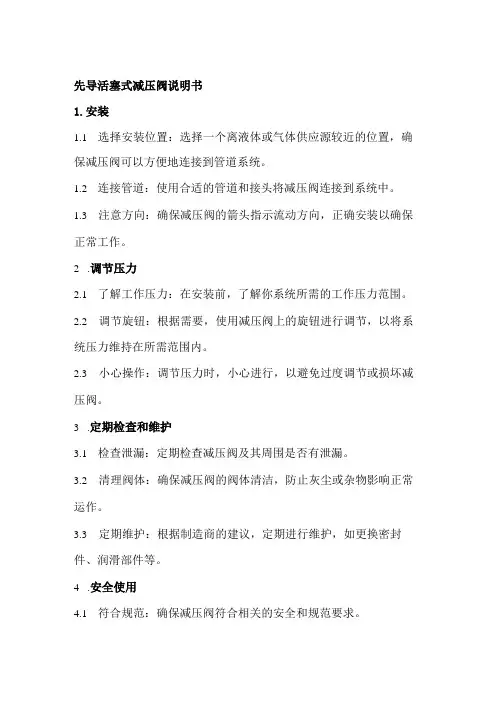

先导活塞式减压阀说明书
先导活塞式减压阀说明书
1.安装
1.1选择安装位置：选择一个离液体或气体供应源较近的位置，确保减压阀可以方便地连接到管道系统。
1.2连接管道：使用合适的管道和接头将减压阀连接到系统中。
1.3注意方向：确保减压阀的箭头指示流动方向，正确安装以确保正常工作。
2.调节压力
2.1了解工作压力：在安装前，了解你系统所需的工作压力范围。
2.2调节旋钮：根据需要，使用减压阀上的旋钮进行调节，以将系统压力维持在所需范围内。
2.3小心操作：调节压力时，小心进行，以避免过度调节或损坏减压阀。
3.定期检查和维护
3.1检查泄漏：定期检查减压阀及其周围是否有泄漏。
3.2清理阀体：确保减压阀的阀体清洁，防止灰尘或杂物影响正常运作。
3.3定期维护：根据制造商的建议，定期进行维护，如更换密封件、润滑部件等。
4.安全使用
4.1符合规范：确保减压阀符合相关的安全和规范要求。
4.2不要超负荷使用：避免超过减压阀的额定工作压力范围。
4.3避免物理损害：避免碰撞、挤压或其他物理损害。
活塞式调流调压阀说明书以及产品资料介绍
根据 Kv-Value 曲线从“L40”型号的上欧活塞阀 中选择 DN
表3
Kv=906 m³/h
根据上述曲线选择
DN 400
上欧活塞式调流阀出口四种形式之一 E形：截弯取直结构
preferably for regulating purposes
- high pressure difference sufficient back pressure required - cut-off edge and sudden enlargement of crosssectional area to reduce cavitational effects
s的值越小, 气蚀的倾向越严重
例:
H H Hd 2 AT s v2 (H H ) 1 2 2g 15 10 0,23 4,212 (29 15) 19,62 1,75
已知数据 : Q= 1073 m³/h H1= 29,0 mWC H2= 15,0 mWC Dp= 14,0 mWC
Storage A
Storage C
Storage B
Network 2 Network 1 approx. 5 km
Radio modem
Achtung: Vorschriften der einzelnen Länder überprüfen bezüglich der Zulassung von Funk
何谓气蚀
气蚀是指流体在节流作用下，节流器件后 端因压力急剧下降，导致液体发生汽化，而后 又在气泡发生湮灭过程中，对器件微观表面造 成强烈冲击，进而产生噪音、振动、腐蚀的现 象。
蝶阀从全开到全闭，流体速度的变化过程演示
velocity [m/s]
减压阀操作规程
减压阀操作规程一、引言减压阀是一种用于调节流体压力的设备，广泛应用于各个行业。
正确操作减压阀对保证系统的安全运行至关重要。
本文将介绍减压阀的操作规程，旨在帮助读者正确使用减压阀，确保系统的正常运行。
二、减压阀的基本原理减压阀通过调节阀门的开度来控制流体通过的截面积，从而实现对流体压力的调节。
当流体压力超过设定的阀门压力时，减压阀会自动调整阀门开度，使流体压力恢复到设定值。
三、减压阀的操作步骤1. 确认减压阀的工作状态：检查减压阀是否处于正常工作状态，如有异常应及时进行维修或更换。
2. 根据系统要求设置减压阀的工作参数：根据系统的工作要求，调整减压阀的设定压力和流量。
设定压力应与系统所需压力一致，设定流量应满足实际需求。
3. 打开减压阀：缓慢打开减压阀，观察压力表，确保压力逐渐升高到设定值。
4. 监控减压阀的工作状态：在减压阀运行过程中，应定期观察压力表的读数，确保压力稳定在设定值附近。
如发现压力异常，应及时检查减压阀是否存在故障。
5. 关闭减压阀：在需要停止流体流动或维修减压阀时，应缓慢关闭减压阀。
关闭前应确保系统内的压力已降至较低水平。
四、减压阀的注意事项1. 定期维护减压阀：定期检查减压阀的工作状态，清洁阀门和密封面，确保减压阀始终保持良好的工作状态。
2. 避免超负荷使用减压阀：减压阀有一定的额定流量和压力范围，超出范围使用会导致减压阀无法正常工作，甚至损坏。
3. 确保减压阀周围环境良好：减压阀周围应保持通风良好，避免灰尘和异物进入阀门内部，影响其正常工作。
4. 注意防止冻结：在寒冷的环境中，减压阀易受冻结影响，应采取防冻措施，确保减压阀正常运行。
5. 停用时应关闭减压阀：在长时间不使用减压阀时，应关闭减压阀，避免不必要的能源浪费和设备损坏。
五、减压阀故障排除1. 压力不稳定：检查减压阀是否存在磨损或松动，如有必要应进行维修或更换。
2. 泄漏现象：检查减压阀的密封面是否完好，如有磨损或损坏应及时更换密封件。
活塞式调流调压阀说明书以及产品资料介绍
Kv
Dp minbarm³ / h
Kv = 906 m³/h 根据 Kv-Value 曲线(表 2) 从“E”型号的上欧活塞阀中选择 DN = 300
根据 Kv-Value 曲线从“E”型号的上欧活塞阀中选 择 DN
表2
Kv=906 m³/h
根据上述曲线选择
DN 300
电动驱动是调流阀的常用形式 上欧阀门活塞式调流阀标配德国AUMA品牌电动头
上欧调流阀标配AUMA电动头主要 特点
1. 2. 3. 4. 5. 6. 7. 8. 一体化设计，减少大量现场布线 提供IP68标准选型 液晶显示屏 适用于频繁启动的电机 限位、限扭、限热、机械位置指示 模块化设计结构，灵活扩展控制功能 电机、齿轮箱具有自锁功能 现场总线系统
何谓气蚀
气蚀是指流体在节流作用下，节流器件后 端因压力急剧下降，导致液体发生汽化，而后 又在气泡发生湮灭过程中，对器件微观表面造 成强烈冲击，进而产生噪音、振动、腐蚀的现 象。
蝶阀从全开到全闭，流体速度的变化过程演示
velocity [m/s]
气蚀后果
活塞式调流阀选型 第一步
确定被调节系统的气蚀等级
上欧活塞式调流阀出口四种形式之二 F形：短扩散型
preferably for shut-off purposes
- necessary back pressure - small headloss in open Position - for ON / OFF service recommended
阀门计算
s 的值很大程度上取决于下游压力 例子: Dp = 1,4 bar
例子 1: H1 = 29 mWC H2 = 15 mWC
注意 !!

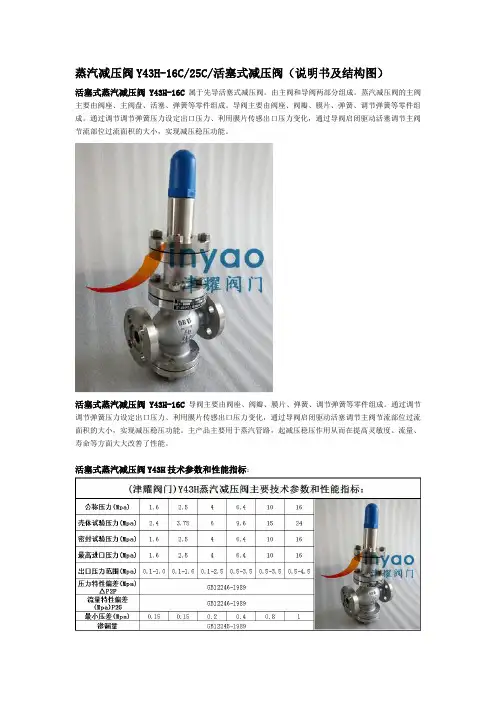

蒸汽减压阀Y43H原理
蒸汽减压阀Y43H-16C/25C/活塞式减压阀（说明书及结构图）活塞式蒸汽减压阀Y43H-16C属于先导活塞式减压阀。
由主阀和导阀两部分组成。
蒸汽减压阀的主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
活塞式蒸汽减压阀Y43H-16C导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主产品主要用于蒸汽管路，起减压稳压作用从而在提高灵敏度、流量、寿命等方面大大改善了性能。
活塞式蒸汽减压阀Y43H技术参数和性能指标：活塞式蒸汽减压阀Y43H-25C根据实时测量的首站外输流量，由 SCADA 主机软件计算出使最高点为最佳运行值（0.1~0.2MPa）时减压阀上游必须达到的压力值，该计算值由主机实时传给减压站的 PLC，作为减压站控制回路的设定值。
控制回路将其与上游压力实测值比较，根据其偏差确定模拟信号（4~20mA）输出量，减压阀自身配备的单回路控制器根据接收到的 4~20mA 信号的大小决定减压阀的开度，调节上游压力，直至与设定值一致为止。
活塞式蒸汽减压阀Y43H-25C操作须知（1）不许用裸手直接接触阀体，否则可能造成烫伤。
（2）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。
（3）通过旁路管线的二次侧压力必须低于设定压力。
否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。
（4）当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。
（5）管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。
先导活塞式减压阀的安装和维护注意事项
先导活塞式减压阀的安装和维护注意事项先导活塞式减压阀是一种常用于管道系统中的减压阀，通过先导活塞的设计，该减压阀能够实现精准明确的减压和调整流量的功能。
在进行先导活塞式减压阀的安装和维护时，需要注意以下几个方面。
安装前的准备工作在进行先导活塞式减压阀的安装前，首先需要进行的是准备工作。
这些准备工作包括：1.管道系统的检查：在进行先导活塞式减压阀的安装前，需要对管道系统进行检查，以确保管道系统中不存在堵塞、漏水或其他问题。
2.设计合适的安装位置：依据管道系统的设计和实际情况，选择适当的位置进行安装。
需要注意的是，在选择安装位置时，要避开与其他管道或设备的干扰。
3.检查阀门的状态：在进行先导活塞式减压阀的安装前，需要检查阀门的状态，确保阀门处于关闭状态。
安装先导活塞式减压阀在进行先导活塞式减压阀的安装时，需要完成以下步骤：1.进行管道连接：将先导活塞式减压阀与管道系统连接。
需要注意的是，连接时要使用合适的管件以及密封带等材料，确保连接处不会漏水。
2.安装附件：依据实际情况，安装相应的附件。
例如，安装压力表等附件，以便在使用时进行监测。
3.安装支撑系统：依据先导活塞式减压阀的重量和管道系统的设计情况，安装相应的支撑系统。
4.焊接固定：确定好安装位置后，进行相应的固定。
这一过程需要保证焊接坚固，确保先导活塞式减压阀不会移动或松动。
维护先导活塞式减压阀除了安装时需要注意的细节外，维护先导活塞式减压阀也是特别紧要的。
以下是几个维护方面的建议：1.定期检查：需要定期检查先导活塞式减压阀的状态，确保阀门和连接处不会显现漏水、松动或其它问题。
2.清洁管道：清洗管道可以避开管道内积累的沉淀物和杂质对先导活塞式减压阀的影响。
定期清洁管道，可以提高先导活塞式减压阀的使用寿命。
3.更换密封件：假如密封件老化或存在问题，可以适时更换液压密封件等部分。
4.注意使用环境：在先导活塞式减压阀的维护中，还需要注意使用环境。
避开使用在高温、高湿度或其它恶劣的环境下，以免损坏先导活塞式减压阀。
减压阀使用方法
减压阀使用方法减压阀是一种常用的控制压力的装置，在工业生产和日常生活中广泛应用。
减压阀的作用是降低高压气体或液体的压力，使其达到所需的工作压力范围。
本文将介绍减压阀的使用方法，以及一些常见的问题和解决方法。
一、减压阀的安装1. 减压阀的安装位置应选在管道上游，以便对管道上游的高压气体或液体进行控制。
2. 在安装减压阀之前，应先对管道进行清洗，并确保管道内没有杂质。
3. 减压阀的连接应该采用与管道相同的材质和规格，以保证连接的可靠性。
4. 安装减压阀时，要注意减压阀的进口和出口方向，进口应与管道相连，出口应与下游设备相连，避免接反。
二、减压阀的调节1. 在调节减压阀前，应先了解所需的工作压力范围，并将减压阀调节到相应的压力值。
2. 调节减压阀时，应先将减压阀的调节螺母松开，然后通过手轮或手柄调节减压阀的开度，最后再将调节螺母拧紧。
3. 在调节减压阀时，应注意控制减压阀的开度，以避免过度调节导致压力波动或压力不稳定的情况。
三、减压阀的维护1. 定期对减压阀进行清洗和检查，清除阀门和阀座上的杂质和污物，确保阀门和阀座的密封性。
2. 定期对减压阀进行润滑，保证减压阀的灵活性和耐磨性。
3. 定期检查减压阀的开度和工作压力，以确保减压阀的正常工作状态。
四、常见问题及解决方法1. 减压阀泄漏出现减压阀泄漏的情况，可能是阀门和阀座之间的密封性不好，或者是阀门和阀座之间存在杂质和污物。
解决方法是清洗阀门和阀座，并确保阀门和阀座之间的密封性。
2. 减压阀压力不稳定出现减压阀压力不稳定的情况，可能是减压阀的开度过大或过小，或者是管道内存在不稳定的气体或液体流动。
解决方法是调节减压阀的开度，并对管道进行清洗和检查。
3. 减压阀卡死或无法启动出现减压阀卡死或无法启动的情况，可能是阀门和阀座之间存在杂质和污物，或者是减压阀的零部件出现故障。
解决方法是清洗阀门和阀座，并检查减压阀的零部件是否正常。
减压阀在工业生产和日常生活中的应用非常广泛，正确的使用方法和维护措施能够确保减压阀的正常工作，提高生产效率和安全性。
减压阀说明书
使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。
第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。
本类阀门在管道中一般应当水平安装。
蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
蒸汽减压阀的工作由阀后压力进行控制。
当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。
蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。
这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。
正常为等比型或者具有等比特性。
活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。
副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Y43H-16C活塞式减压阀使用说明
本阀适用于蒸汽介质管路上，通过调节将进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身能量可自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPa/cm²。
一、安装与使用
1.安装减压阀之前必须对管路系统进行冲洗清理，以防焊渣、氧化皮等赃物流入阀内，影响阀门正常工作。
2.减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管路上，应注意管路中介质的流向与阀体上箭头所示方向一
致，切勿装反。
3.减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象
损坏减压阀；当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需压力（以阀后表为准），调整好后，将锁紧螺母背面，拧上防护罩。
4.减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5.安装的减压阀前后应有一段直管，阀前直管长度约为600mm，阀后直管长度约为1000mm。
二、维护与检修
1.减压阀应存放在干燥的室内，通路两端必须用盲板堵塞，不准堆置存放。
2.长期存放的减压阀应定期检查，清洗污垢，在各运动部位及加工面上应涂以防锈剂，防止生锈。
三、故障与消除方法
四、如出口压力高于所需压力，需要重新设定，方法如下：
①关闭上游隔离阀；
②把出后压力泄掉；
③将导阀调节螺钉逆时针旋松，使调节弹簧处于自由状态；
④慢慢开启上游隔离阀至全开；
⑤顺时针慢慢向下拧紧导阀调节螺钉，出后压力逐步升高，直到设定值时将调节螺母锁定；
⑥如果调压过头，须从第一步开始重新调节，即只能从低压往高压调。
