光伏电站基础知识总结——接入系统
光伏电站并网接入概述
分布式光伏电站的接入形式
1、单点接入 8）380V箱变低压母线接入
2、组合接入 1）多点接入380V/220V用户配电箱/线路/配电室或 箱变低压母线
2、组合接入 2）多点接入用户10KV开关站/配电室/箱变
2、组合接入 3）以380V一点或多点接入用户配电箱/线路/配电室 /箱变低压母线，以10KV一点或多点接入用户10KV 开关站/配电室/箱变
2、T接于公共电网
适用于10KV送出的中型光伏电站
3、通过用户内部电网接入公共电网
适用于10KV及以下送出电压等级的中小型光伏电站
分布式光伏电站的接入形式
1、单点接入 1）公共电网变电站10KV母线接入
分布式光伏电站的接入形式
1、单点接入 2）公共电网10KV开关站、配电室或箱变接入
分布式光伏电站的接入形式
送出电压等级的选择
影响光伏电站送出电压等级选择的因素有： 1、光伏电站的装机容量 2、光伏电站上网输送距离 3、未来光伏电站扩容情况 4、光伏电站周边公共电网情况
送出电压等级的选择
考虑到光伏电站的经济性，送出距离一般不会超过 20KM，因此影响送出电压等级选择的重要因素为 光伏电站的装机容量。
8KW及以下 300KW以下 300KW~6MW 6MW~30MW 30MW~100MW 100MW以上
220V（分布式单点接入） 400V（分布式单点接入） 10KV（分布式单点接入） 35KV 110KV 220KV及以上
专线接入光伏电站对端接入间隔的选择
1、了解光伏电站所在地ห้องสมุดไป่ตู้网情况（电网接线图）; 2、了解光伏电站周围已建、在建及扩建变电站、 汇流站及开关站的数量、距离、各个站的可接入容 量； 3、尽量选择送出距离最近的且有相应光伏电站送 出电压等级的变电站、汇流站或开关站作为预期接 入点； 4、考察预期接入点相应送出电压等级备用间隔的 数量，可否使用，如没有或不能使用，则需确定是 否有扩建的可能性实现接入且不会超出该变电站、 汇流站或开关站的可接入容量。
光伏发电接入系统方案
光伏发电接入系统方案**光伏发电接入系统方案****介绍**光伏发电是指利用太阳能将光能转化为电能的一种技术。
在近年来，由于对可再生能源的需求不断增长，光伏发电逐渐成为一种受欢迎的发电方式。
然而，要实现光伏发电系统的接入并安全高效地实现电能输送并不简单。
本文将介绍一个光伏发电接入系统方案。
**系统概述**光伏发电接入系统包括光伏电池阵列、逆变器、配电箱、电能计量装置等组件。
其中，光伏电池阵列负责将太阳能转化为电能，逆变器将直流电转化为交流电并输送到配电箱中，再经过电能计量装置测量电能的使用情况。
**系统设计**光伏电池阵列光伏电池阵列是光伏发电系统的核心组件，其设计需要考虑光照条件、发电功率和阵列布局等因素。
光伏电池阵列可以采用串联和并联的方式组成，以提高输出电压和电流。
此外，阵列布局的选择和安装角度的调整也是重要的设计因素，以确保太阳能的充分吸收。
逆变器逆变器是将直流电转化为交流电的设备，其作用是将光伏电池阵列产生的直流电转化为标准的交流电。
在逆变器的设计中，需要考虑输入电压范围、输出功率和效率等因素。
逆变器还需要具备一些保护功能，如过压保护、过流保护和短路保护等，以确保系统的安全运行。
配电箱配电箱是将逆变器输出的交流电连接到电网的设备。
在设计配电箱时，需要考虑输入电压、额定电流和安全保护等因素。
同时，为了方便电能计量和监测，可以在配电箱中加入电能计量装置和通信模块。
电能计量装置电能计量装置用于测量光伏发电系统产生的电能并记录使用情况。
它可以提供电能计量、功率因数测量和电能质量分析等功能。
此外，电能计量装置还可以通过通信模块将数据传输到监测中心，实现远程监控和管理。
**系统优势**可再生能源利用光伏发电系统利用太阳能进行发电，是一种可再生能源。
相比于传统能源，光伏发电系统减少了对化石燃料的依赖，对环境更加友好。
接入电网光伏发电系统可以与电网进行连接，将多余的电能输送到电网上。
当光伏发电系统产生的电能不足时，可以从电网上补充所需的电能。
光伏发电光伏接入系统
薛家岛电动汽车智能充换储放一体化示范电站北庄集中充电站光伏发电光伏接入系统初设方案目录第一章概述 (1)1.1建设目的和意义 (1)1.2工程建设概况 (2)第三章工程技术方案 (3)3.1系统组成 (3)3.2设计依据 (3)3.3光伏组件的选型和光伏阵列的设计 (4)3.3.1 光伏组件 (4)3.3.2 组件支架 (5)3.3.3 光伏阵列的设计 (5)3.4光伏控制系统方案 (5)3.7光伏发电监控系统 (7)3.8防雷及接地 (9)3.9系统建设及施工 (10)3.9. 施工依据 (10)3.9.2施工概述 (11)3.8.3 施工顺序 (12)3.8.4 施工准备 (13)3.8.5 施工措施 (14)附录1：附录2：北庄集中充电站非晶薄膜组件光伏系统配置 (16)第一章概述1.1建设目的和意义薛家岛电动汽车智能充换储放一体化示范电站位于青岛市连接青岛城区与黄岛区的胶州湾海底隧道黄岛侧出口，按照“换电为主、插充为辅，集中充电、统一配送”要求及变电站与集中充电站一体化建设模式建设。
由位于薛家岛公交枢纽站内的公交车充换电站以及相邻的北庄集中充电站、长江路电池配送站和北庄35kV变电站组成。
本示范站既可满足电动公交车的换电功能，又可满足电动乘用车的集中充电、换电功能，配送点的建设有效的延伸了乘用车的换电服务半径，完全符合国网关于电动汽车充换电站建设的方针，为我国电动汽车充换电站事业的发展提供了很好的示范和借鉴作用。
在本示范站的基础上建设光伏新能源的接入，通过光伏发电系统将太阳能转化为电能为动力电池充电，实现清洁能源的利用；同时将电动汽车充换电系统与光伏发电系统、电力储能系统、常规变电系统的功能有机结合，可构成新型的电动汽车充换储放一体化电站，能够调控区域电网的电压、潮流和谐波畸变，还可通过吸收和回馈电能实现负荷搬移、平抑间歇性电源的功率波动，形成与电网的友好互动，减小充放储电站对电网的负面影响，改善电网电能质量，提高稳定性；光伏电池发电直接给动力电池充电，采用公共直流母线设计，提高系统的转换效率。

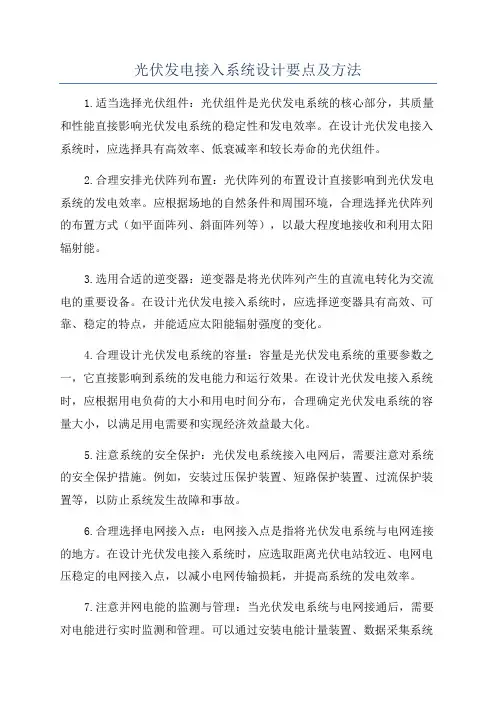

光伏发电接入系统设计要点及方法
光伏发电接入系统设计要点及方法1.适当选择光伏组件：光伏组件是光伏发电系统的核心部分，其质量和性能直接影响光伏发电系统的稳定性和发电效率。
在设计光伏发电接入系统时，应选择具有高效率、低衰减率和较长寿命的光伏组件。
2.合理安排光伏阵列布置：光伏阵列的布置设计直接影响到光伏发电系统的发电效率。
应根据场地的自然条件和周围环境，合理选择光伏阵列的布置方式（如平面阵列、斜面阵列等），以最大程度地接收和利用太阳辐射能。
3.选用合适的逆变器：逆变器是将光伏阵列产生的直流电转化为交流电的重要设备。
在设计光伏发电接入系统时，应选择逆变器具有高效、可靠、稳定的特点，并能适应太阳能辐射强度的变化。
4.合理设计光伏发电系统的容量：容量是光伏发电系统的重要参数之一，它直接影响到系统的发电能力和运行效果。
在设计光伏发电接入系统时，应根据用电负荷的大小和用电时间分布，合理确定光伏发电系统的容量大小，以满足用电需要和实现经济效益最大化。
5.注意系统的安全保护：光伏发电系统接入电网后，需要注意对系统的安全保护措施。
例如，安装过压保护装置、短路保护装置、过流保护装置等，以防止系统发生故障和事故。
6.合理选择电网接入点：电网接入点是指将光伏发电系统与电网连接的地方。
在设计光伏发电接入系统时，应选取距离光伏电站较近、电网电压稳定的电网接入点，以减小电网传输损耗，并提高系统的发电效率。
7.注意并网电能的监测与管理：当光伏发电系统与电网接通后，需要对电能进行实时监测和管理。
可以通过安装电能计量装置、数据采集系统等设备，对光伏发电系统的发电量、电网购、电网售等参数进行监测和记录，以便于调整和管理系统的运行。
综上所述，光伏发电接入系统设计涉及到多个方面的问题，在设计过程中需要综合考虑各种因素，以确保系统的稳定运行和发电效率。
太阳能光伏发电的电网接入与运行
太阳能光伏发电的电网接入与运行随着能源需求的增加和环境问题的日益突出，太阳能光伏发电作为一种清洁、可再生的能源形式，受到了广泛的关注和应用。
然而，太阳能光伏发电的电网接入和运行是实现其有效利用的关键环节。
本文将就太阳能光伏发电的电网接入与运行展开讨论，并介绍一些实用的技术和政策。
一、太阳能光伏发电的电网接入太阳能光伏发电的电网接入是指将通过光伏发电系统产生的电能连接到电网中，供电给用户使用或者卖给电网。
电网接入的主要目的是实现太阳能光伏发电的合理利用，提高能源利用效率。
1. 接入系统的组成太阳能光伏发电系统主要由光伏电池、逆变器、支架等组成。
光伏电池是将太阳能转化为直流电能的核心部件，逆变器则将直流电转换为交流电以满足电网的供电要求，而支架用于安装和固定光伏电池板。
2. 接入方式太阳能光伏发电可以采用并网接入或离网接入两种方式。
并网接入是将光伏发电系统与电网连接，将发电系统产生的电能注入到电网中，与其他发电方式共同供电。
离网接入则是将光伏发电系统单独使用，不与电网相连。
3. 接入条件太阳能光伏发电的接入需要满足一定的条件。
首先，光伏发电系统的发电能力应符合政府规定的接入要求。
其次，发电系统的质量和安全性要符合相关标准。
最后，接入的地点要符合太阳能资源的要求，以保证发电系统的发电效率。
二、太阳能光伏发电的电网运行太阳能光伏发电系统接入电网后，还需要进行有效的电网运行，以保证电能的稳定供应和系统的安全运行。
1. 电网保护为了保护电网和太阳能光伏发电系统的安全，需要进行各种保护措施。
例如，对电网进行过流保护，以防止因系统故障或恶劣天气状况引起的电网过载。
同时，还需要对光伏发电系统进行隔离保护，以防止发电系统对电网造成的干扰。
2. 电能计量和结算太阳能光伏发电系统接入电网后，需要对注入电网的电能进行计量和结算。
这一过程需要由电力公司进行监测和管理，确保光伏发电系统的发电量和电网注入的电能准确、公平地计量和结算。
光伏电站智能接入系统方案(35kV单点接入)
光伏电站智能接入系统方案（35kV单点接入）1. 概述随着可再生能源的快速发展，光伏电站作为清洁能源的重要组成部分，其并网需求日益增长。
为了提高光伏电站的接入效率和可靠性，本文将介绍一种光伏电站智能接入系统方案，该方案以35kV单点接入为基础，通过采用先进的光伏逆变器、智能化监控系统和优化接入方案，实现光伏电站高效、稳定地接入电网。
2. 系统架构2.1 光伏发电系统光伏发电系统主要由光伏组件、光伏逆变器、蓄电池等组成。
其中，光伏组件将太阳光能转化为直流电能，光伏逆变器将直流电能转换为交流电能，蓄电池则用于存储多余的电能。
2.2 智能化监控系统智能化监控系统主要包括数据采集与处理、远程通信、故障诊断等功能。
数据采集与处理模块负责实时监测光伏发电系统的运行状态，包括发电功率、电压、电流等参数；远程通信模块通过有线或无线方式将监测数据传输至远程监控中心；故障诊断模块则可自动检测并诊断系统故障，提醒运维人员进行处理。
2.3 接入电网系统接入电网系统主要包括35kV单点接入、输电线路、变电站等。
35kV单点接入是指将光伏电站的输出电压升高至35kV，然后通过一条或多条输电线路接入电网。
3. 技术方案3.1 光伏逆变器选型为了实现高效、稳定的电能转换，本项目选用高效、高品质的光伏逆变器。
光伏逆变器应具备以下特点：- 高转换效率（≥98%）；- 具有较强的抗干扰能力；- 支持多路MPPT，以适应不同倾角和光照条件；- 具备远程监控和故障诊断功能。
3.2 智能化监控系统设计智能化监控系统应包括以下几个部分：- 数据采集与处理：采用高精度传感器实时监测光伏发电系统的运行参数，如发电功率、电压、电流、温度等，并通过数据处理模块进行实时分析与处理。
- 远程通信：利用有线或无线通信技术（如光纤、4G/5G、NB-IoT等）将监测数据传输至远程监控中心，以便进行远程监控与调度。
- 故障诊断：根据实时监测数据，采用人工智能算法进行故障预测与诊断，实现故障的及时发现与处理。
光伏发电接入系统方案
光伏发电接入系统方案1. 引言光伏发电作为一种可再生能源，具有环境友好、能源可持续等优势，受到越来越多的关注。
光伏发电接入系统是将光伏发电系统与电网进行连接的关键环节，合理的接入系统设计可以提高光伏发电的效率和稳定性。
本文将介绍光伏发电接入系统的方案设计。
2. 光伏发电接入系统的主要组成光伏发电接入系统主要由光伏发电设备、电池储能装置、逆变器、电网连接设备等组成。
2.1 光伏发电设备光伏发电设备主要包括光伏电池板和支架。
光伏电池板是将太阳能辐射转化为直流电能的关键设备，支架用于安装光伏电池板在合适的角度和位置。
2.2 电池储能装置电池储能装置用于存储光伏发电系统所产生的电能。
电池装置可以在光照不足或电网故障时提供电力支持，提高光伏发电系统的可靠性和稳定性。
2.3 逆变器逆变器是将光伏发电系统产生的直流电能转化为交流电能的设备。
逆变器具有多种保护功能，可以提高光伏发电系统的性能和安全性。
2.4 电网连接设备电网连接设备用于将光伏发电系统与电网连接，使得光伏发电系统可以向电网注入电力或从电网获得电力。
电网连接设备包括电网接口保护装置、电表、电网过电压保护装置等。
3. 光伏发电接入系统的方案设计光伏发电接入系统的方案设计需要考虑多个因素，包括技术要求、经济成本、环境因素等。
3.1 技术要求光伏发电接入系统的技术要求主要包括以下几个方面： - 输出电压和电流的稳定性：光伏发电系统的输出电压和电流应在一定范围内保持稳定，以确保电网的安全运行。
- 对电网的影响：光伏发电系统接入电网时，应满足电网对于功率、频率、电压波形等方面的要求，以减少对电网的影响。
- 故障保护：光伏发电接入系统应具有故障保护功能，当光伏发电系统或电网出现故障时，能够自动切断连接，避免事故发生。
3.2 经济成本光伏发电接入系统的方案设计需要考虑经济成本因素。
包括光伏发电设备、电池储能装置、逆变器、电网连接设备的选型和采购成本，以及安装调试、运维、维修等方面的成本。
光伏电站并网点、接入点、公共连接点
光伏电站并网点、接入点、公共连接点光伏电站基础知识系列总结：光伏电站并网点、接入点、公共连接点你光伏电站基础知识系列总结：光伏电站并网点、接入点、公共连接点你能分清楚吗？选择题：下图中，A1、A2、B1、B2、C1、C2、D分别属于下列哪一项？1）接入点，2）并网点，3）公共连接点亲爱的朋友，作为光伏电站资深人士的您，可不要说答错了！正确答案是这样的：下面是国家电网公司专业的解释，温习一下吧！1.并网点，对于有升压站的分布式电源，并网点为分布式电源升压站高压侧母线或节点;对于无升压站的分布式电源，并网点为分布式电源的输出汇总点。
如图所示A1 、B1 点分别为分布式电源A 、B 的并网点。
C1点为常规电源C的并网点。
2. 接入点，是指电源接人电网的连接处，该电网既可能是公共电网，也可能是用户电网。
如图所示，A2 、82点分别为分布式电源A 、B 的接人点C2为常规电源C 的接人点。
3. 公共连接点，是指用户系统(发电或用电)接人公用电网的连接处。
如图所示， C2 、D点均为公共连接点， A2 、82点不是公共连接点。
4. 接人系统工程，如图所示，A1-A2 、B1-B2和C1-C2输变电工程以及相应电网改造工程分别为分布式电源A 、B和常规电源C接人系统工程其中A1-A2 、B1-B2输变电工程由用户投资。
C1-C2输变电工程由电网企业投资。
5. 专线接人，是指分布式电源接人点处设置分布式电源专用的开关设备(间隔) ，如分布式电源直接接人变电站、开闭站、配电室母线，或环网柜等方式。
6.T接，是指分布式电源接人点处未设置专用的开关设备(间隔) ，如分布式电源直接接人架空或电缆线路方式。
光伏10kv接入方案
光伏10kv接入方案随着环境保护和可再生能源利用的重要性日益凸显，光伏发电作为一种清洁、可持续的能源形式在全球范围内得到了广泛应用。
对于大型光伏电站而言，10kv接入方案是其接入电网的一项重要决策。
本文将详细介绍光伏10kv接入方案的相关内容，旨在为相关从业人员提供参考。
一、光伏10kv接入概述在光伏电站建设中，10kv接入方案是将光伏直流发电系统转换为交流电并接入电网的关键环节。
目前，常见的10kv接入方式包括并网发电、购电和售电三种形式。
下面将分别介绍这三种接入方式的原理和特点。
1. 并网发电并网发电是指光伏电站利用逆变器将直流发电系统转换为交流电，然后通过配电变压器将电能接入电网。
此接入方式具有简单、方便的特点，但需要在电网上并网点附近布设变电站和配电线路，成本相对较高。
2. 购电购电是指光伏电站将发电所需的电能从电网购买，并将多余的发电量卖回电网。
此接入方式不需要建设电站和配电线路，但需要与供电部门签订购电协议，且电价和收益受市场波动影响较大。
3. 售电售电是指光伏电站与电网签订发电协议，将全部发电量全部卖给电网。
此接入方式相对于购电而言，合同期较长，且电价相对稳定，但需要申请接入手续和建设配套设施。
二、光伏10kv接入方案选择因素在选择光伏10kv接入方案时，需要考虑多个因素，包括电站规模、地理位置、电网条件和政策环境等。
下面将详细介绍这些因素对接入方案的影响。
1. 电站规模电站规模是影响接入方案选择的关键因素。
对于较小规模的光伏电站，购电和售电是较为常见的选择；而对于规模较大的光伏电站，由于其对电网影响较大，通常会采用并网发电方式。
2. 地理位置地理位置对接入方案的选择具有重要影响。
一些地理条件复杂的区域，如山区或离岛，由于电网供电困难，购电或售电成为更可行的方案。
而在电网供电较为便利的地区，则更倾向于并网发电方式。
3. 电网条件电网条件直接决定了接入方案的可行性和成本。
若电网承受能力较弱，购电和售电成为更合适的选择；若电网能承受较大负荷，且具备良好的稳定性，那么并网发电则是较优的接入方式。
光伏电站基础知识总结——接入系统
【刘工总结】光伏电站基础知识总结——什么是接入系统（二）某地拟建设40MWp的光伏电站项目，附近有距离5公里220KV负荷站，低压绕组有110KV圈和35KV圈，请问：1.此项目以多少电压等级接入为宜；2.如果是50MWp 的项目，电压等级为多少合适？3.如果是100MWp 的项目呢？首先,40MWp项目。
不考虑上级变压器的负荷容量，单从成本考虑，以35KV等级接入最为划算。
那么35KV电压等级可以允许多大容量接入呢？35KV配电间隔一般采用额定电流为1250A的断路器，那么35000 V×1250A=43.75兆瓦。
即40MWp项目以35KV单回接入是可以的。
然后，50MWp项目。
已经超出单个配电间隔所允许的额定电流值，这时有两个方案，一个是提高电压等级，即以110KV接入；另一个方案是通过高压汇集站以两回35KV线路接入。
具体选则哪一个方案，要根据成本测算来确定。
方案1：110KV升压站大约需要2000万元，电压等级越高，相应配套的保护等设备就越昂贵。
而且，110KV电压并网，需要二次升压，即就地升压后，再通过主变升压至110KV后送出。
就经济性来说，一般就地升压至10KV，然后通过汇集站送至110KV升压站低压侧。
方案2：2回35KV送出方案，可不需要二次升压，就地升压至35K V后，通过汇集站，2回送出，成本较低。
还有一个讨巧方案，即通过与供电公司协商，更换变电站配电间隔的断路器，然后一回接入。
第三，100MWp项目。
100MWp项目接入一般选择110KV接入。
总结：1.接入系统首先看附近变电站的主变规模，所接入容量一般要求在主变总容量的25%左右。
2.其次要看负荷容量。
如果接入容量超过负荷，那么多余容量的电量会反向升压，而供电公司一般不允许负荷站作为升压站使用。
3.上述两条全部符合后，要考虑接入的电压等级和送出线路的路径，已达到降低成本的目的。
4.对于低压（35KV，110KV）无法接入的情况，可以加大光伏电站的规模，一般要求300MWp以上，这样可以自建220KV升压站，电量基本可以覆盖所有负荷站，消纳不成问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【刘工总结】光伏电站基础知识总结——什么是接入系统（二）
某地拟建设40MWp的光伏电站项目，附近有距离5公里220KV负荷站，低压绕组有110KV圈和35KV圈，请问：
1.此项目以多少电压等级接入为宜；
2.如果是50MWp 的项目，电压等级为多少合适？
3.如果是100MWp 的项目呢？
首先,40MWp项目。
不考虑上级变压器的负荷容量，单从成本考虑，以35KV等级接入最为划算。
那么35KV电压等级可以允许多大容量接入呢？
35KV配电间隔一般采用额定电流为1250A的断路器，那么35000V×1 250A=43.75兆瓦。
即40MWp项目以35KV单回接入是可以的。
然后，50MWp项目。
已经超出单个配电间隔所允许的额定电流值，这时有两个方案，一个是提高电压等级，即以110KV接入；另一个方案是通过高压汇集站以两回35KV线路接入。
具体选则哪一个方案，要根据成本测算来确定。
方案1：110KV升压站大约需要2000万元，电压等级越高，相应配套的保护等设备就越昂贵。
而且，110KV电压并网，需要二次升压，即就地升压后，再通过主变升压至110KV后送出。
就经济性来说，一般就地升压至10KV，然后通过汇集站送至110KV升压站低压侧。
方案2：2回35KV送出方案，可不需要二次升压，就地升压至35KV后，通过汇集站，2回送出，成本较低。
还有一个讨巧方案，即通过与供电公司协商，更换变电站配电间隔的断路器，然后一回接入。
第三，100MWp项目。
100MWp项目接入一般选择110KV接入。
总结：
1.接入系统首先看附近变电站的主变规模，所接入容量一般要求在主变总容量的25%左右。
2.其次要看负荷容量。
如果接入容量超过负荷，那么多余容量的电量会反向升压，而供电公司一般不允许负荷站作为升压站使用。
3.上述两条全部符合后，要考虑接入的电压等级和送出线路的路径，已达到降低成本的目的。
4.对于低压（35KV，110KV）无法接入的情况，可以加大光伏电站的规模，一般要求300MWp以上，这样可以自建220KV升压站，电量基本可以覆盖所有负荷站，消纳不成问题。
（作者微信公众账号：光伏经验网）。
