(完整word版)初中电路动态分析专题练习

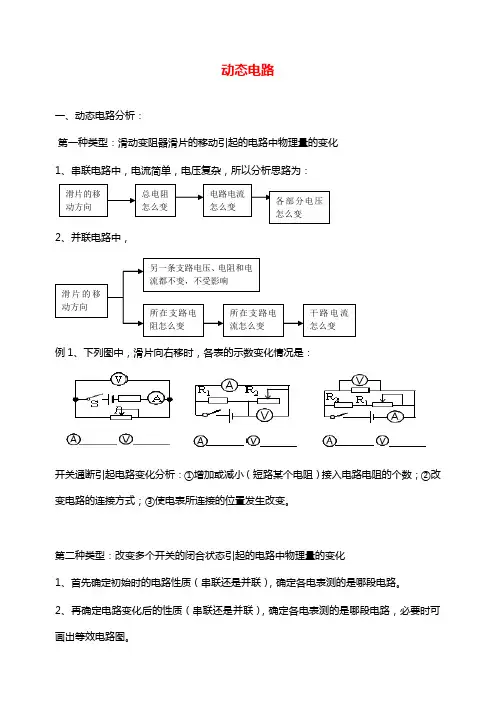

广东省深圳市中考物理专题复习动态电路分析练习【word版】.doc

动态电路一、动态电路分析:第一种类型:滑动变阻器滑片的移动引起的电路中物理量的变化1、串联电路中,电流简单,电压复杂,所以分析思路为:2、并联电路中,例1、下列图中,滑片向右移时,各表的示数变化情况是:开关通断引起电路变化分析:①增加或减小(短路某个电阻)接入电路电阻的个数;②改变电路的连接方式;③使电表所连接的位置发生改变。
第二种类型:改变多个开关的闭合状态引起的电路中物理量的变化1、首先确定初始时的电路性质(串联还是并联),确定各电表测的是哪段电路。
2、再确定电路变化后的性质(串联还是并联),确定各电表测的是哪段电路,必要时可画出等效电路图。
3、按串并联电路电流、电压的特点和欧姆定律确定电表的变化情况,看谁变了,谁没变,利用电源电压不变、定值电阻不变等隐含条件解决问题。
第三种类型:由传感器阻值变化引起电表示数变化1、判断电路的连接方式。
2、明确电表测量范围。
3、根据外部条件判断电阻的变化情况。
电阻的变化情况确定后同第一种类型。
例3-1、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图电路。
光敏电阻的阻值随光照强度的增大而减小。
闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是()A.A表和V表示数均变小B.A表示数变小,V表示数变大C.A表示数变大,V表示数变小D.A表和V表示数均变大例3-2、如图所示,R是压敏电阻,它的阻值随压力的增大而增大,闭合开关S,当压敏电阻R受到的压力增大时()A. 电流表示数变小B. 电压表示数变小C. 灯L变亮D. 电路总功率变大巩固练习1、如图1所示的电路,闭合S后,滑片P向右移动过程中,下列说法正确的是()A、电流表示数变小,电压表示数变大B、电流表、电压表示数均变小C、电流表、电压表示数均变大D、电流表示数变大,电压表示数变小2、如图2所示的电路中,电源的电压保持不变,R1为定值电阻,R2为滑动变阻器,闭合开关S,滑片P向右移动时,则()A.电流表A的示数变大B.电压表V的示数不变C.电压表与电流表比值变大D.以上都不正确3、如图3电源电压不变,闭合开关S后,当滑动变阻器的滑片P向右移动时,下列判断正确的是( )A、三只电表的示数都变大B、三只电表的示数都变小C、A1表、A2表的示数变小,V表的示数不变D、A1表的示数变小,A2表、V 表的示数不变4、如图4所示电路,当开关S闭合时,电压表V示数不变。
中考复习练习 电路动态分析和电路故障分析专题

电路动态分析和电路故障分析专题练习一、电路动态分析专题练习1、在图1所示的电路中,电源电压不变。
闭合电键S ,当滑动变阻器的滑片P 向右移动时,电流表A 的示数___________,电压表V 1的示数___________,电压表V 2的示数__________。
(均选填“变大”、“不变”或“变小”)2、如图2所示电路中,电源电压恒定,R l 为定值电阻,R 2为滑动变阻器。
S 闭合后,滑动变阻器滑片自b 向 a 端移动,V 1的示数将 ,V 2的示数与V 1的示数的比值将 (选填:“变大”、“变小”或“不变”)。
3、如图3所示,当滑动变阻器的滑片P 向右移动时,电压表的示数将 ,电压表与电流表的示数之比将 。
(均选填“变大”“变小”或“不变”)4、如图4所示电路,当电键S 从断开到闭合瞬间时,电流表A 1示数____,电流表A 2示数_____,电压表V 示数_____(均选填“变大”“变小”或“不变”)5、在图5所示的电路中,电源电压不变,闭合电键S ,当滑动变阻器的滑片P 向右移动时,电流表A 的示数________,电压表V 的示数_____。
(均选填“变大”、 “不变”或“变小”)。
图76、如图6所示,R 1、R 2的阻值相同,当电键S 1闭合、S 2断开,a 、b 都是电流表时,a 与b 的示数之比为_______________;当电键S 1、S 2都闭合,a 、b 都是电压表时,a 与b 的示数之比为_______________。
7、在图7所示的电路中,电源电压保持不变。
当闭合电键时,电压表V 1的示数 ;闭合电键后,向右移动滑动变阻器的滑片P ,电压表V 2与电流表A 的示数的比值 。
(均选填“变大”、“变小”或“不变”) 二、电路故障分析专题练习8、在图8所示的电路中,电源电压不变。
闭合电键K ,电路正常工作。
过了一会儿, 其中某个电表的示数变大,则该电路中出现的故障和现象可能是 ( )A .电压表示数变小,电阻R 发生断路,灯不发光。
2019-2020最新全国通用中考物理电路的动态分析专项练习_word版

7. 如图所示的电路中,电源两端的电压保持不变.闭合开关S,将滑动变阻器的滑片P向右移动,下列说法正确的是( )
A. 灯泡L变亮,电压表V1的示数不变 B. 灯泡L变亮,电压表V2的示数变小 C. 电流表A的示数变小,电压表V2的示数变大 D. 电流表A的示数变小,电压表V1的示数变大
24. 如图所示的电路中,电源电压保持不变,灯泡电阻保持不变,闭合开关S后,将滑动变阻器R的滑片向左移动,在此过程中( )
A. 电压表V1的示数与电流表示数比值不变 B. 灯泡L亮度变亮 C. 电压表V1示数变大 D. 电路消耗的总功率变大
25. 如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是( )
20. 在如图所示电路中,电源电源不变,R0为定值电阻,当闭合开关S后,滑动变阻器的滑动片P向右移动时,下列说法中正确的是( )
A. 电流表A1的示数变大 B. 电压表V的示数变大 C. 电路的总功率变大 D. 电压表和电流表A2示数的比值不变
21. 如图所示,当滑动变阻器的滑片由左向右滑动时,电流表和电压表的示数变化情况是( )
19. 如图所示的电路,电源电压恒为3V,电路中各元件连接正确且完好,导线连接牢固且电流表、电压表接入量程合理,R1和R2为定值电阻,闭合S1和S2,以下说法不正确的是( )
A. 电压表示数为3V,电流表有示数 B. 只断开S1后,电压表示数变为3V,电流表示数变为0 C. 只断开S2后,电压表示数变小,电流表示数变小 D. S1、S2都断开后,电压表示数小,电流表示数变小
18. 如图甲是呼气式酒精测试仪的电路原理图,R1为气敏电阻,它的阻值随酒精气体浓度的变化曲线如图乙,R2为定值电阻,电源电压保持不变.检测时,驾驶员呼出的酒精气体浓度越大,则( )
初三电路动态分析的练习题

初三电路动态分析的练习题电路动态分析是电路学习中的重要内容之一,它通过分析电路中元件的电流和电压随时间的变化,帮助我们更好地理解电路的工作原理和特性。
下面是一些初三电路动态分析的练习题,通过解答这些问题,可以加深对电路动态分析的理解。
问题一:RC电路充电过程考虑一个由电阻R和电容C构成的串联RC电路,初始时刻电容上没有电荷,开关S关闭,通过S的瞬间切换将电源与电路连接。
已知电阻R=10Ω,电容C=100μF,电源电压E=12V,请回答以下问题:1. 连接电源时,电路中的电流是多少?2. 充电的时间常数τ等于多少?3. 在t=τ时,电容上的电压达到了多少?问题二:RL电路的开关与电感考虑一个由电阻R和电感L构成的串联RL电路,初始时刻电感内没有电流,开关S关闭,通过S的瞬间切换将电源与电路连接。
已知电阻R=20Ω,电感L=0.1H,电源电压E=10V,请回答以下问题:1. 连接电源时,电路中的电流是多少?2. 电感充电的时间常数τ等于多少?3. 在t=τ时,电感中的电流达到了多少?问题三:RLC电路的振荡现象考虑一个由电阻R、电容C和电感L构成的串联RLC电路,初始时刻电容未充电且电感内没有电流,电源频率f为50Hz,电源电压E=20V,请回答以下问题:1. 连接电源后,电路中的电流是多少?2. 在LC谐振频率下,电路中电流的最大值是多少?3. 在LC谐振频率下,电容上的电压达到了多少?问题四:二阶RLC电路的阻尼效应考虑一个由电阻R、电感L和电容C构成的串联RLC电路,已知R=10Ω,L=2H,C=10μF,电源频率f为100Hz,电源电压E=10V,请回答以下问题:1. 连接电源后,电路中的电流是多少?2. 在阻尼比ξ小于1的情况下,电路呈现的是哪种振荡形式?3. 在阻尼比ξ大于1的情况下,电路呈现的是哪种振荡形式?通过解答以上问题,可以更好地理解电路动态分析的应用和原理,掌握相关的计算方法和技巧。
初中动态电路分析试题及答案

初中动态电路分析试题及答案一、选择题1. 在串联电路中,当电阻R1增大时,电路中的总电阻会如何变化?A. 减小B. 增大C. 不变D. 不确定答案:B2. 并联电路中,如果其中一个电阻R2断路,整个电路的状态将如何?A. 断路B. 短路C. 正常工作D. 部分电路断路答案:A3. 欧姆定律中,电流I与电压U和电阻R的关系是:A. I = U/RB. I = R/UC. U = I/RD. U = IR答案:A二、填空题4. 在一个并联电路中,如果电阻R1和电阻R2的阻值分别为10Ω和20Ω,那么电路的总电阻R总为______Ω。
答案:6.67Ω5. 根据焦耳定律,电阻R中的电热Q与电流I的平方、电阻R以及通电时间t的关系是Q = ______。
答案:I^2Rt三、计算题6. 一个串联电路中,电阻R1为20Ω,电阻R2为30Ω,电源电压为12V。
求电路中的电流I。
解:根据欧姆定律,I = U/(R1 + R2) = 12V / (20Ω + 30Ω) =0.24A答案:0.24A7. 一个并联电路中,电阻R1为10Ω,电阻R2为15Ω,电路总电流为3A。
求通过电阻R1的电流I1。
解:根据并联电路电流分配规律,I1 = I * (R2 / (R1 + R2)) = 3A* (15Ω / (10Ω + 15Ω)) = 1.5A答案:1.5A四、实验题8. 实验中,用伏安法测量一个未知电阻Rx的阻值。
已知电源电压为6V,电流表读数为0.5A,电压表与Rx并联,读数为4V。
求Rx的阻值。
解:根据欧姆定律,Rx = Ux / I = 4V / 0.5A = 8Ω答案:8Ω9. 在一个实验中,测量一个定值电阻R的阻值。
实验中,改变电源电压,记录下不同电压下的电流值,并绘制成U-I图。
如果U-I图是一条直线,说明电阻R的阻值______。
答案:不变五、简答题10. 为什么在并联电路中,各支路的电压相等?答:在并联电路中,各支路的电压相等是因为并联电路中各支路的两端都直接连接在电源的两极上,因此各支路两端的电势差相等,即电压相等。
(完整word版)年中考物理专题训练电路动态分析

物理专题训练:电路动向剖析1.在以下图的电路中,电源电压保持不变。
闭合电键S 后,当滑动变阻器滑片P 向左挪动时,电流表的示数将(选填“变小”、“不变”或“变大”).若在电路中再接入一个电压表,且当滑片 P 分别位于变阻器的右端、中点和左端时,电压表的示数以下表所示,则电压表应并联在图中两点之间(选填“ab”、“bc或”“ac)”。
滑片 P 的地点右端中点左端电压表的示数(V)6.以下图电路中。
电源电压保持不变。
当电键S由断开到闭合时,电流表的示数将,电压表的示数将。
(选填“变小”、“不变”或“变大”)。
2.在以下图的电路中,电源电压保持不变。
当电键S 由断开到闭合时,电流表的示数将,电压表与电流表示数的比值将。
(均选填“变大“、“不变“或“变小“)7.以下图电路中。
电源电压保持不变。
当电键S由断开到闭合时,电压表V 的示数将,电流表 A 的示数将;向右挪动滑动变阻器的滑片P,电压表 V 与电流表 A 的示数的比值将(。
选填“变小”、“不变”或“变大”)。
3.以下图电路中。
电源电压保持不变。
闭合电键S 后,当滑动变阻器滑片P 向右挪动时,电流表 A 的示数将,电压表V1的示数,电压表V2的示数(选填“变小”、“不变”或“变大”)。
4.在图所示的电路中,当电键K 断开时,电阻R1与 R2是联连结的。
电键 K 闭合时,电压表的示数将(选填“变小”、“不变”或“变大”)。
8.在以下图的电路中,电源电压保持不变。
闭合电键S,当滑动变阻器的滑片P 向右挪动时,外电路的总电阻将,电压表V 的示数将,电流表A1与电流表 A2的示数之和将。
(均选填“变小”、“不变”或“变大”)9.在以下图电路中,电源电压不变,闭合开关S,当滑动变阻器的滑片P 向上挪动时,电流表的示数将,电压表示数将。
(选填“变小”、“不变”或“变大”)。
5.以下图的电路中,电源电压不变。
当电键S 由断开到闭合,电压表V1的示数将,V2的示数将(均选填“变大”、“变小”或“不变”)。
人教版九年级物理全册专题训练 动态电路分析

专题训练动态电路分析类型一开关的通、断引起的电路变化1.如图1所示,电源电压保持不变,当开关S由断开到闭合时,电路中()图1A.电流表的示数变大,小灯泡变亮B.电流表的示数变小,小灯泡变亮C.电压表的示数变小,小灯泡不亮D.电压表的示数变大,小灯泡不亮2.如图2所示电路中,闭合开关S1、S2,电流表和电压表均有示数,若断开S2,则()图2A.电流表示数变小,电压表示数变小B.电流表示数变小,电压表示数变大C.电流表示数变大,电压表示数变小D.电流表示数变大,电压表示数变大3.小明在研究并联电路电流特点时,根据如图3所示的电路图连接好电路,并闭合开关S和S1。
当他再闭合开关S2时,电流表示数变化正确的是(电源电压不变)()图3A.A1示数变大B.A1示数变小C.A示数变大D.A示数变小4.如图4所示,电源电压恒定,闭合S2,断开S1和S3,两电表均有示数;再断开S2,同时闭合S1和S3,此时()图4A.电流表示数变小,电压表示数变大B.电流表示数变大,电压表示数变小C.两表示数均变小D.两表示数均变大类型二滑动变阻器的滑片P滑动引起的电路变化5.如图5所示的电路中,电源电压保持不变,闭合开关,在保证电路元件安全的前提下,向左移动滑动变阻器的滑片P。
在移动滑片P的过程中,下列说法中正确的是()图5A.电流表的示数变大,电压表的示数变大B.电流表的示数变小,电压表的示数变大C.电流表的示数变小,电压表的示数变小D.电流表的示数变大,电压表的示数变小6.为了练习使用滑动变阻器,同时探究串联电路中电压、电流的规律,某实验小组设计了如图6所示的电路。
此电路中灯泡的电阻始终保持不变,闭合开关S,滑动变阻器的滑片P 向左滑动时(电表均在安全范围内),则()图6A.电压表V1的示数变大B.电压表V1与V2的示数之和变小C.电流表A的示数变小D.若电压表V1突然短路,则小灯泡变亮7.如图7所示的电路,电源电压保持不变,R为定值电阻。
电路的动态分析专项训练(学生版)

专项训练电路的动态分析——三年(2021—2023)中考真题分项精编一、单选题1.(2023·内蒙古包头·统考中考真题)某电饭锅有加热和保温两种功能,其简化电路如图所示,R1、R2为加热电阻,S为电源开关,S1为温控开关。
闭合电源开关S,温控开关S1由闭合到断开,下列说法正确的是()A.电饭锅进入加热状态B.电路总电压变小C.电路总电流变大D.电路总功率变小2.(2023·安徽·统考中考真题)将一根细金属丝置入柔性塑料中,可以制成用来检测物体形变的器件应变片,其结构如图1所示。
将它接入图2所示的电路,电源电压不变,R为定值电阻。
闭合开关S,当应变片随被检测物体发生拉伸形变时,塑料中的金属丝会被拉长变细,导致电阻变大,则电路中的()A.电压表和电流表示数都变大B.电压表示数变小,电流表示数变大C.电压表和电流表示数都变小D.电压表示数变大,电流表示数变小3.(2023·重庆·统考中考真题)将一个定值电阻接入图甲所示电路的虚线框处,并将一个电压表(图中未画出)并联在某段电路两端,闭合开关,移动滑片P,多次记录两电表示数;断开开关,只将定值电阻更图象。
下列分析正确的是()换为小灯泡,再次获取数据并记录;将记录的数据绘制成如图乙所示的I UA .电源电压为3.5VB .图象b 是用接入定值电阻时记录的数据绘制得到的C .定值电阻和灯泡两端的电压各为3.5V 时,灯泡的电阻较大D .接入小灯泡后,将滑片P 向右移动时,电压表的示数将变大 4.(2023·重庆·统考中考真题)如图甲所示的电路,电源电压恒定。
闭合开关S ,移动滑片P ,电压表示数随电流表示数变化的图像如图乙所示。
以下分析正确的是( )A .电源电压为10VB .0R 最大功率为1WC .滑片P 向左移动过程中,0R 两端电压逐渐变小D .滑片P 向右移动过程中,电压表与电流表的比值变大5.(2022·甘肃兰州·统考中考真题)如图所示,1R 为定值电阻,2R 为滑动变阻器,电源电压保持不变。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(一)串联电路中滑动变阻器的滑片P的位置的变化引起的电表读数变化
1 如图1所示电路,是伏安法测电阻的实验电路图,当滑片P向右移动时,电流表的读数将,电压表的读数将(填“变大”、
“变小”或“不变”)(电源电压不变)。
3.在如图4所示电路中,电源电压不变。
当闭合开关后,滑动变阻器的滑动片P向右移动时()
A.电流表示数变大,灯变暗
B.电流表示数变小,灯变亮
C.电压表示数不变,灯变亮
D.电压表示数不变,灯变暗
4.在如图5所示电路中,电源电压不变。
当闭合开关后,滑动变阻器的滑动片P向右移动时
()
A.电压表示数变大,灯变暗
B.电压表示数变小,灯变亮
C.电流表示数变小,灯变亮
D.电流表示数不变,灯变暗
(二)并联电路中滑动变阻器的滑片P的位置的变化引起的变化
例2如图6电路中,电源电压不变。
当滑片P向右移动时,电流表A
1、A
2
和电压表V的读数将如何变化?
5.如图7所示电路中,电源电压不变。
当滑片P向右移动时,A
1表、A
2
表和
V表将如何变化?
(三)串联电路中开关的断开或闭合引起的变化
例3.在如图8所示的电路中,电源电压不变。
将开关K闭合,则电流表的示数将______,电压表的示数将________(填“变大”、“变小”或“不变”)。
6.在如图9所示的电路中,电源电压不变。
当开关K断开时,电阻R
1与R
2
是________联连接的。
开关K闭合时,电压表的示数将________(选填“变小”、“不变”或“变大”)。
(二)、并联电路中开关的断开或闭合引起的变化
例4.在图10中,灯泡L
1和灯泡L
2
是______联连接的。
当开关K断开时,
电压表的示数将________;电流表的示数将__________(选填“增大”、“不变”或“减小”)。
7.在图11所示电路中,电源电压不变。
灯泡L
1和灯泡L
2
是______联连接的。
当开关K断开时,电压表的示数将________;电流表A
1
的示数将__________(选填:“增大”、“不变”或“减小”)。
