3招解决挖掘机抬大臂慢问题，速收藏！
3招解决挖掘机抬大臂慢问题，速收藏！
大家都知道大臂在挖机作业中起着非常重要的作用，最近也有很多网友给小编留言说：我的挖机抬大臂慢怎么办？话不多说，今天小编就给大家带来3招解决挖掘机抬大臂慢方法。
挖掘机大臂没力维修步骤：
1、内泄漏故障的处理
该部分内泄漏主要产生于动臂滑阀和油缸内泄漏.
内泄漏主要发生于阀体和油缸内部,不易检查.
但我们可以借助一些辅助方法来判断泄漏情况.
2、检查油路堵塞情况
拆下油管,拆下大臂滑阀阀体、阀杆及相关部件进行清洗,把油道清洗干净并用压缩空气吹通吹干.
3、对大臂油缸的检查
当大臂油缸活塞收到底后,拆下无杆腔油管,使大臂油缸有杆腔继续充油.若无杆腔油管口有大量工作油泄出,说明液压缸发生内漏也可以使铲斗装满载荷,举升到极限位置,大臂操纵杆置于中位,并使发动机熄火,观察大臂的下沉速度;然后,将大臂操纵杆置于上升位置,如果这时大臂下沉速度明显加快,也说明内漏发生在液压缸;如果下沉速度变化不明显,则内漏原因出在大臂滑阀。
卡特329D液压挖掘机大臂提升慢,大臂无力
卡特329D液压挖掘机大臂提升慢，大臂无力有一台329D液压挖掘机，客户反映大臂提升慢，大臂无力，其他动作正常。
•现场试车，发现1-3档时，提大臂，大臂几乎不动，4-10档提大臂，大臂动作缓慢。
单独动作小臂、铲斗、行走、回转，动作均正常
主控阀示意图
CAT329D挖掘机大臂提升困难•动臂下降
故障诊断
1.确认故障存在
询问机手，现场试车，发现1-3档时，提大臂，大臂几乎不动，4-10档提大臂，大臂动作缓慢。
单独动作小臂、铲斗、行走、回转，动作均正常。
2.记录故障
大臂提升缓慢。
3.检查机器
绕机检查，检查历史和现行故障代码，均正常。
发动机无憋车现象。
提升大臂直至大臂憋死，显示泵压为1万多千帕。
4.罗列可能的原因
a.管路安全阀故障
b.主控阀芯活动不到位（先导油无法到达该阀芯）
c.油缸损坏
d.动臂再生阀
5.排除不可能原因，查处故障所在
a.对调大臂的安全阀，发现故障依旧，排除安全阀问题；
b.将大臂油缸的进出油管对调，故障依旧，排除油缸问题；
c.拆开大臂控制阀，检查发现两个阀芯都活动自如，无发卡，排除阀芯问题。
d.拆开动臂再生阀，检查发现动臂再生阀卡死，判断此处故障。
6.进行必要修理
拆卸动臂再生阀，清洗后装复，试车，故障排除。
（41）大臂再生阀
至此故障已经排除，互相学习。

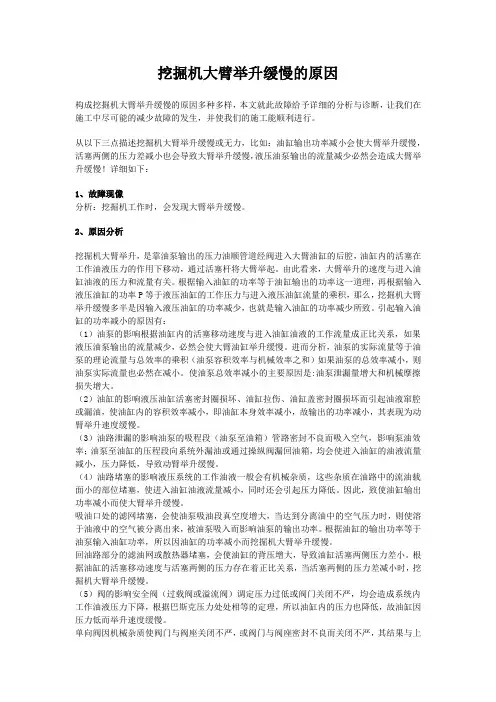

挖掘机大臂举升缓慢的原因
挖掘机大臂举升缓慢的原因构成挖掘机大臂举升缓慢的原因多种多样，本文就此故障给予详细的分析与诊断，让我们在施工中尽可能的减少故障的发生，并使我们的施工能顺利进行。
从以下三点描述挖掘机大臂举升缓慢或无力，比如：油缸输出功率减小会使大臂举升缓慢，活塞两侧的压力差减小也会导致大臂举升缓慢，液压油泵输出的流量减少必然会造成大臂举升缓慢！详细如下：1、故障现像分析：挖掘机工作时，会发现大臂举升缓慢。
2、原因分析挖掘机大臂举升，是靠油泵输出的压力油顺管道经阀进入大臂油缸的后腔，油缸内的活塞在工作油液压力的作用下移动，通过活塞杆将大臂举起。
由此看来，大臂举升的速度与进入油缸油液的压力和流量有关。
根据输入油缸的功率等于油缸输出的功率这一道理，再根据输入液压油缸的功率P等于液压油缸的工作压力与进入液压油缸流量的乘积，那么，挖掘机大臂举升缓慢多半是因输入液压油缸的功率减少，也就是输入油缸的功率减少所致。
引起输入油缸的功率减小的原因有：（1）油泵的影响根据油缸内的活塞移动速度与进入油缸油液的工作流量成正比关系，如果液压油泵输出的流量减少，必然会使大臂油缸举升缓慢。
进而分析，油泵的实际流量等于油泵的理论流量与总效率的乘积（油泵容积效率与机械效率之和）如果油泵的总效率减小，则油泵实际流量也必然在减小。
使油泵总效率减小的主要原因是:油泵泄漏量增大和机械摩擦损失增大。
（2）油缸的影响液压油缸活塞密封圈损坏、油缸拉伤、油缸盖密封圈损坏而引起油液窜腔或漏油，使油缸内的容积效率减小，即油缸本身效率减小，故输出的功率减小，其表现为动臂举升速度缓慢。
（3）油路泄漏的影响油泵的吸程段（油泵至油箱）管路密封不良而吸入空气，影响泵油效率；油泵至油缸的压程段向系统外漏油或通过操纵阀漏回油箱，均会使进入油缸的油液流量减小，压力降低，导致动臂举升缓慢。
（4）油路堵塞的影响液压系统的工作油液一般会有机械杂质，这些杂质在油路中的流油载面小的部位堵塞，使进入油缸油液流量减小，同时还会引起压力降低。
EX300-3挖掘机动臂举升缓慢的故障分析及排除
编订：__________________单位：__________________时间：__________________EX300-3挖掘机动臂举升缓慢的故障分析及排除Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6899-68 EX300-3挖掘机动臂举升缓慢的故障分析及排除使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
我们单位的一台EX300-3挖掘机在施工中突然出现了动臂油缸举升缓慢的问题，并且根本无法正常工作。
根据这一现象，我们进行分析诊断。
一、首先，检查液压系统的油压。
EX300-3挖掘机液压系统是由双联变量主泵供油的，工作装置的故障很可能与系统油压有关。
但是只有动臂液压缸突然举升缓慢，而中臂、铲斗油缸工作正常，估计不是主泵的故障，因为主泵有问题，主液压回路油压肯定会降低，从而会引起其他动作的正常运行。
果然我们测量油压，系统油压为350kgf/cm2, 属于正常，故可以排除主泵的故障。
二、我们检测先导液压系统的油压。
因为双联变量主泵顶端有一只主泵油量控制阀，它是通过先导油压来控制主泵里的油量调节摆架，从而改变主泵的油量输出。
挖掘机工作时，动臂油缸处于重负荷状态，油量供应不足也可引起动作缓慢。
但是我们测量先导系统的油压为40kgf/cm2，也属于正常范围。
并且其他动作运行正常，说明先导液压系统工作正常，故可以排除先导油路的故障。

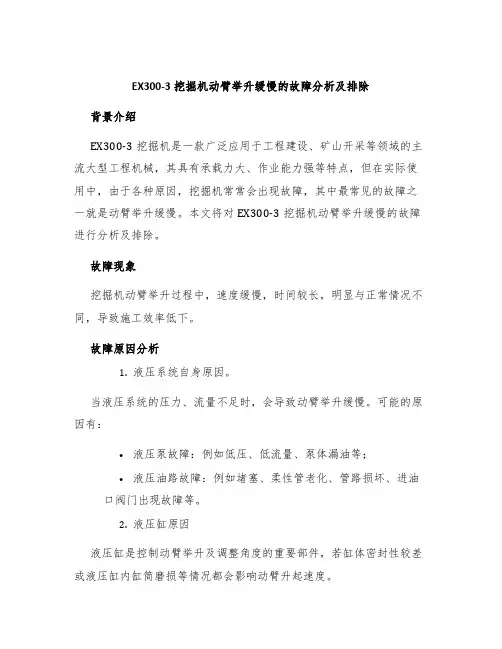

EX300-3挖掘机动臂举升缓慢的故障分析及排除
EX300-3挖掘机动臂举升缓慢的故障分析及排除背景介绍EX300-3挖掘机是一款广泛应用于工程建设、矿山开采等领域的主流大型工程机械，其具有承载力大、作业能力强等特点，但在实际使用中，由于各种原因，挖掘机常常会出现故障，其中最常见的故障之一就是动臂举升缓慢。
本文将对EX300-3挖掘机动臂举升缓慢的故障进行分析及排除。
故障现象挖掘机动臂举升过程中，速度缓慢，时间较长，明显与正常情况不同，导致施工效率低下。
故障原因分析1.液压系统自身原因。
当液压系统的压力、流量不足时，会导致动臂举升缓慢。
可能的原因有：•液压泵故障：例如低压、低流量、泵体漏油等；•液压油路故障：例如堵塞、柔性管老化、管路损坏、进油口阀门出现故障等。
2.液压缸原因液压缸是控制动臂举升及调整角度的重要部件，若缸体密封性较差或液压缸内缸筒磨损等情况都会影响动臂升起速度。
3.操控杆原因操控杆是挖掘机的操作系统，若操控杆出现异常，则会影响动臂举升速度，常见的原因有：•操控杆老化；•弹簧回弹力不足；•轴瓦发生损坏。
故障排除综合上述故障分析，下面分别从以下三个方面进行排除：1.液压系统的排查首先，要检查液压泵是否能够提供足够的压力和流量。
若发现压力或流量不足，则需要对液压泵或油路进行维修或更换。
其次，需要仔细检查液压油路，清洗管路并更换损坏或老化的柔性管。
最后，检查液压回油的情况，确认淤积物是否影响了回油的畅通。
2.液压缸的排查若排除了液压系统问题，接着排查液压缸，检查缸体密封是否良好，并对卡套及密封密封圈更换；同时还需要检查液压缸内缸筒是否磨损，若磨损则建议更换。
3.操控杆的排查若上述两个方面的排查都没有问题，则需要检查操控杆是否老化或弹簧回弹力不足。
若发现操控杆损坏，则需要重新更换，确保操控杆恢复正常。
总结动臂举升缓慢是EX300-3挖掘机常见的故障之一，由于其产生的原因可能涉及到多个方面，因此需要我们仔细的分析，针对不同的方面进行排查和修复，从而达到排除故障的目的。
挖掘机动作慢无力原因,维修方法
《挖掘机动作慢无力原因，维修方法》《挖掘机动作慢无力原因，维修方法》________________________________________1第一章故障原因_______________________________________________________1第二章故障分析与维修方法_____________________________________________2第三章维修案例_______________________________________________________2维修案例一____________________________________________________________3维修案例二____________________________________________________________3第四章维修流程_______________________________________________________5第五章维修范围______________________________________________________6第六章维修过的机型___________________________________________________6第一章故障原因原因维修效果图1供给到各执行元件的液压油流量和压力不足。
2挖掘机长期使用,各部位密封不良、磨损量加大、油泵压力排量均下降。
3合流分流阀故障4主溢流阀调定压力过低5自压减压阀调定压力过低(有先导泵的,测量泵输出压力和流量)6卸荷阀和LS(负荷传感系统)旁通阀故障第二章故障分析与维修方法1首先,挖掘机的主泵压力偏低,引起故障发生.一般在正常的情况下,神钢挖掘机主泵的输出油压要大于或者等于30mpa才行.2其次,挖掘机的主泵输出流量控制阀有故障,当挖掘机主泵输出流量控制阀有故障时,挖掘机发动机功率就会发生变化,就有可能引起挖掘机LS阀发信卡死,pc阀阀芯卡死等故障.3主溢流阀故障(压力过低)4卸荷阀故障5LS旁通阀有故障6O型圈损坏第三章维修案例以下是美瑞特挖机维修厂近期部分挖掘机动作慢无力维修案例一览表：资深维修师李师傅维修交流136-35478070故障机型故障表现维修地点维修单位日立ZX200-3国产挖掘机动作慢无力宁夏美瑞特挖掘机维修厂卡特374DL挖掘机动作慢无力甘肃美瑞特挖掘机维修厂小松PC450LC-7挖掘机动作慢无力青海美瑞特挖掘机维修厂住友SH80-3B挖掘机动作慢无力重庆美瑞特挖掘机维修厂卡特330DL挖掘机动作慢无力四川美瑞特挖掘机维修厂三一重工SY385H-9挖掘机动作慢无力陕西美瑞特挖掘机维修厂现代R170LC-5挖掘机动作慢无力湖南美瑞特挖掘机维修厂沃尔沃EC210BLC挖掘机动作慢无力内蒙古美瑞特挖掘机维修厂维修案例一案例：挖掘机动作慢无力的原因现象：现代385-9挖机才4000小时,挖机不管是冷车还是热车动作都很慢,液压油刚换不久。
日立ZX200-3G挖掘机全车动作慢
第1页
日立ZX200-3G挖掘机全车动作慢
品牌
日立
机型
ZX200-3G
故障分类
全车动作慢
维修交流 400-089-
6950
故障概述
操作回转时，有时能转动，有时不能转动。其他的动作 都比正常要慢
工作小时 附件装置 作业对象 挖机故障地点 气温环境
分享者
5120
铲斗
沙土
四川达州
10℃
美瑞特挖掘机维修厂李师傅
美瑞特挖掘机维修厂
第3页
三、结论：
PI油口内滤网堵塞导致进入SH、SA、SB油口的压力降低，其中SH油口压力油不能打开回转马达制动释放阀，造成回转异常。
四、维修方案：
清洗PI油口滤网，更换液压油及滤芯。
五、插图：
（日立ZX200-1/3G系列的信号阀原理图，标记中带红圈的说明有节流网） 小贴士
美瑞特挖掘机维修厂
பைடு நூலகம்第2页
美瑞特挖掘机维修厂李师傅温馨提醒:日立-1和3G型监 控器内置自诊断程序，可以看见故障代码和发动机转速 、泵输油压力、各种控制压力等数据。 方法是：按左图 中SET键，同时把钥匙门打到ON，等屏幕点亮以后松开 SET键即可。
一、分析可能导致故障的原因：
①回转控制压力低 ②回转阀柱异常 ③回转停车制动释放阀异常 ④液压泵异常 ⑤主溢流阀异常
二、检查步骤：
①通过监控器自诊断程序，检测回转先导压力为3.5Mpa，泵2输油压力为34Mpa， 泵2控制压力为1.5Mpa，此时机器无法转动。 ②确认斗杆收回和动臂提升的先导压力为3.5Mpa，泵1和泵2的控制压力都为1.5Mpa。 ③确认PI油口压力正常，拆卸管接头，发现接头滤网堵塞。
挖机大难题——动作慢、无力，这个部件逃不了干系！
挖机大难题——动作慢、无力，这个部件逃不了干系！
挖机动作慢、挖土无力，是常遇见且难解决的问题，其实大部分都和多路阀上的阀芯油管。
今天我们来讲讲SK130/140的多路阀。
打开今日头条，查看更多精彩图片
一个主溢流阀
如果主溢流阀坏了，所有动作都会出现异常。
主溢流阀的作用：
限制整个液压系统工作时的最高压力，一般为37.8MPa，若超过此压力，系统会自动泄压，保护液压系统系统。
控制动作的12个主要阀芯
如以上任意一个阀芯故障，就会导致该阀芯控制的动作出现异常。
比如抬大臂动作慢，要检查大臂阀芯是否被堵塞了，可以拆下来用柴油清洗，如安装后，动作依旧慢，此时要考虑该阀芯是否已经坏了，需要更换。
其他阀芯
1、油口溢流阀
如流量过大，流量较大时，该阀芯会打开，分流一部分液压油，以达到泄压保护液压系统的作用。
2、保持阀
多路阀上有两个，在大臂阀芯旁边，也叫大臂保持阀，用于保持大臂不掉臂。
3、旁通阀
用于平衡进出流量的压力。
多路阀上有两个旁通阀，在小臂阀芯2和旋转阀芯旁边。
4、提升阀
该阀芯的作用是避免油路振动。
多路阀上12个主要阀芯（除选装阀芯外）侧边都有一个提升阀，其中左行走阀芯处有两个提升阀，P1卸载阀芯侧边有两个提升阀，大臂阀芯和小臂阀芯1侧边有两个提升阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楚雄、大理、德宏、怒、咸宁、随
州、恩施、仙桃、潜江、天门 【湖南】长沙、株洲、湘潭、衡阳、邵阳、岳阳、常德、张家界、益阳、郴州、永州、
《挖掘机大臂动作慢维修手册》
《挖掘机大臂动作慢维修手册》__________________________________________________1 第一章 故障原因？是怎么回事？_____________________________________________1 第二章 故障维修思路？该怎么办？___________________________________________1 第三章 故障维修案例？维修参考？___________________________________________2 维修案例一____________________________________________________________2 维修案例二____________________________________________________________3 第四章 维修流程___________________________________________________________4 第五章 维修范围__________________________________________________________5
第四章 维修流程
以下是美瑞特“挖掘机大臂动作慢”的维修流程：
第五章 维修范围
【重庆】: 重庆市区、万盛、万州、涪陵、黔江、长寿、江津、合川、永川、南川、綦 江、潼南、铜梁、大足、 荣昌、璧山、垫江、武隆、 丰都、城口、梁平、开县、 巫溪、巫山、奉节、云阳、 忠县、石柱、彭水、酉阳、 秀山
【四川】成都、自贡、攀 枝花、泸州、德阳、绵阳、 广元、遂宁、内江、乐山、 南充、宜宾、广安、达州、 眉山、雅安、巴中、资阳、 阿坝、甘孜、凉山
怀化、娄底、湘西 【陕西】西安、铜川、宝鸡、咸阳、渭南、延安、汉中、榆林、安康、商洛 【甘肃】兰州、嘉峪关、金昌、白银、天水、武威、张掖、平凉、酒泉、庆阳、定西、
陇南、临夏、甘南
【青海】西宁、海东、海北、黄南、海南、果洛、玉树、海西
维修交流 维修地点
宁夏 甘肃 青海 重庆 四川 陕西 湖南 内蒙古 贵州
136-35478070 维修单位
美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂 美瑞特挖掘机维修厂
维修案例一
故障现象: 沃尔沃EC290BLC Prime挖机做大臂抬升和回转组合动作的时候挖掘机大臂的抬升速 度很慢,挖机使用时间8200小时. 故障分析: 1 挖由于挖掘机合分流阀流量设计决定,当掘机大臂提升与回转同时操作的时候, 要么挖掘机大臂提升优先,要么挖掘机回转优先,如果挖掘机大臂抬升优先了,挖掘机回 转就会慢,所以才会出现以上沃尔沃挖掘机大臂动作慢故障现象. 2 8200小时左右挖机,建议检查一下挖机大臂油缸油封是否内泄?挖机主阀阀芯是否 磨损? 3 检查挖机大臂卸荷阀压力多少?如果挖掘机大臂溢流阀压力过低,可能造成沃尔 沃挖掘机大臂动作慢故障.
维修案例三
故障：挖掘机大臂二臂动作慢 故障分析： 1 把接收二臂的油管接到连接旋转的油管上面试试.先看看是先导的问题不.先导 滤芯清了吗.如果还不行的话就是阀芯闷了获是小泵坏了。 2 液压油变脏，轻微的会极大地影响动力，且液压件发热明显变大，可以作为判断 依据。 3 液压泵泄压，达不到指定压力，使机器没力。 4 本身发动机没力； 5 液压泵驱动有打滑现象； 6 液压管路有泄漏。 7 测量一下压力，看看压力是否标准，在压力标准的情况下在把液压泵调节一下故 障维修: 1 检查主压力:检查出320bar(P1/P2),但P2泵间歇性的检查出280bar. 2 FL/FR(负反馈)压力:中立时30bar,起动时检查出5bar是正常,特别的是起动同时 压力应该下降,但溢流时就能测定出5bar. 3 复合起动时主控阀下端部发生噪音,拆除主控阀下盖板后检查噪音. . 回转优先阀杆侧,出现撞击阀杆盖的噪音(嗒嗒嗒)发生. . 回转优先阀杆发生弯曲.大臂阀杆2-也发生划痕. 4 回转优先阀杆变形(弯曲)推定为因与盖干涉,没有完全打开阀杆,导致小臂侧油 量小相反回转速度快.
第一章 故障原因？是怎么回事？
原因 1 大臂阀芯有点发卡。 2 油路有阻塞。 3 油路密封件失效、装配不好、管接头松动、
密封圈变质等导致。 4 动臂滑阀和油缸内泄。 5 大臂油缸内漏。 6 大臂滑阀有问题。
维修效果图
第二章 故障维修思路？该怎么办？
1 首先测试主泵压力(提升动臂全伸出时,前泵压力3.2Mpa,后泵压力32Mpa,斗杆全 收回时,前泵压力32Mpa,后泵压力3.3Mpa，则挖机动臂提升和斗杆收回时双泵未合流.
2 对照液压原理图(双泵合流与否由各动作组合及工况选择的电信号传送给电脑, 再由电脑发出信号控制泵合流—分流电磁阀动作,控制主泵合分流.)。
①检查动臂提升和斗杆收回的压力传感器,各传感器正常.
②检查双泵为合流工况如动臂提升时合流—分流电磁阀的出口压力,此时出口无压 力.则可能是电脑发出的信号异常;也可能电磁阀本身有问题.
③用万用表测试电脑来的信号.用200V直流档测试双泵合流时动臂提升时的对地电 压值24.6V,双泵分流时动臂提升时的对地电压值0V,正常.
④分解电磁阀,发现阀针已弯曲并卡死在阀体内,始终处于分流位置.更换后正常.
第三章 故障维修案例？维修参考？
以下是美瑞特挖机维修厂近期部分挖掘机大臂动作慢维修案例一览表：
资深维修师 故障机型 卡特312C 卡特345D 卡特312D 卡特320D 卡特323DL 卡特329D 卡特324DL 卡特306 卡特323DL
李师傅 故障表现 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢 挖掘机大臂动作慢
维修案例二
大臂动作慢 现象: 6300小时日立60小挖机怠速的时候加不上油,且大臂动作还很慢,是什么原因? 原因分析: 1 液压油变脏,轻微的赃物会极大地影响动力,且液压件发热明显变大,建议检查油 路,换下柴滤. 2 液压泵泄压,达不到指定压力,使机器没力; 3 本身发动机没力; 4 液压泵驱动有打滑现象; 5 液压管路有泄漏. 6 测量一下压力,看看压力是否标准,在压力标准的情况下在把液压泵调节一下. 7 大臂油压可能低了一点,拿个油压表测一下大臂压力,要是油压不够可以调一点 点. 挖机大臂动作慢原因分析: 1 如果不是原装的大臂油缸的话,有可能更换后的油缸缸径变大了,流量就不足了, 动作自然就慢了. 2 主控阀里有大臂1和大臂2两个阀杆在大臂举升时工作,有可能这两个阀杆部位被 杂质堵塞.
