给排水系统及消防
地铁给排水及消防系统

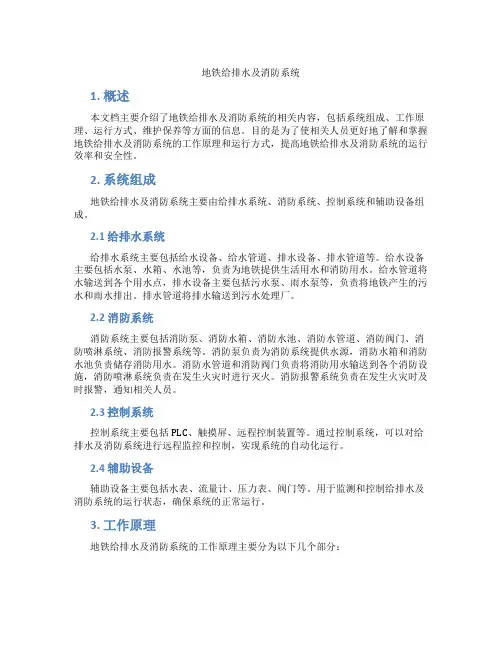

地铁给排水及消防系统1. 概述本文档主要介绍了地铁给排水及消防系统的相关内容，包括系统组成、工作原理、运行方式、维护保养等方面的信息。
目的是为了使相关人员更好地了解和掌握地铁给排水及消防系统的工作原理和运行方式，提高地铁给排水及消防系统的运行效率和安全性。
2. 系统组成地铁给排水及消防系统主要由给排水系统、消防系统、控制系统和辅助设备组成。
2.1 给排水系统给排水系统主要包括给水设备、给水管道、排水设备、排水管道等。
给水设备主要包括水泵、水箱、水池等，负责为地铁提供生活用水和消防用水。
给水管道将水输送到各个用水点，排水设备主要包括污水泵、雨水泵等，负责将地铁产生的污水和雨水排出。
排水管道将排水输送到污水处理厂。
2.2 消防系统消防系统主要包括消防泵、消防水箱、消防水池、消防水管道、消防阀门、消防喷淋系统、消防报警系统等。
消防泵负责为消防系统提供水源，消防水箱和消防水池负责储存消防用水。
消防水管道和消防阀门负责将消防用水输送到各个消防设施，消防喷淋系统负责在发生火灾时进行灭火。
消防报警系统负责在发生火灾时及时报警，通知相关人员。
2.3 控制系统控制系统主要包括PLC、触摸屏、远程控制装置等。
通过控制系统，可以对给排水及消防系统进行远程监控和控制，实现系统的自动化运行。
2.4 辅助设备辅助设备主要包括水表、流量计、压力表、阀门等。
用于监测和控制给排水及消防系统的运行状态，确保系统的正常运行。
3. 工作原理地铁给排水及消防系统的工作原理主要分为以下几个部分：3.1 给水系统工作原理给水系统通过水泵将水从水箱或水池中抽出，经过给水管道输送到各个用水点。
根据用水量的变化，水泵可以自动调节运行，以满足不同用水点的需求。
3.2 排水系统工作原理排水系统通过污水泵将地铁产生的污水和雨水从排水管道抽出，输送到污水处理厂。
污水泵的运行可以根据排水量的变化自动调节，以保证排水的畅通。
3.3 消防系统工作原理在发生火灾时，消防泵启动，将消防水箱或消防水池中的水通过消防水管道输送到消防设施。
给排水及消防施工方案
给排水及消防施工方案一、项目概述本施工方案建筑项目的排水及消防工程施工方案，旨在确保排水系统和消防系统的安全、高效运行。
本项目总建筑面积为x平方米，包括住宅楼、商业楼和停车场等多个功能区域。
二、工程内容1.排水系统工程：a.安装排水管道和附件：根据设计图纸，按照相关标准规范，施工人员应安装合适的排水管道及附件，包括排水井、排水泵等。
b.排水管道连接：连接排水管道需要严密，采用适当的接头、法兰等连接方式，确保无渗漏。
c.通风系统：在需要通风的区域，施工人员应安装适当的通风管道和排气设备。
d.排水测试与调整：完成排水系统施工后，进行排水测试和调整，确保排水畅通。
2.消防系统工程：a.安装喷淋系统：根据设计图纸，按照相关标准规范，施工人员应安装喷淋管道及相关设备，确保消防喷淋系统正常运行。
b.安装灭火器和消防栓：根据设计图纸和建筑物的规模，安装适当数量的灭火器和消防栓，并确保其位置合理、易于操作。
c.安装火灾报警系统：根据设计图纸，安装火灾报警器、感烟探测器等，建立可靠的火灾报警系统。
d.消防设备测试与调试：在安装完毕后，进行消防设备的测试和调试，确保其正常运行。
三、施工过程1.准备工作：施工前，需要对施工现场进行清理，确保施工区域的安全和整洁。
2.建材购置：根据设计图纸和施工要求，采购相应的建材和设备。
3.管道安装：按照设计要求和标准规范，进行排水管道和消防管道的安装。
4.设备安装：安装排水泵、通风设备、喷淋系统、火灾报警器等相关设备。
5.测试调试：完成安装后，进行排水系统和消防系统的测试和调试工作，确保其正常运行。
6.完工验收：施工完成后，进行工程的验收，确保工程质量和施工效果达到设计要求和标准规范。
四、质量控制1.材料合格证明：所有使用的建材和设备必须具备合格证明。
2.勘察设计文件：按照勘察设计文件进行施工，确保工程质量和安全。
3.监督检查：施工过程中，进行定期监督检查，确保施工质量和安全。
4.技术人员培训：施工前，组织相关技术人员进行培训，确保其具备相关技术知识和操作能力。
消防工程与给排水工程的关联与配套

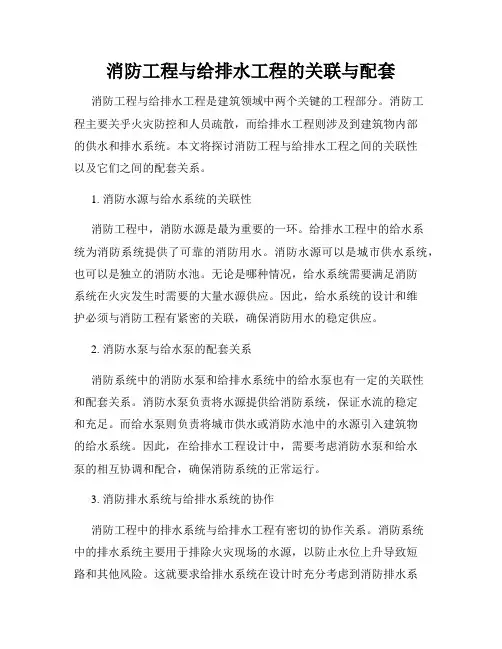

消防工程与给排水工程的关联与配套消防工程与给排水工程是建筑领域中两个关键的工程部分。
消防工程主要关乎火灾防控和人员疏散，而给排水工程则涉及到建筑物内部的供水和排水系统。
本文将探讨消防工程与给排水工程之间的关联性以及它们之间的配套关系。
1. 消防水源与给水系统的关联性消防工程中，消防水源是最为重要的一环。
给排水工程中的给水系统为消防系统提供了可靠的消防用水。
消防水源可以是城市供水系统，也可以是独立的消防水池。
无论是哪种情况，给水系统需要满足消防系统在火灾发生时需要的大量水源供应。
因此，给水系统的设计和维护必须与消防工程有紧密的关联，确保消防用水的稳定供应。
2. 消防水泵与给水泵的配套关系消防系统中的消防水泵和给排水系统中的给水泵也有一定的关联性和配套关系。
消防水泵负责将水源提供给消防系统，保证水流的稳定和充足。
而给水泵则负责将城市供水或消防水池中的水源引入建筑物的给水系统。
因此，在给排水工程设计中，需要考虑消防水泵和给水泵的相互协调和配合，确保消防系统的正常运行。
3. 消防排水系统与给排水系统的协作消防工程中的排水系统与给排水工程有密切的协作关系。
消防系统中的排水系统主要用于排除火灾现场的水源，以防止水位上升导致短路和其他风险。
这就要求给排水系统在设计时充分考虑到消防排水系统的需求，确保排水通畅、快速、稳定。
因此，在消防工程和给排水工程的配合中，消防排水系统的设计对于整个工程的成功实施至关重要。
4. 消防设备与给排水设备的整合消防设备和给排水设备的整合是消防工程与给排水工程配套的关键。
消防设备包括消防栓、喷淋系统、灭火器等，而给排水设备包括给水管道、消防水泵、排水管道等。
在建筑设计和施工中，需要确保这些设备的布置和安装符合相应的设计要求和标准，以实现消防工程和给排水工程的有效配合。
综上所述，消防工程与给排水工程密不可分，二者之间有着紧密的关联性与配套关系。
消防工程的实施必须依赖于给排水工程提供的稳定供水和排水系统，而给排水工程的设计和施工也需要充分考虑到消防工程的需求。
学校教学楼给排水及消防设计
学校教学楼给排水及消防设计一、介绍本文将对学校教学楼的给排水系统和消防设计进行详细分析和讨论。
给排水系统和消防系统是学校教学楼中至关重要的设施，它们的设计合理与否直接关系到教学楼的使用效果和安全性。
本文将从给排水系统和消防系统的设计原理、流程和关键要素进行阐述，目的在于帮助读者了解学校教学楼的给排水及消防设计的重要性和实施方法。
二、给排水系统设计给排水系统是学校教学楼中的重要组成部分，它主要负责收集、处理和排放建筑物内的污水和雨水。
一个合理的给排水系统设计可以确保学校教学楼内的卫生环境良好，减少污水对建筑物和周边环境的影响。
2.1 设计原理给排水系统设计的原理主要涉及污水处理、雨水收集与利用、管网布局等方面。
2.1.1 污水处理污水处理是给排水系统设计的一项重要任务。
学校教学楼的污水处理需要考虑人流量、用水量等因素，选择合适的处理设备，如沉淀池、曝气池和沼气池等。
同时，还要设计合理的排放管道，确保污水对周围环境的影响最小化。
2.1.2 雨水收集与利用雨水的收集与利用在给排水系统设计中也非常重要。
合理的雨水收集系统可以收集雨水，用于冲洗卫生间、浇灌花草等，减少对自来水的依赖，实现节水效果。
2.1.3 管网布局给排水系统的管网布局直接影响到系统的运行效果和安全性。
合理的管网布局可以确保各个设备之间的协调和顺畅。
在设计布局时，需要考虑到教学楼的使用需求、建筑物结构等因素。
2.2 设计流程给排水系统的设计流程包括系统规划、设备选择、施工图设计等步骤。
2.2.1 系统规划在系统规划阶段，需要考虑到学校教学楼的使用需求、建筑物结构以及相关法律法规等因素。
通过对建筑平面图的分析和现场勘察，确定给排水系统的布局和规模等。
2.2.2 设备选择设备选择是给排水系统设计的重要环节。
根据系统的规模和要求，选择合适的处理设备和管材。
在选择设备时，要考虑到设备的性能、可靠性和经济性等因素。
2.2.3 施工图设计施工图设计是给排水系统设计的最后一步。
给排水及消防系统单机调试
给排水及消防系统单机调试1电动蝶阀7号线电动蝶阀控制方式为开关量控制，具有手轮操作和自动切换开关，并有电动和手动自锁装置，一体化的开关旋钮和就地/远控/停止旋钮，可远程控制并反馈动作状态信号。
1.1调试前检查（1）阀门安装情况是否与设计一致（如位置、方向、口径、公称压力等）；（2）检查阀门与管道的连接情况是否紧密；（3）对照接线图检查电动执行器的电源线路、信号回路接线是否正确；所有设备和线路的绝缘测试结果在正常范围（需提供测试记录）。
1.2调试（1）将手自动切换开关切换到手动（必须切换到位）；（2）用手轮操作阀门的开启、关闭，阀门应灵活，手动及电动开启、关闭均能到位，阀位指示应正确；（3）阀门关闭时没有跑、冒、滴、漏。
2消防水泵消防泵组采用XBD型立式水泵，消火栓水泵（含电机）一用（或两用）一备，部分配备稳压泵2台，一用一备，配套稳压罐1个，消防水泵控制柜1台。
2.1调试前检查（1）控制柜在出厂时已经进行过带载试验，在调试前应先检查柜内元件有无损坏或脱落，接线有无松动。
以防在运输及安装过程中难免会发生元器件损坏或脱落的现象。
（2）检查电源、电机是否与设备正确连接，接地线连接是否可靠；所有设备和线路的绝缘测试结果在正常范围（需提供测试记录）。
（3）检查各水泵、电机的电气性能是否正常，用兆欧表测量电机相间及对地是否绝缘；对于直接启动的电机可用兆欧表检查每相对地绝缘电阻，看是否有相线接地或者相线与接线接颠倒的情况；对于星角启动的电机要检查每个端子对地电阻是否大于0.3兆欧；检查电机接线盒中的连接片是否已经拆除，检查U1、V1、W1任意两端子电阻，看是否有导通现象，U2、V2、W2任意两端子之间是否有导通现象，若导通则需进一步检查电机连接片是否没有拆除，或者电机电缆、电机绕组是否有接地、短路现象。
（4）检查各水泵、电机的机械性能是否正常，水泵能否手动盘动，是否进行了排气处理；（5）确认电接点压力表、电磁泄压阀等按照图纸正确接线；（6）确认管路符合运行条件，将相应的阀门打开并检查各阀门的工况是否良好，对于大功率设备，试运转时可先将出水阀门关小，起动完毕后再逐渐打开阀门，可以有效降低起动电流。
给排水及消防系统的安装

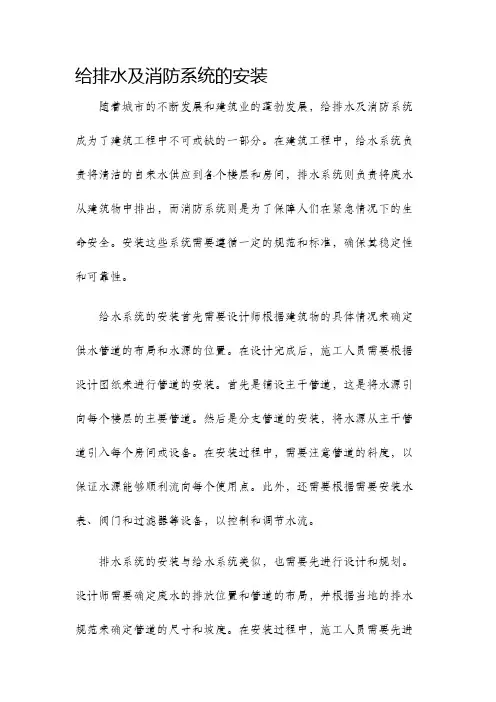

给排水及消防系统的安装随着城市的不断发展和建筑业的蓬勃发展，给排水及消防系统成为了建筑工程中不可或缺的一部分。
在建筑工程中，给水系统负责将清洁的自来水供应到各个楼层和房间，排水系统则负责将废水从建筑物中排出，而消防系统则是为了保障人们在紧急情况下的生命安全。
安装这些系统需要遵循一定的规范和标准，确保其稳定性和可靠性。
给水系统的安装首先需要设计师根据建筑物的具体情况来确定供水管道的布局和水源的位置。
在设计完成后，施工人员需要根据设计图纸来进行管道的安装。
首先是铺设主干管道，这是将水源引向每个楼层的主要管道。
然后是分支管道的安装，将水源从主干管道引入每个房间或设备。
在安装过程中，需要注意管道的斜度，以保证水源能够顺利流向每个使用点。
此外，还需要根据需要安装水表、阀门和过滤器等设备，以控制和调节水流。
排水系统的安装与给水系统类似，也需要先进行设计和规划。
设计师需要确定废水的排放位置和管道的布局，并根据当地的排水规范来确定管道的尺寸和坡度。
在安装过程中，施工人员需要先进行地下管道的铺设，然后再安装连接每个房间或设备的分支管道。
同时，还需要安装排水口和防水设施，以避免废水泄漏和对建筑结构造成损害。
在安装完成后，还需要进行测试和检查，确保排水系统的稳定性和正常运行。
消防系统的安装更加关乎人们的生命安全。
安装消防系统时，建筑物的设计和规划必须符合建筑消防设计规范，并获得相关部门的批准。
消防系统的组成包括室内消火栓系统、自动喷水灭火系统、独立式自动喷水灭火系统、消防水炮系统等。
安装过程中，需要先进行管道的布置和连接，然后再安装报警系统和喷水装置等设备。
此外，还需要进行性能测试和演练，确保消防系统的可靠性和有效性。
在给排水及消防系统的安装过程中，需要严格按照相关的标准和规范进行操作，确保系统的正常运行和安全性。
安装工作需要由专业的施工人员进行，并接受相关部门的审查和验收。
同时，为了确保系统的维护和保养，建筑业主或管理单位还需要进行定期的检查和维修。
给排水采暖消防施工方案
给排水采暖消防施工方案
引言
给排水系统、采暖系统以及消防系统是建筑物中至关重要的设施，它们的施工
质量和设计合理程度直接影响到建筑物的使用效果和安全性。
本文将分别就给排水系统、采暖系统和消防系统的施工进行详细讨论，以保证施工质量和效果。
给排水系统施工方案
1. 管道选材
给排水管道应选用耐腐蚀、高强度的材料，如不锈钢、PVC等，以保证系统使
用寿命。
### 2. 施工工艺给排水系统的施工应按照相关标准操作规范进行，确保
管道连接严密、排水畅通，避免漏水现象出现。
采暖系统施工方案
1. 设备选购
采暖设备应选用品质可靠、高效节能的设备，如燃气锅炉、地暖系统等。
### 2. 系统设计采暖系统应根据建筑结构、采暖需求等因素进行合理设计，保证供暖
效果均匀、舒适。
### 3. 施工工艺采暖系统的施工应严格按照设计图纸要求进行，保证管道敷设、设备安装等工序完成合格。
消防系统施工方案
1. 设备选型
消防设备应选择性能优良、可靠的产品，如喷淋系统、灭火器等。
### 2. 排布设计消防设备的排布应考虑到建筑结构、火灾逃生通道等因素，确保覆盖面广、
反应迅速。
### 3. 施工流程消防系统的施工应遵循相关消防规范，进行专业化操作，确保设备安装牢固、使用合规。
结语
本文对给排水系统、采暖系统和消防系统的施工方案进行了详细阐述，希望可以对相关领域从业人员提供一定的参考，确保施工质量和效果。
建议在施工过程中严格按照相关标准和规范操作，确保系统安全、稳定运行。
消防给排水系统
消防废水处理一般包括预处理、一级处理、二级处理和深 度处理等流程，通过这些流程将废水中的有害物质去除或 降低到安全范围内再排放。
04
消防给排水系统的设计与安装
设计原则与标准
安全性原则
确保系统在紧急情况下能够快速、有效地提供消 防用水，并降低火灾对建筑物的损害。
可靠性原则
确保系统在任何情况下都能稳定、可靠地运行， 不受外界因素干扰。
消防排水泵主要有离心式、轴流式和 混流式三种类型，根据不同的使用环 境和流量要求选择合适的排水泵。
消防排水管道
消防排水管道的作用
消防排水管道是用来输送消防废水到消防排水泵的管道，其作用 是将废水从着火区域及时排出。
消防排水管道的材料
消防排水管道一般采用钢管、铸铁管、塑料管等材料制成，具有耐 压、耐腐蚀、耐高温等特点。
系统组成与分类
系统组成
消防给水系统、消防排水系统、消防 水池、消防水箱等。
分类
根据用途可分为室内消火栓系统、室 外消火栓系统、自动喷水灭火系统等 。
消防给排水的重要性
保障生命财产安全
消防给排水系统在火灾扑救和应 急救援中起到至关重要的作用， 能够及时控制火势，减少火灾损
失。
提高建筑安全性能
消防给排水系统的设置能够提高建 筑物的安全性能，降低火灾风险， 保障居民和员工的安全。
消防排水管道的安装
消防排水管道应安装在楼层的吊顶内或地下室内，要保证管道的坡 度和流畅性，同时要做好防漏、防震、防水等措施。
消防废水处理
消防废水处理的重要性
消防废水可能含有大量的有毒有害物质，如重金属、化学 物质等，如果不经过处害。
消防废水处理的方法
常见的消防废水处理方法包括物理法、化学法和生物法等， 根据废水的性质和排放标准选择合适的处理方法。
