2018年中考物理二轮专题三《作图题》
2018年中考物理二轮专题三《作图题》
题型概述
1.作图题是中考物理试题中必考题型之一，分值在6分左右，江苏十三大市中的作图题通常有三个不同类型的作图题:光学类型、力学类型、电磁学类型.
2.作图题要求学生使用正确规范的物理符号，准确运用物理规律，展现分析物理问题的思维方法，凸显学生运用物理知识分析问题、解决问题的能力严谨、细致是做好作图题的重要保证.
3.作图要求:作图题解答以画图为主，作图要认真，不要潦草，画直线要用直尺，虚线、实线要分清，细节要明白，符号要规范.
归类探究
类型一光学作图
中考中，光学作图要求学生会根据具体的物理情景，运用光的直线传播、反射和折射熟练、准确地作出图形.
初中几何光学作图主要体现在三个方面:
1.光的直线传播:如小孔成像、日食、月食的形成等.
2.光的反射:如利用平面镜改变光路，平面镜成像，利用反射定律作图.
3.光的折射:如光在两种介质中传播，光在透镜中折射的光路图.
例1 (2017·岳阳)作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹).
例2 (2017·自贡)如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线.
类型二力学作图
中考中，力学作图包含作力的示意图，作杠杆的五要素，画出滑轮组的绕线.
1.力的示意图
在作力的示意图时，要画出力的三要素:大小、方向、作用点，并标明力的名称、大小和单位一般力的作用点画在物体上(重心处);如果两个力大小不等，则线段的长短不同;如果力是平衡力，则线段长度一定要相等.
2.作杠杆的五要素
动力、阻力的作用点画在杠杆上，动力、阻力的方向满足使杠杆绕支点的转动方向相反.力臂是支点到动力(阻力)作用线的距离，按照“一点二线三距离四标号”的步骤作图.
3.画出滑轮组的绕线
滑轮组的绕线按照“奇动偶定”的规律，如果是奇数段绳子吊着动滑轮，则绳子的起点
在动滑轮上;如果是偶数段绳子吊着动滑轮，则绳子的起点在定滑轮上.
例3 2017·无锡)如图所示，用手指顶在刻度尺上O点，刻度尺水平静止.请在图中画出此时刻度尺受力示意图.
例4 ( 2017·徐州)如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L.
例5 (2016·徐州)如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法.
类型三电磁学作图
1.按照电路图连接实物图.电路的连接一般按照从电源的正极出发，顺着电流的方向连接到各用电部分，直到电源的负极结束.根据实物图画出电路图，要求画出方框式样的电路图布局，连线不能交叉，各元件要对应.
2.家庭电路
三线插座按照“左零右火中接地”的原则接线;开关与用电器之间串联，且开关的一端要先接在火线上.
3.磁体的磁感线
在磁体的外部，磁感线都是从磁体的N极出发，回到S极.小磁针静止时N极所指的方向就是该点的磁场方向.
4.安培定则
判断通电螺线管的磁极，让变曲的四指指向螺线管中的电流方向，大拇指所指的方向就是通电螺线管的N极.
5.电磁继电器
分控制电路和受控电路一般情况下控制电路由低压电源、电磁铁组成;受控电路由高压电源、用电器、动触点、静触点组成.
例6根据实物图，在方框内画出它的电路图.
例7 (2017·河南)图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度.请将电路图连接完整，使其符合安全用电的原则.
例8 (2017·扬州)根据小磁针静止时的指向在图中标出通电螺线管的N,S极和电流方向.
针对训练
1.(2017·临沂)在图中画出反射光线对应的入射光线.
2. (2017·山西)如图所示，是光线经过平面镜反射后的光路图，请你在图中适当的位置画出平面镜，并标出反射角的度数.
3. ( 2017·连云港)如图所示，一束光从空气斜射向水面，入射光线及法线已画出，请画出这条入射光线的反射光线和折射光线(注意角度特点并标出箭头方向).
4. ( 2017·西宁)请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图.
5. ( 2016·常州)平静水面上的小鸟和水中的小鱼，某时刻的实际位置如图，水面一侧C点的人眼恰好看到它们在水中的像重合.以小鸟眼睛A点代表小鸟，以小鱼眼睛B点代表小鱼.请画出小鸟在水中像的位置以及人眼看到小鱼的光路图.(保留作图痕迹)
6. ( 2017·镇江)形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图.
7. ( 20l7·毕节)请作出小球所受重力的示意图和小球对墙壁压力的示意图.
8. ( 2016·玉林)如图所示，小明用羊角锤拔铁钉，请画出在A点施加最小动力F的示意图及其力臂L.
9. ( 2016·广东)用如图所示的滑轮组提升重物，用笔画线代替绳子画出最省力的绳子绕法.
10. ( 2017·兰州)根据电路图，以笔画线代替导线连接实物电路.
11. ( 2016·扬州)如图所示，S1是光控开关，夜晚自动闭合，白天断开;S2是声控开关，有声
音时自动闭合，安静时断开请将图连接成声光控楼道节能照明电路.
12. ( 2016·云南)请标出图中小磁针的N极.
13. ( 2017·苏州)在图中，标出通电螺线管的N极和磁感线的方向.
参考答案
归类探究
例1.
例2.
例3.
例4.
例5.
例6.
例7.
例8.
针对训练1. 如图所示
2. 如图所示
3. 如图所示
4. 如图所示
5. 如图所示
6. 如图所示
7. 如图所示
8. 如图所示
9. 如图所示
10. 如图所示
11. 如图所示
12. 如图所示
13. 如图所示。
2018中考物理总复习专题3作图题含参考答案
专题三作图题,专题特征【题型特点】作图题是中考的常考题型，它的主要特点是简洁、直观、形象。
作图题既可以反应基本的物理概念和规律，也可以将物理有关知识通过数学方式表达出来。
它是建立物理模型的最好表达形式，许多物理问题就是将文字叙述转化为图像模型而得以解决。
通过学习作图题，可以锻炼学生的思维能力、设计能力、创新能力和基本作图技巧。
作图题是中考常见的、基本的题型，一般是根据题目的要求，作出适当的图像、图线，它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于同学们对物理问题的深化理解和认识。
因此，作图题不仅能锻炼大家的作图技能，还能培养其严谨认真的科学态度。
中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查同学们作图的基本技能和应用作图技能解决物理问题的能力。
如果不理解相关的概念和规律，要想作出正确的图是绝对不可能的。
【题型解读】续表【解题技法】光学作图题(1)内容：光的直线传播、小孔成像、影子的形成、光的反射、平面镜成像、光的折射、凸透镜成像等。
(2)作图方法：根据光学定律、规律、原理或性质，结合几何知识作图。
(3)注意事项：光线用箭头表示传播方向；法线、反向延长线、虚像画成虚线；平面镜成像时，像与物关于镜面对称，反射光线的反向延长线过像点；折射时，空气中的角大，理解透镜成像等。
题型一 光的反射作图【例1】(2014遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB 在平面镜中所成的像。
【解析】先作出端点A 、B 关于平面镜的对称点A ′、B ′，用虚线连接A ′、B ′即为物体AB 的像。
【答案】如图所示：【方法归纳】平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反，即像与物关于平面镜对称。
注意平面镜成像的基本特点是物与像关于平面镜对称；所有的反射光线的反向延长线都要过像点。
题型二 光的折射作图【例2】(2016遵义中考)如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小。
2018年中考物理光的直线传播专题练习(含解析)
光的直线传播一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小.如图所示的四种情景中，属于光的直线传播的是（）. 透过树林的阳光. 镜中的人像. 倒映在湖中的桥. 看见海面下的冰山.夜晚某人在一盏路灯下，先走近路灯后走远，此人影子的长短变化情况是（）. 逐渐变长. 逐渐变短. 先变长，后变短. 先变短，后变长.如图所示，对下列光学现象的描述或解释错误的是（）. 图（）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律. 图（）中木工师傅观察木板是否平整，是利用了光的直线传播特点. 图（）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的. 图（）所示是太阳光经过三棱镜色散后的色光排列情况.“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如图，它们与物理知识对应关系正确的是（）. 手影﹣平面镜成像.摄影﹣光的反射. 投影﹣凸透镜成像.倒影﹣光的折射.对于光速的大小, 下面叙述正确的是（）. 水> 空气>玻璃. 空气>水>玻璃. 玻璃>水>空气. 空气>水＜玻璃.下列物体中不属于光源的是（）. 月亮. 烛焰. 打开的电灯. 太阳二、多选题.下列关于光现象的说法中正确的是（）. 日食和月食是由于光的直线传播引起的. 电视机的遥控器发出的是人眼看不见的红外线. 很厚的玻璃板看起来变薄了是由于光的折射引起的. 红色的牡丹花看上去为红色是由于它吸收红光，反射其他色光引起的.水是人类生存最重要的资源之一，下列与水有关的数据中正确的是（）. 一瓶矿泉水的质量约为. 声音在水中的传播速度为. 光在水中的传播速度约是真空中的. 水可以在℃时沸腾.下列关于“光现象”的说法错误的是（）. 池水看起来比实际浅，这是由于光的反射引起的. 浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的. 路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的. 因为光路可逆，所以甲从平面镜中看到乙的眼睛，乙也能从平面镜中看到甲的眼睛.下列叙述中用到了与如图所示物理规律相同的是（）. “海市蜃楼”. “杯弓蛇影”. “凿壁偷光”. “立竿见影”.“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等．以下列出的“影”与物理知识对应关系正确的是（）. 手影﹣﹣光的直线传播. 皮影﹣﹣光的反射. 倒影﹣﹣平面镜成像. 摄影﹣﹣光的反射三、填空题.观测日食不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如图所示的简便方法：一是准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，这是利用成像原理；二是将手指展开互相垂直叠放，只留有小缝隙，对着阳光，在白纸上观察太阳的像，这是利用了成像的原理．日食的形成可以用来解释，此时太阳、地球、月球正好在同一直线上，处在中间位置的是．.通常情况下，声音在空气中传播的速度约．某次打雷时，看到闪电后才听到雷声，由此可以估算出发生雷电处离你的距离为．.小明看到闪电后才听到雷声，是因为声的传播速度比光的传播速度．打雷区距小明（光的传播时间忽略不计），这个例子说明声音可以传递．.影子形成的原因是．.纪念抗战胜利周年大阅兵中，仪仗队队员们之所以能够站得这么整齐是利用了光的原理，我们从电视中看到的五颜六色的画面都是由三种颜色的色光混合而成的．四、解答题.激光测距技术广泛应用在人造地球卫星测控、大地测量等方面．激光测距仪向目标发射激光脉冲束，接收反射回来的激光束，测出激光往返所用的时间，就可以算出所测天体与地球之间的距离．现在利用激光测距仪测量月、地之间的距离，精度可以达到±．已知一束激光从激光测距仪发出并射向月球，大约经过反射回来，则地球到月球的距离大约是多少千米？五、作图题.请在图中用光路图作出井底之蛙“观天”的最大范围．.如图所示，为一光屏，、是一个窗户的上下边沿，是光源，试在上确定光源能照亮的范围（用斜线表示）.六、实验探究题.小明用遥控器控制电视机时，想知道遥控器发出的究竟是红外线还是激光.（）他将遥控不对着电视机而是对着旁边的墙，发现也可以控制电视机.于是，他认为遥控器发出的是激光.他是（对不对）的，原因是激光和红外线都是光，都可以发生光的. （）设计一种能够区分激光和红外线的方法：.（）小红在研究光的反射定律的时候，想在白纸上具体去记录光路从而测量反射角和入射角的大小，他先确定入射点，画出反射面和法线，按下激光笔的开关就有了入射光线和反射光线，一松手（开关断开）光线又没有了.你有什么办法能够在白纸上记录出光路.七、综合题.星期天，小明约小刚逛公园，在游玩时，他俩从物理的光学角度讨论起了下列问题：（）太阳光通过三棱镜后被分解成七种颜色的光,这种现象叫做光的现象．（）利用可以使荧光物质发光的性质，可以检验钞票的真伪，的热效应最显著．（）阳光下，小明看见自己在地面上留下了影子，可以用光的知识来解释.看见公园中红色的花朵，是因为花朵 (反射吸收)红色光的缘故．（）来到湖边，小刚看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的形成的像．（）蜻蜓在平静的水面上空飞行，蜻蜓在水中的“倒影”是它的像(虚实)，蜻蜓距水面，他们看到“倒影”紧贴河底，则河底实际深度 (大于等于小于)，蜻蜓飞到地面上空却看不到倒影，因为光在地面上发生了反射(漫镜面)．答案解析部分一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示【答案】【考点】光源【解析】【解答】解：因为光的传播方向是确实存在，为了分析探究，于是用一条有方向的实际直线表示，即光线，所以光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法．故正确，错误．光源是能发光的物体，所以能发光，但不是射出光线，故错误，光线只是表示光传播方向的一条直线，并不是很细的光束，故错误．故选．【分析】知道光的传播方向是确实存在，但难以分析探究，于是用一条有方向的直线表示，这种用一个抽象的“模型”来形象地突出事物的主要特征的方法．.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小【答案】【考点】光直线传播的应用【解析】【解答】小孔成像是由于光在同种均匀介质中沿直线传播形成的。
2018年江苏省十三大市中考物理真题分类汇编《作图题》(含答案)
江苏省2018年十三大市中考物理作图题汇总1．如图所示，体操运动员单脚站立在平衡本上，处于静止状态，请在图中画出运动员受到所有力的示意图．2．透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置（1）. 答案：（2）. 答案：（1）按照题目要求作图：画出图中入射光线的折射光线。
【解析】先过入射点作水面的垂线，即法线，当光从空气斜射入水中时，折射角小于入射角，由此在法线右侧的水中画出折射光线。
如图所示：【点评】此题考查了折射光路的画法，关键是记熟光的折射定律，明确折射角与入射角的关系。
（2）画出图中静止在水平桌面上的茶杯对桌面压力的示意图。
【解析】画水杯对桌面的压力，受力物体是桌面，所以作用点在桌面上，从力的作用点起，沿力的方向画一条带箭头的线段。
如图：【点评】本题主要考查了学生对力的示意图的理解和掌握。
是一道基础题。
（3）画出图中动力F1的力臂L1。
【解析】已知支点为O，过点O作力F1作用线的垂线段，即为F1的力臂L1，如图所示：【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。
②确定力的作用点和力的方向，画出力的作用线。
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
（4）根据图中小磁针的指向标出电源的“+”、“﹣”极。
【解析】小磁针静止时S极靠近螺线管，则说明螺线管右侧为N极，则用右手握住螺线管，大拇指向右，则电流由左侧流入，即电源的左侧为正极；故答案如图所示：【点评】因我们常用小磁针来指示磁感线的方向，故本题也可由小磁针N极的指向来判断螺线管磁感线的方向，则根据磁感线的特点可判出磁极，再由右手螺旋定则判出电源的正负极。
3.（2018连云港）作图题（1）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。
【解答】解：入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向延长线过焦点。
连接入射光线一侧的焦点和折射点，并延长两点的连线，标出光线的方向。

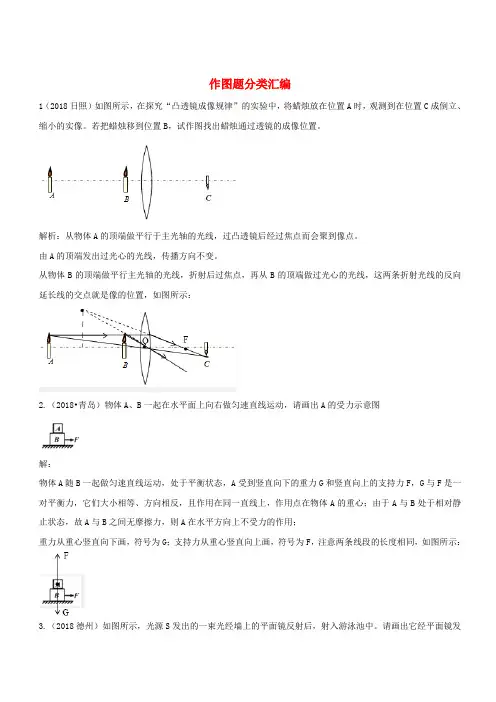

2018中考物理真题分类汇编作图题分类汇编(含解析)
作图题分类汇编1（2018日照）如图所示，在探究“凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到在位置C成倒立、缩小的实像。
若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
解析：从物体A的顶端做平行于主光轴的光线，过凸透镜后经过焦点而会聚到像点。
由A的顶端发出过光心的光线，传播方向不变。
从物体B的顶端做平行主光轴的光线，折射后过焦点，再从B的顶端做过光心的光线，这两条折射光线的反向延长线的交点就是像的位置，如图所示：2.（2018•青岛）物体A、B一起在水平面上向右做匀速直线运动，请画出A的受力示意图解：物体A随B一起做匀速直线运动，处于平衡状态，A受到竖直向下的重力G和竖直向上的支持力F，G与F是一对平衡力，它们大小相等、方向相反，且作用在同一直线上，作用点在物体A的重心；由于A与B处于相对静止状态，故A与B之间无摩擦力，则A在水平方向上不受力的作用；重力从重心竖直向下画，符号为G；支持力从重心竖直向上画，符号为F，注意两条线段的长度相同，如图所示：3.（2018德州）如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。
请画出它经平面镜发生反射及进入水中发生折射的光路图。
___________【答案】【解析】过入射点作法线，根据光的反射定律反射角等于入射角，作出反射光线；再根据当光从空气斜射入水中时，折射角小于入射角，作出其折射光线，如图所示：4.（2018日照）某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。
他们用的实验器材如图所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。
（1）请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。
（2）实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫转换法。
（3）接好电路，闭合开关，通电一段时间后，右（填“左”或“右”）侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，电阻越大，所产生的热量越多。
2018全国中考物理专题分类——作图题
28．（2018•青岛）设计一个病床呼叫电路。
要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。
请在图中连线，形成符合要求的完整电路图。
【分析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。
由此分析电路连接并画出电路。
【解答】解：由题知，S1控制指示灯L1，S2控制指示灯L2，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，所以电铃串联在干路上，如图所示：【点评】此题主要考查学生会设计串联电路和并联电路，本题的关键是正确分析两灯以及电铃的连接方式。
20.（2018·聊城）踢出去的足球在操场上慢慢滚动后停下来，在图乙中请画由在操场上向左滚动的足球受力的示意图。
17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：17．（2018·贵阳）如图所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：（1）木块滑出小车前受重力的示意图：（2）木块从离开小车到落地这一过程的运动轨迹。
【解答】解：过物体的重心沿竖直向下的方向画一条带箭头的线段，符号为G；木块离开小车后由于惯性继续向前运动，由于受重力作用而下落，运动轨迹如图所示：21.（2018•南京）如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图。
（作图时用方框代替小明）【分析】首先对所要表示的力进行分析，再用带箭头的线段来表示出力的大小、方向、作用点。
【解答】解：小明沿滑道下滑，则滑道对小明有垂直于滑道向上的支持力F和摩擦力f，因小明沿滑道下滑，故小明受到平行于滑道向上的摩擦力，如图所示：【点评】画力的示意图，最主要是明确力的大小、方向和作用点。
中考物理《作图专题》复习课件
２．杠杆平衡条件(二力二臂三点)
ａ.确定力的作用线,与力臂垂直
b .确定力的作用点,一定画在杠杆上
c .确定力的方向和大小.
例2、如图中ABO可看成杠杆，O 为支点， 请在图中画出该杠杆的动力臂和所受阻力 的示意图。（注意动力的方向、阻力的作 用点）
变式训练：站在地面上的人想用尽可能小的力提 升水桶，请在图中画出滑轮组绳子的绕法。
作法归纳：①滑轮组画绕线要记住：看清 省力要求，先内后外，不重复绕。②看清 对力方向的要求。
光学作图
关键:
一定要符合光学的成像规律;除了真实的光线和 物体实像画实线外,其它线和虚像都要画虚线
1、反射类作图 2. 折射类作图 3、利用平面镜成像原理或特点作图 4、 透镜的三条特殊光线光路图
作法归纳：①连接电路应注意结合安全用 电的要求和原则（家庭电路是并联，保险 接在火线上，先走开关后走灯，三孔插座 中接地，左零右火不忘记）。②连接电路 应注意各个用电器的特殊要求。
磁学作图
关键:
一定要符合磁极之间作用的相互规律和右 手螺旋定则. 右手螺旋定则:
用右手握住通电螺旋管,让曲折的四指所指的方向 跟电流的方向一致,那么大拇指所指的那一端是通电螺 旋管的N极
光学类： （1）光的反射和折射的光路图； （2）利用平面镜成像原理或特点作图；（3） 透镜的三条特殊光线光路图；
电磁学类： （1）设计电路图或连接实物图； （2）电与磁作图(画磁感线、螺线管的绕法，标 明磁体磁极、磁针指向、电流方向等)。
力学类作图
１．力的示意图 沿力的方向用一条带箭头的线段表
变式训练：铡刀铡草时的示意图如图所示.
中考物理二轮专题突破：经典电磁学作图题
2018中考物理专题复习：经典电磁学作图题1．（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
2．（2017•兰州）根据电路图，以笔画线代替导线连接实物电路。
3．（2017•新疆）如图请根据电路图1，用笔画线代替导线来连接实物图2．（注意导线不允许交叉）4．（2017•扬州）如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
4题 5题5．（2017•曲靖）将图中电路连接完整，要求：滑动变阻器的滑片向右滑动时，灯泡亮度增加。
6．（2017•贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。
要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择。
6题 7题 8题7．（2017•淄博）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
8．（2017•绥化）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。
9．（2017•广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路。
9题 10题 11题10．（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接。
要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉。
11．（2017•内江）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图。
12．（2017•六盘水）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你将它们分别正确的接入电路中。
13．（2017•营口）小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
山东省潍坊市中考物理 专题复习攻略三 作图专题
专题复习攻略三作图专题作图题是中考的常考题型，它的主要特点是简洁、直观、形象。
作图题既可以反映基本的物理概念和规律，也可以将物理有关知识通过数学方式表达出来。
它是建立物理模型的最好表达形式，许多物理问题就是将文字叙述转化为图像模型而得以解决。
通过学习作图题，可以锻炼学生的思维能力、设计能力、创新能力和基本作图技巧。
这类试题从涉及的知识点上可分为力学作图题、光学作图题和电学作图题等。
题型1 力学作图题力学作图题的命题热点有三个，一是作力的示意图，二是杠杆作图，三是组装滑轮组。
力的示意图经常以重力、拉力、压力、摩擦力、浮力为命题点，侧重考查力的作用点和力的方向；杠杆作图命题的主要形式是寻找力臂，或者根据杠杆平衡条件，或已知杠杆图形确定最小动力的方向；组装滑轮组的命题主要是根据要求确认拉力的方向和滑轮组的绕线，试题难度一般不大。
1.力的示意图【例1】 (2016·厦门)在图专3-1中，投出去的篮球在空中飞行。
不考虑空气阻力，请在图中画出篮球的受力示意图。
图专3-1【解析】作力的示意图时，应先确定物体受到哪些力，然后再确定力的作用点及力的方向，这是作力的示意图的关键。
篮球在空中飞行时，不考虑空气阻力，所以篮球只受重力。
篮球受到的重力的作用点在篮球的球心上，重力的方向竖直向下，然后沿重力方向画一条带箭头的线段表示这个力，如图专3-2所示。
【答案】如图专3-2所示。
图专3-22.杠杆作图【例2】 (2016·山西)如图专3-3所示，分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴。
以O为支点，请你画出拉力F的力臂。
图专3-3【解析】本题考查杠杆力臂的作图。
画力臂分四步：一找点、二画线、三作垂线段、四标签。
找点就是找杠杆的支点，图中为O点；画线是画力的作用线，通过力的作用点沿力的方向画一条直线；作垂线段就是从支点向力的作用线作垂线段；标签就是标注力臂的大小及符号。
【答案】如图专3-4所示。
初中物理中考作图题全攻略：专题三 初中力学物理作图题的基本步骤要求及其注意事项
专题三初中力学物理作图题的基本步骤要求及其注意事项力的作图包括：力的示意图，杠杆的示意图，滑轮的绕法等。
作力的示意图时，先分析受力。
受力分析的一般步骤：①先重力(不特别指明，物体都受重力)；②后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；③最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是否粗糙，是否有相对运动或相对运动趋势。
力的示意图：①力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；②沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。
杠杆作图：①确定支点O，动力作用点和阻力作用点；②画出动力或阻力；③沿力的方向画出力的作用线(延长部分用虚线)；④从支点向力的作用线引垂线，支点到垂足距离为力臂；⑤标出力或力臂；⑥画最小动力时，先确定支点到动力作用点之间的连线为最长的动力臂。
一、力学部分——力的示意图力学作图题一般是作力的示意图或杠杆示意图，这种作图题应当注意首先弄清题的具体要求：要你做什么？作力，要画准力的三要素（大小、方向、作用点），如果画压力就要特别注意作用点。
作力臂，一定记住力臂一定过支点。
杠杆所受力的方向要冷静判断，草率就必然会失分。
1.做物体受力示意图题步骤（1）确定受力物体.（2）找到力的作用点(用一小圆点表示).（3）判断力的方向画线段(沿力的方向).（4）标箭头和力的符号(已知大小的标明力的数值和单位).2.画受力的示意图注意事项（1）同一物体受到两个或两个以上的力，作用点一般取在同一个点上.（2）在同一个图中，力越大，表示力的线段越长.（3）表示力的线段要用实线，不能用虚线.3.画力的示意图典型例题解析【例题1】如图所示，物体重20N，按照所给的标度画出物体所受的重力的示意图．【解析】确定力在物体上的作用点即重心，用字母Ｏ来表示，形状规则物体重心在其几何中心；确定力的方向，重力的方向是竖直向下，箭头的方向要竖直向下；用一段长度适当的线段表示20Ｎ．【答案】【技巧】此种题抓住关键是：重力方向是“竖直向下”的真正含义是“指向地心”，与物体的运动状态和所在位置无关．拉力作图、压力作图、摩擦力作图、浮力作图都要参考这个步骤和注意事项。
广东2018年中考物理总复习 课件：第二部分专题训练 专题一 作图专题(共74张)
（3）重力的作用点必须画于物体的重心处. 重力之外 的其他力的作用点均可画于重心处，亦可画于实际作用 处. 作用点一般用符号“O”表示. 一个物体如果同时受 几个力的作用，这几个力的作用点应画于重心处，而且 力越大线段越长；（4）要找准受力物体，确定好力的 方向.
模拟演练 1. 物体M是静止在一水平匀速直线行驶的车厢里的一木 箱，如图2-1-17所示，作出M所受力的示意图. 如答图2-1-16所示.
如答图2-1-10所示.
8. 如图2-1-12所示，一束光从空气垂直射入玻璃砖内， 请画出这束光从玻璃砖射出后折射光线的大致位置. 如答图2-1-11所示.
考点５ 透镜作图（10年6考：2011年、2012年、
2013年、2015年、2016年、2017年） 典例精讲
【例5】如图2-1-13所示，请完成图中光线通过透镜前 或后的光路. 如答图2-1-12所示.
作图的规范化要求：（1）力的示意图通常用线段 的起点或终点表示力的作用点，末端用箭头表示方向. 如果力有具体大小，则要在箭头旁标出力的大小；（2） 要用相应的符号表示力的性质，如重力用专用字母G、 压力和支持力按习惯可用N、摩擦力可用f，其他力均用 F或F加相应的角标表示（角标可用阿拉伯数字、汉字 或字母符号等）；
作图的规范化要求：（1）力臂要用两端带箭头的 实线或实线加大括号，或虚线加大括号表示，然后要用 符号“L”加角标表示；（2）力臂与力的作用线的垂 直关系要用垂直符号标注.
杠杆力臂作图方法指导：画力臂，其实就是数学上 所说的“作点到直线的垂线”，“点”就是指支点O， “直线”就是指力所在的作用线. 找好支点O和力所在 的作用线，就可以画力臂了. 步骤：
画出小球所受力的示意图. 如答图2-1-19所示.
