高压旋喷桩施工方案38221
高压旋喷桩施工方案
高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备（1）施工场地内的地上和地下障碍物已清除或拆迁。
（2）平整场地, 挖好排浆沟、排水沟, 设置临时设施。
（3）测量放线, 并设置桩位标志。
（4）取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料；水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施；批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水：水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括：钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8～9人组成。
（1）班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
（2）操机工1～2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
（3）司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
（4）记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷桩工程施工方案
高压旋喷桩工程施工方案一、工程概况本工程高压旋喷桩主要用于出入口及风道围护结构SMW工法桩与主体围护结构地连墙相交处的封闭止水，SMW工法桩与水泥挡土墙相交处的密封止水，阴角处的土方加固处理，桩径Φ800mm，间距500mm，共计高压旋喷桩数为86根。
二、高压旋喷桩施工方法（一）高压旋喷桩施工主要技术参数确定本工程旋喷桩施工拟采用二重管法高压喷射注浆，主要技术参数通过试桩确定：施工前，选典型的地质条件位置，进行旋喷桩的试桩，以确定施工艺及各种施工参数。
较深层的情况采取钻孔取样法。
根据设计要求检查，成桩效果及咬合效果、凝结情况、固结体强度和渗透系数，最终以确定合理的旋喷桩施工参数，以便全面展开。
材料：以PO 32.5普通硅酸盐水泥为主要材料；水采用自来水，水灰比为1：1.5；空气：压力：0.7Mpa 流量：3L/min喷嘴直径：Φ1.8mm 喷嘴个数：2个浆液：压力：28～32Mpa 流量：80～120L/min喷嘴孔径：Φ2～Φ3mm 提升速度：12～15cm/min喷嘴个数：2个旋转速度：8～10r/min注浆管外径：Φ40mm施工时按此参数进行施工，在施工过程中应密切关注土体的顶升情况，根据具体情况作适当调整。
（二）施工流程高压旋喷桩施工流程（三）施工方法1、平整场地：清除杂物，测量放线，定桩位，在桩位处做好标记。
2、钻机就位：钻机安放在设计孔位上，使钻杆头对准孔位中心，并保持垂直，钻机就位后，必须作水平校正。
施工时旋喷桩管的允许倾斜度不得大于1.5%。
3、钻孔：采用G-2A型工程地质钻机钻孔，成孔直径Ф40～Ф50㎜。
钻孔时，记录地层变化情况，并与地质勘查情况进行核对。
4、插管：插管是将喷射注浆管插入地层设计标高。
在插管过程中，为防止泥浆堵塞喷嘴，可边射水边插管，水压力不超过1Mpa。
若压力过高则易将孔壁射塌。
5、喷射作业：当喷管插入设计深度后，由下而上进行喷射注浆。
喷射注浆使用已确定的参数，值班技术人员必须时刻注意，检查浆液初凝时间，注浆量，泥浆流量，压力，旋转、提升速度等参数是否符合要求，并随时作好记录。
高压旋喷桩施工方案
高压旋喷桩施工方案高压旋喷桩是一种常用的地基处理技术，适用于各种地质条件下的地基加固、地基处理和建筑物基础施工。
本文将介绍高压旋喷桩施工方案，包括施工原理、施工步骤、施工设备和质量控制等内容。
一、施工原理高压旋喷桩施工原理是利用高压旋喷注浆机将水泥土浆或其他地基改良材料注入地下，在注浆过程中旋转钻杆，既形成了孔洞又填充了土壤空隙，从而形成一根坚固的旋喷桩。
二、施工步骤1. 前期准备：确定施工范围和桩径、选择合适的注浆材料、清理施工区域，并确保周围环境安全；2. 行根勘察：确定桩的布置位置和桩基坑的开挖范围，保证施工的准确性和安全性；3. 设备搭建：搭建旋喷注浆机、混凝土搅拌站等设备，并进行调试，确保施工设备运行正常；4. 开挖桩基坑：根据设计要求开挖桩基坑，注意保持基坑的垂直度和土质的稳定性；5. 桩施工：按照设计要求，逐根进行高压旋喷桩施工，包括钻洞、注浆和旋喷钻杆的拔出等步骤；6. 桩顶处理：在桩顶部分进行修整和封堵处理，以确保桩的稳固和密封性；7. 桩检验：进行桩的质量检验和监测，包括桩身的强度和垂直度等指标；8. 后期处理：清理施工现场，保持周围环境的整洁和安全。
三、施工设备高压旋喷桩的施工设备主要包括旋喷注浆机、钻机、混凝土搅拌站、输浆管道和钢管等。
其中旋喷注浆机是关键设备，可以通过调整注浆量和注浆压力来控制桩的质量。
四、质量控制高压旋喷桩的施工质量控制主要包括以下几个方面：1. 注浆量和注浆压力的控制：注浆量和注浆压力直接影响桩的质量，需要根据设计要求进行调整和控制；2. 钻孔的垂直度和直径控制：钻孔的垂直度和直径是保证桩质量的重要参数，需要通过测量和调整控制；3. 桩身的强度和密实性控制：桩身的强度和密实性是保证桩的稳定和承载能力的关键，需要进行质量检测和监测；4. 施工过程的监控和记录：对施工过程进行监控和记录，包括注浆量、注浆压力、孔深、孔径等参数，以便于施工质量的评估和整改。
高压旋喷桩施工方案五篇
高压旋喷桩施工方案五篇篇一：高压旋喷桩施工方案工程概况2.1 工程位置及设计概况2.1.1 工程位置XX附属结构一号风道及A西北口位于XXX2.1.2 设计概况XX附属结构一号风道及A西北口、C东南口、疏散口、二号风道围护结构采用钻孔灌注桩+咬合旋喷桩止水帷幕，一号风道及A西北口、二号风道围护结构钻孔灌注桩为A、B、C、D四种桩，C东南口、疏散口围护结构为A、B、E、F四种类型桩，其中A、B、C型号桩直径为1000，间距为1500mm，D型号桩为800mm，间距为1400mm，E、F 型号桩直径为600mm，间距1200mm，咬合旋喷桩止水帷幕设计情况与钻孔灌注桩桩径有关系，具体情况见下图2.01咬合旋喷桩止水帷幕平面布置图（包括图1、图2、图3），咬合旋喷桩具体设计情况见表2.01咬合旋喷桩工程数量统计表图2.01 咬合旋喷桩止水帷幕平面布置图2.2 工程地质与水文地质条件2.2.1 工程地质XX以厚层粘土、粉土、粉质粘土为主，地层主要为人工堆积层、新近沉积层、第四纪全新世冲洪积层四大层，本场区按地层岩性及其物理力学性质进一步分为10个大层，各地层特征自上而下依次如下：①粉土填土、③粉土、③-1 粉质粘土、③-2 粘土、③-3 粉细砂④粉质粘土、④-1 粘土、⑤-1 细中砂⑥-1 粘土⑥-2 粉土。
2.2.2 水文地质XX附近的地下水主要为上层滞水、潜水和承压水。
上层滞水水位标高为34.65～36.13m，水位埋深为2.6m～4.0m，含水层主要为粉土填土1层。
潜水水位标高为29.12～31.20m，水位埋深为7.5m～9.7m，含水层主要为粉土3层.承压水水位标高为21.21~22.20m，水位埋深为16.5~17.6m，含水层主要为细中砂5-1层，上层滞水分部不均匀，水位不连续，主要接受大气降水、绿地灌溉和自来水、雨水、污水等地下管线的垂直渗漏补给；潜水主要接受侧向径流及越流补给，以侧向径流、向下越流方式排泄；承压水主要接受侧向径流及越流补给，以侧向径流、向下越流方式排泄。
高压旋喷桩专项施工方案三篇
高压旋喷桩专项施工方案三篇篇一：高压旋喷桩专项施工方案1、工程概况XXXX一期工程包括1-3、5-10、12-16、20-23号楼、地库一至四、地库六及配建1，工程地点位于XX市XX区XX国家农业科技园区内，北至XX辅道，东至其他建设用地，南至XX，西至XX东路。
本次项目用地位于地块西南部分。
总建筑面积44310.66m2,其中最大单体建筑面积为4466.88m2；本工程结构类型为框架、剪力墙结构；层数为-1、2、3、4、6层；最大建筑高度20.2米，最大跨度9.5米，最大基坑深度4.9米。
土方开挖22.08万方。
高压旋喷桩施工技术是70年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗的目的，本工程采用最新型PH-5D型高压旋喷桩机。
2、编制根据及工艺特点《建筑地基处理技术规范》《建筑地基基础工程施工质量验收规范》设计专项图纸；见附图（1）施工机具设备简单，施工简便。
（2）具有较好的耐久性，且料源广阔，价格低廉。
（3）噪声小，无污染。
3、适用范围（1）受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小，可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。
（2）可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。
（3）当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。
4、工艺原理及设计要求4.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。

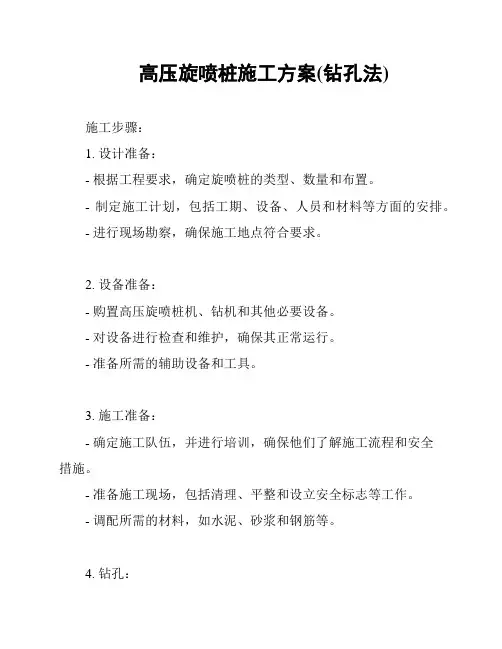

高压旋喷桩施工方案(钻孔法)
高压旋喷桩施工方案(钻孔法)施工步骤：1. 设计准备：- 根据工程要求，确定旋喷桩的类型、数量和布置。
- 制定施工计划，包括工期、设备、人员和材料等方面的安排。
- 进行现场勘察，确保施工地点符合要求。
2. 设备准备：- 购置高压旋喷桩机、钻机和其他必要设备。
- 对设备进行检查和维护，确保其正常运行。
- 准备所需的辅助设备和工具。
3. 施工准备：- 确定施工队伍，并进行培训，确保他们了解施工流程和安全措施。
- 准备施工现场，包括清理、平整和设立安全标志等工作。
- 调配所需的材料，如水泥、砂浆和钢筋等。
4. 钻孔：- 根据设计要求，选择合适的钻孔位置。
- 使用钻机进行钻孔作业，确保孔径和孔深符合要求。
- 定期检查钻孔质量，及时处理可能出现的问题。
5. 进行旋喷桩施工：- 将高压旋喷桩机移至施工现场。
- 将钢筋放入钻孔位置。
- 使用高压旋喷桩机开始施工，将水泥浆注入钻孔，同时旋转喷泉，形成旋喷桩。
- 根据设计要求，控制旋喷桩的尺寸和密度。
- 定期检查施工质量，确保桩体质量符合要求。
6. 施工结束：- 完成所有旋喷桩的施工。
- 清理施工现场，回收和处理废弃材料。
- 进行施工记录和总结，评估施工过程中的问题和改进措施。
注意事项：- 在施工过程中，严格遵守安全规定，确保施工人员的安全。
- 根据现场情况和施工进展，及时调整施工计划。
- 定期检查设备的运行状况，及时进行维护保养。
- 在施工结束后，进行桩体质量检测，确保符合设计要求。
以上是高压旋喷桩施工方案(钻孔法)的简要介绍，具体的施工步骤和注意事项应根据实际情况进行调整和补充。
高压旋喷桩专项施工方案
一、工程概况本工程为某建设项目地基加固工程，采用高压旋喷桩技术进行地基加固。
工程地点位于XX市XX区，施工面积约为XX平方米。
工程地质条件复杂，地基承载力低，为确保工程质量和施工安全，特制定本专项施工方案。
二、施工工艺1. 施工准备（1）技术准备：熟悉设计图纸，掌握工程地质和水文地质资料，了解场地及临近区域内的特殊建筑物分布情况。
（2）机具设备：地质钻机、高喷台车、高压水泵、高速制浆机、贮浆桶、灌浆泵、搅浆桶、移动式空压机等。
（3）作业条件：平整场地，清除地面、地下障碍；开挖排浆沟及过滤沉淀集浆坑；按施工图纸要求和监理人指示选择地质条件具有代表性的区段，进行高喷围井试验，以确定高喷施工技术参数。
2. 施工工艺流程（1）施工放样：按设计图施工并经监理工程师批准的有关参数由测量人员进行测量、放样与定位，并进行统一编号。
（2）造孔：采用地质钻机造孔，要求钻机就位准确，偏差不得大于10mm；钻孔应保护铅直。
（3）插管：钻好孔后，插入旋喷管，进行试喷，确定施工技术参数。
（4）高压旋喷注浆：根据设计要求，采用三管法高压旋喷。
施工前预先准备排浆沟及泥浆池，施工过程中应将废弃的冒浆液导入。
（5）旋喷结束：旋喷注浆完成后，停止注浆，将旋喷管提升至设计标高，成桩。
三、施工质量控制1. 控制桩位偏差：桩位偏差不得大于50mm。
2. 控制桩长：桩长应符合设计要求。
3. 控制桩体质量：桩体强度、密实度应符合设计要求。
4. 控制施工参数：旋喷压力、喷嘴直径、水泥浆浆比重、浆量等应符合设计要求。
四、安全措施1. 严格执行施工安全操作规程，确保施工安全。
2. 加强施工现场管理，防止发生安全事故。
3. 严格执行环保规定，降低施工对环境的影响。
4. 加强对施工人员的培训和教育，提高安全意识。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、总结本高压旋喷桩专项施工方案旨在确保工程质量和施工安全。
在施工过程中，应严格按照本方案执行，确保施工顺利进行。
高压旋喷桩施工方案
高压旋喷桩施工方案高压旋喷桩施工方案一、工程概况本工程地处辽宁省大连市，桩基类型为高压旋喷桩，是用于支撑周边建筑物的重要工程，工程规模较大，总共需要施工100根高压旋喷桩。
施工时间为40天。
二、施工机械1. 高压旋喷桩机：采用国内一流品牌的高压旋喷桩机，能够满足本工程的施工要求。
三、施工组织1. 施工队伍：组建一支由合格的土建施工人员和专业的机械操作人员组成的施工队伍。
四、施工过程1. 施工前的准备工作：（1）组织施工人员进行安全培训，确保施工人员了解桩基施工的危险性和施工安全措施。
（2）准备施工材料和设备，确保施工所需后勤物资的供应充足。
2. 桩基施工工序：（1）确定施工位置：根据设计要求和实际情况，确定桩基位置。
（2）施工前的检查：对施工现场进行检查，确保施工现场的安全性。
（3）进行地面预处理：清理施工区域的杂草和垃圾，确保施工区域的整洁。
（4）设置施工标志和警示标识：设置施工标志和警示标识，提醒周边人员注意施工区域。
（5）机械设备的安装和调试：将高压旋喷桩机安装到施工位置，并进行设备调试。
（6）进行高压旋喷桩施工：根据设计要求，按照施工方案进行高压旋喷桩的施工，确保桩身的牢固性和稳定性。
（7）桩基的验收：对施工完成的高压旋喷桩进行验收，保证施工质量符合设计要求。
五、施工安全措施1. 严格遵守施工现场的安全操作规程，严禁违章操作和违法行为。
2. 所有施工人员必须佩戴个人防护用具，如安全帽、安全鞋等。
3. 施工现场必须明确划定好各区域的分工，确保各作业区域之间的安全距离。
4. 在施工现场设置合适的施工标志和警示标识，提醒施工人员和周边人员注意施工区域的安全。
六、施工进度控制1. 制定详细的施工计划，明确每个工序的时间节点和工作量。
2. 定期召开施工进度会议，及时处理施工中出现的问题，保证施工进度的顺利进行。
3. 加强与业主和监理单位的沟通，及时报告施工进度和工作质量，保持良好的施工合作关系。
七、总结通过本施工方案的制定和执行，可以保证高压旋喷桩施工的顺利进行，保证施工质量符合设计要求，并满足工程进度的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中铁一局集团有限公司沪通铁路站前Ⅵ标旋喷桩施工方案编制：复核：审核：中铁一局集团有限公司沪通铁路站前Ⅵ标项目部2014年9月目录一、编制依据、编制原则及范围 (1)1、编制依据 (1)2、编制原则 (2)3、编制范围 (2)二、工程概况 (3)三、悬喷桩施工方案 (4)3.1、高压旋喷桩施工工艺流程 (4)3.2、施工准备 (4)四、高压旋喷桩施工工艺 (6)五. 质量控制、质量检验 (9)1、保证质量的控制措施 (9)2、技术要求 (10)3、关键工序质量保证措施 (11)六. 安全施工措施 (13)七、文明施工及环境保护 (14)一、编制依据、编制原则及范围1、编制依据1.1《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）；1.2《铁路工程地基处理技术规程》（TB10106-2010）1.3《客货共线铁路路基工程施工技术指南》（TZ202-2008）1.4《铁路路基工程施工安全技术规程》（TB10302-2009）1.5《路基设计图》沪通平安施（路）-32-1、2；1.6《路基设计图》沪通平安施（路）-331.7《路基设计图》沪通平安施（站）-10-21.8《路基设计图》沪通平安施（路）-34-1、-21.9《路基设计图》沪通平安施（路）-35-1、-21.10《路基设计图》沪通平安施（路）-361.11《路基设计图》沪通平安施（站）-11-21.12《站场路基横断面设计大样图图》（站）参-22、编制原则2.1严格按照相关施工规范、验收标准中各项规定和设计文件的各项要求进行编制。
2.2优化施工方案，确保工程质量达到验收标准要求。
2.3采用先进可靠的安全预防措施，确保施工生产和人身安全。
2.4加强环保，不出现环境污染事故。
2.制定文明施工措施，确保文明施工。
3、编制范围新建上海至南通铁路（安亭-南通）站前工程6标4分部管段内所有地基处理旋喷桩施工。
旋喷桩施工本管段范围内旋喷桩数量表如下：二、工程概况四分部管段内地基加固采用Ф50cm旋喷桩加固，桩间距 1.0m，桩长8.8~19.5米，正方形布置。
详见上面表格里四分部管段内的里程范围，旋喷桩采用P.O 42.5普通硅酸盐水泥，设计水泥浆水灰比为0.8~1.0，水泥浆水灰比为由试验室进行配比选定，旋喷桩28天后钻芯取样检测水泥土无侧限抗压强度不小于2.0MPa。
1、地质条件地形地貌：该段为滨海海积平原区，地形平坦开阔，辟为水田、苗圃、民居等；沟渠纵横零星有水塘分布。
地层岩性：(1) Q4ml 人工填土，主要为既有线路基填料，土石等级Ⅰ；（2）-1 Q4m 粉质粘土，褐黄色、灰黄色、软塑，含氧化铁斑点，σ0=100KPa,土石等级Ⅱ；（3）-1 Q4m 淤泥质粉质粘土，灰色~灰褐色、流塑，含云母、少量有机质等，σ0=60KPa,土石等级Ⅱ；（4）-1 Q4m 粉质粘土，灰色~褐灰色、硬塑，含铁锰质结核，σ0=150KPa,土石等级Ⅱ；（4）-3 Q4m 粉土，灰色~褐灰色、中密、饱和，σ0=120KPa,土石等级Ⅰ；（5）-1 Q4m+h粉质粘土，灰色`褐灰色、软塑，含云母、少量有机质等，σ0=100KPa,土石等级Ⅱ；（5）-3 Q3m+al 粉质粘土，灰绿色、硬软塑，σ0=120KPa,土石等级Ⅱ；（8）2 Q3m粉砂，灰色~灰绿色、密实、饱和，σ0=180KPa,土石等级Ⅰ；（8）Q3m 粉质粘土夹粉砂，灰褐色，软塑，夹粉土，粉砂，具交错层理，σ0=140KPa,土石等级Ⅱ；（9）1 Q3m+al 粉细砂，灰色、密实、饱和，σ0=200KPa,土石等级Ⅰ；2、水文地质条件该地区地下水较发育，类型为空隙承压水，地下水稳定水位埋深0.4-4.9m，受大气降水和地表水补给和影响，氯盐化学侵蚀为L1。
3物理地质本段地震动峰值加速度为<0.1g,震动反应谱特征周期为0.65s。
对应地震烈度为7度。
三、悬喷桩施工方案3.1、高压旋喷桩施工工艺流程高压旋喷桩的施工工艺流程如图3.2、施工准备3.2.1、图纸会审组织相关技术人员进行图纸审核，并使有关施工管理人员认真熟悉图纸。
3.2.2、室内配比3.2.3、人员配置投入本工程施工人员，以经验丰富的管理人员和技术工人为骨干，以普工为辅助，技术等级能满足本工程施工对人员配置的要求。
其主要人员配备如下：旋喷桩试桩人员配置3.3采用P.O 42.5级普通硅酸盐水泥。
提前编制好材料计划，根据材料计划采购，水泥、粉煤灰提前进场，已完成各项检验。
水泥棚在施工现场搭设，水泥棚的底部用土填高，使之比周围地面高出30cm～50cm，并铺设一层木板，然后铺设一层塑料布，最后铺设一层彩条布，以确保水泥不受潮变质。
四周要开挖排水沟，若受潮结块不得使用，做到防水、防潮。
3.4、机械准备施工设备的配备要体现出施工中先进的机械设备，配备高效率、低污染的施工设备，以保护环境和改善作业条件，满足工期要求。
本工程主要机具配备如下：旋喷桩施工所需主要机具设备表高压旋喷桩采用间隔跳桩法施工，须待其邻近的桩基施工结束，且强度达到设计要求后进行。
对进场的机具设备进行组装和调试，确保机具的完好率，保证满足施工要求。
旋喷桩施工机械必须配置经国家计量部门确认的具有瞬时检测并记录喷浆量的计量装置及旋喷深度自动记录仪。
其它计量器具、计量设备应经有相关资质的单位进行标定，并贴合格标签才能用于施工。
四、高压旋喷桩施工工艺高压旋喷桩系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度旋转，一面低速徐徐提升(10cm～25cm/min)，使土体与水泥浆充分旋喷混合凝固，形成具有一定强度（0.5～8.0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固。
高压旋喷桩的工作情况如图。
高压旋喷桩工作示意图4.1 桩位测设（1）测量放线:根据设计的施工图和坐标网点测量放出施工轴线。
（2）确定孔位:在施工轴线上确定孔位，编上桩号，依据基准点进行测量各孔口地面高程。
桩位应严格按照图纸设计测设，偏差不得大于50mm。
4.2 确定工艺参数该标段高压旋喷桩施工采用二重管法，采用P.O 42.5级普通硅酸盐水泥，水泥及水泥浆液的水灰比0.8。
为保证施工质量应严格遵守要求，校验施工工艺参数是否合理，高压旋喷桩工艺参数如表所示：高压旋喷桩工艺参数控制参数桩间旋喷桩旋喷提升速度10～25cm/min参数进行高压旋喷桩的后续施工。
4.3 钻机钻孔（1）钻机就位。
钻机主钻杆对准孔位，用水平尺测量机体水平、立轴垂直，钻机要垫平稳牢固。
（2）钻孔口径应大于喷射管外径20～50mm，以保证喷射时正常返浆、冒浆。
（3）施工场地勘察资料不详时，每间隔20m布置一先导孔，查看终孔时地层变化。
（4）造孔每钻进5m用水平尺测量机身水平和立轴垂直1次，以保证钻孔垂直。
（5）钻进过程中随时注意地层变化，对孔深、塌孔、漏浆等情况，要详细记录。
（6）钻孔终孔深度应大于开喷深度0.5～1.0m，以满足少量岩粉沉淀和喷嘴前端距离。
终孔后将孔内残留岩芯和岩粉捞取置换干净。
（7）孔深达到设计深度后，进行孔内测斜，孔深小于30m时，孔斜率不大于0.5%。
（8）测量孔深:钻孔终孔时测量钻杆钻具长度，孔深大于20m时，进行孔内测斜。
4.4下喷射管钻孔经验收合格后，方可进行高压喷射注浆，下喷射管前检查以下事项。
（1) 测量喷射管长度，测量喷嘴中心线是否与喷射管方向箭一致，喷射管应标识尺度。
（2) 将喷头置于高压水泵附近，试压管路应小于20m，试喷调为设计喷射压力。
（3) 施工时下喷射管前进行地面气、浆试喷，即设计喷射压力＋管路压力。
（4) 设计喷射压力＋管路压力为施工用的标准喷射压力，更换喷嘴时重新调试。
（5) 摆喷施工下喷射管前，应进行地面试喷并调准喷射方向和摆动角度。
（6）在下喷射管过程中，为防止泥砂堵塞喷嘴，可边射水、边插管，水压力一般不超过1MPa，若压力过高，则易将孔壁射塌。
4.5 旋喷制浆旋喷机的转速和拌和能力应分别与所旋喷浆液类型和灌浆泵的排浆量相适应，并应能保证均匀、连续地拌制浆液。
保证高压喷射注浆连续供浆需量。
本标段高压旋喷桩施工采用二重管法，采用P.O 42.5级普通硅酸盐水泥，水泥总用量为5503kg m。
水泥浆液的水灰比0.8。
在浆液使用前，检查输浆管路和压力表，保证/浆液顺利通过输浆管路喷入地层。
旋喷用的水泥浆液在进入高压泥浆泵施喷之前，要进行过滤，保证不超过0.5mm的颗粒进入，且无石块等杂质，以免堵塞喷管，配置的灰浆应流动性好，便于泵送、喷射。
4.6 喷射作业高压喷射注浆法为自下而上连续作业。
喷头可分单嘴、双嘴和多嘴。
（1) 当注浆管下至设计深度，喷嘴达到设计标高，即可喷射注浆。
（2) 开喷送入符合设计要求的气和水泥浆，待浆液返出孔口正常后，开始提升。
水泥浆液流量大于30L/min，气压不宜小于0.7MPa，旋喷提升速度10～25cm/min。
（3) 高压喷射注浆喷射过程中出现压力突降或骤增，必须查明原因，及时处理。
（4) 喷射过程中拆卸喷射管时，应进行下落搭接复喷，搭接长度不小于0.2m。
（5）喷射过程中因故中断后，恢复喷射时，应进行复喷，搭接长度不小于0.1m。
（6) 喷射中断超过浆液初凝时间，应进行扫孔，恢复喷射时，复喷搭接长度不小于0.1m。
（7) 喷射过程中孔内漏浆，停止提升，直至不漏浆为止，继续提升。
（8) 喷射过程中孔内严重漏浆，停止喷射，提出喷射管，采取堵漏措施。
（9）为了提高桩的承载力和确保处理质量，在桩底部1m和桩顶3m范围内应适当增加旋喷时间并复喷。
4.7 冒浆在旋喷过程中，往往有一定数量的土颗粒，随着一部分浆液沿着注浆管管壁冒出地面，通过对冒浆的观察，可以及时了解土层状况，判断旋喷的大致效果和断定参数合理性等，根据经验，冒浆（内有土粒、水及浆液）量小于注浆量20%为正常现象，超过20%或完全不冒浆时，应查明原因及时采取相应措施。
(1) 流量不变而压力突然下降时，应检查部位的泄漏情况，必要时拔出注浆管，检查其封密性能。
(2) 出现不冒浆或断续冒浆时，若系土质松软则视为正常现象，可适当进行复喷；如系附近有空洞、暗道，则应不提升注浆管，继续注浆直至冒浆为止，或拔出注浆管待浆液凝固后，重新注浆直至冒浆为止，必要时采用速凝浆液，便于浆液在注浆管附近凝固。
(3) 减少冒浆的措施：冒浆量过大的主要原因，一般是有效喷射范围与注浆不相适应，注浆量大大超过旋喷固结所需的浆量所致。
①.提高旋喷压力（喷浆量不变）；②.适当缩小喷嘴直径（旋喷压力不变）；③.加快提升和旋转速度；4.8 充填回灌每一孔的高压喷射注浆完成后，孔内的水泥浆很快会产生析水沉淀，应及时向孔内充填灌浆，直到饱满，孔口浆面不再下沉为止。
