浅析液晶显示模组技术及常见问题的分析
分析液晶显示模组漏光不良现象的解决策略
分析液晶显示模组漏光不良现象的解决策略摘要:液晶显示模组存在漏光现象是影响模组质量的一个重要问题。
本文主要探讨液晶显示模组漏光的定义、原因以及解决策略。
关键词:液晶显示模组;漏光不良现象;解决策略一､前言随着现代化科技的不断发展，我国已然进入了信息化革命的电子时代，现代电子通讯录越来越发达，液晶显示模组类似的平板显示器也都随着时代的变化进入了人们的生活中，关于显示模组漏光的问题，其漏光的主要存在是由于平板显示器质量存在一定的问题，本文主要对液晶显示模组漏光的原因展开了分析和讨论，然后再用几种常用的检测方式来检测模组漏光的实际原因，并根据漏光的主要原因提出了相应的解决的办法。
二､关于平板液晶显示模组漏光的含义液晶显示器是现代信息化时代常用到的显示设备，该设备有着能耗低、外表轻薄等等诸多优点，其主要由显示器、集成电路、背光板、连接件以及其他电子元件构成的显示模组。
但是液晶显示器时常存在漏光的现象，其漏光现象究竟是什么原因造成的，改现象的存在是不是一种正常的呢？其实面板漏光和面板的组成有着密切关系，首先，液晶显示模组是由显示器、背光和线路板组成的，通常情况下的漏光，是一个非常正常的现象，由于模板漏光的本来原因并不会影响液晶电视显示器的本身亮度，从而更加不会影响到显示器亮屏的速度和显示器的使用寿命，其根本不良影响是会对整个面板造成严重的不良影响。
当背光的LED灯的口位的亮度比其他的区域高的时候，其灯口的位置便会出现亮斑，这就是漏光现象。
三､造成模组漏光的主要原因①液晶显示模组漏光的主要原因。
根据厂家的生产统计分析，液晶电视和显示器造成漏光的主要原因是由于眩光不良所引起的，占据有百分之九十三，所以，对此解决问题的关键在于解决眩光的问题。
②产生眩光的原因。
显示模组眩光的主要原因就是液晶模组的LED灯发射出现的光线是直接照射出来的，而不是通过导光板进行了扩散，另外，还存在着一种情况，就是导光板的制作也会影响光线的扩散，比如导管板制作的不够光滑，就会影响光线经过导光板从而产生了眩光。

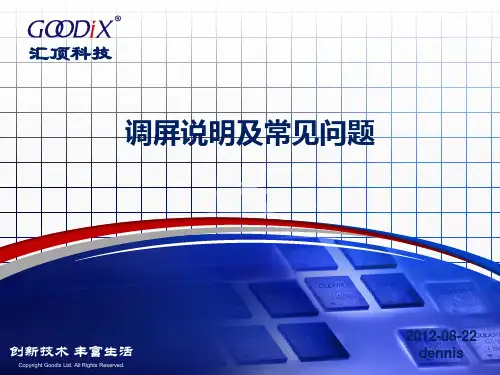

LCM液晶显示模组调屏说明及常见问题
➢ 建议除非是使用非常明确的sensor设计，都应该用悬浮工具来配 置参数
6
Copyright Goodix Ltd. All Rights Reserved.
配置参数步骤
❖ 配置参数调试步骤
➢ 连接测试工具 ➢ 配置参数调节 ➢ 设定判定参数及截图
• 不触摸时，数据抖动不能过大。数据抖动反映出屏的稳定性，原则上抖动越 小越好，应尽量控制在20以内
14
Copyright Goodix Ltd. All Rights Reserved.
配置参数调节
❖ 配置参数效能判断方法（操作特性）
➢ 边缘效果
• 在量产测试工具画线界面，在四边边缘画线，观察画线效果 • 通常以用户实际体验为主 • 边缘特性的效果与屏的pitch有直接关系，在机械测试环境下，其测试判定标
10
Copyright Goodix Ltd. All Rights Reserved.
配置参数调节
❖ 配置参数自检checklist
➢ 工具设置的AVDD是否与方案公司主板供电电压一致 ➢ COF方案检查FPC上VDDIO设计是否与主板IO电平一致 ➢ 坐标原点、分辨率、中断方式是否与方案公司确认过 ➢ Sensor区域是否超过LCD AA区较大面积，若是则需对分辨率进
配置参数调节
❖ 确认方案公司应用基本信息
VDD供电电压* LCD分辨率*
中断触发方式* 坐标原点位置*
！此信息务必确认清楚，调参数时工具所设电压与 实际应用的电压不符时，TP性能会有很大差异。
3
Copyright Goodix Ltd. All Rights Reserved.
浅析液晶显示模组技术及常见问题的分析

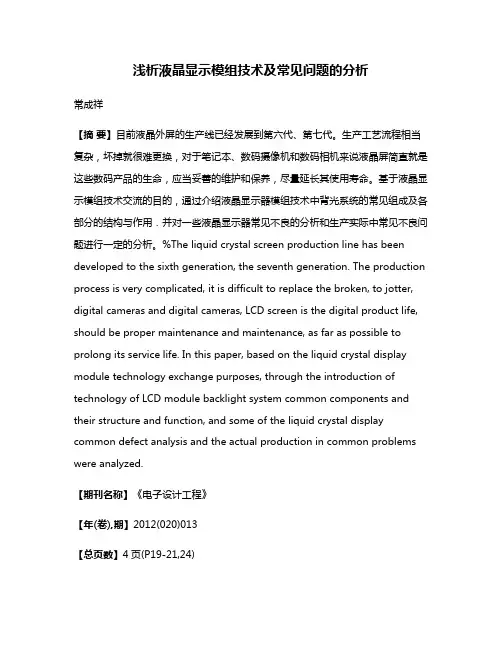

浅析液晶显示模组技术及常见问题的分析常成祥【摘要】目前液晶外屏的生产线已经发展到第六代、第七代。
生产工艺流程相当复杂，坏掉就很难更换，对于笔记本、数码摄像机和数码相机来说液晶屏简直就是这些数码产品的生命，应当妥善的维护和保养，尽量延长其使用寿命。
基于液晶显示模组技术交流的目的，通过介绍液晶显示器模组技术中背光系统的常见组成及各部分的结构与作用．并对一些液晶显示器常见不良的分析和生产实际中常见不良问题进行一定的分析。
%The liquid crystal screen production line has been developed to the sixth generation, the seventh generation. The production process is very complicated, it is difficult to replace the broken, to jotter, digital cameras and digital cameras, LCD screen is the digital product life, should be proper maintenance and maintenance, as far as possible to prolong its service life. In this paper, based on the liquid crystal display module technology exchange purposes, through the introduction of technology of LCD module backlight system common components and their structure and function, and some of the liquid crystal display common defect analysis and the actual production in common problems were analyzed.【期刊名称】《电子设计工程》【年(卷),期】2012(020)013【总页数】4页(P19-21,24)【关键词】液晶;模组;背光;TFT【作者】常成祥【作者单位】东莞康佳电子有限公司,广东东莞523685【正文语种】中文【中图分类】TN873.92现在已经进入一个高速发达的信息时代，信息显示技术在人们社会活动和日常生活中的作用日益剧增。
TFT液晶模组工作原理及常见故障分析
TFT液晶模组工作原理及常见故障分析1.传输信息：通过输入信号，控制扫描电路发送电信号到像素点，像素点是晶体管和液晶分子组成的器件。
2.控制晶体管：晶体管在扫描线和数据线的驱动下打开或关闭，通过改变液晶颗粒旋转的方向来控制光的的透过程度。
3.液晶分子排列：液晶分子根据晶体管的控制电压，发生旋转或排列，改变液晶层的透过度，从而构成显示图像。
4.背光照射：背光模块通过发光二极管或冷阴极灯管等光源提供背景照明，使显示图像可见。
1.显示花屏：当液晶分子排列不正常时，可能会出现花屏现象。
这可能是由于驱动IC损坏、传输线路松动或接触不良、液晶层压强不均等原因引起的。
解决方法包括重新连接传输线路、更换驱动IC或重新调整液晶层的压强。
2.亮度不均匀：液晶屏幕在背光模块的照射下可能会出现亮度不均匀的现象。
这可能是由于背光模块本身存在缺陷、背光光源老化、背光灯管损坏等原因引起的。
解决方法包括更换背光模块或背光光源。
3.显示失真：显示图像在液晶屏幕上呈现出不正常的形状或色彩失真。
这可能是由于驱动IC损坏、像素点出现故障或传输信号干扰等原因引起的。
解决方法包括更换驱动IC、修复或更换故障像素点、排除信号干扰等。
4.反应迟缓：当输入信号到达时，显示器的反应速度变慢。
这可能是由于驱动IC响应速度慢、传输线路故障或液晶层物理性能下降等原因引起的。
解决方法包括更换驱动IC、重新连接传输线路或更换液晶层。
总之，TFT液晶模组的工作原理是利用液晶的光学特性，通过液晶分子的旋转或排列来调制光的透过程度，进而实现显示图像。
常见故障包括显示花屏、亮度不均匀、显示失真和反应迟缓，对应的解决方法可以根据具体情况进行调整和处理。
长虹液晶产品显示原理与常见故障分析(内部资料)
液晶显示技术研究所Aug 2003confidential液晶产品显示原理与常见故障介绍中小屏幕：15”17”(wide) 18”20”液晶显示技术研究所Aug 2003confidential培训内容一、液晶显示原理及重要术语指标介绍二、液晶显示的主要特点及部分重要概念三、液晶电视机芯LP03介绍四、针对LP03机芯的常见故障处理液晶显示技术研究所Aug 2003confidential液晶是一种介于固体和液体之间的物质，它具有液体的流动性也具有固体的有序排列方式；液晶本身不发光，液晶是一种有机化合物，在一定的温度范围内，它既具有液体的流动性、粘度、形变等机械性质，又具有晶体的热（热效应）、光（光学各向异性）、电（电光效应）、磁（磁光效应）等物理性质。
光线穿透液晶的路径由构成它的分子排列所决定。
人们发现给液晶充电会改变它的分子排列，继而造成光线的扭曲或折射，尽而达到显示效果。
液晶和液晶发光原理液晶显示技术研究所Aug 2003confidential平面显示技术分类（FDP ）LCD : Liquid Crystal Display TFT : Thin Film Transistor液晶显示技术研究所Aug 2003confidential阴极射线管显示器——阴极射线管装置较大且占空间平面显示器——平面显示且省空间液晶显示器等离子显示器发光二极管显示器和其他设备在这些平面显示器中又可分为两类，1。
能主动发光的2。
需要背光源而由像素元件控制光通过状态的平面显示技术分类（FDP ）液晶显示技术研究所Aug 2003confidentialTFT LCD 是如何工作的?如何改变光线的亮度当液晶层不施任何电压时，液晶是在它的初始状态，会把入射光的方向扭转90度让背光源的入射光能够通过整个结构当液晶层施以某一电压，液晶会改变它的初始状态，使液晶的排列方向变化，从而改变光的极化方向，因此经过液晶的光会经第二层偏极片后光线的亮度就发生了改变。
TFT液晶模组工作原理及常见故障分析
TFT液晶模组工作原理及常见故障分析一、TFT液晶模组的工作原理TFT液晶模组是一种广泛应用于显示设备中的关键技术。
它由薄膜晶体管（TFT）和液晶显示屏组成。
TFT是一种薄膜半导体器件，可以控制每个像素点的亮度和颜色。
液晶显示屏则是由液晶分子组成的，通过液晶分子的排列来控制光的透过与阻挡，从而实现图像的显示。
TFT液晶模组的工作原理可以简单概括为以下几个步骤：1. 光源照射：TFT液晶模组背后的光源照射到液晶显示屏上。
2. 液晶分子排列：液晶分子根据控制信号的作用，通过电场的作用发生排列变化，从而控制光的透过与阻挡。
3. 光透过与阻挡：根据液晶分子的排列情况，光可以透过或被阻挡。
透过的光通过液晶显示屏上的彩色滤光片，形成彩色图像。
4. 图像显示：通过液晶显示屏上的像素点的排列，形成完整的图像。
二、TFT液晶模组的常见故障分析1. 显示屏无法亮起：可能的原因包括电源故障、信号线松动、背光灯损坏等。
解决方法是检查电源连接情况，确认信号线连接是否正常，检查背光灯是否需要更换。
2. 显示屏出现亮度不均匀：可能是由于背光灯的老化或损坏导致的。
解决方法是更换背光灯。
3. 显示屏出现颜色失真：可能是由于彩色滤光片损坏或液晶分子排列异常导致的。
解决方法是更换彩色滤光片或调整液晶分子排列。
4. 显示屏出现漏光或暗点：可能是由于液晶分子排列不正常或像素点损坏导致的。
解决方法是调整液晶分子排列或更换像素点。
5. 显示屏出现闪烁：可能是由于信号干扰或刷新率不匹配导致的。
解决方法是检查信号线的连接情况，调整刷新率。
6. 显示屏出现触摸失灵：可能是由于触摸传感器损坏或触摸面板污染导致的。
解决方法是更换触摸传感器或清洁触摸面板。
总结：TFT液晶模组是一种广泛应用于显示设备中的关键技术，它通过控制液晶分子的排列来实现图像的显示。
常见的故障包括显示屏无法亮起、亮度不均匀、颜色失真、漏光或暗点、闪烁以及触摸失灵等。
针对不同的故障原因，可以采取相应的解决方法，如检查电源连接情况、更换背光灯、调整液晶分子排列等。
液晶模组不良解析及案例分享
X1-9：偏光片尺寸设计较小，单边小于AA区1.0mm
X1-3：灯焊在PCB板上，需要有焊脚引线，PCB 板上胶带无法贴到焊脚处导致背光漏光。
X1-10：上铁框开口距离Panel边缘较小，≤0.3mm
X1-4：元件区没有用BM胶带盖住。 X1-11:使用窄边框Panel，客户泡棉开窗只压在胶框上。
X1-5：BM胶和胶框挡墙间隙较大为单边0.2mm。 X1-12：BM胶带开口大于VA区，CF和铁框间隙
environment
material
© 2014 天马微电子股份有限公司. All rights reserved
*
3PB fail
模组整体性的不良解析思路
案例分享
© 2014 天马微电子股份有限公司. All rights reserved
*
液晶模组不良解析及案例分享
目录 Directory
1 模组整体性的不良解析思路 2 背光部材整体性的不良解析思路 3 面板部材整体性的不良解析思路 4 模组包装整体性的不良解析思路
© 2014 天马微电子股份有限公司. All rights reserved
*
模组整体性的不良解析思路
a-d :5mm COG:1mm 上下EPE :2mm Gap:2mm
© 2014 天马微电子股份有限公司. All rights reserved
*
模组包装整体性的不良解析思路
用Tray包装，有以下设计建议： 非抽真空包装:
1）产品表面到上一个Tray底面间隙2mm以上 (过大，包装数 量就减少，容易晃动)
操作者
脏污是否来自包装车 间
环境
是否有要求内含抗静 电PET Tray
浅析液晶显示模组技术及常见问题的分析
的 制 造 过 程 中发 生 的 。 由 于 液 晶 不 会 发 光 ， 因此 需 要 借 助 其
他 光 源 来 照 亮 ， 光 系 统 的作 用 就 在 于 此 ， 光 源 的好 坏 能 背 背 直 接 影 响显 示 效 果 ， 通 常 也 是 影 响 液 晶 显 示 器 的 寿 命 的 关 它
所示 。
法 ． 一 方 法 同样 适 宜 在 Ｒ Ｉ 这 ＦＤ软 件 开 发 过 程 中 采 用 。 文 分 本 析和研究 了 Ｒ Ｉ ＦＤ领 域 的 系 统 结 构 ， 而 推 出 Ｒ Ｉ 从 ＦＤ领 域 构 件 模 型 ；分 析 Ｒ Ｉ ＦＤ软 件 构 件 的分 类 方 法 并 选 择 刻 面 分 类 法 作
ｐｏｕ ｔ ｎｐｏｅｓｓｖｒ ｏ ｌ ａ ｄ ｉｉ ｄｆｃｈｔ ｐａｅｔｅｂｏｅ ，ｏｊｔ ｒ ｄｇｔ ａ ｅａ ｎ ｉｉｌ ａ ｅａ ， ｒｄ ｃ ｏ ｒｃｓ ｉ ｅ ｃｍｐ ｃｔ ， ｔｓ ｉ ｕ ｒ ｌｃ ｒｋｎ ｔ ｏ ｅ， ｉ ａ ｃｍ ｒｓａｄｄ ｔ ｍ ｒｓ ｉ ｙ ｉ ｅ ｉ ｏｅ ｈ ｔ ｉｌ ｇａ ｃ
《 电子设 计 Ｔ￣） ０ ２年 第 １ ２１ ３期
以 上 是 ４个 属 性 彼 此 之 间相 互 正 交 ， 分 体 现 构 件 对 于 充
用户最相关 的特征表 示 ， 较好适 应 Ｒ Ｉ 能 Ｆ Ｄ构 件 库 的发 展 和 刻 面 的兼 容 扩 充 。 该 刻 面 分 类 建 立 的 术 语 空 间树 如 图 ４ ７ ￣
ＣＨＡＮＧ ｈ ｎ － ｉ ｎ Ｃ ｅ ｇｘ ａ ｇ
（ ｎｇ ａ Ｄｏ ｇ ｕ ｎ ＫＯＮＫ Ｅｌｃｒｎｃ ｏ ａ ｙ Ｌｍｉ ｄ，Ｄｏ ｇ ｕ ｎ５ ３ ５ ，Ｃ ｉａ Ａ ｅ ｔｏ ｉｓＣ ｍｐ ｎ ｉ ｔ ｅ ｎ ｇ ａ ２ ８ ６ ｈｎ ）
