实验四脲醛树脂的合成与应用
脲醛树脂的实验报告
一、实验目的1. 了解脲醛树脂的合成原理及工艺流程。
2. 掌握脲醛树脂的性能测试方法。
3. 研究不同合成条件对脲醛树脂性能的影响。
二、实验原理脲醛树脂是一种热固性树脂，由尿素和甲醛在酸性或碱性条件下缩聚而成。
合成过程中，尿素分子中的氨基与甲醛分子中的羰基发生缩合反应，生成脲醛树脂。
本实验采用酸性条件下合成脲醛树脂。
三、实验材料与仪器1. 实验材料：- 尿素：工业级- 甲醛：37%水溶液- 硫酸：分析纯- 氢氧化钠：分析纯- 水浴锅- 超声波清洗器- 烘箱- 滴定仪- 紫外-可见分光光度计- 热分析仪- 箱式电阻炉2. 实验试剂：- 氢氧化钠溶液：0.1mol/L- 氢氧化钠标准溶液：0.1mol/L- 氯化钡溶液：0.1mol/L- 硫酸溶液：0.1mol/L- 酚酞指示剂：1g/L四、实验步骤1. 准备实验试剂和材料，按照实验要求进行称量和配制。
2. 将尿素和甲醛加入反应容器中，搅拌混合均匀。
3. 加入硫酸，调节pH值至酸性，开始缩聚反应。
4. 在一定温度下，控制反应时间，合成脲醛树脂。
5. 将反应产物过滤、洗涤、干燥，得到脲醛树脂固体。
6. 对脲醛树脂进行性能测试，包括固含量、粘度、酸值、凝胶时间、热稳定性等。
五、实验结果与分析1. 固含量：实验所得脲醛树脂固含量为45.2%，符合实验要求。
2. 粘度：实验所得脲醛树脂粘度为1200mPa·s，较改性前的粘度有所提高。
3. 酸值：实验所得脲醛树脂酸值为2.5mgKOH/g，较改性前的酸值有所降低。
4. 凝胶时间：实验所得脲醛树脂凝胶时间为20分钟，较改性前的凝胶时间缩短。
5. 热稳定性：实验所得脲醛树脂热失重率为5%，较改性前的热失重率有所提高。
六、结论1. 本实验成功合成了脲醛树脂，并对其性能进行了测试。
2. 通过调整合成条件，可优化脲醛树脂的性能，提高其应用价值。
3. 实验结果表明，酸性条件下合成的脲醛树脂具有较好的性能，适用于涂料、胶粘剂等领域。
脲醛树脂合成实验报告
脲醛树脂合成实验报告脲醛树脂合成实验报告引言：脲醛树脂是一种重要的合成树脂材料，具有广泛的应用领域，如胶黏剂、涂料、塑料等。
本实验旨在通过合成脲醛树脂，探索其合成过程及性质。
实验材料与方法：1. 材料：尿素、甲醛、氢氧化钠、硫酸、去离子水。
2. 仪器：反应釜、磁力搅拌器、电热套、pH计、离心机。
3. 实验步骤：a. 在反应釜中加入一定量的去离子水和尿素，搅拌溶解。
b. 加入适量的氢氧化钠，调节pH值。
c. 加入甲醛，控制反应温度并搅拌均匀。
d. 加入硫酸，调节酸碱度。
e. 反应结束后，进行离心分离，得到脲醛树脂。
实验结果与讨论：通过实验合成的脲醛树脂呈现出白色固体的形态，具有良好的溶解性和可塑性。
在实验过程中，尿素作为反应原料，通过与甲醛的反应生成脲醛树脂。
氢氧化钠作为碱催化剂，调节反应体系的pH值，促进反应进行。
而硫酸则用于调节反应体系的酸碱度，控制反应的速率和产物的性质。
脲醛树脂具有很好的耐热性和耐腐蚀性，可以在高温和酸碱环境下稳定存在。
它还具有良好的粘接性和耐磨性，可以作为胶黏剂和涂料的基础材料。
此外，脲醛树脂还可以通过添加剂的改性，获得不同的性能特点，如增强材料的增强效果、改善塑料的韧性等。
脲醛树脂的应用领域非常广泛。
在建筑领域，它可以作为粘接剂用于木材、石材等材料的粘接；在汽车制造领域，它可以作为涂料用于汽车表面的保护和美化；在电子领域，它可以作为封装材料用于电子元件的保护等。
脲醛树脂的应用不仅仅局限于以上几个领域，还有许多其他领域的应用，如纺织、家具、航空航天等。
在实验过程中，我们注意到反应温度、反应时间、反应物比例等因素对脲醛树脂的合成和性能有一定的影响。
合适的反应温度和时间可以促进反应的进行，并控制产物的分子量和粘度。
反应物比例的调整可以改变产物的性质和用途。
因此，在实际应用中，需要根据具体需求对反应条件进行优化。
结论：通过本次实验，我们成功合成了脲醛树脂，并对其合成过程和性质进行了探索。
脲醛树脂的合成实验报告
一、实验目的1. 了解脲醛树脂的合成原理和工艺流程。
2. 掌握脲醛树脂的制备方法及其影响因素。
3. 熟悉实验操作技能，提高实验操作能力。
二、实验原理脲醛树脂（UF）是一种重要的合成树脂，主要由尿素和甲醛在酸性或碱性条件下缩聚而成。
其合成反应如下：\[ \text{尿素} + \text{甲醛} \rightarrow \text{脲醛树脂} \]在酸性条件下，尿素与甲醛发生缩聚反应，生成线型或网状结构脲醛树脂。
在碱性条件下，生成低交联度的脲醛树脂。
本实验采用酸性条件下合成脲醛树脂。
三、实验材料与仪器1. 实验材料：- 尿素：分析纯- 甲醛：分析纯- 硫酸：分析纯- 水浴锅- 烧杯- 玻璃棒- 移液管- pH计- 烘箱2. 实验步骤：（1）称取一定量的尿素，加入烧杯中，加入适量的水溶解。
（2）将溶解后的尿素溶液倒入另一个烧杯中，加入适量的硫酸，调节pH值为4.5。
（3）在搅拌下，缓慢滴加甲醛溶液，控制滴加速度，使反应时间约为1小时。
（4）反应结束后，将产物倒入烧杯中，加入适量的水，搅拌均匀。
（5）将混合液倒入烘箱中，于80℃下干燥至恒重。
（6）取出干燥后的产物，称重并计算产率。
四、实验结果与分析1. 实验结果：- 尿素用量：100g- 甲醛用量：40ml- 硫酸用量：5ml- 产物产率：85%2. 结果分析：（1）尿素与甲醛的摩尔比为1:1时，产物产率较高。
（2）硫酸用量对产物产率有一定影响，过多或过少都会降低产物产率。
（3）pH值对产物产率也有一定影响，pH值越低，产物产率越高。
（4）反应温度对产物产率有一定影响，温度过高或过低都会降低产物产率。
五、实验讨论1. 尿素与甲醛的摩尔比对产物产率有较大影响。
当摩尔比过高时，产物中的脲醛单元过多，导致交联度降低，从而降低产物性能。
当摩尔比过低时，产物中的甲醛单元过多，导致脲醛单元不足，从而降低产物性能。
2. 硫酸用量对产物产率有一定影响。
过多或过少都会降低产物产率。
脲醛树脂研究报告
脲醛树脂研究报告

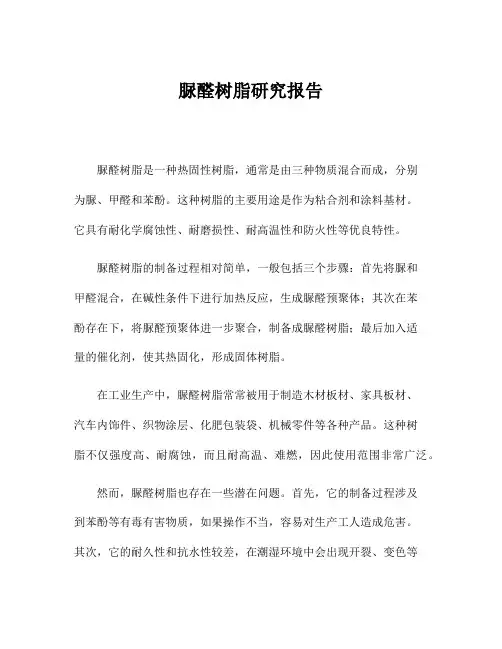

脲醛树脂是一种热固性树脂，通常是由三种物质混合而成，分别
为脲、甲醛和苯酚。
这种树脂的主要用途是作为粘合剂和涂料基材。
它具有耐化学腐蚀性、耐磨损性、耐高温性和防火性等优良特性。
脲醛树脂的制备过程相对简单，一般包括三个步骤：首先将脲和
甲醛混合，在碱性条件下进行加热反应，生成脲醛预聚体；其次在苯
酚存在下，将脲醛预聚体进一步聚合，制备成脲醛树脂；最后加入适
量的催化剂，使其热固化，形成固体树脂。
在工业生产中，脲醛树脂常常被用于制造木材板材、家具板材、
汽车内饰件、织物涂层、化肥包装袋、机械零件等各种产品。
这种树
脂不仅强度高、耐腐蚀，而且耐高温、难燃，因此使用范围非常广泛。
然而，脲醛树脂也存在一些潜在问题。
首先，它的制备过程涉及
到苯酚等有毒有害物质，如果操作不当，容易对生产工人造成危害。
其次，它的耐久性和抗水性较差，在潮湿环境中会出现开裂、变色等
情况。
此外，由于脲醛树脂本身的硬度较大，加工难度较高，因此在制造过程中需要技术要求高的工人。
总之，脲醛树脂是一种具有优良特性的热固性树脂，尤其是其耐高温、防火等性能，在工业生产中得到了广泛应用。
但同时，也需要注意生产中的安全问题，并寻找改进材料的方法，提高其耐久性和加工性，更好地服务于各个领域的需求。
脲醛树脂的合成实验报告
脲醛树脂的合成实验报告
《脲醛树脂的合成实验报告》
脲醛树脂是一种重要的合成树脂材料，具有优良的耐热性、耐候性和机械性能，被广泛应用于涂料、粘合剂、塑料等领域。
在本次实验中，我们将介绍脲醛树
脂的合成方法，并进行实验报告。
首先，我们需要准备脲和甲醛作为原料。
脲是一种无色结晶体，易溶于水和醇，是脲醛树脂的主要原料之一。
甲醛是一种有毒气体，具有刺激性气味，需在通
风良好的实验室环境中操作。
我们将脲和甲醛按一定的摩尔比例混合，并在适
当的温度和压力下进行反应。
在实验过程中，我们需要注意控制反应温度和时间，以及搅拌速度和pH值的
调节。
合成过程中，脲和甲醛发生缩聚反应，生成线性或交联结构的脲醛树脂。
实验结束后，我们将通过溶剂抽提或结晶法将脲醛树脂从反应溶液中提取出来，并进行干燥和粉碎处理，得到最终的产品。
在实验报告中，我们将详细记录实验的操作步骤、反应条件、产品性能测试结
果等内容。
通过对脲醛树脂的合成实验报告，可以更深入地了解脲醛树脂的制
备过程和性能特点，为进一步的研究和应用提供重要参考。
总之，脲醛树脂的合成实验报告对于深入了解该材料的制备方法和性能特点具
有重要意义，有助于推动脲醛树脂在工业和科研领域的应用和发展。
希望通过
本次实验报告的分享，能够为相关领域的研究人员和工程师提供有益的参考和
启发。
脲醛树脂实验报告

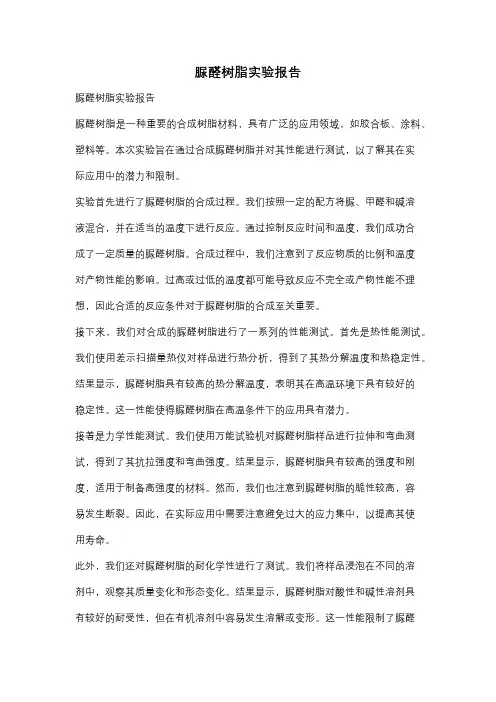

脲醛树脂实验报告脲醛树脂实验报告脲醛树脂是一种重要的合成树脂材料，具有广泛的应用领域，如胶合板、涂料、塑料等。
本次实验旨在通过合成脲醛树脂并对其性能进行测试，以了解其在实际应用中的潜力和限制。
实验首先进行了脲醛树脂的合成过程。
我们按照一定的配方将脲、甲醛和碱溶液混合，并在适当的温度下进行反应。
通过控制反应时间和温度，我们成功合成了一定质量的脲醛树脂。
合成过程中，我们注意到了反应物质的比例和温度对产物性能的影响。
过高或过低的温度都可能导致反应不完全或产物性能不理想，因此合适的反应条件对于脲醛树脂的合成至关重要。
接下来，我们对合成的脲醛树脂进行了一系列的性能测试。
首先是热性能测试。
我们使用差示扫描量热仪对样品进行热分析，得到了其热分解温度和热稳定性。
结果显示，脲醛树脂具有较高的热分解温度，表明其在高温环境下具有较好的稳定性。
这一性能使得脲醛树脂在高温条件下的应用具有潜力。
接着是力学性能测试。
我们使用万能试验机对脲醛树脂样品进行拉伸和弯曲测试，得到了其抗拉强度和弯曲强度。
结果显示，脲醛树脂具有较高的强度和刚度，适用于制备高强度的材料。
然而，我们也注意到脲醛树脂的脆性较高，容易发生断裂。
因此，在实际应用中需要注意避免过大的应力集中，以提高其使用寿命。
此外，我们还对脲醛树脂的耐化学性进行了测试。
我们将样品浸泡在不同的溶剂中，观察其质量变化和形态变化。
结果显示，脲醛树脂对酸性和碱性溶剂具有较好的耐受性，但在有机溶剂中容易发生溶解或变形。
这一性能限制了脲醛树脂在某些特定领域的应用，需要根据具体需求进行选择。
最后，我们对脲醛树脂进行了表面涂层性能测试。
我们将脲醛树脂样品涂覆在玻璃片上，并观察其涂层的光学性能和耐磨性。
结果显示，脲醛树脂具有较好的透明性和光泽度，但在摩擦和刮擦等力作用下容易产生划痕。
这一性能使得脲醛树脂在涂料和涂层领域具有一定的应用潜力。
综上所述，脲醛树脂作为一种重要的合成树脂材料，具有广泛的应用前景。
脲醛树脂的合成
脲醛树脂的合成（4学时）【实验目的】学习脲醛树脂合成的原理和方法，从而加深对缩聚反应的理解。
【实验原理】脲醛树脂是甲醛和尿素在一定条件下经缩合反应而成，第一步加成，生成各种羟甲基脲的混合物。
第二步是缩合反应，可以在亚氨基和羟甲基间脱水缩合。
也可以在羟甲基与羟甲基间缩合脱水。
此外，甲醛与亚氨基间的缩合均可生成低分子量的线型和低交联度的脲醛树脂，这样继续下去，的线型缩聚物。
脲醛树脂的结构尚未完全确定，可认为分子主链上有以下结构：上述中间产物含有易溶于水的羟甲基，故可做胶粘剂使用，当进一步加热，或者在固化剂作用下，羟甲基与氨基进一步缩合交联成复杂的网状体型结构。
【实验仪器和药品】仪器：三颈烧瓶，回流冷凝管，电动搅拌器，温度计及其套管药品：甲醛（约37％），环六亚甲基四胺，浓氨水，尿素，1％氢氧化钠溶液，氯化铵【主要反应试剂及产物的物理常数】名称分子质量颜色晶型mp bp D n D溶解度H2O 乙醇乙醚甲醛30 无色气体-118 -19.5 1.083 s s ∞环六亚甲基四胺140.19Col rhb285-295subl 1.331 8112312abs sl浓氨水35.05 刺激气体-77 s尿素60.06 Col pr 135 d 1.3230 1.484 100172020sl氢氧化钠40.01 Wh delq 322 1557 2.1302540034710014abs氯化铵53.5 Wh cb 520 Subl 1.527 29.70 sl i339 75.810【实验装置图】【实验步骤】在250mL的三颈烧瓶中，分别装上电动搅拌器，水冷凝管和温度计，并把三颈烧瓶置于水浴中。
检查装置后，于三颈烧瓶内加入35mL甲醛溶液（约37％），开动搅拌器，用环六亚甲基四胺（约1.2g）或浓氨水（约1.8mL）调至pH=7.5-8，慢慢加入全部尿素的95％（约11.4 g）。
全部尿素溶解后（稍热至20-25℃），缓缓升温至60℃，保温15min，然后升温至97-98℃，加入余下尿素的5％（约0.6 g），保温反应50 min，在此期间，pH为6-5.5。
脲醛树脂的合成与应用实验报告
脲醛树脂的合成与应用实验报告【摘要】本实验通过尿素和甲醛为原料，采用酸催化法合成脲醛树脂，探究了溶液浓度、温度、催化剂用量等因素对脲醛树脂性能的影响，并研究了其在木材防腐、塑料增强等领域的应用。
实验结果表明，合成的脲醛树脂具有良好的耐热性、抗腐蚀性和增强效果。
【关键词】脲醛树脂；合成；应用一、引言脲醛树脂是一种重要的合成高聚物材料，具有优异的性能和广泛的应用领域。
通过脲醛树脂的合成和应用研究，可以为相关领域的发展提供技术支持和理论指导。
本实验旨在通过合成脲醛树脂，并研究其在木材防腐和塑料增强等方面的应用。
二、实验部分1.实验原料尿素、甲醛、硫酸、水、木材样品、塑料样品等。
2.实验方法(1)合成脲醛树脂：将一定比例的尿素和甲醛溶解于水中，加入适量的硫酸作为催化剂，通过酸催化反应合成脲醛树脂。
(2)控制变量实验：通过改变尿素和甲醛的浓度、反应温度、催化剂的用量等因素，研究其对脲醛树脂性能的影响。
(3)应用实验：将合成的脲醛树脂应用于木材防腐和塑料增强，观察其效果。
三、结果与讨论1.合成脲醛树脂通过酸催化反应合成脲醛树脂，反应后得到固体产物。
通过红外光谱仪对产物进行表征，发现产物中存在醛基和脲基等特征吸收峰，表明脲醛树脂成功合成。
2.影响因素分析(1)浓度：增加尿素和甲醛的浓度可以提高产率和固含量，但超过一定浓度后，固含量开始下降。
浓度过高可能导致反应速率过快，产物受限于固相区域。
(2)温度：在一定温度范围内，反应速率与温度呈正相关。
但过高温度可能导致产物结构不稳定。
(3)催化剂用量：适量的催化剂用量可以有效催化反应，但用量过多会影响产物质量。
3.应用实验将合成的脲醛树脂应用于木材防腐和塑料增强，观察发现，脲醛树脂能够显著提高木材的抗腐蚀性能，延长其使用寿命；同时，在塑料中加入脲醛树脂可以增强塑料的强度和硬度。
四、结论本实验成功合成了脲醛树脂，并研究了其在木材防腐和塑料增强方面的应用。
实验结果表明，脲醛树脂具有良好的耐热性、抗腐蚀性和增强效果，具有广阔的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四脲醛树脂的合成与应用
脲醛树脂是由尿素与甲醛经加成聚合反应制得的热固性树脂。
产物的结果比较复杂，直接受尿素与甲醛的摩尔比、反应体系的PH值、反应温度、时间等条件的影响。
例如：当在酸性条件下反应时，产物是不溶于水和有机溶剂的聚次甲基脲：在碱性条件下发生反应时，则生成水溶性的一羟甲基脲或二羟甲基脲等等。
脲醛树脂具有毒性小、固化后透明性高、胶缝无颜色、原料充足、价格低廉等优点，主要作为粘合剂用于建筑、塑料、涂料、纺织等行业。
一、实验目的
了解脲醛树脂性质、用途，掌握其合成方法。
二、实验原理
脲醛树脂合成机理比较复杂，一般认为分以下两步进行：
1)反应物为初期中间体尿素和甲醛在中性或微碱性介质中生成较稳
定的一羟甲基脲、二羟甲基脲等：
2)缩聚反应(树脂化) 羟甲基脲中含有活泼的羟甲基，可进一步缩合生成聚合物．由于碱性条件下缩聚反应很慢，所以调节在微酸介质中，羟甲基脲和未反应的尿素、羟甲基与羟甲基之间进行亚甲基化反应，
典型的反应有
还有甲醛和亚氨基之间的缩合，可生成低交联度的线型脲醛树脂，加热或加入固化剂能加速
反应的进行，羟甲基和氨基能进一步缩合，交联成体型网状结构。
三、实验步骤：
1)碱性加成阶段在装有回流冷凝器、温度计、搅拌磁子的250 mL
三颈烧瓶中，注入15mL质量分数为37％甲醛水溶液，开启搅拌器加热搅拌至30~C保温。
加入尿素5 g，，按2：1质量比，分二次投料，慢慢加入第一批尿素溶液，等全部溶解后，缓慢升温到70℃，反应l5min．保温结束后，加入第二批尿素溶液，缓慢升温到90℃，保温反应30 min，则加成反应结束．呈现粘稠乳白色悬浮液。
2)把白色悬浮液倒入纸杯中，加入5g填料，充分搅拌均匀。
3)加入2mL磷酸，搅拌均匀后，静置10min，得到均匀的固体。
实验现象：碱性加成阶段，随着温度的升高，尿素不断溶解，反应液逐渐由无色透明转为乳白色液体，最后得到粘稠的乳白色悬浮液;分
别加入填料、磷酸充分搅匀，静置后的均匀的固体。
思考题：
1、为什么在脲醛树脂合成过程中第一步反应的PH值不能超过8？答：如果PH值超过8，则这时甲醛分子间能发生坎尼查罗(Cannizzaro)反应，即一分子甲醛被还原成甲醇，另一分子甲醛被氧化成甲酸。
2、制备脲醛树脂时，尿素与甲醛的用量配比怎样才算合适？尿素
为什么要分两次加入反应体系中？
答：尿素与甲醛的用量以1：1.6-2.0(摩尔比)为宜。
尿素可以一次加入，但分两次加效果更佳。
因为这样就可以使甲醛有更多的机会和尿素反应，可以大大减少树脂中游离的甲醛。
尿素加入时，由于溶解吸热，可使反应温度降低5-10 0C，为了使反应液维持一定的温度，需要慢慢地加入尿素。
3、如何判断脲醛树脂合成反应的终点？
答：判断脲醛树脂反应的终点，可采用下列三种方法之一：
(1)(1)用玻璃棒沾取树脂，让其自然流下，最后两滴迟迟不掉，液滴
滴下时，丝状物缩回棒上；
(2)(2)用吸管吸取少量树脂，滴入盛有清水的小烧杯中，树脂逐渐扩
散为云雾状，并徐徐降至底部不生成沉淀，水也不浑；
(3)(3)取少量树脂滴在拇指或食指上，两指不断张合，在一分钟内觉
得有一定粘度。
3、当脲醛树脂的合成至终点时，为什么要用NaOH溶液调至反应
混合液的PH为7 ？
答：因为脲醛树脂的合成至终点时，溶液的酸度较大。
而在酸性条件下，脲醛树脂会进一步缩聚，最终形成网状体型结构的固化物，即冻胶，而降低其粘合能力。
4、使用脲醛树脂胶接时，为什么要加固化剂？常用的固化剂有哪
些？加入固化剂的量为什么要适当？
答：使用脲醛树脂胶接时，加入固化剂可吸收树脂中少量的水，使已经涂树脂的两部分材料牢固地与树脂粘在一起。
常用的固化剂有：氯化铵、硝酸铵、硫酸铵等。
其中以氯化铵和硫酸铵效果为好。
加入的固化剂要适量，在室温下，一般树脂与固化剂的重量比为100：0.5-1.2为宜。
用量过多，胶质较脆；过少，则固化时间太长。
5、树脂的固化速度与哪些因素有关？
答：固化速度取决固化剂的性质、用量和固化温度。
6、在脲醛树脂的合成过程中，缩合阶段有时会发生粘度骤增，以
致出现冻胶现象，这是何故？如何补救？如何预防？
答：出现冻胶的原因：
(1)(1)酸度太大(PH小于4)；
(2)(2)升温过快，或温度过高(高于1000C)。
补救办法：
(1)(1)降低反应体系的温度；
(2)(2)加入适量甲醛溶液稀释树脂，从内部降温；
(3)(3)加入适量的NaOH 溶液，调至PH = 7。
酌情确定是出料还是
继续反应。
预防办法：
(1)(1)经常检查溶液的PH值和反应液的温度；
(2)(2)经常检查反应是否邻近终点。
7、为什么脲醛树脂具有粘结木、竹的能力？
答：由于脲醛树脂中保留部分羟甲基，与木、竹纤维中的羟基具有较强的亲合力(比如形式氢键)。
因此，脲醛树脂具有粘结木、竹能力。
