道路监控施工组织设计
交安监控工程施工方案
交安监控工程施工方案一、工程概述本项目为XX地区交安监控工程，主要包括交通信号灯、监控摄像头、交通标志、道路标线等设施的安装和调试。
工程范围涵盖市区主要道路和交叉口，旨在提高道路交通管理水平，保障人民群众的生命财产安全。
二、施工准备1. 人员组织：成立项目经理部，明确项目经理、技术负责人、施工队伍等职责。
施工队伍具备丰富的交安监控工程经验，熟悉相关规范和操作流程。
2. 材料准备：根据工程量清单，提前采购交通信号灯、监控摄像头、交通标志、道路标线等材料，确保材料质量符合国家标准。
3. 设备准备：配置足够的施工设备，如吊车、挖掘机、划线机、照明设备等，确保施工顺利进行。
4. 技术准备：熟悉施工图纸和相关规范，编制施工组织设计，制定详细的施工计划和进度安排。
5. 沟通协调：与相关部门（如交警、规划、供电等）密切沟通，确保工程顺利进行。
三、施工流程1. 现场调查：对施工区域进行实地调查，了解现场地形、交通状况、管线布局等，为施工提供依据。
2. 施工放样：根据设计图纸，进行交通信号灯、监控摄像头、交通标志等设施的放样工作。
3. 管道铺设：按照设计要求，铺设电缆、光纤等管道，确保管道质量符合要求。
4. 设备安装：安装交通信号灯、监控摄像头、交通标志等设备，确保设备安装稳固、位置准确。
5. 线路连接：连接设备之间的线路，确保线路畅通、安全可靠。
6. 系统调试：对交安监控系统进行调试，确保系统运行稳定、功能齐全。
7. 验收交付：完成施工任务后，组织验收，确保工程质量符合标准，交付使用。
四、质量保证1. 材料质量：严格把控材料采购关，选择正规供应商，提供合格证书和检测报告。
2. 施工质量：按照设计图纸和规范要求施工，加强过程质量控制，定期对施工质量进行检查。
3. 设备质量：选用知名品牌设备，确保设备性能稳定、可靠。
4. 系统质量：对交安监控系统进行严格测试，确保系统运行稳定、功能齐全。
五、安全措施1. 施工安全：制定施工现场安全管理制度，明确安全责任，加强施工现场安全管理。

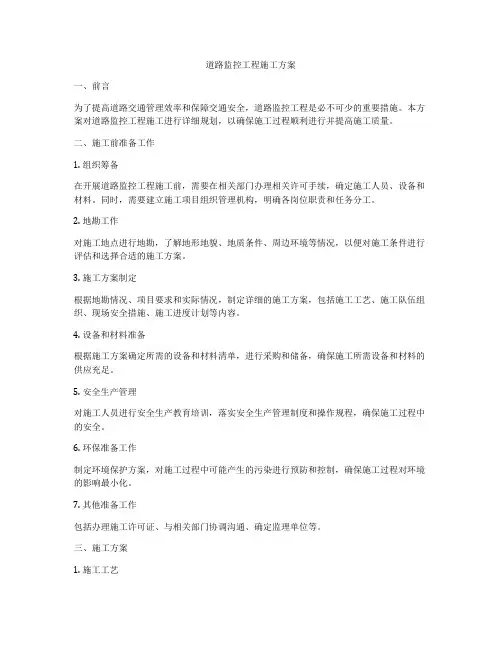

道路监控工程施工方案
道路监控工程施工方案一、前言为了提高道路交通管理效率和保障交通安全，道路监控工程是必不可少的重要措施。
本方案对道路监控工程施工进行详细规划，以确保施工过程顺利进行并提高施工质量。
二、施工前准备工作1. 组织筹备在开展道路监控工程施工前，需要在相关部门办理相关许可手续，确定施工人员、设备和材料。
同时，需要建立施工项目组织管理机构，明确各岗位职责和任务分工。
2. 地勘工作对施工地点进行地勘，了解地形地貌、地质条件、周边环境等情况，以便对施工条件进行评估和选择合适的施工方案。
3. 施工方案制定根据地勘情况、项目要求和实际情况，制定详细的施工方案，包括施工工艺、施工队伍组织、现场安全措施、施工进度计划等内容。
4. 设备和材料准备根据施工方案确定所需的设备和材料清单，进行采购和储备，确保施工所需设备和材料的供应充足。
5. 安全生产管理对施工人员进行安全生产教育培训，落实安全生产管理制度和操作规程，确保施工过程中的安全。
6. 环保准备工作制定环境保护方案，对施工过程中可能产生的污染进行预防和控制，确保施工过程对环境的影响最小化。
7. 其他准备工作包括办理施工许可证、与相关部门协调沟通、确定监理单位等。
三、施工方案1. 施工工艺道路监控工程施工包括基础设施建设、设备安装和联调联试等环节，需要对不同工程环节制定具体的施工工艺。
基础设施建设方面，需要包括路面、电缆敷设、设备安装基础等工作，其中包括路面开挖、填方与压实、路面砼浇筑、电缆敷设工程等。
设备安装方面，需要对监控设备进行安装调试，包括监控摄像头、信号设备、监控主机等设备的安装，以及相关线路连接和联调联试工作。
2. 施工队伍组织在施工过程中，需要合理安排施工队伍，确保施工作业的高效有序进行。
根据施工任务的不同，设立细分工种，明确各工种的工作内容和岗位职责，并根据施工进度合理分配工作任务。
3. 现场安全措施在施工现场，需要建立完善的安全生产管理机制，对施工现场进行安全隐患排查、安全警示标识设置、作业人员安全防护设施准备等工作，确保施工过程中的安全。
道路监控工程施工组织设计方案
道路监控工程施工组织设计方案1.项目概述本道路监控工程旨在提高道路交通的安全性和管理水平，通过监控设备的安装和联网，实现对道路交通情况的监控和数据采集。
本项目的施工组织设计方案将确保施工过程中的安全性和高效性。
2.施工组织结构和人员安排2.1施工组织结构：本项目的施工组织结构分为总指挥部、技术部、安全保障部、质量监督部、物资采购部等部门，依据工程规模和施工任务量确定具体的人员配备和职责划分。
2.2人员安排：根据项目的具体要求，确定施工现场总指挥、技术负责人、安全员、质量监督员等主要岗位，并根据施工进度和任务量确定相应的施工人员和辅助人员。
3.施工进度计划3.1施工任务分解：将整个工程按照不同的施工阶段进行拆分，明确每个施工阶段的任务目标和要求。
3.2施工进度计划：根据施工任务分解，制定详细的施工进度计划，包括每个阶段的工期、工序以及关键节点等，确保施工进度的顺利推进。
4.施工现场布置和安全管理4.1施工现场布置：根据施工进度计划，合理布置施工现场，确保施工设备的摆放合理、施工通道畅通，避免设备和人员之间的干扰和碰撞。
4.2安全管理：在施工现场设立安全警示标志、安全通道和临时安全设施，制定安全管理规程和操作规范，加强对人员的安全教育和培训，确保施工现场的安全性。
5.施工质量控制5.1质量控制计划：制定施工质量控制计划，明确质量控制的目标和要求，包括施工材料的选择、施工工艺的要求等。
5.2质量检查和监督：通过定期的质量检查和监督，确保施工过程中质量控制的有效性和合规性，及时发现和解决施工中的质量问题。
6.物资采购和管理6.1物资采购计划：根据施工进度计划和物资需求量，制定物资采购计划，明确采购时间和采购数量，确保施工所需物资的及时供应。
6.2物资管理：建立物资管理制度，对采购的物资进行登记和入库管理，分类存放，定期进行盘点和清点，确保物资的安全和有效管理。
7.环境保护措施7.1环境保护计划：制定施工环境保护计划，明确施工过程中的环境保护目标和要求，包括噪音、粉尘、废弃物等的处理和处理设施的建设。
道路监控工程施工组织设计方案
道路监控工程施工组织设计方案目录一、前言 (3)1.1 编制目的 (3)1.2 编制依据 (4)1.3 工程概况 (5)二、施工组织基本原则与目标 (6)2.1 基本原则 (6)2.1.1 安全性原则 (7)2.1.2 经济性原则 (9)2.1.3 便捷性原则 (10)2.1.4 可靠性原则 (11)2.2 工程目标 (11)2.2.1 施工进度目标 (12)2.2.2 施工质量目标 (14)2.2.4 施工文明目标 (16)三、施工组织方案 (17)3.1 施工准备 (19)3.1.1 技术准备 (21)3.1.2 物资准备 (22)3.1.3 人员准备 (23)3.2 施工流程 (24)3.2.1 道路监控设备安装 (24)3.2.2 系统调试与测试 (25)3.2.3 系统验收与交付 (26)3.3 施工方法 (27)3.3.1 设备安装方法 (29)3.3.2 系统调试方法 (30)3.3.3 系统验收方法 (31)3.5 施工人员安排 (32)3.6 施工质量保证措施 (34)3.7 施工安全保障措施 (34)3.8 施工文明施工措施 (35)四、施工组织管理 (36)4.1 组织机构设置 (38)4.2 施工现场管理 (40)4.3 施工沟通协调 (41)五、应急预案与风险管理 (42)5.1 应急预案制定 (43)5.2 风险评估与管理 (44)一、前言随着城市化进程的加快，道路交通的安全与顺畅日益受到社会各界的关注。
道路监控工程作为智能交通系统的重要组成部分，对于交通管理、城市规划和公共安全等方面具有重大意义。
为了保障道路监控工程的质量和效率，本施工组织设计方案旨在明确工程目标、施工流程、关键环节及质量控制措施等，确保施工过程有序进行，实现工程的高质量完成。
本方案充分考虑了工程所在地的实际情况，包括地理环境、气候条件、交通状况等因素，以确保施工过程中的安全与效率。
通过本方案的实施，将为道路监控工程建设提供有力保障，为城市交通的智能化和现代化贡献力量。
监控施工组织设计方案
施工组织设计实施方案2.1施工组织设计（技术及服务实施方案）2.1.1施工方案1、工程概述近年来，XXX市的城市交通发展极为迅速，路网交通状况不断改善，先后应用了各种智能化的交通管理、交通信号控制等。
但前期建设还存在着一些不足，制约了社会治安防控体系技术水平的提高，主要表现在以下几个方面：(1)测速卡口点位覆盖不足(2)不礼让行人监控力度不足(3)前端设备维保超期因此，在充分调研和现场勘察的基础上，提出了XXX城乡视频监控系统项目，这一建设思路得到了有关领导的认可和重视。
本次项目包含32处抓拍测速卡口、2处礼让行人抓拍和2处视频监控点建设，另外更新替换球机150台、卡口枪机56台，前端视频监控设备接入XXX市公安局现有公安视频图像信息综合应用平台，并实现设备无障碍接入现有平台。
我公司组织相关技术人员对招标方所提供的招标文件及相关及技术文件进行了仔细的研究分析，并针对此项目的特点提出了最终的方案设计。
2、工程施工管理视频监控系统的工程实施是一个综合性很强的工作，其核心是行之有效的管理。
我公司作为施工单位经过十几年实际工程的磨练，坚持“周密设计、精心施工、质量第一、信誉至上”的企业宗旨，和“求实、严谨、团结、创新”的企业精神。
锻炼了一大批比较成熟的项目经理、项目专业工程师和测试工程师，不断探索工程实施的模式，组建整体作战的“联合舰队”。
不断加强自身技术实力、质量保证体系和向处输出智慧型的项目管理模式。
以控制项目成本。
灵活组合：针对不同类型智能化视频监控系统设计施工的特点，组织各种形式的项目队伍以适应规模发展，极大提高了承接大型视频监控系统项目的设计施工能力。
施工管理在施工过程中，除了要求施工和技术具备一定水准以符合规范要求以外，其中也涉及其他专业的管理内容，工程的施工管理之所以必不可少，关键在于它的协调和组织的作用，我公司将采取有效的措施在以下几个方面切实作好施工管理工作：施工的技术管理施工的进度管理施工的成本管理施工的质量管理文明生产与安全管理施工的信息管理●工程的技术管理施工的技术管理是工程施工质量的重要保证，施工的技术管理主要是指工程现场技术管理。
监控工程施工组织设计
监控工程施工组织设计一、工程概况某某监控工程位于某某市某某区，项目总投资约为xxxx万元，总建筑面积约为xxxx平方米。
监控工程包括监控设备的安装、布线、调试等施工内容。
本工程的施工组织设计的目的是为了合理安排施工流程，确保工程质量，保证工期进度，减少施工风险，保障施工安全。
二、施工组织设计方案1.项目部及人员安排项目部由项目经理、副项目经理、工程师、安全员、质量员、材料员、施工员等人员组成。
项目经理负责监控工程的施工管理工作，副项目经理协助项目经理，工程师协助处理技术问题，安全员负责安全管理工作，质量员负责质量管理工作，材料员负责材料调度工作，施工员负责具体施工工作。
2.施工流程及进度计划监控工程施工流程包括施工前准备、地基及基础工程、主体结构工程、设备安装、布线、调试等工序。
根据工程图纸和技术要求，制定合理的施工进度计划，确保施工进度的合理性和可行性，保证工程按时完成。
3.施工方法及措施在施工中，应采取科学合理的施工方法和措施，保证施工质量、安全和环保。
对于监控设备的安装，需要根据设备要求和规范进行布置和固定，确保设备的稳定性和安全性。
对于电气布线，需要按照规范要求进行布线，保证电气设备的正常运行。
对于设备调试，需要严格按照调试流程进行操作，确保设备性能的可靠性。
4.施工工序及工艺要求不同的施工工序需要采取不同的工艺要求，确保施工质量和进度。
在地基及基础工程中，需要进行地基处理和基础施工，保证建筑结构的稳定性。
在设备安装阶段，需要精确按照设备要求进行布置和安装，确保设备性能可靠。
在电气布线阶段，需要精确按照布线图纸进行布线和连接，确保电气设备正常运行。
5.施工安全及环保措施施工过程中必须严格遵守安全生产法律法规，做好施工安全管理工作。
对于高空作业、特种作业等高风险的作业，需要采取相应的安全措施，确保施工安全。
对于施工废弃物和废水，需要合理处理，保护环境。
6.质量控制施工过程中，需要严格按照规范要求进行质量控制，确保施工质量和工程完工质量。
监控工程施工组织设计
监控工程施工组织设计一、工程概况及说明本工程为某城市交通监控系统工程，主要包括道路监控摄像头、交通信号灯、光纤通信网络等设施的安装和调试。
监控系统将对道路交通情况进行实时监控，为交通管理部门提供数据支持，提高道路通行效率，保障道路交通安全。
二、施工组织措施1. 编制依据本施工组织设计依据国家相关法律法规、行业标准、工程设计文件及施工现场实际情况编制。
2. 工程目标确保工程质量、安全、进度目标的实现，提高项目施工水平，打造优质工程。
3. 设备、人员动员周期根据工程进度计划，合理安排设备、人员的动员周期，确保施工顺利进行。
4. 设备、人员、材料运到施工现场的方法制定合理的运输方案，确保设备、人员、材料按时到达施工现场。
5. 施工组织部署成立项目管理部，明确各部门职责，建立健全施工现场管理体系，确保施工顺利进行。
三、施工进度方案1. 施工进度计划根据工程总量、施工特点及季节因素，制定详细的施工进度计划。
2. 进度计划的控制方法采用动态控制方法，对施工进度进行实时监控，确保工程按计划推进。
3. 确保工期的措施合理安排施工计划，优化资源配置，加强施工现场管理，确保工程按时完工。
四、施工技术方案1. 施工方法概述本工程采用分区域、分阶段、流水作业的施工方法。
2. 主要工程项目的施工方案、施工方法（1）监控摄像头安装：采用吊车、升降机等设备进行安装，确保摄像头安装位置准确、稳定。
（2）交通信号灯安装：根据设计要求，采用合适的支架进行安装，确保信号灯亮度、颜色达到规定标准。
（3）光纤通信网络施工：采用挖掘机、光纤熔接机等设备进行光纤铺设和熔接，确保通信网络畅通。
3. 各项目详细规范及技术标准严格按照国家相关法律法规、行业标准及工程设计文件要求进行施工。
4. 重点（关键）和难点工程的施工方案、方法及其措施针对重点和难点工程，制定详细的施工方案和措施，确保工程质量。
5. 冬季和雨季的施工安排根据季节特点，合理安排施工计划，确保工程顺利进行。
道路监控设备施工方案
道路监控设备施工方案 It was last revised on January 2, 2021目录第一章、编制依据 ..................................................................... . (2)第二章、项目概况 ..................................................................... (3)一、项目简介 ..................................................................... .. (3)二、系统简介 ..................................................................... .. (4)第三章、项目管理目标 ..................................................................... . (6)第四章、项目组织管理 ..................................................................... . (7)一、工程领导小组 ..................................................................... (7)二、工程项目负责人 ..................................................................... .. (7)三、工程技术小组 ..................................................................... (7)四、工程实施小组 ..................................................................... (7)五、商务协调小组 ..................................................................... (8)六、工程组织结构图 ..................................................................... .. (8)七、工程质量管理 ..................................................................... (9)八、文档管理 ..................................................................... . (10)第五章、项目施工计划 ..................................................................... .. (10)一、施工进度计划附表1 .................................................................... . (10)二、人力组织计划附表2 .................................................................... . (10)三、装备准备计划附表3 .................................................................... . (10)四、现场总平面图附图4 .................................................................... . (10)五、各子系统图附图5 .................................................................... .. (10)第六章、系统实施方案 ..................................................................... .. (10)一、施工条件准备 ..................................................................... .. (10)二、设备安装及调试 ..................................................................... (12)1、基础施工、立杆安装 ..................................................................... (12)3、检测主机安装、调试 ..................................................................... (18)4、机柜安装 ..................................................................... .. (22)5、补光设备的安装 ..................................................................... .. (23)6、防雷接地施工 ..................................................................... (24)7、中心端系统施工安装 ..................................................................... (26)第七章、项目管理控制措施 ..................................................................... (27)一、安全措施 ..................................................................... (27)二、文明施工措施 ..................................................................... . (29)三、确保工期的技术组织措施 ..................................................................... .. (30)四、确保工程质量的技术组织措施 ..................................................................... (31)第八章、培训 ..................................................................... (33)第九章、售后服务 ..................................................................... . (36)施工组织设计方案第一章、编制依据一、四川交通职业技术学院城市道路交通监控综合系统招标文件二、四川交通职业技术学院城市道路交通监控综合系统投标文件及设备清单三、四川交通职业技术学院平面图四、设计及安装标准依据四川交通职业技术学院自动化系智能交通专业教学设计大纲公安部《闯红灯自动记录系统通用技术条件》GA/T496-2009《公路车辆智能监测记录系统通用技术条件》GAT 497-2009《道路交通安全违法行为图像取证技术规范》GA/T832-2009《机动车号牌图像自动识别技术规范》GA/T833-2009《中华人民共和国道路交通安全法》公安部交管局《道路交通科技发展九五计划和2010年规划》公安部、建设部《城市道路交通管理评价指标体系》(2003年版)公路照明技术条件JT/T367-1997《中华人民共和国公共安全行业标准》GA47-2000《民用闭路监控电视系统工程技术规范》GB50198-94《安全防范工程程序与要求》(GA/T75-94)《安全防范系统通用图形符号》(GA/T74-94)《通用用电设备配电设计规范》(GB50055-93)《工业与民用电力装置的接地设计规范》(GBJ65-83)《工业计算机监控系统抗干扰技术规范》(CECS81-96)《计算机信息系统安全》(GA 216.11999) 《计算机信息系统雷电电磁脉冲安全防护规范》(GA 2672000)电子测量环境试验仪器总纲GB6587.1-86电子测量仪器质量检验规则GB6593-86工业产品使用说明书总则GB9969.1-1998机动车安全检测设备GB/T11798-89《电气装置安装工程施工及验收规范》GBJ23282 电工电子产品应用环境条件贮存GB4798.1-86计算机软件产品开发文件编制指南GB 8567-88《社会治安动态视频监控系统联网技术规范》《中华人民共和国公安安全行业标准》GA38-2004《工业企业通用设计规范》GBT42-81《中华人民共和国公共行业标准》GA/T70-94《安全防范工程程序与要求》GA/T75-94《电气装置安装工程施工及验收规范》BGJ232.90.92《民用工业建筑电气设计规范》GJT16-92《电视系统视频指标》CCTR RECOMMENDATION 472-3《数字视频传输技术规范》《数字电视中间件技术规范》《数据广播技术规范》《数字视频编解码器技术规范》《智能建筑设计标准》DBJ08-47-95第二章、项目概况一、项目简介项目内容 8个外场智能交通仿真教学系统建设包括视频交通数据流采集、电子警察机动车违法闯红灯自动记录、机动车违法闯红灯自动记录系统高清方式、机动车超速抓拍系统视频定位雷达测速、机动车视频违法左转弯自动抓拍记录、机动车逆行违法检测记录等、机动车视频卡口、LED诱导等系统的建设城市道路交通监控执法指挥中心管理系统建设包括大屏幕监视、后台违法信息处理、卡口后台管理等系统在实验室内建立可开设智能交通视频监控系统主要设备装调与应用维护、室内交通流数据采集模拟和室内电子警察系统模拟实训系统建设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章、项目施工方案 (1)1.1 摄像机立杆的施工 (1)1.2 摄像机施工 (3)1.3 防雷器的施工 (3)1.4 管线施工方法 (5)1.5 设备的安装方法 (6)1.6 设备接地 (7)1.7 混凝土工程 (8)第二章本工程重点和难点的施工方法及技术措施 (10)2.1 雨季施工措施 (10)2.2 投入人力、机械较多 (10)2.3 土方工程 (11)2.4 质量要求 (11)2.5 钢筋工程 (11)第三章工期及施工进度计划安排 (12)3.1 工期保证措施 (12)3.1.1 施工组织保证 (12)3.1.2 施工过程中的组织保证 (13)3.1.3 施工计划保证 (14)3.1.4 工期追补措施 (15)第四章确保工程质量的技术措施 (16)4.1 质量保证体系 (16)4.1.1 质量管理依据 (16)4.1.2 质量管理组织机构及职责 (16)4.1.3 质量监察体系 (19)4.1.4 质量保证体系 (19)4.2 工程质量保证措施 (20)4.2.1 质量目标 (20)4.2.2 创优规划 (21)第五章确保安全施工的技术措施 (23)5.1 安全施工技术措施 (23)5.1.1 安全生产目标 (23)5.1.2 安全组织机构 (23)5.1.3 施工人员安全防护措施 (26)5.1.4 安全保证体系 (27)5.1.5 安全生产制度和措施 (27)第六章确保文明施工及环保的技术措施 (34)6.1 文明施工及环境保护措施 (34)6.1.1 文明施工目标 (34)6.1.2 文明施工承诺 (34)6.1.3 文明施工、环保施工技术措施 (34)6.1.4 文明施工、环境保护的具体措施 (35)第七章临时用地计划表 (40)第八章劳动力计划及管理措施 (42)8.1 劳动力安排计划 (42)8.1.1 劳动力来源 (42)8.1.2 人员调配计划 (42)8.2 劳动力安排保证措施 (44)8.2.1 劳动力管理 (44)8.2.2 提高劳动生产率的措施 (44)附表：施工劳动力投入的计划表 (46)第九章本工程投入的主要材料和施工机械设备使用计划 (47)第十章施工进度网络图或施工进度表 (50)第一章、项目施工方案1.1 摄像机立杆的施工1、监控立杆将采用统一样式，具体样式如下图。
井车道绿化带摄像杆摄像杆中心线与水平面垂直腰形孔,共六个表示成180夹角腰形孔中心连线应与道路走向平行表示穿线铁丝监控前端立杆样式美观，表面为奶白色防锈处理，厚度为6mm或以上，高度为7米（具体高度视现场环境而定），在各立杆3米高处喷上蓝色监控点统一编号。
2、钢构件所采用的钢材符合GB-700的标准；所有构件的焊接加工满足国家行业标准JGT81-91《建筑钢结构焊接规程》的技术要求；所有对接焊缝和贴角焊缝的强度与被焊构件的指标吻合，焊缝打磨光滑；连接螺栓、螺母、垫圈均采用高强度部件，制造技术应符合Q/ZJX0001-2002标准。
3、整个立杆有较高的安装强度，可接受70米/秒的风速；在风速25M/S时，立杆最高处摆动幅度＜16MM，震动频率f＜0.2次/秒，在摄像机用高倍数镜头拍摄时，不会因为立杆的晃动而引起画面的抖动。
4、立杆防攀爬；立杆顶部封口，防止雨水渗入，立杆底端焊接固定用法兰盘，规格和地锚螺栓完全配合；在摄像机上方设计引雷针，摄像机和设备箱在引雷针的保护之下。
5、立杆经过热镀锌防腐处理，镀锌层的厚度为75uM，且在完成了所有的钻孔、焊接等工序后进行，最后在表面做纯聚酯粉喷塑，光滑无气泡。
保证立杆在十年之内不出现锈蚀。
6、立杆的基础采取现场浇铸砼基础的方法制作，遵守《钢筋混凝土施工规范》。
事先制作好地锚螺栓法兰盘组件，其单根螺栓的尺寸20×600mm。
地锚螺栓的埋入深度大于600mm。
7、在立杆0.4米高处设置一个110×300mm的检修口，用管子沿立杆内壁从设备箱引到检修口内，便于光纤、电源线的穿引。
8、立杆基础的施工与防雷地网的施工同时进行，地网和基础法兰盘进行焊接，在检修口内留有地线引出端，便于以后将地线通过管子连接到设备箱。
9、前端摄像点的电源、光端机、防雷器等辅助设备都安装在一个400×300×150mm的金属设备箱内，实际尺寸以能方便地安装所有的设备为准，采用底部进线方式，内部安装架的设计综合考虑各设备的安装位置，具有防雨、防尘、防潮、防盗防锈等功能。
设备箱（底部高度）安装在立杆2.5米高处。
机箱采用2mm以上优质不锈钢钢板，热镀锌喷塑，表面为乳白色。
箱体防护等级能达到IP56防护等级。
机箱正面需喷上醒目的“交通通信设备”蓝色字体。
1.2 摄像机施工摄像机安装前应按下列要求进行检查：1）将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装；2）检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向；3）检查摄像机防护套的雨刷动作；4）检查摄像机在防护套内紧固情况；5）检查摄像机座与支架或云台的安装尺寸。
在搬动、架设摄像机过程中，不得打开镜头盖。
在高压带电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
摄像装置的安装应牢靠、稳固。
从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。
先对摄像机进行初步安装，经通电试看，细调，检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。
摄像机在转动过程中尽可能避免逆光摄像。
1.3 防雷器的施工1、直击雷防护由于监控摄像机多位于室外，特别摄像机支撑杆大多处于户外相对高点，极易遭受直接雷击，因此需要在摄像机支撑杆顶部安装避雷针。
2、感应雷防护2.1 电源防护摄像机供电为集中供电，在电源线入口处屏蔽层做接地处理，然后在摄像机支撑杆上设备箱内安装插座式电源电涌保护器，作为光端机等设备电源的防护。
2.2 信号防护信号线路、网络线路遭到雷击或感应雷电时，雷电波沿这些金属导线侵入设备，致使设备损坏。
因此信号线的雷电防护也是很重要的一环。
由于大多数监控摄像机属于固定的摄像机，因此只需要对其信号线路、网络线路做防护，考虑到防水需要，安装在设备箱内。
对于球形摄像机除了对其视频信号线路、网络线路做防护外，还需要对其控制信号线做防护，考虑到防水需要，安装在设备箱内。
3、等电位接地虽然光纤自身不会引入感应过电流，但是其金属屏蔽层和加强筋却有很大的机会产生感应电流，因此需要在光缆接入光端机处，对屏蔽层和加强筋作接地处理。
为防止线路与线路、线路与支撑杆的雷电感应，避雷针引下线、设备防雷引下线、信号线需要穿金属管屏蔽。
A）对于设备箱在监控摄像机支撑杆中部的，只需要把设备接地接在设备箱总接地排上，然后把设备箱总接地排和地网相连。
B）对于设备箱在监控摄像机支撑杆底部的，则需要把支撑杆接地、设备保护接地、防雷接地都分别和地网相连。
在监控摄像机支撑杆旁新设地网，对于附近土壤电阻率较高的地方，可以在垂直接地极加灌降阻剂和保湿树脂。
或在适当位置可以采用非金属接地体代替垂直接地极。
该产品为石墨材料，结合降阻剂使用，可以很大程度降低土壤电阻率。
1）前端摄像机到设备箱光端机的同轴电缆、网络线缆2）前端摄像机到设备箱的电源线3）前端摄像机到设备箱光端机的信号线4）报警分机到光端机的信号线5）监控中心各设备之间的联线及线缆两端处理A）线缆的主通道为金属线槽、管，两端分别接到前端摄像机、电源供应器、报警按钮等设备，由金属线槽、管引到设备处应采用软管进行保护；B）线缆引入到设备内部后，应保持5-10cm的余量以便日后的维护；尽量少的剥离线缆的外皮，以各分线能与接线端子能端接为宜；与设备接线端子连接时，各分线裸铜部分应不少于5mm，以保证线缆与设备的充分接触。
C）线缆通断的测量将线缆连接到各设备的接线端子上，在一端用一小断导体（导线）将线缆的各分线端子短路连接，在另一端用万用表的欧姆档，两两组合测试线缆的通断状况。
需要注意的是测量通断要在设备的接线端子上进行，这样不仅可以检测线缆的通断，还可以检查线缆到设备的端接是否良好接触，同时还检测设备本身是否有短路现象。
D）线缆标识的规定对监控点及相关设备进行编号。
对于集中供电的电源线缆则按供电区域规定标识编号。
标签贴在线缆两端，标签上再贴上透明胶，以防标签破损，然后穿入PVC管。
编码标签距离分线接线端子处，应统一在2cm的距离。
E）线路的检测记录按上述“标识”的编号规定，“测量”的检测办法，在《工程布线明细表》的“线路状态栏”记上“√”表示这条电缆完好，可以使用。
“线路标识栏”记上这条电缆的标签编号。
逐一检查所有线缆缆，保证线路完好、标识准确无误。
F）线路完工确认布线工程师根据以上操作步骤，逐一检查施工项目，确认无误后，在《工程布线明细表》线路完工确认处签字，同时记录下完工日期。
1.5 设备的安装方法1、设备的安装设备的安装规范，以产品提供商提供的施工规范为准，具体安装位置及方法，应由设备安装工程师按工程系统施工图纸指导实施。
以保证该设备能正常、有效地工作。
根据机房布置图安装系统主要设备2、设备的连接根据各设备的说明书，了解接线端子的功能，确定该设备的电源输入（有的设备不用供电则没有电源输入），信号线，地线的连接位置，按《工程布线明细表》的芯线定义，将相应颜色的芯线与该设备相应连接位置做良好连接。
若有接头，在接头处必须用绝缘胶布包扎固定。
设备连接好后，要保证电缆线头标签仍完好、可识别。
注：若设备有两个地线，可用一小段信号线芯线将两地线短接，再与信号电缆的地线相连接即可。
3、设备连接完工确认设备安装工程师根据以上操作步骤，逐一检查连接设备，确认连接无误后，在《设备安装明细表》设备完工确认处签字，同时记录下完工日期。
4、表格存档将《设备安装明细表》完工内容输入电脑存档，该表装订成册妥善保管。
工程完工后，该表复印件作为完工报告附件，交甲方存档。
1.6 设备接地接地点埋设选择在钢结构基础位置，与相应设施一同施工。
接地极使用75mm×5mm×2500mm镀锌角钢。
距设备杆的距离不宜小于3m，最大不超过6m。
接地极最小埋设垂直深度不小于1.6m。
接地电阻阻值：防雷地小于10Ω，保护地小于4Ω。
接地装置的材料采用钢材，必须经过热浸镀锌处理。
接地井中有接地装置，接地装置需有供螺栓固定的卡环。
接地电缆用镀锌12*20mm螺栓和弹簧垫片与接地装置固定卡环可靠连接。
接地电缆采用截面积不小于10mm²软铜绞线电缆，接地电缆接头卡接接线鼻。
接地电缆接头与接地装置固定卡环连接处做防腐处理。
钢结构、线管、机箱、计量箱等设备需连接成接地环网，满足接地电阻的阻值要求。
