可编程控制器及应用实验报告
PLC可编程控制器及应用实验报告
PLC可编程控制器及应用实验报告PLC (Programmable Logic Controller) 可编程控制器是一种专用的计算机控制设备，常用于自动化系统中对生产过程进行控制。
本实验报告将介绍PLC的基本原理、应用实验过程及其在工业自动化中的应用。
一、实验目的通过实验了解PLC的基本原理与工作方式，并掌握PLC在工业自动化中的应用。
二、实验原理1.PLC基本组成PLC由中央处理器、输入输出模块、存储器和编程设备等组成。
中央处理器用于执行用户编写的控制程序，输入输出模块用于与外部设备进行数据交换，存储器用于存储程序和数据，编程设备用于编写和修改控制程序。
2.PLC工作方式PLC根据输入信号的状态变化，经过处理后输出相应的控制信号，从而实现对被控设备的控制。
它通过扫描循环不断地读取输入信号、执行控制程序和更新输出信号。
三、实验内容及步骤1.搭建实验电路根据实验要求，搭建PLC的输入输出电路。
例如，将一个按钮连接到输入模块的一个输入点，将一个电灯连接到输出模块的一个输出点。
2.编写控制程序使用编程设备编写控制程序。
控制程序通常由逻辑块组成，包括输入接口、输出接口和控制逻辑。
编程设备的软件提供了图形化的编程界面，可通过拖拽元件和连接线来完成控制程序的编写。
4.运行实验按下按钮，观察电灯的亮灭情况。
如果控制程序正确，当按钮被按下时，电灯应该亮起。
四、实验结果通过实验可以发现，PLC能够根据输入信号的状态变化自动更新输出信号，实现对被控设备的控制。
这种控制方式具有高可靠性、精确性和灵活性，因此在工业自动化中得到了广泛应用。
五、PLC在工业自动化中的应用1.生产线控制PLC可以用于控制整个生产线的运行，包括原料输送、加工、装配和包装等环节。
通过编写控制程序，PLC可以根据产品要求自动控制各个环节的运行和协调。
2.动力系统控制PLC可用于对电机、泵站和风机等动力设备进行控制。
通过监测和分析输入信号，PLC可以实施对动力设备的精确控制，以提高能效和节约资源。
plc(欧姆龙)可编程实验报告
可编程控制器实验报告姓名：学号：实验一: 基本逻辑指令实验一、实验目的: 掌握可编程序控制器的操作方法,熟悉基本指令以及实验设备的使用方法。
二、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下面给出的控制要求编写梯形图程序, 输入到可编程序控制器中运行,根据运行情况进行调试、修改程序,直到通过为止。
1.走廊灯两地控制2.I/O分配:输入信号信号元件及作用元件或端子位置0（00000）楼下开关开关信号区1（00001）楼上开关开关信号区输出信号控制对象及作用元件或端子位置0（01000）走廊灯声光显示区实验程序：（思路：按下一个开关灯亮，再按下另一个开关灯灭，在打开其中一个开关灯又亮）2.走廊灯三地控制I/O分配:输入信号信号元件及作用元件或端子位置0（00000）走廊东侧开关开关信号区1（00001）走廊中间开关开关信号区2（00002）走廊西侧开关开关信号区输出信号控制对象及作用元件或端子位置0（01000）走廊灯声光显示区实验程序：（思路：三个开关中有奇数个开关闭合灯就亮了。
）3.圆盘正反转控制I/O分配:输入信号信号元件及作用元件或端子位置0 正转信号按钮直线区任选1 反转信号按钮直线区任选2 停止信号按钮直线区任选输出信号控制对象及作用元件或端子位置0 电机正转旋转区正转端子1 电机反转旋转区反转端子实验程序：（思路：圆盘有正、反转，即有两个输出；停止按钮使盘不转，一定是串联；再有就是加上自锁）4.小车直线行驶正反向自动往返控制I/O分配输入信号信号元件及作用元件或端子位置0 停止信号按钮直线区任选1 正转信号按钮直线区任选2 反转信号按钮直线区任选3 左限位光电开关直线区左数第一个4 左光电开关直线区左数第二个5 右光电开关直线区左数第三个6 右限位光电开关直线区左数第四个输出信号控制对象及作用元件或端子位置0 电机正转直线区正转端子1 电机反转直线区反转端子实验程序：（思路：右限位开关使小车向左运行，小车运行到左限位开关时其电机反转，使小车又向右行驶，小车来回自动行驶，直到按下停止按钮）实验二: 计时器指令实验实验目的: 熟悉计时器指令以及实验设备的使用方法。
3.可编程控制器应用实训报告
3.可编程控制器应用实训报告可编程控制器（Programmable Logic Controller, PLC）是一种高性能、可靠性好、功能强大的数字控制设备，广泛应用于工业自动化控制系统中。
本次实训的目的是让学生们了解PLC的基本原理和应用，并通过实际操作来掌握PLC的编程和控制技术。
本报告将对该次实训的整个过程进行总结和分析，以及对所学知识的应用和心得体会。
一、实训目标本次实训的目标是让学生们能够独立完成PLC的编程和控制任务。
具体目标如下：1. 了解PLC的基本原理和结构。
2. 熟悉PLC的编程软件，并能够完成简单的PLC编程。
3. 掌握常用的PLC编程指令，如输入输出指令、逻辑指令、计数器指令等。
4. 能够根据实际需求设计和实现PLC控制程序。
二、实训内容本次实训的内容主要包括以下几个方面：1. 学习PLC的基本原理和结构。
学习PLC的工作原理、组成结构和常用接口电路等。
第1页/共4页2. 熟悉PLC编程软件。
学习PLC编程软件的操作方法，包括创建项目、编写程序、下载到PLC等。
3. 学习PLC编程指令。
学习PLC的输入输出指令、逻辑指令、计数器指令等常用编程指令。
4. 设计和实现PLC控制程序。
根据实验要求，设计和实现相应的PLC控制程序，并进行调试和验证。
三、实训过程实训过程主要包括以下几个步骤：1. 学习PLC的基本原理和结构。
通过课堂教学和实验操作，学生们初步了解PLC的工作原理和组成结构。
2. 熟悉PLC编程软件。
学生们安装并熟悉PLC编程软件，学习基本的操作方法。
3. 学习PLC编程指令。
学生们通过实验操作和配套教材，逐步掌握常用的PLC编程指令。
4. 设计和实现PLC控制程序。
根据实验要求，学生们设计和实现相应的PLC控制程序，并进行调试和验证。
5. 实验报告撰写。
学生们按要求撰写实验报告，总结实验中的操作步骤、问题及解决方法、实验结果等。
四、实训结果通过本次实训，学生们掌握了PLC的基本原理和应用技术，并能够独立完成PLC的编程和控制任务。
可编程控制器实验报告
可编程控制器实验报告可编程控制器实验报告一、引言可编程控制器（Programmable Logic Controller，PLC）是一种专门用于工业自动化控制的电子设备，它通过编程控制来实现对机械、电气和流程的自动化控制。
本实验旨在通过对PLC的实际操作，了解其基本原理和应用。
二、实验目的1. 了解PLC的基本构成和工作原理；2. 掌握PLC的编程方法和调试技巧；3. 实现对简单工业控制系统的自动化控制。
三、实验器材和方法1. 实验器材：PLC主机、输入输出模块、编程软件等；2. 实验方法：通过连接输入输出模块和PLC主机，使用编程软件进行编程和调试。
四、实验内容1. PLC的基本构成和工作原理PLC主要由中央处理器、存储器、输入输出模块和编程设备组成。
中央处理器负责运算和控制，存储器用于存储程序和数据，输入输出模块用于与外部设备进行数据交换，编程设备用于编写和修改程序。
PLC的工作原理是通过扫描循环，在每个循环中执行一次程序，根据输入信号的状态和程序逻辑，控制输出信号的状态。
2. PLC的编程方法和调试技巧PLC的编程方法主要有梯形图和指令表两种。
梯形图是一种图形化的编程语言，类似于电路图，通过连接不同的逻辑元件来实现控制功能。
指令表是一种文字化的编程语言，通过编写指令列表来实现控制功能。
在编程过程中，需要注意逻辑的正确性和简洁性，避免出现死循环和逻辑错误。
调试技巧包括逐步调试和在线监测，通过逐步调试可以逐个检查程序的正确性，通过在线监测可以实时监测输入输出信号的状态。
3. 实现对简单工业控制系统的自动化控制在实验中，我们搭建了一个简单的工业控制系统，包括传感器、执行器和PLC主机。
通过编写程序，实现对传感器信号的采集和处理，然后控制执行器的动作。
在实验过程中，我们发现PLC的优势在于其灵活性和可扩展性，可以根据实际需求进行编程和配置，实现不同的控制功能。
五、实验结果和分析通过实验，我们成功实现了对简单工业控制系统的自动化控制。
PLC可编程控制器及应用实验报告
学 院 机电工程学院 专 业 机械设计制造及其自动化 班 级 学 号
姓 名
可编程序控制器及应用课程建设组编制 《可编程序控制器及应用》实验报告一
实验名称：PLC 基本指令实验 开课实验室：PLC 实验室
可编程序控制器及应用
实验报告
《可编程序控制器及应用》实验报告二
实验名称：PLC高级指令实验开课实验室：PLC实验室
《可编程序控制器及应用》实验报告三
实验名称：数码显示控制实验开课实验室：PLC实验室
《可编程序控制器及应用》实验报告四
实验名称：四节传送带控制实验开课实验室：PLC实验室
《可编程序控制器及应用》实验报告五
实验名称：天塔之光控制实验开课实验室：PLC实验室
《可编程序控制器及应用》实验报告六
实验名称：红绿灯控制实验开课实验室：PLC实验室。

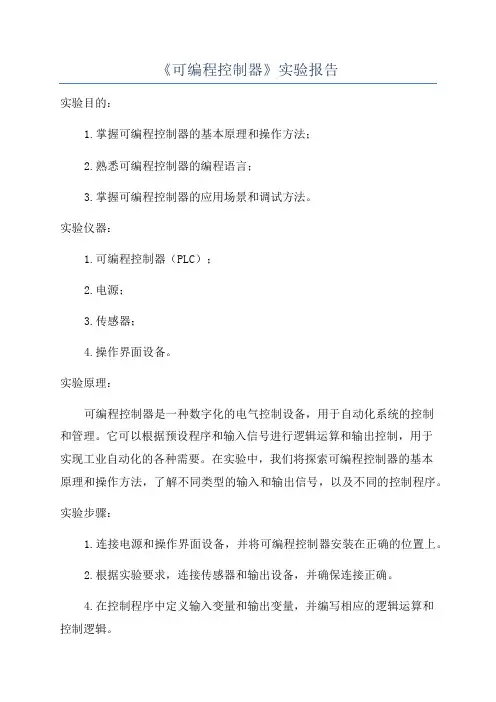

《可编程控制器》实验报告
《可编程控制器》实验报告实验目的：1.掌握可编程控制器的基本原理和操作方法；2.熟悉可编程控制器的编程语言；3.掌握可编程控制器的应用场景和调试方法。
实验仪器：1.可编程控制器（PLC）；2.电源；3.传感器；4.操作界面设备。
实验原理：可编程控制器是一种数字化的电气控制设备，用于自动化系统的控制和管理。
它可以根据预设程序和输入信号进行逻辑运算和输出控制，用于实现工业自动化的各种需要。
在实验中，我们将探索可编程控制器的基本原理和操作方法，了解不同类型的输入和输出信号，以及不同的控制程序。
实验步骤：1.连接电源和操作界面设备，并将可编程控制器安装在正确的位置上。
2.根据实验要求，连接传感器和输出设备，并确保连接正确。
4.在控制程序中定义输入变量和输出变量，并编写相应的逻辑运算和控制逻辑。
5.运行程序，并观察输入信号的变化和输出设备的反应。
6.调试程序，确保程序的逻辑正确，输入信号和输出设备的连接正确。
7.根据实验要求，对控制程序进行修改和优化，改变输入信号和输出设备的组合和设置。
8.重复步骤5-7，直到达到预定的实验结果。
实验结果：在本次实验中，我们成功地使用可编程控制器实现了一个简单的自动控制系统。
我们定义了一个输入变量，通过传感器探测物体的位置，并根据输入信号的变化控制一个输出设备。
通过编写逻辑运算和控制逻辑，我们实现了当感应器探测到物体时，输出设备发出信号。
实验过程中，我们调试了程序，并确保程序的逻辑正确，并且输入信号和输出设备的连接正确，以保证系统能够正常工作。
通过不断地修改优化程序和改变输入信号和输出设备的组合和设置，我们最终达到了预期的实验结果，并成功实现了一个能够自动识别和处理输入信号的控制系统。
实验总结：通过本次实验，我们深入了解了可编程控制器的基本原理和操作方法，并掌握了可编程控制器的编程语言。
同时，我们还通过实际操作和调试，掌握了可编程控制器的应用场景和调试方法。
可编程控制器作为一种重要的自动化控制设备，具有广泛的应用前景。

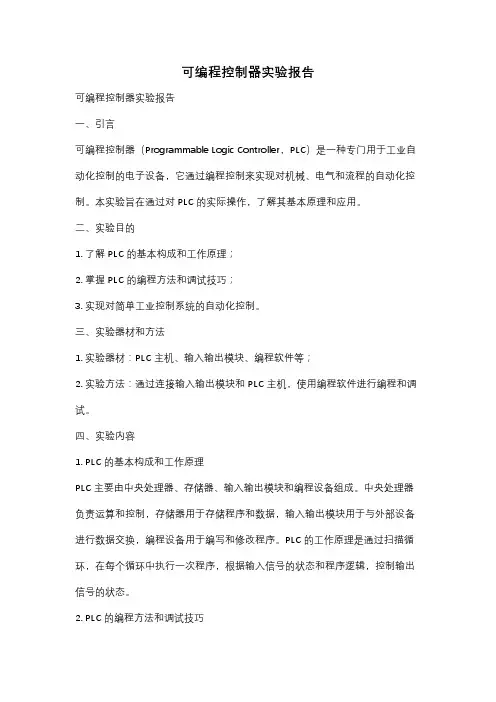

可编程控制器实验报告
可编程控制器实验报告一、实验介绍可编程控制器（Programmable Logic Controller，PLC）是一种工业自动化控制设备，通过不同的输入信号（如传感器、按钮等）和程序控制输出的动作（如电机、气缸等），可实现对生产过程的自动化控制。
本实验通过使用可编程逻辑控制器，学习了PLC的使用和编程方法，同时掌握了PLC的组成结构和工作原理。
二、实验设备及材料1.可编程逻辑控制器2.接线板3.按钮4.继电器5.灯泡6.蜂鸣器7.导电线三、实验步骤1. 通过模拟输入信号和输出动作的方式，简单了解PLC的工作原理。
2.配置PLC的输入和输出端口，按要求将按钮、继电器、灯泡、蜂鸣器等连线。
3.在编程软件中编写程序，实现按下按钮后灯泡亮起，同时蜂鸣器发出声音的功能。
4.测试程序的正确性，调整程序并重新测试，直到功能正常。
四、实验过程1.了解PLC的工作原理PLC是根据图形化的编程语言实现控制逻辑的，通过感应输入信号后，将这些信号解释成一组指令，再由CPU按照程序的一定的算法进行处理，最后控制输出动作的状态。
我们通过设置按钮为PLC的输入信号，同时连接灯泡和蜂鸣器为输出动作，简单了解了PLC 的工作原理。
2.配置输入输出端口根据实验要求，我们将两个按钮分别连接在PLC的第一和第二个输入端口上，将灯泡和蜂鸣器连接在PLC的第一个输出端口上，将继电器连接在第二个输出端口上。
3.编写程序在连接好电路后，我们打开PLC的编程软件，进行程序编写。
在左侧工具栏中找到按钮组件，拖拽到程序区域。
然后，在按钮的属性设置中，将按钮的输入端口选择为PLC的第一个端口。
接下来，在工具栏中找到灯泡和蜂鸣器组件，同样将它们拖拽到程序区域，并将它们的输出端口设置为PLC的第一个端口。
然后，编写一个简单的IF语句，将按钮按下后灯泡和蜂鸣器同时发出信号的功能实现：IF 按钮=ON THEN灯泡=ON蜂鸣器=ONENDIF将程序进行编译，将程序上传至PLC，并将PLC设备电源打开，进行实验测试。
可编程控制器原理及应用PLC实验报告
可编程控制器原理及应用PLC实验报告可编程控制器（Programmable Logic Controller，简称PLC）是一种专门用于工控领域控制系统的数字运算设备，其基本原理是通过使用特定编程语言编写程序，对输入信号进行逻辑运算和处理，控制输出信号来实现对工业生产过程的控制。
PLC的基本组成部分包括输入模块、输出模块、中央处理器和编程设备。
其中，输入模块用于接收来自传感器等设备的信号，如开关信号、模拟信号等；输出模块向执行器等设备输出控制信号，如开关信号、模拟信号等；中央处理器负责接收输入信号、根据预设的程序逻辑进行运算处理，并控制输出信号的状态；编程设备用于编写和修改PLC程序。
PLC的应用十分广泛。
在工业自动化领域，PLC广泛应用于电力系统、冶金、石油、化工、制药、机械、交通、航空航天等各个领域的生产过程控制；在楼宇自动化领域，PLC常用于控制空调、照明、电梯、消防等设备；在交通运输领域，PLC常用于交通信号灯的控制和数据采集等。
为了进一步了解PLC的工作原理，我们设计了一个基于PLC的实验。
在这个实验中，我们选择了一个简单的按键开关控制LED灯亮灭的场景来进行说明。
实验器材：1.PLC主机2.输入模块3.输出模块4.编程设备5.LED灯6.开关按键实验步骤：1.将输入模块和输出模块插入PLC主机的对应插槽中，并用适当的线缆连接它们。
2.将编程设备连接到PLC主机，并使用特定的编程软件打开一个新的工程。
3.在工程中，配置输入模块和输出模块的属性和地址，使其与实际连接的硬件一致。
4.编写程序，根据按键的状态控制LED灯的亮灭。
例如，当按键按下时，输出模块控制LED灯亮起；当按键松开时，输出模块控制LED灯熄灭。
6.将LED灯和按键连接到输出模块和输入模块的对应接口上，并进行实际的操作，观察LED灯的亮灭情况。
通过这个实验，我们可以深入了解PLC的工作原理和应用。
PLC通过输入模块接收来自传感器等设备的信号，并使用编程语言对输入信号进行逻辑运算和处理，最终通过输出模块控制执行器等设备的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编程控制器及应用实验报告课程名称可编程控制器及应用实验名称可编程控制器及应用课程实验实验日期2015.5.23学生专业测控技术与仪器学生学号912101170137学生姓名任晓军实验室名称测控技术实验室教师姓名江剑成绩南京理工大学机械工程学院仪器科学与技术系1 几个基本电路的编程1．1 实验目的1．熟悉PLC编程软件的使用。
2．掌握LD、AND、OR、NOT、TIM、OUT指令的用法。
3．掌握常用电路的编程1．2 实验设备实验箱、连接线、通信电缆、计算机、编程软件1．3 瞬时输入延时断开电路将图中的梯形图绘制完，检查确认没有错误，将其送入PC用户存储器，并使PLC的处于监控工作方式。
控制输入开关，利用梯形图直接监控方法观察各点状态及现象，并将结果填入表中。
×表示未通或未工作√表示通或工作本电路的功能是。
1．4 延时接通/断开电路将图中的梯形图绘制完，检查确认没有错误，将其送入PC用户存储器，并使PLC的处于监控工作方式。
控制输入开关，利用梯形图直接监控方法观察各点状态及现象，并将结果填入表中并回答问题。
根据图所示的输入波形，画出01000的输出波形。
本电路的功能是。
001021．5 闪烁电路将图中的梯形图绘制完，检查确认没有错误，将其送入PC用户存储器，并使PLC的处于监控工作方式。
×表示未通或未工作√表示通或工作控制输入开关，利用梯形图直接监控方法观察各点状态及现象，并将结果填入表中并回答问题。
00102画出输出波形图。
修改定时器的设定值，观察各点的变化。
本电路的功能是。
1．6 单脉冲电路在PC的用户程序设计时，常常需要操作一个开关产生单脉冲信号，图是一个上升沿触发的单脉冲信号的梯形图。
将其送入PC用户存储器，并使PLC的处于监控工作方式，然后完成下列工作：×表示未通或未工作√表示通或工作①运行程序，并利用梯形图监视的方法监视T00、01200、01000三点状态，将结果填入表中。
②根据观察结果完成下图的波形图。
5S③该电路的作用是在输入开关 00102 时，在辅助继电器 01200 上产生一个脉冲，通过它控制的输出点01000所对应的显示灯的状态可以观察到。
④如果要改变单脉冲的宽度，只需修改T000定时时间。
⑤如果要在输入开关断开时，在10001产生一个1秒的单脉冲(即下降沿触发的单脉冲)，应该如何修改？设计出梯形图并调试。
§2 十字路口交通灯实验2. 1 实验目的1.练习根据控制任务设计PC控制电路和程序。
2.练习组建模拟实验线路并进行程序调试。
3.练习可编程控制器在时间顺序（不等间隔）控制中的应用。
2．2 实验设备实验箱、连接线、通信电缆、计算机、编程软件2. 3 实验内容使用PLC数字量输出控制交通灯。
1~4S 南北红灯亮，东西绿灯亮，即南北方向等待，东西方向行驶。
5S 南北红灯亮，东西黄灯闪烁，即南北方向等待，东西方向注意刹车。
6~9S 东西红灯亮，南北绿灯亮，即东西方向等待，南北方向行驶。
10S 东西红灯亮，南北黄灯闪烁，即东西方向等待，南北方向注意刹车。
闪烁的频率为0.2亮和0.2灭。
实验步骤1、编写梯形图程序，下载实验程序，成功完成后，使PLC处于监控状态，RUN指示灯亮；2、注意交通信号灯的运行情况和编程软件中的定时器运行情况，反复调试直到满足控制要求。
梯形图：命令语句表：LD NOT TIM001TIM 000#0050LD TIM000TIM 001#0050LD NOT TIM000OUT 20000LD TIM000OUT 20003LD NOT TIM003TIM 002#0090LD TIM002TIM 003#0010LD TIM000LD TIM002KEEP 01000LD 01000OUT 20001LD TIM002AND NOT TIM005TIM 004#0002LD TIM004TIM 005#0002LD TIM004OUT 20002LD NOT TIM007TIM 006#0040LD TIM006TIM 007#0060LD NOT TIM006OUT 20004LD TIM006LD TIM000KEEP 01001LD 01001AND NOT TIM009TIM 008#0002LD TIM008TIM 009#0002LD TIM008OUT 20005I/O分配情况：20000——南北红灯20001——南北绿灯20002——南北黄灯20003——东西红灯20004——东西绿灯20005——东西黄灯实验现象：与要求基本一致，说明程序无误。
§3 气力输送系统实验3. 1 实验目的1.练习根据控制任务设计PC控制电路和程序。
2.练习组建模拟实验线路并进行程序调试。
3.练习可编程控制器在动作顺序控制中的应用。
4.练习自动/手动多种控制方式在工业中的应用。
3．2 实验设备实验箱、连接线、通信电缆、计算机、编程软件3. 3 实验内容●实验内容：使用PLC输出控制气力输送系统，在手动模式，可以通过按键单独控制每个阀，在自动模式满足图3.2控制要求。
●实验步骤1、编写梯形图程序，下载实验程序，成功完成后，使PLC处于监控状态，RUN指示灯亮；2、注意气力输送系统运行情况，反复调试直到满足控制要求。
3、在实际应用中，因考虑到料位信号故障的情况，往往设置一个进料和出料的最大时梯形图：开二次气阀，延时10S状态6状态7延时时间到延时时间到关二次气阀，延时2S延时时间到状态8关出料阀，延时2S延时时间到命令语句表：LD 00000LD 20008AND TIM006 ORLDOR 20000 ANDNOT 20001 OUT 20000 TIM 000 #0020AND TIM000 OR 20001 ANDNOT 20002 OUT 20001LD 20001AND 00001OR 20002 ANDNOT 20003 OUT 20002 TIM 001 #0020 LD 20002AND TIM001 OR 20003 ANDNOT 20004 OUT 20003 TIM 002 #0020 LD 20003AND TIM002 OR 20004 ANDNOT 20005 OUT 20004LD 20004AND 00002OR 20005 ANDNOT 20006 OUT 20005 TIM 003 #0020 LD 20005AND TIM003 OR 20006 ANDNOT 20007 OUT 20006 TIM 004 #0100 LD 20006AND TIM004 OR 20007 ANDNOT 20008 OUT 20007 TIM 005 #0020 LD 20007AND TIM005 OR 20008 ANDNOT 20000TIM 006 #0020LD 20000OUT 01000LD 20001OUT 01001LD 20002OUT 01002LD 20003OUT 01003LD 20004OUT 01004LD 20005OUT 01005LD 20006OUT 01006LD 20007OUT 01007LD 20008OUT 01008I/O分配表：00000——启动信号00001——高料位信号00002——低料位信号01000——开透气阀01001——开进料阀01002——关进料阀，关透气阀01003——开出气阀01004——开一次气阀01005——关一次气阀01006——开二次气阀01007——关二次气阀01008——关出料阀实验现象：与流程图基本一致，说明程序无误。
§4 气力输送系统组态实验4. 1 实验目的1.练习PLC在组态软件中设备的创建和通信。
2.练习组态软件中画面的创建和监控。
4．2 实验设备实验箱、连接线、通信电缆、计算机、组态软件4. 3 实验内容●实验内容：利用组态软件进行气力输送系统监控。
●实验步骤1、串口配置 9600 7 2 even2、创建设备和数据3、画面组态。
梯形图：命令语句表：LD 00000LD 20008AND TIM006 ORLDOR 20000 ANDNOT 20001 OUT 20000 TIM 000 #0020 LD 20000AND TIM000 OR 20001 ANDNOT 20002 OUT 20001LD 20001AND 00001OR 20002 ANDNOT 20003 OUT 20002 TIM 001 #0020 LD 20002AND TIM001 OR 20003 ANDNOT 20004 OUT 20003 TIM 002 #0020 LD 20003AND TIM002 OR 20004ANDNOT 20005 OUT 20004LD 20004AND 00002OR 20005 ANDNOT 20006 OUT 20005 TIM 003 #0020 LD 20005AND TIM003 OR 20006 ANDNOT 20007 OUT 20006 TIM 004 #0100 LD 20006AND TIM004 OR 20007 ANDNOT 20008 OUT 20007 TIM 005 #0020 LD 20007AND TIM005 OR 20008 ANDNOT 20000 OUT 20008 TIM 006 #0020 LD 20000OUT 01000LD 20001OUT 01001LD 20002OUT 01002LD 20003OUT 01003LD 20004OUT 01004LD 20005OUT 01005LD 20006OUT 01006LD 20007OUT 01007LD 20008OUT 01008I/O分配表：00000——启动信号00001——高料位信号00002——低料位信号01000——开透气阀01001——开进料阀01002——关进料阀，关透气阀01003——开出气阀01004——开一次气阀01005——关一次气阀01006——开二次气阀01007——关二次气阀01008——关出料阀组态建立：新建一个PLC设备：设置参数：定义变量：调用“Bit”函数取出某一位以控制阀门的开与合。
画出图形，进行动画连接：PLC仿真监控PLC：。
