脱硫工艺流程
脱硫塔工艺流程
脱硫塔工艺流程脱硫塔是一种用于去除燃煤电厂烟气中二氧化硫的设备，其工艺流程包括石灰石石膏法、海水脱硫法、氨法等多种方法。
以下将分别介绍这些脱硫工艺的流程及特点。
石灰石石膏法脱硫工艺流程：1. 石灰石石膏法脱硫工艺是目前燃煤电厂中应用最广泛的脱硫方法之一。
其工艺流程主要包括石灰石研磨、石灰石浆液制备、石灰石浆液输送、烟气脱硫、石膏脱水等步骤。
2. 在该工艺中，石灰石首先经过破碎、研磨等工序，制成石灰石浆液。
然后将石灰石浆液输送至脱硫塔，烟气在脱硫塔中与石灰石浆液进行接触，二氧化硫被吸收，形成石膏。
最后，石膏经过脱水处理，得到干燥的石膏产品，实现了二氧化硫的脱除和资源化利用。
海水脱硫法工艺流程：1. 海水脱硫法是一种相对较新的脱硫方法，其工艺流程主要包括海水预处理、海水喷淋、烟气脱硫、海水处理等步骤。
2. 在该工艺中，海水经过预处理后，以喷淋的形式与烟气充分接触，吸收其中的二氧化硫。
然后，含有二氧化硫的海水经过处理，将其中的二氧化硫提取出来，形成硫酸或者其他有价值的化合物。
氨法脱硫工艺流程：1. 氨法脱硫是利用氨水或氨气与烟气中的二氧化硫进行化学反应，将二氧化硫转化为硫酸铵或者硫酸氨，从而达到脱硫的目的。
2. 其工艺流程主要包括氨水喷淋、烟气脱硫、氨水处理等步骤。
在该工艺中，氨水以喷淋的形式与烟气接触，吸收其中的二氧化硫，形成硫酸铵或硫酸氨。
然后，含有二氧化硫的氨水经过处理，将其中的硫酸铵或硫酸氨提取出来，实现了二氧化硫的脱除和资源化利用。
综上所述，脱硫塔工艺流程包括石灰石石膏法、海水脱硫法、氨法等多种方法，它们各自具有特点和适用范围。
在实际应用中，需要根据燃料特性、环保要求、成本考虑等因素选择合适的脱硫工艺，以达到高效脱硫、资源化利用的目的。
脱硫除灰工艺流程
脱硫除灰工艺流程一、工艺流程：含尘气体从锅炉脱硫装置底部进入中心管，经洗涤水(一定浓度的 NaOH 溶液)喷淋加湿后，冲击液面，最终以雾化、泡沫、液膜等到形态实现复合作用的除尘过程，液雾在旋流带动下，也作旋转运动，尘粒在液雾的作用下变湿变重，通过离心力和惯性力的作用被甩向外壁，使尘气分离，变湿的粉尘由底部排污口排出。
燃烧产生的含硫尾气由下部切线方向从底部进入高效脱硫除尘装置，经旋流板与喷头喷雾所形成的液膜相接触后，(碳黑)被捕集液吸收，酸性气体被氢氧化钠溶液吸收，净化后废气从脱硫除尘装置烟囱出口高空达标排放。
经过脱硫除尘装置吸收后的液体，自行流经中和池，在旋流惯性的作用下充分反应，最后在沉淀池内沉淀其污泥及杂质，定期清理，清液进入碱液池(调节 PH )，再次循环利用。
二、性能及特点1.除尘脱硫效率高，捕捉有害气体多。
除尘率≥95% ，二氧化硫脱除率≥90% ，烟气林格曼黑度 <1 级。
脱水板设计合理、独特，脱水效果好。
筒体内设有脱水装置，脱水板设计合理独特，当雾气通过脱水装置时，被碰撞截流变向，沿筒壁流下，防止了二次带水，脱水效率高。
2.设备操作相对简单、方便，维修量极少，易于操作、管理、维护，运行率高，适应各种不同的工作环境。
3.设备对烟气中 SO2 的浓度波动适应性强，不同的脱硫工艺可适应不同的含硫量;我司采用双碱法，这是是目前成熟、环保局认可的脱硫法。
4.阻力小、节水、节电、运行费用低。
烟气从筒体下部自然引入，截面大、风速小，因此烟气阻力小，主体阻力≤900Pa ，系统阻力≤1200Pa 。
由于阻力小，消耗动力也小。
加之排出的水经过沉淀，封闭循环使用，一方面节约水资源，另一方面防止污水流入下水道，造成二次污染，达到节水、节电的作用，使运行费用降低。
锅炉脱硫除尘器在选材上特别重要，这充分体现设计思想、设计水平和技术，因为锅炉经常 24小时不间断运作，对防腐和耐高温有特别的要求。

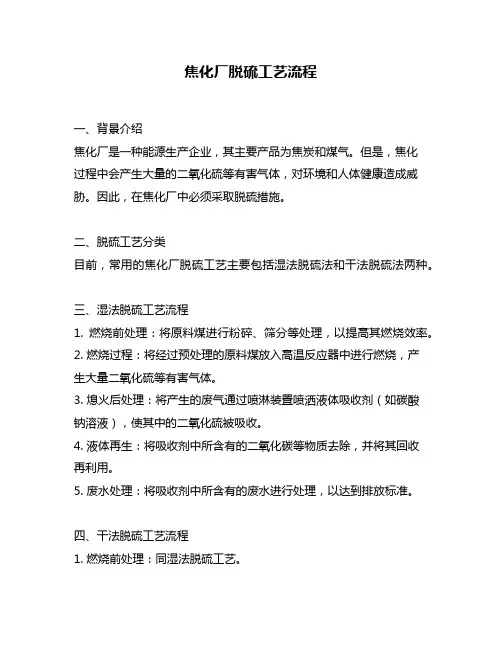

焦化厂脱硫工艺流程
焦化厂脱硫工艺流程一、背景介绍焦化厂是一种能源生产企业，其主要产品为焦炭和煤气。
但是，焦化过程中会产生大量的二氧化硫等有害气体，对环境和人体健康造成威胁。
因此，在焦化厂中必须采取脱硫措施。
二、脱硫工艺分类目前，常用的焦化厂脱硫工艺主要包括湿法脱硫法和干法脱硫法两种。
三、湿法脱硫工艺流程1. 燃烧前处理：将原料煤进行粉碎、筛分等处理，以提高其燃烧效率。
2. 燃烧过程：将经过预处理的原料煤放入高温反应器中进行燃烧，产生大量二氧化硫等有害气体。
3. 熄火后处理：将产生的废气通过喷淋装置喷洒液体吸收剂（如碳酸钠溶液），使其中的二氧化硫被吸收。
4. 液体再生：将吸收剂中所含有的二氧化碳等物质去除，并将其回收再利用。
5. 废水处理：将吸收剂中所含有的废水进行处理，以达到排放标准。
四、干法脱硫工艺流程1. 燃烧前处理：同湿法脱硫工艺。
2. 燃烧过程：同湿法脱硫工艺。
3. 干法脱硫：将产生的废气通过干式吸附剂（如活性炭、氧化钙等）进行吸附，使其中的二氧化硫被吸附。
4. 再生：将已经饱和的吸附剂进行再生，以去除其中的二氧化硫等物质，并回收再利用。
5. 废物处理：将已经使用过的吸附剂进行处理，以达到排放标准。
五、两种工艺比较1. 湿法脱硫工艺具有脱除效率高、适应性强等优点，但是会产生大量废水和废渣，需要进行额外的处理。
2. 干法脱硫工艺具有节能、环保等优点，但是其脱除效率相对较低。
六、结论在选择焦化厂脱硫工艺时，需要根据实际情况进行综合考虑，选择适合自己企业的工艺。
同时，需要加强废水、废渣等废物的处理，以达到环保标准。
脱硫塔工艺流程
脱硫塔工艺流程脱硫塔工艺是一种用于去除燃煤电厂烟气中二氧化硫的技术，也是环保行业中常用的处理方法之一。
脱硫塔工艺流程通常包括湿法脱硫和干法脱硫两种方式，下面将详细介绍这两种工艺的流程。
湿法脱硫工艺流程湿法脱硫是将含有二氧化硫的烟气通过脱硫塔中的喷淋装置，喷入一定量的石灰浆液或碱液中，使二氧化硫与石灰或碱液发生化学反应，生成硫酸钙或硫酸盐，从而达到脱硫的目的。
湿法脱硫工艺流程主要包括以下几个步骤：1. 烟气进入脱硫塔：燃煤电厂烟气中含有二氧化硫等有害气体，首先将烟气引入脱硫塔。
2. 喷淋装置喷入石灰浆液：在脱硫塔中设置喷淋装置，将石灰浆液喷洒在烟气中，与二氧化硫发生反应。
3. 化学反应：石灰浆液中的石灰与二氧化硫反应生成硫酸钙，硫酸钙会在脱硫塔中沉淀下来。
4. 净化烟气：经过化学反应后，烟气中的二氧化硫被去除，净化的烟气排放出脱硫塔。
5. 污泥处理：脱硫塔中生成的硫酸钙沉淀下来形成污泥，需要进行处理和清除。
干法脱硫工艺流程干法脱硫是将含有二氧化硫的烟气通过脱硫设备，利用干法吸收剂吸收二氧化硫，达到脱硫的效果。
干法脱硫工艺流程主要包括以下几个步骤：1. 烟气预处理：燃煤电厂烟气中含有二氧化硫等有害气体，首先需要对烟气进行预处理。
2. 干法吸收剂喷射：在脱硫设备中喷射干法吸收剂，吸收烟气中的二氧化硫。
3. 化学反应：干法吸收剂中的化学成分与二氧化硫反应生成硫化物，达到脱硫效果。
4. 净化烟气：经过干法脱硫设备处理后，烟气中的二氧化硫被有效去除，净化的烟气排放出设备。
5. 吸收剂再生：吸收剂中吸收的二氧化硫需要进行再生处理，使其重新投入脱硫设备中使用。
脱硫塔工艺流程的选择取决于具体情况，湿法脱硫适用于烟气中二氧化硫浓度高的情况，而干法脱硫适用于对石灰浆液有限制的场合。
无论是湿法脱硫还是干法脱硫，都是为了减少燃煤电厂排放的二氧化硫对环境造成的污染，提高空气质量，保护生态环境。
总的来说，脱硫塔工艺流程在环保领域扮演着重要的角色，通过有效去除燃煤电厂烟气中的二氧化硫，减少大气污染物排放，保护环境和人类健康。
脱硫系统工艺流程
脱硫系统工艺流程一、引言脱硫是针对燃煤电厂等工业领域中产生的烟气中二氧化硫（SO2）含量过高的问题进行处理的工艺过程。
本文将介绍脱硫系统的工艺流程。
二、脱硫系统的基本原理脱硫系统主要采用湿法脱硫和干法脱硫两种方式进行处理。
湿法脱硫是通过将烟气与气液循环接触，利用化学反应将SO2转化为石膏或石膏废水的方法。
干法脱硫则是通过喷射干燥剂或吸附剂，将SO2吸附或转化为其他物质的方式进行处理。
三、湿法脱硫工艺流程湿法脱硫主要包括石灰石/石膏石浆液制备、烟气处理和石膏处理三个部分。
1. 石灰石/石膏石浆液制备将石灰石/石膏石与水进行混合，制备成浆液。
浆液中的石灰石/石膏石含有碱性成分，可以与SO2发生反应。
2. 烟气处理烟气从锅炉中产生后，进入脱硫系统。
在脱硫塔中，烟气与石灰石/石膏石浆液进行接触，SO2与浆液中的碱性成分发生反应，生成石膏或石膏废水。
同时，脱硫塔内的喷淋系统可以保持湿度，增加烟气与浆液的接触面积，提高脱硫效率。
3. 石膏处理脱硫塔中生成的石膏或石膏废水经过分离和固液分离处理后，可以用于其他用途或进一步处理。
四、干法脱硫工艺流程干法脱硫主要包括干法吸附和干法催化两种方式。
1. 干法吸附干法吸附通过喷射干燥剂或吸附剂，将烟气中的SO2吸附下来。
常用的干燥剂包括活性炭、硅胶等，而吸附剂则包括氧化钙等。
烟气经过干法吸附器后，SO2含量大大降低。
2. 干法催化干法催化是通过将烟气经过催化剂层，利用化学催化反应将SO2转化为其他无害物质。
常用的催化剂包括金属氧化物、硫酸盐等。
干法催化可以在较低温度下进行，具有能耗低的优点。
五、脱硫系统的辅助设备和控制系统脱硫系统除了核心的脱硫塔和吸附器外，还需要配备一些辅助设备和控制系统来确保脱硫过程的正常运行。
常见的辅助设备包括循环泵、喷淋系统、废水处理设备等，而控制系统则包括液位控制、压力控制等。
六、脱硫系统的应用与发展脱硫系统广泛应用于燃煤电厂、炼油厂等工业领域，可以有效减少大气污染物排放。
热电厂脱硫工艺流程
热电厂脱硫工艺流程热电厂脱硫工艺流程主要包括湿法脱硫和干法脱硫两种方式。
湿法脱硫工艺一般采用石灰-石膏法，干法脱硫工艺一般采用活性炭吸附法。
下面分别介绍这两种工艺的具体流程。
湿法脱硫工艺流程：1. 烟道烟气净化：烘干系统、布袋除尘装置和电除尘装置对烟气进行预处理，去除烟尘颗粒和其他污染物。
2. 石灰准备：将消石灰通过气力输送系统送至石灰浆预制罐，与一定比例的水混合，制成石灰浆备用。
3. 石灰浆喷射：将石灰浆通过喷射装置均匀喷射到烟道烟气中，石灰与烟气中的二氧化硫进行反应。
4. 反应塔脱硫：烟气与石灰浆在反应塔中充分接触，发生硫酸钙的反应，将二氧化硫转化为石膏。
5. 石膏分离：将反应后的烟气从反应塔排出，通过除尘设备去除颗粒物后，进一步冷却分离石膏颗粒。
6. 渣浆处理：将分离得到的湿饼状石膏通过脱水机脱水，得到干燥的石膏产品。
干法脱硫工艺流程：1. 烟道烟气净化：烘干系统、布袋除尘装置和电除尘装置等装置进行预处理，去除烟尘颗粒和其他污染物。
2. 干法脱硫剂喷射：使用喷嘴或雾化装置将干法脱硫剂（如活性炭）喷射到烟道烟气中，使其与二氧化硫发生吸附反应。
3. 干法脱硫剂吸附：烟气中的二氧化硫与干法脱硫剂在吸附层中接触并吸附，形成硫化物，净化烟气。
4. 硫化物分离：将含有硫化物的吸附剂从吸附层中分离出来，通过分离装置进行处理。
5. 吸附剂再生：对分离得到的含硫化物的吸附剂进行再生处理，将硫化物还原为元素硫，以便于再次使用。
6. 废物处理：对分离处理得到的含硫化物的吸附剂进行废物处理，使其达到环保标准。
总结起来，热电厂脱硫工艺流程主要包括烟气净化、添加脱硫剂、与二氧化硫的反应、分离硫化物、再生吸附剂和废物处理等步骤。
湿法脱硫主要依靠石灰与二氧化硫的反应生成石膏，而干法脱硫则是通过吸附剂吸附二氧化硫来达到脱硫的目的。
这些工艺流程都旨在减少燃煤电厂烟气中的二氧化硫排放，保护环境和人类健康。
脱硫工段工艺流程
脱硫工段工艺流程脱硫工段是指对燃煤锅炉烟气中的二氧化硫进行去除的工序。
脱硫工艺流程是锅炉烟气脱硫的关键环节，其稳定性和效率直接影响着环保设施的运行效果。
下面将详细介绍脱硫工段的工艺流程。
1. 烟气净化系统。
烟气净化系统是脱硫工段的起始部分，主要包括除尘器和脱硫吸收塔。
燃煤锅炉烟气中含有大量的灰尘颗粒和烟气中的二氧化硫，首先需要通过除尘器进行粗粒度的颗粒物去除，然后进入脱硫吸收塔进行二氧化硫的去除。
2. 脱硫吸收塔。
脱硫吸收塔是脱硫工艺的核心设备，其主要原理是利用吸收剂与烟气中的二氧化硫进行接触，从而将二氧化硫吸收到吸收剂中。
常用的吸收剂有石灰石浆液和氨水，其中石灰石浆液法是目前应用最为广泛的脱硫方法。
在脱硫吸收塔内，烟气与吸收剂充分接触，二氧化硫被吸收剂吸收，形成硫化钙或硫酸钙等化合物，从而达到脱硫的目的。
3. 脱硫废水处理。
脱硫吸收塔中形成的脱硫废水需要进行处理，以防止对环境造成污染。
脱硫废水处理主要包括沉淀、过滤和中和等工艺，将废水中的固体颗粒和重金属离子去除，使废水达到排放标准。
4. 脱硫产物处理。
脱硫吸收塔中形成的脱硫产物主要是硫酸钙或硫化钙等化合物，需要进行处理和回收利用。
常用的处理方法包括干法脱硫和湿法脱硫，通过干法脱硫可以将脱硫产物转化为石膏，而湿法脱硫则可以将脱硫产物转化为硫酸。
5. 脱硫设备运行监控。
脱硫工段的工艺流程需要进行严格的运行监控，包括吸收塔内的温度、压力、吸收剂浓度等参数的监测，以确保脱硫设备的正常运行。
同时，还需要对脱硫产物、废水等进行定期的化验分析，以确保排放达标。
以上就是脱硫工段的工艺流程，通过上述步骤可以有效地将燃煤锅炉烟气中的二氧化硫去除，达到环保排放标准。
脱硫工艺的稳定运行和高效处理是环保设施运行的关键，也是保障大气环境质量的重要环节。
脱硫设备的工艺流程
脱硫设备的工艺流程
脱硫设备是用于去除燃煤、燃油等燃料中的二氧化硫的设备，其工艺流程主要包括干法脱硫和湿法脱硫两种方法。
下面将详细介绍这两种脱硫设备的工艺流程。
一、干法脱硫设备工艺流程。
1. 原料破碎，首先将燃料破碎成合适的颗粒大小，以便于后续的处理。
2. 燃料预处理，对燃料进行干燥处理，以降低燃料中的水分含量，提高脱硫效果。
3. 燃料燃烧，将燃料送入燃烧炉中进行燃烧，产生含有二氧化硫的烟气。
4. 烟气处理，将烟气送入脱硫设备中，通过干法脱硫剂吸收二氧化硫，形成硫化物，再通过除尘设备去除颗粒物。
5. 硫化物处理，将吸收的硫化物送入脱硫渣处理系统，进行资
源化利用或安全处置。
二、湿法脱硫设备工艺流程。
1. 烟气净化，将烟气送入湿法脱硫设备中，通过喷淋装置将烟气中的颗粒物和二氧化硫溶解到吸收液中。
2. 吸收液循环，将含有二氧化硫的吸收液送入吸收塔，与烟气充分接触，吸收二氧化硫。
3. 氧化还原，通过氧化剂将吸收液中的硫化物氧化成硫酸盐，再通过还原剂还原成元素硫。
4. 硫酸盐处理，将生成的硫酸盐送入结晶器进行结晶，得到硫酸盐晶体和母液。
5. 硫酸盐处理，将硫酸盐晶体进行干燥处理，得到成品硫酸盐产品，母液则进行再循环利用或安全处置。
以上就是干法脱硫设备和湿法脱硫设备的工艺流程介绍。
通过脱硫设备的使用，可以有效地减少燃料燃烧过程中产生的二氧化硫排放，保护环境，净化空气。
同时，脱硫设备的工艺流程也在不断
的改进和完善，以适应不同燃料和排放标准的要求。
希望本文对脱硫设备的工艺流程有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现运行得各种脱硫工艺流程图汇总
通过对国内外脱硫技术以及国内电力行业引进脱硫工艺试点厂情况得分析研究,目前脱硫方法一般可划分为燃烧前脱硫、燃烧中脱硫与燃烧后脱硫等3类、
其中燃烧后脱硫,又称烟气脱硫(Fｌｕe gａｓdesulfurization,简称FGD),在ＦGD技术中,按脱硫剂得种类划分,可分为以下五种方法:以ＣａCO３(石灰石)为基础得钙法,以ＭｇO为基础得镁法,以Na2ＳO3为基础得钠法,以NH3为基础得氨法,以有机碱为基础得有机碱法、世界上普
遍使用得商业化技术就是钙法,所占比例在9０%以上。
按吸收剂及脱硫产物在脱硫过程中得干湿状态又可将脱硫技术分为湿法、干法与半干(半湿)法。
湿法FGＤ技术就是用含有吸收剂得溶液或浆液在湿状态下脱硫与处理脱硫产物,该法具有脱硫反应速度快、设备简单、脱硫效率高等优点,但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题。
干法FGD技术得脱硫吸收与产物处理均在干状态下进行,该法具有无污水废酸排出、设备腐蚀程度较轻,烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等优点,但存在脱硫效率低,反应速度较慢、设备庞大等问题。
半干法FGD技术就是指脱硫剂在干燥状态下脱硫、在湿状态下再生(如水洗活性炭再生流程),或者在湿状态下脱硫、在干状态下处理脱硫产物(如喷雾干燥法)得烟气脱硫技术。
特别就是在湿状态下脱硫、在干状态下处理脱硫产物得半干
法,以其既有湿法脱硫反应速度快、脱硫效率高得优点,又有干法无污水废酸排出、脱硫后产物易于处理得优势而受到人们广泛得关注。
按脱硫产物得用途,可分为抛弃法与回收法两种、
烧结烟气脱硫
海水脱硫技术
烟气脱硫－脱硫工艺
石灰石石膏湿法烟气脱硫技术
氧化镁法烟气脱硫工艺
ﻫ典型双碱法脱硫
石膏湿法烟气脱硫工艺流程图
半干法工艺流程图
脱硫脱硝除尘一体化设备
半干法脱硫工艺流程
ﻫ带炉内煅烧得烟气循环流化床脱硫技术
半干法烟气脱硫系统工艺流程图
ﻫ氢氧化镁浆液制备系统—镁法脱硫工艺流程
Ⅳ湿法粗粉脱硫生产流程图
ﻫ石灰石/石灰石膏法烟气脱硫工艺1
脱硫工艺流程图
烟气脱硫工艺流程
ﻫ石灰石-石膏湿法脱硫工艺流程图
循环流化床脱硫技术工艺流程图－
工艺流程—双碱法脱硫系统
烧结脱硫工程
ﻫ。
