船舶柴油机的增压
船舶发电机原理

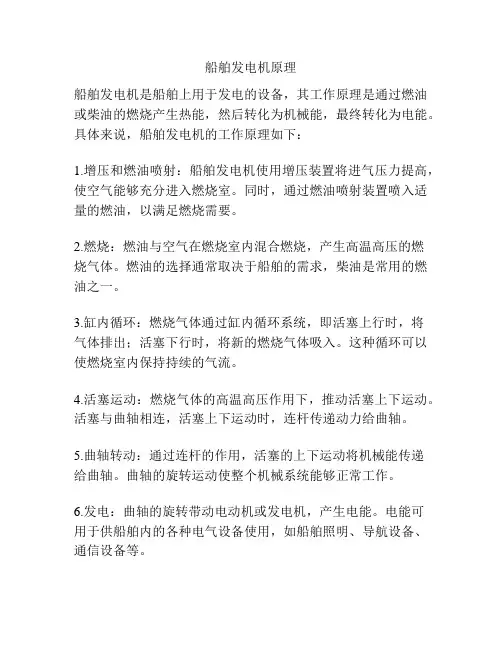

船舶发电机原理
船舶发电机是船舶上用于发电的设备，其工作原理是通过燃油或柴油的燃烧产生热能，然后转化为机械能，最终转化为电能。
具体来说，船舶发电机的工作原理如下：
1.增压和燃油喷射：船舶发电机使用增压装置将进气压力提高，使空气能够充分进入燃烧室。
同时，通过燃油喷射装置喷入适量的燃油，以满足燃烧需要。
2.燃烧：燃油与空气在燃烧室内混合燃烧，产生高温高压的燃
烧气体。
燃油的选择通常取决于船舶的需求，柴油是常用的燃油之一。
3.缸内循环：燃烧气体通过缸内循环系统，即活塞上行时，将
气体排出；活塞下行时，将新的燃烧气体吸入。
这种循环可以使燃烧室内保持持续的气流。
4.活塞运动：燃烧气体的高温高压作用下，推动活塞上下运动。
活塞与曲轴相连，活塞上下运动时，连杆传递动力给曲轴。
5.曲轴转动：通过连杆的作用，活塞的上下运动将机械能传递
给曲轴。
曲轴的旋转运动使整个机械系统能够正常工作。
6.发电：曲轴的旋转带动电动机或发电机，产生电能。
电能可
用于供船舶内的各种电气设备使用，如船舶照明、导航设备、通信设备等。
需要注意的是，船舶发电机的工作原理类似于一台内燃机，但它的设计和运行特点更适用于船舶环境。
为确保船舶发电机的正常运行，需定期检查维护设备，确保燃料供应和排气系统畅通，并保持发电机的冷却系统效果。
船舶柴油机的工作原理
船舶柴油机的工作原理
船舶柴油机是一种内燃机，主要用于推动船只的动力装置。
它是通过将柴油燃料与空气混合并在高温高压条件下燃烧，将化学能转化为机械能来实现推动船只的目的。
下面将详细介绍船舶柴油机的工作原理。
1. 压缩冲程（压缩行程）：当活塞下行时，柴油机的气缸内的空气被压缩，使气缸内的压力和温度升高。
这一过程是通过曲轴的旋转来完成的。
在压缩冲程中，气缸内的空气逐渐被压缩，使其体积减小，压力和温度逐渐升高。
2. 燃油喷射：在压缩冲程结束时，燃油喷射系统将精确计量的柴油燃料喷入气缸内。
燃油喷射系统通常由高压燃油泵、喷油嘴和喷油控制器组成。
喷油嘴会将燃油以高压喷入气缸内，形成一个可燃的燃料雾化云。
3. 燃烧冲程：当燃油喷射到气缸内时，它会与高温高压的空气混合，形成一个可燃的混合气体。
然后，喷油控制器会引发火花，点燃混合气体，从而引发燃烧反应。
燃烧过程中，燃料的能量被释放，高温高压的气体推动活塞向下运动，产生机械能。
4. 排气冲程：在燃烧冲程结束后，活塞开始向上运动，将燃烧产生的废气排出气缸。
废气通过排气门进入排气管，并被排出船舶外部。
5. 重复循环：完成一次工作循环后，曲轴再次旋转，活塞再次进行压缩冲程，开始下一个工作循环。
船舶柴油机通常采用四冲程循环，即压缩冲程、燃油喷射、燃烧冲程和排气冲程。
船舶柴油机的工作原理可以总结为压缩冲程、燃油喷射、燃烧冲程和排气冲程四个过程，通过这些过程将化学能转化为机械能，推动船只前进。
船舶柴油机具有高效率、高可靠性和较低的燃料消耗等优点，因此被广泛应用于船舶工业。
船舶柴油机的工作原理
船舶柴油机的工作原理引言概述：船舶柴油机是船舶动力系统的核心部件，它以其高效、可靠的特点成为航海领域的主流动力装置。
本文将详细介绍船舶柴油机的工作原理，包括燃油供给系统、压缩系统、燃烧系统、冷却系统和排气系统五个部分。
一、燃油供给系统：1.1 燃油贮存：船舶柴油机通常采用燃油贮存系统，通过燃油贮存罐储存燃油，并通过燃油泵将燃油送至燃油滤清器。
1.2 燃油过滤：燃油滤清器用于过滤燃油中的杂质，确保燃油的清洁度，防止对柴油机零部件造成损害。
1.3 燃油喷射：燃油喷射系统通过喷油泵将高压燃油送入喷油嘴，喷油嘴将燃油雾化后喷入气缸，与压缩空气混合。
二、压缩系统：2.1 活塞压缩：柴油机的压缩系统由气缸、活塞和气缸盖组成。
当活塞下行时，气缸内的空气被压缩，提高其温度和压力。
2.2 气缸盖：气缸盖上设置了进气门和排气门，通过控制这两个门的开闭来实现气缸内空气的进出。
2.3 涡轮增压器：柴油机还可以配备涡轮增压器，通过利用排气气流驱动涡轮，增加进气压力，提高燃烧效率。
三、燃烧系统：3.1 点火：柴油机使用高压电弧点火系统，通过点火塞产生高压电弧点燃喷入气缸的燃油雾化物。
3.2 燃烧过程：燃油雾化物在气缸内与压缩空气混合后，由于高温高压条件下的自燃反应，产生爆发性燃烧，释放出大量热能。
3.3 燃烧效率：柴油机的燃烧效率高，主要原因是燃油雾化细小，与空气充分混合，燃烧更完全。
四、冷却系统：4.1 水冷系统：船舶柴油机通常采用水冷系统进行冷却，通过循环水冷却剂来吸收发动机产生的热量。
4.2 水泵：水泵负责将冷却液循环供给发动机，以保持发动机在适宜的工作温度范围内。
4.3 散热器：散热器通过将冷却液与外界空气进行换热，将发动机产生的热量散发出去。
五、排气系统：5.1 排气门：排气门负责排出燃烧产生的废气，保持气缸内的压力平衡。
5.2 涡轮增压器：涡轮增压器在排气系统中也起到重要作用，通过利用废气驱动涡轮，减少废气排放。
船舶柴油机的工作原理
船舶柴油机的工作原理引言概述：船舶柴油机是船舶的主要动力装置，其工作原理是通过内燃机的方式将柴油燃料转化为机械能，推动船舶前进。
本文将详细介绍船舶柴油机的工作原理，包括燃料供给系统、压缩系统、燃烧系统、冷却系统和润滑系统五个方面。
一、燃料供给系统：1.1 燃油箱和燃油滤清器：船舶柴油机的燃料供给系统首先需要一个燃油箱来储存柴油，同时还需要一个燃油滤清器来过滤燃油中的杂质，确保燃油的纯净度。
1.2 燃油泵：燃油泵是将燃油从燃油箱中抽取并供给到喷油器的关键装置。
燃油泵通过机械或电动的方式将燃油压力增加到所需的工作压力。
1.3 喷油器：喷油器是将高压燃油喷射到燃烧室内的装置。
它通过控制喷油量和喷油时间来实现燃油的雾化和燃烧效果的调节。
二、压缩系统：2.1 活塞和气缸：船舶柴油机的压缩系统由活塞和气缸组成。
活塞在气缸内做往复运动，通过压缩空气将其压力增加到高于燃油的自燃温度，为后续的燃烧过程做准备。
2.2 气缸盖和气门：气缸盖上设有进气和排气气门，通过控制气门的开闭来实现空气的进出。
进气气门在活塞下行时打开，使新鲜空气进入气缸；排气气门在活塞上行时打开，将燃烧产生的废气排出气缸。
2.3 压缩比：压缩比是指活塞下行时气缸内的最大容积与活塞上行时气缸内的最小容积之比。
较高的压缩比可以提高燃烧效率和功率输出。
三、燃烧系统：3.1 点火方式：船舶柴油机通常采用压燃式燃烧，即在压缩空气达到一定温度后，通过喷油器喷入燃油，利用燃油的自燃性质实现燃烧。
3.2 燃烧室：燃烧室是燃烧过程发生的地方，它的结构和形状会影响燃烧效果。
常见的燃烧室类型有预混式和直喷式两种，它们分别适用于不同的船舶柴油机。
3.3 燃烧过程：燃烧过程包括燃油的雾化、燃烧和燃烧产物的排出。
燃油在喷油器的作用下形成微小液滴，随后与高温高压的压缩空气混合并燃烧，产生高温高压的燃烧气体，驱动活塞做功。
四、冷却系统：4.1 水泵和水箱：船舶柴油机的冷却系统通过水泵将冷却水从水箱中抽出并循环供给到发动机的冷却通道中，以吸收发动机产生的热量。
低速船用柴油机与涡轮增压器的匹配
废气涡轮增压技术是提高船用柴油机功率、降低燃油消耗率和减少排放的一项重要措施。
船用柴油机废气涡轮增压器是在某一确定的静态条件下设计的，当投入营运时随着环境条件的变化，必然会引起涡轮增压器性能的改变，出现诸如增压器工作不稳定、压气机出现喘振、废气涡轮出现阻塞、柴油机排气温度过高等现象，导致柴油机达不到预期的增压效果。
因此，柴油机与增压器的匹配是否良好，对柴油机的运行起着十分重要的作用。
一、WinGD低速柴油机与涡轮增压器的性能匹配所谓柴油机与增压器的匹配，严格来说应该是柴油机与增压系统的匹配,即柴油机和增压器的空气压力、流量等参数的合理匹配，使柴油机的性能（油耗率、排气温度、排放物等）达到最优。
WinGD公司要求所有不同额定功率转速点的柴油机都要进行增压器匹配试验，同时该匹配试验需在额定转速功率点进行。
5RT-flex50-D柴油机是WinGD公司推出的新型二冲程、单作用、可逆转、废气涡轮增压器、低速超长冲程船用低速柴油机，该柴油机与涡轮增压器性能匹配主要目的是使柴油机在不同工况下运行均能达到所需的扫气压力、增压器效率、工作在喘振裕度范围内，以确保船舶的安全运行。
1、增压器性能参数的换算（1）参考条件WinGD船用柴油机设计工况及参数计算是根据ISO3046标准确定的，进行增压器性能匹配所测的数据均须转换为ISO工况条件后再进行参数对比调节。
ISO标准工况参数如下:空气进口温度: T1≈25℃淡水冷却剂: t1≈35℃淡水冷却的扫气温度: T2=29℃海水冷却剂:t2≈35℃海水冷却的扫气温度: T3=25℃CMCR工况排气背压:P1=300mmWG≈300Pa（2）ISO工况下扫气压力p值根据5RT-flex50-D型柴油机调试指南要求，调整好爆压和NOX排放，然后再调节扫气压力。
额定扫气压力取决于柴油机额定功率点平均有效压力，各额定功率转速点ISO工况要求的额定扫气压力值参照WinGDR-Tuning软件中数值，R-Tuning软件标定了WinGD5RT-flex5O-D柴油机在ISO工况下所有功率转速点所要求的各项性能参数值。
船舶柴油机的工作原理

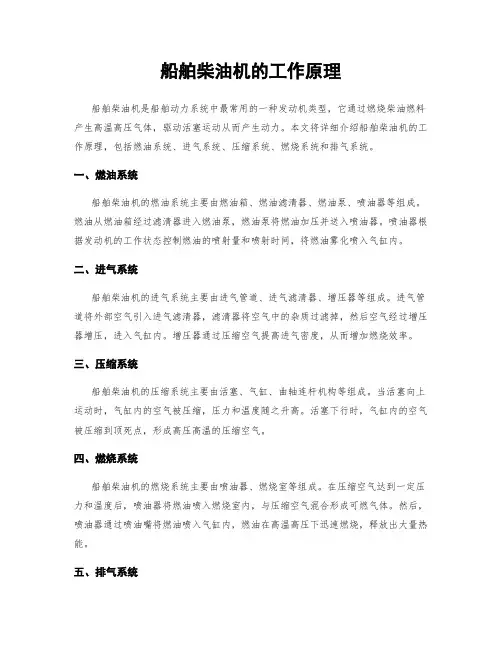

船舶柴油机的工作原理船舶柴油机是船舶动力系统中最常用的一种发动机类型，它通过燃烧柴油燃料产生高温高压气体，驱动活塞运动从而产生动力。
本文将详细介绍船舶柴油机的工作原理，包括燃油系统、进气系统、压缩系统、燃烧系统和排气系统。
一、燃油系统船舶柴油机的燃油系统主要由燃油箱、燃油滤清器、燃油泵、喷油器等组成。
燃油从燃油箱经过滤清器进入燃油泵，燃油泵将燃油加压并送入喷油器。
喷油器根据发动机的工作状态控制燃油的喷射量和喷射时间，将燃油雾化喷入气缸内。
二、进气系统船舶柴油机的进气系统主要由进气管道、进气滤清器、增压器等组成。
进气管道将外部空气引入进气滤清器，滤清器将空气中的杂质过滤掉，然后空气经过增压器增压，进入气缸内。
增压器通过压缩空气提高进气密度，从而增加燃烧效率。
三、压缩系统船舶柴油机的压缩系统主要由活塞、气缸、曲轴连杆机构等组成。
当活塞向上运动时，气缸内的空气被压缩，压力和温度随之升高。
活塞下行时，气缸内的空气被压缩到顶死点，形成高压高温的压缩空气。
四、燃烧系统船舶柴油机的燃烧系统主要由喷油器、燃烧室等组成。
在压缩空气达到一定压力和温度后，喷油器将燃油喷入燃烧室内，与压缩空气混合形成可燃气体。
然后，喷油器通过喷油嘴将燃油喷入气缸内，燃油在高温高压下迅速燃烧，释放出大量热能。
五、排气系统船舶柴油机的排气系统主要由排气管道、涡轮增压器、排气涡轮等组成。
燃烧后的废气通过排气管道排出，一部分废气经过涡轮增压器驱动涡轮旋转，提高进气压力，增加燃烧效率。
另一部分废气通过排气涡轮减少排气阻力，提高发动机的功率输出。
综上所述，船舶柴油机的工作原理主要包括燃油系统、进气系统、压缩系统、燃烧系统和排气系统。
燃油经过燃油系统供给到喷油器，进气系统将空气引入气缸内，压缩系统将空气压缩形成高温高压气体，燃烧系统将燃油喷入气缸内与压缩空气混合燃烧，排气系统将燃烧后的废气排出。
这一系列的工作过程使得船舶柴油机能够产生动力，驱动船舶行驶。
船舶柴油机增压器原理
船舶柴油机增压器原理
船舶柴油机增压器是一种常用的增压设备，用于提高柴油机的进气压力，从而增加燃烧室内的氧气浓度，进而提高燃烧效率和动力输出。
增压器主要由涡轮和增压器壳体组成。
当柴油机运转时，废气从排气歧管进入增压器，使涡轮叶片旋转。
叶片的旋转带动增压器壳体内的压缩机，使其旋转产生高压空气。
增压器壳体内的压缩机将高压空气通过进气管道送入柴油机的进气道，与进入柴油机的新鲜空气混合。
由于增压器提供的高压空气压力比大气压高，进气压力增加，使得进入燃烧室的空气密度增加。
这样，单位体积内的氧气分子数量也增加，提高了燃烧效率。
增压器的原理可以解释为：通过利用排气废气的能量，使涡轮转动以提供压缩机所需的动力，压缩机再将高压空气进一步送入柴油机，从而提高柴油机的进气压力，达到增压的目的。
需要注意的是，良好的增压器设计应考虑到柴油机的额定功率和应用环境，合理匹配增压器的排气量和效能，以确保在各种负荷下均能稳定工作。
此外，增压器还需要进行定期维护和保养，以确保其正常运行和延长使用寿命。
柴油机的增压
柴油机的增压（一）增压的目的增压技术是提高柴油机功率最有效的措施之一，目前已广泛应用于船舶柴油机上。
pVnmi,eh根据： P, e60000可知，有效功率只与平均有效压力、气缸工作容积、柴油机转速、冲程系数及PpVnmeeh气缸数i等参数有关，故提高柴油机功率的措施，可以归纳为三个方面。
1．增加工作容积加大DiS、和，均能增加气缸工作容积，但这一措施会加大柴油机总重量和总尺寸，使造价增加，并给维修工作带来困难。
2．增加单位时间内的工作循环次数提高（或活塞平均速度）和采用二冲程柴油机（使=1），皆可增加单位时间内的工Cnmm作循环次数，但是，此措施会导致柴油机机械负荷和热负荷的增大，充气系数和机械效率,,vm的下降，使燃油燃烧恶化，影响柴油机工作可靠性和使用寿命。
3．提高平均有效压力P e由可知，要提高可通过提高机械效率或者提高平均指示压力来达到，P,P,,P,Peimemi但的变化范围很小，从减少机械损失来提高是有限的，所以的提高主要是依靠提高。
,,PPmmei由燃烧理论得知，增加每一工作循环的喷油量，能提高，但必须相应地增加气缸充气量，Pi以确保燃油完全燃烧。
在气缸容积不变的条件下，欲增加气缸充气量，必须增加进气密度，即先将空气进行压缩，然后使之进入气缸。
所谓增压，就是指通过提高柴油机进气压力来增加气缸的充气量。
这样，可以相应地增加喷入气缸的燃油量，提高柴油机平均有效压力，从而有效地提高柴油机功率。
（二）中冷的作用中冷即将经压缩的空气，在进入气缸前进行中间冷却，以降低进气温度，增大进气密度。
中冷配合增压，可进一步增大气缸充气量。
中冷器（即增压空气中间冷却器）往往以舷外水作为冷却介质。
提高进气压力的方法一般是用空气压缩机来完成。
通常把这一设备称为增压器，而把实现增压所设置的成套附件及管路系统称为增压系统。
根据驱动增压器不同的能量来源，增压系统通常可分为三类。
（一）机械增压系统增压器由柴油机直接驱动的增压系统称为机械增压系统。
