ORP测量探头接线方式及操作

合集下载

NBI 水质 ORP(氧化还原电位)传感器 用户手册说明书

NBI 水质 ORP(氧化还原电位)传感器 用户手册说明书

NBI水质ORP(氧化还原电位)传感器用户手册深圳市农博创新科技有限公司使用前须知•使用前请仔细阅读本说明书,因不遵守本说明书的操作规程及注意事项而造成产品损坏或失效的,农博创新将视情况不提供保修服务。

•使用前请检查包装是否完好,若发现产品有损坏,请将损坏货品与包装物一并寄回农博创新。

•因产品功能、性能的持续改进和优化,如有参数变动,恕不另行通知。

1.概述1.1功能及应用介绍农博创新水质ORP(氧化还原电位)传感器是一款用于水质氧化还原电位监测的传感器,可准确测量微生物、鱼虾类、水草类等多种环境下淡水或海水水体的氧化还原性。

配合农博创1.2.2尺寸1.2.3各部位说明保护帽探头传感器接头2.使用方法2.1安装方式水质ORP传感器采用沉入式安装,详细的信息请参见Watcher Pro2(Aqua)无线水质监测产品用户手册。

3.维护3.1贮存水质ORP传感器使用完毕后需要长时间贮存时,应先将水质ORP传感器冲洗干净,然后插入加有 3.5mol/L氯化钾溶液的保护帽,或者可将水质ORP传感器浸没到氯化钾溶液(浓度4.注意事项1请勿将传感器置于水流较快的地方,会导致污染物堆积过快。

2请勿用硬物(手指,金属等)接触水质ORP传感器探头,否则会导致传感器探头表面产生划痕。

3定期清洗检查传感器探头,避免被污染。

6.联系我们深圳市农博创新科技有限公司地址:中国广东省深圳市南山区讯美科技广场2座7楼709官网:联系电话:400-015-1568邮箱:**********************保修条例1.本产品保修期为半年。

从发货之日起六个月内,本产品保修期内按说明书正常使用的状况下产生的故障,予以免费维修。

2.属于以下情况之一不属于免费保修范围,农博创新提供有偿服务,敬请留意:(1)超过保修有效期;(2)未按产品说明书的要求使用、安装而造成的损坏;(3)由非农博创新授权维修服务者拆修造成的损坏;(4)因用户使用不当而造成的产品损坏,如摔坏、机械破坏等;(5)因不可抗力(如火灾、地震、台风等)造成的损坏;(6)其他非产品本身设计、技术、制造、质量等问题而导致的故障或损坏。

ORP测量探头接线方式及操作演示教学

ORP测量探头接线方式及操作演示教学

O R P测量探头接线方式及操作一、ORP测量探头接线方式温度传感器为Pt1000连接使用具有溶液地的pH电极进行ORP测量(电极型号例如:InPro 3250SG, InPro4800SG)。

T1/T2 = 2线制温度传感器接线T3 = 温度传感器线电阻补偿(3线制)注意:须短接第3,第4引脚1 –玻璃电极2 – -3 –参比电极4 –线缆屏蔽/地5 – -6 –温度传感器7 –温度传感器线电阻补偿8 –温度传感器9 – +5V输出二、M300 ORP测量设置1、先把通道设置好channel setup,四个通道a.b.c.d,a选择V 电压显示即ORP显示。

2、设置输出通道Analog outputs , Analog 1选择通道a,并设置测量范围(要与DCS对应)3、诊断,选择查看Analog outputs , Analog 1输出电流是否正确。

配置(路径:Menu/Configure)C onfigur eM easur ement A nalog O utputs Set Points A lar m/C lean Display H old O utputsC hannel Setup T emper atur e Sour cepHSet A ver aging M easur ement R esolution BacklightName8.1退出配置模式Menu Cal 式,原有的设定值仍然有效。

8.2进入配置模式Menu Info“Configure”Enter8.3测量(路径:Menu/Configure/Measurement)选择“Measurement’”Enter菜单:Channel Setup(测量通道设定)、Temperature(温度源)、pH和Set Averaging(设置滤波)。

8.3.1测量通道设定选择“Channel Setup”Enter设置a、b、c、d Enter c和d的设置。

ORP氧化还原电位计ORP可以用在什么地方如何安装和检测ORP电极

ORP氧化还原电位计ORP可以用在什么地方如何安装和检测ORP电极

ORP氧化还原电位计ORP可以用在什么地方如何安装和检测ORP电极一、概述ORP是英文OxidationReductionPotential的缩写,它表示溶液的氧化还原电位。

ORP值是水溶液氧化还原来领的测量指标,其单位是mv。

它由ORP复合电极和mv计构成。

ORP电极是一种可以在其敏感层表面进行电子汲取或释放的电极,该敏感层是一种惰性金属,通常是用铂和金来制作。

参比电极是和pH电极一样的银/氯化银电极。

在自然界的水体中,存在着多种变价的离子和溶解氧,当一些工业污水排入水中,水中含有大量的离子和有机物质,由于离子间性质不同,在水体中发生氧化还原反应并趋于平衡,因此在自然界的水体中不是单一的氧化还原系统,而是一个氧化还原的混合系统。

测量电极所反映的也是一个混合电位,它具有很大的试验性误差。

另外,溶液的pH值也对ORP值有影响。

因此,在实际测量过程中强调溶液的电位是没有意义的。

我们可以说溶液的ORP值在某一数值点相近表示了溶液的一种还原或氧化状态,或表示了溶液的某种性质(如卫生程度等),但这个数值会有较大的不同,你无法对它作出定量的确定,这和pH测试中的精准度是两个概念。

另外,影响ORP值的温度系数也是一个变量,无法修正,因此ORP计一般都没有温度补偿功能。

二、适用范围1、工业污水处理使用于水处理上的氧化还原系统,重要是铬酸的还原与氰化物的氧化。

废水中假如添加二硫化钠或二氧化硫可使六价的铬离子变成三价的铬子。

若添加氯或次氯酸钠可用来氧化氰化物,随后是氯化氰的水解,形成氰酸盐。

这种化学反应过程叫氧化还原反应系统。

氧化还原电位就是电子活性的测量,这与测量氢离子活性的方法很相像。

2、水的消毒与应用氧化还原电极能衡量对游泳池水、矿泉水及自来水的消毒效果。

由于水中大肠菌的杀菌效果受到氧化还原电位影响,所以氧化还原电位是水质的牢靠指标。

假如池水和矿泉水中的氧化还原电位值等于或高于650mv,则表示其中的含菌量是可以接受的。

pH、ORP电极使用说明书

pH、ORP电极使用说明书

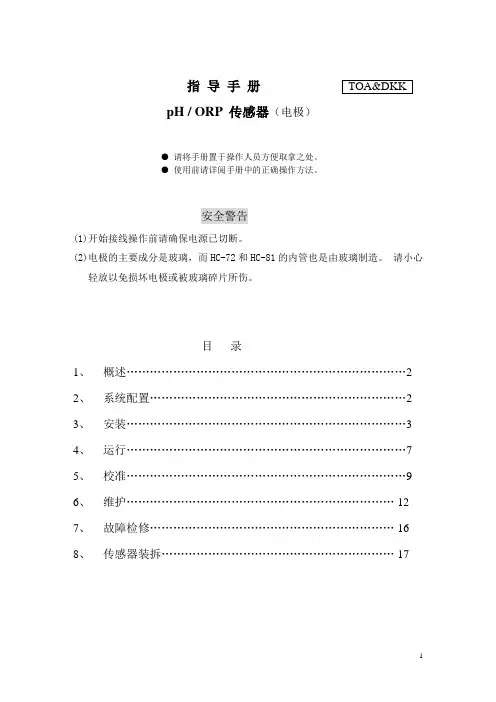

指导手册pH / ORP 传感器(电极)●请将手册置于操作人员方便取拿之处。

●使用前请详阅手册中的正确操作方法。

安全警告(1)开始接线操作前请确保电源已切断。

(2)电极的主要成分是玻璃,而HC-72和HC-81的内管也是由玻璃制造。

请小心轻放以免损坏电极或被玻璃碎片所伤。

目录1、概述 (2)2、系统配置 (2)3、安装 (3)4、运行 (7)5、校准 (9)6、维护 (12)7、故障检修 (16)8、传感器装拆 (17)pH变送器和ORP 变送器是分别用来测量液体的pH值和氧化还原电位的。

这本指导手册对测量系统的表述是建立在pH检测计和ORP 检测计的传感器之上的。

至于变送器的调整,请根据不同型号查阅另外提供的指导手册。

另外,传感器上配备一清洗系统,关于清洗系统细目请参照另外单独准备的指导手册。

pH/ORP测量系统的基本组成是一个传感器和一台变送器。

在某些情况下还加入记录仪。

当变送器位于离测量点较远的位置时,在测量点附近安置一个接线盒并用延长电缆把接线盒和变送器连接起来,如下图所示。

3页图:pH/ORP测量系统图例(1)电极通常,复合式电极是由一个玻璃电极,一个叁考电极和一温度补偿元件组成的一个单一体。

而传统的非复合式电极,3个电极被分别安装在传统的电极夹具中并各自独立工作。

电极导线直接连接变送器或接线盒。

(2)电极支架电极支架要能够把电极安全地固定在样品中以便于电极的测量。

至于电极支架的类型,目前广泛运用的是浸入式和流通式两种。

前者是安装在暴露在空气中的水槽的液面上;而后者是被装在流动样品的的管道中。

电极支架跟电极合起来称为感应器。

(3)接线盒连接延长电缆和电极导线需要有一个具有高绝缘端子板的接线盒。

(4)延长电缆连接接线盒和变送器需要具有高绝缘性的延长电缆。

3.1 传感器的安装(1) 安装位置的选择安装位置的选择应考虑以下条件:(a) 必须便于操作和维护, 尤其要保证维修所需的充足空间。

(b) 应避免机器振动, 远离会产生电磁波感应干扰的电子设备及快速转动的设备。

ZJTYJK-SOP-26 ORP分析仪操作规程

ZJTYJK-SOP-26 ORP分析仪操作规程

4.拆卸(更换)步骤和注意事项4.1 先与生产人员协商将自动控制回路切换到手动状态。

4.2 切断供电电源。

4.3 将故障的ORP分析仪拆下更换新ORP分析仪。

4.4 将故障的ORP分析仪贴上标签写明故障状态。

5.接线(上电)方法5.1 ORP分析仪接线方式为四线式,供电电源220V,输出电流4~20mA。

5.2 接线图:6.2 菜单树的操作通过键,键,键,进入所需的主菜单。

使用键或者键,操作所选择的菜单。

若需退至上一菜单页,可将移动光标至显示屏右下角“↑”处,按键。

同时按下和,退出回到测量模式中。

回车使用键,确认操作或选择。

菜单按键,进入主菜单。

校准模式按键,进入校准模式。

信息模式按键,进入信息模式。

文本输入区的操作在显示屏文本输入区内,使用键向右移动光标,或者使用键向左移动光输入数值,选择选项使用键增大数值,或者使用键减小数值。

也可使用该两个键上下移动选择要选择的项。

注意:一些显示屏需要在相同文本输入区输入多个数值。

(例如:设置多个设定点。

)使用键或键选择输入位,键或键选择选项或增减数值,确保在进入下级菜单前完成所有的设置。

如果显示屏在右下角显示“↑”,那么可以使用键或键移动光标至该处。

按键,将退至上一屏。

这个选项非常实用,可直接退至上一屏,不需要退出至测量模式再重新进入菜单。

Quick Setup并跳跃着,按键进入并跳跃着(此时按或键看改变查看参数),按,此时按或键可修改量范围位数上的值按min=-100mv,max=100mv。

并跳跃着,按或键直到显示按子菜单,按或键直到显示子菜单,按键显示Aout (输出电流将其设置为此时按或键可修改量范围位数上的值按Aout Range-4投用(停用)方法在测量模式下,按键,进入校准模式。

选择值,待读数稳定后,按。

般特ORPscan10 20 笔式ORP计 用户手册说明书

般特ORPscan10 20 笔式ORP计 用户手册说明书

ORPscan10/20笔式ORP 计使用说明上海般特仪器有限公司1 I综述感谢您选择般特仪器的ORPscan 系列笔式ORP 计。

这本用户手册循序渐进地描述了测量仪的各项功能与特征。

使用前,请仔细阅读。

安装电池 1. 拧下测量仪前端的电极固定圈,取下电极(或BNC 连接器)。

2. 将2节AAA 电池插入电池仓,注意极性。

3. 对准插槽,将电极(或BNC 连接器)缓慢推入主机,顺时 针拧入电极固定圈直至锁紧。

按键 按键 功能 • 开关测量仪 • 锁定或解锁测量 • 退出校准、设置并且返回测量 • 开始校准 • 按住键进入设置菜单• 选择一个选项• 确认校准、设置或显示的选项 显示 图标 描述MEAS 表示正在测量CAL 表示正在校准SETUP 表示正在设置选项或数值使用前ORPscan10取下电极保护帽(与半透明盖),如果一些盐晶体沉积在电极壁,用自来水冲洗以清除沉积物。

如果铂金传感器已干燥,将电极浸入电极浸泡液约30分钟。

ORPscan20取出携带箱内的ORP 电极,将BNC 连接器插入测量仪的连接器座,顺时针旋转并锁紧。

开关测量仪• 按住Meas 键约5秒开机。

• 按住Meas 键关机。

如果8分钟内无按键操作,测量仪将自动关机以节省电能。

电极浸泡液I 2设置菜单ORPscan 系列笔式ORP 计内含一个简洁的设置菜单用于自定义功能选项以满足使用偏好,下表描述了各菜单项的功能。

菜单项 选项与描述 自动锁定 设置是否自动判别并锁定测量终点。

启用禁用(默认) 自动关机 设置8分钟内无按键操作是否自动关机。

启用(默认) 禁用重置测量仪 设置是否删除校准数据并且恢复测量仪至工厂默认设置。

注意,一旦启用,测量仪必须重新校准。

启用禁用(默认) 设置默认选项 1. 在测量模式,按住Cal 键进入设置菜单。

2. 如有需要,再次按Cal 键选择一个选项。

3. 按Enter 键保存当前选项,屏幕显示下一个菜单项。

fja6(orp)使用说明书

fja6(orp)使用说明书

FJA-6型氧化还原电位(ORP)去极化法全自动测定仪►说明书◄一概述氧化还原电位(ORP)作为介质(包括土壤、天然水、培养基等)环境条件的一个综合性指标,已沿用很久,它表征介质氧化性或还原性的相对程度。

长期以来氧化还原电位是采用铂电极直接测定法。

即将铂电极和参比电极直接插入介质中来测定。

但在测定弱平衡体系时,由于铂电极并非绝对的惰性,其表面可形成氧化膜或吸附其它物质。

影响各氧化还原电对在铂电极上的电子交换速率,因此平衡电位的建立极为缓慢,在有的介质中需经几小时甚至一、二天, 而且测定误差甚大,通常40-100mV。

如果充分考虑了铂电极的表面性质和电极电位建立的动力学过程,对复杂的介质,如果采用了去极化法测定氧化还原电位,可以在较短时间2分钟内得到较为精确的结果,通常小于10mV或更好。

FJA-6型氧化还原电位(ORP)去极化法全自动测定仪除了采用去极化法测量氧化还原电位外,还能测量样品的pH值,为实际体系测量提供方便。

二原理(一)pH和氧化还原电位测量指示电极、参比电极和被测试液组成测量电池。

当pH/pX值发生变化时,指示电极的电位随之变化,而参比电极的电位不变,它们符合能斯特方程中电位E与离子活度之间的关系。

测量溶液pH值使用pH指示电极,它是测量pH的专用传感器。

铂电极作为指示电极可以测量溶液的氧化还原电位。

测量pH时,仪器根据两个标准溶液值及相应的电极电位值对pH电极进行校正。

仪器外形如图所示。

(二)去极化法氧化还原电位测量将极化电压调节到600或750mV,以银—氯化银电极作为辅助电极,铂电极接到电源的正端,阳极极化(极化时间10秒以上自由选择),接着切断极化电源(去极化时间在20秒以上自由选择),去极化时监测铂电极的电位(对甘汞电极)。

内电极电位E(毫伏)和去极化时间的对数logt之间存在直线关系。

以相同的方法进行阴极极化和随后的去极化监测。

阳极去极化曲线与阴极去极化曲线的延长线的交点相当于平衡电位。

氧化还原电位测定仪操作守则

氧化还原电位测定仪操作守则

氧化还原电位测定仪操作守则1、测氧化还原电位(ORP)1。

1、接通电源,按【ON/OFF】启动仪器,按【MODE】键置mV档;1。

2、用去离子水(或二次蒸馏水,下同)清洗ORP电极,再用滤纸吸干,将电极插入被测溶液中;1.3、待“READY”显示稳定后,仪器显示的即为该溶液氧化还原电位值;1。

4、若数据被锁定,则按【READ】键解锁,再待“READY"显示稳定后读数;1。

5、测量完毕后将电极用离子水(或二次蒸馏水,下同)清洗干净后浸入缓冲溶液;氧化还原电极标准电位值(25℃):86mV±15mV(在pH7。

00缓冲溶液中,加入过量醌氢醌)265mV±15mV(在pH4。

00缓冲溶液中,加入过量醌氢醌)2、手动温度补偿按【MODE】键置pH档,接上电极,用去离子水(或蒸馏水,下同)清洗电极并用滤纸吸干水珠,讲电极插入被测溶液中,调节【▲】/【▼】滚动键,使仪器显示温度值和被测溶液温度一致。

3、电极维护及注意事项3。

1、电极在测量时,电极的测试部分必须同时浸没(铂金环合参比液络部)3。

2、电极的标准溶液-—醌氢醌饱和溶液,保存时间为48小时;3.3、电极铂环表面若沾有污染会使电极钝化,此时应根据污染物的性质,以适当的溶液清洗。

4、仪器说明2。

1、显示屏仪器的显示屏有多种参数和状态显示。

【CAL】:校准状态显示,仪器在校准时显示“CAL”。

【READY】:当电极信号锁定后,仪器显示“READY”。

【ERR】:当仪器校准时出错或测量超量程时显示“ERR”。

【ATC】:自动温度补偿指示,当温度探头插上时显示“ATC"。

2。

2、键盘仪器共设有6个键【ON/OFF】:电源键,开启、关闭键。

【MODE】:功能键,①pH/mV、Temp测量模式切换.②在“CAL”状态下,按【MODE】键,返回pH测量模式.③连续按【MODE】键5秒钟,恢复出厂设置. 【CAL】:校准键,按键显示电极斜率值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、ORP测量探头接线方式
温度传感器为Pt1000连接使用具有溶液地的pH电极进行ORP测量(电极型号例如:InPro 3250SG, InPro4800SG)。

T1/T2 = 2线制温度传感器接线
T3 = 温度传感器线电阻补偿(3线制)
注意:须短接第3,第4引脚
1 –玻璃电极
2 – -
3 –参比电极
4 –线缆屏蔽/地
5 – -
6 –温度传感器
7 –温度传感器线电阻补偿
8 –温度传感器
9 – +5V输出
二、M300 ORP测量设置
1、先把通道设置好channel setup,四个通道a.b.c.d,a选择V 电压显
示即ORP显示。

2、设置输出通道Analog outputs , Analog 1选择通道a,并设置测量范围
(要与DCS对应)
3、诊断,选择查看Analog outputs , Analog 1输出电流是否正确。

配置
(路径:Menu/Configure)
C hannel Setup T emper atur e Sour ce
pH
Set A ver aging M easur ement R esolution Backlight
Name
8.1退出配置模式
注意:任何时候,要退出配置模式,同时按和仪表回到测量模式,原有的设定值仍然有效。

8.2进入配置模式
Menu Cal
在测量模式中,
选择
“Configure”,
8.3
测量
(路径:Menu/Configure/Measurement)
选择“Measurement’”,按然后可以选择下列子
菜单:Channel Setup(测量通道设定)、Temperature(温
度源)、pH和Set Averaging(设置滤波)。

8.3.1测量通道设定
选择“Channel Setup”,按
设置a、b、c、d
c和
d
的设置。

“Save
Changes”对话框。

选择“No&Exit”
入值,回到测量模式;选择
“Yes&Exit”,按
存输入值为当前值,且回到测量模式;选择“Yes&↑”,按
当前值,且回到上一屏菜
单。

8.4设置模拟输出
(路径:Menu/Configure/Analog Outputs)
选择“Analog Outputs”,按
路模拟输出。

设置模拟输出(1或者2,默认为1)、测量(a, b, c, d
或者空白 (无) )以及报警时的模拟输出值(Off、3.6
mA 或者 22.0 mA。

默认为Off)
Aout Type可以是Normal(
线性)、Bi-linear(双线性)、Auto range(自动量程)或者Logarithmic(对数)。

Aout Range可以是4-20mA 或者 0-20mA。

Normal 提供了在最大、最小限定范围内线性缩放比例,它是默认设置。

Bi-linear将提示输入中间值(mid),允许在最小、最大限定范围内分两段线
输入Aout
如果选择Auto-range,则设置Aout max1。

Aout max1
是自动量程中第一个量程的最大值。

Aout max是自动量
程中第二个量程的最大值。

可设置继电器,当模拟输出处于高量程时,继电器被激活。

如果选择Logarithmic ,将提示输入Decades 数值。

保持模式可以设置为Last Value(最后值),或者设置为一个Fixed(固定值)。

“Save Changes”对话框。

(路径:Menu/Service)
M ode/Softwar e R evision
Digital I nput Display K eypad M emor y Set R elays R ead R elays Set A nalog O utputs R ead A nalog O utputs
键,选择
“Service",按
诊断
(路径:Menu/Service/Diagnostics)
此菜单能实现一些故障判断和自检功能。

有下列选项:Model/Software Revision ( 型号/软件版本)、Digital Inputs(数字输入)、 Display(显示)、Keypad(键盘)、Memory(存储器)、Set Relay(设定继电器)、Read Relays(读取继电器)、Set Analog Outputs(设定模拟输出)、Read Analog Outputs(读取模拟输出)。

8.4.1 读取模拟输出
此菜单(Read Analog Outputs)读取模拟输出的mA 值。
