S7-200期末考试题库

西门子S7-200PLC基础填空1.Plc的全称是（），最早研制plc的国家是（），plc是专为工业环境引用的（）。

2.plc特点有（），（），（）维护方便易改造，体积小能耗低。

可靠性高抗干扰强。

编程简单易学。

功能完善适应性强。

3.plc的应用范围有（逻辑控制）,( ),( 闭环过程控制 )，（）（）。

运动控制。

数据处理。

通讯联网。

4.plc按结构分两类即（）如西门子的s7-200系列。

和（）如西门子的s7-300，s7-400.整体式。

模块式5.按控制规模分类分为小型如西门子的（），中型如西门子的（），大型如西门子的（）。

S7-200。

S7300。

s7-400。

6.小型plc的i/o点数一般在（）点一下。

小于（）点为微型plc。

128.64.7.plc有硬件系统和（）组成。

其中cpu模块主要包括（）( )( )及电源等。

软件系统；cpu；存储器；输入输出接口；8.plc 软件系统有（）和（）两大部分。

系统程序；用户程序；9．Plc的工作方式是（）.扫描工作方式10.plc的执行程序的过程分为三个阶段，即（），（）,( )。

输入采样阶段；程序执行阶段；输出刷新阶段；11.plc的开关输出模块有三种方式 ( )适于交直流负载，（）适于直流负载，（晶闸管输出）适于（交流负载）。

晶体管；继电器12、plc的电源一般使用220v交流电源，提供有( )v，( )v，( )v等直流电压。

5 122413、s7-200使用的编程软件是（），s7-300使用的编程软件是（），西门子人机界面的组态软件是（），s7-300使用的仿真软件是（）。

STEP7-Micro/WIN32. STEP7v5.4 sp3.1, WinCCfleible2008, S7-PLCSIM,14、S7-200的编程语言有（）缩写为LAD，（）缩写为STL，（）缩写为FBD。

15、Plc编程语言的国际标准是（）标准说明了5种编程语言，指令表STL，梯形图LAD，功能块图FBD，结构文本SCL，顺序功能图SFC. IEC6113116.了解常见缩写的含义EM231（）模拟量I/O扩展模块。

MAIN（OB）（）主程序（组织块）SBR（）子程序CTU（）增计数器CTD（）减计数器CTUD（）CALL和CRET（）子程序调用和结束指令17、（）是描述控制系统的控制过程功能和特性的一种图形，也是设计顺序控制程序的有力工具，主要有（）（）（）( )( )组成。

顺序功能图；步；有向连接；转换；转换条件；动作。

18、顺序功能图的实现办法有（）（）（）等方法。

顺序控制指令；启保停程序；置位复位指令；19、plc的指令系统中可分为（）和（）. 基本指令；功能指令20、plc的功能指令有（）（）（）（）。

数据传送指令；程序控制指令；移位指令；运算指令；21、（）接口数据传送速率低，抗干扰能力，差波特率为19200b/s适于通讯距离近要求不高的场合。

（）接口抗干扰能力，波特率为10Mb/s适于通讯距离远，工业设备通信的场合。

RS_232；RS_48522写出s7-200plc内部元件字母的含义I( ),Q( ),M( ),SM( ), T( ), C( ), HC( ), AC( ),S（）。

输入继电器；输出继电器；通用辅助继电器；特殊辅助继电器；定时器；计数器；高速计数器；累加器；顺序控制继电器。

23、写出下列的plc基本逻辑指令的含义LD bit指令（）； LDN bit（）；A bit（）； AN bit（）；O bit（）； ON bit（）； = bit（）装载指令；取反装载；与操作；与非操作；或操作；或非操作；输出指令。

２４、梯形图原则判断：（）ｐｌｃ内部元件触点的使用次数是无限制的。

（）线圈和指令盒能直接连载左边的母线上。

（）Ｓ７－２００ｐｌｃ中允许双线圈输出。

（）Ｔ３７定时器的分辨率是１００ｍｓ，定时时间＝１００ｍｓ＊预置值（ＰＴ）（）置位指令Ｓ在使能输入有效后对从起始位开始的ｎ为置１但不保持。

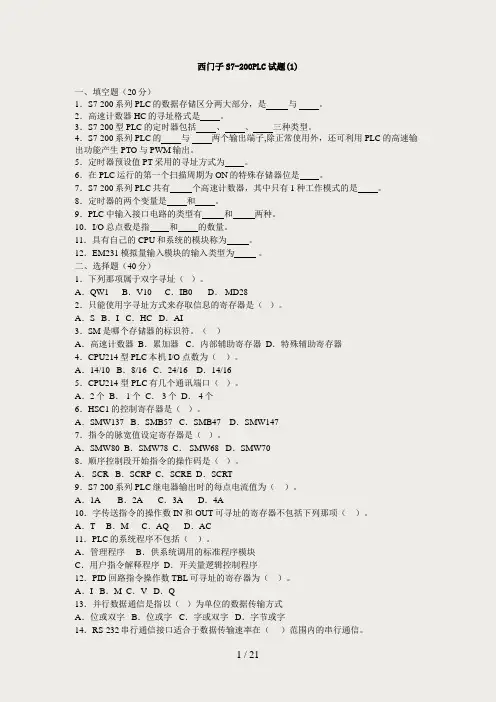

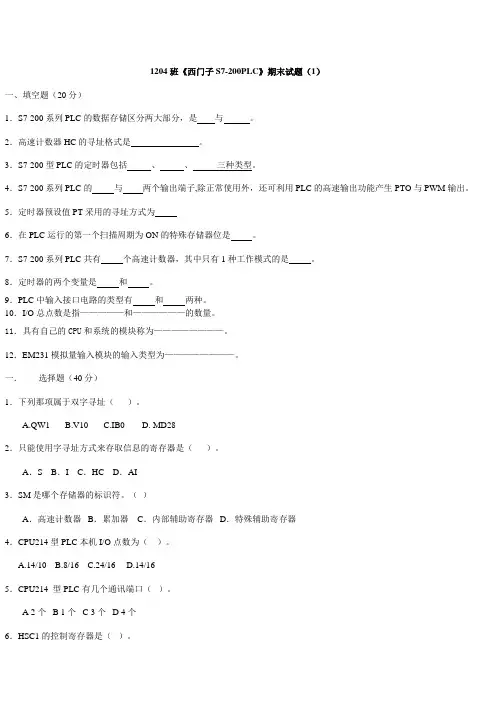

试题（1）一、填空题（20分）3．S7-200型PLC的定时器包括、、三种类型。

4．S7-200系列PLC的与两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

6．在PLC运行的第一个扫描周期为ON的特殊存储器位是。

7．S7-200系列PLC共有个高速计数器9．PLC中输入接口电路的类型有和两种。

10．I/O总点数是指和的数量。

二、选择题（40分）1．下列那项属于双字寻址（）。

A．QW1 B．V10 C．IB0 D．MD283．SM是哪个存储器的标识符。

（）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器6．HSC1的控制寄存器是（）。

A．SMW137 B．SMB57 C．SMB47 D．SMW1478．顺序控制段开始指令的操作码是（）。

A．SCR B．SCRP C．SCRE D．SCRT10．字传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）。

A．T B．M C．AQ D．AC11．PLC的系统程序不包括（）。

A．管理程序B．供系统调用的标准程序模块C．用户指令解释程序D．开关量逻辑控制程序14．RS-232串行通信接口适合于数据传输速率在（）范围内的串行通信。

A．0~20000bps B．0~2000bps C．0~30000bps D．0~3000bps15．当数据发送指令的使能端为（）时将执行该指令。

A．为1 B．为0 C．由1变0 D．由0变118．EM231模拟量输入模块最多可连接（）个模拟量输入信号。

A．4 B．5 C．6 D．319．若整数的加减法指令的执行结果发生溢出则影响（）位。

A．SM1.0 B．SM1.1 C．SM1.2 D．SM1.3三、判断题（20分）1．PLC中的存储器是一些具有记忆功能的半导体电路。

（）2．PLC可以向扩展模块提供24V直流电源。

（）3．系统程序是由PLC生产厂家编写的，固化到RAM中。

（）4．TONR的启动输入端IN由“1”变“0”时定时器复位。

（）5．字整数比较指令比较两个字整数大小，若比较式为真，该触点断开。

（）8．EM232模拟量输出模块是将模拟量输出寄存器AQW中的数字量转换为模拟量。

（）10．PLC处于自由端口通讯模式时可以与可编程设备通讯。

（）11．PLC的工作方式是等待扫描的工作方式。

（）14．两个PLC之间的自由口通信主要是通过设置控制字节SMB30来实现的。

( ) 15．S7-200系列PLC的点对点通信网络使用PPI协议进行通讯。

( )18．CTUD计数器的当前值大于等于预置数PV时置位，停止计数。

( )19．字节循环移位指令的最大移位位数为8位。

( )20．PLC扫描周期主要取决于程序的长短。

( )四、综合题1．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。

（4分）LD I0.0AN T37TON T37，1000LD T37LD Q0.0CTU C10，360LD C10O Q0.0= Q0.02．已知输入触点时序图，结合程序画出Q0.0的时序图。

(3分)3．有电动机三台，希望能够同时启动同时停车。

设Q0.0、Q0.1、Q0.2分别驱动电动机的接触器。

I0.0为启动按钮，I0.1为停车按钮，试编写程序。

（5分）4．组合机床的工作循环图及元件动作表如图示，试用置位复位指令编写程序。

(8分)西门子S7-200PLC试题（2）一、填空题（20分）1．PLC的输出接口类型有、与。

2．PLC的软件系统可分为和两大部分。

3．S7-200型PLC的指令系统有、、三种形式。

5．高速计数器定义指令的操作码是。

7．正跳变指令的梯形图格式为。

8．字节寻址的格式由、、组成。

11.PLC的运算和控制中心是__ ___。

12.S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为____________。

二、选择题（40分）1．AC是哪个存储器的标识符。

（）A 高速计数器B 累加器C 内部辅助寄存器D 特殊辅助寄存器2．在PLC运行时，总为ON的特殊存储器位是（）A SM1.0B SM0.1C SM0.0D SM1.14．定时器预设值PT采用的寻址方式为（）A.位寻址B.字寻址C.字节寻址D.双字寻址5．世界上第一台PLC生产于（）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6．CPU214 型PLC有几个通讯端口（）。

A 2个B 1个C 3个D 4个7．S7-200系列PLC有6个高速计数器，其中有12种工作模式的是（）。

A HSC0、HSC1B HSC1、HSC2C HSC0、HSC4D HSC2、HSC48．下列那项属于字节寻址（）。

A.VB10B.VW10C.ID0D. I0.29．字节传送指令的操作数IN和OUT可寻址的寄存器不包括下列那项（）A.VB.IC.QD.AI10．图示指令的脉宽值设定寄存器是（）。

A SMW80B SMW78C SMW68D SMW7011. CPU 逐条执行程序，将执行结果放到( )。

A输入映象寄存器B输出映象寄存器C 中间寄存器D辅助寄存器12. 用来累计比CPU扫描速率还要快的事件的是（）。

A高速计数器 B 增计数器C 减计数器D 累加器13.图示程序中的累加器用的是那种寻址方式（）A.位寻址B.字节寻址C.字寻址D.双字寻址14. 顺序控制段转移指令的操作码是( )。

A SCRB SCRPC SCRED SCRT15. 整数的加减法指令的操作数都采用（）寻址方式。

A 字B双字 C 字节 D 位17. EM231模拟量输入模块的输入类型为（）。

A.微分输入型B.晶体管输入型C.继电器输入型D.差分输入型19. PLC处于（）模式时，允许进行自由端口通讯。

A.RUN模式B.PROGRAM模式C. 监控模式D.都可以20. 当数据接收指令RCV的使能端为（）时将执行该指令。

A.为1B.为0C.由1变0D.由0变1三、判断（20分）1．PLC的输入电路均采用光电耦合隔离方式。

（）2．CPU214型PLC本机I/O点数为14/10。

（）3．CTD计数器的当前值等于0时置位，但会继续计数。

（）4．S7-200系列PLC可进行间接寻址的存储器是I、Q、M、S、T及C. （）5．字节移位指令的最大移位位数为8位。

（）6. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是SM0.1。

( )7. 梯形图程序指令助记符和操作数组成。

( )8. 位寻址的格式由存储器标识符、字节地址及位号组成。

( )9. 间接寻址是通过地址指针来存取存储器中的数据。

( )11. 正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。
