井字架专项施工方案分解
井字架施工方案
井字架施工方案
一、概述
井字架是一种用于支撑井口并保护井口安全的装置，施工过程中需要严格按照
相关规范和要求进行操作。
本文将详细介绍井字架的施工方案。
二、施工准备
在进行井字架施工之前，需要做好以下准备工作： 1. 检查施工现场，确保安全。
2. 准备所需的施工材料和设备。
3. 制定详细的施工计划。
三、施工步骤
1. 地基处理
在井字架施工之前，首先要对井口周围的地基进行处理，确保地基坚固平整。
2. 安装支撑立柱
将支撑立柱按照设计要求放置在井口周围，确保垂直并扎实。
3. 安装横梁及连接件
将横梁按照设计要求连接到支撑立柱上，使用连接件将支撑立柱和横梁紧密结合。
4. 加固支撑
对支撑立柱和横梁进行加固处理，确保井字架的稳定性和承载能力。
5. 安装安全设施
在井字架上设置安全设施，如扶手、防护网等，确保施工人员的安全。
四、施工质量检验
完成井字架施工后，需要进行质量检验，包括对井字架的稳定性、承载能力等
方面进行检测，确保施工质量符合要求。
五、施工注意事项
1.施工过程中要严格按照相关规范和要求进行操作，确保施工质量。
2.在施工过程中要注意施工场地的安全，做好安全防护措施。
3.施工人员要经过专业培训，并严格遵守施工操作流程。
六、总结
井字架施工是一个复杂而重要的工程，需要严格按照施工方案进行操作，确保施工质量和人员安全。
希望本文提供的施工方案能够对相关工作者有所帮助。
脚手架施工方案(井字架)
井字架方案一、概况:北极寺北10#、12#、14#楼,长62、47米,宽10、22米,五层砖混结构,层高2、8米,檐高14、9米。
现浇砼构造柱与墙体砌砖,用井字架垂直运输。
计划一个月完三层,约10天左右完成一层,平均日工程量约50t,最高峰得垂直运输量约3t/小时,用一台井字架,工作量饱满。
用ф48×3、5标准脚手管与相应得配件搭设井字架,吊盘、滑道、横梁都就是租用得定型产品,起重量10KN,选用卷扬机拉力S=20KN。
二、井字架搭设1、采用4角双杆9柱结构,井字架宽2、6米,长4、0米,距墙1、5M,柱距1、0米,步距1、4米,总高度21M。
2、井字架基础必须坐在坚实得地基上,基础下部3:7灰土300厚,上部打C10砼垫层100厚,基础面高出室外地坪100mm。
3、井字架3面有剪刀撑,顶部剪刀撑在天轮横梁处交叉。
4、天轮架(横梁)两端均为双横杆承托,横梁端部焊防滑铁件,保证横梁不窜动。
5、地轮单设地锚,不许与架子相连。
地锚为型钢结构件,用素砼浇筑在地下(0、7×0、7×1、2)。
型钢入砼中不小于0、7米。
6、设两道缆风绳,井架顶端一道,14米高度一道,由井字架四角向外展开,与井架夹角不小于45度。
缆风绳地锚用100×100木方子,长1200,2根捆在一起,坑深1、7米,木方子与缆风绳垂直方向放置,水平埋在地下。
7、井字架出口得工作平台,满铺50mm厚脚手板(宽同井字架)8、井字架底部上料口,搭设防护棚,宽2、6米,高2、4米,长3米,棚顶满铺50mm脚手板。
9、井字架四面、上料口保护棚、出料口两侧挂密目安全网。
10、井字架、工作平台、单排外架子,步距相同搭成一体,并与结构连牢。
11、上料口、出料口,按规定安装防护栏门,双层互控。
12、按设备部门提供得井字架导轨安装要求,在井字架内侧固定导轨,导轨上下垂直,左右平行等距,导轨应顺直,平滑无弯曲或凹凸现象。
MM市—井字架施工方案
GD2201003□□阳东县档案馆改建工程井字架施工方案工程名称：阳东县档案馆改建工程工程地点：阳东县府综合楼C楼施工单位：阳江市第一建筑集团方圆建筑有限公司编制单位：阳江市第一建筑集团方圆建筑有限公司编制人：编制日期：年月日审批负责人：审批日期：年月日井字架的安装与拆除方案一、工程概况1、本工程名称为阳东县档案馆改建工程。
2、四层框架结构。
3、建筑总高度：18.25米。
二、编制依据1．《建筑机械使用安全技术规程》2．《建筑卷扬机》3．《建筑施工安全检查标准》4．《建筑卷扬机安全规程》5．《建筑机械焊接通用标准》6、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001三、井字架搭设方案(一)架设参数1、井架选型结构架采用钢管扣件式架子，吊篮底座为自制槽钢，动力机构采用JJK0.5型卷扬机作为动力源，电机功率3KW。
2、架设材料48×3.5脚手钢管，脚手钢管连接件；脚手钢管、脚手钢管连接件应采用符合KT-33-8标准的玛钢铸件，材质应符合脚手钢管及扣件的有关规定。
3、架设尺寸横杆间距：1.4米吊篮外包尺寸：2600×1850；2820×1860；2810×1800 边杆距墙：1.6米架设高度：14米（使用4层）架体平面尺寸如图所示(二)架设工艺1、搭设顺序放线、做基础→铺槽钢→摆放扫地杆→逐根树立杆并与扫地杆扣紧→装第一步横杆→校正立杆垂直并扣紧→接立杆、安装其它各步横杆→……→加设剪刀撑→安装天轮、地轮→安装吊篮→安装轨道→穿绳调试，调整吊篮轨道→安装限位装置→验收2、搭设前由测放员将井架位置测设在室外地坪上，按放线位置做好混凝土基础，然后由架子工搭井架。
在这一步中，我们首先应选好提升机的基础，当无设计要求时，应符合下列要求：（1）土层压实后的承载力，应不小于80kpa。
（2）浇注c20砼，厚度300mm。
（3）基础表面应平整，水平度偏差不大于10mm。

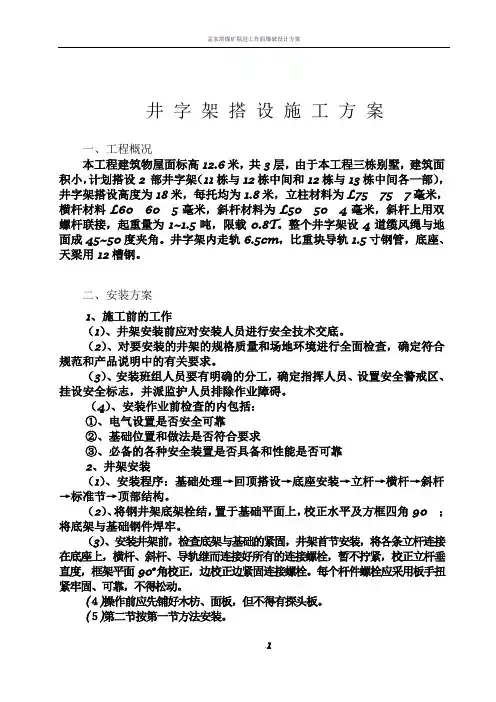

井字架搭设施工方案
井字架搭设施工方案一、工程概况本工程建筑物屋面标高12.6米，共3层，由于本工程三栋别墅，建筑面积小，计划搭设2 部井字架（11栋与12栋中间和12栋与13栋中间各一部），井字架搭设高度为18米，每托均为1.8米，立柱材料为L75757毫米，横杆材料L60605毫米，斜杆材料为L50504毫米，斜杆上用双螺杆联接，起重量为1~1.5吨，限载0.8T。
整个井字架设4道缆风绳与地面成45~50度夹角。
井字架内走轨6.5cm，比重块导轨1.5寸钢管，底座、天梁用12槽钢。
二、安装方案1、施工前的工作（1）、井架安装前应对安装人员进行安全技术交底。
（2）、对要安装的井架的规格质量和场地环境进行全面检查，确定符合规范和产品说明中的有关要求。
（3）、安装班组人员要有明确的分工，确定指挥人员、设置安全警戒区、挂设安全标志，并派监护人员排除作业障碍。
（4）、安装作业前检查的内包括：①、电气设置是否安全可靠②、基础位置和做法是否符合要求③、必备的各种安全装置是否具备和性能是否可靠2、井架安装（1）、安装程序：基础处理→回顶搭设→底座安装→立杆→横杆→斜杆→标准节→顶部结构。
（2）、将钢井架底架栓结，置于基础平面上，校正水平及方框四角90；将底架与基础钢件焊牢。
（3）、安装井架前，检查底架与基础的紧固，井架首节安装，将各条立杆连接在底座上，横杆、斜杆、导轨继而连接好所有的连接螺栓，暂不拧紧，校正立杆垂直度，框架平面900角校正，边校正边紧固连接螺栓。
每个杆件螺栓应采用板手扭紧牢固、可靠，不得松动。
(４)操作前应先铺好木枋、面板，但不得有探头板。
(５)第二节按第一节方法安装。
(６)架设时应每７托高检验一次垂直度和四角方正，并填写验收表，垂直度偏差控制在10001以内，即本井架允许垂直2cm以内。
(７)顶节安装应注意：顶架滑轮方向相同，注意上部的自由限定高度。
(８)浇筑砼时，在首层及每隔一层各埋设L50×50×1.5钢筋，伸出与井架作刚性连接，并在天面层加设一度刚性拉结。
井字架脚手架施工方案
井字架脚手架施工方案一、方案背景井字架脚手架是一种常见的脚手架结构，适用于建筑施工、维修和装修工程。
本文档将介绍井字架脚手架的施工方案，包括所需材料、施工流程和注意事项，以确保脚手架的安全和稳定性。
二、所需材料1.钢管：直径为48mm，壁厚为3.5mm的Q235无缝钢管，长度根据具体需求进行裁剪。
2.脚手架杆件：长度为1.5m的踏板、长度为1.35m的水平杆和长度为1.2m的立杆。
3.棱形钢：规格为50mm×50mm×4mm，长度根据具体需求进行裁剪。
4.脚手架钢管连接件：包括直角肘、单杯连接、双杯连接等。
5.脚手架底座：用于支撑脚手架的平衡底座。
6.扣件：用于连接脚手架杆件和钢管连接件的扣件。
7.手动工具：包括扳手、螺丝刀、扳钳等。
三、施工流程1.确定脚手架位置：根据工程需求和设计要求，确定脚手架的位置和高度。
2.搭建水平杆：根据所需高度，在地面上搭建水平杆，确保水平杆平稳并且牢固固定。
–安装底座：将脚手架底座均匀分布在水平杆的下方，调整底座高度，使之与地面平齐，并用螺丝固定。
–连接水平杆与底座：使用扣件将水平杆和底座连接起来，确保连接紧固。
3.安装立杆：将立杆插入底座上的预设孔中，调整立杆的位置使之竖直，并用扣件固定立杆。
4.连接水平杆和立杆：使用扣件将水平杆与立杆连接起来，确保连接紧固。
5.搭建踏板：将踏板平铺在水平杆上，使用扣件将踏板与水平杆连接起来，确保连接紧固。
6.添加棱形钢支撑：根据需要，在脚手架的四角添加棱形钢支撑，使用扣件将棱形钢与水平杆和立杆连接起来，确保连接紧固。
7.检查和调整：搭建完井字架脚手架后，需要对脚手架进行检查，确保各个部件连接紧固、稳定牢固。
四、注意事项•施工前，应对所需材料进行检查，确保材料的质量合格，避免使用损坏或劣质材料。
•在搭建脚手架的过程中，需逐步检查各个连接处，确保扣件安装正确，紧固可靠。
•搭建脚手架时应遵循先高后低的原则，逐层搭建，确保稳定性和安全性。
150米烟囱井字架专项施工方案
罗盖特（中国）精细化工有限公司热电联产项目井式物料提升架专项施工方案批准：审定:审核:编制:江苏江都建设集团有限公司年月日目录一、编制依据 (3)二、工程概况 (3)三、施工准备 (3)(一)、技术准备 (3)(二)、材料准备 (4)(三)、现场准备 (4)四、井架方案选择 (4)五、井架的材质要求 (4)六、井架的搭设流程及要求 (5)（一）、井架搭设的工艺流程 (5)（二）、总体搭设 (6)（三）、搭设步骤及要求 (6)1、定位 (6)2、主杆基础 (7)3、立杆 (7)4、横向连接杆设置 (7)5、斜向连接杆设置 (7)6、操作平台的铺设要求 (8)7、防护栏杆 (8)8、附墙杆 (9)9、操作平台下封闭 (9)10、安装天梁 (9)11、钢丝绳安装 (10)12、安装卷扬机 (10)13、安装吊笼 (10)14、安装保险装置 (10)七、井架搭设的劳动力安排 (10)八、井架和卷扬机的检查与验收 (11)九、井架卷扬机搭设、使用安全技术措施 (11)（一）、技术保证措施 (11)（二）质量保证措施 (12)（三）安全保证措施 (13)十、井架卷扬机拆除安全技术措施 (14)附：1、井式物料提升架计算书 (16)井式物料提升架专项施工方案一、编制依据《建筑施工井架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工扣件式钢管井架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社。
《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001。
《施工现场机械设备检查技术规程》JGJ160-2008。
二、工程概况金川集团公司铜熔炼系统节能降耗综合技术改造—环保排烟烟囱位于冶炼厂区内，是构筑物工程，属于筒体结构±0处外径15.8米，壁厚450mm，出口内径4. 27米，壁厚200mm。
井字架施工方案
井字架及卸料平台专项方案1．井字架规格：扣件式钢管井字架，外型尺寸 3.5m×2.5m，起重量为1000公斤，高度为22m，井架搭设在楼北侧5～6轴之间。
2．井字架具体搭设方案及技术要求：3．1．井字架搭设范围内的地基夯实找平，做好排水处理，并在立杆下砼浇筑长4m、宽25cm、厚15cm的地梁，地梁上垫5cm厚的松木板，松木板上为10#槽钢，底部周围绑扫地杆。
3．2．按规定尺寸进行搭设，钢木不混用，立杆间距1m，横杆间距1.2m，井架四周全部设双立杆，四周外侧搭设十字盖，从底一直到顶，斜杆与地面夹角为60°,井架立杆垂直度偏差不超过井架高度的1‰，钢管接头采用对接作业时，相邻两根立杆相互错开一步架，井架外侧两面满挂立网，与结构每层拉接牢固。
3．3．导轨垂直度及间距尺寸的偏差不大于±10mm，保证吊盘运行的任何一点不脱轨。
3．4．井字架封顶处设置一组缆风绳。
缆风绳采用12.5mm钢丝绳，对角设置，与地面角为60°，并单独设置地锚，东北角和西北角两根缆风绳地锚设置在自然地面，深挖1.5米，放入过梁，以花兰螺丝与地锚连接调节松紧。
东南和西南角地锚设置在结构上以φ16钢筋作好预埋。
3．5．地轮单独设置地锚，地锚坑深1m，宽50cm，以φ12钢筋和10mm钢板作埋件，并以砼浇筑，天轮架安装双根天轮梁，并加绑八字撑。
3．6．井架安装避雷装置，避雷针使用φ12镀锌钢筋，绑架时和架体绝缘，接地长度不小于2.5m，接地电阻不大于4欧姆，避雷针高出井架高度3m。
3．7．井架高度高于工作使用面6m，在距顶部2m处设置超高限位装置，保证在使用中灵敏可靠。
3．8．井架的首层进料口支搭2m宽、5m高的防护棚，其它三面设围档，禁止人员通行。
3．9．井架各层卸料平台宽度为2m，搁置点坚固牢靠，与吊盘出料门之间的距离为10cm，两侧设有1.2m高的两道护身栏和挡脚板，内侧立挂密目网，平台口安装安全门，并漆刷红、白相间的安全色。
井字架专项施工方案
井字架专项施工方案一、施工准备工作在进行井字架的施工前，需要进行充分的准备工作，确保施工顺利进行。
主要包括以下步骤：1.完善设计方案：根据具体工程要求和需求，设计出合理的井字架结构方案。
2.准备施工材料和工具：准备所需的钢材、连接件、起重设备等施工材料和工具。
3.确定施工人员及责任分工：确保施工人员熟悉工作内容并合理分工，提高施工效率。
4.安排施工计划：制定详细的施工计划，明确各施工环节和时间节点，保证施工进度。
二、井字架施工流程1. 基础施工1.1 开挖基坑：根据设计要求，开挖适量深度的基坑，清除杂物。
1.2 浇筑基础：在基坑内浇筑混凝土基础，确保基础稳固。
2. 立柱安装2.1 设置参考线：根据设计图纸，确定立柱的位置和高度参考线。
2.2 安装立柱：将钢柱按照设计要求固定在基础上，并进行垂直度和水平度检查。
3. 横梁安装3.1 安装横梁支座：根据设计要求，在立柱上安装横梁支座。
3.2 安装横梁：将横梁与支座连接固定，保证横梁水平并符合设计要求。
4. 横撑和斜撑安装4.1 安装横撑：根据设计要求，设置和固定横撑，增强井字架整体稳定性。
4.2 安装斜撑：根据设计要求，设置和固定斜撑，提高井字架的承载能力。
三、施工安全措施1.使用标准化安全帽、安全带等防护装备。
2.施工现场要保持整洁有序，防止杂物堆放和打磨出现的粉尘等。
3.施工人员要经过专业培训和持证上岗，严格按照操作规程执行。
4.施工过程中，定期进行安全检查，发现隐患及时处理。
四、施工质量验收1.施工结束后，对井字架的立柱、横梁、横撑等部位进行全面检查。
2.检查是否符合设计图纸要求，结构是否牢固，尺寸是否准确。
3.对井字架进行负荷测试，确保其承载能力符合要求。
结语井字架作为一种重要的临时支撑结构，在工程建设中扮演着重要的角色。
通过严格按照施工方案的要求进行施工，能够保证井字架的质量和安全性，为工程建设提供有力支撑。
希望本文提供的井字架施工方案可以为相关施工人员提供参考，保障工程施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
曹安路1488号好美家装饰装修工程井字架施工方案上海智富建设工程有限公司曹安路好美家项目经理部目录第一章编制依据 (3)第二章工程概况 (3)第三章安装方案 (4)第四章正确使用和维护 (7)第五章安全防护装置及要求 (7)第六章电气及卷扬机 (9)第七章使用前的试验 (9)第八章安全防护措施 (10)第九章文明施工 (11)第十章安装验收 (11)第十一章井架拆除 (12)第十二章井架计算书 (13)架体与建筑物砼连接图 (23)井字架平面布置图 (24)井架专项施工方案第一章编制依据《龙门架及井架物料提升机安全技术规范》JGJ88-1992 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社；第二章工程概况工程位于上海市嘉定区曹安路与祁连山路交叉口，原好美家建材超市结构改建及装饰装修工程。
用地面积11899.70㎡.工程建筑面积为35699.1 m²，层数3层建筑总高度17m，局部高度21m。
本工程计划布置三台物料提升架（单笼），两台用作前期拆除及局部施工用，备用一台待大面积工程开始施工用。
主要用于室内物料的垂直运输和屋面防水施工。
选用广东省佛山市佛宇建设机械有限公司生产的SSB100型货用升降机。
，使用∠80×∠80×8的角钢为主杆,其平面尺寸为3.1×2.1m，货笼尺寸2.7×1.8×1.8，货笼自重650kg,额定载重量1000kg，该工程最大安装高度24m,附墙架间距6m；选用佛山市佛宇建设机械有限公司生产的卷扬机，外型尺寸为1.28×1.2×0.7M.第三章安装方案1、施工前的准备工作：①井架安装前应对安装人员进行安全技术的培训。
对质量及安全防护要求详细交底。
②安装班组人员要有明确的分工，确定指挥人员，设置安全警戒区，挂设安全标志，并派监护人员排除作业障碍。
③根据设计建筑物高度核对安装高度。
④安装作业前检查的内容包括：a、钢结构的成套性和完好性；b、提升机构是否完整良好；c、电气设备是否安全可靠；d、基础位置和做法是否符合要求；e、附墙架连接埋件的位置是否正确和埋设牢靠；f、必备的各种安全装置是否具备和性能是否可靠。
2、井字架安装：①安装顺序：基础处理→底座安装→立杆→横杆→斜杆→标准杆、连墙件→顶部结构；②安装井架地基要水平，按井架基础图要求施工；③安装井架底架栓结，置于基础平面上，较正水平及方框四角90o,将底架与基础钢件焊牢；④安装架体前，检查底架及基础的牢固。
钢井架首节安装，将各条立杆连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立杆垂直度，框架平面90o角校正，边校正边紧固连接螺栓，每个杆件螺栓应采用矩板手纽紧牢固、可靠，不得松动；⑤设置作业人员上下爬梯，操作前，应先铺好木枋，不得铺设探头板；⑥第二节按第一节方法安装；⑦架设前应在一定高高验收一次垂直度和四角90o，并填写验收表，垂直偏差控制在全高的1.5/1000以内；⑧顶节安装要注意顶架滑轮与底架滑轮方向相同，注意上部的自由限定高度；⑨在杆件向上安装时应及时安装好缆风绳，缆风绳对地角度一般以45o为宜，不应大于60o；⑩安装过程安全技术设施：a、装作业下方10m范围内应设置警戒和危险标志，禁止行人通过。
b、安装作业人员和指挥人员，必须持架设登高井架安装专项作业上岗，每天早上应量血压，自体不适高处作业人员不准登高作业。
c、作业人员必须戴安全帽，穿防滑鞋，系安全带，配工具袋。
d、五级大风及其以上或大雨雷雨，必须停止高处作业。
e、前应先检查杆件，配件是否符合质量要求，虚焊或脱焊、裂缝、变形等，不准使用。
3、卷扬机的安装：①卷扬机应安装在混凝土墩上，要求混凝土墩的最小体积不小于1.1m3,确保其重要在2600公斤以上，防止被向上拔起。
②卷扬机安装好后，应搭设防护栅保护，防止雨水淋湿电机及砂石掉入绳槽内造成钢绳拖槽。
③安装卷扬机应校正水平，保证卷扬机轮两侧面的垂直度误差在2mm内。
④制动器抱闸各转销转动灵活，以确保制动可靠，制动时制动瓦应能紧贴在制动轮工作表面上；松闸时，两侧闸瓦应能同时离开制动轮表面，并确保其间隙控制在0.1-0.7mm范围内。
4、控制电箱的安装：①控制电箱应垂直安装在牢固的支柱上，并注意防水，用不小于6mm2三线电缆接上电源，用控制按纽的三个接头接到箱内的三个相应的接线号码柱上。
②在多层同时送料时，控制按钮可移动到便于观察的地方操纵，在捣制楼层砼要用吊斗大量送砼时，控制按钮应设在正在施工的楼层上操纵，上下再用电铃或闪灯、对讲机联系。
③控制箱及卷扬机均应接地，接地电阻不大于4欧。
5、钢丝绳的安装与调试：钢塔架全部安装完毕，检查顶轮安装无误后，在地面安好吊篮，吊篮内暂不装门及地板，减轻吊篮重量，以便于下一步的安装。
平衡块机型先在地面把平衡架套入外导轨，并装上四块平衡块。
吊斗机型先在地面把吊斗套入外导轨，吊斗上方应装卸扣及张力调节器。
接上电源，试运行主机。
这些工作做完后，方能安装四条钢丝绳，其步骤如下：①将四条钢丝绳中的其中一条，绳头从曳引轮的上方绕过曳引轮后拉上架顶，跨两个顶滑轮后拉至地面的平衡架（吊斗）上方，绳头固定的张力螺栓上。
请注意：钢绳跨过两个顶轮和固定在张力螺栓时，均要放在同一侧面上，不能错槽，以便第2、3、4条绳与之平行铺设。
②点动卷扬机确认其转动方向，两人接紧钢丝绳后点动卷扬机，将平衡架（吊斗）提升到距架顶2米时，固定好人拉的钢丝绳头在机架座或架身上。
③平行铺设另三条钢丝绳，力争三条钢丝绳拉紧程度一致，绳端分别靠三个绳锁定好吊笼的分绳器和平衡架（吊斗）张力螺丝上。
④松开第一根原固定在机架上的钢丝绳，与后三根一样固定在吊篮顶上，拉紧程度尽量与前三根一致。
四根钢丝绳铺好后，应互相平行，不交叉。
⑤开动卷扬机使平衡架（吊斗）下降至地面，平衡架内装上全部平衡块。
⑥反开吊篮下降至地面，装好未装的门及地板等。
⑦全部装好后进行钢丝绳张力的调整。
在钢塔架内、外导轨涂上润滑黄油，试运行2-3次后，将平衡架（吊斗）开至离地面约0.3米检查四根张力螺丝的弹簧压缩是否一致，不一致时，调整张力螺丝的螺母，确保四根钢丝绳的张力平衡。
⑧钢丝绳调整完毕，取下安装工艺销，断绳保护才能起作用。
塔架分多次安装时，剩余的钢丝绳暂放在吊篮顶固定，以便下次放高时放长。
平衡架或吊斗落地处，要自行搭高2米的防护围栏，以防伤人或砂石落入坑内。
格构式井架。
第四章正确使用和维护1、本工程井架物料提升机为建筑专用货物升降机，只能载物，严禁载人。
2、本机要求专人管理，专人操作，操作者必须具备上岗操作证，并按建筑施工规范进行操作。
3、钢塔架使用中，允许拆一节横杆和交叉杆做楼层进出口，但不能连续拆空二节，以确保钢塔架的稳定性。
4、卷扬机减速箱在使用前应注入工业齿轮油，油液要保持清洁，第一次使用在半个月（约使用100小时）更换全部，以后每半年更换一次。
5、本机做吊斗机型使用时，吊斗和吊篮不能同时使用。
6、要经常检查四根钢丝绳张力的情况。
安装时，钢丝绳张力已调整好，经一段时间使用受拉，钢丝绳的钢丝之间紧凑了，形成钢丝绳增长，四根钢丝绳张力不一定平衡，要及时再一次调整，避免单根钢丝绳受力而产生应力集中的磨损断绳现象。
四根钢丝绳受力是否均等以四条压力弹簧压缩长度一致为准。
7、需更换新绳时，应四根同时更换。
8、卷扬机的制动瓦经半个月磨合使用后，其间隙变化较大，需要用一次调整，确保制动灵活、可靠。
9、卷扬机轮槽在使用一段时间后，磨损会逐渐加大，当钢丝绳与槽底距离小于一毫米或提升力不足时，应及时更换镶环。
10、在使用过程中，要经常检查钢塔架、吊篮、平衡架（吊斗）各部联结螺栓是否紧固。
第五章安全防护装置及要求1、安全停靠装置及断绳保护装置①安全停靠装置。
吊笼运行到位时，停靠装置将吊笼定位。
该装置应能可靠地承担吊笼自重，额定荷载及运料人员和装卸物料时的工作荷载。
②断绳保护装置。
当吊篮悬挂或运行中发生断绳时，应能可靠地将其停住并固定在架体。
其滑落行程，在吊篮满载时，不得超过1m。
2、楼层口停靠近栏杆。
各楼层的通道口处，应设置常闭的停靠栏杆，宜采用联锁装置（吊篮运行到位时方可打开）。
停靠栏杆可采用钢管制造，其强度应能承受1KN/M 水平装载。
3、吊篮安全门。
吊篮的上料口处应有安全门。
安全门宜采用联锁开启装置，升降运行时安全门封闭吊篮的上料口，防止物料从吊篮中滚落。
4、地面进料口防护棚。
防护棚应设在提升机架体地面进料口上方。
其宽度应该大于提升机的最外部尺寸；长度：低架提升机应大于3m，高架提升机应大于5m。
其材料强度应能承受10KPa的均布静荷载。
防护棚采用双层防护，上下层防护间距应不小于600mm。
5、防冲顶装置即上极限限位器。
该装置应安装在吊篮允许提升的最高工作位置。
吊篮的越程（指从吊篮的最高位置与天梁最低处的距离），应不小于3M，当吊篮上升达到限定高度时，限位口器即行动作，切断电源。
6、紧急断电开关。
紧急断电开关应设在便于司机操作的位置，在紧急情况下，应能及时切断提升机的总控制电源。
7、信号装置。
该装置是由司机控制的一种音响装置，其音量应能使各楼层使用提升机装卸物料人员清晰听到。
8、下极限限位器。
该限位器安装位置，应满足在吊篮碰到缓冲器之前吊篮能够动作。
9、缓冲器。
在架体的底坑里应设置缓冲器，当吊篮以额定荷载和规定的速度作用到缓冲器上时，应能承受相应的冲击力。
缓冲器采用弹簧或弹性实体。
10、超载限制器。
当荷载达到额定荷载的90%时，就能发出报警信号。
荷载超过额定荷载时，自动切断电源。
11、通讯装置。
当司机不能清楚地看到操作者和信号指挥人员时，必须加装通讯装置。
通讯装置应能清晰地听到每一站的连系，并能向每一站讲话。
12、吊盘两侧安全防护板（网）。
该防护板（网）应用木板或用钢网制作，固定于吊盘两侧，以防止吊盘在运行过程中物料从两侧滚出。
13、地面进料口防护门。
该防护门装设于架体底部进料口，应与吊盘联动开启，当吊盘着地时，防护门自动开启，便于上卸料；当吊盘着地时，防护门自动亲关闭，防止吊盘上升后工人误入井架内造成危险。
14、楼层卸料口防护门或防护栏杆。
该防护门应采用联锁开启装置，平时应处于常闭状态，并每层挂设“严禁探头、身、手，严禁乘吊笼上落，严禁超载”的安全标志。
15、传动部分的钢丝绳不准接长使用（包括驳接、卡环接）。
16、作业层至架体顶部高度不得小于6m, 不大于8m。
第六章电气及卷扬机1、选用佛山市佛宇建设机械有限公司生产的卷扬机，外型尺寸为1.28×1.2×0.7M. 功率为15KW。
