欧姆龙继电器的工作原理
冲田制作所 Photo DMOS-FET 继电器
HP
Solid State Relay
欧姆龙
MOS FET 继电器
■SSR 的内部电路构成例
过 零 负载 触 绝缘 规格 发 方式 功 能
交流负 有 光电耦 载用 ＊1 合器
光电三
无
端双向 可控硅
开关
光电三 有 端双向 ＊1 可控硅
开关
电路构成
型号
G3H G3B G3F G3NA(AC 输 入) G3NE G3J G3F G3H G3TA-OA G3PA-VD G3PB(单相) G3NA(DC 输 入) G3NE
＊以往是以「投入电流耐量」 来表现的， 但这与负载的浪涌电流容易混淆， 因此改为「接
通浪涌电流耐量」 。
固态继电器 使用注意事项 ■使用 SSR 前 ①实际使用 SSR 时，有时会发生预想不到的事故。为此，必须尽可能地进行测试。例如，考 虑 SSR 特性时，经常必须考虑到各产品的差异。 ②有关目录中记载的各额定性能值，如果没有特别指明，则所有值都是在 JIS C5442 标准试 验状态(温度 15～30℃、相对湿度 25～ 85%RH、气压 86～106kPa)下的值。确认实际设备时， 除了负载条件以外，还必须在和实际使用状态相同的条件下确认使用环境。 ■关于输入电路 ●关于输入侧的接线 SSR 的输入阻抗有一定参差， 应避免若干个输入的串联连接， 否则容易造成误动作。 ●关于输入噪声 SSR 动作时间及动作所需的功率极小， 因此必须控制影响到 INPUT 端子的噪声。如果噪声 施加到端子， 会引起误动作。以下是针对脉冲性噪声和感应性噪声的对策举例。 ①脉冲性噪声 利用 C、R 吸收噪声非常有效。下图是针对光电耦合器方式的 SSR 选择 C、R 的实例。
■关于输出电路 ●关于交流开关型 SSR 输出处的噪声、浪涌 ·SSR 使用的交流电源中叠加有能量较大的浪涌电压的场合，由于插入 SSR 的 LOAD 端子之 间的 C、R 缓冲电路(内置在 SSR 中) 的抑制能力不足， 会超出 SSR 瞬态峰值电压， 导致 SSR 的过电压破坏。 要测定浪涌在很多情况下都是比较困难的， 基本上都是采用增加变阻器。最终使用阶段可 确认没有浪涌的场合除外。 ·G3NA、G3S、G3PA、G3PB、G3PC、G3NE、G3J、G3NH、 G9H、G3DZ、G3RZ、G3FM 以外的机 种中没有内置浪涌吸收用可变电阻。请务必在开关感性负载时实施附加浪涌吸收元件等浪涌 对策。 ·下面是附加了浪涌电压吸收元件时的对策举例。 本公司是在以下条件下通过耐冲击电压试验， 来确认 SSR 输出侧耐量的。
为满足 SSR 的输入电压， 在 R 和电源电压 E 的关系上确定 R 的上限。 C 变大时，由于 C 的放电复位时间将变长。 请注意上述 2 点，确定 C、R。
②感应噪声 请不要将输入线路和动力线并排设置。感应噪声可能导致 SSR 误动作。当感应噪声在 SSR 的输入端子处感生电压时，必须通过绞合线(电磁感应)、屏蔽线(静电感应)将影响 SSR 输入 端子的感应噪声引起的感应电压控制在 SSR 的复位电压以下。 此外，对高频设备发出的噪声，请附加 C、R 滤波器。
●关于输入条件 ①关于输入电压的纹波 输入电压中有纹波的场合， 请将峰值电压设定在使用电压的最大值以下， 谷值电压设定在 使用电压最小值以上后使用。
②漏电流对策 通过晶体管输出驱动 SSR 的场合， 有时会由于断开时晶体管的漏电流导致复位不良。作为 对策， 请如下图所示， 连接泄放电阻 R， 设置加在泄放电阻 R 两端的电压 E 在 SSR 复位
输入阻抗 输入
输入电路、限制电阻的阻抗。恒电流输入电路方式随输入电 压发生变动。
动作电压 从输出断开状态到接通状态时的输入电压的最小值。
复位电压 从输出断开状态到接通状态时的输入电压的最大值。
输入电流 施加额定电压时流过的电流值。
负载电压
可以在负载开关及连续断开状态下使用的电源电压的有效 值。
在指定的冷却条件(散热片的大小、材质、厚度、环境温度
电压的 1/2 以下。
利用下列公式计算泄放电阻 R。 R≤ E/(IL－I) E ： 加在泄放电阻 R 两端的电压=SSR 复位电压的 1/2 IL ： 晶体管的漏电流 I ： SSR 的复位电流 目录中没有记载 SSR 复位电流值， 因此要按以下公式计算。 SSR 的复位电流＝复位电压的最小值/输入阻抗 恒定电流输入电路的 SSR(G3NA、G3PA、G3PB 等)以 0.1mA 计算。 下面以 G3M-202P DC24 为例进行计算。 复位电流 I＝1V/1.6kΩ ＝0.625mA 泄放电阻值 R＝ (1V×1/2)/(IL－0.625mA) ③开关频率 如果是交流负载开关， 请将开关频率控制在 10Hz 下使用， 如果是直流负载开关， 请将开 关频率控制在 100Hz 以下使用。 如果超出上述开关频率使用， 则可能导致 SSR 的输出跟不上。 ④输入阻抗 在输入电压有一定宽度的 SSR (如 G3F、G3H) 中， 有些机种的输入阻抗会随着输入电压发 生变化， 输入电流也随之发生变化。用半导体等驱动 SSR 的场合， 电压会导致半导体故障， 请对设备进行确认后使用。 下面是代表例。
吸收元件中， 二极管方式是抑制反电动势效果最好的。但螺线管、电磁阀的复位时间会变 长。请在实际使用电路上确认后使用。另外， 可以使用二极管和齐纳二极管缩短复位时间。 在这种情况下， 齐纳二极管的齐纳电压(Vz) 越高复位时间越短。 表 1 吸收元件例
(参考) ①二极管的选择方法
耐电压＝VRM≥电源电压×2 正向电流＝IF≥负载电流 ②齐纳二极管的选择方法 齐纳电压＝VZ＜SSR 的集电极发射极之间电压 － (电源电压＋2V) 齐纳浪涌功率＝PRSM＞VZ×负载电流×安全率(2～3) ＊如果齐纳电压(Vz) 增高， 则齐纳二极管的容量(PRSM) 将变大。 ●关于 DC 输出型中的 AND 电路 在以下电路中，请使用 G3DZ、G3RZ。在一般情况下， SSR 也可能出现复位不良。
光电三 有 端双向 ＊1 可控硅
开关
光电三 有 端双向 ＊1 可控硅
开关
有 光电耦 ＊1 合器
直流负 载用
——
光电耦 合器
交
光
流·直 流
无
电·霍 尔·耦
负载用 合器
＊1. 过零触发功能 具有过零触发功能的 SSR 在交流负载电压 为零或接近零时动作。 具有过零触发功能的 SSR 有以下效果。 ·减小负载接通时的爆裂噪声。 ·在灯、加热器、马达等的负载中由于抑 制了接通电流，可以减轻对电源的影响， 还可以减小接通电流保护电路。 ＊2. 200V 型的输出开关元件上使用了晶 闸管。
信号用 MOS FET 继电器 G3VM 不含变阻器。
●MOS FET 继电器的名称
该商品为新型商品， 在各个公司有各种名称、商标。下表表示信号用(相当于 G3VM) 的示
例。
厂商名
样本上的名称
东芝
光继电器
松下电工 Photo MOS 继电器
日本电气 光 MOSFET 继电器
冲电气
光 MOS 开关
2(N)(三 相) ＊2
G3PB-3(N)(三 相) ＊2
G3NA-4□□B 型 G3NH G3PA-4□□B 型 G3PB-5□□B 型 G3FD、 G3HD G3BD G3TA-OD G3NA-D
G3FM
固态继电器 用语说明
■SSR 用语集
固态继电器
用语说明
光电耦合器
光电三端双向 传送输入信号的同时使输入和输出绝缘。
使用电压
AC100～120V 用
AC200～240V 用
AC380～480V 用
可变电阻电 压
浪涌耐量
240～270V
440～470V
1000A 以 上
820～1000V
●关于输出侧的连接 请避免 SSR 输出侧的并联。SSR 的场合， 不可能出现输出侧两头都为 ON 的情况， 因此负 载电流不会增加。 ●关于直流开关型 SSR 的输出处的噪声·浪涌 连接螺线管、电磁阀等负载时， 请连接防止反电动势的二极管。施加超出 SSR 输出元件耐 压的反电动势时， 会导致 SSR 输出元件的破坏。作为相应措施，可以将表 1 的元件和负载 并联插入。(参照下图)
最大负载电流 散热条件等)下可以连续流经输出端子的最大电流的有效
值。
输出 漏电流
输出处于断开状态，施加指定负载电压时流经输出端子之间 的电流。
在指定的冷却条件(散热片的大小、材质、厚度、环境温度
输出 ON 电压下 散热条件等)下通过最大负荷电流时出现在输出端子之间的
降
电
压的有效值。
最小负载电流 SSR 可以正常开关负载的最小负载电流。
●MOS FET 继电器的构成和动作原理 MOS FET 继电器是在输出元件中使用功率 MOS FET 的 SSR。为使功率 MOS FET 动作， 光电二 极管阵列作为受光元件使用。输入端子中有电流流过时， LED 会发光。这个光使光电二极 管阵列中发生光电流， 这使栅极电压使功率 MOS FET 置于 ON。用源共通连接 2 个功率 MOS FET， 可控制 AC 负载。DC 专用的类型中有带 1 个电源 MOS FET 的类型。
性能 动作时间 向输入施加规定的信号电压后，直到输出接通的延迟时间。
复位时间
切断施加到输入上的信号电压后，直到输出断开为止的延迟 时间。
绝缘电阻
在输入端子－输出端子之间以及输入输出端子－金属外壳 (散热片)之间施加直流电压时的电阻。
耐压
输入端子－输出端子之间以及输入输出端子－金属外壳(散 热片)之间可以忍耐 1 分钟以上的交流电压的有效值。
使用环境温 在规定的冷却、输入输出电流条件下 SSR 可以正常动作使用
度、湿度 的环境温度、湿度范围。
欧姆龙元器件产品基础-RELAY
继电器的作用
通过施加在继电器线圈上的电压的有/无，继电器触点会随之进 行闭合/打开动作，利用这种动作，继电器可开闭不同的电路（所开 闭的回路我们称之为负载），起不同的作用。
构成逻辑电路
R1
R2
L
电源
以上电路中，继电器触点R1和R2构成了一个AND回路，既 只有当触点R1和R2同时闭合时，负载L（灯）才能点亮。
通用继电器
继电器原理
这里，我们只对利用电磁原理的机械式继电器加以讨论。
继电器是指利用围绕在铁磁体上的通电线圈中电流的感应磁场产 生磁力吸引金属触点开闭的装置。其原理示意图如下。
铁磁体
N
~
电压（V）
电流（I） S
磁性金属 支点
动触点 静触点
从上图中可以看到，继电
器类似于开关，但其触点
的开闭是通过电磁方式进
此外，根据继电器线圈未施加电压时触点的状态，我们可以将触
点分为常开触点（未施加电压时触点为断开状态，用NO表示）和常 闭触点（未施加电压时触点为闭合状态，用NC表示）。则上述a、b、 c触点在实际电路设计中一般如下表示：
a触点
b触点
c触点
符号
其中端子符号的含义如下：
符号 COM NC NO
含义 公共触点 常闭触点 常开触点
无：不带动作指示灯 N：带动作指示灯
RED：交流线圈 GREEN：直流线圈
2：2C触点 4：4C触点
导轨安装螺丝端子底座：PYF08A-E（2极） PYF14A-E（4极）
MK-I—高可靠性电源继电器
MK P - I
线圈电压
无：不带动作指示灯 N：带动作指示灯
RED：交流线圈 GREEN：直流线圈
线圈
omron的安全继电器工作原理
omron的安全继电器工作原理Omron的安全继电器是一种用于机器安全控制的电气设备，它能够在机器操作过程中监测和控制电路，以保护操作人员免受潜在的伤害。
本文将详细介绍Omron的安全继电器的工作原理。
安全继电器是机器安全控制系统的重要组成部分。
它通过监测机器运行状态和控制电路，确保机器在遇到突发故障或意外情况时能够快速停止工作以保护操作人员的安全。
Omron的安全继电器利用了先进的电子技术和可靠的电磁继电器设计，具有高度可靠性和灵活性，适用于各种不同类型的机器和工业应用环境。
Omron的安全继电器的工作原理可以分为几个关键步骤：输入信号检测、继电器控制和输出电路保护。
首先，安全继电器需要检测输入信号来判断机器的工作状态。
输入信号可以来自于各种传感器，如光电传感器、接触式传感器、急停按钮等。
这些传感器能够检测到机器运行过程中的各种参数，如物体的位置和速度，以及是否超出了安全范围。
Omron的安全继电器具有多种输入信号接口，可以与不同类型的传感器进行连接。
一旦输入信号被检测到，安全继电器会根据预设的逻辑和控制流程来控制继电器的动作。
继电器是一种能够切换电路的电磁开关，其工作原理基于电磁感应。
当继电器控制电路中的电流通过时，电磁线圈会产生磁场，使得触点闭合；当电流停止时，磁场消失，触点打开。
Omron的安全继电器具有多个触点和线圈，以增强其控制功能和容错能力。
此外，Omron的安全继电器还能够自动监测继电器的状态和健康状况，以确保其正常工作。
通过控制继电器的动作，安全继电器可以将信号传递到输出电路，以控制机器的运行状态。
输出电路通常是连接到机器的执行器上，如电动马达、液压缸等。
当安全继电器检测到机器处于危险状态时，它会立即切断输出电路，阻止机器继续运行。
这样一来，即使机器发生故障或出现其他意外情况，也能够保证操作人员的安全。
Omron的安全继电器具有快速切断输出电路的特点，可以在几毫秒内实现停机，以最大程度地减少事故的发生。
欧姆龙一般继电器的原理及使用
欧姆龙一般继电器的原理及使用继电器是一种常用的电气开关设备，它通过控制一个电路中的小电流，来打开或关闭另一个电路中的大电流。
欧姆龙是一家日本公司，其继电器产品以其高可靠性和稳定性而受到广泛的认可和应用。
欧姆龙一般继电器由电磁吸铁体、触点和弹簧等组成。
当继电器的控制回路中通入电流时，电流会通过绕组，产生一个电磁场。
这个电磁场使得电磁吸铁体被吸住，同时触点也会受到电磁吸力的作用而闭合。
当控制回路中的电流被切断时，电磁吸铁体释放，触点受到弹簧的作用而复位，回到原来的开放状态。
这样，继电器就完成了打开和关闭电路的功能。
1.控制电路的开关：继电器可以用于各种不同类型的电路，从低电压直流电路到高电压交流电路。
它可以作为一个开关来控制其他设备的电源连接和断开，以实现对电路的精确控制。
2.电流和电压的分离：继电器可以以较小的电流来控制较大的电流，以及低电压来控制高电压。
这种分离使得继电器成为控制电路和被控制电路之间的电气隔离设备，可以有效地防止电流或电压的干扰。
3.自动化控制系统：继电器可以与传感器、控制器和计算机等设备结合使用，用于自动化控制系统。
例如，当传感器检测到温度超过设定值时，控制器可以通过继电器来控制风扇或空调的启动，以保持温度在设定范围内。
4.电动机控制：继电器可以用于控制电动机的正反转和启停。
通过继电器的控制，可以实现电动机的精确控制和保护，避免因过流或过载而损坏电动机。
5.自动开关控制：继电器可以用于门禁系统、照明系统、电梯控制系统等自动开关控制场景。
当传感器检测到人体靠近时，继电器可以自动控制门的打开和关闭，或者控制灯光的开启和关闭。
总结：欧姆龙一般继电器是一种可靠、稳定且广泛应用的电气开关设备。
其工作原理是利用控制回路中的小电流来控制另一个电路中的大电流，实现对电路的精确开关。
继电器可以广泛用于控制电路的开关、电流和电压的分离、自动化控制系统、电动机控制和自动开关控制等应用场景。
通过继电器的应用，可以实现对电路的精确控制和保护，提高电气设备的效率和安全性。
欧姆龙固态继电器工作原理
欧姆龙固态继电器工作原理引言：在现代电子技术领域，继电器是一种常见的电器元件，它可以控制电路的开关，实现信号的转换和放大。
然而，传统的电磁继电器存在体积庞大、寿命短、响应速度慢等问题，为了解决这些问题，欧姆龙公司研发出了一种新型的继电器——欧姆龙固态继电器。
本文将介绍欧姆龙固态继电器的工作原理及其优势。
一、欧姆龙固态继电器的工作原理欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈，并通过电子器件的导通和断开来实现开关的控制。
其工作原理可以简单描述如下：1. 输入控制信号欧姆龙固态继电器的输入控制信号通常为低电平信号，可以是直流信号或交流信号。
当输入控制信号到达继电器时，继电器内部的电子器件将开始工作。
2. 电子器件导通当输入控制信号到达继电器后，电子器件将导通，形成通路。
这个通路可以理解为一个开关闭合的状态，使得电路中的电流可以流通。
这时，固态继电器的负载端（通常为输出端）将有电流通过。
3. 电子器件断开当输入控制信号停止或改变时，电子器件将断开，形成断路。
这个断路可以理解为一个开关断开的状态，使得电路中的电流无法通过。
这时，固态继电器的负载端将不再有电流通过。
二、欧姆龙固态继电器的优势相比传统的电磁继电器，欧姆龙固态继电器具有以下优势：1. 体积小巧欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈，因此体积更小巧，可节省空间，并方便进行集成和安装。
2. 寿命长久固态继电器的电子器件无机械运动部件，避免了传统电磁继电器容易损坏的问题，因此寿命更长久。
3. 响应速度快固态继电器的电子器件导通和断开的速度非常快，响应速度远高于传统电磁继电器，可以满足更高的工作要求。
4. 低功耗欧姆龙固态继电器的固态电子器件工作时功耗较低，可以提高电能利用率，降低能源消耗。
5. 抗震动和抗干扰能力强固态继电器无机械运动部件，因此具有较强的抗震动和抗干扰能力，不易受外界环境影响，保证了系统的稳定性和可靠性。
结论：欧姆龙固态继电器通过采用固态电子器件的导通和断开来实现电路的开关控制，具有体积小巧、寿命长久、响应速度快、低功耗和抗震动、抗干扰能力强等优势。

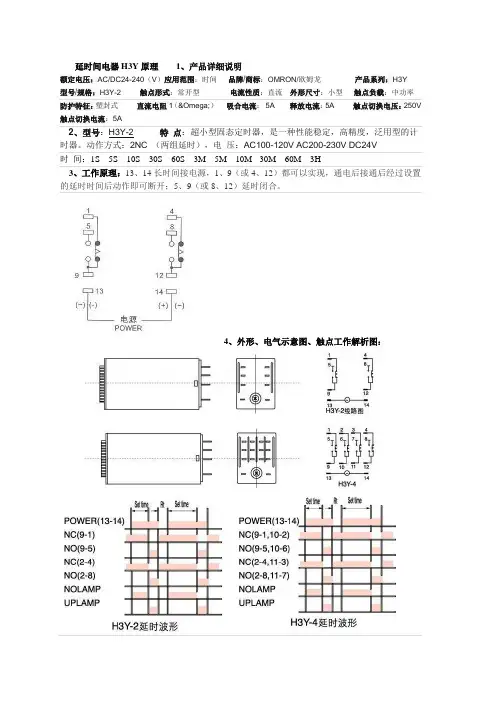

欧姆龙时间继电器H3Y原理
延时间电器H3Y原理1、产品详细说明
额定电压：AC/DC24-240（V）应用范围：时间品牌/商标：OMRON/欧姆龙产品系列：H3Y
型号/规格：H3Y-2 触点形式：常开型电流性质：直流外形尺寸：小型触点负载：中功率
防护特征：塑封式直流电阻1（Ω）吸合电流：5A 释放电流：5A 触点切换电压：250V 触点切换电流：5A
2、型号：H3Y-2特点：超小型固态定时器，是一种性能稳定，高精度，泛用型的计时器。
动作方式：2NC （两组延时），电压：AC100-120V AC200-230V DC24V
时间：1S 5S 10S 30S 60S 3M 5M 10M30M 60M 3H
3、工作原理：13、14长时间接电源，1、9（或
4、12）都可以实现，通电后接通后经过设置的延时时间后动作即可断开；
5、9（或8、12）延时闭合。
4、外形、电气示意图、触点工作解析图：。
欧姆龙液位继电器的接线方法及工作原理
欧姆龙液位继电器的接线方法及工作原理Omron liquid level relay is a widely used device in industrial applications for monitoring and controlling liquid levels in tanks, reservoirs, and other containers. It plays a crucial role in preventing overflow or dry running of pumps, and ensures the efficient and safe operation of various industrial processes.欧姆龙液位继电器是工业应用中广泛使用的设备，用于监控和控制储罐、水库和其他容器中的液位。
它在防止泵的溢出或干转以及确保各种工业过程的高效安全运行中起着至关重要的作用。
The wiring method for Omron liquid level relay involves connecting the power supply, the input for the liquid level sensor, and the output for the control signal. Proper wiring is essential for the relay to function accurately and reliably.欧姆龙液位继电器的接线方法涉及连接电源、液位传感器的输入和控制信号的输出。
正确的接线对于继电器的准确可靠的工作至关重要。
The working principle of the Omron liquid level relay is based on the level sensing mechanism of the attached liquid level sensor. When the liquid level reaches the set threshold, the sensor sends a signal to the relay, which in turn activates the control circuit to perform the required action, such as turning on or off a pump.欧姆龙液位继电器的工作原理是基于连接的液位传感器的液位感应机制。
欧姆龙液位继电器61f-gp-n工作原理
欧姆龙液位继电器61f-gp-n工作原理欧姆龙液位继电器61F-GP-N是一种常用于液位控制的电器设备，它能够通过测量液体的高度来实现液位控制功能。
本文将从工作原理的角度来介绍欧姆龙液位继电器61F-GP-N的工作原理。
欧姆龙液位继电器61F-GP-N采用了浮球测量原理。
它的工作原理是基于浮球在液体中的浮力变化来实现液位的检测和控制。
继电器内部有一个浮球，当液位升高时，浮球会随着液面的上升而上浮；当液位下降时，浮球则会向下沉。
利用浮球的上浮和下沉来实现液位的控制。
具体来说，欧姆龙液位继电器61F-GP-N内部有一个浮球和一个浮球杆。
浮球杆通过机械连接与继电器的开关接点相连。
当液位上升时，浮球随着液面的上升而上浮，浮球杆也会随之向上移动，最终触碰到继电器的开关接点，使其闭合。
当开关接点闭合时，继电器会输出一个信号，用于控制其他设备的开启或关闭。
同样地，当液位下降时，浮球会随着液面的下降而下沉，浮球杆也会向下移动，使开关接点断开。
当开关接点断开时，继电器停止输出信号，控制设备也会相应地进行开启或关闭的操作。
欧姆龙液位继电器61F-GP-N具有高度可调的浮球杆，通过调整浮球杆的高度，可以实现不同液位的检测和控制。
此外，该继电器还具有可调的感受灵敏度，可以根据实际需求来调整继电器的触发灵敏度。
欧姆龙液位继电器61F-GP-N具有很多应用场景，比如水箱、水池、水塔等液位控制领域。
它可以实现液位的监测和控制，以确保液位在合适的范围内。
同时，该继电器还具有防水、防尘和耐腐蚀的特性，适用于各种恶劣环境。
总结一下，欧姆龙液位继电器61F-GP-N采用了浮球测量原理，通过浮球在液体中的浮力变化来实现液位的检测和控制。
它具有高度可调的浮球杆和可调的感受灵敏度，适用于各种液位控制场景。
欧姆龙液位继电器61F-GP-N的工作原理简单可靠，为液位控制提供了有效的解决方案。
欧姆龙继电器的工作原理
欧姆龙继电器的工作原理
欧姆龙继电器是一种电气控制器，能够在电路中完成电流的开关控制。
它的工作原理是基于电磁感应和机械传动的原理。
欧姆龙继电器内部由电磁线圈、触点和机械系统组成。
当电磁线圈通电时，会产生一个磁场。
这个磁场可以吸引或释放机械系统中的铁芯，使其产生运动。
当电磁线圈通电时，铁芯会被吸引，使得触点由常闭状态转变为常开状态。
这样，电流可以从继电器的一个触点流过，然后通过另一个触点流回电源。
在断开电磁线圈的电流后，磁场消失，铁芯会由弹簧的作用恢复到原来的位置，触点也会返回到常闭状态。
通过控制电磁线圈的通断，就可以实现对电流的开关控制。
当外部电路的控制信号输入到电磁线圈时，线圈中的电流改变，从而改变了继电器触点的状态。
这样，可以实现对其他电器设备、电路或机械的控制。
欧姆龙继电器可应用于各种自动控制系统中，例如家用电路中的照明控制、电机启停控制、自动化生产线中的信号传递与转换等。
它具有可靠性高、承载电流大、操作迅速等优点，被广泛应用于电气系统中。
omron的安全继电器工作原理
omron的安全继电器工作原理
Omron的安全继电器工作原理如下：
1. 输入信号检测：安全继电器会检测来自外部传感器的输入信号，例如光电传感器、门开关等。
输入信号通常表示一个安全事件，例如门打开、物体进入等。
2. 判定逻辑：安全继电器内部有一个逻辑判定电路，用于根据输入信号的状态来判定安全事件是否发生。
通常会使用双通道或多通道的检测和判断逻辑，确保高可靠性。
3. 输出控制：一旦安全事件被判定为发生，安全继电器会控制输出端口，例如断开或闭合电气回路，以保证机器或设备的安全。
输出控制通常是通过常开、常闭等继电器接点的状态改变来实现。
4. 故障监控：安全继电器通常还具有故障监控功能，用于检测自身故障情况，例如输入线路断开、内部电路故障等。
一旦发现故障，安全继电器会发出警报或通过输出端口来中断机器或设备的电路，以避免潜在的危险。
总的来说，Omron的安全继电器通过检测输入信号、判断安全事件、控制输出端口和监控故障来实现对机器和设备的安全保护。
它通过可靠的电气回路控制，以防止意外事件和危险的发生。
欧姆龙中间继电器
欧姆龙继电器继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
欧姆龙中间继电器应用范围应用范围：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业欧姆龙继电器---一般继电器序号型号描述1.MY2J24VDC，110VAC，220VAC，2开2闭，触点 5A 可替换：MY22.MY2NJ24VDC，110VAC，220VAC，2开2闭，触点 5A LED灯可替换：MY2N3.MY4J24VDC，110VAC，220VAC，4开4闭，触点 5A 可替换：MY44.MY4NJ24VDC, 110VAC, 220VAC 4开4闭，触点 5A LED灯可替换：MY4N5.LY2J24VDC，110VAC，220VAC，2开2闭，触点 10A 可替换：LY26.LY2NJ24VDC, 110VAC, 220VAC 2开2闭，触点 10A LED灯可替换：LY2N7.LY4J24VDC，110VAC，220VAC，4开4闭，触点 10A 可替换：LY48.LY4NJ24VDC，110VAC，220VAC，4开4闭，触点 10A LED灯可替换：LY4N欧姆龙继电器---固态继电器欧姆龙继电器---继电器底座一三七一七八四六九零二omron MY4J 中间继电器omron MY4J IEC255 3A150VAC 5A240VAC 5A28VDC 5A 240V-AC1 5A 28V-DC1 这个是继电器的参数(继电器是DC12V)，用在12V7A蓄电池上，一直24小时通电常开状态，能用多久？有什么办法能省电，继电器通电常开状态能用大概5-10天？（说明：此继电器不能改常关，因常关下是接9v电池供电,意思是常开就是12v蓄电池供电，继电器不工作就由9v电池供电）把我所有的财富分都给你。
