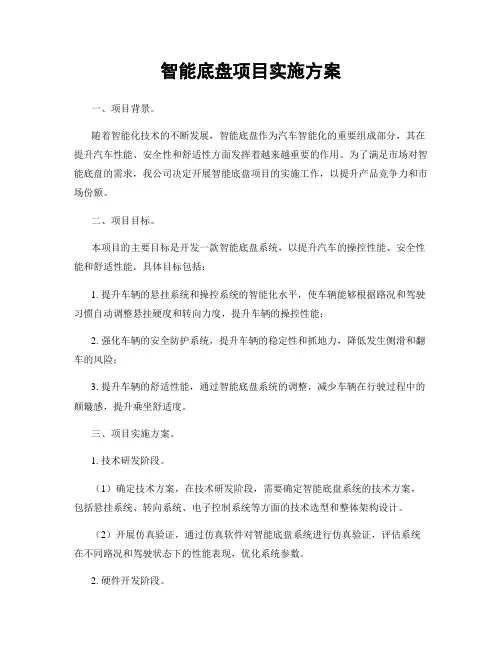

智能底盘项目实施方案

智能底盘项目实施方案一、项目背景。
随着智能化技术的不断发展,智能底盘作为汽车智能化的重要组成部分,其在提升汽车性能、安全性和舒适性方面发挥着越来越重要的作用。
为了满足市场对智能底盘的需求,我公司决定开展智能底盘项目的实施工作,以提升产品竞争力和市场份额。
二、项目目标。
本项目的主要目标是开发一款智能底盘系统,以提升汽车的操控性能、安全性能和舒适性能。
具体目标包括:1. 提升车辆的悬挂系统和操控系统的智能化水平,使车辆能够根据路况和驾驶习惯自动调整悬挂硬度和转向力度,提升车辆的操控性能;2. 强化车辆的安全防护系统,提升车辆的稳定性和抓地力,降低发生侧滑和翻车的风险;3. 提升车辆的舒适性能,通过智能底盘系统的调整,减少车辆在行驶过程中的颠簸感,提升乘坐舒适度。
三、项目实施方案。
1. 技术研发阶段。
(1)确定技术方案,在技术研发阶段,需要确定智能底盘系统的技术方案,包括悬挂系统、转向系统、电子控制系统等方面的技术选型和整体架构设计。
(2)开展仿真验证,通过仿真软件对智能底盘系统进行仿真验证,评估系统在不同路况和驾驶状态下的性能表现,优化系统参数。
2. 硬件开发阶段。
(1)悬挂系统优化,针对不同车型和用途,设计并优化悬挂系统,包括悬挂结构、减震器、弹簧等部件。
(2)转向系统升级,升级转向系统,引入电子辅助转向技术,提升车辆的操控性能。
3. 软件开发阶段。
(1)开发控制算法,开发智能底盘系统的控制算法,实现对悬挂系统和转向系统的智能调节。
(2)编写系统软件,编写系统软件,实现对智能底盘系统的监控和管理,包括故障诊断、数据采集和用户界面设计等。
4. 测试验证阶段。
(1)系统集成测试,对智能底盘系统进行集成测试,验证系统的功能完整性和稳定性。
(2)路试验证,通过在不同路况下的路试验证,评估智能底盘系统在实际行驶中的性能表现。
四、项目成果。
通过以上实施方案的落实,我们将获得一款智能底盘系统,具备智能调节悬挂系统和转向系统的能力,提升车辆的操控性能、安全性能和舒适性能。
车辆检测系统方案

车辆检测系统方案汽车行业正在快速地数字化,车辆检测系统的需求也越来越大。
车辆检测系统可以有效地提高车辆的安全性、性能和可靠性,减少车辆损坏和维修成本。
本文将介绍一种车辆检测系统方案,该方案可以检查车辆的各项性能,有助于保障车辆的安全和长期使用。
系统架构车辆检测系统包括以下几个部分:•检测设备:包括传感器、信号调理器和数据采集器。
传感器由多个类型的传感器组成,用于检测车辆的各项性能参数。
信号调理器将传感器收集到的数据分析并进行调理,方便系统的控制。
数据采集器用于从信号调理器获取数据并传输到计算机系统中。
•计算机系统:包括硬件和软件两个组成部分。
硬件主要由计算机主机和显示器等输入输出设备组成。
软件则用于控制和分析数据。
•数据库:存储所有的车辆性能数据系统结构如图:检测设备(传感器、信号调理器、数据采集器)--> 计算机系统(硬件、软件)--> 数据库功能车辆检测系统可以检测车辆的各项性能指标,如以下几个方面:1.车辆引擎:检测车辆引擎的温度、气压、油压、气体排放等参数。
2.车辆底盘:检测车辆底盘的悬挂、轮胎、刹车、制动等参数。
3.车身外部:检测车辆的车身状态、照明系统、玻璃构造等参数。
4.车身内部:检测车辆内部各部件、空调系统、音响系统、安全气囊状态等参数。
流程车辆检测系统流程如下:1.车主到汽车检测站预约检测时间。
2.在检测开始前,系统进行初始化。
检测设备被放置在车辆上,并安装到计算机系统上。
3.经过工作人员确认安全性,车辆启动。
检测设备开始自动检测车辆各项参数。
4.通过系统输出,人员查看车辆各项参数数据。
同时,系统会将数据输入到数据库中。
5.如有不正常的数据,工作人员将车辆通知到维修站检修。
车主在收到完成维修通知后,再回来通过检测确保以上问题已经得到解决。
6.完成后,工作人员签署检测报告并提供整个检测报告以及系统记录的所有车辆检测数据。
优势车辆检测系统优势如下:1.提高车辆安全性:车辆检测系统可以发现车辆存在的隐患,防止车辆在道路上发生意外。

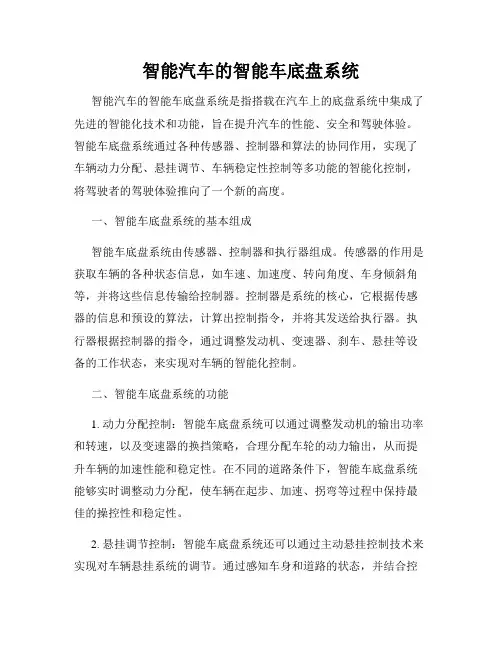

智能汽车的智能车底盘系统

智能汽车的智能车底盘系统智能汽车的智能车底盘系统是指搭载在汽车上的底盘系统中集成了先进的智能化技术和功能,旨在提升汽车的性能、安全和驾驶体验。
智能车底盘系统通过各种传感器、控制器和算法的协同作用,实现了车辆动力分配、悬挂调节、车辆稳定性控制等多功能的智能化控制,将驾驶者的驾驶体验推向了一个新的高度。
一、智能车底盘系统的基本组成智能车底盘系统由传感器、控制器和执行器组成。
传感器的作用是获取车辆的各种状态信息,如车速、加速度、转向角度、车身倾斜角等,并将这些信息传输给控制器。
控制器是系统的核心,它根据传感器的信息和预设的算法,计算出控制指令,并将其发送给执行器。
执行器根据控制器的指令,通过调整发动机、变速器、刹车、悬挂等设备的工作状态,来实现对车辆的智能化控制。
二、智能车底盘系统的功能1. 动力分配控制:智能车底盘系统可以通过调整发动机的输出功率和转速,以及变速器的换挡策略,合理分配车轮的动力输出,从而提升车辆的加速性能和稳定性。
在不同的道路条件下,智能车底盘系统能够实时调整动力分配,使车辆在起步、加速、拐弯等过程中保持最佳的操控性和稳定性。
2. 悬挂调节控制:智能车底盘系统还可以通过主动悬挂控制技术来实现对车辆悬挂系统的调节。
通过感知车身和道路的状态,并结合控制算法,系统可以实时调整悬挂硬度和行程,以提供最佳的乘坐舒适性和操控性。
3. 车辆稳定性控制:智能车底盘系统能够通过ABS(防抱死刹车系统)、ESP(电子稳定程序)等技术,实现对车辆的稳定性控制。
当车辆出现打滑、侧滑、抱死等情况时,系统会根据传感器的反馈,及时调整刹车力分配和车轮的转速,使车辆保持在稳定的行驶状态。
4. 车辆高度调节:部分智能车底盘系统还具备车辆高度调节的功能。
通过电控气压悬挂系统或其他技术手段,系统可以根据需求调整车辆的离地间隙,以适应不同的路况和驾驶需求。
5. 道路信息感知:智能车底盘系统可以利用车身传感器网络获取丰富的道路信息,如路面状况、坡度、弯道半径等,并根据这些信息进行智能化的控制和优化。
线阵ccd相机在小型车辆车底扫描中的应用

Technological Innovation30线阵CCD 相机在小型车辆车底扫描中的应用刘剑峰,郝 兵,吕益良,郑诗杨,吴彦举(洛阳中信成像智能科技有限公司,河南 洛阳 471000)摘要:在保证各种重要机关和部口的安全,对进出车辆进行全面检查是必要的,其中尤其注重车辆底部的检查。
因此,本文讲述了如何利用搭载线阵射线机的车底扫描设备进行高效全面的车辆底盘安全检查从而实时地得到一张高质量的完整清晰的小型汽车底盘图像。
关键词:线阵相机;车底扫描;图像拼接随着科技的发展,机动车辆变得越来越普及,不法分子利用机动车辆空间隐蔽性从事非法活动已经在全球范围内对人们生活及地区稳定性方面产生日益严重的影响。
因此,利用车辆底盘进行犯罪活动的高发率,对汽车底盘进行快速高效的安全检查显得尤为必要。
汽车底盘距离地面的高度往往很小,具有隐匿性,给检查工作带来了诸多困难。
为了克服这些问题,利用数字成像设备进行车辆底盘成像的软硬件系统,即车底扫描成像系统。
该系统通过数字摄像设备和图像处理技术得到车辆底盘的完整清晰图像,安检人员只需查看电脑屏幕上显示的车底盘扫描图像,便可实现快速对过往车辆的底盘进行检查,判断有无异样,并且配合各种执行机构对可疑车辆实施拦截或扣留。
1 线阵CCD 相机原理 线阵相机在视觉领域中是一类特殊的视觉机器。
它的传感器只有一行感光元素,使其拥有高扫描频率和高分辨率。
线阵相机的典型应用领域是检测连续的材料,例如金属、塑料、纸和纤维等。
当被检测的物体通常匀速运动,利用一台或多台相机对其逐行连续扫描,以达到对其整个表面均匀检测。
可以对其图像一行一行进行处理,或者对由多行组成的面阵图像进行处理。
线阵相机的具体工作原理如图1所示。
图1 线阵相机工作原理图由于线阵CCD 相机每次只拍一行像素,故对于图像畸变的控制有着不错的效果,当被拍摄物体沿与像素阵列垂直的方向运动时,线阵CCD 相机连续高速逐行扫描,将这些像素行拼接起来就构成车辆底盘图像。
车辆底盘安全检查系统 车底安全检查系统 车底扫描安全检查系统安装说明书

联合华仪HY-2028-II 车辆底盘安全检查系统联合华仪车辆底盘安全检查系统设计方案1.概述HY-2028-II固定式车辆底盘安全检查系统是联合华仪一套集自动对车辆底盘进行图像采集、显示、对比、警示为一体的信息管理系统。
该系统能有效防止车底藏匿炸弹、武器、生化危险品、危险人物出入重要场所;防止车底携带毒品、非法走私物乃至非法移民通过检查站。
车辆底盘安全检查系统可以广泛使用于以下场所:1.机场、政府、监狱、银行库区、大使馆、军队、港口、公安等安全防范、反恐重点场所;2.海关、边境的出入口检查;3.重点部位的停车场入口检查;4.收费站检查;5.大型会议、活动的车辆出入检查;6.车辆底盘质量检测机构。
2.系统组成2.1系统组成HY-2028-II车辆底盘安全检查系统主要由以下设备组成:1.HY-2028-IIUVI2000底盘成像设备;2.HY-2028-IIM100系统主机;3.HY-2028-IIIO1616智能IO控制器;4.HY-2028-IIPV84电源控制及车辆检测器;5.其它辅助设备如:地感线圈、车牌识别摄像机、场景摄像机、道闸、路障机、信号灯、环控设备等。
其中HY-2028-IIM100、HY-2028-IIIO1616、HY-2028-IIPV84为室内安装设备,它们被安装在一个标准19英寸机柜里;HY-2028-IIUVI2000为室外安装部件,安装在车道的中央。
2.2系统原理图3系统设备3.1HY-2028-II底盘成像设备HY-2028-II底盘成像设备是联合华仪HY-2028-II车辆底盘安全检查系统中的关键设备,它用于完成对车辆底盘的扫描成像。
该设备采用了先进的数字特种成像技术,有极高的图像清晰度和分辨率。
HY-2028-II底盘成像设备是室外安装设备,高强度金属箱体具有极强的抗压能力;整个设备密闭安装,保证了设备防雨淋、防潮、防尘、防盐雾性能,同时箱体内采用专业环控设备自动调节环境状态(温控、除湿),以保证车底摄像机的正常工作,从而使整个设备满足全天候工作的需要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

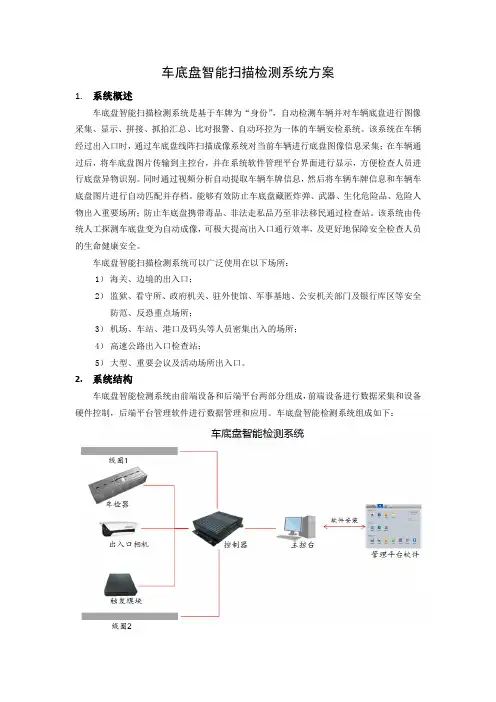

车底盘智能扫描检测系统方案
1.系统概述
车底盘智能扫描检测系统是基于车牌为“身份”,自动检测车辆并对车辆底盘进行图像采集、显示、拼接、抓拍汇总、比对报警、自动环控为一体的车辆安检系统。
该系统在车辆经过出入口时,通过车底盘线阵扫描成像系统对当前车辆进行底盘图像信息采集;在车辆通过后,将车底盘图片传输到主控台,并在系统软件管理平台界面进行显示,方便检查人员进行底盘异物识别。
同时通过视频分析自动提取车辆车牌信息,然后将车辆车牌信息和车辆车底盘图片进行自动匹配并存档。
能够有效防止车底盘藏匿炸弹、武器、生化危险品、危险人物出入重要场所;防止车底盘携带毒品、非法走私品乃至非法移民通过检查站。
该系统由传统人工探测车底盘变为自动成像,可极大提高出入口通行效率,及更好地保障安全检查人员的生命健康安全。
车底盘智能扫描检测系统可以广泛使用在以下场所:
1)海关、边境的出入口;
2)监狱、看守所、政府机关、驻外使馆、军事基地、公安机关部门及银行库区等安全防范、反恐重点场所;
3)机场、车站、港口及码头等人员密集出入的场所;
4)高速公路出入口检查站;
5)大型、重要会议及活动场所出入口。
2.系统结构
车底盘智能检测系统由前端设备和后端平台两部分组成,前端设备进行数据采集和设备硬件控制,后端平台管理软件进行数据管理和应用。
车底盘智能检测系统组成如下:
3.车底盘检测系统技术参数
车底底盘扫描成像系统软件参数:
1、采用彩色线阵CCD扫描技术动态方式成像
2、底盘成像显示时间:≤1秒
3、底盘存储或载入时间:≤1秒
4、车底图像分辨率:≥2048像素(2048*车底图像长度)
5、车底图像显示方式:大幅面横向彩色显示
6、底盘图像存储格式:标准JPEG图像格式
7、自动识别车牌,关联车底图片及多路监控图像
8、显示分辨率:自动适应各种显示分辨率
9、扩展功能:可扩展为联网及车底图像人工对比
10、场景图像显示记录:≥1路(可扩充多路)
11、自动统计当天车流量
车底图像采集、控制设备及环境适应性:
1、扫描方式:全自动、外部触发条件扫描方式
2、最大扫描速率:26kHz
3、检测车速:建议≤50km/h 最高适应80km/h
4、视场角度:~180度
6、检测车辆底盘高度:60-2000mm
7、检测车辆底盘宽度:≤4500mm
8、底盘图像数据传输距离:≤70 米
9、照明组件:6颗80W单体密封LED面光源;寿命≥60000h
10、成像及结构组件防护等级:IP68
11、系统供电:AC220V
12、结构设计:单体均采用圆形球面护罩设计、先进模块化免维护设计
13、安装面积:大约 1200(mm)*322(mm)**290(mm)
14、底盘成像设备多重密封设计:防水、防尘、防潮、防霜、防雾、抗碾压
15、环境温度:-35℃ - +60℃
16、环境湿度:<90%RH
17、设备控制箱:系统I/O控制、交互式智能控制
18、车辆检测器:触发式高温导线、信号传输线缆长度标准为50m
19、图像数据接口:100/1000BaseT
4.软件功能
车底盘实时扫描/车辆车牌信息识读:
局部放大
图片编辑
车底盘图片对比
过车记录查询
车辆管理。
