砖混结构墙下条形基础设计实例
墙下条形基础设计例题
目录课程设计任务书 (1)教学楼首层平面图 (4)工程地质条件表 (5)课程设计指导书 (6)教学楼首层平面大图 (19)《地基与基础》课程设计任务书一、设计目的1、了解一般民用建筑荷载的传力途径，掌握荷载计算方法；2、掌握基础设计方法和计算步骤，明确基础有关构造；3、初步掌握基础施工图的表达方式、制图规定及制图基本技能。
二、设计资料工程名称：中学教学楼，其首层平面见附图。
建筑地点：标准冻深：Z0 =地质条件：见附表序号工程概况：建筑物结构形式为砖混结构，采用纵横墙承重方案。
建筑物层数为四~六层，层高 3.6m，窗高 2.4m，室内外高差为0.6m。
教室内设进深梁，梁截面尺寸b×h=250×500mm，其上铺钢筋混凝土空心板，墙体采用机制普通砖MU10，砂浆采用M5砌筑，建筑物平面布置详见附图。
屋面作法：改性沥青防水层20mm厚1：3水泥砂浆找平层220mm厚（平均厚度包括找坡层）水泥珍珠岩保温层一毡二油（改性沥青）隔气层20mm厚1：3水泥砂浆找平层预应力混凝土空心板120mm厚（或180mm厚）20mm厚天棚抹灰（混合砂浆），刷两遍大白楼面作法：地面抹灰1：3水泥砂浆20mm厚钢筋混凝土空心板120mm厚（或180mm厚）天棚抹灰：混合砂浆20mm厚刷两遍大白材料重度：三毡四油上铺小石子（改性沥青）0.4KN/m2一毡二油（改性沥青）0.05KN/m2塑钢窗0.45KN/m2混凝土空心板120mm厚 1.88KN/m2预应力混凝土空心板180mm厚 2.37KN/m2水泥砂浆20KN/m3混合砂浆17KN/m3浆砌机砖19KN/m3水泥珍珠岩制品4KN/m3钢筋混凝土25 KN/m3屋面、楼面使用活荷载标准值附表—2注：表中使用活荷载仅用于教学楼，黑龙江省建筑地基基础设计规范地基承载力特征值表三、设计要求1、结构布置方案：中学教学楼结构类型为砖混结构，纵墙承重方案。
2、基础方案：采用墙下钢筋混凝土条形基础3、基础材料：混凝土采用C20，钢筋采用HPB235级。
五层宿舍楼钢筋混凝土条形基础设计
设计说明书一．设计资料1．工程名称某五层宿舍楼结构类型为砖混结构底层平面如图1-1所示图1-1 一个建筑单元平面图2．工程概况该宿舍楼结构形式为砖混结构，建筑物层数为五层。
基础方案拟比较墙下砖混结构条形基础、钢筋混凝土条形基础，方案分组设计，完成后对比，室内外地坪绝对标高为50m。
3．工程地质条件该地区地势平坦，无相邻建筑物，地质剖面如图1-2所示，地基土层分布及土的物理性质指标如表1-1地下水位在43m以下，南方地区，常年温度0度以上。
图1-2 地层剖面图A—A表1-1 地基土层分布及土的物理性质指标4.上部结构传至基础顶面的竖向力标准值，见表1-2二．设计要求1基础类型本设计是条形基础柔性设计方案，采用墙下钢筋混凝土条形基础。
3基础材料与构造混凝土强度等级采用C20，基础垫层采用C10混凝土100mm厚度,每边伸出50mm.基础底板钢筋采用HPB300级（f y =270N/mm 2）。
底板受力筋直径不小于12mm ；间距不大于200mm ，也不小于100mm ；纵向分布筋直径不小于8mm ，间距不宜大于300mm 。
基础设垫层，钢筋保护层厚度不小于40mm 。
4制图要求绘制图纸包括基础平面布置、基础剖面及底板配筋及大样图。
绘图比例：基础平面布置图1︰100；基础剖面图1︰20，大样图1：40 。
所有图线、图例尺寸和标注方法均应符合制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。
三．基础设计步骤1.计算上部结构竖向荷载对于有门窗洞的墙以及搁置进深梁的承重墙，取一个开间为荷载计算单元。
对于无门窗洞的墙，取1m 宽为荷载计算单元。
2.选择基础材料和结构类型根据建筑物荷载性质、大小，地基土质情况等，合理选择基础材料和结构类型。
3.确定基础埋置深度根据工程地质条件、建筑物使用要求以及地下水等因素，确定基础埋置深度。
满足要求 前提下尽量浅埋，但不小于0.5米。
（实际埋置1.5米）4.计算地基持力层承载力根据工程地质条件，计算地基持力层承载力。

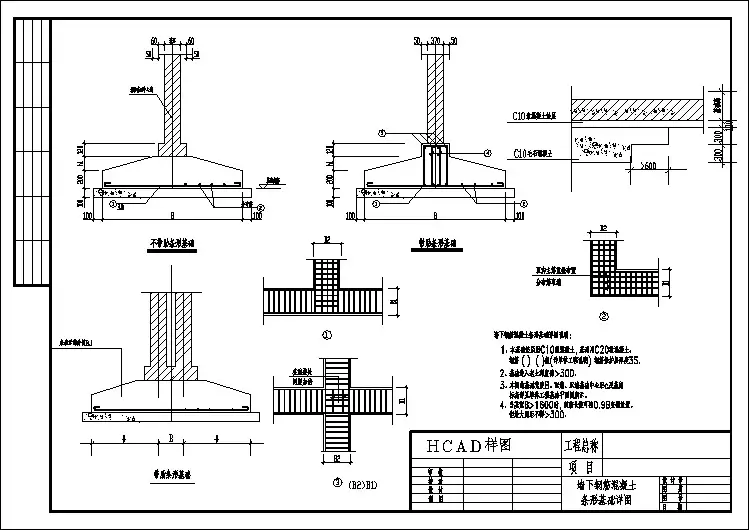

墙下钢筋溷凝土条形基础详图cad

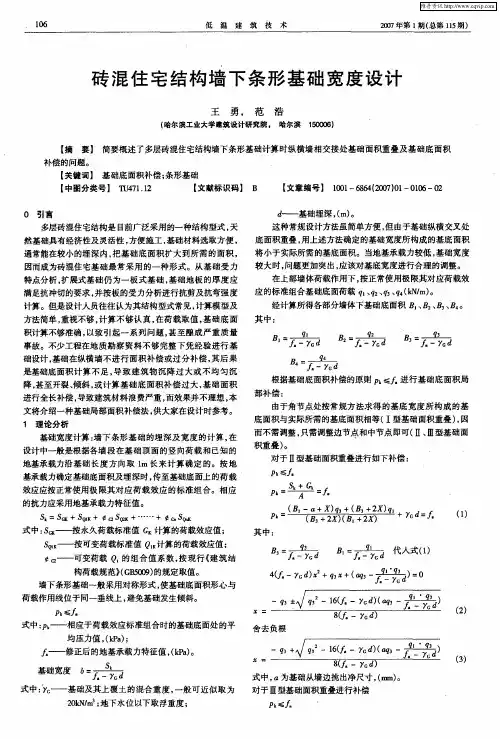

砖混住宅结构墙下条形基础宽度设计
然基础具有经济性及灵活性 ， 方便施 工 ， 基础材料选取 方便 ，
通常能在较小 的埋深 内， 把基 础底 面积扩大 到所需 的面积 ， 因而成为砖混住宅基础 最常采用 的一种形式 。从 基础 受力 特点分 析 ， 扩展式基础仍 为一 板式基 础 ， 础地板 的厚 度应 基 满 足抗 冲切 的要求 ， 并按板的受力分析进行抗剪及抗弯强 度
荷载作用线位 于同一垂线上 ， 避免基础 发生倾斜 。
Ｐｋ≤
４ （ ７ｄ ＋ ３＋ ｏ 一 一 ＇ ） ｑｘ （ ， ７ Ｇ ｑ
）０ ＝
式 中： ｋ Ｐ ——相应于荷载 效应 标准组合时的基础底面处 的平 均压力值ቤተ መጻሕፍቲ ባይዱ，ｋａ ； （Ｐ ）
— — ．
舍去负根
修正后 的地基承载力特征值 ，ｋ ａ。 （Ｐ ） ｂ＝７— －ｊ
ｌ６ ０
低
温
建
筑
技
术
２Ｏ 年第 １ （ Ｏ７ 期 总第 １ 期） １ ５
砖 混 住 宅 结 构 墙 下 条 形 基 础 宽 度 设 计
王 勇， 范 浩
１０ ０ ５ ，０ ６） （ 哈尔滨工业大学建筑设计研究院 。 哈尔滨
【 要】 简要概述了多层砖混住宅结构墙下条形基础计算时纵横墙相交接处基础面积重叠及基础底面积 摘
而不需 调整 ， 只需调整边节点和 中节点 即可（ Ⅲ型基础面 Ⅱ、
结构设计案例细节对比
结构设计案例细节对比咱今儿个就来唠唠结构设计案例的细节对比。
先说说咱遇到的两个住宅结构设计案例哈。
第一个案例呢，是个传统的砖混结构住宅。
这房子啊，在基础设计上就比较中规中矩，用的是条形基础。
为啥呢？因为这块地的土质还比较均匀，承载能力也还过得去，条形基础就像给房子打了个稳稳当当的脚。
在墙体布局上啊，那可真是横平竖直的，一间间屋子就跟搭积木似的规规矩矩。
房间的大小也是比较常规的，客厅大概三十平米，卧室十几平米，空间划分得那叫一个清清楚楚，就像把一块蛋糕切成一块一块的。
不过呢，这也有个小问题，就是空间灵活性比较差。
你要是想把两个小卧室打通成一个大卧室，那可不容易，因为好多墙都是承重墙，动不得，就像一个人身上有好多骨架不能乱拆一样。
再看看第二个住宅结构设计案例，这个就有点酷了，是个框架结构的住宅。
基础用的是筏板基础，为啥呢？这块地的地质情况稍微有点复杂，地下水位也有点高，筏板基础就像一个大板子一样，把整个房子稳稳地托在水上（当然这是夸张的说法啦）。
这个房子的墙体就很有特点了，大部分都是非承重墙。
这就好比房子的骨架是框架，墙体就像挂在骨架上的布帘，想怎么改空间就怎么改。
客厅和餐厅之间没有实实在在的墙隔开，就用了个漂亮的隔断，感觉空间特别通透。
而且啊，这个房子的阳台设计也很巧妙，不是那种传统的伸出去一块，而是和客厅通过一个大的弧形落地窗连接，感觉客厅都变大了好多。
不过呢，框架结构也有它的小麻烦，就是造价相对砖混结构要高一些，就像你买东西，功能多了、设计巧了，价格自然就上去了。
再来说说两个商业建筑的结构设计案例对比。
有一个商场的结构设计是采用了钢结构。
这钢结构啊，就像搭乐高一样，那些钢梁和钢柱拼起来可快了。
在空间利用上那叫一个绝，因为钢结构的柱子相对比较细，不像混凝土柱子那么粗笨，所以在商场内部，视线很开阔，你从这头能一眼望到那头，逛街的时候感觉特别敞亮。
而且钢结构的延展性好，对于那种造型奇特的商场外立面设计来说，简直是完美搭档。
钢筋混凝土墙下条形基础设计例题[详细]
![钢筋混凝土墙下条形基础设计例题[详细]](https://img.taocdn.com/s3/m/589c763202d276a201292e67.png)
、钢筋混凝土墙下条形基础设计.某办公楼为砖混承重结构,拟采用钢筋混凝土墙下条形基础.外墙厚为370米米,上部结构传至000.0±处的荷载标准值为K F = 220kN/米,K M =45kN ·米/米,荷载基本值为F=250kN/米, 米=63kN ．米/米,基础埋深1. 92米(从室内地面算起),室外地面比室内地面低0.45米.地基持力层承载力修正特征值af =158kPa.混凝土强度等级为C20 (cf = 9. 6N/米米Z ),钢筋采用HPB235级钢筋()2210mm fyN =.试设计该外墙基础.解:(1)求基础底面宽度b基础平均埋深:d=(1.92×2一0. 45)/2=1. 7米基础底面宽度:b ＝md f F G K77.1=-γ初选b=1.3 × 1.77=2.3米 地基承载力验算.517.12962max+=++=b M b G F P KK K k=180.7kPa ＜l.2af ＝189.6kPa 满足要求(2)地基净反力计算.aj a j b Mb F P b Mb F P KP =-=-=KP =+=+=2.375.717.10862.1805.717.10862min2max(3)底板配筋计算.初选基础高度h=350米米,边缘厚取200米米.采用100米米C10的混凝土垫层,基础保护层厚度取40米米,则基础有效高度ho =310米米.计算截面选在墙边缘,则1a ＝(2.3-0.37)/2=0.97米该截面处的地基净反力Ij p =180.2-(180.2-37.2)×0.97/2.3=119.9kPa计算底板最大弯距()()221max max 97.09.1192.180261261⨯+⨯⨯=+=I a p P M j j=m m ⋅KN 3.75计算底板配筋mmf h M y 12852103109.0103.759.06max ⨯⨯⨯=选用14φ＠110㎜()21399mm A s =,根据构造要求纵向钢筋选取8φ＠250()20.201mm As=.基础剖面如图所示:用静力平衡条件求柱下条形基础的内力条件:下图所示条形基础,底板宽,b=2.5米其余数据见图要求:1.当5.01=x 时,确定基础的总长度L,要求基底反力是均匀分布的.2.按静力平衡条件求AB 跨的内力. 解:1.确定基础底面尺寸各柱竖向力的合力,距图中A 点的距离x 为mx 85.7554174017549602.417402.1017547.14960=+++⨯+⨯+⨯=基础伸出A 点外1x =0.5米,如果要求竖向力合力与基底形心重合,则基础必须伸出图中D 点之外2x .2x =2×(7.85＋0.5)-(14.7+0.5)=1.5米(等于边距的31)基础总长度L ＝14.7+0.5＋1.5= 16.7米 2．确定基础底面的反力mL F p KN=+++==∑3007.16554174017549603．按静力平衡条件计算内力(下图)m M A ⋅KN =⨯⨯=385.0300212404554150V 1500.5300 A -=-=KN=⨯=右左A VAB 跨内最大负弯矩的截面至A 点的距离3005541=a -0.5=1.35米,则:()()()KN-=-=KN =-+⨯=⋅KN =⨯-+⨯⨯=⋅KN -=⨯-+⨯⨯=I 8841740856V 8565542.45.03009872.45542.45.03002123435.155435.15.030021B 22右左B B V mM m M筏形基础底面尺寸的确定条件:有一箱形基础,已知沿长度方向,荷载效应准永久组合与基础平面形心重宽度 方向竖向准永久组合与基底形心之间有偏心,现取一个柱距,上部结构传到地下室顶板的 荷载大小和位置,以及地下室自重的大小和位置见下图要求:当1a =0时,确定2a 的取值范围.←箱形基础受力图解:取地下室总宽为h,长度方向为单位长度,则 A ＝l ×h ＝h226161hh w == 根据《规范》式(8.4.2),要求偏心距hh h A we 0167.061.01.02==≤上部结构和地下室荷载的合力R ＝∑iN ＋G ＝7100＋13500＋9000＋3200＝32800kN合力R 到左边1N 作用点的距离为xxR ＝32800x ＝13500 × 8000＋9000 × 14000＋3200 × 7330.得 mm x 7849=基底宽2114000a mm a h ++=,因01=a ,故214000a mm h +=第一种情况,合力在形心左侧,则mm h h e h162400167.0784978492=+=+=2a ＝14000-h =16240一14000＝2240米米第二种情况,合力在形心右侧,则h e h0167.0784978492-=-=mm h 15190=140002-=h a ＝15190-14000＝1190米米当2a 在1.19米～2.24米范围内,可以满足A we 1.0≤的规定.如下图所示,某厂房作用在某柱下桩基承台顶面的荷载设计值F=2000kN,mM y ⋅KN =300 ,地基表层为杂填土,厚1.8米;第二层为软粘土,厚为7. 5米,sq = 14kPa;第三层为粉质粘土,厚度为5米多,sq =30kPa,pq =800kPa.若选取承台埋深d ＝1.8米,承台厚度1.5米,承台底面积取2.4米×3.0米.选用截面为300米米×300米米的钢筋混凝土预制桩,试确定桩长L 及桩数n,并进行桩位布置和群桩中单桩 受力验算.解:(1)确定桩长Z.根据地质资料,将第三层粉质粘土层作为桩端持力层较好,设桩打人第三层的深度为5倍的桩径,即5×0.3=1.5米.则桩的长度L为:L＝ 0.05＋7.5＋1.5＝9.05米取L=10米(包括桩尖长度)(2)确定单桩竖向承载力设计值R.由经验公式∑=+=niisipppalquAqR1进行计算aR=800 ×23.0＋ 4×0．3×(14×7.5＋30×1．5)＝259.2kN 预估该桩基基桩的根数n>3,故单桩竖向承载力值为:R=1.2a R＝＝ 1 .2 ×252=302.4kN(3)确定桩数n承台及其以上土的平均重量为: G ＝Ad G γ＝20×2.4×3．0×l.8＝259.2kN桩数n 为:n=(1.1～1.2)=+A GF 8.22～8.96根取n=8根(4)桩在承台底面上的布置.桩的中心距S ＝(3～4)d ＝(3～4) ×0.3＝0. 9～1. 2米o 桩位的布置见下图 (5)群桩中单桩的受力验算.单桩所受的平均竖向力为:KN =<=+=+=N 4.3024.28282.2592000R n G F 满足群桩中单桩所受的最大、最小竖向力为:⇒±=±+=∑554.2822maxmaxmin iY x x M n G F N8.22688.3624.3022.12.1338min max >KN =KN =⨯=<=N R N由以上计算可知,单桩受力能够满足要求.2、某框架结构办公楼柱下采用预制钢筋混凝土桩基.建筑物安全等级为二级.桩的截面为300米米 ×300米米,桩的截面尺寸为500米米×500米米,承台底标高-1.7O 米,作用于室内地面标高±0.000处的竖向力设计值F ＝1800kN,作用于承台顶标高的水平剪力设计值V ＝40kN,弯矩设计值米＝200kN ·米,见下图.基桩承载力设计值R ＝23OkN,(210mm f c N =,21.1mm f t N =),承台配筋采用Ⅰ级钢筋(2210mm f y N =).试设计该桩基.解:(1)桩数的确定和布置.按试算法,偏心受压时所需的桩数n 可按中心受压计算,并乘以增大系数μ＝1.2～1.4,即39.92.12301800=⨯==μR F n取9根,设桩的中心距:S ＝3d ＝3×300＝900米米.根据布桩原则,采用图示的布桩形式 (2)基桩承载力验算.取0γ =1.0则0γN==+n G F 0γ 1×92.1207.14.24.21800⨯⨯⨯⨯+=KN =<KN 230226R⎥⎥⎦⎤⎢⎢⎣⎡++=∑2max 00max0i x x M n G F N γγ=269.7<KN =2762.1R=N min 0γ226-43.7＝182.3kN>0(3)承台计算.1)冲切承载力验算. (a)受柱冲切验算.设承台高度h = 900米米,则承台有效高度Ho=900-75＝825米米9180018001-=-=∑i Q F F ＝1600kN23002500900--==oy ox a a ＝ 500米米>0. 2ho ＝ 33㎜且＜=0h 825米米;606.082550000=====h a h a oy ox oy ox λλ而893.02.072.0=+==ox oy ox λββ则2()()[]h f a h a bt ox c oy oy cox+++ββ=3242kN ＞10F γ＝ 1×1600kN(满足)(b)受角桩冲切验算.KN =+=+==∑7.2437.43918002max 01ima x x M N F N N==y x a a 11500米米606.0825500010111=====h a h a y x y x λλ而60.02.048.0111=+==x y x λββ所以对角桩的冲切验算为:2011121122h f c a c a t x y y x ⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛++⎪⎪⎭⎫⎝⎛+ββ=762.3×310N= 762.3 kN> 10N γ=1 × 243.7 = 243.7kN(满足)2)斜截面受剪承载力验算V=max3N =3×243.7=731kN,mma a y x 500==606.082550000=====h a h a y x y x λλ而133.03.012.0=+=x λβ则截面计算宽度为:11201015.01y y y y b b b h h b b ⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛--===1782米米验算斜截面受剪承载力:=00h b f c β0.133×9.6×1782×825=1877.1×310=1877.1kN>V 0γ=1×731=731kN( 满足 )1、某一砖混结构的建筑采用条形基础.作用在基础顶面的竖向荷载为kF =135kN/米,基础埋深0.80米.地基土的表层为素填土,1γ=17.8kN/米3,层厚1h = l.30米;表层素填土以下是淤泥质土,2γ=18. 2kN/米,承载力特征值a k f KP =75,层厚1h= 6.80米.地下水位埋深l.30米.拟采用砂垫层地基处理方法,试设计此砂垫层的尺寸.(应力扩散角30=θ,淤泥质土dη=1.0)解:(1)采用粗砂垫层,其承载力特征值取kf =150kPa,经深度修正后砂垫层的承载力特征值为:γηd k a f f +=(d-0.5)＝ 150＋1.O ×17.8×(0.8-0.5)＝155.3kPa (2)确定条形基础的宽度b:b=97.08.0203.15513520=⨯-=-d f F ,取b=1.0米(3)砂垫层厚度.z=0.8米(4)砂垫层底面土的自重应力czpczp ＝17.8 ×1.3＋(18.2-10)×(0.8＋l.2-l.3)＝28.9kPa(5)砂垫层底面的附加应力z p因z/b 大于0.5,取应力扩散角30=θ基底压力kp =(135+0.8×1.0×20)/1.0=151kPa基底处土的自重应力cp =17.8×0.8=14.2kPa,则()5.632=+-=θtg b p p b p c k z kPa(6)垫层底面淤泥质土的承载力:()5.0-+=d f f d k az γη=75+1.0×17.8×(1.6-0.5)＝94.6kPa(7)验算垫层底面下软弱下卧层的承载力:czz p p +=63.5+28.9=92.4kPa<azf = 94.6kPa,满足要求.(8)确定垫层宽度/b :/b ＝b ＋2tg θ＝ 1.0＋2×tg30＝2.15米2、一独立柱基,由上部结构传至基础顶面的竖向力kF = 1520kN,基础底面尺寸为3.5米 ×3.5米,基础埋深 2.5米,如下图所示.天然地基承载力不能满足要求,拟采用水泥土搅拌桩处理基础下淤泥质土,形成复合地基,使其承载力满足要求.有关指标和参数如下:水泥土搅拌桩直径D=0.6米,桩长L=9米;桩身试块无侧限抗压强度=cu f 2000kPa;桩身强度折减系数η= 0.4;桩周土平均摩阻力特征值sq =11kPa;桩端阻力pq =185kPa;桩端天然地基土承载力折减系数α=0.5;桩间土承载力折减系数奸β=0.3.计算此水泥土搅拌桩复合地基的面积置换率和水泥土搅拌桩的桩数. 解:(1)求单桩承载力aR .桩的截面积222283.06.044m D A P ===ππ根据桩身材料:Pcu a A f R η=＝0.4×2000×0.283＝ 226.4kN 根据桩周土和桩端土抗力:pp p s a q A l q R αμ+=＝10×3.14×0.6×9＋0.5×0.283×185＝21.7kN则取aR = 212.7kN(2)求满足设计要求的复合地基承载力特征值spkf基底压力P (即要求的复合地基承载力)5.35.3205.25.35.31520⨯⨯⨯⨯+=+=A G F p K K ＝174.1 kPa 即＝spkf =174.1kPa(3)求面积置换率米和桩数n.将spkf ＝174.1kPa,aR ＝212. 7kN,=β0.3,sk f ＝75kPa,P A ＝0.283㎡代人式(1)()m A R mf Paspk -+=1βsk f(1)即()7513.0283.07.2121.174⨯-+⨯=m m 解之得米=0.208则桩数283.05.35.3208.0⨯⨯==P A mA n =9根,n =9根,桩的平面布置见下图。
土力学墙下条形钢筋混凝土基础
河南工程学院《土力学与地基基础》课程设计墙下钢筋混凝土条形基础设计学生姓名：学院：土木工程学院学号专业班级：专业课程：土力学与地基基础指导教师：2016 年5 月17 日墙下钢筋混凝土条形基础设计一、 设计资料 （一） 工程名称某教学楼结构类型为砖混结构，采用墙下钢筋混凝土条形基础，底层平面如图1所示。
（二）工程概况建筑物结构形式为砖混结构，采用纵墙承重方案。
建筑物层数为六层，层高3.6m 。
室内外高差为0.6m ，室外设计地面标高同天然地面标高。
教室内设置进深梁，梁截面尺寸b ×h =200mm ×500mm ，其上铺预应力空心板，墙体采用机制普通砖MU15，砂浆采用M5砌筑。
（三）工程地质条件该地区地势平坦，无相邻建筑物，地质剖面如图1所示，地下水位在-7.5m 处，无侵蚀性。
标准冻深z 0=1.0m 。
杂填土 3K N /m 16=γ粉质粘土 3K N /m 18=γ3.0=b η a M P 10=s E6.1=d η 2KN/m 196=k f淤泥质土a 2M P =s E2KN/m 88=k f图2 工程地质剖面图（三）上部结构传至基础顶面的竖向力标准值 外纵墙（两窗中心间3.3m 墙体）∑F 1K =768.35kN ； 山墙（1m 墙体）∑F 2K =268.45kN ；内横墙（1m墙体）∑F3K=193.25kN；内纵墙（轴线间两门中心间8.26m墙体）∑F4K=1553.55kN（四）基础材料与构造根据设计资料、工程概况和设计要求，采用墙下钢筋混凝土条形基础。
基础材料选用C20混凝土，f t=1.1N/mm2；基础底板钢筋采用HPB235级（f y=210N/mm2）。
基础设垫层，钢筋保护层厚度为40mm。
11首层平面图L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1L -1（200×500）123456ABC D1000 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 100018001800180018001800180018001800180018001800180018003300330033003300330033003300330033003300330033003300900 1500 90060006000210014100250120250250120120120250120 120 120 120 120 120120120120120120 120429009002501∶200上图1 首层平面图二、确定基础埋深综合地质条件等因素，确定基础埋深d =2.0m 。
墙下条形基础设计(新)
墙下条形基础设计Ⅰ 设计资料一、设计题目某教学楼采用毛石条形基础，教学楼建筑平面如图1-1所示，试设计该基础。
（一） 工程地质条件如图1-2所示（二）室外设计地面-0.6，室外设计标高同天然地面标高。
（三）由上部构造传至基础顶面的竖向力分别1KF =558.57KN ∑外纵墙 2K F =168.61KN ∑山墙 3K =F 162.68KN,∑内横墙4KF =1533.15KN ∑内纵墙。
图1-2 工程地质剖面图（四）基础采用M5水泥少浆砌毛石，标准冻深1.2m。
Ⅱ基础设计一、设计依据建筑结构荷载规范（GB 50009-2001）砌体结构设计规范（GB 50003-2001）建筑地基基础设计规范（GB 50007-2002）房屋建筑制图统一标准（GB/T50001-2001）建筑结构制图标准（GB/T50105-2001）2010年温州职业技术学院建筑工程系基础工程实训任务书二、设计步骤（一）荷载计算1、选定计算单元取房屋中有代表性的一段作为计算单元外纵墙：取两窗中心间的墙体 山墙、内横墙：分别取1m 内纵墙：取①-②轴之间两门中心间的墙体2、荷载计算 外纵墙：取两窗中心间的距离3.3m 为计算单元长度， 则 1K 1K F 558.57KN F 169.26KN/m 3.3m 3.3m∑=== 山墙：取1m 为设计单元宽度，则 2K 2K F 168.61KN F 168.61KN /m 1m 1m∑=== 内横墙：取1m 为设计单元宽度，则 3K 3K F 162.68KN F 162.68KN/m 1m 1m∑=== 内纵墙：取两门中心间的距离8.5m则 4K 4K F 1533.15KN F 180.37KN/m 8.5m 8.5m∑=== （二）（1）确定基础埋置深度d 考虑基础底面应位于冻结线下200mm ，故基础埋深为 0d=z 200(1200200)1400mm +=+=（三）确定地基承载力特征值fa 假设b ＜3m ，因d=1.6m ＞0.5m ， 故对地基承载力特征值只需进行深度修正3m 140.5180.917.29KN/1.4m γ⨯+⨯== []m a ak d (d 0.5)196 1.617.29KPa=220.90KPa f f γη+-=+⨯=（1.4-0.5）（四）确定基础宽度、高度1、基础宽度 0.6d 1.4m 1.7m 2=+=（）G 2G 3G 4G 1K 12K 3K 4Ka a a a m 0.906m220.9020 1.7d 168.61m 0.902m 220.9020 1.7d 162.68m 0.870m 220.9020 1.7d 180.37m 0.965m 220.9020 1.7dF 169.26f F f F f F f b b b b γγγγ----≥==-⨯≥==-⨯≥==-⨯≥==-⨯外纵墙：山墙：内横墙：内纵墙： 所有墙体基础宽度都取1.0m 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙下条形基础设计实例根据设计资料、工程概况和设计要求，教学楼采用墙下钢筋混凝土条形基础。
基础材料选用C25混凝土，f t mm HPB235钢筋，f y2102口高。
建筑场地工程地质条件，见附图-1所示。
下面以外纵墙（墙厚）基础为例，设计墙下钢筋混凝土条形基础。
（一）确定基础埋深=Li ,丨卜，r ' l：= ._粉质粘土£. = irN/rrd,-lH.7KN/1=已知哈尔滨地区标准冻深乙=2m,工程地质条件如附图-1所示:附图-1 建筑场地工程地质条件根据建筑场地工程地质条件，初步选择第二层粉质粘土作为持力层。
根据地基土的天然含水量以及冻结期间地下水位低于冻结面的最小距离为8m平均冻胀率n =4，冻胀等级为川级，查表 7-3，确定持力层土为冻胀性土，选择基础埋深d =。
（二）确定地基承载力1 、第二层粉质粘土地基承载力24 190.529 19d s (1 ) 1 2.71 9.8 (1 0.24) 10.7518.7查附表-2 ,地基承载力特征值 f aK = KPa 按标准贯入试验锤击数 N=6,查附表-3 , f aK =二者取较小者，取f aK =2、第三层粘土地基承载力27 98 (1°.29)i 0.9 18P2921爲 0.75 31.5 21.5查附表-2， f aK =135 KPa,按标准贯入锤击数查表 取 f aK =135 KPa 。
3、修正持力层地基承载力特征值根据持力层物理指标 e =， I L =，二者均小于。
查教材表4-2（五）计算上部结构传来的竖向荷载F K对于纵横墙承重方案，外纵墙荷载传递途径为:屋面（楼面）荷载T 进深梁T 外纵墙T 墙下基础T 地基-3， f aK =145 KPa,二者取较小者,d m(d17 1 18.7 0.61.6317.63KN /m0.5) 162.5 1.6 17.63 (1.6 0.5)193.5KP a附图2 教学楼某教室平面及外墙剖面示意图1、外纵墙（墙厚）基础顶面的荷载，取一个开间为计算单元（见附图 -2 ）（1）屋面荷载恒载：改性沥青防水层：1 : 3水泥沙浆2 0 mm厚:1： 10水泥珍珠岩保温层（最薄处100mm 厚 找坡层平均厚120mm ：2x 4=m改性沥青隔气层: 2 0 mm 厚：闕F - r”忒ifc 砂武Lnhnm^JtMftrlAArnn 空右, \ r ■!- 人常3水泥沙浆 x 2 0 = m钢混凝土空心板 120 mm 厚： 混合沙浆20 mm 厚：恒载标准值：恒载设计值： 屋面活载标准值 屋面活载设计值2屋 面 总 荷 载 标 准 值+=m 1 2屋 面 总 荷 载 设 计 值 +=m2(2) 楼面荷载 恒载：2地 面 抹 灰 水 泥 砂 浆 20 mm 厚 x 2 0= m2钢筋混 凝土 空心板 120mm 厚 天 棚 抹 灰 混 合 砂 浆 2 0 mm 厚 恒载标准值恒载设计值 楼面活载标准值(教室)楼面活载设计值楼面总荷载标准值 楼面总荷载设计值注： *为荷载规范规定：设计墙、柱和基础时活荷载按楼层的折减系数2 x =m22m2 x = 22x 1 7 = m2 m2x = m22m2x x *= m（3） 进深梁自重 钢筋混凝土梁 梁侧抹灰梁 自 重 标准 值m梁 自 重 设 计 值x =m（4 ）墙体自重（注：窗间墙尺寸：x ）窗 重 :xx =浆砌机砖:1 9 x x( x ) = 墙双面抹灰：x ( 1 7 + 2 0) x( x ) =墙体自重标准 值 墙 体 自 重 设 计 值x =（5） 基础顶面的竖向力 F KF K =[屋面荷载+楼面荷载x （层数-1 ） ] x 进深/2+ （进深梁重x 进深/2+墙体自重） 十开间x 层数即：F K =[+ x 5] x 2+（x 2+）-x 6=m2、内纵墙（墙厚）基础顶面的荷载，取一个开间为计算单元 对于纵横墙承重方案，内纵墙荷载传递途径：屋面（楼面）荷载T 进深梁\内纵墙T 墙下基础T 地基走廊屋面（楼面）荷载/2 5 x x = m17 x x x 2 = m（1） 屋面荷载（同外纵墙）（2） 楼面荷载（同外纵墙）kN/m2（3） 进深梁自重（同外纵墙）m（4） 墙体自重浆砌机砖:1 9 X X X墙双面抹灰：X 2X 1 7X X（5） 基础顶面的竖向力 F KF K ［屋面荷载+楼面荷载X （层数-1 ）］ X 进深/2+ （进深梁重X 进深12+墙体自重）十开间X 层数+［屋面荷载+楼面荷载X （层数-1 ） ］ X 走廊开间/2 ，即：F K （ + X 5）X 2+（X 2+）-X 6+ （+ X 5） X 2= ++= m3、山墙（墙厚）基础顶面的荷载，取①轴山墙开间、1m 宽为计算单元（1） 屋面荷载（同外纵墙） KN/m 2（2） 楼面荷载（同外纵墙）KN/m 2（3） 墙体自重 浆砌机砖: 1 9X X =m墙双面抹 灰：X （ 1 7+20）X =m墙体自 重标准值 墙体自重设计值m 2墙体自 墙体自重设计值重标5）基础顶面的竖向力F KF K=[屋面荷载+楼面荷载X（层数-1 ） ] X开间/2+墙体自重X层数，即:F K =[+ X 5] X 2+X 6= m3、内横墙（墙厚）基础顶面的荷载，取i m宽为计算单兀（1）屋面荷载（同外纵墙）KN2/m（2）楼面荷载（同外纵墙）KN2/m（3）墙体自重浆砌机砖: 1 9 X X = m 墙双面抹灰: X 2 X 1 7 X = m墙体自重标准值m 墙体自重设计值X = m （4）基础顶面的竖向力F KF K =[屋面荷载+楼面荷载X（层数-1 ） ] X开间+墙体自重X层数，即:F K=[+X5]X +X6=m（四）求基础宽度1 、外纵墙基础230.9193.5 20 (1.6 )24、内横墙基础(五)计算基础底板厚度及配筋 1、外纵墙基础(1) 地基净反力(2) 计算基础悬臂部分最大内力a 1初步确定基础底版厚度K先按h-的经验值初步确定，然后再进行受剪承载力验算。
82、内纵墙基础F kGd301.1193.5 20 (1.6 0.6)2.01 m取 b 2.1m3、山墙基础F aG d272.091935 20"罟)1.75mA A2晌2 一2 194.8220.555 41.79P j a 1 194.82 0.555 108.13kNF ka G d1.48m取 b 1.6 mF ka Gd193.5 194.320 (1.6 0.6)1.30 m,取 b 1.4 m 1.35 230.91.6194.82 kPa8 8取h==300mm h o=3OO-4O=26Omm(3)受剪承载力验算0.7 hs f t bh00.7 1.0 1.27 1000 260 231140 N 231.14kN >V=基础底板配筋M 641・79 10850 mm0.9h0 f y 0.9 260 2102选用①12@30 mm( A s=870mm ,分布钢筋选用①8@300 mm2、内纵墙基础 (1)地基净反力(2)计算基础悬臂部分最大内力a1 2.1 0.370.865 m2M2Pj2 131 2193.5 20.865 72.4V P j a1 193.5 0.865 167.4 kNb 1 .60.2 mP j 1.35 301.12.1193.5kPa先按h K-的经验值初步确定8b 2 1h 0.26 m8 8然后再进行受剪承载力验算。
取h 0.3m =300mm, h(3)受剪承载力验算300 40 260mm.0.7 hs f t bh。
0.7 1.0 1.27 1000 260 231140 N=> V 167.4 kN 初步确定基础底版厚度6 724 10 1473 mm0.9 260 210 选用①16@130mm A s 1547mrr),分布钢筋选用 ①8@300 mm3、山墙基础(1)地基净反力(2) 计算基础悬臂部分最大内力M1 193.3 0.7052 48.042 j 2 V P j a 1 193.3 0.705 136.27 kN 初步确定基础底版厚度先按h K—的经验值初步确定，然后再进行受剪承载力验算。
8 h b8 1.9 0.24 m8 取 h 0.3m 300mm h 0300 40 260 mm (3) 受剪承载力验算0.7 hs f t bh 0 0.7 1.0 1.27 1000 260 231140 N231.14kN > V 136.27kN基础底板配筋基础底板配筋A s M 0.9h o f y P jF 1.35 272.09 b 1.9 193.3kPaa 11.9 0.49 20.705 m ，选用①14@150mn ( A=1026mm ),分布钢筋选用 ①8@300 mm4、内横墙基础(1)地基净反力P i F 1.35 194.3 187.4 kPaJ b 1.4计算基础悬臂部分最大内力1.4 0.24 门 a 1 0.580 m21 2 1 2M — Pj® - 187.4 0.580 31.52V P j a 1 187.4 0.580 108.7 kN初步确定基础底版厚度K先按h —的经验值初步确定，然后再进行受剪承载力验算。
8, — 1 .4 八 ” Uh 0.175 m8 8取 h 0.25m ， h 0 250 40 210 mm(2)受剪承载力验算0.7 1.0 1.27 1000 210 186690 N=> 基础底板配筋A s M 0.9h o f y 6 48.04 10 0.9 260 210 977.6 mm0.7 hs f t bh 。
A sM0.9h°31.52 1060.9 210 210794 mm2选用①12@40 mm(A s=808mm),分布钢筋选用①8@300 mm.（六）确定基础剖面尺寸，绘制基础底板配筋图1、外纵墙基础剖面及底板配筋，详见附图-3。
附图-3 外纵墙基础剖面图2、内纵墙基础剖面及底板配筋详图，见附图 -4。
附图-4内纵墙基础剖面图3、山横墙基础剖面及底板配筋图，见附图 -5。
附图-5 山横墙基础剖面图4、内横墙基础剖面及底板配筋图，见附图 -6。
附图T教学楼首层平面图。
