南方测绘测深仪操作手册
南方测绘x3使用说明书
南方测绘x3使用说明书本说明书由南方测绘提供。
首先要说明的是，本使用说明书仅供用户参考，一般用于指导、辅助使用。
本使用说明书只能在安装南方测绘x3之前阅读，建议安装后再阅读原版本。
对于未读懂、不明白的地方请咨询厂家客服或技术人员。
•1、X3仪器使用前请先检查设备是否带有电量和电源插头，如果没有，请勿开机使用。
检查设备是否带有充电电源，若没有就开机使用（长按电源开关，检查充电插座）。
检查使用过的仪器是否有破损或影响正常使用的地方，例如仪器底部进线螺母及金属支架。
如损坏请及时更换！•2、开机后请勿长时间工作，待机时机器会自动进入待机模式，请不要长时间连续工作；如果连续工作超过4小时，请在确保安全的情况下关闭机器，并将电源关闭。
建议在机器运行10分钟后到室外充电再开机，在室外充电需要用到充电底座，请尽量避免在室外充电时间过长导致电池过充造成不可逆损坏。
另外需要注意的是：如果用户在室外充电时机器突然断电，应马上切断电源开关重新启动机器后再进行充电。
•3、使用中如发现X3仪器出现无法进行测量等异常情况都可拨打x3免费维修电话400-606-365客服进行咨询；1、采用的微机控制系统，采用先进的测控算法和先进的数据处理技术，使其工作稳定，响应速度快。
2、全自动运行，测量精度高。
3、支持智能数据提取、保存和导出等功能，可轻松实现自动化野外控制操作，大大提高工作效率。
4、体积小巧，便携携带。
5、内置GPS/GNSS等测量模块。
•4、如已在使用中发现仪器出现异常情况，请拨打x3免费维修电话400-606-365客服。
x3作为一款智能便携式测绘仪器，使用方便，灵活多样。
但仪器使用过程中可能出现一些故障。
如主机运行异常，会导致数据丢失等问题，请及时联系客服或联系厂家售后维修人员进行解决，避免不必要的损失。
•5、X3使用过程中请保证在正常工作状态下使用及维护机器。
X3机身电源接口与各外接设备（如PDA)均为220 V交流电源。
南方rtk使用参考说明书
南方RTK作业整体流程所选仪器型号（接收机：S82-T;电台：GDL-25;手簿：7527、W A）测量前的准备工作充电1、GPS接收机电池充电S82-T：将电源适配器和电池座连接起来，把电池放入电池座里,金属片的位置正确对准，然后把插头接上插座。
正常充电的时候，红灯Charge长亮，充满的时候绿灯Full长亮。
2、手簿电池充电将电源适配器和电池座连接起来，把电池放入电池座里，然后接头插上插座。
正常充电的时候，绿灯每秒闪一次，快闪的时候表示电量快满（大约冲了75%），充满的时候，绿灯常亮。
3、12V大电瓶充电a、将夹子夹在电瓶上，红正黑负,先负后正。
b、将充电电压调节旋钮旋至最小档，也就是指向最左侧，充电电流调至中间档。
c、打开充电器电源，先将电压调至12V档，此时我们看到电流值会从零开始向右偏移，电流值不大于6A就可以正常充电。
当电瓶充满的时候，电流值为零。
需要注意的是：若电瓶使用后，其电不满，但是在刚接通电源充电的时候，电流值显示为零，这种情况很有可能是充电器的保险管被烧毁，需要及时更换。
（更换保险管：在充电器的后面，将标有Fush的黑色旋钮卸下，将新的保险管换上就可以了，一般是5A或3A都行）工作模式及数据链切换82-T在切换工作模式时：红灯不同的位置代表不同的工作模式，绿灯不同的位置代表不同的数据收发方式（即数据链），三个位置中，每个位置分上下两个灯，上为红色、下为绿色。
移动站基准站静态基准站外接:2红3绿移动站电台:1红1绿移动站网络:1红2绿(接HHCORS用)静态模式：3红（此模式没有数据链，用于GPS联测，控制点加密）思路:第一步调红灯第二步调绿灯方法:P+F长按等六个灯都同时闪烁；a：按F键选择本机的工作模式，选择红灯位置，按P键确认；b：等十五秒钟（听到三声响）电源灯正常后，长按F键,听到第二声响后放手即可，按F键选择绿灯位置。
详见：82T工作模式切换.doc平时工作过程中可以随时按一下F键来查看一下红灯和绿灯的位置是否正确，如果不正确，那么先关机再按照上述的两步法进行。

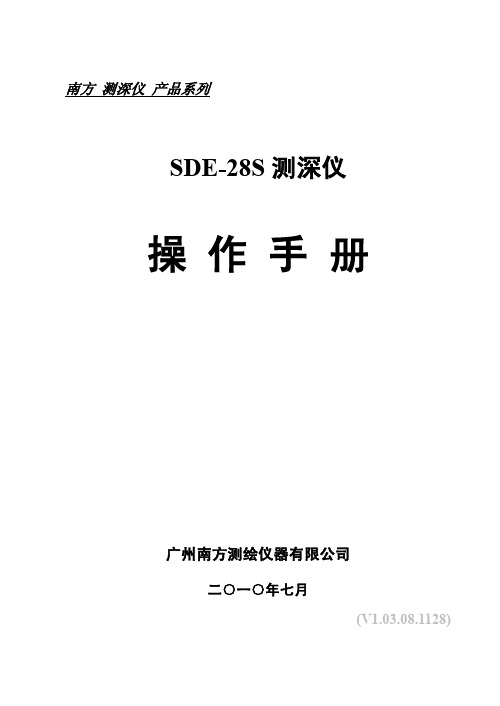

SDE-28S测深仪操作手册2010版
§2.5.4 单位和语言 ............................................................................................... 31 §2.5.5 系统选项 ................................................................................................... 32 §2.6 升级和注册 .............................................................................................................. 36 §2.6.1 固件升级 ................................................................................................... 36 §2.6.2 注册测深仪 ............................................................................................... 37 §2.7 操作步骤 ................................................................................................................. 38 §2.7.1 水深数据采集............................................................................................ 38 §2.7.2 水深数据成果............................................................................................ 41 §2.7.3 水深数据回放............................................................................................ 42 §2.7.4 水深数据复制和备份................................................................................ 44 §2.7.5 水深数据打印............................................................................................ 45 §2.8 自动测量操作 ......................................................................................................... 49 §2.8.1 操作流程 .................................................................................................... 49 §2.8.2 操作步骤 .................................................................................................... 49 §2.8.3 补充说明 .................................................................................................... 50 第三章 与 GPS 连机测量 ......................................................................................................... 52 §3.1 连接 GPS .................................................................................................................. 52 §3.1.1 与 GPS 设备的连接安装............................................................................ 52 §3.1.2 连接安装的注意事项................................................................................ 52 §3.1.3 虚拟串口桥的安装和使用........................................................................ 53 §3.2 水上测量软件的设置............................................................................................... 57 §3.2.1 自由行软件的设置.................................................................................... 57 §3.2.2 水上导航 2004 软件的设置...................................................................... 59 第四章 其他相关操作 ............................................................................................................. 61 §4.1 触摸屏的安装和校准............................................................................................... 61 §4.1.1 触摸屏驱动安装........................................................................................ 61 §4.1.2 触摸屏的定位............................................................................................ 61 §4.2 系统还原的操作方法............................................................................................... 67 §4.3 更换 CF 卡的操作方法............................................................................................ 69 §4.4 整机的维护注意事项............................................................................................... 70 §4.4.1 主机的维护 ............................................................................................... 70 §4.4.2 探头的提法 ............................................................................................... 70 §4.4.3 测深杆的维护............................................................................................ 70 附录 A 联系方式 .................................................................................................................... 72 附录 B 全国销售及服务网络列表......................................................................................... 73

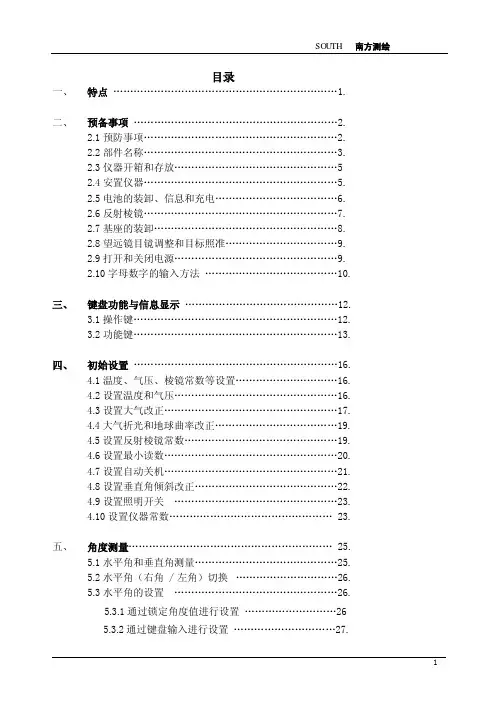

南方测绘全站仪中文手册
目录一、特点…………………………………………………………1.二、预备事项……………………………………………………2.2.1预防事项…………………………………………………2.2.2部件名称…………………………………………………3.2.3仪器开箱和存放 (5)2.4安置仪器…………………………………………………5.2.5电池的装卸、信息和充电………………………………6.2.6反射棱镜…………………………………………………7.2.7基座的装卸………………………………………………8.2.8望远镜目镜调整和目标照准……………………………9.2.9打开和关闭电源…………………………………………9.2.10字母数字的输入方法…………………………………10.三、键盘功能与信息显示………………………………………12.3.1操作键……………………………………………………12.3.2功能键……………………………………………………13.四、初始设置……………………………………………………16.4.1温度、气压、棱镜常数等设置…………………………16.4.2设置温度和气压…………………………………………16.4.3设置大气改正……………………………………………17.4.4大气折光和地球曲率改正………………………………19.4.5设置反射棱镜常数………………………………………19.4.6设置最小读数……………………………………………20.4.7设置自动关机……………………………………………21.4.8设置垂直角倾斜改正……………………………………22.4.9设置照明开关…………………………………………23.4.10设置仪器常数…………………………………………23.五、角度测量……………………………………………………25.5.1水平角和垂直角测量……………………………………25.5.2水平角（右角/ 左角）切换…………………………26.5.3水平角的设置…………………………………………26.5.3.1通过锁定角度值进行设置 (26)5.3.2通过键盘输入进行设置…………………………27.5.4垂直角与斜率的转换……………………………………27.5.5水平角90°间隔蜂鸣…………………………………28.5.6天顶距和高度角的转换…………………………………29.六、距离测量……………………………………………………30.6.1大气改正的设置………………………………………30.6.2棱镜常数的设置………………………………………30.6.3距离测量（连续测量…………………………………30.6.4距离测量（N次测量/单次测量）……………………31.6.5精测模式/跟踪模式……………………………………33.6.6放样…………………………………………………33.6.7偏心测量模式…………………………………………34.6.7.1 角度偏心测量…………………………………35.6.7.2 距离偏心测量…………………………………37.6.7.3 平面偏心测量…………………………………39.6.7.4 圆柱偏心测量…………………………………41.七、坐标测量………………………………………………………43.7.1坐标测量的步骤………………………………………43.7.2测站点坐标的设置………………………………………44.7.3仪器高的设置……………………………………………46.7.4棱镜高的设置……………………………………………47.八、特殊模式……………………………………………………48.8.1测量程序模式……………………………………48.8.1.1悬高测量………………………………………48.8.1.2对边测量……………………………………51.8.1.3设置测站点Z坐标………………………………55.8.1.4 面积计算…………………………………………58.8.1.5 点到直线的测量…………………………………62.8.2坐标格网因子的设置…………………………………64.8.3面板和十字丝照明的设置……………………………65.九、数据采集……………………………………………………66.9.1操作步骤………………………………………………67.9.2准备工作………………………………………………67.9.2.1数据采集文件的选择……………………………67.9.2.2坐标文件的选择………………………………68.9.2.3测站点和后视点………………………………69.9.2.4进行待测点的测量，并存储数据……………72.9.3偏心测量………………………………………………75.9.3.1角度偏心测量…………………………………76.9.3.2距离偏心测量…………………………………77.9.3.3平面偏心测量…………………………………79.9.3.4圆柱偏心测量…………………………………81.9.4编辑编码库……………………………………………83.9.5数据采集参数设置……………………………………84.十、放样……………………………………………………………85.10.1放样步骤………………………………………………85.10.2准备工作………………………………………………86.10.2.1坐标格网因子的设置…………………………86.10.2.2坐标数据文件的选择…………………………87.10.2.3设置测站点……………………………………88.10.2.4设置后视点……………………………………90.10.3 实施放样………………………………………………93.10.4 设置新点………………………………………………94.10.4.1 侧视法………………………………………95.10.4.2 后方交会……………………………………97.十一、存储管理模式………………………………………………102.11.1显示存储状态………………………………………103.11.2查阅数据……………………………………………103.11.2.1测量数据的查阅……………………………104.11.2.2坐标数据的查阅……………………………106.11.2.3编码库的查阅………………………………107.11.3文件维护……………………………………………108.11.3.1文件改名……………………………………109.11.3.2查找文件中的数据…………………………109.11.3.3删除文件……………………………………110.11.4直接键入坐标数据…………………………………111.11.5删除文件中的坐标数据………………………………112.11.6编码库的编辑…………………………………………112.11.7数据通讯……………………………………………113.11.7.1发送数据…………………………………114.11.7.2接收数据…………………………………115.11.7.3通讯参数的设置…………………………116.11.8数据初始化（清零）…………………………………117.十二、基本设置……………………………………………………119.12.1基本设置下的项目……………………………………119.十三、检验与校正…………………………………………………120.13.1长水准器………………………………………………120.13.2圆水准器………………………………………………120.13.3望远镜分划板…………………………………………121.13.4视准轴与横轴的垂直度………………………………122.13.5竖盘指标差零点自动补偿……………………………122.13.6竖盘指标差和竖盘指标零点设置……………………123.13.7光学对中器……………………………………………124.13.8仪器常数K……………………………………………125.13.9视准轴与发射电光轴的平行度………………………126.13.10基座脚螺旋…………………………………………127.13.11反射棱镜有关组合件………………………………127.十四、技术指标……………………………………………………128.十五、出错信息代码表……………………………………………130.十六、附件………………………………………………………131.一、特点1．功能丰富南方全站仪NTS-320 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
新编2014版南方测深仪操作手册123
南方数字化系列测深仪操作手册南方SDE系列数字化测深仪操作手册（含SDE-28、28S、28D、28M、230、18+）2014年合订版南方卫星导航测绘仪器有限公司2014年2月2南方数字化系列测深仪操作手册1前 言说明书用途：欢迎阅读南方测深仪使用说明书，本说明书详细介绍了如何设置和使用南方系列测深仪。
说明书简介：本说明书是以南方201401版本为例，指导您如何安装、设置和使用南方测深仪和南方水深测量软件软件进行工作，测深仪型号包括：SDE-28、SDE-28S 、SDE-230、SDE-28D 、SDE-28M 和SDE-18+(含SDE-18)等多款南方数字化测深仪。
经验要求：为了您能更好的使用南方测深仪和水深测量软件，南方卫星导航公司建议您具备一定的电脑操作和测量的知识，并仔细阅读本说明书。
如果您有任何疑问，请查阅南方卫星导航公司的官方网站： 。
安全技术提示注意： 该内容一般是操作特殊的地方，需要引起您的特殊注意，请认真阅读。
换能器电缆标配长度为15米，三节不锈钢测深杆，长度为2米，对于个别用户可能会不适用，建议提前说明或要求定制。
警告： 该内容一般为非常重要的提示，如果没有按照警告内容操作，将会造成仪器的损坏或数据的丢失，以及系统的崩溃，甚至会危及到人身安全。
责任免除：使用本产品之前，请您务必仔细阅读使用说明书，这会有助于您更好地使用本产品。
广州南方卫星导航仪器有限公司不对您未按照使用说明书的要求而操作本产品，或未能正确理解使用说明书的要求而误操作本产品所造成的损失承担责任。
南方卫星导航测绘仪器有限公司致力于不断改进产品功能和性能、提高服务质量，并保留对使用说明书的内容进行更改而不预先另行通知的权利。
我们已对印刷品中所述内容与硬件和软件的一致性作过检查，然而不排除存在偏差的可能性，且南方数字化系列测深仪操作手册2新旧型号之间会略有差异，与实际中的具体菜单细节也会有所变动，使用说明书和图片仅供参考，若有与产品实物不符之处，请以产品实物为准。
南方RTK仪器详细操作步骤
南方RTK仪器详细操作步骤1.准备工作-确保RTK仪器已经充满电，并准备好相应的电源适配器。
-检查RTK仪器是否连接好了外部设备，如电脑或控制器。
-检查RTK仪器的天线是否正确安装并稳定。
-启动RTK仪器并等待其启动成功。
2.设置基准站-进入RTK仪器的设置菜单，找到基准站设置选项。
-根据实际情况，选择是使用内置基准站还是外部基准站。
-根据所选的基准站类型，输入相应的参数，如基准站坐标或IP地址。
-确认设置并保存。
3.设置测量模式-进入RTK仪器的测量设置菜单，选择所需的测量模式。
-选择适合你当前任务的测量模式，如静态、动态或快速静态。
-根据需要，设置其他参数，如观测时长、观测间隔和观测次数。
-确认设置并保存。
4.进行RTK测量-在RTK仪器上选择启动测量功能，通常是通过按下相应的按钮或使用控制器进行操作。
-RTK仪器将开始接收基准站或者参考站的信号，并计算出当前位置的坐标。
-执行测量任务时，RTK仪器会持续记录位置坐标，并将其发送到相应的设备或存储介质中。
5.数据处理和导出-在测量结束后，将RTK仪器连接到电脑或控制器，以便进行数据处理和导出。
-使用适当的软件，导入RTK仪器收集到的数据，并进行数据处理和校正。
-根据需要，生成报告或输出测量结果，如坐标、高程或偏移量等。
6.校准和维护-定期校准RTK仪器的系统，以确保测量精度和准确性。
-检查天线是否正常工作，如天线是否损坏或接头是否松动。
-清洁和保养RTK仪器，以确保其正常工作，并防止灰尘或水分的进入。
以上是南方RTK仪器的大致操作步骤，具体操作可能会有所不同，根据实际设备和软件的要求进行操作。
请务必在操作前仔细阅读并遵循南方RTK仪器的用户手册和操作指南。
南方测绘全站仪测量操作步骤
南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT 键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH 为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH 的测距为0.000m即可完成该点坐标放样。
南方S82T操作手册
查看四参数
四参数的求解及应用
校正向导需要在已经打开转换参数的基础上进行。校正向导有两种途径，基站架在已知点上和架在未知点上，还有两种方法，输入已知点直接校正，或是先采点再进行校正
基站架在已知点校正（当移动站收到基准站架设在已知点自动发射的差分信号以后软件进行以下操作才有效。 ）
在参数浏览里先检查所要使用的转换参数数否正确，然后进入“校正向导”，选择“基准站架设在已知点”，点击“下一步”
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
四参数的求解及应用
基站架在未知点校正（先采点再校正）
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
四参数的求解及应用
基站架在未知点校正（先采点再校正）
当移动站在已知点水平对中并达到固定解以后软件进行以下操作才有效
测量和放样
02
S82T模式设置
01
02
移动站电台模式 将主机的指示灯调成左图的状况即为移动站电台模式
正常工作后STA灯和DL灯以发射间隔均匀闪烁，电池灯常亮
4）移动站GPRS模式
S82T模式设置
01
02
手簿与蓝牙连接 将主机模式设置好之后就可以用手簿进行蓝牙连接了,首先将手簿设置如下： “开始”→“设置”→“控制面板”，在控制面板窗口中双击“Bluetooth设备属性”。 附录二
四参数的求解及应用
例如：导入一个RTK文件。选择“工程之星3.0经纬度文件（*RTK）”,点击“确定”选择好要导入的文件，如工程0811pm下面的Data文件夹下的 .RTK，单击“确定”选择你需要的已知点，点击“确定”
一：从坐标管理库中选择已经录入的控制点已知坐标
四参数的求解及应用
南方测绘NTS350全站仪说明书
一、特点1．功能丰富南方全站仪NTS-350 具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。
2．数字键盘操作快速南方全站仪NTS-350 功能丰富，操作却相当简单，操作按键改进了NTS320的软键盘方式，采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。
3．强大的内存管理采用了具有内存的程序模块，可同时存储测量数据和坐标数据多达3440点，若仅存放样坐标数据可存储10000点以上，并可以方便地进行内存管理、可对数据进行增加、删除、修改、传输。
4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。
5．望远镜镜头更轻巧新一代全站仪NTS-350在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，方便测量。
6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有特殊的测量程序，可进行悬高测量、偏心测量、对边测量、距离放样、坐标放样，设置新点，后方交会，面积计算，功能相当的丰富，可满足专业测量的要求。
7. 中文界面和菜单全站仪NTS-350采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。
使仪器操作更加得心应手。
二、预备事项2.1预防事项1．日光下测量应避免将物镜直接瞄准太阳。
若在太阳下作业应安装滤光器。
2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。
3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。
4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。
5．仪器长期不使用时，应将仪器上的电池卸下分开存放。
电池应每月充电一次。
6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。
南方RTK仪器详细操作步骤
仪器操作步骤一、蓝牙连接蓝牙连接有两种方式，一种要先设置COM口，另一种是蓝牙管理器连接，第二种方法只有高版本工程之星有此功能。
1、设置COM口方式不进入工程之星，点击左下角开始→设置→控制面板→Bluetooth设置，如下图：点击扫描设备，将会在空白处显示已经开机的主机编号，点击编号前的“+”号，再双击串口服务，会出现两种情况。
第一种如下图：选择串口号，记住哪台仪器对应的哪个串口。
然后依次点击确定，OK。
第二种如下图：将会进入到串口管理界面中，查看哪台主机对应的哪个串口，如果没有你所要连接的主机编号，则选中后点击删除，再回到蓝牙设备中选择串口，方法参照第一种情况。
2、蓝牙管理器连接进入工程之星，点击配置→蓝牙管理器→扫描设备（如果已经有将要连接的主机编号，不用再搜索）→选择仪器编号→点击连接。
二、工程项目与坐标系统1、新建工程进入工程之星，点击工程，新建工程。
出工程设置界面（如果没有弹出，则点击配置，工程设置），如下图所示：2、坐标系统接上图，点击编辑，进入下图所示：图中所示坐标系统一般为默认的坐标系统。
如果要修改，点击编辑即可，如果想新建一个自己的坐标系统，则点击增加，进入下图所示：参数系统名随便输入，一般按照项目名称或者日期再根据实际需要填写。
椭球名称和中央子午线根据图纸要求或者甲方要求进行填写，江苏的中央子午线是120。
其他项目不要改动，点击OK退回到主界面。
三、主机设置1、主机模式设置用蓝牙连接主机（要设置哪台主机就必须连接哪台主机）。
（1）工作模式设置点击配置→仪器设置→主机模式设置→主机工作模式设置→选择基准站或移动站→确定。
此方法是修改主机工作模式的，工作模式包括基准站、移动站、静态。
（2）数据链设置点击配置→仪器设置→主机模式设置→主机数据链→选择电台或网络或外置→确定。
此方法是修改主机数据链的，数据链包括内置电台、外置电台和网络。
（3）电台或网络设置如果用电台就把数据链设置为电台或外置电台，如果用网络就把数据链设置为网络。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方测深仪产品系列SDE-18型工程测深仪操作手册南方测绘仪器有限公司二○○四年十一月目录目录第一章测深仪的工作原理..................................................................1-1§1.1测深仪简介...........................................................................1-1§1.2测深仪的工作原理...............................................................1-1§1.3南方测深仪的特点...............................................................1-3§1.3.1 数据格式可调..............................................................1-3§1.3.2 设置脉冲宽度..............................................................1-5§1.3.3 深水报警与浅水报警..................................................1-5§1.3.4 测量周期设置..............................................................1-5§1.3.5 声速设置......................................................................1-6§1.3.6 吃水深度设置..............................................................1-6第二章 SDE-18型工程测深仪...........................................................2-1§2.1主机外形...............................................................................2-1§2.2配置单..................................................................................2-2§2.3安装图..................................................................................2-3§2.4面板按键操作.......................................................................2-4§2.5与电脑的连接.......................................................................2-7§2.6出厂设置...............................................................................2-7第三章技术参数和声速表................................................................3-1§3.1SDE-18技术参数..................................................................3-1§3.2超声波测声仪淡水声速表...................................................3-2目录II第一章 测深仪的工作原理《测深仪操作手册》 1-1第一章 测深仪的工作原理§1.1 测深仪简介在发明回声测深仪之前，人们探测水底地貌一直采用绳索铅锤办法，在测量船航行过程中，每隔一定时间间隔，测量员用系有铅锤的绳索测量一个水深点，用这种办法测量的水底地貌不连续，人们很难发现水中的航行障碍物。
发明回声测深仪后，使测量船所经之处的测量船航迹线，由不连续的测量数据变成连续的模拟水底信号线，线上的各点水深可以任意选取。
测深仪换能器发射的超声波束，开始为28°－0°左右,也就是说,测深仪记录纸上每个每个回波信号记录的水深为每个波束笼罩海底范围内的最浅值，人们为了提高测深精度,不断的缩小超声波波束的开角,现测量用测深仪换能器波束国际上一般在3°-10°之间。
水下地形测量的基本原理是利用声波的反射时间来计算该点的水深。
目前我国大量使用的是单波束回声测深仪，单波束回声仪每次只能发射一束声波，只能得到一个水深数据点。
另外，如利用单波束回声仪测量一个地区的水下地形，须先根据出图比例和规范要求，预先确定测点和测线的间距，再用水文船逐点进行测量，以此画出地形等高线图或断面图。
如果将单波束回声仪与GPS 技术相结合，并且开发出相应的现场数据采集与后处理软件，这将大大提高了水下地形测量的效率。
南方数字化测深仪因此应运而生，配合南方水上测量导航2004软件，用户就可以高效率，全天候，高精度的测量水下地形，满足水上工程和水域测量的任务。
§1.2 测深仪的工作原理测深仪的工作原理，其实就是利用了超声波穿透介质能力，利用超声波第一章 测深仪原理1-2 《测深仪操作手册》换能器（探头）发射超声波，测出发射和反射之间的时间差来进行测量的。
声波在水中的传播速度为V ，换能器（探头）发出超声波信号，声波经探头发射到水底，并由水底反射回到探头被接收，测得声波信号往返行程所经历的时间为t ，则：Z = Vt ／２图1-1 测深仪工作原理高频信号的频率一般在200KHZ 左右，低频信号的频率一般在20KHZ 左右，低频信号由于波长较长，衍射作用大，其穿透能力也强，一般可穿透一定厚度的淤泥。
高频信号和低频信号结合起来使用，一可以进行比对，提高测量结果的可信度，二也可以通过一些参数的设置和计算测出水底的淤泥厚度，满足工程中的需要。
第一章 测深仪的工作原理《测深仪操作手册》 1-3§1.3 南方测深仪的特点南方测深仪为全中文数字化工程型测深仪，其显示完全中文化，清晰可辨，重量轻，携带方便，电源使用灵活，能内置或外置电池工作，输出水深数据为标准RS232接口数据，南方测深仪可以满足大部分水上工程用户的需要。
其具有以下特点：§1.3.1 数据格式可调南方测深仪的数据格式目前有四种，1．为同无锡SDH-13D 的格式相同，方便用户接入其他的测绘软件，在测深仪内部表明为数据格式1格式说明如下：DTE ＃＃＃＃＃＃<CR><LF>DT 为数据头第3位，当水深错误时为E ，正确时为空格第4～8位为水深值，单位为 CM 。
<CR>为回车符，（不可显示）<LF>为换行符，（不可显示）2．为南方水深格式，需要在水上测量导航软件中的测深仪选项里设为南方测深仪，测深仪内部为数据格式2格式说明如下：$GPSSS,005. 34,1463,0. 60,0. 3,0. 5, ,*f<CR><LF>$GPSSS 为数据头，005. 34 为水深数据，单位为米，当前表示水深为5. 34米1463为声速，单位为米0.60为探头吃水，单位为米第一章 测深仪原理1-4 《测深仪操作手册》0. 3为脉冲宽度，单位为毫秒0. 5为测量周期，单位为秒，*f 为校验码，f 为校验字符串，可变<CR>为回车符，（不可显示）<LF>为换行符，（不可显示）发出数据例如：$GPSSS,005.07,1463,0.60,0.3,0.5, ,*`$GPSSS,005.10,1463,0.60,0.3,0.5, ,*f$GPSSS,005.07,1463,0.60,0.3,0.5, ,*`3．DESO 25格式，测深仪内部为数据格式3若高频通道：DA ＃＃＃＃＃. ＃＃<SPACE>m<CR><LF>若低频通道：DB ＃＃＃＃＃.＃＃<SPACE>m<CR><LF>D 为识别头A 表示高频通道B 表示低频通道SDE －18测深仪只模拟高频通道的数据。
＃＃＃＃＃.＃＃为水深，单位为米<space>代表一位空格m 代表单位为米<CR>为回车符，（不可显示）<LF>为换行符，（不可显示）4．INNERSPACE 格式，测深仪内部为数据格式4.STX ＃＃＃＃＃<CR>STX 为识别头，第一章 测深仪的工作原理《测深仪操作手册》 1-5＃＃＃＃＃为水深，单位为cm<CR>为回车符，（不可显示）§1.3.2 设置脉冲宽度脉冲宽度描述了测深仪发射超声波的持续时间，一般以毫秒为单位 脉冲宽度过大，由于信号持续时间过长，测浅水就导致前后回波的信号重叠而产生错误；脉冲宽度过小，由于信号很短，测深水时或水吸收能力强的时候就可能使探头接收装置无法收到足够的声波产生数据，表现为没有回波。
综上，应该根据当前测量的水深情况设置适当的脉冲宽度数值，一般出场默认为0.3毫秒。
若在海水中进行测量，由于盐度高的水体吸收超声波能力较强，故需适当加大脉宽。
§1.3.3 深水报警与浅水报警报警设置的目的是对水深的深浅作出预警，当已知需要测量的水域的水深在一定的范围中波动的时候，比如5米到30米，则可在该参数中进行设置，当水深值超过预警范围之外，将会发出报警信号。
§1.3.4 测量周期设置测量周期反映了采集一次水深所需的时间，一般GPS 定位为每秒一次，对应水深记录也为每秒一次，可以保证至少每个GPS 位置都有对应的水深。
南方数字化测深仪的测量周期可设范围可为0.5秒，1秒，2秒等等，一直到10秒。
第一章 测深仪原理1-6 《测深仪操作手册》§1.3.5 声速设置水中的声速一般在1400米/秒至1550米/秒之间，可直接在主机上进行设置。
