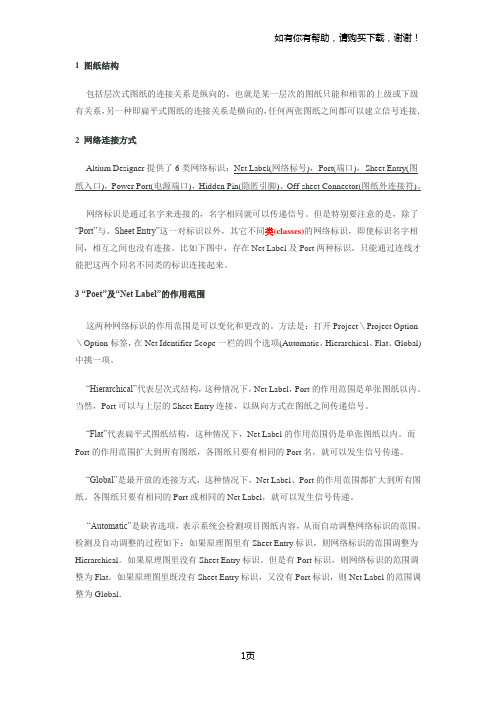

原理图多图纸设计(多通道设计入门)

• 方法：
➢ 工具： ➢ 菜单：Place-Device Sheet Symbol
• 编译后会在工程结构中显示
设计重构图表符
• 将设备片转换为子原理图
➢ 选中指向设备片的器件图表符，执行【编辑】/【Refactor】/ 【Convert Selected Device Sheet To Schematic Sheet】命令， 或者单击鼠标右键，在弹出的快捷菜单中，执行【Refactor】/ 【Convert Selected Device Sheet To Schematic Sheet】命令， 打开【转换设备Sheet到原理图Sheet】对话框。
• Altium Designer提供了一个真正的多通道设计，意味着用户可以在 项目中重复引用一个原理图部分。如果需要改变这个被引用的原理图 部分，只需要修改一次即可。无任如何，Altium Designer不但支持 多通道设计，而且还支持多通道的嵌套。
主原理图Main.SchDoc具有4个子模块，每个子模块均调用了原理
• 然后我们在主连接图上将其需要在子图上独立出来的端口连接到一个总线上 ，总线的名称需要和子图的独立端口同名。如下图所示：
• 通过上一节的方法我们生成各子图的图纸符号，在连接导线时单独的网络可 以直接用导线连接，需要分支接的网络，对于总线端还是用总线形式连接， 独立网络端用单导线连接，放置网络标号时也是同样方法。如下图所示：
• 然后再双击该子图需要单独分配的网络端口（本例库 LED 端口），在其端口 属性里其名称前同样加个 Repeat 并用圆括号将原端口名括起来，综合起来 就是：Repeat(原端口名)。单击 OK 即可成功设计多通道的层次原理图，其 在 PCB 文件的对应方式如下图所示：
• 单击 Project View Channels 菜单可以察看当前工程里各通道的元件。如下 图所示
• ROOM：是用户通过工程原理图来更新PCB的过程中默认产生的。 • 标识符：原理图上每个元件的标识。
原理图上元件 逻辑标识符（相同）
PCB上元件 物理标识符（唯一）
PCB上元件 物理标识符（唯一）
PCB上元件 物理标识符（唯一）
单个逻辑元件到PCB上多个物理对象的映 射
查看通道标识符的指派
• Porject-View Channels
电子线路CAD
第6课：多图纸设计2--多通道设计技术
•多通道设计认识 •建立一个多通道设计 •设置ROOM和标识符格式 •查看通道标识符的指派 •设备片和器件图表符的管理
多通道设计认识
• 概念：是指多次引用同一个通道（模块），该通道（模块）只需作为 原理图的子图纸来画一次并且包含到工程中，设置该通道（模块）的 使用次数，系统在进行工程编译时会自动创建正确的网络表。
被Repeat的Entry虽为 Bus型，但是必须先用 Wire引出，再连接Bus
➢ AudioEqualizer.PrjPcb
C2_Value R1_Value
例子
在上节电路原理图中，LED1、LED2、LED3 三张图纸中的电路结构完全 一样，像这类电路结构可以采用多通道层次图的设计方法来简化设计。具体 方法如下： • 首先我们将相同结果的电路图单独画在一张图纸上作为子图，将公共连接端 放一个网络端口。如下图所示：
• 双击分支的子图（本例库 LED.SchDoc）图纸符号打开图纸符号属性对话框， 在 Designator 参数栏内，将其原有文件加个圆括号，并在其前面加个关键字 （Repeat），在圆括号内原有文本后加个英文输入法的逗号，再输入需要生 成通道的起始编号和结束编号，本例需要生成 3 个同样的通道因此输入（1,3） 两个数值间加一个英文输入法的逗号，综合起来就是：Repeat(原文本,起始 通道号,结束通道号)。再单击 OK，可以看到该图纸符号的显示形式发生了变 化，就像几个图纸重叠一样，这就是多通道图纸符号。如下图所示：
• 单击 Project Project Options 菜单选择 Multi‐Channel 译置卡，在 Designator Format参数栏内可以设置各通道元件的命名格式。如下图所示：
• Project-Project Options-Multi-Channel
ROOM名 元件名
设置ROOM和标识r-Multi channel.PrjPcb
Repeat(标号,起值,止值) 的格式重复引用子图，
子图将被引用
(止值-起值+1)次
注意：起值需大于零
未用Repeat关键字 引用的Entry，所有 子图对应的Port将被 连接在一起
使用： Repeat(Entry名) 的格式引出多个Port
图A. SchDoc和B.SchDoc各一次。因此可以采用重复调用原理图的方 法来设计，将A. SchDoc和B.SchDoc分别设计为一个基本模块，然后 使用多通道设计方法实现对这两个模块的重复多次调用。
建立一个多通道设计
• 方法 ➢ 使用一个多图表符即可完成对一个电路模块的多次重复使用，只 是，此时图表符的标识需要特别设置。 ➢ 直接使用多个图表符来多次调用。
设备片和器件图表符的管理
• 设备片（Device Sheets）和器件图表符是Altium Designer系统在原 理图编辑环境中所提供的又一种独特的设计复用方式，可以把不同设 计中需要重复使用的电路图抽象为一个模块（设备片），之后借助于 器件图表符，直接放置在原理图中使用即可。
• 器件图表符的功能与图表符类似，也代表了一个原理图文件。只是使 用器件图表符时，不用将涉及的原理图添加到工程中，而是直接指向 原理图。
• 设备片通常存放在特殊的设备片文件夹中，可在多个工程中被调用， 如同一个普通的器件。工程编译后，在【Projects】面板上，所调用 的设备片将显示在工程的层次结构中，并使用一个特殊的文档图标与 普通的原理图文件相区别，意味着该类原理图文件是指向了存在的设 备片，而并没有添加到工程中。
放置器件图表符
