电路原理图设计基础
Protel DXP原理图设计基础
2.6.1 导线 导线指具有电气连接关系的一种原理图组件。 1、启动方法一：单击导线工具图标。 方法二：执行菜单命令place-wire。 方法三：在原理图编辑窗口内单击右键，在快捷菜单 中选择wire命令来启动导线命令。 方法四：用快捷键P，W来启动导线命令。 2、画导线步骤 1）在红色连接标记处，单击左键或者ENTER键确定 第一个端点。将光标移到导线的下一个转折点或者 端点，单击左键或者ENTER键确定导线的第二个端 点。
2.3 设置图纸
design-options-document options
2.3.1 设置图纸大小
1、选择标准图纸
2、自定义图纸
3、设置图纸方向和标题栏 orientation：绘制设置landscape；打印设置portrait。 show reference zones：显示边框中的参考坐标。 show border：显示图纸边框。 show template graphics：显示模版的图形、文字及 专用字符串。 border color：设置图纸边框的颜色。 sheet color：设置图纸底色。 change system font：改变图纸 插入汉字或者英文字体。
3、电源端子属性 style：设置电源端子的符号类型。
2.6.6 元件
元件是原理图最基本的组件，在原理图上常 用各种各样的逻辑符号来表示。所有元器 件均来自元器件库，取用之前必须先加载 相应的元件库。 1、启动放置元件命令 方法一，方法二，方法三，方法四和前面一 样。快捷键是p,p。方法五，在库文件管理 器内，双击需要的元器件。方法六，在库 文件管理器中，选中元器件，然后点击 PLACE*.
Schematic：启动原理图设计模块，进行原理 图的绘制工作。 VHDL：启动VHDL程序的编写模块。 PCB：启动印制电路板的设计模块。 schematic library:打开生成和管理元器件库。 PCB library：启动PCB元件封装库的生成模 块。 PCB project：打开或者生成一个印刷电路板 设计项目，在该项目下可以添加原理图的 绘制，PCB的设计，VHDL程序的编写设计。
第二章Protel99SE原理图设计基础
2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。
学习入门-Altium Designer第2章-原理图设计基础
（a）“Customizing Sch Editor”命令对话框
（b）“Customizing Sch Editor”工具栏对话框 图2.2.3 “Customizing Sch Editor”设置对话框
பைடு நூலகம் 1.“标准”工具栏
“标准”工具栏如图2.2.4所示，主要为用户提供了一些常用 的文件操作快捷方式，如打印、缩放、复制和粘贴等，并以 按钮图标的形式表示出来。如果将光标悬停在某个按钮图标 上，则该按钮所要完成的功能就会在图标下方显示出来，便 于用户操作。
在原理图上所设计的电路，通常需要安装在PCB上，实 现电路功能。
在原理图上用符号表示的各个组成部分与PCB（印制电路板 ）各个组成部分的对应关系具体如下：
（1）Component（元件）：在原理图设计中，元件将以元 件符号的形式出现。元件符号主要由元件管脚和边框组成， 其中元件管脚需要和实际的元件一一对应。
2.“连线”工具栏
“连线”工具栏如图2.2.5所示，主要用于放置原理图中的元 件、电源、接地、端口、图纸符号和未用引脚标志等，同时完 成连线操作。
元器件符号表示实际电路中的元器件。 连线表示的是实际电路中的连接导线。 结点表示几个元器件引脚或几条导线之间相互的连接关系。 注释用来说明元器件的型号、名称等等。
原理图是绘制在一张图纸上的图，在绘制过程中采用的 全部是符号，没有涉及实物，因此原理图上没有任何实 物尺寸的概念。
原理图能够帮助用户更好地理解电路的设计原理，而更 重要的用途就是为PCB（印制电路板）设计提供元件信 息、电气连接和网络信息等。
误后进行修改。 （9）打印输出：对原理图进行打印，或制作各种输出文件。
2.2 原理图编辑器 2.2.1 打开原理图编辑器
电路设计基本流程
电路设计基本流程1. 需求分析在进行电路设计之前，首先需要明确电路的功能需求。
需要根据客户的要求或者自己的需求来确定电路应该具备的功能特性。
在需求分析阶段，需要考虑电路的输入输出特性、性能参数、功耗、成本等方面的要求。
只有明确了电路的需求，才能够对电路做出有效设计。
2. 原理图设计在完成需求分析后，接下来就是进行原理图设计。
原理图是电路设计的基础，它展示了电路中各个元件之间的连接关系。
在进行原理图设计时，需要根据电路需求选择合适的电子元器件，并将它们连接在一起，形成一个完整的电路。
原理图设计需要考虑元器件的选型、连接方式、电源管理以及信号处理等问题。
3. 电路模拟完成原理图设计后，需要进行电路模拟。
电路模拟是利用仿真软件对电路进行性能和特性的分析。
通过电路模拟可以更好地了解电路的工作原理，找出可能存在的问题并进行优化。
在电路模拟中，可以通过输入不同的参数值来模拟不同工作条件下电路的性能，从而找出电路的稳定性、响应速度等关键特性。
4. PCB设计完成电路模拟后，接下来是进行PCB设计。
PCB设计是将原理图中的电路布局在实际的PCB板上的过程。
在进行PCB设计时，需要考虑电路中的元件排布、连接方式、阻抗匹配、信号线长度匹配等问题。
通过PCB设计，可以将原理图中的电路转化为实际的硬件电路板，使得电路可以得到实际应用。
5. 验证和调试完成PCB设计后，接下来是进行验证和调试。
验证是指对设计的电路进行实际测试，检查电路是否符合需求，性能是否达到设计要求。
通过验证可以发现电路中存在的问题，并进行相应的调试。
调试是指对电路进行错误修复和优化，使得电路可以稳定可靠地工作。
通过验证和调试，可以保证电路的性能和质量。
6. 量产和生产最后一步是进行量产和生产。
在完成电路的设计和验证后，需要进行量产和生产，将电路应用到实际的产品中。
在进行量产和生产时，需要考虑生产成本、工艺流程、质量控制等问题。
通过量产和生产，可以使得设计的电路产品能够大规模生产，并满足市场需求。

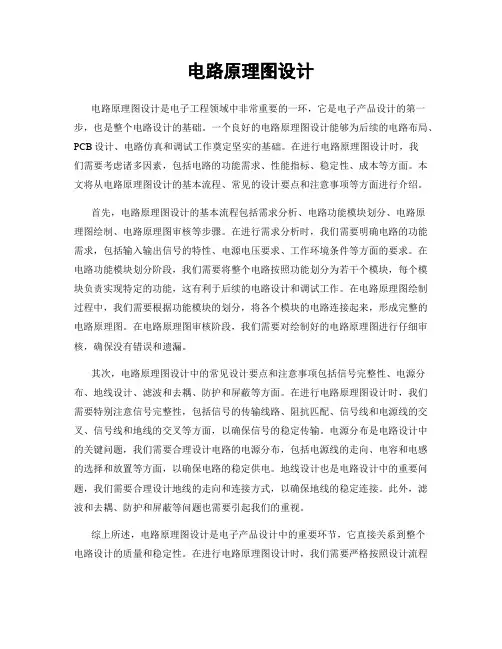

电路原理图设计
电路原理图设计电路原理图设计是电子工程领域中非常重要的一环，它是电子产品设计的第一步，也是整个电路设计的基础。
一个良好的电路原理图设计能够为后续的电路布局、PCB设计、电路仿真和调试工作奠定坚实的基础。
在进行电路原理图设计时，我们需要考虑诸多因素，包括电路的功能需求、性能指标、稳定性、成本等方面。
本文将从电路原理图设计的基本流程、常见的设计要点和注意事项等方面进行介绍。
首先，电路原理图设计的基本流程包括需求分析、电路功能模块划分、电路原理图绘制、电路原理图审核等步骤。
在进行需求分析时，我们需要明确电路的功能需求，包括输入输出信号的特性、电源电压要求、工作环境条件等方面的要求。
在电路功能模块划分阶段，我们需要将整个电路按照功能划分为若干个模块，每个模块负责实现特定的功能，这有利于后续的电路设计和调试工作。
在电路原理图绘制过程中，我们需要根据功能模块的划分，将各个模块的电路连接起来，形成完整的电路原理图。
在电路原理图审核阶段，我们需要对绘制好的电路原理图进行仔细审核，确保没有错误和遗漏。
其次，电路原理图设计中的常见设计要点和注意事项包括信号完整性、电源分布、地线设计、滤波和去耦、防护和屏蔽等方面。
在进行电路原理图设计时，我们需要特别注意信号完整性，包括信号的传输线路、阻抗匹配、信号线和电源线的交叉、信号线和地线的交叉等方面，以确保信号的稳定传输。
电源分布是电路设计中的关键问题，我们需要合理设计电路的电源分布，包括电源线的走向、电容和电感的选择和放置等方面，以确保电路的稳定供电。
地线设计也是电路设计中的重要问题，我们需要合理设计地线的走向和连接方式，以确保地线的稳定连接。
此外，滤波和去耦、防护和屏蔽等问题也需要引起我们的重视。
综上所述，电路原理图设计是电子产品设计中的重要环节，它直接关系到整个电路设计的质量和稳定性。
在进行电路原理图设计时，我们需要严格按照设计流程进行，同时注意各个设计要点和注意事项，以确保设计的质量和稳定性。
ProtelDXP电路设计基础教程
对于每个元件，可以编辑其属性， 如名称、标称值、封装等，以确保 电路设计的准确性和可制造性。
元件选择与放置
01
02
03
元件选择
在电路原理图设计中，需 要根据电路需求选择合适 的元件。
元件放置
选择好元件后，需要在原 理图编辑界面中放置元件， 并调整其位置和方向。
元件属性设置
对于放置好的元件，需要 设置其属性，如引脚数目、 名称等。
元件连线与布局
元件连线
在放置好元件后，需要通过连线工具将元件连接 起来，形成完整的电路。
布局优化
在元件连线完成后，需要对电路布局进行优化， 以确保电路的可靠性和美观度。
布线规则
根据实际需求，可以设置布线规则，如线宽、线 距等，以确保电路的可制造性。
电路检查与优化
电路检查
01
在完成电路原理图设计后，需要进行电路检查，以确保电路的
THANKS
感谢观看
04
PCB设计基础
PCB设计流程
规划电路板尺寸和布局
根据电路板的功能和元件数量， 规划合适的电路板尺寸和布局。
元件布局
根据电路原理图，将元件放置在 电路板上，并考虑元件之间的连 接关系和布线需求。
布线
根据元件布局和电路连接需求，进 行电路板的布线设计，包括电源线 、地线和其他信号线的布局。
确定设计需求
51单片机电路设计实例
总结词：简单介绍
详细描述：本实例将通过ProteusDXP软件，演示如何设计一个基于51单片机的电路。我们将从元件选择、电路搭建、程序编 写到仿真测试等方面进行详细讲解，帮助您快速掌握51单片机电路设计的基本流程。
AVR单片机电路设计实例
总结词：进阶介绍
原理图的绘制技巧
原理图绘制的实例演
05
示
实例一：简单电路原理图的绘制
总结词
简单明了，易于上手
详细描述
对于简单的电路，可以使用简单的图形和符 号来表示各个元件，例如电阻、电容、电感 等。在绘制时，应遵循电路的逻辑关系，按 照一定的顺序排列元件，使电路图更加清晰
易懂。
实例二：复杂电路原理图的绘制
要点一
总结词
要点二
软件操作技巧和注意事项
操作技巧
使用快捷键可以提高绘图效率，例如使用 Ctrl+C 和 Ctrl+V 复制和粘贴元件或 连线；使用拖拽操作调整元件位置等。
注意事项
在绘制原理图时，需要注意元件的封装和连线方式，以确保电路的正确性和可制 造性。同时，应该遵循一定的设计规范，如使用标准的元件库、保持图纸整洁等 。
详细描述
电气连接线的标注应包括线型、线宽、颜色等信息，标注位置应醒目、易读。同时，应 遵循一定的布线原则，如避免交叉、尽量短捷等，以提高原理图的清晰度和可读性。
注释和说明的编写规范和标准
总结词
注释和说明的编写应准确、简洁，有助于理 解电路的工作原理和设计思路。
详细描述
注释和说明应与电路图相结合，对电路中的 关键部分进行解释和说明。编写时应采用简 洁明了的语言，避免使用过于专业的术语， 以便于非专业人士理解。同时，注释和说明 的位置应醒目、易读，以便于查找和理解。
元器件的选型和参数标注规范
总结词
元器件的选型和参数标注应准确、完整 ，遵循相关标准和规范。
VS
详细描述
在选择元器件时，应考虑其规格、性能参 数、封装形式等因素，确保其符合电路的 要求。参数标注应包括数值、单位、符号 等信息，标注位置应醒目、易读。
alitiumdesigner课程设计
alitium designer课程设计一、课程目标知识目标：1. 学生能理解Alitium Designer软件的基本界面和功能，掌握电路原理图设计的基本步骤。
2. 学生能够运用Alitium Designer绘制简单的电路原理图，并了解常见的电子元件及其符号。
3. 学生掌握Alitium Designer中的层次化设计方法，能够进行复杂电路原理图的设计。
技能目标：1. 学生能够独立使用Alitium Designer进行电路原理图的绘制，提高电子设计效率。
2. 学生通过实际操作，培养解决问题的能力，提高动手实践能力。
3. 学生学会查阅资料，掌握Alitium Designer软件的高级功能，为后续课程学习打下基础。
情感态度价值观目标：1. 学生通过学习Alitium Designer课程，培养对电子设计的兴趣和热情，提高创新意识。
2. 学生在团队协作中，学会沟通与交流，培养合作精神。
3. 学生在课程学习中，树立正确的价值观，认识到科技发展对社会进步的重要性。
本课程针对高年级学生，结合学科特点和教学要求，注重理论与实践相结合，培养学生电子设计能力，为我国电子产业发展储备优秀人才。
通过具体的学习成果分解，使学生在掌握软件操作技能的同时，提高知识水平和情感态度价值观。
二、教学内容本课程教学内容主要包括以下几部分：1. Alitium Designer软件介绍：使学生了解软件的发展历程、主要功能和应用领域，为后续学习打下基础。
2. 软件基本操作与界面认识：学习软件的安装与启动，熟悉软件界面，掌握基本操作方法。
- 教材章节：第一章 软件概述与安装3. 电路原理图设计基础：学习电路原理图的绘制方法，了解常见的电子元件及其符号。
- 教材章节：第二章 原理图设计基础4. 层次化设计方法：掌握层次化设计的方法和步骤，能够进行复杂电路原理图的设计。
- 教材章节：第三章 层次化设计5. Alitium Designer高级功能：学习软件的高级功能，如仿真、PCB布线等，提高学生的电子设计能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 电路原理图设计基础：
重点内容：
•电路板设计步骤 •熟练使用布线工具栏 •掌握电路原理图的图精选
1
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
精选
12
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
精选
8
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
（3） 画总线出入线 在绘制好总线后，还要把总线和具有电气特性的导线连接起
来，习惯上采用总线出入线把导线和总线连接起来，这样可以使 得绘制的电路原理图清晰、美观且具有专业水准。
精选
9
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
精选
7
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
总线属性设置： ➢Color：总线颜色设置，默认是深蓝色。单击其右边色块选择 所需的颜色。 ➢Bus Width：总线线宽设置，默认是Small。单击右边的下拉箭 头，分别有四个选项Smallest、Small、Medium、Large。
二、布线工具栏介绍：
总线出入线属性设置：
➢ Location X1：出入线一个端点在原理图上的X坐标。 ➢ Location Y1：出入线一个端点在原理图上的Y坐标。 ➢ Location X2：出入线另一个端点在原理图上的X坐标。 ➢ Location Y2：出入线另一个端点在原理图上的Y坐标。 ➢ Color：颜色设置，默认是深蓝色。 ➢ Line Width：线宽设置，默认是Small。
二、布线工具栏介绍：
导线属性设置： ➢Color：导线颜色设置，默认是深蓝色。 ➢Wire Width：导线线宽设置，默认是Small。
精选
6
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
（2） 画总线
所谓总线（Bus）是指一组具有相关性的信号线（如数据总线和地址总 线），它原本是指一束由若干条电气性质相同的线路组成的一个线路集合。 但在原理图的绘制中的总线，其作用是增强原理图的可读性，使整个电路图 看起来更加美观和直白，而它本身却没有电气特性。
一、电路板设计步骤：
设计电路板最基本的过程可以分为以下三步：
(1) 电路原理图设计：这一部分也是本章将要重点介绍的内容。作为绘 制电路图的第一道工序，在原理图设计过程中应该保证设计的明晰和 正确。在绘制电路原理图的过程中，用户可以使用Protel DXP提供的 所有工具来绘制一张满意的原理图。 (2) 生成网络表：用户设计的原理图如果想转变成可以制作成电路板的 PCB图需要网络表的支持。网络表可以说是Sch文件和印制电路板文件 之间的一座桥梁。一般来讲，Protel DXP根据原理图文件中的电气连 接特性生成一个网络表文件，然后用户在PCB设计系统下引用该网络 表，并进行电路板绘制。 (3) 印制电路板的设计：这部分工作主要在PCB设计环境下完成。在 PCB编辑环境下，根据从网络表中获得的电气连接以及封装形式，将 元件的管脚用信号线连接起来，就精可选 以完成PCB板的布线工作了。2
精选
10
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
（4）设置网络标号
在绘制电路原理图时，除了用导线使元器件之间具有电气连接外，还可 以通过设置网络标号的方法使得元器件之间具有电气连接。所以网络标号具 有电气特性，具有相同网络标号的导线或元器件引脚不管在电路原理图上是 否连接在一起，其电气关系都是连接在一起的。
精选
4
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
（1） 画导线 在绘制导线拐弯时，需要单击鼠标左键确定导线的拐弯位置，
同时可以通过按Shift+Space键来切换选择导线的拐弯模式。
精选
5
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
精选
11
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
网络标号属性设置：
➢ Location X：网络标号在原理图上的X坐标。 ➢ Location Y：网络标号在原理图上的Y坐标。 ➢ Orientation：网络标号在原理图上的放置方向。 ➢ Color：颜色设置。单击其右边色块，可以选择所需的颜色。 ➢ Net：网络标号名称。特别要注意的是，网络标号名称是区分大小写的， 如果在此混淆了字母的大小写，将使得本应连在一起的元器件引脚在电气上 不连接，会导致很严重的错误。 ➢ Font：网络标号名称的字体设置。
精选
3
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
二、布线工具栏介绍：
Protel DXP提供三种方法绘制电路原理图。 ➢ 利用绘制原理图的布线工具栏Wiring，如图所示。 ➢ 执行菜单Place下的各个命令，它和Wiring布线工具栏的按钮 互相对应。 ➢ Place菜单中每一个命令下都有一个带下划线的字母，它们被 称为快捷键。根据需要直接按下这些带下划线的字母，也可执行 相应的绘制操作。
电路设计——《 Protel DXP电路设计基础教程》讲义 电气工程系电子实训
一、电路板设计步骤：
电路原理图的设计步骤：
➢ 新建一个电路原理图文件。 ➢ 图纸设置要根据电路图的内容和标准化要求来进行。 ➢ 装载元件库，将需要用到的元件库添加到系统中。 ➢ 放置元件，选择需要的元件放置到原理图中。 ➢ 元件位置调整，将放置的元件调整到合适的位置和方向。 ➢ 根据电气关系，用导线和网络标号将各个元器件连接起来。 ➢ 对原理图进行必要的文字注解和图片修饰。 ➢ 用DXP提供的校验工具，根据各种校验规则对设计进行检查。 ➢ 选择对原理图进行打印或是制作各种输出文件和报表。
