悬挑脚手架汇总
悬挑脚手架的调研先看看悬挑脚手架底部承力架的形式，我们现场见得最多的应该是悬挑梁式，构造见图，A 端悬挑梁为锚固端（也有设置三个锚固点，每个锚固点设置两道锚固钢环的，具体做法再详细介绍），B 段为脚手架立杆的支撑端（需采取一定的锚固措施，防止钢管滑移，并抵抗风荷载的上浮力）。
这个现场做得比较差这种端部的固定方式是我们目前见到的最好的形式了规程中有这样一条：当然，现场端部锚固的形式还有很多，我们总结了一些，主要形式有上面几种：图一是最常见的在主体结构施工是预埋钢筋的形式，当然不一定是环形的，也有埋两个钢筋再对折的.......图二是后置式的，主体结构施工时预留洞口（也可以浇筑完主体后再打孔），然后用螺杆固定，螺杆形式有图示的两根对穿螺杆，也有将螺杆加工成U 形的（这样只需要再一个面拧螺栓，工作量可以减少很多）。
这种形式螺栓可以重复利用，总体来说是成本最低的，存在的问题是材料周转需要做保养、现场的螺栓容易被工人拧下、螺杆在施工过程中要加强保护（我们曾经在工地上试用过，大部分因为螺杆弯了或者被污染等问题螺栓拧不下来），所以施工单位使用的积极性不高。
图三是在主体中预埋铁件，然后钢梁和铁件焊接，这种因为钢梁比较浪费，已很少采用。
大阳台部位的设置形式，需要的话还可以加钢丝绳，加下斜撑的的结构形式还可以用在转角部位、楼梯梁处等位置，很难固定钢梁，有些单位很聪明，采用的方法很简单，这张也是斜撑的，因为计算下来斜撑的长细比不够，怕受压失稳，增加的一根三角斜撑我们这里转角部位一般还要求加设水平联系钢梁，如下图，这个做的比较差，悬挑钢梁设的间距太大，水平连系梁都被压弯了。
右边这张还过得去，斜撑、钢丝绳、水平连系梁一个都不少。
上图的做法，会引起扫地杆起步高差，扫地杆距离基座应控制在200mm ，这JGJ130规范6.3.2中有明确规定，而且图6.3.2的处理办法也只适用于落地脚手架立杆立于硬化地面或地下室顶板等部位（个人认为）。
我们单位布置脚手架时要求技术人员，挑梁在同一平面处，为取消高差，颇费脑筋。
各位高手看看我的电梯井处，如此布置，合理否？多指教！由于在阳角部位和建筑结构某些位置，无法再每根立杆下部布置悬挑承力钢梁，或者为了节约钢材，有些工程间隔设置悬挑钢梁，我们的做法如下（只是简图，比较潦草）： 钢管立杆不一定布置在悬挑钢梁上，可根据建筑结构实际情况随意布置在纵向承力钢梁上。
悬挑承力钢梁的具体设置，悬挑承力钢梁在建筑主体上交叉位置的处理详见下帖关于脚手架立杆与底部承力架的连接：脚手架立杆与型钢悬挑结构的可靠连接是保证架体安全的重要措施之一。
JGJ130规程6.4.7规定，架高超过40米且具有风涡流作用时，应采取抗上翻流作用的连墙措施，即将上翻流作用有连墙件的承担。
对于落地脚手架，架体高度超过40米时，本身自重已很大，足够抵消上翻流作用；但是对于悬挑脚手架，有的架体自身高度不是很大，但架体离地缺很高，自重是否能抵消风荷载的上翻流作用，由连墙件来承担上翻流安全性值得怀疑，是否应该有一些机构去做相关的实验？目前我们在没有确切理论依据的情况下，我们的建议是在钢管定位件和立杆底部开一个孔（因为违反了JGJ130中3.1.3“钢管上严禁打孔”的规定，需采取其他加强措施），然后用插销来连接；或者利用扫地杆与底部的型钢连接。
关于斜拉钢丝绳：斜拉杆一般采用钢丝绳，斜拉钢丝绳主要存在以下缺点：1、偏心问题。
由于构造原因，钢丝绳受力后拉结点往往偏于型钢的一侧，脚手架立杆一般设置在型钢截面中心，两者存在一定偏心距，使构件产生扭转。
2、固接端断丝问题。
钢丝绳直径一般为12～18mm，实际安装时，固接端钢丝绳弯曲半径往往设置过小，钢丝绳受力后在固接端处容易出现过多断丝。
3、受力不均衡。
因钢丝绳固接端的屈曲余量、钢丝绳的伸长率、锚固位置和锚环变形等因素，即使采用调紧装置，也难以保证各根钢丝绳都能按照设计意图均衡受力。
4、钢丝绳的伸长率大。
钢丝绳股与股之间存在一定的空隙，在承受相同荷载的情况下，钢丝绳的伸长率远远大于悬挑型钢的变形，当钢丝绳达到设计抗力时，悬挑脚手架早已进入不安全状态。
5、钢丝绳是一种柔性材料，不能抵御台风、龙卷风等产生的上翻流作用。
6、钢丝绳必须在上一层楼面（锚固部位）结构混凝土强度达到要求时才能设置，将出现脚手架搭设滞后的问题。
因此，我们认为不宜采用钢丝绳作为斜拉杆件，建议采用圆钢拉杆，施工单位非要采用钢丝绳时，钢丝绳只能作为构造措施，不参与受力计算。
关于钢丝绳，个人认为还是不参与计算的好，钢丝绳股与股之间存在较大的间隙，受力以后钢丝绳的变形将很大，也有单位在假设悬挑钢梁的时候向上预设一个小的倾角起拱，但是因为钢丝绳的伸长率不好确定，所以钢梁起拱多少也不能确定，我们一般是0.5-1%，如图下面我们来谈一下悬挑脚手架（包括落地脚手架）在管理和设计计算中存在的一些疑问和误区。
有些我们做过实验了，有些还有待验证，为启发大家的思路，我先把第一个问题列出来，请大家讨论：1、JGJ130规程规定，钢管构件的拧紧力矩在40~65Nm之间，是不是拧紧力矩取最大65Nm，扣件抗滑移承载力最好？原则上扣件抗滑承载力主要与以下三个因素有关：一是扣件与钢管之间的静摩擦系数μ，其取值与接触面的材料特性、粗糙程度、干湿状况等因素有关；二是垂直于钢管表面的正压力（即法向力）N，一般随扣件螺栓的拧紧力矩（或称紧固力矩）的增大而增大；三是扣件内壁与钢管外壁的接触面积。
问题是现场的扣件，拧到65要不滑丝，要不报废了关于扣件拧紧力矩是不是越大越好的问题，现在给大家一个答案和解释：扣件的拧紧力矩可以影响其抗滑移能力，根据物理学原理，物体的摩擦力（抗滑力）=垂直压力*摩擦系数，在这里认为摩擦系数不变，而扣件作用在钢管表面的垂直压力与扣件的拧紧力矩有关，拧紧力矩越大，垂直压力越大，从这个方面讲，扣件拧紧力矩越大越好。
从另一个方面讲，扣件拧紧力矩过大，钢管和扣件会出现变形乃至完全破坏，所以《建筑施工扣件式钢管脚手架安全技术规范》（JGJ-130）和《钢管脚手架扣件》（GB15831）等规范对钢管、扣件的质量，以及拧紧力矩（规定在40Nm-65Nm 之间）都做出了详细的规定。
但是，大家都知道施工现场存在一个不可忽视，而且近期内也不可能改变的问题，即钢管的质量（壁厚）和扣件的质量（自重）远不如以前，那么拧紧力矩还能在40Nm—65Nm之间吗？为此，我们做了相关的实验，结论如下：一、钢管壁厚影响的实验。
这个是我们做的，实验的结论见《建筑安全》杂志的2010年第1期。
1、主要的实验结果：施工现场的钢管壁厚大部分在3.0mm以下；壁厚2.2mm的钢管拧紧力矩在65Nm时大部分就破坏；壁厚2.5的钢管拧紧力矩虽然大部分能达到65，但加载后较多会破坏；壁厚2.8的钢管，拧紧力矩在65Nm时基本不会破坏；扣件抗滑承载力不会因为拧紧力矩的增大而出现较大变化。
2、因此我们提出观点：钢管壁厚小于2.8mm的禁止使用（国家规定时3.5mm，允许负公差0.5mm）；扣件拧紧力矩不宜过大，一般控制在40~55Nm之间。
二、扣件质量影响的实验。
这个实验我们本来准备做的，后来知道东南大学做了，所以用了他们的结果，详见《施工技术》2010年第四期。
1、扣件拧紧力矩在40Nm以下时，抗滑承载力增长很大；拧紧力矩在40以上时，抗滑承载力有一定提高，但提高不大；新旧扣件的抗滑承载力相差很大，扣件使用后抗滑承载力下降23%左右。
2、结论是：拧紧力矩必须大于40Nm，但也不宜过高，在50Nm只有为宜；使用旧扣件时应对螺栓逐个检查。
最近在研究脚手架风荷载计算的问题，主要涉及以下几个方面：1、关于荷载效应组合系数：“130规程”中规定为永久荷载+0.85*（施工均布荷载+风荷载），这个公式是引用《建筑结构荷载规范》，现在“荷载规范”已经将0.85的组合系数修正为0.9，那么我想计算脚手架的时候也要修正了。
关于这一点很多单位已经按照0.9进行计算了，但是在130规程中5.3.4条，风荷载产生的立杆段弯矩的计算公式中的组合系数，很多单位还是按照130规程的规定取0.85计算，这里提醒一下。
2、风荷载标准值计算：130规程中风荷载标准值=0.7*风压高度变化系数*脚手架风荷载体型系数*基本风压。
条文中解释基本风压取三十年一遇，考虑到脚手架使用周期一般都较短，少则几个月，多则1~2年，遇到强风的概率较30年一遇相比小得多，故乘以0.7的修正系数；但是现在国家已将基本风压30年一遇调整为50年一遇，并增加了10年和100年的基本风压，很多单位在计算的时候基本风压还是取50年一遇值再乘以0.7，我觉得没有这个必要，而且数据也不一定符合实际，为什么不直接按照临时建筑的设计一样，取10年一遇并取消0.7的系数，不是显得更为准确简单么？3、关于风压高度变化系数：有的悬挑脚手架离地高度相差很大，所以在计算分压高度系数的时候（主要是连墙件设计）应该根据不同的悬挑段的离地高度单独设计（当然同一个悬挑段内建议连墙件布置统一），我们发现很多单位为贪图方便，直接取最大高度计算，那样设计起来比较方便，但是经济性比较差。
我们建议按照每间隔40米左右（差不多两个悬挑段）取一个风荷载高度系数。
上述三点其实应该没有多大争议，很多单位都是比较认同的下面说两个比较有争议的问题，大家讨论：一、脚手架挡风系数1、什么才是敞开式脚手架。
130规程中术语定义的“敞开式脚手架”是指“仅设有作业层栏杆和挡脚板，无其他遮挡设施的脚手架”，这个定义与当时(二十世纪八十年代)劳动力成本低、钢材匮乏的社会背景相适应，施工单位也能比较自觉的按照规范来执行。
但是随着我国社会经济和建筑技术的不断发展，国家钢铁产量逐年提高，脚手架钢管和扣件等已不是紧缺商品，同时劳动力成本却日益上涨，施工单位不再愿意花大量的人力在有操作作业时设置防护栏杆，操作作业结束后拆下防护栏杆，脚手架防护栏杆往往随着工程进度逐层设置，工程结束后一次性与脚手架架体同时拆除。
特别是进入新世纪以来，社会文明和安全意识进一步提高，在“安全第一”已成为人们共识的这一社会大环境下，没有哪个部门、哪个单位敢冒天下之大不韪，要求根据“130规范”的规定，将非操作层的防护栏杆全部拆除。
所以我认为应根据目前的实际情况对“敞开式脚手架”的含义做新的解释。
根据我们的调查，南方地区所谓“敞开式脚手架”常见的做法是在每步内均设置防护栏杆（扶手杆和挡脚杆各一根），所以在每一步一跨迎风面积内，挡风构件包括：立杆、大横杆、挡脚杆、扶手杆和剪刀撑各一根（少数还要设置挡脚板），通过大量计算，这种施工实际存在的“敞开式脚手架”与“130规范”定义的“敞开式脚手架”相比，其挡风系数增加了0.6~0.9倍，所以130规程中附表A.3“敞开式脚手架”的挡风系数不能再采用的，因根据实际情况重新计算（怕麻烦的话讲130规程附表中的将数值乘以2也可）。
满堂、落地式、悬挑脚手架常见问题
满堂、落地式、悬挑脚手架常见问题（1）.不搭设扫地杆或扫地杆搭设不全（2）.步距偏大（搭设满堂支模脚手架的步距不应大于1.4m）。
（3）立杆横距、排距偏大，绝大部分项目的立杆没有严格按专项施工方案中确定的距离搭设。
（4）.上部自由高度偏高（搭设满堂支模脚手架上部自由高度不大于0.75。
（5）.立杆根部的可调底座的调节高度往往超过300mm，上部也安装可调顶托，往往造成顶托杆与下部的立杆不在同一垂线上，产生偏心受压。
（6）.不同施工班组之间搭设同一支模脚手架时相互之间不连接或连接不够。
（7）.搭设满堂支模脚手架时不搭设竖向剪刀撑，尤其是临边及临边有梁的地方。
（8）.主次梁交汇处没有增加立杆数量，梁底模下部的木枋大部分水平放置，降低了木枋的受力能力。
（9）.梁下部的加强杆大部分是加固时撑上去的，其垂直度得不到保证，纵向偏差往往超规范，与周边支模体系无法进行有效的连接。
（10）.高支模或超高支模体系绝大部分没有搭设水平剪刀撑。
（11）.有部分项目的立杆接长采用搭接，下部立杆采用单立杆。
（12）.相当一部分的楼梯支模脚手架的搭设没有按方案搭设，随意性较大，导致踏步板整体偏移。
（13）.扣件拧紧度普遍不足（规范规定：扣件拧紧度40～65N.m),支模脚手架基本都是木工搭设的，没有经过特殊工种的培训。
（14）.扣件普遍没有进行检测，其质量状况参差不齐。
（15）.支模体系与外脚手架相连接的现象时有发生。
落地式钢管脚手架常见问题：（1）.没有搭设扫地杆或扫地杆搭设不完全或将纵、横扫地杆方向搭反了。
（2）.立杆纵距间距不均匀，不按方案中的尺寸搭设，布置第一道立杆时杆件的长短搭配不合理，导致立杆接头没有错开，立杆的垂直度偏差超规范。
（3）.纵向水平杆搭设时没有注意杆件接头的位置。
使用竹笆板作脚手板时将其直接搭设在立杆，应该搭设在横向水平杆上。
（4）.主节点处没有搭设横向水平杆(用竹串片板、木脚手板时极为普遍)，将横向水平杆搭设在立杆上(用竹串片板、木脚手板时)，水平杆伸出扣件的长度不符合规范要求(小于100mm)。
型钢悬挑式脚手架及卸料平台
型钢悬挑式脚手架及卸料平台施工方案四川希望华西建设工程总承包有限公司根据工程施工现场实际情况，在装修阶段采用型钢悬挑双排装饰外架。
从6层到19层共设三道型钢悬挑双排装饰外架，外架搭设总高度为m。
一、搭设尺寸设计本工程外架严格按《建筑施工扣件或钢管脚手架安全技术规范》（JGJ-130-2001）执行。
常用尺寸以及本工程实际情况和架体承载能力计算书（附后），选择搭设尺寸如下：立杆间距L=1.5m，大横杆步距h=1.8m，排距l=1.05m垂直和水平方向均设连墙点，按三步三跨设置。
二、材料质量标准与检验（一）、钢管1、钢管采用Q235A（3号钢），其力学性能应符合国家现行标准《碳素钢结构》GB700-89的Q235A钢的标准。
2、钢管截面必须满足规范要求，Φ48壁厚3.5mm，以便于工人装、拆和运输，最大长度6500mm，横向水平杆2000mm~2200mm。
3、钢管表面质量应满足平直光滑，不应有裂纹、分层、压痕、划道和碰弯，两端切斜的偏差不大于1.7mm，内外锈蚀程度不大于0.5mm，钢管上严禁打孔或使用有孔钢管。
（二）、扣件扣件是搭设钢管脚手架必须的连接件，起固定杆件、传递荷载的作用。
1、采用符合《钢管脚手架扣件》（GB15831）的铸铁扣件，且在螺栓拧紧，扭力矩达65N.m时不得发生破坏。
2、扣件不得有裂纹、气孔，不宜有缩松、砂眼或其他影响使用性能的铸造缺陷，并应将影响外观质量的粘砂、层缝、毛刺、氧化皮等清除干净。
3、扣件与钢筋的贴合面必须严格整形，保证与钢管扣紧时接触良好，活动部位应能灵活转动。
（三）、脚手板1、木脚手板采用松木或杉木制作，厚度不小于50mm，其木材应符合《木结构设计规范》GBJ5-88中对二级木材的规定。
2、脚手板两端应采用直径为4mm镀锌钢丝各设两道箍。
3、木脚手板宽度200mm，不得有开裂、腐朽和较大节疤。
三、构造要求(一)、根据建筑物实际情况确定悬挑双排装饰外架型钢挑梁的位置和卸料平台型钢的位置，在板面预埋好Ф14mm的拉环，在上梁预埋好Ф20mm的拉环。
40多米高脚手架一次性悬挑计算实例汇总
40多米高脚手架一次性悬挑计算实例汇总前言高空作业常用的设备之一就是脚手架。
在某些特殊情况下，需要使用一次性悬挑脚手架来完成高空作业任务。
这种脚手架的悬挑长度与使用的条件有关。
为确保悬挑脚手架的稳定性和安全性，需要进行合理的计算。
下面将会汇总一些40多米高脚手架一次性悬挑计算的实例。
实例汇总实例1一家装修公司需要在一个高60米，悬挑长度30米的塔楼上进行装饰。
为了完成该任务，他们需要使用一次性悬挑脚手架。
下面是该脚手架的主要参数：•主桁长度：42.5m•悬挑长度：30m•承载量：500kg（每平方米）计算过程如下：•总重量：（42.5+30）×1.5×500 = 46,875kg•平均单位重量：46,875÷(42.5×1.5) = 703.7kg/m²•计算安全系数：703.7÷500 = 1.407•悬挑端最大挠度：(30×30×1000)/8÷(1.407×5×5×10^10) = 0.28m 实例2建筑承包公司需要在一个高度为55米，悬挑长度40米的高层建筑上进行外墙装饰。
为了完成任务，他们使用了一次性悬挑脚手架。
下面是该脚手架的主要参数：•主桁长度：44m•悬挑长度：40m•承载量：400kg计算过程如下：•总重量：（44+40）×1.5×400 = 39,600 kg•平均单位重量：39,600÷(44×1.5) = 600kg/m²•计算安全系数：600÷400 = 1.5•悬挑端最大挠度：(40×40×1000)/8÷(1.5×5×5×10^10) = 0.21m实例3一家装修公司需要在一个高50米，悬挑长度28米的建筑物上进行高空作业。
他们选用了一次性悬挑脚手架。
悬挑脚手架

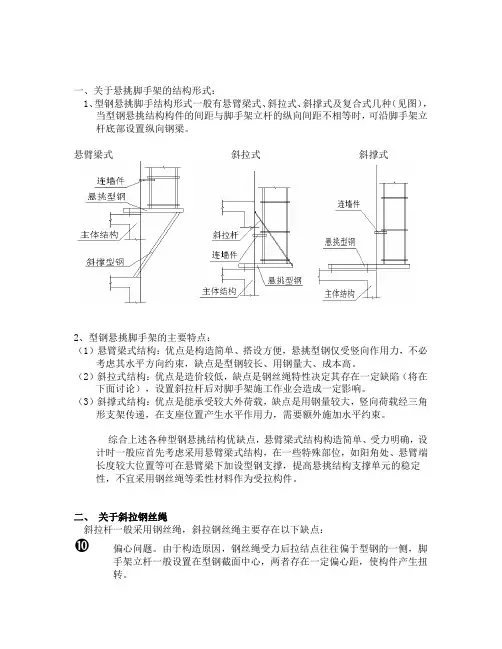

一、关于悬挑脚手架的结构形式：1、型钢悬挑脚手结构形式一般有悬臂梁式、斜拉式、斜撑式及复合式几种（见图），当型钢悬挑结构构件的间距与脚手架立杆的纵向间距不相等时，可沿脚手架立杆底部设置纵向钢梁。
悬臂梁式斜拉式斜撑式2、型钢悬挑脚手架的主要特点：（1）悬臂梁式结构：优点是构造简单、搭设方便，悬挑型钢仅受竖向作用力，不必考虑其水平方向约束，缺点是型钢较长、用钢量大、成本高。
（2）斜拉式结构：优点是造价较低，缺点是钢丝绳特性决定其存在一定缺陷（将在下面讨论），设置斜拉杆后对脚手架施工作业会造成一定影响。
（3）斜撑式结构：优点是能承受较大外荷载，缺点是用钢量较大，竖向荷载经三角形支架传递，在支座位置产生水平作用力，需要额外施加水平约束。
综合上述各种型钢悬挑结构优缺点，悬臂梁式结构构造简单、受力明确，设计时一般应首先考虑采用悬臂梁式结构，在一些特殊部位，如阳角处、悬臂端长度较大位置等可在悬臂梁下加设型钢支撑，提高悬挑结构支撑单元的稳定性，不宜采用钢丝绳等柔性材料作为受拉构件。
二、关于斜拉钢丝绳斜拉杆一般采用钢丝绳，斜拉钢丝绳主要存在以下缺点：偏心问题。
由于构造原因，钢丝绳受力后拉结点往往偏于型钢的一侧，脚手架立杆一般设置在型钢截面中心，两者存在一定偏心距，使构件产生扭转。
❿固接端断丝问题。
钢丝绳直径一般为12～18mm，实际安装时，固接端钢丝绳弯曲半径往往设置过小，钢丝绳受力后在固接端处容易出现过多断丝。
❿受力不均衡。
因钢丝绳固接端的屈曲余量、钢丝绳的伸长率、锚固位置和锚环变形等因素，即使采用调紧装置，也难以保证各根钢丝绳都能按照设计意图均衡受力。
❿钢丝绳的伸长率大。
在承受相同荷载的情况下，钢丝绳的伸长率远远大于悬挑型钢的变形，当钢丝绳达到设计抗力时，悬挑脚手架早已进入不安全状态。
❿钢丝绳是一种柔性材料，不能抵御台风、龙卷风等产生的上翻流作用。
❿钢丝绳必须在上一层楼面（锚固部位）结构混凝土强度达到要求时才能设置，将出现脚手架搭设滞后的问题。
悬挑式脚手架计算
悬挑式脚手架计算1、荷载计算：○1施工活荷载（按十排装修活载计）N1总=B×L×q1×n1=（1.0×1.5×3.0×2）=9KNN1内=P1总/2=9÷2=4.50KN○2脚手片荷载（按十层计算）N2总=(B+b1)×L×q2×n2=(1.0+0.4)×1.5×0.35×10=7.35KNN2内=(B/2+b1)×L×q2×n2=(1.0÷2+0.4)×1.5×0.35×10=4.725KN○3栏杆安全网N3总=N3外=n2×(2L×q3`+L×q3``×h)=10×(2×1.5×0.0384+1.5×0.0025×1.8)=1.22KN○4脚手架自重N4总=3×n2×h×gk=3×10×1.80×0.1248=6.74KNN4内=N4总/2=6.74÷2=3.37kN○5查规范GBJ9全国风压分布图，得杭州地区Wo=0.45 KN/㎡查规范GBJ9表6.2.1,高度H=31M，得以μZ=1.43密目网尺寸为0.5cm×0.5cm,绳径0.5mm；挡风系数参照《建筑结构荷载规范》近似法计算ψ={[（5+5）×0.5]/(5×5)}×1.05=0.21(1.05为绳径等影响系数)，查规范J84-2001表 4.2.4得μS=1.3ψ=1.3×0.21=0.273风荷载标准值μK=0.7×μZ×μS×μO=0.7×1.43×0.273×0.45=0.123KN/㎡2、根据《JGJ130-2001》、《84-2001》表6.1.1-1常用敞开式双排脚手架的设计尺寸，本工程脚手架取值均在该表容许范围，故纵、横向水平杆的抗弯刚度，抗弯强度及扣件的抗滑移均满足要求，故不需进行计算。
