ADC12工作时钟（ADC12CLK）编程设置
ADC12模块是一个转换速度高达 200ksps、采样时间可编程 的12-bit逐次逼近型模数转换器。由12-bit的SAR核、采样保 持电路、模拟开关、参考电压产生与选择电路、 ADC 时钟 选择电路、采样与转换控制电路、16个转换结果存储缓冲器 及其对应的16个存储控制寄存器、中断系统、片上集成温度 传感器等组成。 ADC12可以在没有CPU的参与下，独立实 现多达 16 次的采样、转换和存储操作。 ADC12 模块可以独 立断电，以便于低功耗设计。 MSP430X13X,MSP430X14X,MSP43015X 和 MSP430X16X 等 芯片中均有ADC12模块。
采样保持输入信号的宽度
0~1×ADC12CLK
tsample = 采样定时器输出信号的宽度 4×ADC12CLK≤tsample ≤1024×ADC12CLK
MSP430F149的模数转换模块ADC12
12-Bit ADC Core：ADC CORE将一个模拟量转化为12位的数字量，并且将数字量存储到ADC12存储器中。
ADC CORE需要软件编程选择V R-和V R+的参考输入源，作为转换的上限值和下限值。
当模拟量输入等于或大于V R+时，转换结果N ADC =0FFFH；当模拟量输入等于或小于V R-时，转换结果N ADC =0H。
ADC12ON位用于打开ADC Core，ENC位：在每次转化之前都要置1.Conversion Clock SelectionADC12CLK用做转换时钟；或者当SHP=1（）时，用于生成采样周期。
采样的时钟源有多个。
ADC12OSC大约5M Hz左右，但是与设备，供电电压，温度相关，具体参照规格书而定。
ADC12 Inputs and MultiplexerADC12模块模拟量输入源有16个，通过INCHx控制。
16个输入元分别是A0-A7（P6口），Ve REF+(Pin10), Ve REF-（Pin11）和4个内部输入源。
Voltage Reference GeneratorREFON=1，打开参考电压发生器。
REF2_5V = 1，参考电压为2.5V; REF2_5V = 0，参考电压为1.5V;INCHX=0AH,是模拟量输入源是温度传感器。
为了去耦，在参考电压输出引脚VREF+，接10uF和0.1uF的电容到A VSS.Auto Power-Down为了低功耗的应用。
ADC Core当不使用时自动关闭，在使用时，可以自动恢复打开；首次需软件打开。
ADC12OSC 用时自动打开，不用自动关闭。
参考电源需软件打开和关闭，不具有自动功能。
Sample and Conversion TimingSHI上升沿时An analog-to-digital conversion is initiated。
SAMPCON控制采样周期和启动转换：SAMPCON高电平时，采样。
MSP430程序库之ADC12模块
MSP430程序库之ADC12模块msp430内部含有ADC12模块，可以完成12位的模数转换，当对精度或其他指标要求不高时，可以选用430单片机内部的ADC12完成模数转换工作。
这里主要实现了一个比较通用的ADC12模块初始化程序，具体的数据存储和处理需要自己在中断处理函数中添加。
1.硬件介绍：msp430单片机内的ADC12模块的特点如下：12位转换精度，1位非线形误差，1位非线形积分误差；多种时钟源给ADC12模块，切本身自带时钟发生器；内置温度传感器；TimerA/TimerB硬件触发器；8路外部通道和4路内部通道；内置参考电压源和6种参考电压组合；4种模式的模数转换；16bit的转换缓存；ADC12关闭支持超低功耗；采用速度快，最高200Kbps；自动扫描和DMA使能。
430内部的ADC12功能还是蛮强大的，可以有定时器触发模数转换开始，还可以和内部的DMA模块共同使用，完成高速的采样转储等高级功能。
这个AD的转化公式如下，可以根据它计算采样的模拟电压值：使用AD是还要注意采样时间，430单片机的模数ADC12模块的等效模拟电压输入电路如下：其中V S是信号源电压，R S是信号源内阻，V I在Ax(ADC12模块模拟输入端)上的电压，R I单片机内多路开关等效电阻，V C是保持电容上的电压(ADC12模块采样的电压)，C I 是电容的值。
需要根据这些值计算采样时间：代入单片机上的参数后公式如下：我的程序中采样时间设的是4us，可以算出如果用我的程序(不更改采样时间)的话，最大信号源内阻可以是6.8k，当信号源内阻更大时，可以自己按要求设采样时间(在程序的初始化函数内的寄存器设置部分)。
还有，ADC模数转换时要求参考电压等很稳定，为了达到这个要求，德州仪器要求这部分的电路如下：即：所有参考源和电源均并联一组0.1uF和10uF的电容。
硬件部分就说这么多了；如果需要更详细的说明，参考用户指南。
MSP430ADC12转换模块总结
MSP430ADC12转换模块总结MSP430ADC12转换模块是德州仪器（Texas Instruments）公司推出的一种12位模数转换器。
它主要应用于MSP430系列微控制器中，是一种用于模拟信号转换为数字信号的重要模块。
本文将对MSP430ADC12转换模块的原理、特点、应用和优缺点进行详细的总结。
一、原理1.设置输入通道和转换时钟。
2.开始转换，模块将自动切换到所选通道，并从该通道读取模拟输入信号。
3.模块以逐位的方式逼近比较，从最高有效位（MSB）开始，通过与DAC比较来确定该位是0还是14.继续逼近，直至得到完整的12位数字输出。
5.完成转换后，可以读取数字输出值，并根据需要进行后续处理。
二、特点1.高精度：MSP430ADC12转换模块具有12位分辨率，可以实现高精度的模拟信号转换。
2.快速转换：该模块支持多种转换速度选项，可根据应用需求选择合适的速度，实现快速转换。
3.多通道输入：MSP430ADC12模块支持多达16个输入通道，可以实现多种模拟信号的并行转换。
4.内部参考电压：模块内置了参考电压源，可以提供稳定的参考电压，减少外部硬件成本。
5.中断功能：该模块支持转换完成中断，当转换完成时，可以通过中断方式通知主控制器进行相应的处理。
6.低功耗：该模块工作时具有低功耗特性，可以在需要的时候进入低功耗模式，从而节省系统能量消耗。
三、应用1.传感器信号处理：可以将各种传感器（如温度、压力、湿度传感器）的模拟信号转换为数字信号，从而实现对传感器的精确测量和控制。
2.电力系统监测：可以对电力系统中的各种参数（如电压、电流、功率）进行模拟信号转换，实现对电力系统的实时监测和控制。
3.仪器仪表：可以将各种测量仪器（如多米表、示波器）的模拟信号转换为数字信号，提高仪器仪表的测量精度和稳定性。
4.通信系统：可以将通信系统中的模拟信号（如音频信号）转换为数字信号，实现通信数据的处理和传输。
四、优缺点1.高精度：具有12位分辨率，可以实现高精度的信号转换。
MSP430教程之十二ADC(下)
MSP430教程之十二ADC(下)上次我们讲了相关的ADC知识，那么这次我们将这些知识实际应用于我们的实际使用中。
同样的建立工程和添加库的步骤我们就不在说明了，两份文档，数据手册和我们的库文件使用手册也是必不可少的了，有时候我们还会需要用到我们的Launchpad的开发板原理图来查看某些引脚，这些步骤也都是我们之前一直说到的，希望可以给大家一些学习方法上面的参考。
今天这一讲我们将进入代码的书写上面，同样我们还是以库函数的形式来进行编写，后续我们会更新寄存器的编写方式，同时大家可以进行参考MSP430Ware的示例代码来自行编写寄存器的配置代码。
Ksps的意思是每秒转换次数为多少。
这里插播一个细节的东西，德州仪器（TI）的官网不管对于库函数还是寄存器都给出了示例代码，我们通过我们CCS环境下面的TI Resource Explorer下面查看到的示例代码都是基于寄存器的形式进行编写的，那么这里我们将和大家说一下要如何查看官方的库函数参考例程。
首先我们需要确认你有安装了MSP430Ware，如果你可以打开上面的界面，那毫无疑问是已经安装好了。
然后我们需要找到这个MSP430Ware的存放位置。
一个方法就是通过windows的搜索，直接搜索MSPWare（注意这里是搜索MSPWare而不是MSP430Ware）。
其他方法没找到，需要你知道安装在哪里。
不过一般情况下都会在软件的安装目录附近，自己稍微找一下应该就可以找到。
（如图下面长这样的文件夹）进去之后会有很多分支，红色方框里面的是我们的库函数的集合，而黑色方框对应的example就是我们上面TI Resource Explorer里面呈现的寄存器C参考例程了。
进入driverlib这个文件夹之后我们得到下面这么多文件，很显然例程就在我们的example里面，而这里面的driverlib对应就是我们器件的库函数源代码。
其他的大家自己琢磨去看看了。
不在说明了。
模数转换器ADC12的工作原理及使用（可编辑）
模数转换器ADC12的工作原理及使用//0>. 微控设计网中国MSP430单片机专业网站MSP430外围模块功能简介[4]作者:利尔达模数转换器ADC12的工作原理及使用基于模拟前端信号处理与控制技术的专业论坛、网站//. 微控设计网中国MSP430单片机专业网站MSP430F14X和44X系列单片机内嵌入一个高精度12位ADC转换模块。
该转换模块具有采样速率高,(最大采样速率达二十万次每秒,这无疑提高了测量精度)。
另外MSP430系列中的FE427也具有ADC模块功能,该模块中的16位ADC是采用∑-△转换技术来将模拟信号数字化的。
因此这两个模块转换的原理是有差别的,具体使用参见芯片参考手册。
在此讲座中只介绍MSP430F44X、14X系列的ADC转换模块。
从该模块电路看出,其模式转换是采用逐次逼近的方法来实现测量的。
该电路分5大功能模块组成,在配置上这5个模块都可以独立配置。
五五大大模块模块分析分析::1、带有采样/保持功能的ADC内核该采样器是以电菏为转换辅助量的及采用电荷重分布技术的逼近型ADC,其特点是高效经济。
其核心为1权电容网络。
其采样过程是一个电容充电过程。
其保持就是根据电容中的电菏不变实现在比较寄存器中的总电荷量在逐次逼近,随着逐次逼近过程的进行,权电容网络中的各电容两端的电压在不断变化,因而导致总电荷量在每个电容之间不断重新分布。
该原理要比传统逼近型ADC中控制精密电阻的相对精度要容易,因此实现较为经济,同时消除了电阻网络中因温度变化引起的阻值失配。
EXIT基于模拟前端信号处理与控制技术的专业论坛、网站//. 微控设计网中国MSP430单片机专业网站由于A/D转换的原理是基于电荷再分配,当内部开关切换输入信号进行采样时,会产生流入或流出电流,但这种电流由于外部的等效时间常数很小而不会影响转换精度。
但如果外部的阻抗很大,在确定的采样时间内,这些瞬变的电流就会影响采样的精度。
ADC12原理与应用
ADC12 的主要特性归纳为如下： 采样速度快，最高可达 200ksps； 12 位转换精度，1 位非线性微分误差，一位非线性积分误差； 内置采样与保持电路，省去外部扩展的麻烦； 模块本身内置转换所需要时钟发生器，同时还有更多种时钟源可提供给 ADC12 模块； 内置温度传感器；
0： ADC12SC； 1： Timer_A.OUT1； 2： Timer_B.OUT0； 3： Timer_B.OUT1。 ADC12 模块提供多模拟量输入，确定了以上所讲述的控制位之后，就剩下选取哪个模 拟通道的模拟量送 ADC12 模块进行模数转换了。ADC12MCTLi 的最低 4 位所表示的数值将 为送达 ADC12 的模拟通道。 在进行模数转换的过程中，ADC12CTL1 的位 0 ――ADC12BUSY 位将为 1，读取转换 的结果必须在 ADC12BUSY 位为 0 之后，因为 ADC12BUSY 位为 1 表示正在转换，为 0 表 示转换完成。只有在转换完成之后才能读取正确结果。 ADC12 还有 4 种转换模式：单通道单次，单通道多次，多通道单次，多通道多次。这 里不详细讲述，下面的例子应用的是单通道单次转换模式。 下面以路灯控制器的设计为例说明 ADC12 的使用方法。路灯在一定的亮度值以上将熄 灭，而在亮度低于某个数值时亮起来。下面是简图。当亮度较大、光线较强时，光敏电阻的 电阻值比较小，这时它与下面 10K 分压，则送达 ADC12 的电压比较高；而当亮度较小、光 线较弱时，光敏电阻的电阻值比较大，这时它与下面 10K 分压，则送达 ADC12 的电压比较 低。通过 ADC12 模块转换出具体的表示光强度的数值（光线越强，转换后的数值越大，但 不成正比例），再设定一个开启路灯的阀值数据，则可以通过实际测量的光强度数据与阀值 数据比较得到是否开启路灯的目的。

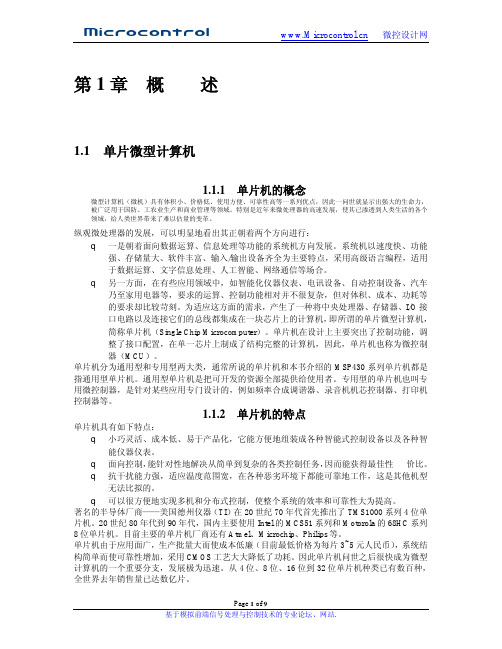

MSP430单片机原理与应用
TI公司已拥有超过400种的MSP430单片机的芯片。这些芯片在很多领域取得了广泛的应用。
读者对MSP430单片机具有了初步的了解和认识，从而为以后章节的学习打下良好的基础。
MSP430单片机原理与应用
第2章 MSP430单片机软件工程开发基础
MSP430单片机的CPU属于RISC（精简指令集）处理器，RISC处理器基本上是为高级语 言所设计的，因为精简指令系统很大程度上降低了编译器的设计难度，有利于产生高效紧 凑的代码。初学者完全可以在不深入了解汇编指令系统的情况下，直接开始C语言的学习。 本章介绍MSP430单片机软件工程的开发基础，主要讲解MSP430单片机C语言编程基础、 MSP430单片机的软件编程方法及软件集成开发环境的基本操作。通过本章的讲解，旨在 使读者对MSP430单片机的编程思想有一定的了解。
2.1
2.2 2.3
MSP430单片机C语言基础
MSP430单片机软件工程基础
MSP430单片机软件开发集成环境CCSv5
2.1 MSP430单片机C语言基础
2.1.1 标识符和关键字
1．标识符 标识符用来标识程序中某个对象的名字，这些对象可以是语句、数据类型、函数、变 量、常量、数组等。标识符的第一个字符必须是字母或下划线，随后的字符必须是字母、 数字或下划线。例如，count_data、text2是正确形式，而2count是错误形式。 C语言对大小写字符敏感，所以在编写程序时要注意大小写字符的区别。例如，对于 sec和SEC这两个标识符来说，C语言会认为它们是两个完全不同的标识符。
要配置少量的外围器件，就可满足一般应用的要求。为了使读者对MSP430单片机有一个
初步的认识和了解，本章首先介绍MSP430单片机的发展历史及应用，然后叙述MSP430单 片机具有的特点及优势，最后简要介绍MSP430单片机的应用选型。
