沪粤版九年级物理(上册)《11.4探究串并联电路中电流的规律》随堂练习
2022年沪科版九年级物理《电阻的串联和并联》同步练习(答案版)
第十五章探究电路第4节电阻的串联和并联一、单项选择题1．如下图电路中，闭合开关后，发现电流表有示数，电压表无示数，那么故障原因可能是〔〕A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路【答案】A【解析】由图可知，闭合开关后灯泡与变阻器串联，电压表测量灯泡两端电压：A．假设小灯泡短路，电压表被短路无示数，电流表有示数，故A符合题意；B．假设小灯泡断路，电压表串联在电路中，电流表无示数，故B不符合题意；C．假设滑动变阻器短路，电流表与电压表都有示数，故C不符合题意；D．假设滑动变阻器断路，电流表与电压表都无示数，故D不符合题意。
应选A。
2．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如下图．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，那么关于R串、R并的I﹣U图线所在的区域，以下说法中正确的选项是〔〕A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域【答案】D【解析】从图象中可以看出，相同的电压下，通过R1的电流小，所以R1>R2；两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，总电流小于任何一个电阻中的电流，即R串在区域Ⅰ内；两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，总电流比任何一个电阻都大，即R并在区域Ⅲ内；应选D．3．如下图，假设要使R1、R2并联，那么〔〕A．只闭合S1B．只闭合S3C．只闭合S2、S3D．只闭合S1、S2【答案】D【解析】A．只闭合S1，只有R1接入电路，故A不符合题意；B．只闭合S3，两个电阻串联，故B不符合题意；C．只闭合S2、S3，R1被短路，故C不符合题意；D．只闭合S1、S2，两个电阻并联，故D符合题意。
应选D。
4．如下图的电路中，电源两端的电压保持不变，R2为定值电阻。
闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，以下四个选项中，判断正确的选项是〔〕A．电压表、电流表示数均变大。
沪粤版九年级上册物理同步精品练习第十三章《探究简单电路》知识梳理原卷版+解析
知识点一知识点二第十三章《探究简单电路》知识梳理要点图示或说明摩擦起电定义用摩擦的方法使物体带电叫__________。
得到电子的带负电，失去电子的带正电。
实质摩擦起电是电荷的______，并非电荷的创生。
电荷间的相互作用电荷间的相互作用规律是同种电荷相互排斥，__________________。
自然界中只有两种电荷。
验电器原理同种电荷互相______。
作用验证物体是否带电；根据金属箔张角大小来判断物体带____________的大小。
两个微小物体相互靠近，如果相互吸引，这两个物体可能带异种电荷，也可能一个带电一个不带电。
电路的 连接电路由______、______、______和用电器组成。
能够提供电能的装置叫做______。
用电器消耗电能，是将______转化为其他形式能的装置。
电路的三 种状态处处接通的电路叫______，此时电路中有电流通过，电路是闭合的某处断开的电路叫______，此时电路不闭合，电路中无电流不经过用电器而直接用导线把__________________连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。
用电器两端接________________________的情况也属于短路。
串联 电路首尾______连接 顺次流过每个元件控制____________元件______影响知识点三并联电路首首相接，尾尾相连分别流过每个支路干路开关控制______，支路开关控制该______元件______影响闭合开关用电器同时工作，断开开关用电器同时不工作，用电器能够独立工作，用电器之间是并联。
要点图示或说明电流电流的形成和方向电荷____________形成电流，物理学中规定正电荷定向移动的方向为电流方向。
金属导体中电流方向与导体内部自由电子定向移动的方向______。
电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正负电荷同时向相反方向发生定向移动。
沪科版九年级物理同步培优训练第十四章了解电路 串、并联电路中的电流关系
电路。闭合开关后，测出甲、乙、丙三处的电流，则
这三处电流的大小关系是( D )
A．甲处最大
B．乙处最大
C．丙处最大
D．三处电流一样大
返回
2．如图所示，当开关闭合后电流表A1的示数为300 mA， 通过灯L1的电流为____0_.3____A，电流表A2的示数为 ____0_.3____A。
返回
3．[2021·济宁]将两个不同的小灯泡串联在电路中，发现 一个较亮，另一个较暗，则通过较亮灯泡的电流_等__于__ (填“大于”“等于”或“小于”)通过较暗灯泡的电流，判断 依据是___串__联__电__路__中__电__流__处__处__相__等____。
沪科 九年级全一册
第十四章 了解电路
第四节 科学探究：串联和 并联电路的电流
第2课时 串、并联电路中的电流关系
习题链接
核心必知
提示：点击 进入习题
1 相等 2 各支路中电流的总和
1D 2 0.3；0.3 3 等于；串联电路中电流
处处相等
4 见习题 5B 6D
答案显示
习题链接
7D 8B 9C 10 C 11 D
【答案】C
返回
13. [原创题] 如图所示，闭合开关，电流表A1、A2和A3的 示数分别为1.2 A、0.8 A和0.3 A，那么通过L1的电流为 ___0_._4___A，通过L2的电流为___0_._5___A。
返回
14．如图所示，两灯泡L1、L2在 盒内的连接方式未知，开关
闭合后两灯均发光，电流表
【点拨】电流表的接线等效为下图：
由题中图可知电流表的量程选择的是0～3 A，分度值是0.1 A，所以图中电流表的读数为I＝1.5 A，a导线中的电流即 电流表的读数，Ia＝I＝1.5 A，故A不符合题意；
11.4 探究串、并联电路中的电流同步练习讲解
A. Ia < Ib
B. Ia > Ib
C. Ia = Ib
D.无法确定
例1图
练习 1 图
练习 2 图
练习 1：如图甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过
两灯的电流_______ 。（选填"甲灯大""乙灯大""一样大"或"无法确定"）。
练习 2：一种节日小彩灯是由 20 只小灯泡串联而成的，如图所示，如果电源插头处电流
二、填空题：
第 6 题图
6．如图所示，电流表 A1 的示数为 1.6A，电流表 A2 的示数为 0.9A，则 L1 中的电流是________ A， L2 中的电流是________ A． 7．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电 路时，他忘了________________________。 （2）他先将电流表接 A 处，闭合开关后，观察到灯 L2 发光，但灯 L1 不发光，电流表的示数为 零，电路可能存在的故障是：__________________________。 （3）他在测量 B 处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障 后，电流表的示数如图丙所示，则电流表的示数为_____A。 （4）在解决了以上问题后，将电流表分别接入 A、B、C 三点处，闭合开关，测出了一组电流 并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是_____。 （5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关 S 由断开到闭合时， 电流表 A2 的示数_____（选填“变大”“变小”或“不变”）。
沪粤版2019-2020学年九年级上学期《13.4探究串、并联电路中的电流》测试卷及答案解析

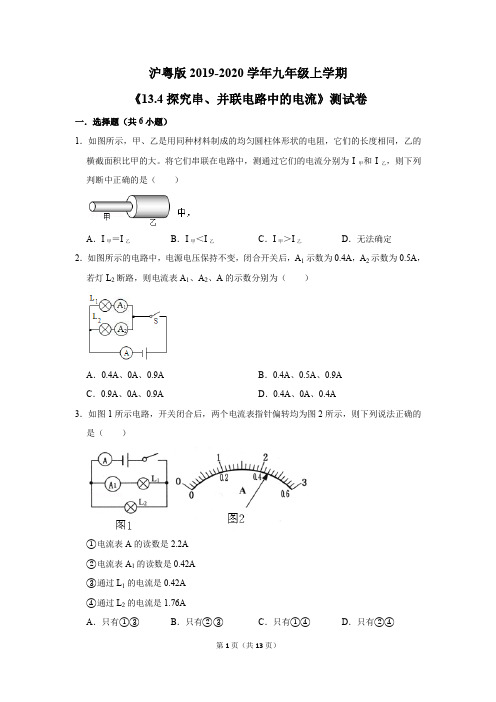

沪粤版2019-2020学年九年级上学期《13.4探究串、并联电路中的电流》测试卷一．选择题（共6小题）1．如图所示，甲、乙是用同种材料制成的均匀圆柱体形状的电阻，它们的长度相同，乙的横截面积比甲的大。
将它们串联在电路中，测通过它们的电流分别为I甲和I乙，则下列判断中正确的是（）A．I甲＝I乙B．I甲＜I乙C．I甲＞I乙D．无法确定2．如图所示的电路中，电源电压保持不变，闭合开关后，A1示数为0.4A，A2示数为0.5A，若灯L2断路，则电流表A1、A2、A的示数分别为（）A．0.4A、0A、0.9A B．0.4A、0.5A、0.9AC．0.9A、0A、0.9A D．0.4A、0A、0.4A3．如图1所示电路，开关闭合后，两个电流表指针偏转均为图2所示，则下列说法正确的是（）①电流表A的读数是2.2A②电流表A1的读数是0.42A③通过L1的电流是0.42A④通过L2的电流是1.76AA．只有①③B．只有②③C．只有①④D．只有②④4．连接如图所示电路，研究串联电路中电流的特点。
闭合开关后电流表甲和乙的示数分别为0.22A和0.20A，造成两个电流表示数不同的原因可能是（）A．导线有电阻B．电流表的缘故C．灯泡L1和L2的电阻不同D．电流先达到电流表甲，经过灯L2时被消耗了一些，到达电流表乙时会少一些5．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．2.6A 0.52A B．0.52A 2.08AC．2.08A 0.52A D．0.52A 2.6A6．如图所示的电路中，R1的阻值大于R2．当电路闭合后，有两个电表的示数为0.12安和0.36安。
以下判断中正确的是（）A．A1表示数一定为0.12安B．A2表示数一定为0.12安C．A1表示数一定为0.36安D．A表示数一定为0.36安二．填空题（共4小题）7．如图（a）所示电路中，当开关S闭合时，两电流表的指针位置均如图（b）所示，则通过L1的电流为A，通过L2的电流为A。
九年级物理上册13-6探究串并联电路中的电流同步练习1新版粤教沪版(1)

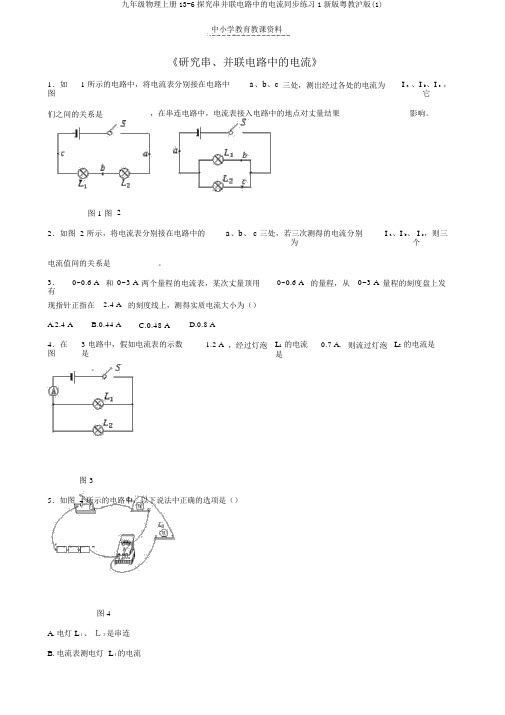

中小学教育教课资料《研究串、并联电路中的电流》1．如图1 所示的电路中，将电流表分别接在电路中a、b、c三处，测出经过各处的电流为I a、I b、I c，它们之间的关系是_________，在串连电路中，电流表接入电路中的地点对丈量结果__________ 影响。
图 1 图22．如图 2 所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为I a、I b、 I c，则三个电流值间的关系是_________。
3．有0~0.6 A和0~3 A两个量程的电流表，某次丈量顶用0~0.6 A的量程，从0~3 A量程的刻度盘上发现指针正指在 2.4 A的刻度线上，测得实质电流大小为（）A.2.4 AB.0.44 AC.0.48 AD.0.8 A4．在图3 电路中，假如电流表的示数是1.2 A，经过灯泡L1的电流是0.7 A,则流过灯泡L2的电流是__________。
图 35．如图 4 所示的电路中，以下说法中正确的选项是（）图 4A.电灯 L１、Ｌ２是串连B.电流表测电灯 L１的电流C.电流表测电灯 L２的电流D. 开关S只控制电灯L２6．如图 5 所示电路，电表a、b 都是电流表，由图可知（）图 5A.a 测经过 L1的电流， b 测经过 L2的电流B.a 测经过干路的电流， b 测经过 L1的电流C.a 测经过干路的电流， b 测经过 L2的电流D.a 测经过 L1的电流， b 测经过干路的电流7．怎样进行以下研究活动用电流表丈量经过L2的电流，图 6 是某同学的实物接线图。
（ 1）请指出这个实物连结图中的三处错误；图 6（2）画出更正错误后的电路图。
参照答案1．I a=I b=I c没有2．I a=I b+I c3． C4． 0.5 A5． B6． D7． (1) 开封闭合后将发生短路；电流表丈量的不是灯L2中的电流；电流表正、负接线柱接反了（2）略。
(201907)物理：11.4《探究串、并联电路中的电流》课件2(沪粤版九年级上)
电流．如图 11－4－2 所示，把小灯泡 L1、L2 并联接入电路中，
可用电流表分别接入电路中干路上的 a 点及两个支路中的 b、c 点，测出干路的电流 Ia 及两个支路电流 Ib、Ic.
探究串、并联电路中的电流 1．探究串联电路中电流的规律
串联电路中各电流相等，即 I＝I1＝I2＝…＝In，如图 11
－4－1 所示，把小灯泡 L1 和 L2 串联接入电路，可以用一个电
流表分别接入电路中不同位置 a、b、c 处测量电流．
实验表明：串联电路中，各处电流相等．
图 11－4－1
2．探究并联电路中电流的规律
实验表明：并联电路各支路的电流大小不一定相同，但所 有支路电流之和等于干路中的总电流．
图 11－4－2
