浅析TD-LTE无线网络规划与设计

浅谈TD—LTE无线网络规划

浅谈TD—LTE无线网络规划1 TD-LTE无线网络主要技术首先是物理层关键技术。

TD-LTE 无线网络的物理层关键技术主要有多址技术、基本传输技术、MIMO 技术、帧结构以及编码调制等技术。

一般的，该无线网络的传输技术是OFDM 调制技术，该技术能够减轻无线信道多径扩展形成的时间弥散性对无线网络系统造成的影响。

适当采用宏小区、热点以及微小区等不同环境中的MIMO技术来进行信道编码，并对子帧长度进行规定。

其次是网络层关键技术。

LTE 与以往的3GPP 接入网进行比较，其RNC 节点减少，一般采用单层结构，优点是减小了信号延迟，简化了网络环境，且成本较低，更加趋向于现在典型的IP 宽带网的结构，实现了诸多3G 网络实现不了的目标，加快了网路发展的进程。

2 TD-LTE无线网络的规划特点和要点LTE 网络规划是在现有网络的基础上进行规划建立的，并不只是单独孤立的，因此，规划时就需要对现有的网络基础进行充分考虑，协调2G、3G 网络进行同步发展，对其与2G、3G 网络的网络定位以及业务承载力进行充分考虑，在选擇覆盖区域时，应对业务区进行连续覆盖。

由于LTE 网络网络特性和使用的技术与2G、3G 网络有很大差异，因此规划建设又有独特的特点。

首先是频率规划，LTE 网络频率组成是同频组网，因此在实际频率规划时应将规划的重点由频率复用转到小区间的同频率干扰问题上。

其次是网络覆盖方面，LTE 网络对速率的要求极高，它会对网络的整体覆盖性能产生直接影响，因为LTE 网络承担的业务主要以高速数据为主。

小区边缘的速率目标不断增加，则网络的覆盖半径就会越小。

再次是网络的容量，影响LTE 网络容量的参数较多，而各参数之间又互相作用、互相制约，因此小区的吞吐量不易通过理论数据计算出来。

在进行容量规划时，可通过仿真来获得小区的边缘吞吐量数值。

最后是MIMO 技术在LTE 网络中的使用，不同的天线组合类型对网络的覆盖能力以及小区的吞吐量会有不同的影响，LTE可采用多天线组合类型的方式进行网络覆盖的容量规划。

TD-LTE无线网络规划

３．１ＴＤ—ＬＴＥ网络舞｝盖期Ｌ划
需求分析阶段：首先，要解决热点区域的高速、大流量的业务需求：其次，ＴＤ — ＬＴＥ整个规划区内必须做到连续覆盖，使用户在使用过
程中在不同系统间过多切换的这种情况不会发生。网络规模估算阶段首先，针对无线传播模型，根据规划区所在城市情况进行校正，接下来根据链路预算公式计算出各种无线环境下的扇
随着中国移动加速推进４Ｇ的步伐，ＴＤ — ＬＴＥ即将进入大规模商用应的信道调度算法ｉ同２Ｇ和３Ｇ系统不同，前两个系统只重视大尺度衰落，因为ＴＤ — ＬＴＥ系统所采用的关键技术含ＭｌＭＯ技术，所以对于小尺度衰落也要引起足够重视；最后，小区间干扰协调算法也是容量预测中需要重点考虑的问题之一。
续工程建设具有较强的指导意义。任何一种无线通信网络的规划都是必须建立在需求的基础上的，因此，首先对其需求来进行分析。ＴＤ — ＬＴＥ同３Ｇ相比而言，在需求上的差异大体上集中在下面几点１新部署场景
ＴＤ — ＬＴＥ系统的参数规划由以下几个重要部分组成。１）频率规
划：在２ＯＭＨｚ同频组网情况下，邻区规划需要考虑载波间干扰协调
（ＩＣＩＣ）技术；而对于ＴＤ — ＬＴＥ无线网络系统可选工作频段比较多，在建网初期既可能使用多个分裂的频段，并且部分频段与ＴＤ — ＳＣＤＭＡ无线网络系统共用，故在频率规划时必须要注意与ＴＤ — ＳＣＤＭＡ的频
站址名单，然后根据前期２Ｇ和３Ｇ工程站点和新选站点的勘察信息确定出可使用站点。对于ＴＤ — ＬＴＥ系统宏站来说同样使用双极化智能天线，这种天线由于较宽较重，对天馈的施工有～定挑战，在勘察时要注意天线的风阻、铁塔的承重、施工面积等诸多问题。

TD-LTE 无线网络规划设计与优化方法分析

簇优化：簇优化需要某个地区基站开通到一定密集程度之后才能进行。在东莞地区，共有33个镇区，共分33个簇。在一期的工程簇优化中，主要对基站的覆盖进行优化，包括市区、镇区的主要街道，通过路测来了解城区范围内主要街道上的覆盖情况、下载速率、平均SINR、切换等情况。在进行簇优化的过程中，在簇优化之前要对优化路线进行规划，要对簇内的街道尽可能的全部优化到，最后对发现的问题进行分析处理，完成簇优化之后，最后要以簇优化报告的形式呈献给运营商。这一步也是工程优化的重点工作。
4.网络仿真
网络仿真阶段需要设定详细的参数并且进行仿真试验，包括需要使用相应的TD-LTE仿真工具对规划方案进行测试，重点需要注意覆盖以及容量的仿真分析。具体而言，应当包括规划数据导入、传播预测、邻区规划、时隙和频率规划、用户和业务模型配置以及蒙特卡罗仿真。对于所得结果应当认真考虑是否满足要求，对于接近临界值的数据予以重点关注，确保网络实施后能够按照预期状况投入工作。此外，这一环节还包括各种详细参数的设定，包括天线高度、方向角、下倾角等小区基本参数、邻区规划参数、频率规划参数、PCI参数等。
（3）PCI规划
LTE的物理小区标识PCI是用来方便终端对不同小区的无线信号进行区分。PCI在任何一个小区的覆盖区域是唯一的，且一个小区的相邻邻区不能有相同的PCI。基于实现简单、清晰、容易扩展的目标，目前采用的规划原则为：同一站点的PCI分配在同一个PCI组内，相邻站点的PCI在不同的PCI组内。对于存在室内覆盖场景的情况，规划时ቤተ መጻሕፍቲ ባይዱ要同时考虑是否分开规划。
3.站址规划
TD-LTE网络规划的第三阶段是站址规划阶段，该阶段主要是结合现网的站址资源和网络链路预算所建议的新建站点，完成网络站址的初步布局工作。在完成初步布局后，还需要结合现有资料或现场勘测来确定站点的可用性，对初步方案进行进一步修正，从而最终确定覆盖区域内可以使用的现网站点以及新建站点。在规划的过程中应当综合考虑站点周边地理无线环境以及工程可实施性条件等方面因素。

解析TD—LTE无线网络规划设计与优化方法

解析TD—LTE无线网络规划设计与优化方法摘要：随着科技水平的不断发展，LD—LTE网络己经成为人们生活中密不司分的一部分，因此相关部门必须加强重视。

鉴于此，本文就TD—LTE无线网络规划设计与优化方法进行分析。

关键词：TD—LTE无线网络；规划设计；优化方法1、TD—LTE无线网络概述随着人们对于移动通信要求的不断提升，TD—LTE技术的设计水平也有一定程度的提升。

目前设计的TD—LTE所具有的宽带配置较为灵活，其支持的带宽有1.4MHZ，3MHZ，10MHZ，20MHZ等多种类型，在20MHZ带宽的条件下，TD—LTE的最大速率能够达到100Mbit/S，上行速率也能够达到50Mbit/s；控制面延迟时间能够控制在100ms内，用户面的延时时间甚至能够控制在5ms之内，这对于用户体验满意度的保证有着重要意义。

此外，TD—LET无线网络能够为用户提供100kbit/S的接入服务，但是提供此项服务的前提是用户的速度要大于350km/h。

此外，TD—LET网络的构建也能够使得CS域被取消，并让CS域的业务能够在PS 域内实现，这在一定程度日吏得系统建构被简化，对于建网成本的进一步降低有着一定的积极意义。

现阶段，TD—LTE产业链己经具备了端到端产品的能力，但是其在网络设备以及终端芯片等内容上还存在不足，因此，相关部门必须加强优化与开发。

2、TD—LTE无线网络规划设计2.1PCI规划对LTE物理小区进行PCI的标示能够为终端对不同小区无线信号的区分提供依据与便利，因此在对PCI进行规划的过程中要确保每一个小区的覆盖区域的PCI 的唯一性，并且相近区域所采用的标识PCI类型不能相同，这对于PCI作用的发挥有着极大的意义。

在进行PCI规划的过程中要遵循简单、清晰以及容易扩展等目标，并在进行PCI规划的过程中，同一个PCI组所含有的PCI必须来自同一站点，相邻站点的PCI应该划分到不同PCI组别内，这对于终端对无线信号的识别精确性的保证极为重要。

TD—LTE无线网络规划探析

般来讲，要想制定一套完整、正确的ＴＤ — Ｉ网络规划需对其实
天线传输模式对网络的覆盖能力也不同，适用的情况也不同，所以在覆盖规划中应该根据覆盖能力采用不同的传输模式。
设备发射功率也对覆盖性能有影响。若不考虑干扰，设备功率越大
际需求进行分析。这就要求我们应构建相应的网络总体策略，并结合当
双］技术采用时分双工的ＬＴＥ技术。ＴＤ－ＬＴＥ之所以能成为第四代移动通信的主流制式。是因为本身具有相当的优势。从某种程度上说，ＴＤ — ＬＴＥ技术成为日后通信领域的主流发展趋势。这就要求我们应切实做好对ｍ— Ｉ技术的研究与分析工作。
ＴＤ－ＬＴＥ无线网络规划
【关键词】移动通信
中图分类号：ＴＮ９２９文献标识码：Ｂ文章编号：１００９ — ４０６７（２０１４）１５ — ３６一Ｏｌ
引言ＴＤ — ＬＴＥ也称为ＬＴＥ－ＴＤＤ。ＬＴＥ现在来说一般指的是移动通讯３Ｇ时代的漫长演进。ＴＤＤ即时分Ｘ３￣＿＇（Ｔｉｍｅ — ｄｉｖｉｓｉｏｎｄｕｐｌｅｘ），ＴＤ — ＬＴＥ就是指
前具体需求以及未来的发展态势来对ＴＤ — ＬＴＥ无线网络的功能及特点进行分析和定义。包括现网地理信息数据、ＧＳＭｆＩ＇Ｄ— ＳＣＤＭＡ以及业务需求数据等等，以确保正在构建的ＴＤ— ＬＴＥ网络能够切实满足当前需要，最大可能的利用现有网络，并在最大可能利用现有网络的基础上，满足未

TD-LTE无线网络规划设计与优化方法分析

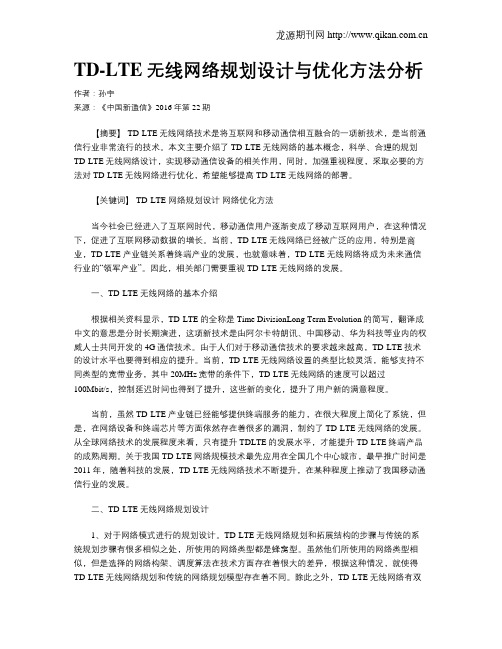

TD-LTE无线网络规划设计与优化方法分析作者：孙宇来源：《中国新通信》2016年第22期【摘要】 TD-LTE无线网络技术是将互联网和移动通信相互融合的一项新技术，是当前通信行业非常流行的技术。

本文主要介绍了TD-LTE无线网络的基本概念，科学、合理的规划TD-LTE无线网络设计，实现移动通信设备的相关作用，同时，加强重视程度，采取必要的方法对TD-LTE无线网络进行优化，希望能够提高TD-LTE无线网络的部署。

【关键词】 TD-LTE 网络规划设计网络优化方法当今社会已经进入了互联网时代，移动通信用户逐渐变成了移动互联网用户，在这种情况下，促进了互联网移动数据的增长。

当前，TD-LTE无线网络已经被广泛的应用，特别是商业，TD-LTE产业链关系着终端产业的发展，也就意味着，TD-LTE无线网络将成为未来通信行业的“领军产业”。

因此，相关部门需要重视TD-LTE无线网络的发展。

一、TD-LTE无线网络的基本介绍根据相关资料显示，TD-LTE的全称是Time DivisionLong Term Evolution的简写，翻译成中文的意思是分时长期演进，这项新技术是由阿尔卡特朗讯、中国移动、华为科技等业内的权威人士共同开发的4G通信技术。

由于人们对于移动通信技术的要求越来越高，TD-LTE技术的设计水平也要得到相应的提升。

当前，TD-LTE无线网络设置的类型比较灵活，能够支持不同类型的宽带业务，其中20MHz宽带的条件下，TD-LTE无线网络的速度可以超过100Mbit/s，控制延迟时间也得到了提升，这些新的变化，提升了用户新的满意程度。

当前，虽然TD-LTE产业链已经能够提供终端服务的能力，在很大程度上简化了系统，但是，在网络设备和终端芯片等方面依然存在着很多的漏洞，制约了TD-LTE无线网络的发展。

从全球网络技术的发展程度来看，只有提升TDLTE的发展水平，才能提升TD-LTE终端产品的成熟周期。

TD-LTE无线网络设计研究

TD-LTE无线网络设计研究TD-LTE无线网络设计研究随着移动通信技术的快速发展，人们对无线网络的需求也越来越高。

TD-LTE（Time Division-Long Term Evolution）无线网络作为第四代（4G）移动通信网络技术的重要标准之一，具有高速、高容量、低时延等优势，被广泛应用于智能手机、物联网等领域。

本文将对TD-LTE无线网络的设计研究进行探讨。

首先，需要明确的是TD-LTE无线网络的设计目标。

设计一个高效可靠的无线网络系统需要考虑以下几个方面。

首先是网络的容量和覆盖范围，要能够满足大量用户同时接入以及室内外不同场景的通信需求。

其次是网络的可靠性，要能够保证通信的稳定性和抗干扰能力。

最后是网络的性能，要能够提供低时延、高速率的数据传输。

在TD-LTE无线网络设计中，一个重要的环节是频谱规划。

频谱是无线通信的关键资源，需要合理规划和分配。

在TD-LTE中，基站与用户之间通过时间分割的方式实现通信，因此需要对频段进行分配和利用。

通常采用FDD（Frequency Division Duplexing）和TDD（Time Division Duplexing）两种方式来进行频谱规划，设计人员需要根据不同的需求来选择合适的方式。

另一个重要的设计考虑因素是基站布局。

基站的布局要满足网络的覆盖需求，并考虑到基站之间的干扰。

在设计中，需要进行合理的基站选址，最大限度地提高网络的容量和覆盖范围。

同时，还需要进行功率控制和干扰抑制等技术手段，以减少基站之间的干扰。

除了频谱规划和基站布局，TD-LTE无线网络设计还需要考虑到无线链路的建立和维护。

无线链路建立的关键是控制信道的选择和资源分配。

在TD-LTE中，控制信道承载着用户的控制信息，需要及时可靠地进行传输。

因此，设计人员需要考虑到信道的利用率和容量，采用合适的调度算法和资源分配策略。

此外，在TD-LTE无线网络设计中，还需要考虑到网络的安全性和隐私保护。

解析TD—LTE无线网络规划设计与优化方法

解析TD—LTE无线网络规划设计与优化方法摘要：随着科技的发展，TD-LTE网络正在成为人们生活中不可或缺的一部分，因此相关部门需要更多的关注。

在此基础上，本文分析了TD-LTE无线网络规划的设计与优化方法。

关键词：TD—LTE无线网络；规划设计；优化方法引言一、TD—LTE无线网络概述随着人们对移动通信需求的不断提高，TD-LTE技术的设计水平也得到了一定程度的提高。

目前设计的TD-LTE具有灵活的宽带配置。

支持各种类型的带宽，如1.4mhz、3MHz、10MHz、20MHz等。

在20MHz带宽条件下，TD-LTE的最大速度可以达到100mbit/s，上行速度也可以达到50mbit/s；控制面延迟时间可以控制在100ms以内，用户面延迟时间也可以控制在5ms以内，这对于保证用户体验的满意度至关重要。

此外，TD-LTE无线网络可以为用户提供100kbit/s的接入服务，但提供该服务的前提是用户速度应高于350km/h。

此外，TD-LTE网络建设还可以取消CS域，允许在PS域的CS域进行业务，这在一定程度上简化了系统的建设，对进一步降低网络建设成本具有一定的积极意义。

现阶段，TD-LTE产业链具备端到端产品的能力，但在网络设备和终端芯片方面仍存在不足。

因此，相关部门必须加强优化和发展。

二、TD-LTE 关键技术1、物理层技术TD-LTE网络物理层技术包括基本传输技术、多址接入技术、编码调制技术、MIMO技术和帧结构。

LTE传输技术采用OFDM调制技术，可以减少无线信道多径时延传播对系统时间色散的影响。

在信道编码方面，LTE采用turbo码和MIMO技术，能够适应宏观小区、微观小区、热点等环境。

同时，规定了2个子帧的长度，即子帧的基本长度为0.5 ms。

考虑到系统的兼容性，采用0.675 ms的子帧长度。

2、网络层技术与传统3GPP接入网相比，LTE减少了RNC节点，采用了由NodeB组成的单层结构，有利于简化网络，减少时延，实现低复杂度、低时延、低成本的要求，逐步接近IP宽带网络的典型结构。

TD-LTE无线网络规划研究

盖半径大约为１ｋ（ｍ在不考虑信道的时延弥散的影响的ｌ
情况下）。如果需要覆盖更大的小区半径，必然需要牺牲一
定的系统容量。
对于Ｔ — ＴＤＬＥ系统来说，特殊时隙内的ＤＰＳ和ｗＴ
・
２１年第１・００期
ＵｐＴＰＳ时间宽度是可配的，保护间隔ＧＰ的位置和时间长
ＬＥ系统，需要定义系统实现的吞吐能力需求，典型无线Ｔ环境（如密集市区）容忍的调制解调方式，干扰容忍程度等，覆盖目标的定义比较丰富，可以采用如下覆盖指标。２２１区域边缘用户速率．．在对Ｔ－ＴＤＬＥ覆盖规划时，可以为边缘用户指定速率目标，即在覆盖区域的边缘，要求用户的数据业务满足某
度也是可配的。相比采用固定保护间隔位置与长度设计的Ｔ — ＣＭＡ系统，这样的系统帧结构设计更灵活，因此ＤＳＤ
换为用户的速率指标，然后再通过用户的速率目标来规划
覆盖。
２２３区域边缘用户调制编码方式．．Ｔ —ＴＤＬＥ系统支持多种调制方式，包括ＱＳＰＫ，１ＱＭ和６ＱＭ，还支持不同的编码速率。调制编码方６Ａ４Ａ式及编码速率也可以作为覆盖目标。因为调整调制编码方
ＴＥＬＥＣＯＭＥＮＧＩＥＥＲＩＮＮＧＴＥＣＨＮＩＣＳＡＮＤＳＴＡＮＤＡＲＤＩＺＡＴＩＯＮ
Ｔ－Ｔ无线网络规划研究ＤＬＥ
刘宝昌胡恒杰朱强
（国移动通信集团设计院有限公司北京１０８）中０００
摘要本文主要从覆盖规划上简述了ＴＬＥＤ— Ｔ系统的规划特点，并比较了Ｔ — Ｔ系统与ＴｓＤＤＬＥＤ— ｃＭＡ系统的异同，并就

TD-LTE_无线网络规划介绍

> 内部公开
1G表示第一代移动通讯技术，以模拟技术为基础的蜂窝无线电话系统。1G无线系统在设计上只能传输语音流量，并受到网络容量的限制； 2G 表示第二代移动通信技术，系统对语音系以数字化方式传输，除具有通话功能外，某些系统并引入了短信功能。但因为速度缓慢，只适合传输量低的电子邮件、软件等信息； 3G表示第三代移动通信技术，以宽带CDMA技术为主, 并能同时提供话音和数据业务的移动通信系统。
18
覆盖估算
• 通过链路预算计算最大路损 • 根据传播模型计算小区覆盖半径
Tx Power Gain/Loss
MAPL
Body & Penetration Loss
Shadow Fading Margin
cell radius
Rx Power Gain/Loss
TD-LTE链路预算
Step1 Step1 Step2 Step3 Step2 Step4 Step5 Step3 Step6 Step4 业务信道
21
容量估算
无线环境
GSM、TD-SCDMA R4：语音或混合业务，通常为硬容量。
B A 影响因素众多
调度算法
设备性能
TD-SCDMA HSDPA：数据业务，容量同调度算法、用户分布、控制信道等相关。可用资源少，灵活性中等。
C 多天线技
术
E
D
干扰消除
TD-LTE：影响因素众多，无法利用公式简单计算系统容量通过系统仿真和实测统计数据，得到各种无线场景、各种网络配置下的小区吞吐量和小区边缘吞吐量；根据各地具体情况，查表完成容量估算。
> 内部公开
原理框图
• MIMO技术大致可以分为两类:发射/接收分集和空间复用。传统的多天线被用来增加分集度从而克服信道衰落，具有相同信息的信号通过不同的路径被发送出去，在接收机端可以获得数据符号多个独立衰落的复制品，从而获得更高的接收可靠性。与分集技术相反，空间复用利用的是信道的衰落。
