SMT工艺控制与质量管理引言SMT（表面贴装技术）在现代电子制造业中处于重要地位，它不仅能够提高生产效率和产品质量，还能够减少生产成本。
SMT工艺控制与质量管理是保证SMT制造过程质量的关键因素之一。
本文将详细介绍SMT工艺控制与质量管理的相关知识点。
1. SMT工艺控制SMT工艺控制是指通过一系列控制措施，确保SMT生产过程中各项工艺参数和指标在可接受范围内的过程。
SMT工艺控制主要涉及以下几个方面：1.1 设备控制设备控制是通过对生产设备进行管理和调节，确保设备正常运行，并满足SMT生产要求。
在设备控制方面，需要关注以下几点：•设备维护：定期对设备进行维护保养，确保其良好的工作状态。
•设备校准：校准设备，保证其工作的准确性和稳定性。
•设备操作：培训操作人员，确保能够正确、安全地操作设备。
1.2 材料控制材料控制是指对SMT生产过程中所使用的材料进行管理和控制，以确保其质量和性能符合要求。
在材料控制方面，需要注意以下几点：•材料采购：选择合适的材料供应商，并与其建立稳定的合作关系。
•材料检验：对进货的材料进行检验，以确保其符合质量要求。
•材料存储：将材料妥善存放，避免受到湿度、温度等因素的影响。
1.3 工艺参数控制工艺参数控制是指对SMT生产过程中的各项工艺参数进行调节和控制，以确保产品质量稳定，并满足客户要求。
在工艺参数控制方面，需要注意以下几点：•贴片速度和准确性：控制贴片机的速度和准确性，以保证元件的正确粘贴位置和方向。
•焊接温度和时间：控制焊接温度和时间，以确保焊接质量。
•印刷及喷涂工艺：控制印刷和喷涂工艺参数，以确保焊接材料的均匀分布。
1.4 环境控制SMT生产过程中的环境因素对产品质量和工艺稳定性有着重要影响。
因此，需要对生产场地进行环境控制，包括：•温度控制：保持合适的温度，以确保设备和材料稳定工作。
•湿度控制：控制工作环境的湿度，以避免湿气对产品和设备的损害。
•静电控制：采取静电防护措施，避免静电对元件和设备的影响。
全面SMT管控要点
全面SMT管控要点全面SMT(Surface Mount Technology)管控是指针对表面贴装技术的全面管理和控制措施。
表面贴装技术广泛应用于电子产品制造中，通过对SMT工艺的全面管控，可以提高产品质量、提高生产效率、降低成本。
以下是全面SMT管控的要点：1.设立SMT工艺流程：建立和完善SMT工艺流程，确保每个步骤都具有明确的工艺要求和标准操作规程。
工艺流程包括物料接收、物料质量检验、贴装工艺流程、焊接工艺流程等。
2.质量管理：建立质量管理体系，包括原材料检验、过程监控、产品检测等环节。
制定检验标准、建立检验记录、追溯体系等，确保产品质量符合要求。
3.SMT设备维护管理：对SMT设备进行定期维护，包括设备清洁、设备校准、设备保养等。
设立设备保养记录，并进行设备运行数据的统计和分析，及时处理设备故障，确保设备正常运行。
4.物料管理：建立物料管理体系，包括库存管理、物料追溯、物料替代评估等。
对供应商进行评估和管理，确保供应的物料符合要求，防止不合格物料进入生产环节。
5.人员培训和管理：确保操作人员具备必要的技能和知识，制定并实施培训计划，包括工艺操作培训、设备维护培训等。
定期进行人员技术能力的评估和考核，提供必要的技术支持和指导，提升操作人员的综合素质。
6.SMT生产过程控制：制定和执行完善的SMT生产过程控制方案，包括工艺参数控制、过程监测、异常处理等。
针对异常情况及时响应和处理，如设立异常处理流程，制定异常处理措施。
7.统计分析和持续改进：建立并完善统计分析体系，对SMT生产数据进行收集、分析和评估。
通过统计分析结果，发现问题和隐患，并制定改进措施，持续提高生产过程和产品质量。
8.环境和安全管理：建立和执行环境和安全管理措施，包括工作场所清洁、作业操作规程、安全用电、消防设施等。
确保员工的安全和良好的工作环境。
全面SMT管控要点涵盖了从工艺流程、质量管理、设备维护、物料管理、人员培训和管理、生产过程控制、统计分析和持续改进、环境和安全管理等多个方面，通过全面管控可以提高SMT生产的质量、效率和安全性。
SMT生产流程、注意事项及质量控制点
SMT生产流程、注意事项及质量控制点SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制板上钻插装孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
具体的说，表面组装技术就是一定的工具将表面组装元器件引脚对准预先涂覆了了粘剂接剂和焊膏的焊盘图形上，把表面组装组件贴装元器件贴装到未钻安装孔的PCB表面上，然后经过波峰焊或再流焊使表面组装元器件和电路之间建立可靠的机械和电气连接。
一、SMT的特点：1. 组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2. 可靠性高、抗振能力强。
焊点缺陷率低。
3. 高频特性好。
减少了电磁和射频干扰。
4. 易于实现自动化,提高生产效率。
5. 降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
二、为什么要用表面贴装技术(SMT)？1. 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小。
2. 电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件。
3. 产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力。
4. 电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用。
5. 电子科技革命势在必行,追逐国际潮流。
三、SMT工艺流程及作用1．单面板生产流程供板印刷红胶(或锡浆) 贴装SMT元器件回流固化(或焊接) 检查测试包装2．双面板生产流程(1) 一面锡浆﹑一面红胶之双面板生产流程:供板丝印锡浆贴装SMT元器件回流焊接检查供板(翻面) 丝印红胶贴装SMT元器件回流固化波峰焊接检查包装(2) 双面锡浆板生产流程供板第一面(集成电路少,重量大的元器件少) 丝印锡浆贴装SMT元器件回流焊接检查供板第二面(集成电路多﹑重量大的元器件多)丝印锡浆贴装SMT元器件回流焊接检查包装丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
SMT贴片加工有哪些要求及注意事项

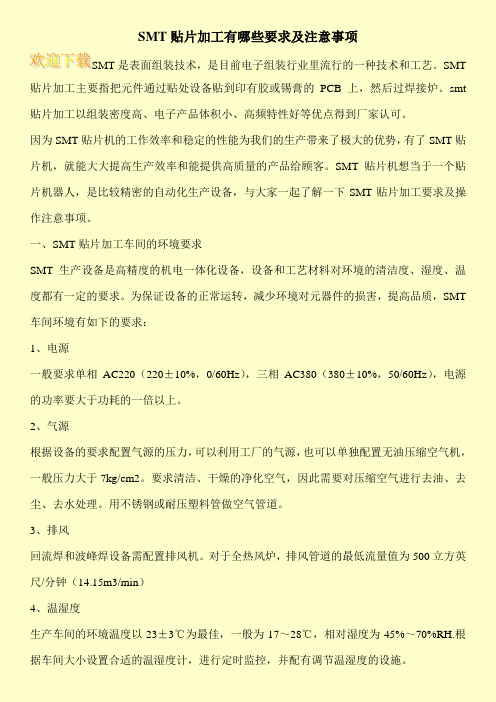

SMT贴片加工有哪些要求及注意事项SMT是表面组装技术，是目前电子组装行业里流行的一种技术和工艺。
SMT 贴片加工主要指把元件通过贴处设备贴到印有胶或锡膏的PCB上，然后过焊接炉。
smt 贴片加工以组装密度高、电子产品体积小、高频特性好等优点得到厂家认可。
因为SMT贴片机的工作效率和稳定的性能为我们的生产带来了极大的优势，有了SMT贴片机，就能大大提高生产效率和能提供高质量的产品给顾客。
SMT贴片机想当于一个贴片机器人，是比较精密的自动化生产设备，与大家一起了解一下SMT贴片加工要求及操作注意事项。
一、SMT贴片加工车间的环境要求SMT生产设备是高精度的机电一体化设备，设备和工艺材料对环境的清洁度、湿度、温度都有一定的要求。
为保证设备的正常运转，减少环境对元器件的损害，提高品质，SMT 车间环境有如下的要求：1、电源一般要求单相AC220（220±10%，0/60Hz），三相AC380（380±10%，50/60Hz），电源的功率要大于功耗的一倍以上。
2、气源根据设备的要求配置气源的压力，可以利用工厂的气源，也可以单独配置无油压缩空气机，一般压力大于7kg/cm2。
要求清洁、干燥的净化空气，因此需要对压缩空气进行去油、去尘、去水处理。
用不锈钢或耐压塑料管做空气管道。
3、排风回流焊和波峰焊设备需配置排风机。
对于全热风炉，排风管道的最低流量值为500立方英尺/分钟（14.15m3/min）4、温湿度生产车间的环境温度以23±3℃为最佳，一般为17～28℃，相对湿度为45%～70%RH.根据车间大小设置合适的温湿度计，进行定时监控，并配有调节温湿度的设施。
SMT生产流程、注意事项及质量控制点
SMT生产流程、注意事项及质量控制点SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。
表面组装技术是一种无需在印制板上钻插装孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。
具体的说，表面组装技术就是一定的工具将表面组装元器件引脚对准预先涂覆了了粘剂接剂和焊膏的焊盘图形上，把表面组装组件贴装元器件贴装到未钻安装孔的PCB表面上，然后经过波峰焊或再流焊使表面组装元器件和电路之间建立可靠的机械和电气连接。
一、SMT的特点：1. 组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。
2. 可靠性高、抗振能力强。
焊点缺陷率低。
3. 高频特性好。
减少了电磁和射频干扰。
4. 易于实现自动化,提高生产效率。
5. 降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
二、为什么要用表面贴装技术(SMT)？1. 电子产品追求小型化,以前使用的穿孔插件元件已无法缩小。
2. 电子产品功能更完整,所采用的集成电路(IC)已无穿孔元件,特别是大规模、高集成IC,不得不采用表面贴片元件。
3. 产品批量化,生产自动化,厂方要以低成本高产量,出产优质产品以迎合顾客需求及加强市场竞争力。
4. 电子元件的发展,集成电路(IC)的开发,半导体材料的多元应用。
5. 电子科技革命势在必行,追逐国际潮流。
三、SMT工艺流程及作用1．单面板生产流程供板印刷红胶(或锡浆) 贴装SMT元器件回流固化(或焊接) 检查测试包装2．双面板生产流程(1) 一面锡浆﹑一面红胶之双面板生产流程:供板丝印锡浆贴装SMT元器件回流焊接检查供板(翻面) 丝印红胶贴装SMT元器件回流固化波峰焊接检查包装(2) 双面锡浆板生产流程供板第一面(集成电路少,重量大的元器件少) 丝印锡浆贴装SMT元器件回流焊接检查供板第二面(集成电路多﹑重量大的元器件多)丝印锡浆贴装SMT元器件回流焊接检查包装丝印：其作用是将焊膏或贴片胶漏印到PCB的焊盘上,为元器件的焊接做准备。
SMT生产工艺流程及要求
标题第一章 SMT规程一．SMT生产工艺流程：第页，共页标第一章 SMT规程第页，共页题一．SMT生产工艺要求：1.领料要求：1>作业依据：生产计划通知单、配料清单2>作业注意事项：严格按配料清单所示之相关产品信息核对所领物料相关参数的符合性、包括产品型号规格、厂商、数量、包装。
对于需QC检验的物料需看是否有IQC检验合格单，不符要求者拒收。
3>作业质量要求：不接收不符合要求之物料，即领对料。
2.物料烘烤：1>作业依据：《物料烘烤作业规范》、生产计划通知单2>作业注意事项：对于生产计划通知单上要求烘烤之物料严格按照《物料烘烤作业规范》要求执行物料烘烤，并做好相关记录，烘烤完成后需经拉长确认。
3>作业质量要求：要求烘烤之物料必须烘烤、烘烤参数设置及烘烤时间要符合文件要求各种烘烤记录必须填写清晰完整，生产拉长必须对烘烤执行情况进行确认后物料方可上线生产。
3.锡膏储存：1>作业依据：《锡膏印刷作业指导书》2>作业注意事项：先进先出，做好“锡膏、红胶经管记录”，按时执行锡膏储存温度点检（要求温度为2-10摄氏度），并做好点检记录，发现温度异常时要即时知会拉长处理，用过的锡膏或红胶瓶要拧紧瓶盖。
3>作业质量要求：按时点检，保证储存温度在2-10摄氏度范围内，做好相应记录。
4.锡膏/红胶印刷: 1>作业依据：《锡膏印刷作业指导书》\《SMT红胶印刷操作规范》2>作业注意事项：a.锡膏印刷必须在下线前做好锡膏解冻（4小时以上）及搅拌工作（搅拌时间必须在10分钟以上，搅拌时力度应适中、均匀），红胶解冻时间至少为4-8小时，并要检查钢网是否为所对应的机型、以及是否符合钢网规范(如是否完整无损坏、严重变形、堵孔等)。
b.印刷工位处不能有风扇或空调对着吹风，因为风会破坏锡膏的粘着特性。
c.丝印台及钢网在印刷前需清洁干净，不得有脏物。
d.在试印和钢过程中发现钢网或其它问题导致不能正常印刷时即时知会拉长处理。
SMT工艺流程及控制要点
撑握SMT工艺流程及控制要点的意义1.准确把握各个环节的控制要点,实时控制因设备参数的异常而造成不良品的产生.2.熟悉各工段的作业要求要点及禁止事项,实时跟进改善人为因素导致的不良.3.实时注意各类不良趋向,真正做到防患未然.二.SMT工艺流程1.上扳机(投板)----锡浆印刷----CHIP料贴片----IC贴片----回流----AOI检测----ICT/FCT检测---三.工艺流程控制要点1.投板:(1)PCB板P/N (2)PCB板来料有无品质异常 (3)不能空手触摸PCB板焊盘铜箔(4)拆开包装放置时间 (5)PCB板堆放的高度 (6)投板方向,位置2.点胶或锡浆印刷:(1)机器程序软件版本 (2)刮锡机刮刀速度,气压,脱板分离速度等(3)膠水或錫漿P/N,有效期,解凍時間,攪拌時間 (4)刮錫時清洁鋼网頻率(5)點膠狀況 (6)錫漿高度,粘度監測 (7)作業時不能手触碰到錫漿3.CHIP料贴片:(1)机器程序软件版本 (2)料盘站位 (3)组件方向性 (4)物料P/N(5)核對物料及填寫上料記錄表 (6)更換物料操作的正确方法(7)确认飞达有效性及使用状况 (8)防静电措施 (9)物料追踪4.IC贴片:(1)机器程序软件版本 (2)料盘站位 (3)组件方向性 (4)物料P/N(5)核對物料及填寫上料記錄表 (6)更換物料操作的正确方法(7)确认飞达有效性及使用状况 (8)防静电措施 (9)物料追踪5.回流或波峰焊:(1)机器程序软件版本 (2)炉温曲线 (3)链条转动速度(4)炉后点检 (5)炉后板上组件的焊接状况 (6)链条宽度6.AOI/ICT/FCT检测:(1)机器程序软件版本 (2)测试样品制作和保存 (3)链条宽度(4)防静电措施7.包装:(1)包装方法 (2)包装物品与标示相一致 (3)型号区分 (4)防静电措施8.目视检查:(1)生产型号 (2)组件贴片,焊接质量状况 (3)不良问题发现及时反映。
SMT工艺基本知识介绍
检测与返修
总结词
对焊接完成的PCB进行检测，对不合格焊点 进行返修。
详细描述
在完成回流焊接后，需要对PCB进行检测， 确保焊接质量符合要求。检测过程中如发现 不合格的焊点，需要进行返修。返修过程需 谨慎操作，避免对已焊接好的部分造成损伤 或破坏。检测与返修是SMT工艺中的最后环 节，对保证产品质量和可靠性具有重要意义 。
SMT工艺常见问题及解决方案
锡珠问题
总结词
锡珠是在SMT工艺中常见的问题，表现为焊点周围出现多余的锡。
详细描述
锡珠问题通常是由于焊膏过量、印刷钢板孔径过大、贴装压力过大等因素引起的 。解决方案包括调整焊膏量、更换印刷钢板、调整贴装压力等措施，以减少锡珠 的产生。
立碑现象
总结词
立碑现象是指在SMT工艺中，片式元 件一端焊锡过多，另一端过少，导致 元件倾斜的现象。
回流焊接设备主要由传送 带、加热器和控制系统等 组成，其工作原理是通过 加热器加热PCB板，使焊 膏熔化并完成焊接。
回流焊接设备的温度曲线 设置和炉内环境对于焊接 质量和可靠性具有重要影 响。
检测与返修工具
检测工具主要包括视觉检测设备和X光检测设备等， 用于检测元器件的贴装位置、焊接质量等问题。返修 工具主要包括热风枪、电烙铁和返修台等，用于移除 和修复缺陷元器件。
02
SMT工艺流程
印刷钢板
总结词
将焊膏印刷到钢板上，为贴片提供焊料。
详细描述
在SMT工艺中，首先将焊膏通过钢板印刷的方式均匀地涂抹在钢板上，形成焊 料图案，为后续的贴片步骤提供必要的焊料。印刷钢板是SMT工艺中的重要环 节，其质量直接影响贴片和焊接的效果。
贴片
总结词
将电子元件贴装到印好焊膏的钢板上。
SMT关键工序的工艺控制
•
图2-7 各种不同形状的刮刀示意图
• (d) 印刷方式
•
①单向印刷（刮刀只能作一个方向印刷）
•
单向印刷时有一块刮刀是印刷用的，另一块刮刀是作为回
料用的；
•
②双向印刷
•
双向印刷时两块刮板进行交替往返印刷。
•
传统的印刷方式——都是开放式印刷，焊膏暴露在空气中，
在刮刀的推动下在模板表面来回滚动。有单向印刷和双向印刷
……
5. 提高印刷质量的措施
• (1)加工合格的模板 • (2)选择适合工艺要求的焊膏并正确使用焊膏 • (3)印刷工艺控制
• (1)加工合格的模板 • 模板厚度与开口尺寸基本要求: （IPC7525标准）
•
T
W
•
L
• 宽厚比: 开口宽度(W)/模板厚度(T)＞1.5
• 面积比: 开口面积(W×L)/孔壁面积[2×(L+W)×T] ＞0.66
SMT关键工序的工艺控制
SMT关键工序的工艺控制
1.印刷工艺 2.贴装元件工艺 3.焊接原理和再流焊工艺
一.施加焊膏工艺
施加焊膏是SMT的关键工序
• 施加焊膏是保证SMT质量的关键工序。目前一 般都采用模板印刷。
• 据资料统计，在PCB设计正确、元器件和印制 板质量有保证的前提下，表面组装质量问题中有 70%的质量问题出在印刷工艺。
•
(a) 垂直开口
(b) 喇叭口向下 (c) 喇叭口向上
•
易脱模
易脱模
脱模差
• 图1-5 模板开口形状示意图
3. 刮刀材料、形状及印刷方式
• (a) 刮刀材料
• ①橡胶（聚胺酯）刮刀
•
橡胶刮刀有一定的揉性，用于丝网印刷以及模板表面不太平
SMT基础工艺知识重点讲义
SMT基础工艺知识讲义一、SMT 基本知识SMT 是英文surface mounting technology的缩写，中文意思是：表面粘贴技术，他最早出现于20世纪40年代，用于军事领域是相对于传统的THT技术而发展起来的一种新的组装技术SMT主要应用于电子高科技领域,能精确的完成电子高科技产品之线路板的贴装制造.如:手机主板;PC主板;VCD ;DVD主板;手提摄像机主板等都是SMT技术下的产物。
二、SMT基本工艺流程1、单面SMT（锡膏）：锡膏印刷→CHIP 元件贴装→ IC等异型元件贴装→回流焊接2、一面SMT（锡膏），一面DIP（红胶）：锡膏印刷→ 元件贴装→回流焊接→反面红胶印刷（点胶）→元件贴装→回流焊接→DIP 手工插件→ 波峰焊接3、双面SMT（锡膏）：锡膏印刷→装贴元件→回流焊接→反面锡膏印刷→装贴元件→回流焊接注：双面双面再流焊工艺A面布有大型IC器件B面以片式元件为主充分利用PCB空间，实现安装面积最小化，工艺控制复杂，要求严格常用于密集型或超小型电子产品，如：手机、MP3、MP4 等三、各工序的介绍一、锡膏印刷：1，锡膏成份：锡膏主要由金属合金颗粒；助焊剂；活化剂；粘度控制剂等四部份组成。
其中金属颗粒约占锡膏总体积的90。
5%。
我们常用的锡膏型号有：有铅：GW-9008、GW-9018、GW-9038、GW-9058、GW-9068等，其金属成分为：63Sn/37Pb; 62Sn/36Pb/2Ag （GW-9068）；无铅：WTO-LF2000（有96.5Sn/3.0Ag/0.5Cu和95.5Sn/3.8Ag/0.7Cu）、WTO-LF2001（42 Sn/58Bi）、WTO-LF2002(96.5Sn/3.5Ag )等2，锡膏的储存和使用：锡膏是一种化学特性很活跃的物质，因此它对环境的要求是很严格的。
一般在温度为2℃-10℃，湿度为20%-21%的条件下有效期为6个月。
