ECO-1010电子调节器静态测试仪使用手册
防静电专用测试仪使用操作指导书
****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。
5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。
5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。
5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。
5.4.1设备功能简介、面板使用和其它。
5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。
5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。
5.5. 静电消除测试仪MODEL 158使用。
5.5.1设备功能简介、面板使用和其它。
5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。
5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。
5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。
1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。
G1010 Mark 2氧分析仪操作手册 - 130-0016第六版
G1010 Mark 2氧气分析仪操作手册130-0116 第六版此手册包含有重要的健康及安全信息G1010 Mark 2 氧气分析仪手册概述此系列氧气分析仪是由微处理器控制的，其良好的运行和丰富的特性是同等价位的同类产品所无法比拟的。
它的显示器能在约五、十进制的范围（与具体型号有关）内自动换档显示，其报警和模拟输出都是用户可编程的。
有四种传感器类型以检测多种不同背景气中从100%到低ppm浓度的氧。
安全和EMC信息请在安装前仔细阅读此部分内容。
此仪表满足如下欧洲指令的要求，但安装者有责任确保遵循特殊安装的安全标准及EMC指令要求。
G1010系列气体分析仪安全这些仪表遵循应用安全标准EN61010（93）修改93/68/EEC后的欧洲低压指令73/23/EEC。
只有相关的合格人员才可对其进行安装和维修。
电磁兼容性仪表符合EN50270：1999 – ‘EMC（电磁兼容性） - 检测分析可燃气体、有毒气体或氧气的电气设备的要求。
130-0116 第 6 版第 1 页 / 共 18 页第 1 部分安装5 1.1拆装检查5 1.2 安装 5 1.3 电源 5 1.4 电气连线 5 1.5 EMC安装要求 5 1.6 布线 5 1.7 连接样气 5 1.8 传感器特性7 1.8.1 E型传感器7 1.8.2 H、N和L型传感器7 1.9 传感器安装8 1.9.1 H、N和L型传感器8 1.9.2 E型传感器8 1.10 报警触点8 1.11 安装连接远程传感器型8 第 2 部分调试10 2.1 开机10 2.2 编程10 2.2.1 报警1 – 设定值10 2.2.2 报警1 – 模式10 2.2.3 报警1 – 迟滞10 2.2.4 模拟输出 – 上限对应浓度值10 2.3 传感器故障检测11 2.4 通入样气11 2.5 错误'HELP'信息11第 3 部分维护和校验检查13 3.1 传感器的典型寿命13 3.1.1 传感器失效模式13 3.2 校验13 3.2.1 校验周期13 3.2.2 接通校验气、管路等13 3.2.3 校验使用N和E型传感器的仪表13 3.2.3.1 校验气浓度13 3.2.3.2 校验方法14 3.2.4 校验使用L和H型传感器的仪表14 3.2.4.1 校验通常检测50ppmO以上的仪表1423.2.4.2 校验通常检测50ppmO以下的仪表1423.3 传感器更换 – 概述15 3.3.1 更换/连接传感器15 3.3.1.1 更换N、H和L型传感器15 3.3.1.1.1 为使用N、H和L型传感器的分析仪设定零点补偿16 3.3.1.2更换E型传感器16 3.3.1.2.1为使用E型传感器的分析仪设定零点补偿16 3.3.1.3 安全和旧传感器的废弃17第 4 部分备件和维修184.1定购备件18 4.2 传感器的存放18第 2 页 / 共 18 页 130-0116 第 6 版显示多位LCD – 字符高度12.7mm显示范围和分辨率E型传感器仪表 – 显示范围从0.01%到100.0%。
Testomat ECO中文说明书(简版)
LV2 报警值
监测中指示灯
1. 灯信号呈红色，显示测定值超过报警点，继电器正在动作；呈绿色则解除，即低于报警点。 2.测定值 当测定值低于测量范围下限，则显示如：M1:<0.89 ppm。 当测定值高于测量范围上限，则显示如：M1:>8.93 ppm。 3.报警点的数值分别显示于最下面一行，可以修改。 4.故障信息(红灯)及正在进行监测的灯信号： 同时功能故障的指示会出现在屏幕上，想要消除灯信号，唯有更正故障的功能后，再按下手动 解除报警按钮，才能恢复。
三、基本操作步骤及注意事项：
1.进入“M”所有设定的参数进行修改的入口。 2.进入“M”以后，可以由箭号按键来选择要设定的参数来进行修改，被选定的功能，字体会明显 变大，按 ENTER 键，则“*”星型记号就会停留，表示设定完成。再按 M 键跳出，回到主显示 屏，仪器就会自动开始。 3.Testomat ECO 功能设计因应各种不同需求，因此相当庞大，用户可参考原厂操作说明，作最 佳的应用。 以下仅就基本功能略述其使用方法，其余功能可以此类推。 注意事项： 检查所有管路是否漏水。特别注意，测试水进水是否畅通。 前置水压调节阀是否恰当。 (1)设定参数的步骤，必须在 M 功能下，方可执行。 (2)为避免不当的加药，请进入手动 STANDBY 状态。纠正完毕，请回复至自动 Auto。 (3)注意温度是否过高，影响仪器正常操作。
100flushflashchamberdrainchamberfillchambergermanenglishfrenchitalian保养维护程序选择剂量冲洗冲洗测量槽手动操作语言选择自我诊断功能排水填充测量槽德语英语法语意大利语错误信息故障排除ffdosingpump剂量泵功能错误cancelwithhornkey用喇叭键取消检查计量泵的线是否正确连接mfturbid测量错误混浊cancelwithhornkey水太混浊太脏measuringrangeexceeded超出测量范围更换其他型号试剂lowwaterpressure低水压cancelwithhornkey进行调整ffoutlettodrain排放功能错误cancelwithhornkey即使led流出灯out水仍然在测量槽内更换阀reagentlow试剂不足cancelwithhornkey检查试剂高度如果需要的话更换试剂mfdirtiness测量错误
综合测试仪器操作指导书
4 Charge: Yes 是否进行放电测试
5 Discharge: Yes 是否进行充电测试
6 Over current：Yes 是否进行电流测试
7 ID1 ： NO 是否进行识别电阻R1测试
8 ID2 ： NO 是否进行识别电阻R2测试
9 Vol-Min: 3.00V 设置电压下限值
泰斯电池综合测试仪作业指导书
编写人： 日期：
审核人： 日期：
批准人： 日期：
文 件 修 改 记 录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文 件 发 放 范 围
□总经办□PMC部□财务部
□销售部□品管部□生产部
□技术研发部□行政人事部
受控印栏
非受控印栏
作废印栏
1.0目的
规定操作行为，指导正确的操作方法，防止工伤事故的发生，保证设备的正常运转，
10 Vol-Max:4.20V 设置电压上限值
11 IMP- Min ：50mΩ设置内阻下限值
12 IMP-Max ：160mΩ设置内阻上限值
13 OVC- Min ：2.0A 设置过电流保护下限
14 OVC -Max ：6.0A 设置过电流保护上限
15 R1-Min: 8.0KΩ设置识别电阻R1下限
1 TEST Fail : Vol LOW 表示电压低
2 TEST Fail : Vol HIGH 表示电压高
3 TEST Fail : IMP LOW 表示内阻低
4 TEST Fail : IMP HIGH表示内阻高
5TEST Fail : CHARGE ERR 表示充电故障

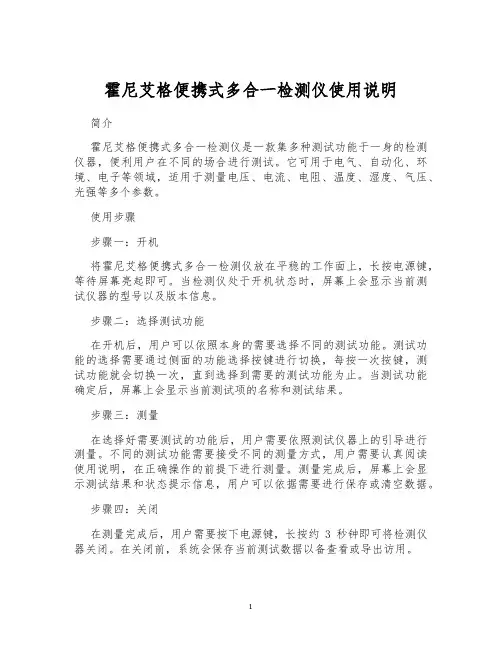

霍尼艾格便携式多合一检测仪使用说明
霍尼艾格便携式多合一检测仪使用说明简介霍尼艾格便携式多合一检测仪是一款集多种测试功能于一身的检测仪器，便利用户在不同的场合进行测试。
它可用于电气、自动化、环境、电子等领域，适用于测量电压、电流、电阻、温度、湿度、气压、光强等多个参数。
使用步骤步骤一：开机将霍尼艾格便携式多合一检测仪放在平稳的工作面上，长按电源键，等待屏幕亮起即可。
当检测仪处于开机状态时，屏幕上会显示当前测试仪器的型号以及版本信息。
步骤二：选择测试功能在开机后，用户可以依照本身的需要选择不同的测试功能。
测试功能的选择需要通过侧面的功能选择按键进行切换，每按一次按键，测试功能就会切换一次，直到选择到需要的测试功能为止。
当测试功能确定后，屏幕上会显示当前测试项的名称和测试结果。
步骤三：测量在选择好需要测试的功能后，用户需要依照测试仪器上的引导进行测量。
不同的测试功能需要接受不同的测量方式，用户需要认真阅读使用说明，在正确操作的前提下进行测量。
测量完成后，屏幕上会显示测试结果和状态提示信息，用户可以依据需要进行保存或清空数据。
步骤四：关闭在测量完成后，用户需要按下电源键，长按约3秒钟即可将检测仪器关闭。
在关闭前，系统会保存当前测试数据以备查看或导出访用。
功能介绍霍尼艾格便携式多合一检测仪可以进行多种测试，以下是紧要的测试功能：电压测试在电压测试功能下，用户可以通过引入被测电路后，通过检测仪器来测量目标电路的电压值。
在使用时需要注意的是：•需要正确接线，注意极性•测量范围需要正确设置电流测试在电流测试功能下，用户可以通过引入被测电路后，通过检测仪器来测量目标电路的电流值。
在使用时需要注意的是：•需要正确接线，注意极性•测量范围需要正确设置电阻测试在电阻测试功能下，用户可以通过引入被测电路后，通过检测仪器来测量目标电路的电阻值。
在使用时需要注意的是：•需要正确接线•测量范围需要正确设置•对于高阻电路需要进行放电温度测试在温度测试功能下，用户可以通过引入被测物体后，通过检测仪器来测量目标物体的温度值。
空气质量检测仪使用说明书
分光打印室内空气检测仪（电脑版可调式六合一中文显示分光光度打印室内空气检测仪器）数据可调型使用说明书尊敬的客户：您好！为保证您在使用过程中具有更好的安全性和有效性，请您务必注意以下事项：1．为了确保您能够正常操作，在使用仪器前，请仔细阅读仪器使用说明书。
2．我公司仪器以便于携带和现场快速检测为其主要特点，对被测样品的品质和安全能够实现快速现场检测；其检测结果可以作为法律裁决的前期基础参考数据。
3．仪器所用试剂为化学药品，绝对禁止儿童及无关人员接触试剂，否则发生意外责任恕请自负。
4．使用仪器须知：检测结束后，必须关闭所有仪器设备的电源，以免发生以外。
注意吸收瓶和仪器的连接，防止倒吸，损毁仪器。
启动仪器之前注意胶管位置，避免触地，防止异物吸入。
不要在没有流量或流量很小的情况下长时间让气泵处于工作状态，以免影响机器寿命。
仪器工作时要保持水平。
防止仪器剧烈振动。
切开检测管时注意伤手，玻璃渣要妥善处理。
使用三脚架时注意平衡。
仪器特点▲多功能：可检测室内空气中的甲醛、苯、氨、甲苯、二甲苯、TVOC有害气体。
▲流量稳定：为了适应室内环境监测的需要，该仪器采用了大流量泵，可调阻力流量计，具有流量稳定，精度较高的特点，能很好适应苯、氨、甲苯、二甲苯、TVOC 等检测管有较大采样阻力的情况；▲自动控制：可在0~99小时内任意设定时间，操作方便、直观。
在控制面板设定采样时间，采样结束时自动停止工作。
时间精度高，采样误差不超过0.1秒；▲温、湿度指示：面板上可以显示检测现场的温度及湿度，可以直观地反映采样现场的环境状况（可选）。
▲现场测定甲醛含量。
▲甲醛超限声、光报警提示。
▲现场热敏打印定制格式的检测报告。
▲轻便：本仪器体积小，重量轻，携带方便。
▲电源：接220V交流电，强电、弱电分别独立控制。
▲包装：仪器的外包装为小型铝合金手提箱。
▲采样支架：另外配有采样三脚架，方便调整采样高度。
（可选）技术指标1．测试项目：甲醛、苯、氨、甲苯、二甲苯、TVOC2. 测量范围：甲醛（0.01~1.2mg/m3）苯（0.05~4mg/m3）氨（0.05~ 3mg/m3）甲苯（0.05~4mg/m3）二甲苯（0.05~4mg/m3）TVOC（0.05~4mg/m3）3. 流量范围：流量6X2.5升/分4. 光源：LED硅光二极管，波长630nm5. 准确度：甲醛测量精度≤2%.6. 现场热敏打印定制格式的检测报告7. 流量稳定性：>95%8. 定时控制：0—99小时9. 功率：120W10. 电源：220V交流电11．主机标准尺寸：410×280×145(mm)12.操作面板尺寸：400×270（mm）13. 重量：6kg14. 蓝色背景灯屏，便于阴暗天气使用15. 可同时检测6种气体仪器操作仪器分为定时操作区、甲醛流量调节区、甲醛测定区三个部分，通过定时操作可以设定各个检测项目所需要的的检测时间，检测甲醛时可以通过向左向右调节流量计下方的圆形旋扭来调整检测甲醛时每分钟的空气通过量，甲醛测定区通过操作可以进行甲醛测定、打印等工作。
测试仪使用说明书
转辙机综合测试仪使用说明书一、开机/关机1．开机按下键并保持2-3s后，仪器开机并开始初始化自检，自检期间蜂鸣器鸣响。
初始化完毕后进入主菜单，蜂鸣器停止鸣响，进入主菜单开机完毕。
主菜单显示当前存储器通道号、当前道岔号、当前日期、时钟及电池电量。
2．关机在任意状态下，按下键后仪器即时关机，关机后关闭所有电源。
并将部分设定内容存储。
二、设定内容及操作方法1．显示液晶对比度当显示液晶受温度、光照等因数造成显示不清时，你可以通过设置液晶的显示对比度进行修正。
在主菜单下按键及键可调整液晶的显示对比度。
设定内容可自动保存。
2．显示液晶辅助背光开关当使用环境的光线不足、能见度较低，你可以开关液晶的辅助背光。
在主菜单下按键及键可开关液晶的辅助背光。
设定不可保存。
3．修改当前通道在自动、手动、显示等菜单中按键及键可改变当前的默认存储通道。
4．设置菜单在主菜单下按键后进入设置菜单，你可以在此菜单中修改道岔号、当前时钟、打印数据间隔。
1)改变当前的道岔号在设置菜单中选择1进入。
显示当前的道岔号，随光标位置输入新的道岔号后按确定完成修改。
2)调整日期、时钟在设置菜单中选择2开始进行调整。
随光标位置输入新的日期、时间后按确定完成修改。
3)修改打印数据间隔在设置菜单中选择3进行修改。
首先显示的是当前的打印数键或键来进行修改，设定范围为0.15s – 0.9s，设定间隔为 0.15s。
三、电池充电当电池电量降至30 %时，仪器的蜂鸣器鸣响，电池欠电报警，请立即停止使用，并请及时充电。
当可能较长时间不用时，请带电保存。
并请每3个月充电一次。
电池的充电时间为12-16 小时。
四、连接、联线请将综合测试线的电压测试线并接在转辙机电机电源线的任意两相上。
请将综合测试线的电流测试线串接在转辙机电源线的回路中。
请将综合测试线的时间测试线接在转辙机到位闭合的一组备用接点上。
请将拉力传感器替换转辙机与安装装置的连接销后用联线与仪器连接。
请将压力传感器替换转辙机被测压力腔侧的二动调节阀后用联线与仪器连接（只限于电液转辙机）。
空气压力测试仪操作说明
空气压力测试仪操作说明一、引言空气压力测试仪是一种用于测量和监测气体或液体压力的设备，广泛应用于各个领域，如工业、医疗、环保等。
本文将详细介绍空气压力测试仪的操作说明，包括准备工作、仪器设置、测试步骤和注意事项。
二、准备工作在进行空气压力测试之前，我们需要做一些准备工作，以确保测试的准确性和安全性。
1. 确保测试仪器处于正常工作状态：检查电源、传感器和仪器显示屏是否正常运行，如发现异常情况，请及时联系维修人员处理。
2. 校准测试仪器：在每次使用前，务必进行仪器校准，以确保测试结果的准确性。
校准过程通常需要参考仪器说明书或联系供应商获取相应的校准方法。
3. 验证测试环境：测试环境应符合相应的标准和要求，如温度、湿度等。
确保测试区域通风良好，并远离易燃、易爆物品。
三、仪器设置在进行空气压力测试之前，我们需要正确设置测试仪器，以满足测试需求。
1. 连接传感器：将传感器正确连接到测试仪器上，确保连接稳固可靠。
2. 设置单位和量程：根据需要，选择合适的单位和量程进行测试。
例如，压力单位可选择千帕、巴、psi等，量程可根据被测对象的压力范围进行调整。
3. 调整触发标准：根据测试要求，设置触发标准，确定什么样的压力值将触发测试仪器进行记录和报警。
四、测试步骤1. 开启测试仪器：按下仪器的电源开关，等待仪器启动。
2. 设置测试参数：根据需要，设置测试参数，如采样时间间隔、记录方式等。
3. 定位传感器：将传感器正确安置于被测对象上，并确保与被测对象之间没有漏气或松动。
4. 开始测试：按下测试仪器的“开始”按钮，开始进行压力测试。
在测试过程中，仪器将自动记录压力数值，并根据设定的触发标准进行报警。
5. 停止测试：测试完成后，按下测试仪器的“停止”按钮，结束测试。
可以将测试结果导出保存，以供后续分析和参考。
五、注意事项在进行空气压力测试时，我们需要注意以下事项，以确保测试的准确性和安全性。
1. 保持稳定：在进行测试时，保持被测对象的稳定状态，避免产生干扰或漏气现象。
安立通Eco产品MT8510A服务测试仪说明书
The MT8510A Service Tester is designed for failure diagnosis of mobile terminal conforming to the 3rd-generation communica-tion system, W-CDMA.Along with the popularization of mobile equipment, especially mobile phones in recent years, the mobile terminal is becoming more and more close to the users’life.This trend enhances the importance of after-sales service that bears the reliability of mobile terminal day by day.The MT8510A features simple operability without requiring any expertise on mobile terminal, test contents conforming to the envi-ronment where mobile terminal is used and network administration support by remote control.It is useful at after service points of mobile terminal, ranging from sales points of mobile phones (service points) to repair/adjustment points (service centers).Simple operabilityTesting starts only by selecting the mobile equipment model on LCD of the mainframe and then pressing a START button.After the test, evaluation results are immediately displayed on LCD and LED.The results are printed out when the setting ofbuilt-in printer is ON.Power switchBuilt-in printer:For test result display Setup buttons for built-in printer START button:For test start STOP button:For test endUP/DOWN button:For selection of settingsENTER button:For fixation of settings Earphone jack:For voice testLCD :Parameter selection and result display LED (red):Lights during failure evaluation LED (green):Lights during normal evaluation LED (orange):Lights during test123456789101112Upper:MA8120A (Sold separately)Lower:MT8510ATest contentsFor accurate decision of defective mobile terminal as “defective”,it is necessary to perform measurements in the environment similar to the field where mobile equipment is actually used.•Protocol testThe MT8510A performs call connection/disconnection with mobile terminal by functioning as a base station simulator and makes the decision of [process succeeded/failed].The MT8510A is capable of performing evaluations to indi-vidual call process of [location registration], [origination],[termination], [disconnection from mobile terminal] and [dis-connection from network].•Performance testMobile equipment and base stations are combined by air con-nection.Accordingly, tests should be conducted under the sim-ilar environment.Comprehensive evaluation including mobile terminal’s antenna is achieved by setting the mobile terminal in shield box with a built-in wide band antenna (MA8120A, separately sold) and conducting performance test under air connection between mobile terminal and MT8510A.It is also possible to perform tests by connecting mobile equipment and MT8510A with a cable.The MT8510A performs each test of max.output power,closed-loop power control, modulation accuracy and frequency error as failure evaluation of mobile equipment’s transmitter,and Bit Error Rate (BER) test in loop-back status as failure evaluation of mobile terminal’s receiver.In each performance test, test item selection and evaluation threshold setting are created/saved in file format (test parame-ter) with remote control software of standard attachment.Also,Anritsu is able to create the test parameters.Please contact Anritsu sales representative for detail.Network support by remote controlNetwork administration of MT8510As, allocated in each ser-vice point and service center, is convenient for efficient operation.The installation of remote control software (standard attach-ment) in a PC enables remote controlling of testexecution/stop, MT8510A setups such as IP address setting and downloading of MT8510A mainframe firmware and test parameters.MA8120AMT8510ASpecificationsFrequency Transmitter:2110 to 2170 MHz Receiver:1920 to 1980 MHz, Setting resolution:200 kHz I/O connector N type, Impedance:50 Ω, VSWR:≤1.50Frequency:19.2 MHzReference Starting characteristics:≤±5 x 10–8(after 5 min.warm-up, referenced to frequency after 24 hour warm-up)oscillatorAging rate:≤±1 x 10–8/day, ≤±8 x 10–8/year (referenced to frequency after 24 hour warm-up)TotalTemperature characteristics:≤±3 x 10–8(0˚ to +70 ˚C, referenced to frequency at 25 ˚C)Reference signal output:BNC type, Impedance 50 ΩOutput level Level range:–110 to –45 dBm, Resolution:0.1 dB Accuracy:±1.5 dB (–110 to –45 dBm)Input level Level range:–30 to +27 dBmMeasurement accuracy ∗:±1.0 dB (0 to +27 dBm), ±1.2 dB (–20 to 0 dBm), ±1.5 dB (–30 to –20 dBm)Protocol testLocation registration, origination, termination, disconnection from mobile terminal, disconnection from network Test itemPerformance test Max.output power, closed-loop power control, frequency error, modulation accuracy BER test by loop back Communications testVoice Communications test by tester loop back (echo back)DisplayLCD:16 x 2 characters, LED:Testing (orange), Pass (green), Fail (red) External interface Ethernet 10BASE-T/100BASE-TXPowerInput voltage:AC 100 to 120 V/200 to 250 V , automatic selection, 47.5 to 63 Hz Dimensions and mass320 (W) x 134.5 (H) x 350 (D) mm, ≤6 k gOperating temperature range Operating:0˚ to +50 ˚C, Storage:–20 to +60 ˚CEMC EN61326:1997/A1:1998 (Class A), EN61000-3-2:1995/A2:1998 (Class A), EN61326:1997/A1:1998 (Annex A)LVD EN61010-1:1993/A2:1995 (Installation Category II, Pollution degree 2)Other Self-diagnostic function∗: 25 ±5 ˚COrdering informationPlease specify model/order number, name and quantity when ordering.∗1 This is essential software for call processing with W-CDMA mobile terminal.∗2 Recommended Remote PC spec.Interface :10BASE-T/100BASE-TXOS:Windows98/ME/2000, Windows NT4.0, CPU:≤400 MHz, Memory:≤64 MB, HDD:≤25 MBModel/Order Main frame MT8510AService TesterSoftwareMX851020AW-CDMA Call Processing Software ∗1Standard accessories Power, 2.6 m: 1 pc F0023Fuse, 3.15 A:1 pc J1109B 10BASE-T cross cable, 3 m: 1 pcZ0618Printer sheet, 5 roll:1 set W2094AE MT8510A operation manual (CD-ROM): 1 copy W2095AE MT8510A quick start manual: 1 copyMX851000A W-CDMA SoftwareMX851010AMT8510A Remote Control Software ∗2Application partsP0019TEST USIM 001J1110B 10BASE-T straight cable, 5 m J1158A UE I/F cable, 1.5 mJ1159A Coaxial cord, 1.5 m BA-A858Adaptor (N-P · SMA-J)ANRITSU CORPORATION5-10-27, Minamiazabu, Minato-ku, Tokyo 106-8570, Japan Phone:+81-3-3446-1111Telex:J34372Fax:+81-3-3442-0235•U.S.A.ANRITSU COMPANYNorth American Region Headquarters1155 East Collins Blvd., Richardson, TX 75081, U.S.A.Toll Free:1-800-ANRITSU (267-4878)Phone:+1-972-644-1777Fax:+1-972-671-1877•CanadaANRITSU ELECTRONICS LTD.700 Silver Seven Road, Suite 120, Kanata, ON K2V 1C3, CanadaPhone:+1-613-591-2003 Fax:+1-613-591-1006•BrasilANRITSU ELETRÔNICA LTDA.Praia de Botafogo 440, Sala 2401 CEP 22250-040, Rio de Janeiro, RJ, Brasil Phone:+55-21-5276922 Fax:+55-21-537-1456•U.K.ANRITSU LTD.200 Capability Green, Luton, Bedfordshire LU1 3LU, U.K.Phone:+44-1582-433200 Fax:+44-1582-731303•Germany ANRITSU GmbHGrafenberger Allee 54-56, 40237 Düsseldorf, Germany Phone:+49-211-96855-0 Fax:+49-211-96855-55•FranceANRITSU S.A.9, Avenue du Québec Z.A.de Courtabœuf 91951 Les Ulis Cedex, FrancePhone:+33-1-60-92-15-50Fax:+33-1-64-46-10-65•ItalyANRITSU S.p.A.Via Elio Vittorini, 129, 00144 Roma EUR, Italy Phone:+39-06-509-9711 Fax:+39-06-502-24-25•SwedenANRITSU ABBotvid Center, Fittja Backe 1-3 145 84 Stockholm,SwedenPhone:+46-853470700 Fax:+46-853470730•SpainANRITSU ELECTRÓNICA,S.A.Europa Empresarial Edificio Londres, Planta 1, Oficina 6 C/ Playa de Liencres, 2 28230 Las Rozas.Madrid,SpainPhone:+34-91-6404460Fax:+34-91-6404461•SingaporeANRITSU PTE LTD.10, Hoe Chiang Road #07-01/02, Keppel Towers,Singapore 089315Phone:+65-6282-2400 Fax:+65-6282-2533•Hong KongANRITSU COMPANY LTD.Suite 719, 7/F ., Chinachem Golden Plaza, 77 Mody Road, Tsimshatsui East, Kowloon, Hong Kong, China Phone:+852-2301-4980Fax:+852-2301-3545•KoreaANRITSU CORPORATION14F Hyun Juk Bldg.832-41, Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone:+82-2-553-6603Fax:+82-2-553-6604˜5•AustraliaANRITSU PTY LTD.Unit 3/170 Forster Road Mt.Waverley, Victoria, 3149,AustraliaPhone:+61-3-9558-8177Fax:+61-3-9558-8255•TaiwanANRITSU COMPANY INC.7F , No.316, Sec.1, NeiHu Rd., Taipei, Taiwan Phone:+886-2-8751-1816Fax:+886-2-8751-1817Specifications are subject to change without notice.030123。
静电场测试仪中文说明书
六. 仪器校正……………………………………………………………12
-3-
EFM 022 CPS 操作说明-APS-10
一. 产品描述 EFM022采用旋转叶片式探头测量场强, 旋转叶片式设计比振动式灵敏度高, 更适合连续 性长时间测量. 仪器外壳为EMV塑料, 有效屏蔽信号干扰. 测量值显示在液晶屏幕上, 屏幕第一行显示选定的测试距离, 第二行显示测量值. 产品特性: l 自动将场强V/m根据选定的测试距离转换为静电位V(伏) l 测量前不需要清零 l 单键操作, 非常简单 l 电池过低, 自动关机; 待机时间超过5分钟自动关机 l 可转换成CPS模式以测量静电消除器的散电时间和离子平衡度 产品尺寸: 70 x 122 x 26mm(L x B x H) 产品重量: 130克 测量误差: <5% 9V Alkaline电池或NiMH可充电池 电池连续工作时间: 10小时 测试范围: 测试距离 1 cm 2 cm 5 cm 10 cm 20 cm CPS 模式
-7-
EFM 022 CPS 操作说明-APS-10
三. 产品维护 不要接触探测头, 防止灰尘, 油漆, 液体等物掉进探测头, 长时间使用后可用洁净棉签和 纯净酒精清洁探测头. 注意! 清洁探头时必需小心, 一旦旋转叶片失去平衡会造成测试误差甚至故障
清洁探测头叶片(图 3) 当”Low Battery”显示时, 需更换 9V Alkaline 或 NiMH 电池. 清零调节: 正常情况下, 仪表不需清零, 长时间使用后如果开机屏幕不能显示 U=000, 可 用十字小起子插入仪器右側面清零孔, 旋转内部调节螺丝强制清零. 精度调节: 仪表左侧面 QC 标签后面有一个精度调节孔, 校正仪表时可用十字小起子插 入该孔, 旋转内部调节螺丝来调节测试精度.
