燃气热水器比例阀工作原理
燃气热水器水压调节阀工作原理_解释说明以及概述
燃气热水器水压调节阀工作原理解释说明以及概述1. 引言1.1 概述在燃气热水器的运行过程中，水压调节阀起着非常重要的作用。
它通过监测和调整燃气热水器内水的流动压力，确保设备正常工作并提供稳定的热水供应。
本文将深入探讨燃气热水器水压调节阀的工作原理、构造、作用以及应用实践案例分析。
1.2 文章结构本文主要分为四个部分来进行介绍。
首先，在第二部分中，我们将详细解释燃气热水器水压调节阀的工作原理，并介绍其构造和组成部件。
然后，在第三部分中，我们将探讨燃气热水器水压调节阀的作用与重要性，包括保护设备安全运行、提高使用者舒适度以及减少能源浪费和损失等方面。
接下来，在第四部分中，我们将通过实际案例分析商业建筑、家庭生活以及工业领域中对于燃气热水器水压调节阀的应用情况。
最后，在第五部分中，我们将得出结论并提供一些展望，以进一步阐述燃气热水器水压调节阀的意义和前景。
1.3 目的本文的目的在于全面介绍燃气热水器水压调节阀的工作原理、作用以及应用实践，以帮助读者更加深入了解该设备，并为相关领域的从业人员提供参考。
通过对其原理解释和实际应用案例分析，我们可以认识到燃气热水器水压调节阀在保障设备安全、提高使用体验和降低能源消耗方面的重要性。
希望本文能够为读者提供有益的知识和见解，促进该领域技术的发展与创新。
2. 燃气热水器水压调节阀工作原理：2.1 工作原理解释：燃气热水器使用燃气或电能来加热水，但由于供水管道中的水压可能会不稳定，高压或低压都会对设备造成损坏或效果不佳。
为了解决这个问题，燃气热水器内部配备了水压调节阀。
水压调节阀是一种用于控制和稳定供给给定工作条件下的恒定输出水压的装置。
它通过检测进入设备的水压，并根据需要调整出口处的放量阀门或其他组件，以使出口流量保持稳定。
这样可以确保燃气热水器在任何时候都能以适当的压力加热和供应足够的热水。
2.2 调节阀的构造和组成部件：一个典型的燃气热水器中使用的水压调节阀包括以下几个主要部分：a. 传感器：负责测量进入设备的供水管道中的实际压力。
燃气热水器比例阀工作原理及产品介绍培训
三、结构及分类对比
3.5 动线圈燃气比例阀
阀口 阀塞
线圈 磁铁 铁芯
F磁 = P1( S皮 - S口 ） + P2 ( S口 + πD2/4） - F皮膜拉 G
①工作原理： 线圈通电后，在磁铁、铁芯作用下，线圈会 向上运动，推动阀塞，通过调节电流来改变 电磁力，从而调节阀口和阀塞的开度大小； 比例阀电流方向不分正负； ②优点： 电流调节二次压的回差较小(磁滞小，无弹簧 元件的弹性回差，一般±25Pa左右)，能满足 多升位共用一个阀的功能； ③缺点： 通过线圈运动来调节压力，线圈质量不能太 重，限制了最大调节电流，一般是0～ 150mA，可调节电流范围较窄相对应的控制 板需要较高的精度，产品初始位置不可调节， 个体间二次压差异较大，成本不菲。
2.2 燃气比例阀功能定义
定义: 对燃气输出进行压力调节,以达到较为稳定的无阶梯状流量的器件。 简称: PCV (Proportional Control Valve)。 通常由1个控制阀和2~3个开关阀(标准、安全性考虑)共同组成。
功能: a.比例调节燃气流量作用(I - P2特性)。 b.对通路燃气输出起稳压作用(P1-P2特性)。 c.通道的开关，打开/关闭燃气作用。
调节零位调节器
调节比例调节器
三、结构及分类对比
3.9.1 气控燃气比例阀内部框图介绍
部件作用： EV1控制第一道燃气阀 门开启，走红色箭头。 EV2控制空气信号是否 传输到第二道燃气阀门， 控制第二道燃气阀门开 启，走蓝色箭头。 零位调节器：决定有空 气信号时，第二道燃气 阀门开启。 比例调节器：调节燃气/ 空气压力比，一般0.5-1。
设计关键在于限流环选择：感觉燃气/空气比例调节旋钮调节作用不大时：若CO2含量偏高，则需减小 限流环内径；若CO2含量偏低，则需增加限流环内径；限流环内径通过多次试验确定。 调节过程：①
家用燃气热水器结构、工作原理、配件介绍、常见故障处理
检查方法：打开热水阀门，在风机转动后，报故障之前使用万用表检查点火器连接线的输入电压是否正常；如电 压正常，还可以拔下点火针的连接线，线头放在距离水箱/燃烧器等金属部位3-5毫米处，开水后目测线头和金属 之间的电火花是否正常。
主要配件-变压器
名称
功能参数
变压器
老款机型有单独的变压器，新款机型变压器集成在主板上面。 主要功能：给其他配件（如风机、脉冲等）提供合适的工作电压。 常见问题： 输出电压不对或无电压输出，导致机器不能正常工作。
水流量传感器
启动流量是3升/分钟），则主板不会供电给其他配件，机器开水无 反应。
常见问题：
1、水流转子卡滞，机器开水无反应； 2、霍尔元件损坏，没有水流量信号反馈给主板，机器开水无反应。
检查方法： 大部分水流量传感器霍尔件有三根线，红黑线是由主板供电给霍尔件，黄黑线是由霍尔件反馈脉冲信号给主板。 （不同品牌商产品的连接线颜色、电压会有不同） 正常情况下，机器通电状态时，使用万用表检查水流量霍尔件的红黑线之间应有DC5/12V电压输入；在有水流通 过时，黄黑线应有DC2.5V左右的脉冲电压输出（指针式万用表检测不了）。
否正常
第十二步
风机后清扫， 机器结束工作
第八步
主板计算 调整比例阀、直流
风机供电电压
第十一步
主板停止供电给 比例阀组件，机
器停止燃烧
第九步
水温达到设置温度
第十步
关掉出水阀 水流量传感器信
号停止
工作原理-冷凝型燃气热水器
冷凝型燃热多了一个冷凝换热 器，可以利用高温烟气的热量 对冷水进行预热，热效率高， 节能环保。 排烟温度低，烟管安装时可以 内低外高； 机器下方会有一个冷凝排水口， 需安装包装箱内的冷凝排水管 至地漏。
恒温燃气热水器工作原理介绍
恒温燃气热水器工作原理介绍一、恒温燃气热水器工作原理—传感器的工作原理在使用恒温燃气热水器之前，要确定已经接通了电源，同时进水阀和进气阀都处于开启的状态，这个时候可以将热水阀打开，之后水就会进入到热水器中，通过水量传感器流向热交换器中的加入水管中。
而在水流经过水量传感器的时候，其内部的磁性转子就会转动，集成元件会发出电脉冲，并送将感应结果传达至电脑。
二、恒温燃气热水器工作原理—燃烧器的工作原理在水流量传感器中的转子的转速达到一定数值的时候，电脑会让燃烧用风机启动，风机的内部安装了集成元件，在风机的转速达到一定水平的时候，燃气主气阀以及燃气阀会打开，然后燃气会进入到燃烧器中，通过控制电路将燃烧指示灯点亮，这样就可以让燃烧继续下去，从而让水温得到提升。
风机霍尔是安装在风机里面的支架上的，通过感应磁场变化来确定风机转不转.(有些机器使用风压开关,控制器驱动风机组件高速运转，对燃烧室进行前清扫同时在风机取样口产生负气流使风压开关闭合,) 水流量传感器主要由铜阀体、水流转子组件、稳流组件和霍尔元件组成。
它装在热水器的进水端用于测量进水流量。
当水流过转子组件时，磁性转子转动，并且转速随着流量成线性变化。
霍尔元件输出相应的脉冲信号反馈给控制器，由控制器判断水流量的大小，调节控制比例阀燃气气量。
三、恒温燃气热水器工作原理—水温调节工作原理流过热交换器中的热水管中的水，在加热成热水之后，会从热水阀中流出。
具体流出的热水的温度根据用热水温度设定值来自动调节水量的大小。
这也是说要求燃气热水器具有一定的水压的原因。
如果自来水水压达不到要求，它就无法确保宽幅的输出配比恒温热水，实际的出水温度是由热敏电阻进行测量的，电脑会将这两个温度进行对比，然后通过调节燃气比例阀的开关以达到要求的水温水平.采用精密比例阀对燃气进行控制，水量伺服器对水量进行控制，可以快速实现恒定水温.①燃气电子比例阀，它是一个动圈式比例阀，通过它可以精确调节可燃气体的气量。

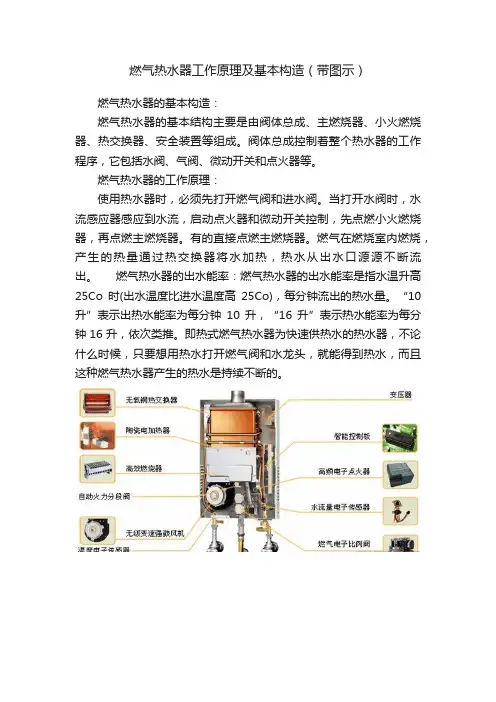

燃气热水器工作原理及基本构造（带图示）
燃气热水器工作原理及基本构造（带图示）
燃气热水器的基本构造：
燃气热水器的基本结构主要是由阀体总成、主燃烧器、小火燃烧器、热交换器、安全装置等组成。
阀体总成控制着整个热水器的工作程序，它包括水阀、气阀、微动开关和点火器等。
燃气热水器的工作原理：
使用热水器时，必须先打开燃气阀和进水阀。
当打开水阀时，水流感应器感应到水流，启动点火器和微动开关控制，先点燃小火燃烧器，再点燃主燃烧器。
有的直接点燃主燃烧器。
燃气在燃烧室内燃烧，产生的热量通过热交换器将水加热，热水从出水口源源不断流出。
燃气热水器的出水能率：燃气热水器的出水能率是指水温升高25Co时(出水温度比进水温度高25Co)，每分钟流出的热水量。
“10升”表示出热水能率为每分钟10升，“16升”表示热水能率为每分钟16升，依次类推。
即热式燃气热水器为快速供热水的热水器，不论什么时候，只要想用热水打开燃气阀和水龙头，就能得到热水，而且这种燃气热水器产生的热水是持续不断的。
燃气比例阀工作原理
燃气比例阀工作原理
1.压力平衡原理：在燃烧过程中，燃气的流量与燃料的需求量有关。
比例阀的作用就是通过调节流体的通道面积，实现燃气流量的控制。
阀芯
的位置决定了通道的开口大小，从而影响燃气的流量。
2.比例调节原理：比例阀的比例调节器通过信号输入和反馈控制，将
输入信号与实际输出进行比较，并根据差异来调节阀芯的位置。
当输出信
号与输入信号不一致时，比例阀会相应地改变通道的开口大小，以确保输
出信号与输入信号的一致性。
3.传动机构原理：比例阀的传动机构由定位电机、转动传动装置和反
馈装置组成。
定位电机控制阀芯的位置，转动传动装置将电机转动的旋转
运动转化为阀芯的线性运动，反馈装置用于检测阀芯位置并将其反馈给比
例调节器。
通过这些装置的协调作用，比例阀可以实现准确的流量控制。
4.安全保护原理：为了保证燃气系统的安全运行，比例阀通常还配备
了过载保护和紧急切断装置。
过载保护装置可通过设置一个最大流量限制，在超过该限制时发出警告或自动切断燃气供应。
紧急切断装置则可以在发
生意外情况时迅速关闭比例阀，切断燃气供应以避免事故发生。
总之，燃气比例阀通过调节通道的开口大小，实现对燃气流量的精确
控制，从而满足燃料的需求，并确保燃气系统的安全运行。
其工作原理主
要包括压力平衡原理、比例调节原理、传动机构原理和安全保护原理等。
在实际应用中，燃气比例阀广泛用于各类燃气设备和工业生产过程中，发
挥着重要的作用。
图解燃气热水器的结构与工作原理
图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。
典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。
家用燃气快速热水器结构图（平衡式）1、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。
②排气筒应由不可燃、耐热、耐腐蚀材料制成。
③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。
2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置2、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔3、热交换器（俗称水箱）4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。
水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。
家用快速燃气热水器水气联动装置图1、水控、气控装置1）、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。
2）、水控装置是控制水流量的装置，又称水温调节阀。
2、水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。
工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。
万和燃气热水器燃气阀原理
万和燃气热水器燃气阀原理1.引言1.1 概述概述部分的内容可以按照以下方式撰写：燃气热水器作为家庭中常见的热水供应设备，其功能和作用得到了广泛的认可和应用。
为了确保燃气热水器的正常运行和使用安全，燃气阀作为其中的重要组成部分，发挥着至关重要的作用。
燃气阀主要用于控制燃气的流量和压力，以确保燃气热水器的燃烧过程在安全、稳定的范围内进行。
其工作原理基于一系列复杂的机械结构和控制器件的相互配合，通过信号和反馈机制实现对燃气的精准调节。
本文将深入探讨万和燃气热水器燃气阀的工作原理，通过对其结构和功能的详细介绍，帮助读者更好地理解燃气阀在燃气热水器中的重要性和作用。
此外，文章还将展望燃气阀的未来发展方向，为相关领域的从业人员和研究者提供有益的借鉴和思路。
通过本文的阅读，读者将全面了解万和燃气热水器燃气阀的原理和作用，为正确、安全地使用燃气热水器提供有力的支持和指导。
同时，了解燃气阀的工作原理也对于燃气热水器的维护和故障排除具有重要意义。
最后，文章还将探讨燃气阀未来的发展趋势，对于促进燃气热水器行业的技术进步和创新发挥积极的推动作用。
1.2文章结构文章结构是指文章的组织框架，它决定了文章的逻辑结构和层次安排。
在本文中，结构的设计应该能够清晰地呈现燃气阀原理的相关内容，使读者能够系统地了解燃气阀的工作原理。
在2.正文部分中，我们将详细介绍燃气阀的作用和工作原理。
其中，2.1节将主要阐述燃气阀的作用，包括其在燃气热水器中的重要性和作用机制。
我们将着重讨论燃气阀在安全保护中的作用，如如何预防燃气泄漏和避免意外事故发生等。
接下来，在2.2节中，我们将重点介绍燃气阀的工作原理。
这将包括燃气阀的工作机制、内部结构和工作流程等内容。
我们将详细讲解燃气阀的启动、关闭和调节过程，以及它是如何保证燃气供应的稳定性和安全性的。
最后，在3.结论部分，我们将对燃气阀的重要性进行总结，并对燃气阀原理的未来发展进行展望。
我们将强调燃气阀在热水器等家用燃气设备中的应用前景，并探讨可能出现的改进和创新方向。
