直驱永磁同步风力发电机在运动车辆中的应用
永磁同步电机在电动汽车中的应用
永磁同步电机在电动汽车中的应用一、引言电动汽车是一种环保且未来趋势的交通工具，而驱动电动汽车的核心部件之一就是电机。
永磁同步电机作为一种新型电机，因其高效、高功率、高可靠性、高能耗效率等特点在电动汽车领域得到了广泛的应用。
本文将从永磁同步电机的工作原理、特点等方面入手，探讨其在电动汽车中的应用。
二、永磁同步电机的工作原理永磁同步电机是一种将电能转换为机械能的电机，其主要由定子和转子两部分构成。
定子上布置有三相绕组，转子上则镶嵌有一组强磁体，常见的永磁材料包括NdFeB等。
电机在正常运行时，当三相交流电系统向绕组输送三相电流时，将产生等量的旋转磁场，并激励转子上的强磁体生成同频旋转磁场。
因为定子和转子上的磁场同步，所以电机的转子开始旋转。
当转子转速越来越快时，当前程度下转子上的磁场会不断与定子绕组交替叠加，而在定子绕组内部会产生电磁感应，并引发电流流过绕组。
根据洛伦兹定律，产生的电流将与磁场产生相互作用，并产生反磁场，这样电机的速度还会增加。
当转子的转速大于同步速度时，电机将出现滑差，并且输出磁力也开始减弱。
三、永磁同步电机的特点1. 强劲的磁场永磁同步电机采用强磁体用于旋转磁场的产生，能够提供稳定和强大的磁场。
这种磁场的强度不仅能够提高电机的效率和输出功率，也能够提高电机的动力性能。
2. 高效能与其他电机相比，永磁同步电机的能效更高。
这种优势主要得归功于其运行的方式，即通过强磁体来产生旋转磁场，不需要产生任何额外的磁场。
这种磁场利用效率高，转子能够快速响应变化的负载条件，并且实现发电标准达到最大的功率输出。
3. 高实用性和可靠性永磁同步电机具备高度稳定性，这得归功于其由机械切换和半导体驱动器等多个部件构成，这提高了电机的实用性。
此外，电机主要用于产生通过电力传递动力，如果电机的输出功率存在剧烈波动，则车辆的运行将会受到很大的影响和不良的效果。
相比较较为普及的感应电机，永磁同步电机也有着更好的实用性。
永磁电机应用场景
永磁电机应用场景

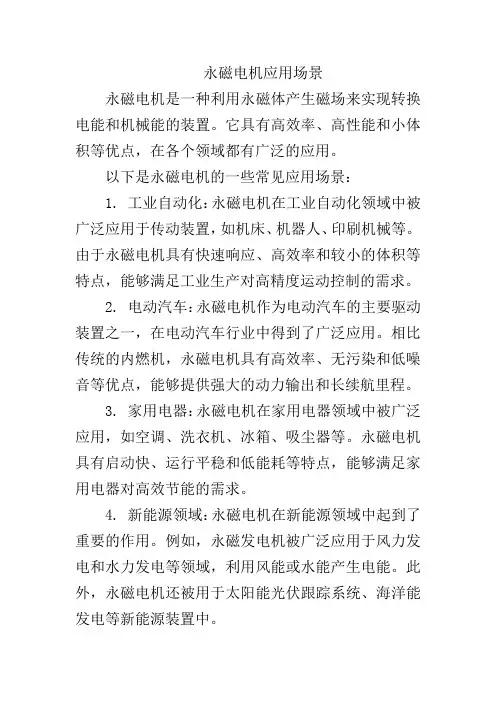

永磁电机是一种利用永磁体产生磁场来实现转换电能和机械能的装置。
它具有高效率、高性能和小体积等优点，在各个领域都有广泛的应用。
以下是永磁电机的一些常见应用场景：
1. 工业自动化：永磁电机在工业自动化领域中被广泛应用于传动装置，如机床、机器人、印刷机械等。
由于永磁电机具有快速响应、高效率和较小的体积等特点，能够满足工业生产对高精度运动控制的需求。
2. 电动汽车：永磁电机作为电动汽车的主要驱动装置之一，在电动汽车行业中得到了广泛应用。
相比传统的内燃机，永磁电机具有高效率、无污染和低噪音等优点，能够提供强大的动力输出和长续航里程。
3. 家用电器：永磁电机在家用电器领域中被广泛应用，如空调、洗衣机、冰箱、吸尘器等。
永磁电机具有启动快、运行平稳和低能耗等特点，能够满足家用电器对高效节能的需求。
4. 新能源领域：永磁电机在新能源领域中起到了重要的作用。
例如，永磁发电机被广泛应用于风力发电和水力发电等领域，利用风能或水能产生电能。
此外，永磁电机还被用于太阳能光伏跟踪系统、海洋能发电等新能源装置中。
5. 医疗设备：永磁电机在医疗设备中也有应用，如医用注射泵、呼吸机等。
由于永磁电机具有体积小、噪音低和运行平稳等特点，能够满足医疗设备对高精度和可靠性的要求。
总之，永磁电机的应用场景非常广泛，涵盖了工业、交通、家电、能源等多个领域，随着技术的不断进步和应用需求的不断增加，永磁电机在未来的应用前景将会更加广阔。
永磁同步电机应用场景
永磁同步电机应用场景介绍永磁同步电机具有高效、高可靠性和高功率密度的特点，因此在各个领域中都有广泛的应用。
本文将深入探讨永磁同步电机的应用场景。
工业领域1. 工业机械设备永磁同步电机在工业机械设备中应用广泛。
其高效率和高功率密度使其成为理想的电机选择。
以下是一些常见的应用场景： - 空压机：永磁同步电机在空压机中能够提供高效能的压缩空气供应，同时减少能源浪费。
- 水泵和风机：永磁同步电机可用于驱动水泵和风机，提供高效能的流体和气体传输。
2. 工业自动化永磁同步电机在工业自动化中的应用越来越普遍。
其响应快、控制精度高的特点使其成为控制系统的理想选择。
以下是一些常见的应用场景： - 机器人：永磁同步电机能够提供高速、高精度的动力，使机器人在工业自动化中能够完成各种任务。
- 传送机械：永磁同步电机可用于驱动传送带、输送机等设备，实现高效的物料输送。
3. 工业制造永磁同步电机在工业制造中起到至关重要的作用。
其高效率和高精度的特点使其成为各种机械加工设备的驱动力源。
以下是一些常见的应用场景： - 数控机床：永磁同步电机能够提供高速、高精度的运动控制，适用于各种数控机床。
- 激光切割机：永磁同步电机可用于驱动激光切割机，实现高速、高精度的切割。
新能源领域1. 新能源发电永磁同步电机在新能源发电中具有重要的地位。
其高效率和高转矩密度的特点使其成为风力发电和水力发电的理想选择。
以下是一些常见的应用场景： - 风力发电：永磁同步电机被广泛用于驱动风力发电机组，将风能转换为电能。
- 水力发电：永磁同步电机可用于驱动水力发电机组，将水能转换为电能。
2. 电动汽车永磁同步电机在电动汽车领域中有广泛的应用。
其高效率和高功率密度使其成为电动汽车的理想驱动器。
以下是一些常见的应用场景： - 电动汽车驱动系统：永磁同步电机被广泛用作电动汽车的主驱动系统，提供高效能的动力输出。
- 制动能量回收系统：永磁同步电机可实现制动能量的回收，提高电动汽车的能源利用效率。
「应用」永磁直驱轴带发电机在船舶中的应用，这些知识很实用
「应用」永磁直驱轴带发电机在船舶中的应用，这些知识很实用简介传统的船舶发电是使用独立的辅助发电机组或通过将所谓的轴带发电机连接到主机上进行发电。
辅助发电机组通常包含一台搭载了标准异步或同步发电机的恒速四冲程柴油机。
此设计的主要优势在于，由于是恒速运行，发电机馈送恒定的电压和频率到船舶电网，因此无需变换频率的电力电子设备。
此外，由于不依赖于推进系统，因此航行中或靠港后可持续发电。
主要缺点是辅助发电机组需要较多空间和较大量的维护工作，若无昂贵的辅助设备（如用于降低粘度的预热器）则无法使用价格低廉的重质燃油（HFO）。
在过去的几十年里，之所以所谓的轴带发电机系统变得被普遍采用，主要是由于能源成本不断上升和日益严格的减排法规。
在商用船舶中，采用最多的主机动力方案是将一台低速二冲程柴油机直接连接到传动轴，无需减速齿轮。
二冲程柴油发动机与四冲程相比，主要优势是其具有较高的热效率，从而允许较低的耗油率（sfoc），此外，它可使用比船用柴油价格低廉得多的重质燃油。
在不久的将来，降低耗油率将变得极其重要，这不仅是因为燃料成本不断上涨，还因为日益严格的船舶排放限制，如从2016年开始执行的IMOTier III。
虽然有众多方法可满足新规定的要求，如采用双燃料系统、降低NOx排放的装置、余热回收系统等类似的方案可供选择，但最重要的目标仍然是提高效率–燃烧的燃料越少，排放量越少。
典型的轴带发电机系统包含一台电励磁同步发电机（电励磁发电机），它与主轴进行机械连接，并与船舶电网进行电气连接——直接或通过变频器。
发电机和主机之间的机械连接可以是通过升速隧式齿轮箱实现，也可以是无需齿轮箱直接将发电机与轴连接来实现。
在第一种情况下，由于扭矩较小，因此发电机的尺寸较小。
可采用多家供应商均可提供的标准型成品。
该解决方案自然有它的缺点，即必须使用变速箱，这增加了系统的故障风险，也使系统更加复杂，并需要更多的维护工作。
此外，变速箱是相对昂贵的部件，并且由于齿轮接触摩擦，2–3%的输入机械功率会转化为热量而浪费。
DC750V永磁同步牵引系统在地铁车辆上的应用
电子技术与软件工程 Electronic Technology & Software Engineering
DC750V 永磁同步牵引系统在地铁车辆上的应用
陆远基 ( 株 洲 中 车 时 代 电 气 股 份 有 限 公 司 轨 道 交 通 技 术 中 心 湖 南 省 株 洲 市 412 001 )
摘 要 ：本文 介 绍 北 京 地 铁 8 号 线 D C 750V 永磁同步牵引系统方案以及相关的试验结果= 永磁牵引系统运行情况良好，节能效果突出， 在首都地区的示范应用对永磁同步牵引技术的推广具有重大意义。
关 键 词 ：北 京 地 铁 8 号线；永磁同步牵引系统；永磁电机；D C 750V
地铁车辆电气牵引系统是地铁车辆的重要组成部分，是列车运
221
1 . 2 牵引逆变器
3. 2 永磁同步牵引系统各部件地面试验验证
关键零部件进行了地面可靠性试验。如对隔离接触器进行了完 整的可靠性 试 验 与 2 0 万次开关的长时间可靠性考核，最终验证该 接触器满足运营的应用要求。
完成样机试制后，各部件迅速幵展了型式试验验证。部件型式 试验以及系统组合试验都顺利完成，试验结果合格，取得第三方试 验报告。
压 大 电 流 的 能 力 ， 故 障 工 况 下 ，可 快 速 的 实 现 牵 引 逆 变 器 和 永 磁 同 步牵引电机的隔离，避免因永磁同步牵引电动机反电势而造成故障 扩 大 化 ，损坏设备。 1. 4 传动控制单元
参考文献 [1] 解 培 金 ，刘 卓 ，闫 磊 ，陈 文 光 .沈 阳 地 铁 二 号 线 车 辆 永 磁 同 步
表 3 : 系统差异点
序号 2
4 6
项点
《基于永磁同步电机的直驱型风力发电系统控制策略的研究》范文
《基于永磁同步电机的直驱型风力发电系统控制策略的研究》篇一一、引言随着环境保护意识的提高和可再生能源的快速发展，风力发电已成为一种重要的清洁能源。
在风力发电系统中，直驱型风力发电系统因结构简单、维护方便等优点受到广泛关注。
而基于永磁同步电机的直驱型风力发电系统，因其高效率、高可靠性及低成本的特性，成为风力发电领域的研究热点。
本文将深入研究基于永磁同步电机的直驱型风力发电系统的控制策略，以期提高系统的性能和稳定性。
二、系统概述基于永磁同步电机的直驱型风力发电系统主要由风轮机、永磁同步发电机（PMSM）、整流器、逆变器及控制系统等部分组成。
其中，永磁同步电机作为发电机的核心部分，其性能直接影响到整个系统的运行效率。
直驱式结构省略了齿轮箱等传统机构，使得系统结构更加简单，降低了维护成本。
三、控制策略研究（一）最大功率点跟踪（MPPT）控制策略最大功率点跟踪是风力发电系统中的重要控制策略，其目的是使风力发电机在风速变化时，始终保持在最佳工作点，以获取最大功率。
针对永磁同步电机直驱型风力发电系统，MPPT控制策略主要通过调整电机的转速和输出电压，实现最大功率的输出。
（二）矢量控制策略矢量控制是一种先进的电机控制方法，它通过对电机电流的矢量进行控制，实现对电机转矩的精确控制。
在直驱型风力发电系统中，矢量控制策略可以根据风速的变化，实时调整电机的输出转矩和转速，使系统始终保持最佳工作状态。
（三）无传感器控制策略无传感器控制策略是近年来研究的热点，它通过检测电机的电压和电流信号，估算电机的转速和位置信息，从而实现对电机的精确控制。
在直驱型风力发电系统中，无传感器控制策略可以省去机械传感器，降低系统的复杂性和成本。
四、仿真与实验分析为了验证所提控制策略的有效性，本文进行了仿真和实验分析。
首先，利用仿真软件搭建了基于永磁同步电机的直驱型风力发电系统模型，并对各种控制策略进行了仿真分析。
其次，通过实验对仿真结果进行了验证。
直驱轴向磁场永磁同步风力发电机的设计
能优 良， 行可靠 ， 运 易维 护 、 效率高 等． 由于稀 土永磁 材料、 电力 电子技术 和数 值计算 技术 的发 展 ， 磁 同 永
步 发 电 机 最 近 在 风 能 转 换 系 统 中 获 得 了 广 泛 的 应
１ 轴 向磁 场 永 磁 同步 发 电机 结构 特 点
摘 要 ：当电机 极数 足够 多， 电机 轴 向长度 与外径 的 比率足 够 小时 ， 向磁 场 电机 的转矩 和功率 密度 比 轴 传统径 向磁 场 电机 大． 另外 ， 向磁 场永磁 电机还 有许 多其 它优 点 ， 结 构 简单 ， 向 长度短 ， 轴 如 轴 节约材 料 等， 因此 轴向磁 场永磁 同步发 电机 特 别适合 于直驱 风 能转 换和 电动 车应 用场合． 阐述 轴 向磁 场永磁 同步
众 所周知 ， 如果 电机 的极数 足够 多 ， 向长度 与 轴 外 径 的比率足 够 小 时 ， 向磁 场 永 磁 （ Ｐ 电机 轴 ＡＦ Ｍ） 的转矩 和功率密 度 比传 统径 向磁 场永 磁 （ Ｆ Ｍ） Ｒ Ｐ 电 机 大雎 ． 向磁 场永 磁 电机还具 有结 构紧 凑 、 动惯 ］轴 转
可 以做 成多定 子 、 转子 的多气 隙结 构 ， 多 以提 高输 出
功率． 因此轴 向永磁 同步 发 电机 特 别 适 合 应用 于 风 能转换 和电动 车辆场合 ．
由于轴 向磁 场 电机 的结构 不 同于传 统径 向磁 场
的， 因此简称 为 Ｎ （ Ｓ方 案 ）Ｔｏｕ —Ｓ 开槽 ） ＳＮ ｒｓ （ 型．
量小 ， 节约材 料 ， 子 绕组 散热 条 件 良好 的优 点 ， 定 还
对 于有 三 个 盘 的轴 向磁 场 电机 ， 以形 成 两种 可
不 同 的磁 路 方案 ， 即所 谓 的 ＮＳ方案 ， 子两边 的正 定
永磁同步电机系统在电动叉车上的应用
永磁同步电机系统在电动叉车上的应用永磁同步电机是一种高效率、高功率密度和高性能的电动机，具有良好的速度稳定性和低噪声、长寿命、高转矩、高效率等优点，在电动车、电动汽车等众多领域得到了广泛应用。
同时，永磁同步电机在电动叉车上也具有重要的应用价值。
下面我们将详细介绍永磁同步电机在电动叉车上的应用和优势。
一、永磁同步电机在电动叉车上的应用1.驱动系统：永磁同步电机是一种高效率和高性能的电机，可以作为电动叉车的动力系统。
这种电机具有强大的扭矩和高效能力，可以帮助电动叉车实现高速度和大负载的工作。
2.转向系统：永磁同步电机还可以应用于电动叉车的转向系统。
这种电机可以帮助电动叉车灵活转向，提高在狭小空间中的机动性和可操作性。
与传统的液压转向系统相比，永磁同步电机具有更快的响应速度和更高的精准度。
3.刹车系统：永磁同步电机可以与电动叉车的刹车系统相结合，形成一种高效的和可靠的制动装置。
这种制动装置可以帮助电动叉车快速停止，保证工作安全和稳定性。
与液压制动系统相比，永磁同步电机具有更快的响应速度和更高的制动力。
4.发电机回馈：永磁同步电机可以应用于电动叉车的发电机回馈系统。
这种系统可以将电动叉车的一部分动能转化为电能，反馈到电池中，延长电池寿命和续航里程。
二、永磁同步电机在电动叉车上的优势1.高效率：永磁同步电机具有高效率和高功率密度，可以将电能转化为机械能。
与直流电机和异步电机相比，永磁同步电机具有更高的效率和更低的能量损失，可以提高电动叉车的能源利用率。
2.高转矩：永磁同步电机具有高转矩，可以帮助电动叉车实现高负载和高速度的工作。
与传统的叉车马达相比，永磁同步电机可以提供更强大的动力和更高的能力。
3.长寿命：永磁同步电机具有长寿命和可靠性，可以减少电动叉车的维修成本和维护时间。
这种电机不需要定期更换刷子和清洗电机，同时具有更高的抗磨损能力和故障率。
4.低噪声：永磁同步电机具有低噪声和低振动等特点，可以减少电动叉车的工作噪声和振动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直驱永磁同步风力发电机在运动车辆中的应用摘要:利用车辆在运动中产生的空气气流来推动直驱发电机发电。
根据不同车辆的构造设计出相适应的空气导流装置。
该装置能将气流压缩,并形成一定压力,通过导流装置导向风动机并带动直驱发电机实现发电。
由于车辆的运动是变速的,所以利用气流发出的电压不稳定。
根据这一因素设计相适应的控制电路来稳定发电机的输出电压。
所发出的电能可作为车辆储备电源使用。
这一技术可使不利车辆运动的空气阻力变为有用的风力发电的气流动力。
关键词:车辆运动永磁同步发电机直驱空气导流装置风动机电气控制
Abstract:The air draft which produces in the movement impels using the vehicles to drive the generator electricity generation straight.Air conduction current installment adapts which according to different vehicles structure design showing off.This equipment can the contraction of the flow,and forms certain pressure, and leads through the conduction current installment guidance air motor drives the generator realization electricity generation straight.Because the vehicles movement is the speed change, therefore sends out using the air current the voltage is unstable.The control circuit adapts which according to this factor design stabilizes the generator output voltage.Sends out the electrical energy may take the vehicles reserve power source use.This technology may
cause the disadvantageous vehicles movement the air drag to become the useful wind power generation the air current power.
KeyWords:Running vehicle;Permanent magnet synchronous generators;Directly driven air guide device;Electrical control of Wind-driven generator
任何车辆在行驶中都不可避免的遇到空气阻力。
车辆在行驶中速度越快产生的空气阻力就越大。
怎样能够把这种不利因素转化为有用？本文提出风力发电技术在行驶车辆中的应用就是解决这一问题的有效方法。
根据不同车辆的构造设计相适应的空气导流装置。
该装置能最大限度的获得车辆行驶中产生的风力,并将气流压缩,形成一定的压力去推动风动机转动,进而带动发电机发电。
根据车辆行驶的特点采用高功率因数的直驱永磁同步风力发电机(DDPMG)。
该类型的发电机采用永磁体励磁,消除了励磁所损耗,提高了效率,实现发电机无刷化。
采用风动机对发电机直驱的方式,取消齿轮箱,可以提高发电机的效率及其可靠性。
风力机因有成熟产品,这里不再详述。
由于车辆行驶中速度是不断变化的,所形成的风力也是起伏变化的。
发电机所发出的电压极不稳定。
因此要设计相适应的控制电路来稳定发电机输出的电压,平抑因风力起伏引起的电势波动。
本发电系统主要由机械部分和电气控制部分组成。
1 机械组成
本系统采用双喇叭口空气导流罩和双风力机的组合方式。
这一方式有利于最大限度的获得风力。
喇叭口式结构能够促使风力压缩和提高风压。
采用双风力机可以提高风能的利用率,增强输入发电机的功率。
当车辆高速行驶时,迎面产生的风阻力进入空气导流罩,由双喇叭口导向风力机,并带动发电机运转。
2 电气控制
为平抑发电机因风力起伏引起的电势波动。
设计如（图1、2)所示的电气控制系统。
（图1）是电气控制组成框图。
主要有:输入滤波电路,VI-ARM可自动调整输入电压范围的整流模块,Vicor DC/DC变换器等组成。
电气控制流程为:发电机发出的电压经滤波电路整形后输入到VI-ARM模块,进行电压调整,然后由DC/DC变换器变换成符合车辆使用要求的电源。
应用电路如图2所示。
在通用输入电压范围内,VI-ARM模块直流出母线电压可保持在
200～375 V之间。
该模块可与VICOR公司的VI-260系列和输入电压为300 V的直流变换器模块配套,组成离线式开关稳压电源。
VI-ARM模块的输入引脚L和N之间应加入输入滤波器。
该滤波器由共模电感L3和Y电容(接在相线到地之间的电容)及两个附加电感L1、L2和X电容(接在相线与相线间的电容)等元件组成。
在100 kHz～30MHz之间,该滤波器具有足够的共模和差模插入损耗,完全可以满足传导辐射B级极限值的要求。
引脚ST应接在串联滤波电容C5、C6的中点,以便控制整流器在全波整流与倍压整流状态之间的转换。
电容器两端并联的气体放电管V1和V2可实现输入电压的瞬变保护,泄放电阻R1和R2在电流关断时,可谓滤波器电容提供放电通路。
为扩大输出功率,可以将多个DC/DC变换器并联。
VI-ARM模块的使用引脚EN必须接到所有变换器模块的PC引脚上,这样在电源接通过程中,可将所有变换器模块关断。
VI-ARM模块给多个变换器模块供电时,为了消除各个变换器模块之间使能控制信号互相干扰,在每个变换器模块的PC引脚上应串入一个信号二极管。
电源接通过程结束后,使能引脚EN对模块的负输出引脚(-V)的电压升高至15 V。
当整流器输出母线电压超过400 V时,使能引脚将变为低电平,从而关断变换器模块。
变换器模块关断后,VI-ARM电路中的热敏电阻的旁路开关打开,热敏电阻串入输入电路中,使母线电压降到安全值。
这样可以限制气体放电管触发时的输入电流。
DC/DC变换器采用V375A5C400A模块。
该模块具有多块并联功能,并有故障容许能力,可灵活通过并联构成各种不同输出功率的
单元。
各模块电路的原理及参数数据都有资料可查。
3 结语
本文所述的是把风力发电技术运用在运动车辆上,将车辆运行中产生的可利用空气阻力转化为电能。
该技术可用在各种车辆上,特别是当前倡导的混合动力车辆。
所发出的电能作为后备电源,可增加电动车辆的行驶里程和车辆电器的耗能补充,是一种降低车辆运行能耗的有效办法。
参考文献
[1] 张兆强.MV级直驱永磁同步风力发电机设计[D].上海交通大学,2007.
[2] 钟伟强.国内外风力发电简述[J].青海科技,2004(2):25-26.
[3] 王星华.变速恒频同步直驱风力发电机控制系统研究[D].上海交通大学,2007.
[4] 李宏.电力电子设备用器件与集成电路应用指南[M].机械工业出版社.。
