多用电表的原理
多用电表 的原理与使用(精心整理)
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝E R g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻．由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的 空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
高中物理课件-第八节 多用电表的原理
一、欧姆表
1.工作原理: 闭合电路欧姆定律
2.内部构造：由表头、电源和滑动变阻器三部分组成
3.测量原理：如图所示，当红、黑
表笔间接入被测电阻Rx时，通过表
头的电流为
I
E
Rg r R Rx
+
每个Rx值都对应一个电流值，在刻度盘上 直接标出与I值对应的Rx值，就可以从刻 度盘上直接读出被测电阻的阻值。
指针式多用电表
见课本P66
数字式多用电表
二、多用电表
G
R1
R2
2
1
3
+A
-B
G
R1
R2
2
1
3
+A
-B
思考：
多用表当作欧姆表使用时，电源该如何接入电表中？
二、多用电表
G
R1
R2
2
1
3
+A
-B
G
R1
R2
2
1
3
+A
-B
思考： a b
多用表当作欧姆表使用时，电源该如何接入电表中？
二、多用电表
G
R1
R2
2
1
3
+A
-B
G
R1
R2
2
1
3
+A
-B
思考： a b
多用表当作欧姆表使用时，电源该如何接入电表中？
二、多用电表
G
R1
R2
G
R1
R2
2
1Rx
2
1
3
+A
-B
Rx
思考：
多用表当作欧姆表使用时，电源该如何接入电表中？
多用电表原理
多用电表原理多用电表原理一、概述多用电表是一种电力测量仪器，广泛应用于各种场合的电能计量。
其主要原理是通过对电路中的电流和电压进行测量，计算出所消耗的电能。
二、多用电表的组成1. 机械部分：包括表壳、转盘等部件，用于显示读数。
2. 电路部分：包括测量电流和电压的传感器、信号放大器、数字处理器等部件。
3. 通讯接口：用于将测量结果传输给计算机或其他设备。
三、多用电表的工作原理1. 传感器测量电流和电压多用电表中的传感器主要有两种类型：磁性传感器和霍尔效应传感器。
磁性传感器利用磁场对导体所产生的力来测量电流，而霍尔效应传感器则利用半导体材料在磁场中产生的霍尔效应来测量电流。
在实际使用中，通常会根据需要选择不同类型的传感器。
2. 信号放大与数字处理经过传感器测量后得到的信号需要经过放大和数字处理才能得到准确的读数。
信号放大器主要用于放大传感器输出的微弱信号，使其能够被数字处理器处理。
数字处理器则将放大后的信号进行数字化处理，并通过算法计算出电能的消耗量。
3. 通讯接口传输数据多用电表通常会配备通讯接口，用于将测量结果传输给计算机或其他设备。
通过通讯接口，可以实现对多个电表的集中管理和监控。
四、多用电表的应用场景1. 工业生产：在工业生产中，多用电表可以用于测量各种设备和机器所消耗的电能，从而掌握设备运行情况并进行节能管理。
2. 商业建筑：在商业建筑中，多用电表可以用于测量整栋建筑物的总能耗和各个区域的分项能耗，从而为节能管理提供数据支持。
3. 居民家庭：在居民家庭中，多用电表可以用于测量各种家电和照明设备所消耗的电能，并提供详细的分项统计数据，帮助家庭用户实现节能减排。
五、总结通过上述分析可知，多用电表是一种基于传感器、信号放大和数字处理等技术原理构成的电力测量仪器。
其应用范围广泛，可以用于工业生产、商业建筑和居民家庭等多个场合。
在实际使用中，需要根据具体情况选择不同类型的传感器，并结合数字处理算法进行精确的测量和数据处理，以实现有效的节能管理和减排措施。

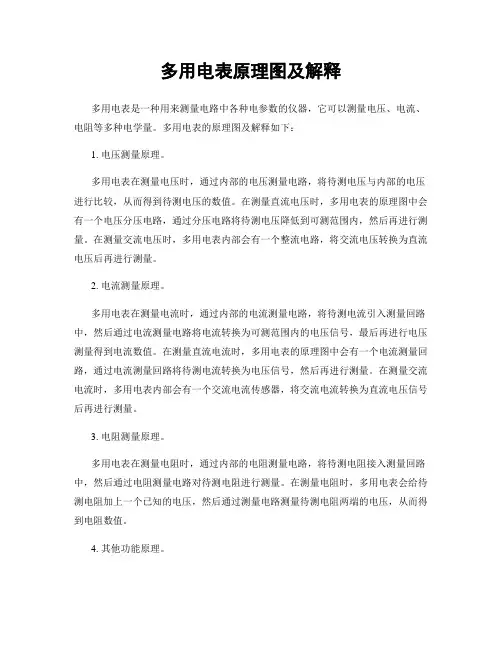

多用电表原理图及解释
多用电表原理图及解释多用电表是一种用来测量电路中各种电参数的仪器，它可以测量电压、电流、电阻等多种电学量。
多用电表的原理图及解释如下：1. 电压测量原理。
多用电表在测量电压时，通过内部的电压测量电路，将待测电压与内部的电压进行比较，从而得到待测电压的数值。
在测量直流电压时，多用电表的原理图中会有一个电压分压电路，通过分压电路将待测电压降低到可测范围内，然后再进行测量。
在测量交流电压时，多用电表内部会有一个整流电路，将交流电压转换为直流电压后再进行测量。
2. 电流测量原理。
多用电表在测量电流时，通过内部的电流测量电路，将待测电流引入测量回路中，然后通过电流测量电路将电流转换为可测范围内的电压信号，最后再进行电压测量得到电流数值。
在测量直流电流时，多用电表的原理图中会有一个电流测量回路，通过电流测量回路将待测电流转换为电压信号，然后再进行测量。
在测量交流电流时，多用电表内部会有一个交流电流传感器，将交流电流转换为直流电压信号后再进行测量。
3. 电阻测量原理。
多用电表在测量电阻时，通过内部的电阻测量电路，将待测电阻接入测量回路中，然后通过电阻测量电路对待测电阻进行测量。
在测量电阻时，多用电表会给待测电阻加上一个已知的电压，然后通过测量电路测量待测电阻两端的电压，从而得到电阻数值。
4. 其他功能原理。
除了电压、电流、电阻的测量外，多用电表还具有其他功能，如测试二极管、三极管、电容等。
在进行这些测试时，多用电表会通过不同的测试回路将待测元件的特性转换为电压信号，然后再进行测量。
总结：多用电表是一种功能强大的电学量测量仪器，通过内部的各种测量回路和传感器，可以实现对电路中各种电参数的准确测量。
掌握多用电表的原理图及解释，有助于对多用电表的使用和维护有更深入的理解。
9.2 认识多用电表
3.使用方法
3.2 测量直流电压 将选择开关旋到直流电压挡相应的量 程上。测量电压时，需将电表并联在 被测电路上，并注意正、负极性。如 果不知被测电压的极性和大致数值， 需将选择开关旋至直流电压挡最高量 程上，并进行试探测量（如果指针不 动则说明表笔接反；若指针顺时旋转， 则表示表笔极性正确） 然后再调整极 性和合适的量程。测量方法如右图所 示。
(二)使用 2.测量电流 怎样 用多用电表测量通过小灯泡的电流?测量中 应注意什么? 步骤: (1)选档; (2)测量; (3)读数. 注意: (1)将电流表串联在待测电路中. (2)量程应大于通过小灯泡电流的估计值. (3)电流应从红表笔流入电表.
(4)读数时先看量程再看小格,要正视表针.
(二)使用 3.测量电阻：
1.概述
万用表又称多用表， 用来测量直流电流、直流 电压和交流电流、交流电 压、电阻等，有的万用表 还可以用来测量电容、电 感以及晶体二极管、三极 管的某些参数。指针式万 用表主要由指示部分、测 量电路、转换装置三部分 组成，常用的万用表的外 形如右图所示，下面以该 型 号 为 例 作 介 绍 。
Rx
思 考 与 讨 论
甲
+ A
A
_
乙
+ A _
R1
丙
+ A _
A
R2
B
A
B
B
电流表
欧姆表
电压表
二、多用电表
甲
(一) 结 构
多用电表的原理课件
(2) 调到满偏后保持 R1 的
Er
值不变，在 A、B 间接一个
150 Ω 的电阻 R2 ，电流表指 针指着多少刻度的位置 ?
Rg R1
I2=
E
R内+
R2
= 5mA
A
R2
B
二、欧姆表的刻度
例：如图所示电路，电源
的电动势 E = 1.5 V , 内阻
r = 0.5 Ω , 电流表满偏
电电接流阻线柱IRg。g==170.5mΩA
, ,
电流表 A、B 为
(3) 如果把任意电阻 Rx 接 在 A、B 间 , 电流表读数 I 与 Rx 的值有什么关系?
Er R1 Rg
I= E = 1.5V
R内+Rx 150 Ω+ Rx A
Rx
B
三、多用电表
A
R1
A
B
S
B
三、多用电表 思考与讨论
A
A
A
R2
R1
A
BA
BA
B
甲
乙
丙
A
电流表、欧姆表和 电压表都有一个表 头，能不能让它们 共用一个表头制成 一个多用电表呢?
R1
R2
2
3
A1
B
表头
指针 定位 螺丝
选择 该关
欧姆
一、欧姆表的原理
设计电路图：
Er
A
Rg R1
Rx
二、欧姆表的刻度
例：如图所示电路，电源
的电动势 E = 1.5 V , 内阻
r = 0.5 Ω , 电流表满偏
电电接流阻线柱IRg。g==170.5mΩA
, ,
电流表 A、B 为
多用电表-的原理与使用(精心整理)
多用电表的原理与使用一、多用电表的结构与原理1．欧姆表的构造：如图1所示，欧姆表由电流表G 、电池、调零电阻R 和红黑表笔组成．图1欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x2．工作原理：闭合电路的欧姆定律I ＝ER g ＋R ＋r ＋R x当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε （1）、 当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2） 联立（1）、（2）式解得 g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
3．刻度的标定：红黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆表调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻是欧姆表的内阻，也叫中值电阻． 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
4、多用电表1）．表盘：多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形如图2所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、指针定位螺丝和测试笔的插孔．由于多用电表的测量项目和量程比较多，而表盘的图2空间有限，所以并不是每个项目的量程都有专门的标度，有些标度就属于共用标度，如图中的第二行就是交、直流电流和直流电压共用的标度．2）．挡位：如图3所示，其中1、2为电流测量端，3、4为电压测量端，5为电阻测量端，测量时，黑表笔插入“－”插孔，红表笔插入“＋”插孔，并通过选择开关接入与待测量相对应的测量端．图3二、欧姆表操作步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
高二物理多用电表的原理知识点总结
1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx 接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I 的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压挡.长期不用，应将多用电表中的电池取出.。
