止回阀作用
止回阀介绍
止回阀介绍止回阀的工作原理止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀又称单向阀或逆止阀，水泵吸水关的底阀也属于止回阀类。
止回阀是能自动阻止流体倒流的阀门。
止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。
当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。
在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
安装时注意介质流动的方向应与阀体所票箭头方向一致。
止回阀的形式种类止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
1、升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。
升降式止回阀可直通式和立式两种。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
2、旋启式止回阀的阀瓣绕转轴作旋转运动。
其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路。
对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
3、隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。
止回阀的用法止回阀有什么作用
止回阀的用法止回阀有什么作用止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，那么你对止回阀的使用方法了解多少呢?以下是由店铺整理关于止回阀的用法的内容，希望大家喜欢!止回阀的用法一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。
升降式止回阀的阀体形状与截止阀一样(可与截止阀通用)，因此它的流体阻力系数较大。
其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
三、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。
碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
四、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。
管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。
但流体阻力系数比旋启式止回阀略大。
五、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有-些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。
止回阀的工作原理止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。
止回阀技术参数
止回阀技术参数【原创版】目录1.止回阀的定义与作用2.止回阀的分类3.止回阀的主要技术参数4.影响止回阀选型的因素5.止回阀的安装与维护正文1.止回阀的定义与作用止回阀，又称单向阀，是一种自动阀门，用于管路中，主要作用是防止介质倒流，保证管路中的介质按一定方向流动。
在工程中，止回阀的应用可以减少泵及管路的磨损，避免因介质倒流而引起的事故，保证设备的正常运行。
2.止回阀的分类根据结构和密封原理的不同，止回阀可分为以下几类：（1）旋启式止回阀：依靠介质的压力使阀瓣旋转达到开启或关闭的目的。
结构简单，操作方便，适用于低温、高压介质。
（2）升降式止回阀：通过阀瓣的上下移动实现开启和关闭。
密封性能好，适用于高温、高压介质。
（3）蝶式止回阀：采用蝶式结构，结构简单，操作轻便，适用于中低压介质。
3.止回阀的主要技术参数止回阀的主要技术参数包括：公称压力、公称通径、阀体材料、密封面材料、阀瓣形式、连接方式等。
这些参数直接影响止回阀的使用范围、性能和寿命。
4.影响止回阀选型的因素选择止回阀时，应考虑以下因素：（1）介质的性质：包括介质的流向、压力、温度、腐蚀性等。
（2）阀门的安装位置：水平、垂直或其他特殊位置。
（3）工作条件：如连续工作、间歇工作、高温、高压等。
（4）设备的配置要求：如法兰、螺纹、焊接等连接方式。
5.止回阀的安装与维护（1）安装时，应确保止回阀的进出口方向与设计一致，并保证阀门与管路的连接牢固。
（2）使用过程中，应定期检查止回阀的密封性能、阀瓣的灵活性等，发现问题及时处理。
（3）维护时，要定期清洗、润滑阀门，检查密封面磨损情况，及时更换磨损严重的零部件。
止回阀安装工艺
止回阀安装工艺止回阀安装工艺引言一、止回阀的作用和分类二、止回阀的安装位置和要求止回阀安装前的准备工作一、选择合适的止回阀型号和规格二、准备安装所需的工具和材料三、检查管道和阀门的质量和完好性止回阀的安装步骤一、确定安装位置和方向二、清理管道和阀门三、进行阀门的连接四、进行管道的连接五、进行压力测试和调试六、进行阀门的密封检查常见问题及解决方法一、止回阀不正常工作二、止回阀漏水三、止回阀启闭不灵活总结与展望引言：止回阀是一种用于防止介质在管道中逆流的阀门，广泛应用于不同行业的管道系统中。
止回阀的正确安装对保证管道系统的正常运行至关重要。
本文将介绍止回阀的安装工艺及常见问题的解决方法，以帮助读者更好地理解和应用止回阀。
一、止回阀的作用和分类：止回阀的主要作用是防止介质在管道中逆流，保护设备和管道系统的安全运行。
根据结构和工作原理的不同，止回阀可以分为升降式止回阀、摆动式止回阀、旋启式止回阀等多种类型。
不同类型的止回阀在不同的需求场合有各自的适用性，因此在选择和安装时需要根据实际情况进行综合考虑。
二、止回阀的安装位置和要求：为了保证止回阀能够发挥最佳的作用，它们的安装位置和要求是至关重要的。
通常情况下，止回阀应安装在介质流动方向的上游侧，以防止介质发生逆流。
止回阀的安装应注意以下几点：避免管道与阀门之间的过大间距，保证密封性能；避免与其他设备或管道发生冲突，方便操作和维护；阀门应与水平面垂直安装，以保证阀门正常运行和密封。
止回阀安装前的准备工作：在进行止回阀的安装前，需要进行一些准备工作，以确保安装操作的顺利进行。
根据实际需要选择合适的止回阀型号和规格，确保与管道系统的兼容性。
准备好安装所需的工具和材料，如扳手、橡胶垫片、密封胶等。
对待安装的管道和阀门进行全面的检查，保证其质量和完好性。
止回阀的安装步骤：1. 确定安装位置和方向：根据实际需要确定止回阀的安装位置和介质流动方向，遵循上述安装要求。
2. 清理管道和阀门：使用清洁刷子和清洗剂对管道和阀门进行清洗，确保表面洁净，无污物、油脂等。

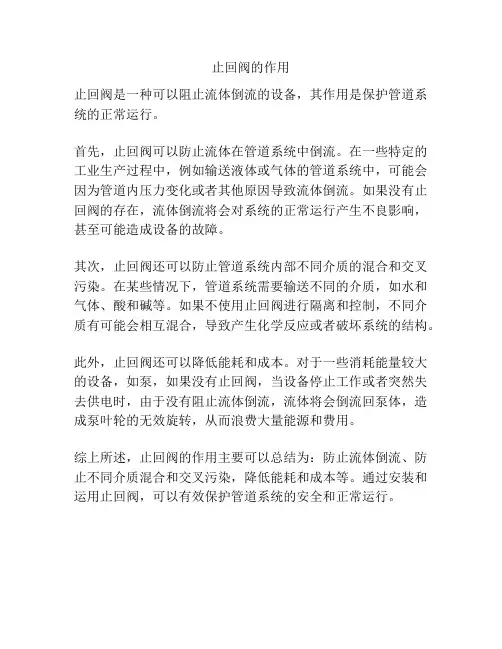

止回阀的作用
止回阀的作用
止回阀是一种可以阻止流体倒流的设备，其作用是保护管道系统的正常运行。
首先，止回阀可以防止流体在管道系统中倒流。
在一些特定的工业生产过程中，例如输送液体或气体的管道系统中，可能会因为管道内压力变化或者其他原因导致流体倒流。
如果没有止回阀的存在，流体倒流将会对系统的正常运行产生不良影响，甚至可能造成设备的故障。
其次，止回阀还可以防止管道系统内部不同介质的混合和交叉污染。
在某些情况下，管道系统需要输送不同的介质，如水和气体、酸和碱等。
如果不使用止回阀进行隔离和控制，不同介质有可能会相互混合，导致产生化学反应或者破坏系统的结构。
此外，止回阀还可以降低能耗和成本。
对于一些消耗能量较大的设备，如泵，如果没有止回阀，当设备停止工作或者突然失去供电时，由于没有阻止流体倒流，流体将会倒流回泵体，造成泵叶轮的无效旋转，从而浪费大量能源和费用。
综上所述，止回阀的作用主要可以总结为：防止流体倒流、防止不同介质混合和交叉污染，降低能耗和成本等。
通过安装和运用止回阀，可以有效保护管道系统的安全和正常运行。
止回阀作用
止回阀作用止回阀是一种用于控制流体单向流动的阀门，其主要作用是防止流体倒流或逆流。
它通常被安装在管道系统中的泵出口、加热器和冷凝器的入口等位置。
首先，止回阀能够防止流体倒流。
在一些需要保持流向一致的管道系统中，如果发生了倒流，会对系统造成严重的损害。
倒流可能导致泵的逆转、管道的疲劳破裂、设备的冷凝、加热效率下降等问题。
而止回阀通过其设计独特的结构，一般在单向流动的方向上形成一个开启状态，而在反向流动的方向上则形成一个关闭状态，从而有效防止流体的倒流。
其次，止回阀可防止流体逆流。
在某些对流体流动有特殊要求的设备中，如果流体逆流，将会对设备的正常运行产生不良影响。
例如，在锅炉系统中，如果燃烧产生的高温烟气逆流到锅炉中，会导致锅炉的燃烧室受损。
而止回阀就可以防止烟气的逆流，从而保护锅炉的正常运行。
此外，止回阀还可以保护其他设备的安全运行。
在一些特殊的工艺流程中，可能会有高温、高压等特殊的工况条件。
如果在这些工况下流体倒流或逆流，会对系统的其他设备和管道造成严重的损坏。
而通过安装止回阀，可以防止这种情况的发生，从而保护设备和管道的安全运行。
最后，止回阀还可以节约能源和维护设备。
在一些需要精确控制流体流向和流量的工况中，如果没有止回阀，流体会回流到管道中，导致流体压力下降和能量损失。
而安装止回阀可以有效地避免这种能量损失，提高系统的节能效率。
同时，由于止回阀能够减少管道系统的冲击和振动，还可以延长设备的使用寿命，降低维修费用。
综上所述，止回阀作为一种用于控制流体单向流动的阀门，具有防止流体倒流、阻止流体逆流、保护其他设备安全运行、节约能源和维护设备等作用。
因此，在各种工业设备和管道系统中广泛应用。
止回阀的作用
止回阀的作用止回阀（Check valve）是一种防止流体倒流的阀门，也被称为非返回阀、反向阀或退水阀。
它的作用是只允许流体在一个方向上流动，而在反方向上则会自动关闭阀门。
下面将详细介绍止回阀的作用。
首先，止回阀能防止流体倒流，保证流体在一个确定的方向上流动。
在管道系统中，有时候会出现流体倒流的情况，例如系统压力突然下降、泵停机或停电等。
如果没有止回阀的保护，流体倒流可能会对设备和管道造成损坏，甚至引起事故。
止回阀的作用就是在流体倒流时自动关闭阀门，阻止流体继续倒流，保护系统的安全运行。
其次，止回阀能防止流体的混合。
在某些情况下，不同介质的流体可能会在管道中交叉流动。
如果没有止回阀，流体的混合可能会导致化学反应、腐蚀、污染等问题。
通过安装止回阀，可以防止不同介质的流体混合，保持管道内的流体纯度。
此外，止回阀还能起到减少能量损失的作用。
在管道系统中，存在管道高处到低处的自由落差，流体可能会借助重力产生倒流。
这会导致能量的浪费和能源的损失。
通过安装止回阀，可以有效地阻止流体倒流，减少能量损失，提高系统的效率。
最后，止回阀还能起到减少噪音和振动的作用。
在流体倒流时，会产生冲击力、声音和振动。
这些噪音和振动对设备和管道的运行稳定性产生不利影响。
通过安装止回阀，可以减少流体倒流引起的冲击力和振动，降低系统的噪音水平，提供一个安静和稳定的工作环境。
综上所述，止回阀作为一种防止流体倒流的阀门，在管道系统中具有重要作用。
它能够保证流体在一个确定的方向上流动，防止流体的混合，减少能量损失，降低噪音和振动。
通过合理选择和安装止回阀，可以保证管道系统的安全运行和高效运转。
lng加气站止回阀工作原理
LNG加气站止回阀工作原理一、止回阀的作用止回阀是LNG加气站中重要的一部分，主要用于防止LNG等气体或液体在管道中倒流，以保护管道和相关设备。
当管道中的介质倒流时，止回阀能够自动关闭，阻止介质继续倒流。
二、止回阀的分类根据不同的分类标准，止回阀可以分为多种类型。
按结构可分为升降式止回阀、旋启式止回阀和蝶式止回阀等；按动作方式可分为自动式止回阀和手动式止回阀。
在LNG加气站中，常用的是升降式止回阀和旋启式止回阀。
三、止回阀的工作原理1. 升降式止回阀：当介质正向流动时，压力作用在阀瓣上，使阀瓣打开，介质通过；当介质反向流动时，由于重力和弹簧力的作用，使阀瓣快速关闭，阻止介质倒流。
2. 旋启式止回阀：当介质正向流动时，压力作用在阀瓣上，使阀瓣打开，介质通过；当介质反向流动时，介质压力作用在密封面上，使阀瓣关闭，阻止介质倒流。
四、止回阀的应用止回阀广泛应用于各种管道系统中，如LNG加气站、石油化工、城市燃气等领域。
在LNG加气站中，止回阀主要用于储罐进出口、气瓶充装、管道连接等部位，以防止LNG等气体或液体倒流。
五、止回阀的优缺点1. 优点：结构简单、易于安装维护、密封性能好、能够有效地防止介质倒流。
2. 缺点：对于大口径管道，止回阀可能会引起较大的压力降，对管道系统有一定的影响。
此外，止回阀的开启和关闭需要一定的时间和力量，不能迅速响应介质的突然倒流。
六、止回阀的维护与保养为了确保止回阀的正常运行和使用寿命，需要定期进行维护和保养。
具体包括以下几点：1. 定期检查止回阀的外观和密封性能，如有损坏或老化应及时更换。
2. 对于有润滑油的需要阀门，要定期加油以保持其良好的润滑状态。
有些需定期清洗的阀门应按规定清洗。
3. 阀门启闭操作完成后，应在处于全开或全闭的状态下，检查填料是否松紧合适。
不可太松或太紧。
压盖上的螺栓需拧紧。
4. 对于使用手轮机构开闭的阀门，除操作力矩较大者外，在其开关到位后，应使用固定机构将手轮固定在操作人员的附近固定支架上（不应将阀门的手轮支撑于地面或拖于地面使其处于悬起状态），防止由于阀门意外动作而将其碰伤或甩出伤人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止回阀有效解决水表自转问题
1、在智能水表前装止回阀
既然智能水表自转是因为压力波动，水被压缩造成的，可以考虑安装止回阀，止回阀可以起到阻止水倒流的作用。
这样，在压力升高时，水被压缩，智能水表产生正转动;当压力降低时，止回阀自动关闭，智能水表不会产生转动。
当压力再次升高时，只要压力不高过止回阀内压力，智能水表就不会再转;智能水表自转主要是智能水表往复多次计量才累计出很大的水量，安装止回阀可以减少智能水表自转的频率，也就能够很好地解决压力波动造成的智能水表自转问题。
但是由于居民生活用水频率较高，且管道压力波动较小，所以要求止回阀灵敏度较高，质量要求较高。
2、户内管道安装不合理
造成智能水表自转现象的主要原因除户内管道及用水器具漏水外，主要是户内管道安装不合理导致户内管道产生气囊造成的，因此在以后的工作中应要做到。
3、排除管道内析出的气体
在设计时根据管道特点合理布置排气阀，及时排除管道内析出的气体;新装管道或新安装的户表首次通水时，应缓慢开启阀门，尽量排空管道内的空气，减少水中的含气量。
4、减少管道弯点、折点
对新装户表，在安装居民家中的管道时，应使管道沿一定的角度向上铺设，减少管道弯点、折点，并把管道的最高点设计在经常用的一只水龙头上，降低管网中产生气囊的机会。
5、在智能水表出户时，可能会导致用户家中进水方向的改变造成户内出现部分死水管段，这部分计费水表后的“死水管段”或是位置较高、或是位于管道突出管段，易产生气囊，在施工时应将这些管段拆除或进行改造。
6、管道内有大量的气体
智能水表出户后无人居住，管道内有大量的气体。
建议在水表出户时，对用户情况进行调查，当水表安装验收合格后，关闭没有住人的用户水表的表后阀，并在水表出户时与用户签定合同，说明原因。
7、智能水表自转的主要原因还是由气体造成的，因此可以考虑安装排气阀。
但是由于排气阀价格较高，且对安装位置、管道布置和止回阀灵敏度等要求较高，也会给管网维护管理增加一定的工作量，因此除非必要，尽可能少安装排气阀。
