希捷ST3160815AS硬盘测试报告
希捷ST3160815AS硬盘测试报告
希捷ST3160815AS硬盘测试报告希捷ST3160815AS（160G）硬盘测试报告摘要：硬盘是电脑中不可缺少的一个重要部件，它的性能直接关系到整个系统的性能在整机系统中担当着重要的角色，因此对硬盘性能的测试格外重要。
以下是我用HD Tune 专业硬盘测试软件对一款希捷硬盘测试的内容及数据结果。
关键词：硬盘，HD Tune，测试，基准，随机存取，错误扫描今天我用来测试硬盘的软件是HD Tune pro 4.5-硬盘实用程序(如图一所示)图一.从这款测试软件界面可以看出，它能对“基准”，“文件基准”，“磁盘信息”，“健康状况”，“随机存取”，“错误扫描”，“文件夹使用率”等项目进行测试。
从图中可以看出该硬盘是希捷的一款硬盘，型号为ST3160815AS。
Seagate是全球硬盘领域最大的生产商，在全球拥有众多的生产厂，目前市面上的希捷硬盘产品有： U8：面向中低档市场的IDE硬盘；Barracuda ATA：新酷鱼硬盘，这希捷向市场主推的IDE硬盘。
Barracuda ATA II：新酷鱼二代，此系列硬盘是酷鱼硬盘的后续产品，EIDE硬盘中还有MedalistPro金牌家族产品，有三个子系列初级型的Maui马威系列、实惠型的Bali巴厘系列和发烧型的BigBear大灰熊系列。
Barraucuda：酷鱼硬盘，这是希捷面向中高端服务器及工作站推出的7200RPM SCSI 产品。
Cheetah：捷豹硬盘，此系列产品是希捷面向高端服务器市场推出的产品，特别是前阵子发布的一款Cheetah X15，其转速高达15,000RPM，这创造了硬盘转速世界记录。
至于希捷硬盘的型号标识的具体含义介绍在下：希捷硬盘型号编排规则：ST + 硬盘尺寸 + 容量 + 盘片数 + 转速 + 接口类型ST 希捷公司标识符；硬盘尺寸，由1个字符构成，代表硬盘的外型尺寸,其中1 代表尺寸为3.5英寸宽度，厚度为41mm，3 代表尺寸为3.5英寸宽度，厚度为25mm，4 代表尺寸为5.25英寸宽度，厚度为82mm，（已淘汰），5 代表尺寸为3.5英寸宽度，厚度为25mm，9 代表尺寸为3.5英寸宽度，厚度为19mm，1 代表尺寸为2.5英寸宽度；容量，由3个字符组成，表示硬盘的标准容量；盘片数，由一个字符构成，代表盘片数量；转速，一个字节，0代表7200rpm，其他数字（包括0和1）代表5400rpm；接口类型A = ATA，即IDE/EIDE接口（这是普通桌面硬盘所采用的接口类型），N = 50针的Ultra SCSI，即Narrow SCSI，它的接口带宽；（即所支持的最大数据传输率）为20MB/s；W = 68针的Ultra SCSI，即Wide SCSI，它的接口带宽为40MB/s；LW= 68针的Ultra2 SCSI（LVD，低电压差分），它的接口带宽为80MB/s；LC= 80针的Ultra2 SCSI（LVD，低电压差分），它的接口带宽为80MB/s；FC= Fibre Channel（即光纤通道），它的接口带宽有100或200MB/s；注：LC或LW也用于表示Ultra 160/m SCSI接口类型，因此直接看LC或LW并不能看出此款硬盘是使用Ultra 2 SCSI接口还是使用Ultra 160/m SCSI接口，不过有一点可以肯定得就是只有最新推出的SCSI硬盘产品中才会有采用Ultra 160/m SCSI接口的。

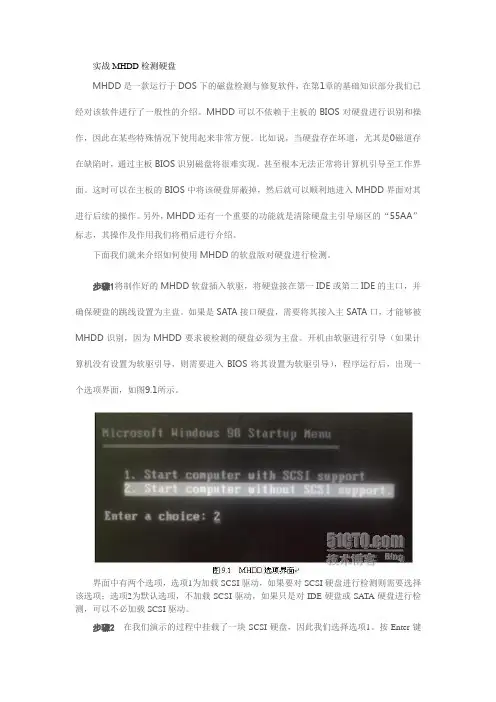

实战MHDD检测硬盘
实战MHDD检测硬盘MHDD是一款运行于DOS下的磁盘检测与修复软件，在第1章的基础知识部分我们已经对该软件进行了一般性的介绍。
MHDD可以不依赖于主板的BIOS对硬盘进行识别和操作，因此在某些特殊情况下使用起来非常方便。
比如说，当硬盘存在坏道，尤其是0磁道存在缺陷时，通过主板BIOS识别磁盘将很难实现。
甚至根本无法正常将计算机引导至工作界面。
这时可以在主板的BIOS中将该硬盘屏蔽掉，然后就可以顺利地进入MHDD界面对其进行后续的操作。
另外，MHDD还有一个重要的功能就是清除硬盘主引导扇区的“55AA”标志，其操作及作用我们将稍后进行介绍。
下面我们就来介绍如何使用MHDD的软盘版对硬盘进行检测。
步骤1将制作好的MHDD软盘插入软驱，将硬盘接在第一IDE或第二IDE的主口，并确保硬盘的跳线设置为主盘。
如果是SATA接口硬盘，需要将其接入主SATA口，才能够被MHDD识别，因为MHDD要求被检测的硬盘必须为主盘。
开机由软驱进行引导（如果计算机没有设置为软驱引导，则需要进入BIOS将其设置为软驱引导），程序运行后，出现一个选项界面，如图9.1所示。
界面中有两个选项，选项1为加载SCSI驱动，如果要对SCSI硬盘进行检测则需要选择该选项；选项2为默认选项，不加载SCSI驱动，如果只是对IDE硬盘或SATA硬盘进行检测，可以不必加载SCSI驱动。
步骤2 在我们演示的过程中挂载了一块SCSI硬盘，因此我们选择选项1。
按Enter键后进入图9.2所示的磁盘选择界面。
◆ 磁盘1为接在IDE主口的迈拓硬盘，型号为6Y080L0，容量为80GB。
◆ 磁盘6为一块SA TA接口的希捷硬盘，型号为ST3160815AS，容量为160GB。
◆ 磁盘10为一块通过SCSI卡与计算机联结的希捷SCSI硬盘，型号为ST336753LW。
要对哪块硬盘进行操作就输入其号码后按Enter键。
如我们要对磁盘1进行操作，按键盘上的数字键“1”，然后Enter，程序进入对磁盘1的操作界面。
希捷硬盘检测说明
1033 1031 1036 1040 3082 1046 2052 1028 1041 1042 1066 1049 1054
"C:\Program Files\Seagate\SeaTools for Windows\SeaToolsforWindows.exe" 3082 将启动西班牙语的SeaTools
文件夹中。 要查看这些日志， 请记下硬盘序列号， 然后选择“帮助”下拉菜单， 从中选择“查看日志文件”。 以下是可能出现的检测结果： - 通过 - 失败 - 中止
在多数情况下，SeaTools for Windows 的检测结果都会显示通过状态。如果硬盘能引导至 Windows，则证明硬盘状况还算良好。SeaTools for Windows 是一款有用的检测工具， 它可排除硬盘作为某些系统问题的来源或实际导因。 硬盘可能完好无损， 但其中的数据已经损坏。 在这种情况下， 您必须 修复、 重新安装或重新保存这些损毁的数据。
SeaTools for Windows 用户指南
版权所有© 2010 Seagate Technology, LLC.所有权保留。 修订日期： 2010 年07 月28 日
硬盘检测实验报告
一、实验目的1. 了解硬盘的基本参数和性能指标。
2. 学习硬盘检测工具的使用方法。
3. 掌握硬盘性能测试的基本步骤。
4. 分析硬盘性能与实际使用的关系。
二、实验器材1. 电脑一台2. 硬盘检测工具：CrystalDiskInfo、AS SSD Benchmark等3. 硬盘（台式机硬盘，3.5英寸，7200转/分，SATA接口）三、实验步骤1. 实验准备（1）将硬盘连接到电脑主板上，确保连接正确。
（2）打开电脑，进入BIOS设置，确认硬盘已被识别。
（3）安装硬盘检测工具，如CrystalDiskInfo、AS SSD Benchmark等。
2. 硬盘基本参数检测（1）使用CrystalDiskInfo检测硬盘的基本参数，包括型号、容量、转速、接口类型等。
（2）观察并记录检测结果。
3. 硬盘性能测试（1）使用AS SSD Benchmark进行硬盘性能测试，包括4K对齐、4K随机读写、连续读写等。
（2）观察并记录测试结果。
4. 分析与讨论（1）对比不同硬盘的测试结果，分析硬盘性能与实际使用的关系。
（2）根据测试结果，评估所选硬盘的适用场景。
四、实验结果与分析1. 硬盘基本参数检测通过CrystalDiskInfo检测，所使用的硬盘型号为“ST3320620AS”，容量为320Gbytes，转速为7200转/分，接口类型为SATA。
2. 硬盘性能测试使用AS SSD Benchmark进行测试，得到以下结果：（1）4K对齐：读取速度为537.9MB/s，写入速度为531.4MB/s。
（2）4K随机读写：读取速度为37.9MB/s，写入速度为50.5MB/s。
（3）连续读写：读取速度为171.1MB/s，写入速度为168.6MB/s。
3. 分析与讨论通过对比不同硬盘的测试结果，发现所选硬盘在4K对齐、4K随机读写、连续读写等方面的性能表现良好。
在实际使用过程中，硬盘性能对电脑的整体运行速度和稳定性有着重要影响。
电脑详细报表
最大可视面积: 17.4
Gamma: 2.50
电源管理: Active-Off
--------[ PCI设备 ]-------------------------------------------------------------------------------
设备名称: P35/G33/G31/P31 Express DRAM Controller
制造商: Intel
类别: Bridge / PCI to HOST
子系统ID: 29C08086h(Generic ID)
80000005 0x00000000 0x00000000 0x00000000 0x00000000
80000006 0x00000000 0x00000000 0x02002040 0x00000000
80000007 0x00000000 0x00000000 0x00000000 0x00000000
制造商: Intel
类别: Bridge / PCI to PCI
设备名称: 82801G(ICH7) USB UHCI Controller #1
制造商: Intel
类别: Serial / USB (UHCI)
子系统制造商: Intel
设备名称: 82801G(ICH7) HD Audio Controller
制造商: Intel
类别: Multimedia / Hi-definition Audio
子系统ID: 27D88086h(Generic ID)
显卡
产品: 英特尔 G33/G31 Express Chipset Family ( 128 MB )

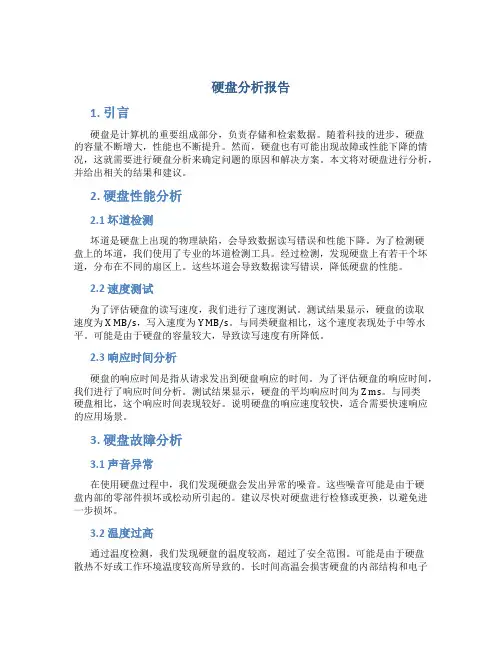

硬盘分析报告
硬盘分析报告1. 引言硬盘是计算机的重要组成部分，负责存储和检索数据。
随着科技的进步，硬盘的容量不断增大，性能也不断提升。
然而，硬盘也有可能出现故障或性能下降的情况，这就需要进行硬盘分析来确定问题的原因和解决方案。
本文将对硬盘进行分析，并给出相关的结果和建议。
2. 硬盘性能分析2.1 坏道检测坏道是硬盘上出现的物理缺陷，会导致数据读写错误和性能下降。
为了检测硬盘上的坏道，我们使用了专业的坏道检测工具。
经过检测，发现硬盘上有若干个坏道，分布在不同的扇区上。
这些坏道会导致数据读写错误，降低硬盘的性能。
2.2 速度测试为了评估硬盘的读写速度，我们进行了速度测试。
测试结果显示，硬盘的读取速度为X MB/s，写入速度为Y MB/s。
与同类硬盘相比，这个速度表现处于中等水平。
可能是由于硬盘的容量较大，导致读写速度有所降低。
2.3 响应时间分析硬盘的响应时间是指从请求发出到硬盘响应的时间。
为了评估硬盘的响应时间，我们进行了响应时间分析。
测试结果显示，硬盘的平均响应时间为Z ms。
与同类硬盘相比，这个响应时间表现较好。
说明硬盘的响应速度较快，适合需要快速响应的应用场景。
3. 硬盘故障分析3.1 声音异常在使用硬盘过程中，我们发现硬盘会发出异常的噪音。
这些噪音可能是由于硬盘内部的零部件损坏或松动所引起的。
建议尽快对硬盘进行检修或更换，以避免进一步损坏。
3.2 温度过高通过温度检测，我们发现硬盘的温度较高，超过了安全范围。
可能是由于硬盘散热不好或工作环境温度较高所导致的。
长时间高温会损害硬盘的内部结构和电子元件，增加硬盘故障的风险。
建议将硬盘放置在通风良好、温度适宜的环境中，并定期清理硬盘散热孔。
3.3 数据误差率增加通过数据分析，我们发现硬盘的数据误差率呈现上升的趋势。
这可能是由于硬盘的读写头或介质出现了问题，导致数据读写错误。
建议及时备份重要数据，并考虑更换硬盘。
4. 解决方案和建议4.1 修复坏道为了修复硬盘上的坏道，可以使用专业的坏道修复软件。
硬盘检测报告
硬盘检测报告对于经常使用电脑的人来说，硬盘是一个至关重要的组成部分。
它是存储设备中的关键元素，承载着我们珍贵的数据和文件。
然而，由于长时间的使用和不当的操作，硬盘也可能会遭受各种问题和损坏。
因此，定期进行硬盘检测是非常必要的。
在本篇文章中，我将分享一份硬盘检测报告，希望对了解硬盘检测的重要性和方法提供一些帮助。
第一部分：检测过程在进行硬盘检测之前，我们需要先准备一些工具。
首先是硬盘检测软件，例如常用的CrystalDiskInfo或HD Tune等。
其次是一个外部存储设备，用于备份和获取数据。
当然，机械硬盘的检测还需要具备一些技巧，例如对硬盘进行噪音和振动的观察。
在检测过程中，我们首先需要运行硬盘检测软件，它会提供有关硬盘的详细报告。
该报告包括硬盘的基本信息（如序列号、容量、接口类型等），以及硬盘的健康状态、温度等数据。
这些数据是判断硬盘是否存在问题的重要依据，通常以颜色表示。
绿色表示硬盘正常，黄色表示存在一些小问题，红色则表示存在严重的问题。
除了软件检测，我们还可以通过观察硬盘的噪音和振动来判断其健康状况。
正常情况下，硬盘应该运行安静且振动较小。
如果硬盘发出磁头碰撞或异常噪音，并伴有剧烈的振动，那么很可能存在硬盘故障的风险。
第二部分：问题诊断基于硬盘检测报告的数据和观察结果，我们可以初步判断硬盘是否存在问题。
如果硬盘处于绿色或黄色状态，那么问题可能较小，例如硬盘的健康度降低或出现一些坏道。
此时，我们可以尝试通过软件修复坏道或进行数据备份，以预防更严重的后果。
然而，一旦硬盘显示红色，就意味着存在严重的问题。
这可能是由于硬盘寿命到期、电子元件损坏或磁头故障等原因造成的。
在这种情况下，我们需要及时采取措施来保护重要的数据，例如立即备份数据到外部设备或云存储。
同时，我们也应该考虑更换硬盘或修复硬盘的可能性。
第三部分：应对措施一旦确定了硬盘存在问题，我们就需要采取适当的应对措施。
如果问题较小，例如硬盘健康度较低或出现一些坏道，我们可以尝试通过软件修复或清理来恢复硬盘的正常工作。
希捷机械硬盘质量控制报告
希捷机械区域硬盘质量控制报告《管理沟通》结课报告姓名：学号：班级：系别：余良伟1510660117 工业1501 工业工程系时间：2018年6月21 日1.前言 (3)1.1研究背景 (3)1.2希捷公司简介 (3)2.希捷公司的现状分析 (3)2.1希捷公司现行质量管理方案 (3)2.2希捷公司质量管理中出现的问题 (4)2.3希捷Ｍ20的２.5英寸机械硬盘的质量分析 (5)3质量控制方法介绍 (7)3.1 PDCA循环 (7)3.1.1 PDCA循环的概念 (7)3.1.2 PDCA循环的特点 (8)3.2鱼骨图 (9)3.2.1鱼骨图概念 (9)3.2.2鱼骨图的特点 (9)3.3 六西伽马管理 (10)3.3.1六西伽马管理的概念 (10)3.3.2六西伽马管理的特点 (10)4.各质量控制方法在希捷公司上的运用 (11)4.1基于PDCA循环的质量管理控制 (11)4.1.1实施意义 (11)4.1.2实施步骤 (11)4.2基于鱼骨图的质量管理控制 (12)4.2.1分析步骤 (12)4.2.2分析结果 (12)4.3基于六西伽马的质量控制管理 (12)4.3.1六西伽马的质量控制的步骤 (12)4.4希捷公司在质量管理控制后的表现 (13)5总结 (15)5.1本文的研究结论 (15)5.2对希捷公司的建议 (15)6参考文献 (16)1.前言1.1研究背景在当下，全球电脑市场逐渐萎靡，并没有看到复苏的迹象。
使得全球机械硬盘出货量也逐渐下滑。
与此同时，新兴的固态硬盘对传统机械硬盘提出了强有力的挑战，因为前者有着更快的读写速度和更低的功耗，而传统硬盘凭借着低成本，大容量，质量高才暂时在市场上保留一席之地。
所以在传统机械硬盘在不断提高容量，不断降低成本的同时，只有保证其优秀的可靠性和优质的质量，才能持续地占据市场，才能防止竞争对手对硬盘市场份额的蚕食。
这是一场关乎机械硬盘存亡的战争，也许技术的潮流无可逆转，但是机械硬盘应该Ｗ最优秀的质量使客户满意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
希捷ST3160815AS（160G）硬盘测试报告摘要：硬盘是电脑中不可缺少的一个重要部件，它的性能直接关系到整个系统的性能在整机系统中担当着重要的角色，因此对硬盘性能的测试格外重要。
以下是我用HD Tune 专业硬盘测试软件对一款希捷硬盘测试的内容及数据结果。
关键词：硬盘，HD Tune，测试，基准，随机存取，错误扫描今天我用来测试硬盘的软件是HD Tune pro 4.5-硬盘实用程序(如图一所示)图一.从这款测试软件界面可以看出，它能对“基准”，“文件基准”，“磁盘信息”，“健康状况”，“随机存取”，“错误扫描”，“文件夹使用率”等项目进行测试。
从图中可以看出该硬盘是希捷的一款硬盘，型号为ST3160815AS。
Seagate是全球硬盘领域最大的生产商，在全球拥有众多的生产厂，目前市面上的希捷硬盘产品有： U8：面向中低档市场的IDE硬盘；Barracuda ATA：新酷鱼硬盘，这希捷向市场主推的IDE硬盘。
Barracuda ATA II：新酷鱼二代，此系列硬盘是酷鱼硬盘的后续产品，EIDE硬盘中还有MedalistPro金牌家族产品，有三个子系列初级型的Maui马威系列、实惠型的Bali巴厘系列和发烧型的BigBear大灰熊系列。
Barraucuda：酷鱼硬盘，这是希捷面向中高端服务器及工作站推出的7200RPM SCSI 产品。
Cheetah：捷豹硬盘，此系列产品是希捷面向高端服务器市场推出的产品，特别是前阵子发布的一款Cheetah X15，其转速高达15,000RPM，这创造了硬盘转速世界记录。
至于希捷硬盘的型号标识的具体含义介绍在下：希捷硬盘型号编排规则：ST + 硬盘尺寸 + 容量 + 盘片数 + 转速 + 接口类型ST 希捷公司标识符；硬盘尺寸，由1个字符构成，代表硬盘的外型尺寸,其中1 代表尺寸为3.5英寸宽度，厚度为41mm，3 代表尺寸为3.5英寸宽度，厚度为25mm，4 代表尺寸为5.25英寸宽度，厚度为82mm，（已淘汰），5 代表尺寸为3.5英寸宽度，厚度为25mm，9 代表尺寸为3.5英寸宽度，厚度为19mm，1 代表尺寸为2.5英寸宽度；容量，由3个字符组成，表示硬盘的标准容量；盘片数，由一个字符构成，代表盘片数量；转速，一个字节，0代表7200rpm，其他数字（包括0和1）代表5400rpm；接口类型A = ATA，即IDE/EIDE接口（这是普通桌面硬盘所采用的接口类型），N = 50针的Ultra SCSI，即Narrow SCSI，它的接口带宽；（即所支持的最大数据传输率）为20MB/s；W = 68针的Ultra SCSI，即Wide SCSI，它的接口带宽为40MB/s；LW= 68针的Ultra2 SCSI（LVD，低电压差分），它的接口带宽为80MB/s；LC= 80针的Ultra2 SCSI（LVD，低电压差分），它的接口带宽为80MB/s；FC= Fibre Channel（即光纤通道），它的接口带宽有100或200MB/s；注：LC或LW也用于表示Ultra 160/m SCSI接口类型，因此直接看LC或LW并不能看出此款硬盘是使用Ultra 2 SCSI接口还是使用Ultra 160/m SCSI接口，不过有一点可以肯定得就是只有最新推出的SCSI硬盘产品中才会有采用Ultra 160/m SCSI接口的。
从上面的介绍中，大家可以发现对于希捷硬盘的型号其最复杂得要算接口类型了，下面再以几个例子来说明一下希捷硬盘型号的具体含义。
现在具体举例说明：ST39204LC含义：它表示此款硬盘为3.5英寸盘，容量为9.2GB，转速为10，000RPM，是此系列中的第四代产品，而它所采用的接口类型为Ultra 160/m SCSI，它属于Cheetah 73系列产品。
说明：型号中的3表示3.5英寸盘，92表示容量为9.2GB，0表示转速为10，000RPM，4表示它为第四代产品，而接口类型则从LC中看出。
希捷生产的硬盘型号：ST 3 9173 N PR － X 第一字段第二字段第三字段第四字段第五字段第六字段第一字段：由ST组成，代表希捷的标识符。
第二字段：由1个字符组成，代表硬盘的外形尺寸。
1代表3.5英寸宽度，1.6英寸高度；2代表5.25英寸宽度，1.6英寸高度；3代表3.5英寸宽度，l英寸高度；4代表5.25英寸宽度，完整的高度；5代表3.5英寸宽度。
0.75英寸高度；6代表9英寸宽度；7代表互．8英寸宽度；8代表8英寸宽度；9代表2.5英寸宽度，0.75英寸高度。
第三字段：由2－5个字符组成，它代表硬盘的标准容量。
如本例表示9.1GB容量。
第四字段：由l—2个英文字符组成，它代表硬盘支持的接口类型。
A代表ATA／UIW ATA（IDE／EIDE）接口；AG代表ATA w／Safewrite保护的接口；DC代表Dtherential ／80－pin SCA接口；E代表 ESDI接口；FC代表Fibreoannel／40－pin SCA接口；J代表SMD／SME－E接口；K 代表IPI－2接口；LC代表低电压的 Diffrential／80－pinSA 接口；LW代表低电压的 Differential／68－pin WideSCSI接口；N代表SCSI／50－pin Narrow SCSI接口； ND代表 Dtherential／50－pin Narrow SCSI接口； NM代表 SCSI ／50－pin Narrow SCSI／MacintOSh Comaptible接口；NV代表SCSI／50－pin Narrow SCSI接口；P代表 PCMCIA（PCCud）接口；R代表ST412／RLL接口；S代表SyncronizedSpindle或Spnchonous SCSI；W代表 SCSI／68－pin Wide SCSI接口；WC 代表SCSI／80－pin SCA接口; WD代表Dtherential／68－pin Wide SCSI接口；X代表 XT Bus（IDE）接口。
第五字段：由2个英文字符组成，PR代表随硬盘附送安装软件和硬盘控制器。
第六字段：由1个字符组成，它代表硬盘的存取时I间。
0代表标准；l代表快速希捷生产的ATA系列硬盘型号组成：第一字段：由ST组成，代表希捷的标识符。
第二字段：由1个字符组成，它代表硬盘的外形尺寸。
3代表3.5英寸宽度，l英寸高度。
第三字段：由5个字符组成，它代表硬盘的标准容量，如本例表示17.2 GB容量。
第四字段：由1个英文字符组成，它代表硬盘支持的接口类型。
A代表ATA／Ultra ATA／Ultra ATA／66（IDE／EIDE）接口。
希捷生产的SCSI系列硬盘型号组成：ST 3 18275 LW 第一字段第二字段第三字段第四字段第一字段：由2个英文字符组成，代表希捷的标识符。
第二字段：由1个字符组成，代表硬盘的外型尺寸。
l代表3.5英寸宽度，1.6英寸高度；3代表3.5英寸宽度，l英寸高度。
第三字段：由5个字符组成，它代表硬盘的标准容量。
如本例表示18.2 GB容量。
第四字段：由l－3个英文字符组成，它代表硬盘支持的接口。
类型及采用的技术。
DC代表Differentia／80－pin SCA接口；FC代表Fibre Channel／40－pin SCA接口；FCV代表同FC，但增加了缓存的大小；LC代表低电压的Differential／80- pin SCA；LCV代表同LC，但增加了缓存大小；LW代表低电压的DiffeYntial／68- pin Wide SCSI 接口；LWV代表同LW，但增加了缓存大小； N代表SCSI／50－pinNarrow SCSI接口；ND代表Differential／50－pin NarrowSCSI接口;W代表SCSI／68－pin Wide SCSI接口；WC代表 SCSI／80－pinSCA；WD代表 Differential／68－pin Wide SCSI接口。
以上介绍了硬盘型号的组成，下面开始测试硬盘，主要对选项卡中的基准，文件基准，错误扫描，随机存取等几项内容进行测试。
测试的具体数据：一、“基准”测试：图二.首先选择“基准”选项卡（如图二），点击“开始”进行测试。
从“基准”的测试中可以看出，该硬盘的最小传输速率是4.6MB/秒，最大传输速率是74.9MB/秒，平均传输速率是56.1MB/秒突发传输速率为268.6MB/秒，CPU的使用率为6.9%等数据信息。
二、“文件基准”测试：图三.然后对“文件基准”进行测试（如图三），默认C盘，点击“开始”进行测试，从测试图来看，硬盘读取速度在38MB/秒的时候趋于稳定，写入速度在37.5MB/秒上下波动，总的来看，硬盘的写入速度略高于读取速度。
三、“错误扫描”测试：图四.接下来进行的是“错误扫描”（如图四），由于时间原因这里我们选择了快速扫描，点击“开始”按钮开始扫描。
测试图由许多个矩形的格子组成，从图例我们可以看出，每一个小格子代表的是61MB容量,绿色代表硬盘正常工作，红色表示硬盘出现故障或已损坏。
从扫描的结果来看该硬盘没有损坏，测试用时34秒。
四、“随机存取”测试：图五.最后对“随机存取”进行测试（如图五），评价测试的项目有“传输大小”、“操作/秒”、“平均存取时间”、“平均速度”。
点击“开始”按钮进行测试，其中黄色点代表512B，红色点代表4KB，绿色点代表64KB，深蓝色点代表1MB,浅蓝色点代表随机。
从测试图中看，深蓝色和绿色的点比较多一些，说明传输大小主要以512B和64KB 为主。
“平均存取时间”等项目数据在图表中依次列出。
五、参考文献：【1】金明哲.硬盘实战维修从入门到精通〔M〕.科学出版社：金明哲，2009.4：132【2】赵乾伟.电脑硬盘终极应用〔M〕.人民邮电出版社：赵乾伟，2006：31【3】徐刚.硬盘玩家-数据备份、恢复与急救完全手册〔M〕.中国电力出版社：徐刚，2004.11：154【4】张发凌等.玩转硬盘及多操作系统〔M〕.人民邮电出版社：张发凌等，2004：173。
