综合布线系统质量验收标准

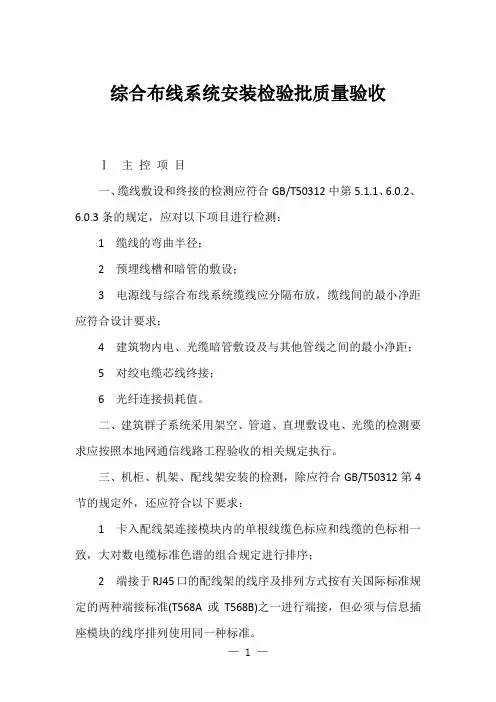

综合布线系统安装检验批质量验收
综合布线系统安装检验批质量验收Ⅰ主控项目一、缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1 缆线的弯曲半径；2 预埋线槽和暗管的敷设；3 电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4 建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5 对绞电缆芯线终接；6 光纤连接损耗值。
二、建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。
三、机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：1 卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆标准色谱的组合规定进行排序；2 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准(T568A或T568B)之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。
四、信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。
Ⅱ一般项目一、缆线终接应符合GB/T50312中第6.0.1条的规定。
二、各类跳线的终接应符合GB/T50312中第6.0.4条的规定。
三、机柜、机架、配线架安装，除应符合GB/T50312第4.0.1条的规定外，还应符合以下要求：1 机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后辅设活动地板，底座水平误差每平方米不应大于2mm；2 安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm；3 背板式跳线架应线配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；4 壁挂式机柜底面距地面不宜小于300mm；5 桥架或线槽应直接进入机架或机柜内；6 接线端子各种标志应齐全。
四、信息插座的安装要求应执行GB/T50312第4.0.3条的规定。

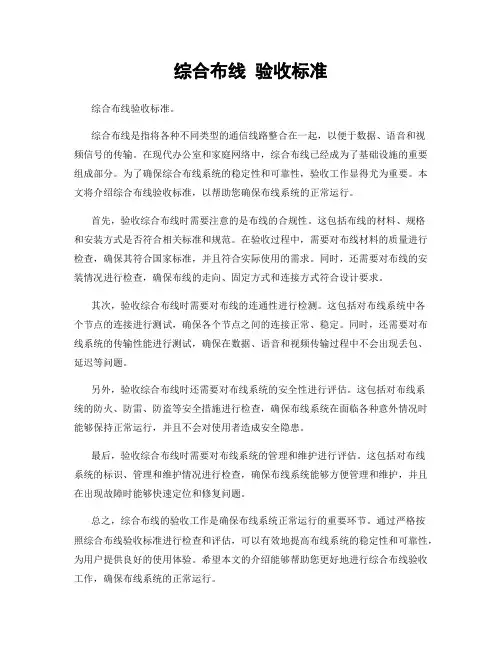

综合布线 验收标准
综合布线验收标准综合布线验收标准。
综合布线是指将各种不同类型的通信线路整合在一起，以便于数据、语音和视频信号的传输。
在现代办公室和家庭网络中，综合布线已经成为了基础设施的重要组成部分。
为了确保综合布线系统的稳定性和可靠性，验收工作显得尤为重要。
本文将介绍综合布线验收标准，以帮助您确保布线系统的正常运行。
首先，验收综合布线时需要注意的是布线的合规性。
这包括布线的材料、规格和安装方式是否符合相关标准和规范。
在验收过程中，需要对布线材料的质量进行检查，确保其符合国家标准，并且符合实际使用的需求。
同时，还需要对布线的安装情况进行检查，确保布线的走向、固定方式和连接方式符合设计要求。
其次，验收综合布线时需要对布线的连通性进行检测。
这包括对布线系统中各个节点的连接进行测试，确保各个节点之间的连接正常、稳定。
同时，还需要对布线系统的传输性能进行测试，确保在数据、语音和视频传输过程中不会出现丢包、延迟等问题。
另外，验收综合布线时还需要对布线系统的安全性进行评估。
这包括对布线系统的防火、防雷、防盗等安全措施进行检查，确保布线系统在面临各种意外情况时能够保持正常运行，并且不会对使用者造成安全隐患。
最后，验收综合布线时需要对布线系统的管理和维护进行评估。
这包括对布线系统的标识、管理和维护情况进行检查，确保布线系统能够方便管理和维护，并且在出现故障时能够快速定位和修复问题。
总之，综合布线的验收工作是确保布线系统正常运行的重要环节。
通过严格按照综合布线验收标准进行检查和评估，可以有效地提高布线系统的稳定性和可靠性，为用户提供良好的使用体验。
希望本文的介绍能够帮助您更好地进行综合布线验收工作，确保布线系统的正常运行。
综合布线系统的质量验收标准
综合布线系统1一般规定1.1本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2缆线敷设和终接的检测I主控项目2.1缆线的弯曲半径应符合下列规定：1.非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2.屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3.主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4.光缆的弯曲半径应至少为光缆外径的15倍。
2.2电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2.3建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4对绞电缆芯线终接应符合下列要求：1.终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4.端接于RJ45 口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一(T568A或T568B)进行端接，但必须与信息插座模块的线序排列使用同一种标准；1.1屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
综合布线施工和验收标准
施工阶段
质量控制点
质量控制标准
线缆布放
布放位置、路由、弯曲半径
布放位置正确，路由合理，弯曲半径符合设计要求
线缆终接
接线端子、跳线连接
接线端子连接牢固，跳线连接正确，无松动
配线设备安装
设备型号、规格、安装位置
设备型号规格符合设计要求，安装位置准确，固定牢固
三、竣工验收标准
验收项目
验测试结果
各项指标测试结果符合设计要求，合格率为100%
系统性能测试
传输速率、误码率、连接器插入损耗等
传输速率、误码率等性能指标符合设计要求，连接器插入损耗、回波损耗等连接性能指标达标
安全性测试
抗电磁干扰能力、过载保护能力等
安全性指标符合设计要求，无安全隐患
标识与文档
标签、标识、竣工图纸、验收报告等
综合布线施工和验收标准
一、施工前检查
检查项目
检查内容
检查标准
环境要求
地面、墙面、电源插座及接地装置
符合设计要求，无损坏、无污染
器材检验
外观、型号、规格、数量
外观无损坏，型号规格符合设计要求，数量准确
安全防火
消防器材、危险物堆放、预留孔洞防火措施
消防器材齐全有效，危险物堆放规范，预留孔洞防火措施到位
二、施工过程中的质量控制
综合布线质量验收标准
综合布线质量验收标准综合布线是现代建筑中不可或缺的一部分，它为建筑提供了通信、数据传输、安全监控等方面的基础设施。
然而，布线工程的质量直接关系到整个建筑的运行效率和安全性。
因此，对综合布线的质量验收是非常重要的。
本文将就综合布线质量验收标准进行详细介绍，以便相关从业人员能够更好地进行工作。
首先，综合布线质量验收标准应包括对布线材料的验收。
在进行布线工程前，应对所选用的电缆、接头、插座等材料进行检查，确保其符合国家标准和工程要求。
材料的质量直接关系到整个布线系统的稳定性和可靠性，因此在验收时需严格把关，确保材料的质量达标。
其次，综合布线质量验收标准还应包括对布线工程施工质量的验收。
在进行布线工程时，应确保布线路径合理、布线方式规范、接地可靠、标识清晰等，以及在进行布线连接时，应保证连接牢固、接触良好、不得出现短路、断路等情况。
此外，还应对布线工程的外观质量进行验收，确保整体美观、无杂乱线路、无明显损坏等情况。
另外，综合布线质量验收标准还应包括对布线系统的功能性验收。
在完成布线工程后，应对整个布线系统进行功能性测试，确保其能够正常运行并满足工程要求。
测试内容包括通信传输性能测试、网络连接测试、安全监控测试等，以及对系统的稳定性、可靠性进行验证。
最后，综合布线质量验收标准还应包括对验收记录的要求。
在进行验收时，应对每一项验收内容进行详细记录，包括验收时间、验收人员、验收结果等，并及时进行归档保存。
验收记录是对布线工程质量的一种有力证明，也是后期运维和维护的重要依据。
综合布线质量验收标准的制定和执行，对于保障建筑布线工程的质量具有重要意义。
只有严格执行验收标准，才能保证综合布线工程的质量和可靠性。
因此，相关从业人员应严格按照验收标准进行操作，并不断总结经验，完善验收标准，以提高综合布线工程的质量水平。
综合布线验收标准
综合布线验收标准综合布线是指将各种通信线路（如电话线、数据线、视频线等）整合在一起，通过统一的布线系统进行管理和传输。
在建筑物内部，综合布线系统扮演着至关重要的角色，它不仅影响着通信网络的质量和稳定性，也直接关系到建筑物内部各种设备的正常运行。
因此，对综合布线系统的验收标准显得尤为重要。
首先，对于综合布线系统的验收，需要对其进行全面的检查和测试。
这包括对布线的质量、连接的稳定性、信号的传输质量等方面进行检测。
只有通过全面的测试，才能确保综合布线系统的正常运行。
其次，综合布线系统的验收标准需要符合相关的国家标准和行业标准。
这些标准包括对布线材料的要求、布线工艺的要求、布线连接的要求等内容。
只有符合这些标准，才能保证综合布线系统的质量和稳定性。
另外，综合布线系统的验收还需要考虑到系统的可维护性和可扩展性。
这包括对布线系统的标识、标注、文档等方面进行验收，以确保在日后的维护和扩展过程中能够更加方便和高效。
此外，综合布线系统的验收还需要考虑到系统的安全性和可靠性。
这包括对布线系统的防火、防水、防雷等方面进行验收，以确保在突发情况下能够保证系统的正常运行和设备的安全。
最后，综合布线系统的验收还需要考虑到系统的性能和适用性。
这包括对布线系统的带宽、传输速率、抗干扰能力等方面进行验收，以确保系统能够满足日常通信和数据传输的需求。
总的来说，综合布线系统的验收标准是一个综合性的工作，需要考虑到多个方面的因素。
只有通过严格的验收标准，才能保证综合布线系统的质量和稳定性，为建筑物内部的通信和数据传输提供可靠的保障。
综合布线验收标准
综合布线验收标准综合布线是指将计算机、电话、监控等各种信息设备的信号通过一定的传输介质连接到一起，形成一个整体的信息传输系统。
综合布线的质量直接影响到整个信息系统的稳定性和可靠性，因此在进行综合布线时，必须要进行验收，以确保系统的正常运行和安全性。
一、验收前的准备工作。
在进行综合布线验收前，需要做好以下几项准备工作：1.检查布线图纸和设计方案，确保符合相关标准和规范。
2.检查布线材料和设备，确保符合要求和规范。
3.对综合布线工程进行全面检查，包括线缆敷设、连接头安装、接地等情况。
4.对综合布线系统进行初步调试，确保各项功能正常。
二、验收内容和标准。
1.线缆敷设验收。
对于线缆的敷设，需要检查以下几个方面：（1）线缆的敷设路径是否符合设计要求，是否存在过弯、挤压等情况。
（2）线缆的固定方式是否牢固，是否存在松动、脱落等情况。
（3）线缆的标识是否清晰明了，便于后期维护和管理。
2.连接头安装验收。
连接头的安装直接关系到综合布线系统的稳定性和可靠性，因此需要进行严格的验收：（1）连接头的焊接是否符合规范，焊点是否牢固。
（2）连接头的安装位置是否准确，连接是否牢固。
（3）连接头的标识是否清晰，便于后期维护和管理。
3.接地验收。
接地是综合布线系统中非常重要的一环，验收时需要注意以下几点：（1）接地电阻是否符合规范要求，接地线是否连接牢固。
（2）接地位置是否符合设计要求，是否存在杂散接地等情况。
4.系统功能验收。
系统功能验收是整个综合布线验收的重要环节，需要检查以下几个方面：（1）各项功能是否正常，包括数据传输、电话通信、监控信号等。
（2）系统的稳定性和可靠性是否符合要求。
（3）系统的安全性是否得到保障。
三、验收报告和后续处理。
在完成综合布线验收后，需要及时编写验收报告，报告内容应包括验收的具体情况、存在的问题和解决方案等。
对于存在的问题，需要及时进行整改和处理，直到问题得到彻底解决。
综合布线验收是整个综合布线工程中非常重要的一环，只有通过严格的验收，才能确保系统的正常运行和安全性。
建筑与建筑群综合布线系统工程验收规范
建筑与建筑群综合布线系统工程验收规范一、工程质量验收标准1、建筑布线综合系统的设计应符合《建筑布线综合系统工程规范》、《电子信息技术及网络系统安装工程规范》及《建筑电视系统安装工程规范》等国家标准技术要求和本合同规定；2、建筑布线综合系统工程改造应符合该类型建筑设计要求和本规范要求；3、网络系统的选择，安装，以及所有的电缆接线等质量应符合国家标准和本施工规程；4、电缆应具有良好的电器性能，确保正确、牢固的连接，保证建筑布线综合系统工程正确可靠运行；5、布放、固定以及抗压强度等硬件质量要求应符合国家标准和本合同要求；6、布线供电电源应符合合同的要求，充分考虑实际使用的可行性。
二、验收内容1、验收工程建设状况，布线系统的设计，布线和终端设备的安装，布线的位置准确性以及综合系统的保护等；2、验收布线产品的质量，设备的外观美观度，电缆及线缆接合牢固及安全性，电缆及线缆应优先采用建筑布线综合系统柔性电缆及线缆标准；3、验收硬件安装穿越结构分布的正确性，所有的连接件及安装配件的质量；4、验收布线综合系统的工作状态；5、验收建筑环境控制，监控，安全设备，火灾安全系统，智能系统和单元控制系统等网络系统；6、验收布线系统及设施施工报告，测试报告，资料文件和记录；7、验收完工时应按国家有关法规和本合同将建筑布线综合系统工程竣工并通知验收。
三、验收结果1、完工验收应由甲方和乙方共同组织，由甲方或乙方委托的检测机构进行验收；2、验收合格的，甲方应当在验收结束后三十天内出具验收证明，并发竣工图纸复印件两份；3、验收不合格的，乙方应在收到验收通知后十五天内按照《验收证明》要求，完善验收部分工程，待全部工程技术问题解决后，再次由甲方和乙方共同组织验收；4、完工验收质量得到认可后，双方应签订质量保证书，并交付乙方复制件留存；5、建筑布线综合系统工程验收合格后，甲方应及时一次性付清质量保证金。
综合布线系统验收规范要求
综合布线系统验收规范要求综合布线系统验收规范要求引导语：综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
也是网络传播的依赖，以下是店铺整理的综合布线系统验收规范要求，欢迎参考阅读!一、环境检查检查内容：(1) 管理间、设备间、工作区土建工程是否已全部竣工；房屋地面是否平整、光洁，门的高度和宽度是否妨碍设备和器材的搬运；门锁和钥匙是否齐全。
(2) 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸是否均符合设计要求。
(3) 铺设活动地板的场所、活动地板防静电措施中的接地是否符合设计要求。
(4) 管理间、设备间是否提供了220V单相带地电源插座。
(5) 管理间、设备间是否提供了可靠的接地装置，设置接地体时，检查接地电阻值及接地装置是否符合设计要求。
(6) 管理间、设备间的面积，通风及环境温度、湿度是否符合设计要求。
二、器材检查器材检查主要指对各种布线材料的检查，包括各种缆线、接插件、管材及辅助配件。
(1) 器件的检查要求1) 对于工程所用缆线器材的型号、规格、数量、质量在施工前应进行检查，无出厂检验证明的.材料不得在工程中使用。
2) 经检查的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3) 工程中使用的缆线、器材应与订货合同的要求相符，或与封存的产品在规格、型号、等级上相符。
4) 备品、备件及各类资料应齐全。
(2) 型材、管材与铁件的检查要求1) 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
2)管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
3) 管道采用水泥管时，应按通信管道工程施工及验收中的相关规定进行检查。
4) 各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损等现象。
5) 铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
综合布线系统验收标准及内容(3) 缆线的检查要求1) 工程使用的双绞线电缆和光缆类型、规格应符合设计的规定和合同要求。
综合布线验收规范
综合布线验收规范综合布线验收规范1. 引言综合布线的验收是确保布线系统质量和可靠性的重要环节。
本文档为综合布线验收提供了一套规范，方便验收人员进行操作和判断。
2. 验收前准备工作2.1 验收人员应提前了解布线系统的设计方案和施工图纸，并对各项细节进行熟悉。
2.2 检查布线系统的材料和设备是否完好，并进行清点和核实。
2.3 检查施工单位是否按照设计方案和施工图纸的要求进行施工。
2.4 验收人员应将详细的验收标准和要求提前通知施工单位，并明确验收的目的和要求。
3. 验收过程3.1 检查线路走向和标识3.1.1 检查线路走向是否与设计方案和施工图纸一致。
3.1.2 检查线路的标识是否清晰可见。
3.2 检查线缆敷设3.2.1 检查线缆敷设是否符合设计方案和施工图纸的要求。
3.2.2 检查线缆的铺设是否平整牢固，是否有明显的折弯、擦伤和挤压等现象。
3.2.3 检查线缆的固定是否牢固可靠，是否符合相关规范和要求。
3.3 检查接头和插座3.3.1 检查接头和插座的规格型号是否符合设计要求。
3.3.2 检查接头和插座是否安装正规、牢固可靠，是否有发热、松动、脱落等情况。
3.3.3 检查接头和插座的连线是否正确，是否紧固牢靠。
3.4 检查配线架和配线框3.4.1 检查配线架和配线框是否安装牢固、平整，是否有损坏或断线。
3.4.2 检查配线架和配线框的标识是否清晰可见。
3.4.3 检查配线架和配线框的线缆连接是否牢固，是否符合图纸要求。
3.5 检查地线3.5.1 检查地线是否符合相关规范和要求。
3.5.2 检查地线的接地是否牢固可靠，是否有松动或断开的情况。
3.6 测试与测量3.6.1 对布线系统进行网络测试和测量，确保系统的功能正常，速率达到设计要求。
3.6.2 测试结果应符合相关规范和标准，包括信号强度、传输速率、误码率等指标。
4. 验收报告和整改4.1 验收人员应当准确记录验收过程中发现的问题和不符合要求的地方，并及时进行整改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统质量
验收标准
综合布线系统
1 一般规定
1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测
Ⅰ主控项目
2.1 缆线的弯曲半径应符合下列规定：
1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；
2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；
3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；
4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按 GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其它管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求：
1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；
2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；
3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；
4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；
3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的
360°圆周接触，接触长度不宜小于10mm。
2.5 光纤连接损耗值，应符合表1的规定：
表1 光纤连接损耗表单位：dB
Ⅱ一般项目
2.6 缆线一般应按下列要求敷设：
1. 缆线的型号、规格应与设计规定相符；
2. 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤；
3. 缆线两端贴有标签，应标明编号，标签书写应清晰、端正和正确；标签应选用不易损坏的材料；
4. 缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5-1.0m，工作区为10-30mm；光缆布放宜盘留，预留长度宜为3-5m，有特殊要求的应按设计要求预留长度。
2.7 缆线终接的一般要求如下：
1. 缆线标识内容正确；
2. 缆线中间不允许有接头；
3. 缆线终接处必须牢固，接触良好；
4. 对绞电缆与插接件连接的线号、线位色标不得颠倒和错接。
2.8光缆芯线终接应符合下列要求：
1. 采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求；
2. 光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。
2.9 各类跳线的终接应符合下列规定：
1. 各类跳线线缆盒与接插件间接触应良好，接线无误，标志齐全；跳线选用类型应符合系统设计的要求；
2. 各类跳线长度应符合设计要求，一般对绞电缆跳线不应超过5m，光缆跳线不应超过10m。
3 机柜、机架、配线架安装的检验
Ⅰ一般项目
3.1机柜、机架安装完毕后，垂直偏差度应不大于3mm。
机柜、机架安装位置应符合设计要求。
3.2机柜、机架上的各种零件不得脱落或碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。
3.3机柜、机架的安装应牢固，如有抗震要求时，应按施工图的抗。
