简单稳定地感应你——红外感应开关的创新制作 12页 1.7M
制作红外线简单方法

制作红外线简单方法红外线是一种人眼不可见的电磁波,它在日常生活中有着广泛的应用,比如遥控器、红外线传感器等。
今天,我们就来介绍一种简单的方法,让你能够制作自己的红外线发射器。
首先,你需要准备一些材料,红外线发射二极管、电池、开关、电线和焊接工具。
红外线发射二极管是整个装置的核心部件,它能够将电能转化为红外线辐射。
电池提供能量,开关用于控制电路的通断,电线用于连接各个部件,焊接工具则用于将它们牢固地连接在一起。
接下来,我们开始组装。
首先,将红外线发射二极管的正极和负极分别连接到电池的正负极上,然后将开关连接到电池的另一端。
接着,使用电线将各个部件连接在一起,确保它们之间的连接牢固可靠。
最后,使用焊接工具将它们焊接在一起,这样就完成了整个电路的组装。
现在,我们的红外线发射器已经可以使用了。
当你打开开关时,电池提供能量,红外线发射二极管就会开始发射红外线。
你可以用它来控制电器、制作红外线遥控器等。
这种简单的方法不仅能够让你更好地理解红外线的工作原理,还能够提升你的动手能力和实践能力。
除了制作红外线发射器,我们还可以利用红外线传感器来制作红外线接收器。
红外线传感器能够接收周围环境中的红外线信号,并将其转化为电信号。
通过对这些信号的处理,我们可以实现很多有趣的应用,比如智能家居控制、红外线遥控车等。
总的来说,制作红外线发射器和接收器并不复杂,只要你有一些基本的电子知识和动手能力,就可以轻松完成。
通过这些实践,你不仅能够更好地理解红外线的工作原理,还能够培养自己的动手能力和实践能力。
希望这篇文章能够对你有所帮助,祝你在制作红外线装置的过程中有所收获!。
红外感应电路及照明灯具的制作方法

红外感应电路及照明灯具的制作方法红外感应电路及照明灯具的制作方法现代化的生活中,自动化控制技术的应用越来越广泛,为人们的生活提供了许多便利。
在建筑、交通、公共卫生等场所中,智能照明系统是非常重要的设备,它可以自动控制照明系统的开关和调光,达到节能的目的。
在智能照明系统中,红外感应电路是非常关键的部分,它可以实现对人的检测和控制,并通过控制照明灯具的开关和调光,实现智能化控制,提高照明系统的能效。
红外感应电路的原理红外感应电路是使用红外线传感器探测到人体的热辐射,从而实现对人体的检测。
由于人体的热辐射具有一定的波长特征,而红外线传感器可以通过接收特定波长范围内的辐射能够检测到人体。
红外线传感器的输出信号经过运放处理和比较电路后,控制开关电源,从而实现对灯具的控制。
材料清单1. 红外线传感器 1个;2. lm324运放芯片1个;3. 10K电位器3个;4. 1K电阻8个;5. 线圈电感2个;6. 22uF电解电容2个;7. 电源滤波电容10uF 2个;8. NPN三极管PNP三极管各1个;9. 220V继电器1个;10. 光敏电阻1个;11. 电源接线端子3个;12. 电线、焊锡、焊接工具、面包板等.制作红外感应电路1. 根据电路原理图,将元器件逐个焊接到面包板上,注意焊接时元器件的阴阳极和引脚的接线。
2. 将电源电线连接到电源接线端子上,再将继电器的控制端子通过接线端子连接到面包板上。
3. 将灯具的电源线分别连接到继电器通电和断电端子上。
4. 完成电路的布线后,调整电位器、测试传感器测量距离和探头的灵敏度,根据实际情况确定控制距离和触发时间。
制作红外感应照明灯具1. 根据实际需求选择适合的照明灯具,插座等。
2. 将灯具、插座等连接到电路上。
3. 灯具和插座的电线分别连接到继电器的通电和断电端子上。
4. 根据情况调整器件和控制参数,检查电路的照明效果和波形,确认电路和照明系统的正常工作。
总结红外感应电路及照明灯具是智能化控制的关键部分,它可以根据人的运动和热辐射感应,自动调节照明系统的开关和亮度,达到了智能化控制的目的。
一种简易的红外遥控开关原理与设计

一种简易的红外遥控开关原理与设计
红外遥控开关原理及设计
一、红外遥控开关原理
1、红外线的基本原理:红外线是一种由发射源发出的电磁波,波长超
出了可见光的范围,其实就是由一个简单的电子元件把相对较高的电
压调整成电磁波,然后被接收端的接收器接收,从而实现遥控的功能。
2、红外遥控开关原理:红外遥控开关是靠红外线来传输信号,就是发
射端由一个发射器发射红外信号,接收端的接收器能够接收这种信号,然后触发、控制或启动对应的终端电路,从而实现遥控的功能。
二、红外遥控开关设计
1、结构设计:主要由发射模块和接收模块组成,发射模块主要由发射
电路和发射灯组成,接收模块主要由接收灯、接收电路、逻辑电路及
功率电路组成。
2、电路设计:发射模块的电路设计,采用称为双稳晶体管简易发射电路,它基于的的发射原理比较常见和简单,接收模块的电路设计,采
用两种常见的接收原理:第一种是用集成晶体芯片实现的高速度脉冲
解码器,第二种是用普通的射频管实现的简易接收电路。
3、传输距离:发射端能够将红外信号发射出去,接收端便能够收到这
种信号,但信号发送的距离有限,因为红外线的能量随距离的增大而
逐渐减小,因此接收端需要进行距离衰减调整。
总结:红外遥控开关原理是通过发射端发射红外信号,接收端的接收
器能够接收到信号,从而实现遥控的功能;结构设计上,发射模块和
接收模块由发射电路和发射灯,接收灯、接收电路、逻辑电路及功率
电路组成;电路设计主要采用双稳晶体管简易发射电路和用集成晶体
芯片实现的高速度脉冲解码器、用普通的射频管实现的简易接收电路;传输距离受到红外线的能量衰减影响,因此接收端需要进行距离衰减
调整。

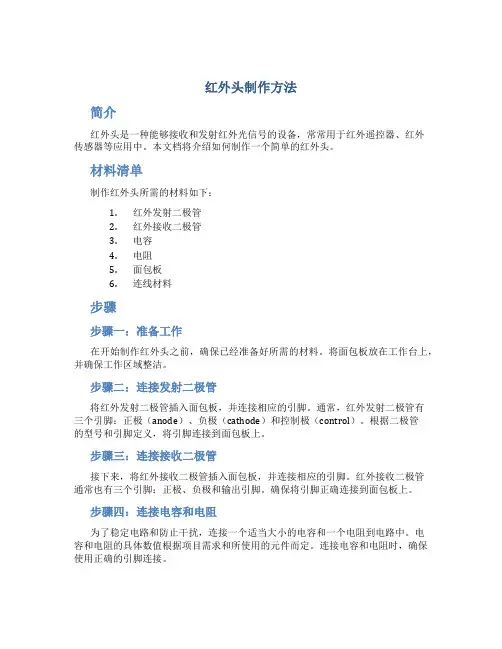

红外头制作方法

红外头制作方法简介红外头是一种能够接收和发射红外光信号的设备,常常用于红外遥控器、红外传感器等应用中。
本文档将介绍如何制作一个简单的红外头。
材料清单制作红外头所需的材料如下:1.红外发射二极管2.红外接收二极管3.电容4.电阻5.面包板6.连线材料步骤步骤一:准备工作在开始制作红外头之前,确保已经准备好所需的材料。
将面包板放在工作台上,并确保工作区域整洁。
步骤二:连接发射二极管将红外发射二极管插入面包板,并连接相应的引脚。
通常,红外发射二极管有三个引脚:正极(anode)、负极(cathode)和控制极(control)。
根据二极管的型号和引脚定义,将引脚连接到面包板上。
步骤三:连接接收二极管接下来,将红外接收二极管插入面包板,并连接相应的引脚。
红外接收二极管通常也有三个引脚:正极、负极和输出引脚。
确保将引脚正确连接到面包板上。
步骤四:连接电容和电阻为了稳定电路和防止干扰,连接一个适当大小的电容和一个电阻到电路中。
电容和电阻的具体数值根据项目需求和所使用的元件而定。
连接电容和电阻时,确保使用正确的引脚连接。
步骤五:连线使用适当的连线材料,连接发射二极管、接收二极管、电容和电阻之间的引脚。
确保连线正确连接,并注意避免引脚之间的短路。
步骤六:测试完成所有的连接之后,将红外头连接到适当的电源和地线上。
然后,利用红外遥控器或其他红外光源向红外接收二极管发射红外光信号。
使用合适的检测设备(例如示波器)检查接收到的信号是否符合预期。
如果一切正常,你已经成功制作了一个红外头!结论本文档介绍了一个简单的红外头制作方法。
通过按照上述步骤准备材料、连接元件并测试,你可以制作出一个能够接收和发射红外光信号的红外头。
希望这篇文档能对你有所帮助!。
我来教大家DIY手机红外遥控器,可遥控电视空调!

我来教⼤家DIY⼿机红外遥控器,可遥控电视空调!
想要你们的⼿机⽀持红外功能其实很简单,只要你⾃⼰动动⼿DIY⼀个红外装置就可以了,n年
轻⽤华,为的时候就已经⼀直在⽤这个,挺⽅便的!
声明千万别去商场⼲坏事啊,不然碰到不友好的⼈,去医院空调包间可就不好玩了,别问我为
什么!
下⾯开始发教程,其实这个DIY红外装置早在⼏年前都被玩烂⼤街的东
,⽹上的教程也⼀搜⼀⼤把但都不详细,我的教程还算是详细的了吧!
或者你去x宝买⼀个别⼈DIY好了的也可以,DIY红外发射器很简单,需要的材料也很简单
1:智能⼿机⼀部
2:3.5⽿机⾳频端⼦(可以拆⼀个不要的旧⽿机,这个应该⼤家都⼀⼤把吧)
3:红外⼆极管⼀个(旧遥控器上边拆或x宝,很便宜⼏分钱⼀个?)
4:电烙铁⼀个
5:下载遥控精灵
开始DIY
把3.5mm⽿机接⼝的外⽪剥掉,清理焊点
⽤电烙铁将红外线⼆级管接到刚才剥了⽪的⽿机头的左右声道,地线不接,个⼈测试只要你把⼆极管两根线接在左右声道上就OK,不分左右声道,也别接在地线上就可以!肯定有⼈要问哪是左右声道
这是已经焊好了的
当当当当~
DIY 成功!
然后为了美观,⽤胶带固定⼀下?或者你有热熔胶也⾏!
接下来也是最关键的时候,它会提⽰你没找到红外设备,现在把刚DIY好了的遥控装置插⼿机上,遥控精灵就⾃动识别出来了,这个时候你们还不能遥控,⾄关重要的⼀部软件设置,不然
你的红外装置没⽤!
,把灵敏度调到最⾼,zaza调100%
然后点添加遥控器界⾯,选择你要遥控的电视或者空调……
点击左上⾓开关按钮,如果空调或者电视没反应就点右下⾓的下⼀个,再点开关按钮,直⾄电视或者空调有反应点确定!好了,教程到此结束!。
制作红外线简单方法

制作红外线简单方法红外线是一种在日常生活中广泛应用的技术,它可以用于遥控器、红外线传感器、红外线摄像头等多种设备中。
如果你对红外线技术感兴趣,想要尝试制作一些简单的红外线设备,那么你来对地方了。
在本文中,我将向你介绍一种简单的方法来制作红外线发射器,让你能够更深入地了解这项技术,并且动手实践。
首先,你需要准备以下材料,红外发射二极管、电阻、导线、电池、电池座、面包板。
这些材料都可以在电子零件店或者网上购买到。
一旦你准备好这些材料,就可以开始制作红外线发射器了。
第一步,将红外发射二极管插入面包板中。
确保它的极性是正确的,通常来说,红外发射二极管的长腿是正极,短腿是负极。
接下来,将一个电阻连接到红外发射二极管的正极上,这个电阻的阻值可以根据你的实际情况来选择,通常在100欧姆到1千欧姆之间。
第二步,将另一端的电阻连接到电池座的正极上,然后将红外发射二极管的负极连接到电池座的负极上。
接下来,将电池插入电池座,确保极性是正确的。
这样,一个简单的红外线发射器就制作完成了。
现在,你可以测试你制作的红外线发射器了。
拿起一个红外线接收器,将它对准你制作的发射器,然后按下发射器的开关。
如果一切正常,你应该能够看到红外线接收器闪烁,这表明红外线发射器已经成功地发射出了红外线信号。
通过这个简单的制作过程,你可以更好地理解红外线技术的原理,并且体验到红外线设备的工作过程。
当然,这只是一个简单的红外线发射器,如果你想要深入研究红外线技术,还有很多其他方面的知识和技术需要学习。
希望这篇文章能够帮助你更好地了解红外线技术,也希望你能够在未来的学习和实践中取得更多的进步。
自制红外遥控开关电路图

自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路,最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块,其遥控距离可达30~40m,并且可以控制多路负载工作。
PT2262和PT2272收发模块。
上图中左边的为PT2272接收模块,这种模块只要外接三极管驱动继电器即可控制电灯的工作。
右边为无线遥控发射器,内部一般都是采用与PT2272配套的PT2260或PT2262设计。
若提问者想采用元器件自己动手制作遥控电路,可以按照下图所示电路来制作。
简单的红外遥控开关电路。
红外发射电路。
上图中,555时基电路接成一个自激多谐振荡器,其振荡频率由电阻R1、R2及C2决定。
调整R2或C2的标称值即可改变振荡频率。
按下微动开关S,555电路得电工作,驱动红外发射二极管VD向外发射红外遥控信号。
红外接收电路。
上图中,VD为红外接收二极管,用于接收红外发射电路发出的红外遥控信号。
V6及其集电极所接的L、C4组成一个选频放大器,V7、V8组成一个双稳态电路。
当红外接收二极管VD接收到红外遥控信号时,该信号先经V5放大,然后送至V6组成的选频放大器放大,若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时,V6集电极便会输出一个触发信号,使V7、V8构成的双稳态电路翻转,V8集电极输出变为高电平使V9导通,继电器吸合,接通电灯电源。
若再按一下红外遥控发射器,VD又接收到红外遥控信号,使双稳态电路再次翻转,V8集电极变为低电平,V9截止,继电器失电,电灯电源断开。
上图电路中二极管VD1~VD5皆选用1N4148,V5~V9选用9014三极管即可。
红外发射管和红外接收管。
上图中,透明封装的为红外发射二极管,蓝黑色封装的为红外接收二极管。
制作时,红外发射二极管可以选用5mm的管子。
红外接收二极管在使用时,与稳压管一样,应反向接于电路中。
制作红外线简单方法

制作红外线简单方法红外线技术在现代社会中得到了广泛的应用,它可以用于遥控器、红外线感应器、红外线摄像头等设备中。
如果你对红外线技术感兴趣,想要制作一些简单的红外线设备,那么本文将为你介绍一种简单的方法来制作红外线发射器和接收器。
首先,我们需要准备一些材料,红外发射器LED、红外接收器模块、电阻、导线、面包板等。
接下来,我们将按照以下步骤来制作红外线发射器和接收器。
首先,我们来制作红外线发射器。
首先将红外发射器LED插入面包板中,然后接上一个适当大小的电阻,再用导线连接到电源。
需要注意的是,红外发射器LED的正负极需要正确连接,否则将无法正常工作。
接下来,我们可以用遥控器来测试一下红外发射器是否正常工作。
当我们按下遥控器的按钮时,如果红外发射器LED能够发出红外线信号,那么就表示制作成功了。
接着,我们来制作红外线接收器。
首先将红外接收器模块插入面包板中,然后连接到电源。
同样地,我们也可以用遥控器来测试一下红外接收器是否正常工作。
当我们按下遥控器的按钮时,如果红外接收器模块能够接收到红外线信号并输出相应的电信号,那么就表示制作成功了。
通过以上简单的步骤,我们就可以制作出红外线发射器和接收器了。
这些制作出来的红外线设备可以应用于很多方面,比如遥控器、红外感应器等。
当然,如果你想要进一步深入研究红外线技术,还可以学习更多关于红外线技术的知识,比如红外线通信、红外线遥控等方面的内容。
总之,制作红外线设备并不难,只要掌握了一些基本的电子知识和技能,就可以轻松地制作出自己想要的红外线设备。
希望本文能够对你有所帮助,也希望你能够在红外线技术的世界中有所收获。
祝你好运!。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
简单稳定地感应你——红外感应开关的创新制作文/杜洋豪华酒店的厕所之旅我们家族八辈贫农,生活在一个东北的小山村,虽然说没见过什么大场面,可是好山好水的,生活到也不错。
从小对电子制作的着迷也受到了环境的限制,很难去一趟城市,也没见过什么新奇玩艺儿。
话说在我13岁的那年,老爸的朋友的儿子结婚,在城里置办了酒席,请我们一家三口过去。
人家的婚礼真是气派,就在铁力市中心最豪华的大酒店举行。
酒店里金碧辉煌,地面光的照人,墙上贴着大大的“喜”字。
年头久远,记不清更多的细节,唯有一件事让我印象深刻。
菜上来了,有我最爱吃的大虾,配上大瓶的可乐,两眼一闭、大嘴一张,吃它个天翻地覆、死去活来。
吃饱喝足,来到豪华酒店的厕所门前。
厕所里金碧辉煌,地面光的照人,墙上贴着大大的“男”字。
没错,就是这里了。
走进去看到一排小便池,小便池并不稀奇,之前也有见过,稀奇的是小便池上面贴着一标语,上写“向前一小步,文明一大步”。
更稀奇的是标语的下面有一个方形的金属板,金属板中间有一个黑色方形的玻璃。
我一边小便一边研究着,我发现时不时的从黑色玻璃里面会亮起一个小红灯。
我把身体前后移动,小红灯也跟着闪烁。
当我转身离开的时候突然听到哗哗的冲水,我马上返回来看,小红灯又开始闪烁,我一走开它又冲水,难道黑色玻璃后面有人在看?我有点害羞,没敢再过去研究。
来到洗手台,发现一排水龙头竟然都没有阀门开关,我拍了拍出水口,没有反应。
忽然发现出水口下面也有一个黑色玻璃,我把手伸过去,水就自然地流了出来。
我确定黑玻璃的后面没有人,这应该是一种感应装置,可以感应到我的手。
可它到底是如何感应的呢?洗完了手,正准备出门,又发现门旁边的干手机。
干手机的底部也有一片黑玻璃,当把手放在下面时,一股暖风出现。
这次豪华酒店的厕所之旅把我给震撼了,原来电器的开关可以这么智能,不用我们触碰到它,它就可以感应到我。
我的脑子开始高速运转,想象着这项技术应用到自己家中的情景。
妈妈洗菜可以不用开水龙头,家里的电灯不用出力按就可以开关,还有家里的电视机、电风扇、奶奶的收音机都可以放上这种感应开关。
把它装在大门上,和门铃连接,只要有人站在门口,门铃就会响。
我的小伙伴来家里找我,一定会把他们吓一跳的。
想着想着,忍不住笑出声来。
感应水龙头和感应开关从数字电路到单片机上了大学,离书店不远。
在没有发现单片机之前,我一直在书店的电子技术专区里徘徊。
那里有好多关于电子制作的书,都是我喜爱的。
我最爱看的就是电子制作500例之类的书,里面的好多制作简单又实用。
某天我突然在书中发现了红外线感应干手机的制作实例。
一下把我带回到那一次难忘经历——豪华酒店的厕所之旅。
我要实现我少年的梦想,我要实现这个制作。
接下来的日子里,我就开始研究红外线感应干手机的原理和电路图。
原来所谓的感应开关,只是利用了人眼看不到的红外线来感应物体的,感应开关的核心元器件就是红外反射传感器了。
红外反射传感器包括一个红外线发光二极管和一个红外线光敏二极管,它们两个都朝着一个方向,被封装在一个塑料外壳里。
使用的时候,红外线发光二极管点亮,发出一道人眼看不见的红外光。
如果传感器的前方没有物体,那么这道红外光就以每秒299792458米的速度(光速)消散在宇宙空间。
但如果传感器前方有不透明的物体时,红外光就会被反射回来,照在自己也照在旁边的红外线光敏二极管身上。
红外线光敏二极管收到红外光时,其输出引脚的电阻值就会产生变化。
判断红外线光敏二极管的阻值变化,就可以感应前方物体,控制电器开关了。
红外反射传感器了解了原理,又看到了书中的电路原理图,我就产生了新的疑惑。
红外线发光二极管应该和普通二极管的驱动电路一样,红外线光敏二极管加一个三极管放大接收信号,使之可以驱动继电器不就可以了吗?为什么还要加NE555和CD4069两个芯片,把简单的事情搞复杂了呢?看了后面的文章介绍才知道,原来这样做的目前是为了防止环境光的干扰,在我们生活的环境里处处都暗藏着红外线。
太阳是最常见的红外线发光体,还有火光、灯光、红外线遥控器和一些不可预知的光源。
之所以阳光照在身上暖洋洋,把红外线发光二极管以某一频率进行调制,即让它以一定的频率闪烁。
在红外线光敏二极管一端则设计一个电路,让接收端可以筛选出这一频率的红外光源。
因为环境里的红外光要么是没有频率的,要么就是有着自己固定的频率。
像收音机一样,传感器只要以自己的频率发射,再以自己的频率接收就可以过滤其他频率光源的干扰了。
用数字电路实现的红外感应开关电路原理图用数字电路实现的红外感应开关制作实物照片哈哈,看过原理之后,心中暗自生起了一团烈火。
然后以70公里每小时的速度(坐车)奔向电子市场。
备齐了元器件,照着原理图制作出了实物。
不得不佩服我当时的焊接水平,用了一片小小的洞洞板,把电路制作的小巧、紧凑。
不过接上电源之后,问题就来了,当我把手放在感应区域的时候,指示灯并没有亮。
后来发现是发射频率和接收频率不匹配导致的,因为采用的是RC电路产生频率,简单的说就是靠电容的充放电周期产生频率,所以产生的频率很容易因温度的变化而变化。
电路的调试花了我许多时间,在没有示波器的帮助下,光靠反复修改电阻值和电容值的测试来达到成功是多么困难的事情呀!当同学把手放在感应区时,指示灯亮起的那一刻,所有调试的困苦都转化为成就感,在同学们赞叹的话语中成几何型倍增。
像电影、像戏剧,故事到了高潮,接下来的每一步都是坠落。
同学们只看到了光彩的一面,背地里它悄悄出现的问题,都成为我们私下独处时的伤痛。
阳光明媚的下午,强光照进室内,感应开关受强光的影响而处在不稳定的状态,自行的开关,或是对反射物体没有反应。
家里常用的电视机红外线遥控器也会让感应开关失灵。
即使把它放在阴暗的角落也会出现一个讨厌的问题,当反射物体处在某一个特殊距离时,感应开关就会不断的开关,继电器的吸合很快,好像一台电报机。
这是因为反射物体正好处在了感应区的临界点上,也就是“感应到”和“感应不到”的分界线上,物体微微靠近或离开就会产生开关状态的改变。
没有人会喜欢电灯如闪电、水龙头像音乐喷泉。
这些问题加在一起,让感应开关的应用很不理想,辛辛苦苦把家里所有的电灯开关都改装成感应的,不到一个月又被爸爸改回了传统开关。
慢慢的,对感应开关的兴趣就被音控开关、延时开关的制作热情所取代。
几星期后,我和红外线感应开关彻底分手了。
从那之后的某一天,我开始学习单片机。
几个月前我对单片机内置的模数转换器(ADC)产生了兴趣,不断地探索它的妙用,DIS.MUSIC3炫彩音乐显示器就是利用ADC来采集音频信号的。
突然有一天我在想,利用带有ADC功能的单片机可不可以取代传统的数字电路,而让红外线感应开关变得更稳定呢?在网上搜索了半天,没有找到基于单片机的红外线传感器的制作。
这个情行对我来说亦好亦坏,好的是如果制作成功,这将又会是我的一项创新制作;坏的是我没有任何可以参考的资料,甚至都不能保证我的想法是否可行。
我学习单片机的过程好像是一条正弦波,从基础开始学习,然后开发应用程序,再后来独立完成创新制作,到最后又回到了基础技术问题的研究。
接下来的日子里,我做的最多的事是研究红外线的知识,做了N多次实验,用不同的红外线发光源来做研究,找到它们的特性和区别。
之后开始研究电路制作简单、同时又具备高稳定性的红外感应开关。
研究到最后,我自己都被惊讶了,原来硬件电路可以如此简单,简单到没有任何多余的元器件——单片机、红外反射传感器、LED指示灯和电源。
在之前的版本里硬件电路上还需要加一条导线,但是后来我修改的程序算法,让这条导线光荣下岗了。
是的,程序算法——一种杀人于无形的利器。
如果人类和动物的区别是人类具有理性和智慧的话,那么单片机与数模电路的区别就是单片机具有程序控制。
单片机程序精确地处理着时间和状态,软件的强大把硬件成本降到最低,却又可以零成本复制。
我热爱编程,它给了我无穷乐趣和超乎想象的创新可能。
如果我是即将毕业的大学生,我会把这个创新制作写成论文,让导师喜笑颜开。
如果我是专注科普的《无线电》杂志的作者,我就只能用微小的篇章简单地说一说这款制作的基本原理。
但在此之前,先让我们趁着热情未减,亲手制作一下这款基于单片机的红外感应开关,体验它的精巧构思,检验它的抗干扰能力吧。
我是在面包板上搭建的电路,电源采用的是3节5号电池所组成的4.5V直流电源。
因为电路非常简单,我还特意为了面包板上的接插布局而定义了IO接口。
所以我们连导线都不需要,只要把单片机、红外反射传感器和LED指示灯插在指定的孔洞里就行了。
值得注意的问题有:单片机需要使用带有ADC功能的STC12C2052AD系列;烧写程序时选择使用内部RC振荡器;红外反射传感器没有特定的型号,我使用的是RPR220,你可以用其他型号的产品。
在面包板上完成的电路制作在面包板搭建的实验电路上测试,有没有感觉到它的精简和稳定呢?把LED指示灯接在P1.7接口上时是无锁存的感应开关,即有反射物体时LED灯亮,物体离开就消灭,适用于感应式水龙灯。
把LED指示灯接在P1.6接口上时是锁存感应开关,即感应开关触发一次LED灯亮,下次触发时LED灯灭,适用于感应式电灯开关。
如果把LED指示灯改换成继电器,就可以用来控制其他电器了。
电器可以是任何你想得到的东西,相信你和我一样,早就有过这样的梦想。
现在该是实现的时候了。
红外感应开关控制电器的电路原理图除了实用的开关改装计划,红外感应开关还可以把家居生活变成科幻电影。
一张可以感应你的桌子会不会持有震惊四座呢?普通的桌子的上表面嵌着一块磨沙玻璃板,当桌面空空的时候,桌子没有什么特别。
可是当我们把手、杯子、报纸放在上面的时候,对应的桌面下方就会显出光来。
原来玻璃的下面安装了数百个LED灯和感应装置,只要桌子感应到有东西放在上面,就会让单片机控制对应位置的LED灯点亮。
变换单片机的程序还可以玩出更多的花样呢。
如果用我的这款红外感应开关是不是也可以实现这部科幻作品呢?!在撰写本文的时候,我也同时在研究这项技术,希望可以用我们常用的单片机来实现,如果真的有实现,我再另写文章与各位分享。
那桌子,那感应式电灯都将成为你的作品,你的精心之作。
关键问题与解决之道从年少的厕所里红外感应开关初体验,到传统电路制作的原理及问题,再到用单片机实现更稳定的感应开关设计,最后到感应开关在电器开关和感应桌面上的应用。
红外感觉开关已经逐渐从厕所走向客厅,从复杂走向精简,从波动走向稳定。
那么有谁想知道单片机是怎么做到稳定感应的呢?其中的奥秘又是什么呢?这里就把一些技术实现的基本原理与诸位分享。
可能你有更好的方案和改进意见,或者你是这方面资深的专家,欢迎各路英豪与我交流,我的电邮是@。
闲话少说,小弟这里献丑了。
哈!1.如何去除环境光的干扰?与之前的调制解调的方式不同,在使用ADC功能之后,另一种解决方案会让测试更有效率。
