2013版TC401感应式电子水尺用户手册
穿透式微波水分传感器使用说明书
SIED PAPER TECHNOLOGYL&W Scanpro Moisture Measuring Head DS-115 DS115穿透式微波水分传感器Manual使用说明书Contents目录1 General简介2 Mechanical Design机械设计3 Electrical Design电气设计4 Installation安装5 External Connectors and Controls外部连接和控制6 Operating Modes操作模式7 Processing the Output Signal输出过程信号8 Replacing the Measuring Head Window测量窗口的更换9 Technical Specification技术指标10 Spare Parts备品备件11 Graphs曲线图12 Drawings尺寸图1. General简介The Scanpro type DS 115, dual-sided, non-contacting measuring head is intended foron-line measurement of the moisture content in paper and paperboard.DS 115型双面不接触测量头是专门为在线测量一般纸和板纸水分设计的。
Its main application is after the drier section, but it may also be used at earlier process stages for correspondingly lighter paper grades .主要应用在干燥部以后，但也可根据相应低定量纸的情况用在比较前的位置。
The DS 115 supplies a standard DC output signal, mainly represent-ing the amount ofwater in the sheet.DS115提供标准的直流输出信号，主要代表纸张的水分值.For moisture percentage presen-tation, the signal has to be basis weight compensated,linearized and calibrated in the user‘s own processing unit.如果要代表水分的百分度，就要对信号进行定量补偿、线性化，用户在自己的处理单元中进行校正。
电子水尺TC-401感应式数字液位传感器
电子水尺TC-401感应式数字液位传感器什么是电子水尺TC-401？电子水尺TC-401是一种感应式数字液位传感器，它能够测量液体的高度并将其转换为数字信号输出，从而实现液位的监测和控制。
电子水尺TC-401的工作原理电子水尺TC-401采用感应式的测量方式，它利用感应原理，在液位上下移动时感应电场的变化，从而实现对液位的测量。
具体来说，它通过感应电极的电容变化来判断液位的高度，并将其转换为数字信号输出。
电子水尺TC-401的特点电子水尺TC-401具有以下特点：1.精度高：采用数字传感器，精度可达±0.5%FS。
2.非接触式测量：采用感应式测量方式，无需直接接触液体，避免污染和损坏。
3.高可靠性：采用先进的数字化处理技术，可靠性高，抗干扰能力强。
4.易安装：适用于多种安装方式，安装简单方便。
5.高适应性：适用于各种液体测量，如清水、污水、油类等。
电子水尺TC-401的应用领域电子水尺TC-401广泛应用于以下领域：1.石油化工：用于油罐、水罐等容器的液位监测和控制。
2.电力工业：用于变电站的液位监测和控制。
3.污水处理：用于各种类型的污水处理设备中。
4.水利工程：用于水库、水文站等液位监测和控制。
5.环保行业：用于各种类型的环保设备中。
电子水尺TC-401的安装与调试电子水尺TC-401的安装和调试非常简单，只需要按照以下步骤进行即可：1.选择安装位置：应选择在液位变化比较明显的位置安装传感器。
2.安装传感器：将传感器安装在容器的外壁上，安装时应注意保持传感器与液体垂直。
3.进行电气接线：传感器的输出信号可以通过各种接口（如模拟信号、RS485等）进行输出，根据实际需要选择相应的接口进行接线。
4.进行调试：安装完成后，对系统进行调试。
可以采用多种方式进行调试，如手动校准、自动校准等方式。
总结电子水尺TC-401是一种感应式数字液位传感器，它适用于多种领域的液位监测和控制，具有精度高、非接触式测量、高可靠性、易安装、高适应性等特点，是目前液位测量领域中的一种优秀的传感器产品。
感应节水器说明书BY-JS206-印刷稿201311
（1）小便池安装（见图一）
（2）大便沟槽安装（见图二）
图一
-4-
五、 技术参数表
类型
图二
参数
输入电源电压
AC 220V±10%
输出电源电压
DC 12V/0.5A
感应器探测距离
0.1～8 米
使用水压范围
0.02Mpa～0.8 Mpa
电磁阀最大耐压
0.8 Mpa
环境温度
-10℃～+45℃
射。因此建议在安装时，小便池感应器感应探头安装在小便落水管中间的正面墙顶（紧 贴天花板），角度按如下图（图一）安装示意图方向设置，人不上台阶就不会感应；高 位水箱感应器感应探头安装在水箱的外侧墙顶（紧贴天花板），角度按照如下图（图二） 安装示意图设置，这样感应角度就沿着蹲坑的外台阶辐射，人不上台阶就不会感应。
时间长度 （分、秒）
1′30″ 1′35″ 1′40″ 1′45″ 1′50″ 1′55″
2′ 2′5″ 2′10″ 2′15″ 2′20″ 2′25″ 2′30″ 2′35″ 2′40″ 2′45″ 2′50″ 2′55″
3′ 3′5″ 3′10″ 3′15″ 3′20″ 3′25″ 3′30″ 3′35″ 3′40″ 3′45″ 3′50″ 3′55″
-1-
图 1 电磁阀图
三、 设备调试
1、 放水时间长度调节：
图 2 感应探头接线
图 3 感应探头安装孔
说明：二进制拨码开关，拨码在上面即“ON"的位置时我们定义为“0”，在下面位置时我 们定义为“1”。
感应器每次感应后电磁阀放水时间的出厂设置为 5 秒钟（最短），最长可调节到 320 秒（5 分 20 秒）。建议安装使用时小便池感应节水器设置为 5 秒或 10 秒，高位水箱感应 节水器设置为 30 秒左右。具体需要的时间长度所对应的拨码位置请参照下表：
道路积水监测方案_电子水尺,道路积
城市道路积水防汛监测系统实施方案（电子水尺应用）潍坊金水华禹信息技术有限公司2013.11.19目录一.前言3二.城市道路积水防汛监测系统简介3三.水位传感器的对比选择5四.电子水尺部分64.1.电子水尺基本特点64.2.电子水尺的技术参数6五.一体化遥测采集器部分65.1.设备基本组成75.2.传感器接口类型75.3.通讯接口类型75.4.电源与功耗75.5.其它指标7六.供电部分8七.一体式设备管件8八.结构尺寸88.1.传感器连接及安装孔尺寸8九.无线电子水尺主要功能菜单8十.系统组成810.1.系统组成清单8十一.施工具体方案911.1.中心接收设置911.2.现场施工9十二.部分用户案例及照片10城市道路积水防汛监测系统方案（电子水尺）一.前言随着我国经济社会的不断发展，伴随着城市化运动的不断加剧，城市的建设也在突飞猛进地高速发展，城市圈也在已经不断扩大。
为了缓解交通压力和保证出行的畅通，许多城市建设了不少的立交桥和下穿隧道。
近年来，由强降雨引起的城市下穿隧道及立交桥下低洼处存在大量积水的现象时有发生，且有愈演愈烈的趋势。
在我国南方多雨的城市，积水有时竟然高达三米以上，且长时间不能及时排走，给人们的出行带来了很大的不便，严重时竟引发行人的死亡和失踪事件……尤其是2012年7月21日北京市区内的大暴雨，让全国人民记忆犹新……。
“城市观海”的现象已经引起党中央、国务院的高度重视。
国务院于9月中旬印发《关于加强城市基础设施建设的意见》，《意见》要求加强城市排水防涝防洪设施建设，用5～10年时间确实解决城市内涝的严重问题。
为此，城市道路积水防汛监测系统的建设极为必要，尤其是下穿隧道、低洼地带的积水监测。
城市道路积水防汛监测系统即可以为决策机构的领导提供道路积水的实时信息，也为市政排水调度管理机构提供数据，还可以通过广播、电视、手机等媒体为广大老百姓提供出行指南。
二.城市道路积水防汛监测系统简介道路积水防汛监测系统主要对道路低洼地带、下穿隧道等积水点进行实时的水位监测，系统一般由中心站和遥测站（监测站）组成。

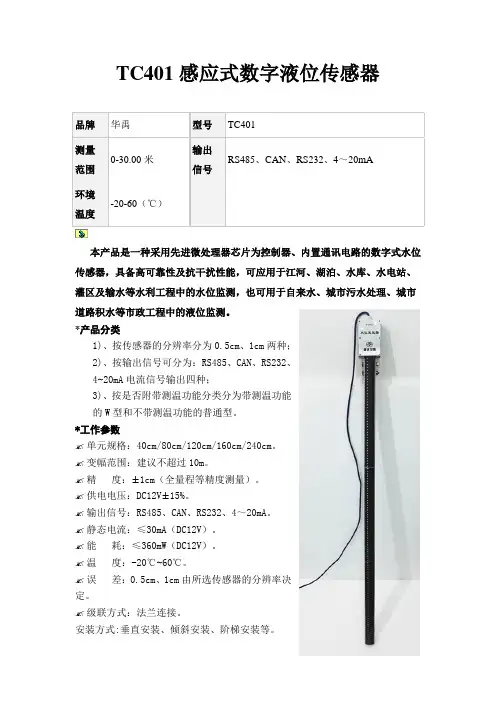

TC401电子水尺
TC401感应式数字液位传感器品牌华禹型号TC401
测量范围0-30.00米
输出
信号
RS485、CAN、RS232、4～20mA
环境
温度
-20-60（℃）
本产品是一种采用先进微处理器芯片为控制器、内置通讯电路的数字式水位传感器，具备高可靠性及抗干扰性能，可应用于江河、湖泊、水库、水电站、灌区及输水等水利工程中的水位监测，也可用于自来水、城市污水处理、城市道路积水等市政工程中的液位监测。
*产品分类
1)、按传感器的分辨率分为0.5cm、1cm两种；
2)、按输出信号可分为：RS485、CAN、RS232、
4~20mA电流信号输出四种；
3)、按是否附带测温功能分类分为带测温功能
的W型和不带测温功能的普通型。
*工作参数
✍单元规格：40cm/80cm/120cm/160cm/240cm。
✍变幅范围：建议不超过10m。
✍精度：±1cm（全量程等精度测量）。
✍供电电压：DC12V±15%。
✍输出信号：RS485、CAN、RS232、4～20mA。
✍静态电流：≤30mA（DC12V）。
✍能耗：≤360mW（DC12V）。
✍温度：-20℃~60℃。
✍误差：0.5cm、1cm由所选传感器的分辨率决
定。
✍级联方式：法兰连接。
安装方式:垂直安装、倾斜安装、阶梯安装等。
BGK-101型平尺水位计操作使用手册(REV C)
®基康仪器The World leader in Vibrating Wire TechnologyBGK-101型平尺水位计操作使用手册（REV . C）基康仪器（北京）有限公司地址：北京市海淀区彩和坊路8号天创科技大厦1111室电话：86-10-62698899邮编：100080 传真：86-10-62698866网址： 电子邮箱：info@BGK-101型平尺水位计操作使用手册（REV. C）基康仪器（北京）有限公司版权所有Copyright ©2010本仪器的安装、维护、操作都要由专业技术人员进行。
基康仪器（北京）有限公司对产品有更改的权利，产品更改信息恕不另行通知。
本文件所含信息归基康仪器（北京）有限公司所有。
本文件中所有信息、数据、设计、以及所含图样都属基康仪器（北京）有限公司所有，未经基康仪器（北京）有限公司书面许可，不得以任何形式（包括影印或其他任何方式）翻印或复制、间接或直接透露给外界团体。
1．概述 (1)2组成及工作原理 (1)3使用方法 (1)4维护保养 (2)5技术指标.............................................................................. 错误！未定义书签。
1．概述BGK-101型平尺式水位计用于观测水位孔、竖井或江河水位的深度或水位变化。
水位计设有声光指示装置，便于各种环境下使用。
平尺的断面采用狗骨型设计，避免粘连在水位管管壁上从而提高测量的可靠性。
2组成及工作原理水位计主要由含有导线的平尺、平尺卷盘、不锈钢水位探头及光电指示电路等组成。
平尺两侧各包裹一根信号导线，当水位探头进入水中时，因水的导电性通过探头感应并通过平尺两侧的导线传递至声光电路进行指示。
BGK-101型平尺式水位计组成如下图所示。
图1 BGK-101型平尺式水位计外形结构3使用方法使用前应打开电源开关，检查电池是否有电，并按下测试按钮，此时指示灯应发光，同时蜂鸣器应有“哔哔”声响指示。
电子水尺及TC41C磁致伸缩无线水位流量计应用介绍
1.2电子水尺实物图
1.3 电子水尺的工作参数
参 数 具 体 指 标 40cm/80cm/120cm/160cm/200cm/240cm 可由以上不同单元规格自由组合 1cm（全量程等精度测量） 数字变送头 DC12V±15% RS485（ModBus-RTU/SDI-12） 20秒 ≤15mA（160cm传感器/DC12V供电） ≤180mW（160cm传感器/DC12V供电） -20℃～60℃ U形连接件 模拟变送头 DC8～30V 4～20mA 备 注 6种长度规格 单元规格 变幅范围 分 辨 力 供电电压 输出信号 采样频率 静态电流 功 耗
1) 2) 3) 4) 5) 6) RTU模块 通讯模块（GPRS/GSM） 避雷模块 电话振铃检测模块 压铸铝壳体 太阳能充电控制器
选配部件
1) 5V开关电源； 2) 3.7V锂电池； （10AH/8.8AH可选） 3）6V/10W太阳能板。
3.2.3 通讯方式类别
通讯方式 方式类别
1) GPRS方式 2) GSM方式 3) GPRS+GSM模块 4）可以给多个中心（最多5个） 同时发送数据。
一、TC401电子水尺
1.1 电子水尺的主要特点
本产品采用先进微处理器芯片、内置通讯电路，具备高可靠 性及抗干扰性能，广泛应用于江河、湖泊、水库、水电站、灌 区及输水等水利工程中的水位监测，也可用于道路积水、自来 水、城市污水等市政工程的水位监测。 该产品采用不锈钢防护外壳，内部用高性能的密封材料进行 特殊处理，具有防腐、防冻、耐热、耐老化的特点，可在泥桨、 污液和腐蚀性液体、冰冻等恶劣的环境中使用，不受大气压力、 湿度、含沙量、冰冻等外界因素的影响。 该传感器测量精度为1cm，无论变幅多大，都保持不变。 传感器既可以单支使用，也可以多支阶梯级联使用。级联 时每支水尺都有各自的ID编号并可在线设定，便于识别。 该产品有多种信号输出方式：RS485、4~20mA等。 该产品既可以和太工天成TC302系列遥测终端机（RTU） 配合使用，也可独立使用。
液位仪、液位计、液位传感器使用说明书
液位仪、液位计、液位传感器使用说明书一.概述液位仪采用带不锈钢隔离膜的扩散硅压阻式压力传感器作为信号测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过专业信号调理电路转换成标准4-20mA 电流或RS485信号输出,建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。
液位仪精度高，体积小，使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。
液位仪广泛地应用于城市供排水、污水处理、水池、油池油罐、水文地质、水库、河道和海洋等领域。
防护等级：IP68。
型号意义：示例说明：DATA-5102(10mH 2O)表示为唐山平升电子生产的4～20mA ，精度为0.5%，量程为10m 的液位仪。
二、外形结构（单位：mm ）：三、工作原理液位仪中的传感器是以单晶硅为基体，采用先进的离子注入工艺和微机械加工工艺，制成了具有惠斯顿电桥和精密力学结构的硅敏感元件。
被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出信号的线性转换，经激光修调的厚膜电阻网络补偿了敏感元件的温度性能。
通讯类型：1—串口; 2—4～20mA ;精 度：0—0.5%; 1—0.1%;DATA-5 1 ××（×m H 2O ）量程：0—×，单位：m(一般在标牌中标注) 采集类型：水位;唐山平升电子生产的变送器系列产品四、特点灵敏度高，响应时间≤1ms。
精度等级高，可达0.1级。
全不锈钢密封结构，IP68防水。
聚氨酯导气电缆，耐高温、耐腐蚀。
体积小巧，便于安装、投放。
五、性能指标型号：DATA-51系列测量介质：液体（对不锈钢壳体无腐蚀）量程：0～5,10,15,20,25,30m输出信号：4-20mA；RS485供电电源：12/24V DC精度等级： 0.1%FS；0.5%FS环境温度 -10℃～80℃存储温度 -40℃～85℃过载能力：150%FS稳定性能：±0.05%FS/年; ±0.1%FS/年零点温度系数：±0.01%FS/℃满度温度系数：±0.02%FS/℃防护等级：IP68 结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶传感器外壳：不锈钢316L 膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆（配套2米，超出部分按长度加价）六、接线图七、注意事项1.当收到液位仪时请检查包装是否完好，并核对变送器型号与规格是否与您选购的产品相符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作温度 -20℃～60℃
连接方式 U 形连接件
2.3. 接线定义
1）导线类型：使用专用定制的 0.5mm2 四芯屏蔽水工电缆，无特殊约定，变送器导线 出厂长度一般为 2m。
2）变送器信号引出线颜色规定：
接线颜色 (4 芯屏蔽电缆)
红 黑 绿 白 屏蔽层
2.4. 系统连接图
RS485 总线 (Modbus)
2. 具体操作方法及技术要求： 1) 选择操作场所，要求地面宽阔、平整、无杂物。 2) 清点并备齐级联用的辅助材料及工具。 3) 打开传感器的外包装，取出传感器及安装材料和附件。 4) 按传感器安装的长度要求，将要级联的各段传感器按顺序摆放，注意传感器方向 要正确，有文字的传感器体，文字方向向上，即有接线盒的一头朝下。注意：传 感器连接长度大于4米时，尽可能在现场分段逐级安装；在无辅助措施时，不建议 整体级联后再安装，以防止搬运、移动时损坏传感器。 5) 打开上段传感器接线盒的盒盖，将下段传感器的连接导线从上段传感器的底端进 线孔穿入。 6) 先将相连接的传感器端面对齐并尽量靠近，然后把U形连接件放到传感器连接处。 （注意U型连接件的开口和传感器的接线盒窗口对正）用M8×60不锈钢螺栓从四个 连接孔穿过去，然后套上垫片和弹簧垫圈后，用螺母紧固。 7) 将上下段的连接线线逐色拧紧接好，先用绝缘胶布分别缠紧，然后再用防水胶带 做好防水处理，盖上接线盒盖并紧固螺丝即可。防水处理是关键步骤！！！ 8) 对安装好的电子水尺进行必要的参数设置（变送器地址、传感器长度等），使之
六. Modbus-RTU 通讯协议 ..................................................... 8
注：本手册随设备出厂，内容若有变动恕不另行通知。
一、 产品简介
TC401 感应式电子水尺用户手册
1.1. 产品概述
TC401 感应式电子水尺由感应式传感器测量体、信号转换输出接口两部分组成，利用 机械方法定位感应装置感应水位变化，经数字编码处理，实现数字化分度、数字化采样、 数字化传输，是新型的全数字化电子水尺。
二. 产品详述 ................................................................ 1 2.1. 功能特点 ........................................................... 1 2.2. 技术参数 ........................................................... 3 2.3. 接线定义 ........................................................... 3 2.4. 系统连接图 ......................................................... 3
太原理工天成电子信息技术有限公司
1 / 11
TC401 感应式电子水尺用户手册
5) 不受大气温度、压力、湿度、含沙量、冰冻等外界因素的影响； 6) 采样精度与长度无关，不同变幅的传感器测量精度保持不变，都是 1cm。（等精度 测量，对不同的水位变幅，都保持测量精度不变。） 7) 该类传感器既可以单支使用，也可以多支阶梯级联使用。级联时每一支传感器配 备的变送器都有各自的 ID 编号，该 ID 编号可以在线重新设定，便于级联后识别。 8) 本产品有多种信号输出方式：RS485（Modbus-RTU）、4~20mA、CAN 等供用户自由 选择。 9) 本产品对水位波浪做了数字滤波处理，确保水位的真实值。 10) 本产品既可以和太工天成 TC302 系列遥测终端机（RTU）配合使用，也可独立使 用。
5.2. 运输
1) 包装好的产品应能适应各种运输方式（水平放置）。 2) 包装好的产品应能承受运输中的振动而不出现机械损伤（水平放置）。
5.3. 贮存
贮存产品的仓库，应有良好的通风，周围没有酸性或其它有害气体，温、湿度符合以 下要求：
温 度：-40℃～+60℃； 相对湿度：≤90% （40℃时）。
六. Modbus-RTU 通讯协议
232-485模块 屏蔽双绞线4芯连接电缆
PLC模块
数据
屏蔽双绞线4芯连接电缆
采集机
屏蔽双绞线4芯连接电缆 AC220V
遥测装端机/RTU
通讯模块
传
感
传
器
感
/
器
电
/
子
电
水
子
GSM/GPRS网络
尺
水
尺
开关电源
传
感
器
GSM/GPRS网络
/ 电
子
水
尺
工控机 AC220V
太原理工天成电子信息技术有限公司
4 / 11
五. 包装、运输及贮存 ........................................................ 8 5.1. 包装 ............................................................... 8 5.2. 运输 ............................................................... 8 5.3. 贮存 ............................................................... 8
TC401 感应式电子水尺通过标准的信号接口，可以与个人计算机、PLC 等连接，也可 以与相应的的显示、记录、控制装置（如 RTU）连接，共同构成水位测量（控制）系统。
1.2. 主要用途及适用范围
可应用于江河、湖泊、水库、水电站、灌区及输水等水利工程中的水位监测，也可用 于自来水、城市污水处理、城市道路积水等市政工程以及酒类、饮料等食品化工工程中的 液位监测。
倾斜贴壁安装：与垂直安装方法相同。此时要将传感器测量长度转换为测量高度， 故而测量精度将提高。
阶梯式安装：各支传感器分别安装，然后由上位机或RTU计算实际测量值。 固定传感器的安装附件可以用PVC管、镀锌钢管（内径≥100㎜），也可以用12#槽
钢外加防护罩等。 传感器电缆走线管，可以用PVC管，镀锌钢管等，φ25即可。
传感器实物图
接线盒（背面）
U 型连接件
太原理工天成电子信息技术有限公司
2 / 11
TC401 感应式电子水尺用户手册
2.2. 技术参数
参数名称
具体参数
单元规格 40cm/80cm/120cm/160cm/200cm/240cm
变幅范围 可由以上不同单元规格自由组合
精 度 1cm/0.5cm（全量程等精度测量）
太原理工天成电子信息技术有限公司
7 / 11
五.
TC401 感应式电子水尺用户手册
符合工程的时间情况。
包装、运输及贮存
5.1. 包装
1) 包装时，周围环境及包装箱内保持清洁、干燥、无异物，以免污染产品及包装。 2) 电子水尺及其附件应分别放置，并有衬垫措施，保证不相互碰撞、摩擦。 3) 包装箱内各部件应安置牢固，以防在运输途中松散。 4) 随同设备装箱的文件有装箱单、产品合格证、用户手册等。
太工天成“感应式数字水位传感器”的通讯协议采用 Modbus-RTU 标准协议，波特率 为 9600，1 个起始位，8 个数据位，一个停止位，低位先发送，无校验。
在 RTU 模式中，新的信息总是以至少 3.5 个字符的静默时间开始，紧接着传送第一个 域：地址域。整帧的信息必须以一个连续的数据流进行传输，如果信息结束前存在超过 1.5 个字符以上的间隔时间，则出错。
+12V GND
A B 接避雷接地端
CAN 总线
+12V GND CH
CL 接避雷接地端
4～20mA
+24V GND 电流
空 接避雷接地端
太原理工天成电子信息技术有限公司
3 / 11
TC401 感应式电子水尺用户手册
1、电子水尺和遥测终端机连接
太阳能板
充电控制器
蓄电池
2、电子水尺和个人计算机连接
3、电子水尺和PLC连接
1.3. 型号规格
感应式电子水尺的命名为 TC401-NXW，其中： N——表示传感器体的分辨力(单位为 mm)，用两位数字表示，05 表示 5mm，10 表示 10mm，一般都为 10mm 的。 X——表示传感器体的输出信号类型，用英文字母区分：
① R——RS485 数字信号输出（推荐使用） ② I——4～20mA 模拟信号输出 ③ C——CAN 总线数字信号输出 W——表示带来自测温功能，无测温功能该位省略。
1.4. 工作环境要求
-20℃～+60℃。
二. 产品详述
2.1. 功能特点
1) 采用先进微处理器芯片为控制器，内置通讯电路、防雷装置； 2) 采用先进的生产工艺技术，不锈钢防护外壳，具备高可靠性及抗干扰性能； 3) 内部用高性能的密封材料进行特殊处理，具有防腐、防冻、耐热、耐老化的特点； 4) 不受泥桨、污液和腐蚀性液体等污染物及沉淀物的影响；
四. 安装与调试 .............................................................. 6 4.1. 安装方式 ........................................................... 6 4.2. 水尺段连接技术要求 ................................................. 7
三. 结构尺寸
3.1. 变送器外形及尺寸
TC401 感应式电子水尺用户手册
