医用直线加速器技术规格
医科达电子直线加速器技术参数(上海)
医科达电子直线加速器技术参数1、双模式的数字化加速器，提供宽范围的X线和电子线能量，充分满足放射治疗外照射的临床需要。
2、射线束能量：多能量可定制性：多至2档X射线能量(4 ~ 18 MV)和6档电子线能量(4 ~ 20 MeV)3、主机性能及配置：（1）独特设计的滚筒式机架：高度可靠性和稳定性，开放的机架结构，便于维修，最低的等中心高度（124cm），最大的等中心到治疗头的净空间距离45cm。
（2）高效能的行波加速管：行波加速管二十年无条件保用，允许较低的电压梯度，对行波加速管的真空要求低，使电子枪等部件可快速拆卸并易于更换。
（3）大功率FasTraQ磁控管：专门的紧凑型微波功率源，5MW功率输出，具有快速调谐的能力，快速的束流切换特性<0.1秒，提供24个月的保用期。
（4）滑雪式偏转系统：完全的消色散系统，并维持射束的对称性，伺服控制的三极磁偏转系统，精确的靶点聚焦，极佳的半影。
（5）可单独拆卸更换灯丝的电子枪：电子枪伺服系统反应快速，确保束流能量的精度。
（6）六通道开放式结构的电离室：最新型超薄壁陶瓷材料电离室，自动校正KTP（温度、湿度、气压），监测射线的剂量、对称性和平坦度，具有长期的高灵敏和高稳定性，适合精确的伺服控制射线束流，重复精度：+/-0.5%，线性精度：+/-1%，2-10MU时的线性精度对保证IMRT的放疗精度尤其重要，旋转（运动束流）投照时的稳定性：±1%，分辨率：0.1MU。
（7）运动系统：用于操纵治疗头、机架及病人床的运动，手控盒可操纵加速器的所有动作，治疗头上有四个控制钮，可操纵治疗头的所有运动，治疗床两边各有一个控制板，可操纵床的所有运动，所有运动都是无线调速。
（8）安全连锁系统：通过硬件限位和软件防碰撞二种方式，确保病人和操作人员的安全。
（9）真空系统：维持加速管和电子枪的真空状态，在加速器中有效使用离子泵，有助于减少能源消耗，保护环境，并维持高的开机率。

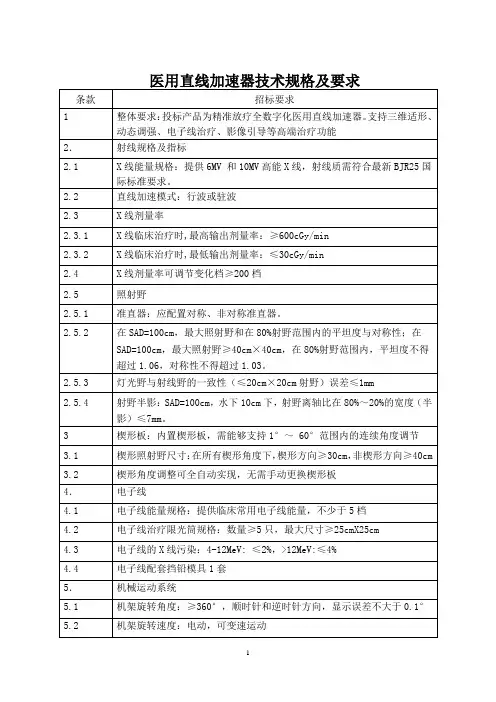

医用直线加速器技术规格及要求
具备光子线和电子线高级蒙卡算法
12、
放射治疗信息管理系统
12.1
网络技术规格及要求
12.1.1
网络拓扑结构：以太网结构
12.1.2
网络通讯协议：TCP.1.4
网络接口数量：≥5个，并可根据需要进行扩充
12.1.5
交换机：厂商提供16口以上千兆以太网交换机
11.5.5
快速创建和外放结构，多结构相加或相减；
11.5.6
支持PET SUV的轮廓自动勾画；
11.5.7
提供四维勾画功能：采用四维影像图集来创建轮廓；
11.5.8
支持三维适形计划的设计
11.5.9
支持静态、动态IMRT计划功能
11.6
生物剂量函数模式；
11.6.1
生物函数可用于肿瘤和串行以及并行危机器官；
2.3.1
X线临床治疗时,最高输出剂量率：≥600cGy/min
2.3.2
X线临床治疗时,最低输出剂量率：≤30cGy/min
2.4
X线剂量率可调节变化档≥200档
2.5
照射野
2.5.1
准直器：应配置对称、非对称准直器。
2.5.2
在SAD=100cm，最大照射野和在80%射野范围内的平坦度与对称性；在SAD=100cm，最大照射野≥40cm×40cm，在80%射野范围内，平坦度不得超过1.06，对称性不得超过1.03。
12.2.2.5
显示器：≥19英寸高分辨率液晶显示器 （数字接口）
12.2.2.6
操作系统：Windows 7 32位操作系统
12.3
放疗网络连接：通过放疗网络，能实现支持主流直线加速器与主流计划系统的联网
12.3.1
直线加速器综合参数9[1].6
![直线加速器综合参数9[1].6](https://img.taocdn.com/s3/m/3e6ff0fea76e58fafbb00372.png)
X射线最大剂量建成深度（SSD=100cm 10X 10cm射野）6MV 1.5±0.15cm;
15MV:2.7± 0.15cm
1.2.6
X射线百分深度剂量（水下10cm,TSD=100cm 10X 10cm射野）：6MV67%± 1.0%;
10MV74%± 1.0%;
15MV77%± 1.0%
1.1.6
加速器内部的计算机控制体系应具有临床应用模式，特殊治疗应用模式，拍片 模式，物理模式和维修模式。
1.1.7
电子枪可单独拆卸，便于维修。
1.2
X射线束特性
1.2.1
X射线能量6MV、8MV 10MV 15M。选两档（或具有更多档位）
1.2.2
射野尺寸：1X1cm至40X40cm连续可调（SSD=100cm
1.6
机械运动系统
1.6.1
机架旋转度360度以上，顺时针和逆时针方向，误差不大于0.5度。
1.6.2
TAD距离：100 ±0.2cm
1.6.3
等中心精度：＜1mm#径球体
1.6.4
等中心高度：＜130cm
1.7
进口治疗床
1.7.1
床体结构：要求运行平稳，噪音小，结构合理，精度高，刚度好，升降范围大
2.3.11
提供调强逆向计划软件
2.3.12
调强放疗的逆向计划应具备Step&Shoot和Sliding Window两种调强方式
（三）
网络系统
3.1
网络硬件的基本要求
3.1.1
网络数据传输速度1000Mbps
3.1.2
网络物理连线材料，光纤电缆
3.1.3
网络协议TCP/IP
3.1.4
新华医疗XHA1400医用电子直线加速器
６ １ Ｖ五档 电子线 。 ～ ４Ｍｅ
・
标称能量
高效率密封式 中能驻波 加速管 。加速 效率 高、使用 寿命 长、剂量稳定 、剂量率 高。
正常治疗距离 （ Ｄ） ＮＴ 最大输 出剂量率 治疗方式 ｘ射线 ≥２ ０ ／ ｎ ５ ＭＵ ｍｉ 电子 线 ≥３ ０ ０ ＭＵ／ ｎ ｍｉ 固定束治疗 旋转治疗
楔形 角设置 范围
旋 转 治疗 每 度 吸 收 剂 量
３ 。 ５ 、６ Ｏ 、４ 。 ０四种常规楔 形板， 并且可实现Ｏ～ ０任意角度组合 ６ ‘
、
・ 双路位置数据采集系统 ，控制更加安全 。 成 网 络 接 口 。
・
１ ＭＵ ｄ ｇ 续 可 调 ～１ ０ ／ｅ 连
≤ ±ｌ ｍｍ ≤ １０ ．６
射线快速稳定 出束控制技术 。 双通道五区全密封剂量监测 电离室设计 ，确保剂量 测量的准确性 。
对称性 积分剂量预置值／ 次
治 疗 时 间预 置 值 ／ 次
１ 。 ５
￣
≤ １Ｏ３ ．
・
＜９ ９ ９ 剂量单位
≤９９ 钟 ．分
・
计算机控制 ，支持 中 ／ 英文界面 。
１５－ ６ ， ７ ３ ０。 ０ ～Ｉ ５。 。 ８
０ １ ．ｒ ｍ ． ～１０ ｐ
设计 有 完 善 的多 级 安 全联 锁 ， 保 人 员 和 设备 的 安 全 。 确
机架旋转范 围 机架旋转速度
准直器旋转范围
床面升降
±９ ５。
运动范 围 横 向 运 动 范 围 精确治疗床 运 围
一
７０ ５０ ０ ￣】 ０ ｍｍ
２０ ２０ ４ ￣＋ ４ ｍｍ
１ ０ ｍｍ ｌ０
床面 旋转范围
医用直线加速器系统技术规格及参数
系统应完全遵从DICOM标准，以实现医学影像共享
2.5
独立离线的医生工作站，医生工作站应能独立离线工作，并不占用主机工作资源；并可以进行以下操作；
2.5.1
可以勾画靶区及其它组织轮廓；
2.5.2
提供CT模拟功能；
2.5.3
提供影像融合功能；
2.5.4
提供四维影像处理及勾画功能；
2.5.5
可进行计划评估。
可将优化函数作用区域用图形显示出来
3.4.2.3
对所有脏器均采取约束性优化
3.4.2.4
多标准优化：在优化过程中通过严格遵守优化的约束条件来更好地满足正常器官；
3.4.2.5
高灵敏度分析工具：能优化出各个器官之间的剂量影响关系从而快速的完成计划制作
3.4.2.6
约束子野执行的优化，使子野更有效：子野更少，最低的MU跳数
2.3
治疗：高级放疗技术应用支持
2.3.1
记录验证：支持分割放疗管理，完整记录验证
2.3.2
调强放疗：等中心旋转放疗、非共平面放疗、多叶准直器、不规则照射野、适形放疗、调强放疗等所有外照射放疗的应用
2.3.3
治疗方案定义模块：可基于模板自动生成治疗方案，包括剂量、射野名称和数量、分次模式等。模板可用户自定义
3.5.2
生成的DRR要求：
3.5.2.1
DRR重建矩阵不小于CT扫描矩阵(≧512X512)
3.5.2.2
DRR可在任意方向平面生成
3.5.3
CT模拟实现方式：利用可移动激光灯和定位系统
3.6
外照射计划显示要求：
3.6.1
DVH计算和显示，包括积分DVH；
3.6.1.2
可对多个计划进行比较和合成
新华 医用电子直线加速器
新华医用电子直线加速器
【用途】
该产品临床适用于对人体深部肿瘤的放射治疗。
【结构】
该产品由控制台、机架、治疗床三部分组成。
X射线标称能量为6MV；
最大剂量率≥2.5Gy/min(XHA600、XHA600C)。
≥4.0Gy/min(XHA600D)。
照射方式有固定治疗和移动束治疗两种。
根据最大剂量率、治疗床行
程及配套环流器等的不同，分为三种型号。
【详细说明】
医用电子直线加速器是一种最常用的外照射放疗设备，广泛应用
于各种肿瘤的治疗，特别是对深部肿瘤的治疗有着许多突出的优点。
它利用加速管产生的兆伏级X射线的穿透性高、均匀性好等特点进行深
部肿瘤的治疗。
产品特点：
1 、按等中心原理设计，即可固定束治疗亦可旋转治疗;
2、提供一档6MV的X射线;
3、最大输出剂量率≥250cGy/min;
4、上下光阑均能独立运动，最大过等中心距离10cm;
5、双剪式精确治疗床。
【产品特点】
该产品临床适用于对人体深部肿瘤的放射治疗。
【使用方法】
该产品临床适用于对人体深部肿瘤的放射治疗。
请在医师的指导下使用该产品。
【注意事项】
若在使用产品的过程中遇到什么问题，请立即停止使用该产品，并及时到医院就诊。
直线加速器技术规格要求.docx
计划系统具备屏幕硬功能
12．2。１５
具备等剂量线的CＴ图像打印功能
12。3
调强放疗的逆向计划设计
1２。３．1
调强放疗的逆向计划应与正向计划共用射线数据库和剂量计算模型
1２．3．２
可设定靶区和其他解剖结构的最大最小耐受剂量及权重
1２.３.3
在优化计算过程中可实时修改预设的参数
12.3.４
6ＭＶ：1。5±０。2cm； 10MＶ:2.25±０。2ｃm
3
剂量系统
3。1
出束稳定时间:≤0。5秒
3.2
具有两道剂量监测系统和一道计时系统
3。3
在规定的吸收剂量和吸收剂量率范围内，吸收剂量测量值与剂量监测计数值的关系必须为线性，最大偏差不得超过±2%
3.4
剂量和剂量率随机架运动的变化:≤±2%
３。5
7．９
6D床的运动范围和精度：XYＺ平移：≥±3cm，精度：≤0.5mm
３轴旋转：≥±３°,精度:≤0。２°
７。10
６D床的与ＩGRT系统的自动连接：经ＩＧRＴ系统识别摆位误差后,自动将床体的修正参数发送到６D床
7.11
床体固定性：在治疗床任意位置锁定后，前后、左右的可移动范围不得大于０。５mｍ，可旋转的范围不得大于０.5°
＊６。３
叶片数量≥60对
6。4
叶片运动速度:≥2。５cm／ｓ
6。５
叶片运动精度的保证措施：叶片移动精度≤±1mm，说明精度的保证机制
６.6
带ＭLC时最大照射野≥２2×40cm
＊6。7
叶片端面半影（等中心处)≤6mｍ
6．８
能实现超过２0cm大野调强功能而不需要分割射野
6．９
叶片漏射:≤0。５%
一医用直线加速器系统技术规格及参数
一医用直线加速器系统技术规格及参数医用直线加速器是一种医疗设备，用于放射治疗和肿瘤研究。
它采用直线加速器技术，将高能电子束加速到非常高的速度，并用于治疗癌症和其他相关疾病。
下面将介绍医用直线加速器的技术规格及参数。
1.加速器类型：医用直线加速器通常分为两种类型：电子直线加速器和电子直线加速器/调强（比如加速器自身能以瞬间超标剂量进行治疗方向调整）。
前者用于治疗表浅肿瘤，后者用于治疗深部肿瘤。
2.能量范围：医用直线加速器的能量范围通常从4MeV到25MeV。
不同的能量适用于不同的治疗情况，可以根据患者的具体需要进行调整。
3.治疗方式：医用直线加速器可以用于不同的治疗方式，包括3D适形放射治疗、强调放射治疗（IMRT）、调强电弧放射治疗（VMAT）等。
这些治疗方式可以根据患者的具体情况进行调整和组合，以达到最佳的治疗效果。
4.辐射剂量控制：医用直线加速器系统具有精确的辐射剂量控制功能，可以精确地控制电子束的射程和强度。
这对于确保治疗的准确性和安全性至关重要，并可以减少对周围正常组织的伤害。
5.同步装置：医用直线加速器通常配备同步装置，用于确保电子束与患者的位置和呼吸节奏同步。
这可以帮助治疗师在治疗过程中准确地控制电子束的方向和强度。
6.控制系统：医用直线加速器的控制系统通常采用先进的计算机技术，可以实时监控和调整治疗参数。
医生和治疗师可以根据患者的情况进行实时的调整，以达到最佳的治疗效果。
7.安全系统：医用直线加速器的安全系统包括辐射监测和警报系统，以及灾难缓解机构。
这些系统能够确保设备在运行过程中的安全，及时发出警报并采取相应措施以保护人员的安全。
8.图像引导系统：医用直线加速器通常配备图像引导系统，可以在治疗过程中实时监测肿瘤和周围组织的位置和形状。
这有助于治疗师准确地定位肿瘤并调整电子束的方向和强度。
总结：医用直线加速器是一种功能强大的医疗设备，它具有精确的辐射剂量控制、多种治疗方式、同步装置、先进的控制系统、安全系统和图像引导系统等功能。
