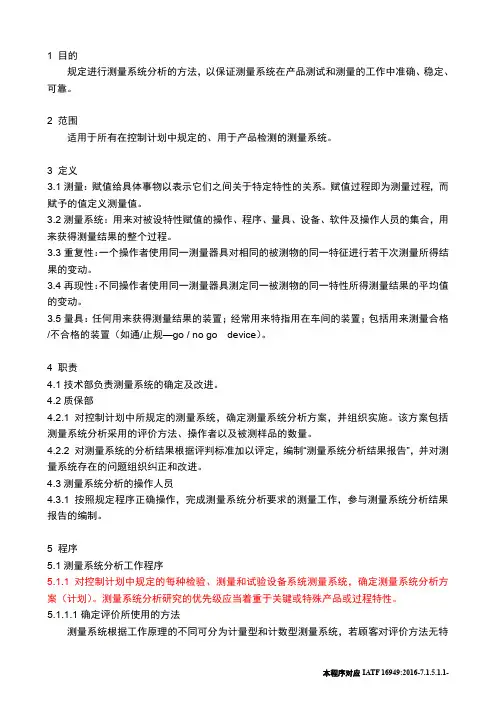

测量系统分析计划表
测量系统分析程序
1 目的规定进行测量系统分析的方法，以保证测量系统在产品测试和测量的工作中准确、稳定、可靠。
2 范围适用于所有在控制计划中规定的、用于产品检测的测量系统。
3 定义3.1测量：赋值给具体事物以表示它们之间关于特定特性的关系。
赋值过程即为测量过程，而赋予的值定义测量值。
3.2测量系统：用来对被设特性赋值的操作、程序、量具、设备、软件及操作人员的集合，用来获得测量结果的整个过程。
3.3重复性：一个操作者使用同一测量器具对相同的被测物的同一特征进行若干次测量所得结果的变动。
3.4再现性：不同操作者使用同一测量器具测定同一被测物的同一特性所得测量结果的平均值的变动。
3.5量具：任何用来获得测量结果的装置；经常用来特指用在车间的装置；包括用来测量合格/不合格的装置（如通/止规—go / no go device）。
4 职责4.1技术部负责测量系统的确定及改进。
4.2质保部4.2.1 对控制计划中所规定的测量系统，确定测量系统分析方案，并组织实施。
该方案包括测量系统分析采用的评价方法、操作者以及被测样品的数量。
4.2.2 对测量系统的分析结果根据评判标准加以评定，编制“测量系统分析结果报告”，并对测量系统存在的问题组织纠正和改进。
4.3测量系统分析的操作人员4.3.1 按照规定程序正确操作，完成测量系统分析要求的测量工作，参与测量系统分析结果报告的编制。
5 程序5.1测量系统分析工作程序5.1.1 对控制计划中规定的每种检验、测量和试验设备系统测量系统，确定测量系统分析方案（计划）。
测量系统分析研究的优先级应当着重于关键或特殊产品或过程特性。
5.1.1.1确定评价所使用的方法测量系统根据工作原理的不同可分为计量型和计数型测量系统，若顾客对评价方法无特殊要求，对计量型测量系统采用均值和极差法（重复性和再现性GR&R）、偏倚分析；计数型测量系统采用假设试验分析法（Kappa）。
5.1.1.2若顾客对评价方法有特殊要求，则采用顾客所要求的方法。
测量系统分析表格
目录1102-01 测量系统分析计划表1102-02 量具极差法分析表1102-03 量具重复性和再现性X&R分析数据表 1102-04 量具重复性和再现性X&R分析报告 1102-05 量具稳定性分析报告1102-06 量具偏倚分析报告1102-07 量具线性分析报告1102-08 计数型量具小样法分析报告2009年度M2变速器总成测量系统分析计划表-序号量具名称编号分析内容分析人员计划日期完成日期结果备注12345制定/日期：审核/日期：批准/日期：量具极差法分析表量具名称/编号：评价人A：评价人B：评价日期：产品名称：特性名称/要求：日期：编号：量具重复性和再现性X&R分析数据表编号：量具重复性和再现性X&R分析报告量具名称量具编号工件名称工件规格检测参数评价人A 评价人B 评价人C分析人员/日期编号：量具偏倚分析报告量具名称/编号：产品名称：产品特性/规格：评价人/日期：基准值次数12345678910平均读数偏倚=观察平均值-基准值=过程变差= （可用规格公差代替）偏倚%=偏倚/过程变差 100%=分析结论：特殊特性的系统偏倚%≤10%：接受。
一般特性的系统偏倚%≤30%：接受。
偏倚%>30%:不能接受：分析人员/日期：量具线性分析报告编号：量具名称/编号：产品名称：产品特性/规格：评价人/日期：产品编号12345基准值 x123试4验5次6数789101112平均值偏倚 y极差（y = b + ax）a= b=线性%=|a| 100%= %分析结论：特殊特性的系统，线性%≤5%：接受。
一般特性的系统，线性%≤10%：接受。
线性%> 10% ：不能接受。
分析人员/日期：编号：计数型量具小样法分析报告量具名称/编号：产品名称：产品特性/规格：评价人A：评价人B：评价日期：产评价人A评价人B品12121234567891011121314151617181920满足限值填“Y” ，不满足限值填“N”。
电子天平MSA测量分析系统实施计划方案
天平MSA实施方案1.测量系统分析计划2.测试人员安排3.量具重复性和再现性数据收集一、测量系统分析计划二、测试人员安排测试人员：按照计划的要求进行测试，对数据的真实性、有效性负责。
振实密度测试人员：（人数为三个）测试监督、数据收集和分析：（人数为一个）协助监督：（人数为一个）协助分析：（人数为一个）三、量具重复性和再现性3.1重复性（Repeatability）：指由同一位检验员，采用同一量具，多次测量同一产品的同一质量特性时获得的测量值的变差。
•测量系统内在的变异性•基于重复测量的数据，用分组后组内的标准偏差来估算•小于测量系统的总变差3.2造成重复性的可能原因：•零件内部（抽样样本）：形状、位置、表面光度、锥度、样本的一致性•仪器内部：维修、磨损、设备或夹具的失效、质量或保养不好•标准内部：质量、等级、磨损•方法内部：作业准备、技巧、归零、固定、夹持、点密度的变差•评价人内部：技巧、位置、缺乏经验、操作技能或培训、意识、疲劳3.3再现性（Reproductively）：是指由不同检验员用同一量具，多次测量同一产品的同一质量特性时获得的测量平均值的变差。
•测量系统中操作员产生的变异•基于不同操作者的测量数据，按操作员分组，通过组平均值的差来估。
•应扣除量具的因素（组内变差）•比测量系统总变差小3.4 造成再现性误差的潜在原因•零件之间（抽样样本）：使用相同的仪器、操作者和方法测量A、B、C零件类型时的平均差异•仪器之间：在相同零件、操作者和环境下使用A、B、C仪器测量的平均值差异。
注意：在这种情况下，再现性误差通常还混有方法和/或操作者的误差。
•标准之间：在测量过程中，不同的设定标准的平均影响。
附表：量具重复性和再现性数据收集表量具重复性和再现性数据收集表此记录表格为测试复性和再现性数据而使用，以下为该表格的使用方法：使用不同重量的样本，分成三个不同测试人员，每个人分别对每一个样本进行3次测量，把每次测试的数据填写到相应的表格当中。
测量系统分析作业指导书(含表格)
测量系统分析作业指导书（IATF16949 -2016）1、目的:通用应用适当的统计技术，对评价产品的测量系统进行分析，确保其能够对产品进行有效测量并提供质量保证。
2、适用范围:适用于汽车类产品控制计划中使用的检验量具、仪器。
3、职责:品管部：需要时拟定汽车类产品的测量系统分析计划并执行。
各部门：协助品管部搜集MSA数据，且MSA分析结果为不可接受时进行改善。
4、定义:4.1测量系统(Measurement system)：用来对被测特性赋值的操作、程序、量具、设备、软件以及操作人员的集合，用来获得测量结果的整个过程。
4.2偏倚(Bias):指测量结果的观测平均值与基准值的差值。
4.3稳定性(Stability):指测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量平均值总变差,即偏倚随时间的变化。
4.4重复性（Repeatability）：是指由同一位评价人,采用同一量具,多次测量同一产品的同一质量特性时获得的测量值的变差。
4.5再现性 (Reproducibility) :是指由不同评价人用同一量具，多次测量同一产品的同一质量特性时获得的测量平均值的变差。
4.6分辨力（Resolution）:测量系统检出并如实指示被测特性中极小变化的能力。
4.7线性（Linearity）：量具在预期工作范围内，偏移值的差值。
4.8盲测:指在实际测量环境中,操作者事先不知正在对该测量系统进行评价，也不知道所测为哪一只产品的条件下所获得的测量结果。
4.9计量型测量系统：测量系统的测量结果可用具体的连续的数值来表述,这样的测量系统称之为计量型测量系统；4.10计数型测量系统：测量系统的测量结果与某些指定限值相比较，如果满足限值则接受该零件否则拒收。
如用通过或不能通过塞规的方式来描述一只钢管直径尺寸,这样的测量系统称之为计数型测量系统。
5、作业内容：5.1测量系统分析条件：5.1.1测量作业必须标准化;5.1.2评价人必须是从日常熟练操作该仪器的人中挑选;5.1.3测量仪器必须是处于校验合格状态;5.1.4质量特性测量值可重复。
msa分析计划
TEL**************FAX**************测量系统分析计划Measure System Analysis PlanTEL**************FAX**************表单编号：QC02K《简爱》是一本具有多年历史的文学着作。
至今已152年的历史了。
它的成功在于它详细的内容，精彩的片段。
在译序中，它还详细地介绍了《简爱》的作者一些背景故事。
从中我了解到了作者夏洛蒂．勃郎特的许多事。
她出生在一个年经济困顿、多灾多难的家庭；居住在一个远离尘器的穷乡僻壤；生活在革命势头正健，国家由农民向工业国过渡，新兴资产阶级日益壮大的时代，这些都给她的小说创作上打上了可见的烙印。
可惜，上帝似乎毫不吝啬的塑造了这个天才们。
有似乎急不可耐伸出了毁灭之手。
这些才华横溢的儿女，都无一例外的先于父亲再人生的黄金时间离开了人间。
惜乎，勃郎特姐妹！《简爱》这本小说，主要通过简。
爱与罗切斯特之间一波三折的爱情故事，塑造了一个出生低微、生活道路曲折，却始终坚持维护独立人格、追求个性自由、主张人生平等、不向人生低头的坚强女性。
简。
爱生存在一个父母双亡，寄人篱下的环境。
从小就承受着与同龄人不一样的待遇：姨妈的嫌弃，表姐的蔑视，表哥的侮辱和毒打。
然而，她并没有绝望，她并没有自我摧毁，并没有在侮辱中沉沦。
所带来的种种不幸的一切，相反，换回的却是简。
爱的无限信心，却是简。
爱的坚强不屈的精神，一种可战胜的内在人格力量。
不幸，在学习生活中，简。
爱仍然是承受着肉体上的受罚和心灵上的催残。
学校的施主罗可赫斯特不但当着全校师生的面诋毁她，而且把她置于耻辱台上示众。
使她在全校师生面前丢尽了脸。
但简。
爱仍坚强不屈，化悲愤为力量，不但在学习上飞速进步，而且也取得了师生们的理解。
TEL**************FAX**************不久，简。
爱又陷入了爱情的旋涡。
个性及强的她同样保持着个人高贵的尊严，在情敌面前显得大家闺秀，毫不逊色，对于英格拉姆小姐的咄咄逼人，她从容面对。

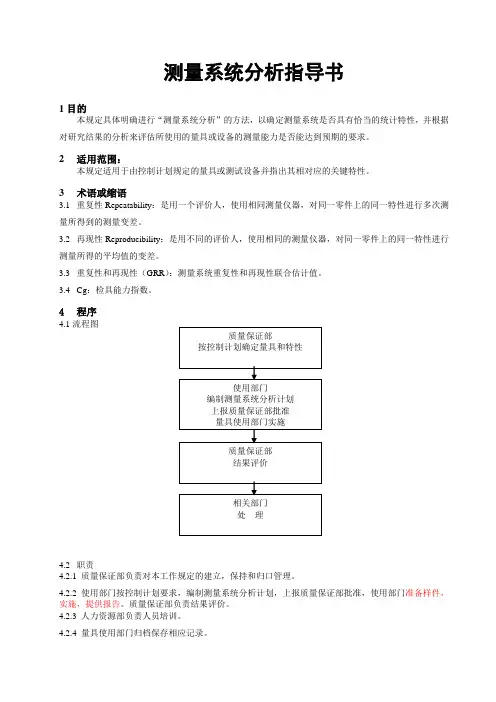

测量系统分析指导书
= %
总变差（TV）
TV
=
ndc=1.41(PV/GRR)
=1.41(/)
=
所有计算均基于预计5.15σ（正态分布曲线下99.0%的面积）。
表E3XXXXXXXX有限公司汽车齿轮总厂
零件名称：技术要求：日期：
工序号：量具名称：操作者：
检测项目：量具编号：
重复性极差控制图
UCLR=数据见测量系统分析报告之一
6.1计量仪器、带表检具及万能量具的GRR实施方法和结果评估。
6.1.1带表检具及万能量具由使用部门组织并确定三位测量者,并从过程中抽取有代表性的10个零件(选定的零件应考虑到零件加工过程中可能波及的范围),同时做好标记。每个测量者代号（A,B,C）测量10个零件三次,并分别记录在JJ/SQC-69“测量系统分析数据采集卡”输入电脑,电脑需计算的数据有:
5.2.6卡板的MSA，进行GRR分析。
5.3对在控制计划中出现的万能量具，由使用部门按控制计划组织MSA，对同一类万能量具用于同一大类的产品、同一工艺、同一精度允许只选取一种作为代表性的来做GRR分析分析方法，根据客户要求分为GRR和Cg。
5.4对带表检具全部实施MSA，但对一台多参数专用检具，允许只对最小公差的检测项进行MSA。分析方法根据客户要求分为GRR和Cg。周期为检具六个月。
6.3.2数据记录规定如下：如果测量结果合格记录“1”，测量不合格记录“0”
6.3.3专用量具计数型的评估原则，如果20个零件，三个测量者结果一致，那此量具为可接受的。
如果20个零件中，三个测量者有一个零件的测量结果不同，那需要从新选20个零件再做分析。
（注：凡在过程控制中，用于SPC控制点的量具需按周期做MSA分析。）
测量系统分析工作计划
测量系统分析计划测量系统中的量检具选配，是做控制计划时进行的，普遍的选配原则是被测特性公差值的1/10（或被测特性制造过程变差的1/10——这个变差一般要等初始能力研究之后才得到，因此在做控制计划时，用被测特性公差值的1/10比较普遍）。
按此普遍原则选配的测量系统，是否满足再现性（操作者）和重复性（量具）10%以下的要求，需要对测量系统进行分析。
测量系统进行分析的结果：1、双性在10%以下表明此测量系统可用于此过程的分析；数值分级大于2可用于过程控制。
2、若双性在10%到30%之间，不能用于过程分析；数值分级大于2可用于过程控制（等于2为计数型数据）。
3、若双性大于30%不能用于过程分析，数值分级小于2，不能用于过程控制。
过程策划的目的是开发出能力充分、稳定产品的过程，以生产出符合图样要求（其中含有顾客的要求）的产品。
当过程能力不充分、不稳定时，最起码要能将合格、不合格的产品能分辨出来（数值分极等于2）。
按“被测特性公差值的1/10”这个量检具选配原则，从我们进行的MSA结果来看，按此原则来选配量检具，数值分级大于2机会很多。
因此这次我们要进行的测量系统分析工作，首先，了解各生产线有多少个特性满足按“被测特性公差值的1/10”这个量检具普遍选配原则来选配量检具的。
其次，是对特性分类——初步分为轴类和孔类两大类，在此基础上按公差值大小分档，暂分三档：如≥0.2；0.1～0.2；0.01～0.1。
再次，量检具也按用途进行分类（轴用类和孔用类）和分辨力分档0.02：0.01：0.001或0.0001。
最后选轴类同一分档公差值内最小的特性，用同档次分辨力的轴类量检具（或孔类同一分档公差值内最小的特性，用同档次分辨力的孔类量检具）进行量检具的双性研究。
为了完成上述工作，请大家完成下面表1、表2的内容填写。
XXX生产线不符合特性(产品最终尺寸)公差值1/10选配量检具的特性统计表(当中间工序按被测尺寸的公差的1/5来统计，请在备注中注明) 表1XXX生产线符合特性公差值1/10选配量检具，同档（如≥0.2；0.1～0.2；0.01～0.1）中特性精度最高特性的统计表表2附录：7月中、下旬进行测量系统分析试验的总结测量系统分析试验后总结2005年7月中、下旬，我处与冷工厂、二发厂、质量部一起，结合最近学习MSA的经验，进行了一次计量型特性的测量系统分析试验，结果见附录1～6。
产品二级零部件PPAP批准清单
产品二级零部件PPAP批准清单PPAP的目的是用来确定组织是否已经正确理解了顾客工程设计记录和规范的所有要求，以及该制造过程是否具有潜力，在实际生产运行中，依报价时的节拍，持续生产满足顾客要求的产品。
表单模板及相关说明1.生产件批准(PPAP)申请供应商通过自身评估能达到汽车制造厂的要求，应与汽车制造厂供应商质量管理工程师联系，提起生产件批准申请，一般需要提起申请的情况有如下几方面：1.1 新零件1.2 非新零件-顾客工程更改1.3 供应商分供方更改1.4 供应商工艺过程更改1.5 供应商工装\设备\生产设施更改1.6 其它情况，需说明2.测量系统分析计划供应商必须对所有新的或改进后的量具、测量和试验设备进行测量系统分析研究，如量具的重复性和再现性、偏移、线性和稳定性研究。
3.过程能力分析计划4.产品特性清单对产品特性进行描述，用于对重点控制。
5.生产件批准(PPAP)授权书通过对工装样件的认可情况，对供应商发出提交生产件批准的要求。
6.PPAP提交文件清单明确PPAP提交的清单，应与汽车生产厂共同协商确定提交内容。
7.生产件批准零件提交保证书在完成所有要求和试验后，组织必须完成零件提交保证书，对于每一个零件编号都必须完成一份单独的保证书。
8.外观件批准报告对于设计记录上有外观要求的零件，必须单独完成该零件的外观比准报告。
9.尺寸测量报告10.检具设计检查表和检具制造检查表如汽车制造厂提出要求时应提交。
11.材料试验报告12.零件性能试验报告13.零件评估计划对零部件列出详细的检验、试验计划。
14.过程流程图15.潜在失效模式及后果分析16.控制计划17.工序能力指数测算表18.量具重复性和再现性报告应对所有新的活改进后的量具、测量和试验设备进行测量系统分析研究。
19.材料代用申请单材料代用应得到汽车生产厂的批准。
20.供应商材料清单21.零件检验计划明确零件的检验项目、规范、检具、频次等信息。
