皮膜表结构和原理
JJG 577-2012
• 原理和结构 • 燃气表属于容积式气体流量计，它采用柔性膜片计量室方
式来测量气体体积流量。在压力差的作用下，燃气经分配 阀交替进入计量室，充满后排向出气口，同时推动计量室 内的柔性膜片作往复式运动，通过转换机构将这一充气、 排气的循环过程转换成相应的气体体积流量，再通过传动 机构传递到计数器，完成燃气累积计量功能。 • 基表主要由外壳、膜片计量室、分配阀、连杆机构、防止 逆转装置、传动机构和计数器等部件组成。 • 防止逆转装置 燃气表应装有防止逆转的装置，当气体流人方向与规定流 向相反时，燃气表应能停止计量或者不能逆向计数。燃气 表应能承受意外反向流而不致造成正向流计量性能发生改 变。
燃气计量基础知识(1)
点击动画
• 位置1：当下转子以反时针方向转到水平位置时，气体进入 计量室和转子的空间
• 位置2：下转子在水平位置，底部室内存有一个固定体积的 气体
• 位置3：当上下转子继续旋转时，底部计量室内气体被排出 • 位置4：与上述过程同时，上转子以顺时针旋转至水平位置，
仪表上部计量室存有与底部相同体积的气体。每对转子旋转 一周，排出等体积气体4次。 • 所以，当被测气体进入流量计入口端，推动转子旋转， 每转动一周就有一定体积流量从出口排出，这就是旋转派量 工作原理。转子转动经磁性联轴系统传递给机械计数器，从 而累积流经计量室的体积量，达到计量的目的。
• 当前、燃气贸易交接计量的方式有按能量计量和按体 积(质量)计量几种，作为能源的燃气，人们关注的是 它的热值，即发热量，我国的燃气体积计量技术及其 标准化已经接近国际水平。为了使我国燃气计量方式 与国际惯例接轨，在国内尽快实行燃气能量计量显得 非常必要。
燃气表基础知识

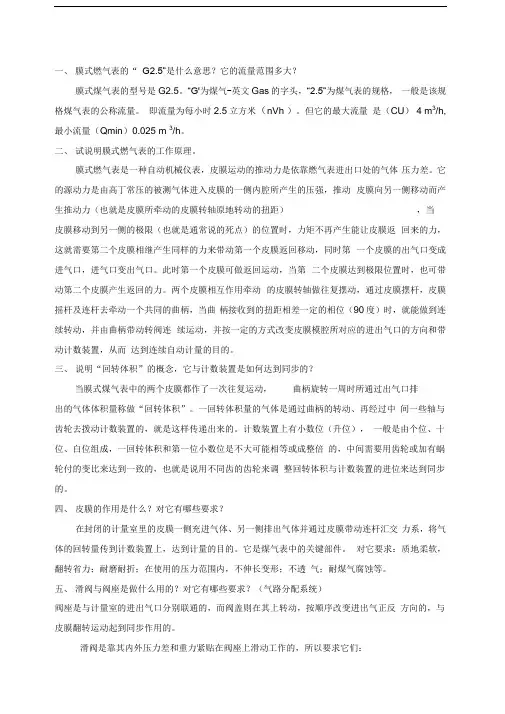

一、膜式燃气表的“G2.5”是什么意思？它的流量范围多大？膜式煤气表的型号是G2.5。
“G”为煤气-英文Gas的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。
即流量为每小时2.5立方米（m3/h）。
但它的最大流量）4 m3/h,最小流量(Qmin)0.025 m3/h。
是（Qmax二、试说明膜式燃气表的工作原理。
膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。
它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。
此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。
两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。
三、说明“回转体积”的概念，它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动，曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。
一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的,就是这样传递出来的。
计数装置上有小数位(升位)，一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的，中间需要用齿轮或加有蜗轮付的变比来达到一致的，也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。
四、皮膜的作用是什么？对它有哪些要求？在封闭的计量室里的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。
燃气表知识
燃气表知识燃气表，也称为燃气量表或表暗器，是一种用来测量燃气使用量的仪表。
它通常安装在燃气管道中，可以精确测量燃气的流量并转换为使用量。
燃气表的应用广泛，不仅用于民用住宅、商业建筑和工业厂房，还用于燃气发电厂、化工厂和钢铁厂等。
下面将详细介绍燃气表的原理、结构、分类、安装与维护等方面的知识。
一、燃气表的原理燃气表是利用燃气的压力和流速来测量燃气使用量的。
当燃气在燃气表流动时，它会通过表内的孔道，使得内部的测量装置工作。
燃气表通常使用的是蜗轮蜗杆机构，当燃气流动时，蜗轮会转动，通过机械与电子设备的配合，转换为数字显示。
具体来说，当燃气通过燃气表内的测量装置时，蜗轮就会顺着燃气的流动方向开始转动。
蜗轮的转动会通过传感器转换为电信号，然后经过处理，最终转换为显示在燃气表上的数字。
二、燃气表的结构燃气表通常由燃气表壳体、测量装置、计量传感器、显示装置等部分组成。
1.燃气表壳体：燃气表壳体是燃气表的外壳，它通常由金属或塑料材料制成，用来保护内部的测量装置和其他部件。
2.测量装置：测量装置是燃气表的核心部分，它主要包括蜗轮、蜗杆、传感器等，用来测量燃气的流量并转换为使用量。
3.计量传感器：计量传感器用于将蜗轮的转动转换为电信号，以便后续处理和显示。
4.显示装置：燃气表的显示装置通常采用数字显示方式，用来显示燃气的使用量。
三、燃气表的分类根据燃气表的用途、显示方式和材料等，燃气表可以分为多种不同的分类。
1.按用途分类：燃气表可以分为民用燃气表和工业燃气表两大类。
民用燃气表通常用于家庭、商业建筑等场所，而工业燃气表则用于工业生产和大型设施。
2.按显示方式分类：燃气表可以分为机械式燃气表和电子式燃气表两种。
机械式燃气表通常采用蜗轮蜗杆机构和机械显示装置，而电子式燃气表则采用电子传感器和数字显示装置。
3.按材料分类：燃气表可以分为金属燃气表和塑料燃气表两种。
金属燃气表通常采用铜、铝合金等金属材料制成，而塑料燃气表通常采用工程塑料制成。
燃气表知识
燃气表知识
燃气表，又称为燃气计量表或燃气计量器，是一种用于测量和记录燃气消耗的仪表。
它通常安装在燃气管道上，用于监测燃气的流量、压力、温度等参数。
燃气表主要由表头、表箱、表盖、计量机构、指针、传动机构等部分组成。
表头是燃气表的主体部分，包含了计量机构和指针，用于测量燃气的流量。
表箱和表盖则用来保护表头，防止灰尘和杂物进入燃气表内部。
燃气表的计量机构通常采用浮动式的结构，通过燃气流动时产生的压力差来测量燃气的流量。
计量机构中的浮子会随着燃气流动的速度而上下浮动，从而推动指针的转动，指示燃气的用量。
传动机构则将浮子的上下运动转化为指针的旋转。
燃气表的测量范围通常根据不同的需求而有所不同，包括小流量、中流量和大流量等。
测量精度也会有所差异，一般在
±2%～±5%之间。
燃气表的使用可以帮助用户了解自己的燃气消耗情况，从而合理安排用气，减少浪费。
同时，燃气表也是燃气公司计量收费的基础工具，可以根据用户实际用气情况进行计量和计费。
需要注意的是，燃气表安装和维修需要由专业人员进行，用户不可私自拆卸或改动燃气表，以免影响使用和安全。
此外，在使用过程中应定期清理燃气表周围的杂物和灰尘，并注意燃气表的防护和密封，防止外界物质进入引发故障。

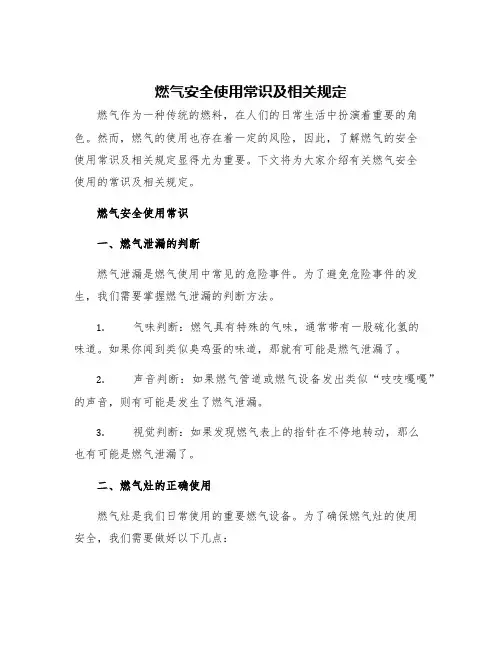

燃气安全使用常识及相关规定
燃气安全使用常识及相关规定燃气作为一种传统的燃料，在人们的日常生活中扮演着重要的角色。
然而，燃气的使用也存在着一定的风险，因此，了解燃气的安全使用常识及相关规定显得尤为重要。
下文将为大家介绍有关燃气安全使用的常识及相关规定。
燃气安全使用常识一、燃气泄漏的判断燃气泄漏是燃气使用中常见的危险事件。
为了避免危险事件的发生，我们需要掌握燃气泄漏的判断方法。
1.气味判断：燃气具有特殊的气味，通常带有一股硫化氢的味道。
如果你闻到类似臭鸡蛋的味道，那就有可能是燃气泄漏了。
2.声音判断：如果燃气管道或燃气设备发出类似“吱吱嘎嘎”的声音，则有可能是发生了燃气泄漏。
3.视觉判断：如果发现燃气表上的指针在不停地转动，那么也有可能是燃气泄漏了。
二、燃气灶的正确使用燃气灶是我们日常使用的重要燃气设备。
为了确保燃气灶的使用安全，我们需要做好以下几点：1.确保燃气灶的通风良好：使用燃气灶时，需要保证室内通风良好，避免使用大功率排气设备。
2.操作燃气灶时要小心谨慎：在点燃燃气灶前，一定要先关闭气阀，等待一段时间，确保室内燃气完全散去后再点火。
在使用过程中，需要细心观察，避免燃气泄漏和火灾的发生。
3.定期检查燃气灶：需要定期对燃气灶进行检查，以确保它的使用安全。
三、燃气热水器的正确使用燃气热水器是我们日常使用的重要燃气设备。
为了确保燃气热水器的使用安全，我们需要做好以下几点：1.确保燃气热水器的安装正确：燃气热水器的安装需要由专业人士完成，确保其安装正确。
2.操作燃气热水器时要小心谨慎：在点燃燃气热水器前，一定要先关闭气阀，等待一段时间，确保室内燃气完全散去后再点火。
在使用过程中，需要细心观察，避免燃气泄漏和火灾的发生。
3.定期检查燃气热水器：需要定期对燃气热水器进行检查，以确保它的使用安全。
燃气相关规定一、燃气使用的基本规定1.燃气使用需要遵守国家的相关法律规定。
2.燃气使用时需要通过专业机构进行安装，确保安装正确。
3.燃气设备、管道应保持清洁，定期进行检查和维护。
燃气表基础知识

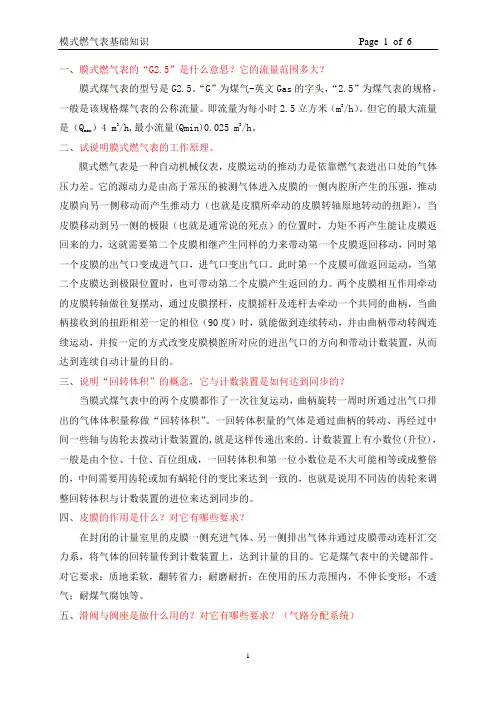

一、膜式燃气表的“ G2.5”是什么意思？它的流量范围多大？膜式煤气表的型号是G2.5。
“G'为煤气-英文Gas的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。
即流量为每小时2.5立方米（nVh ）。
但它的最大流量是（CU） 4 m3/h,最小流量（Qmin）0.025 m 3/h。
二、试说明膜式燃气表的工作原理。
膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。
它的源动力是由高丁常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。
此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。
两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。
三、说明“回转体积”的概念，它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动，曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。
一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的，就是这样传递出来的。
计数装置上有小数位（升位），一般是由个位、十位、白位组成，一回转体积和第一位小数位是不大可能相等或成整倍的，中间需要用齿轮或加有蜗轮付的变比来达到一致的，也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。
四、皮膜的作用是什么？对它有哪些要求？在封闭的计量室里的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。
超声波燃气表知识竞赛试题及答案(精选40题)
超声波燃气表知识竞赛试题及答案（精选40题）超声波燃气表知识竞赛题库及答案（精选40题）1.超声波燃气表是利用以下哪种技术来测量气体流量？A.激光技术B.声波技术(正确答案)C.磁性技术D.光电传感技术2.超声波燃气表是利用什么原理来计量气体流量？A.涡旋的频率与燃气的流量成正比B.气体和热源热量交换原理C.测量膜片的变形程度D.时差法工作原理(正确答案)3.燃气表具有温压补偿功能，因为气体温度每下降10℃，计量会如何改变？A.正偏差约3%(正确答案)B.负偏差约3%C.正偏差约10%D.负偏差约10%4.燃气表具有温压补偿功能，因为气体压力每下降1kPa，计量会如何改变？A.正偏差约1%B.负偏差约1%(正确答案)C.正偏差约5%D.负偏差约5%5.以下产品维护的注意事项错误的是？A.安装在远离火源，防雨，防潮，不易碰撞，不受震动并能避免长时间阳光直射的地方B.如发现燃气泄漏，请立即关闭总阀、打开窗户通风，只要没有煤气味，即可继续用气(正确答案)C.对取得防爆合格证的产品，不能更换元器件或结构，以免影响防爆安全D.接入管路前应排除管道内铁渣、污垢和积水等杂物，并确保管路无泄漏6.表具出现什么故障需要给客户换表？A.信号差B.一级多天不用气关阀C.费用透支D.表具周围无带有强磁的物品或移去疑似干扰源后按键仍不能开阀(正确答案)7.超声波燃气表的安装位置要求通常是？A.水平安装(正确答案)B.垂直安装C.45度角安装D.与流动方向同向安装8.当超声波燃气表出现入网失败，失败的原因不会是以下那种？A.搜索不到基站信号B.SIM卡欠费C.注册信息错误D.压力不足(正确答案)9.当超声波燃气表出现开阀超时时，以下哪种解决方法不妥？A.发现故障或接触不良，重新接插B.计费器故障，更换计费器C.阀门故障，更换基表D.后台下发远程开阀命令(正确答案)10.当不能用气时，以下异常状态--解决方案不对应的是？A.显示请购气--充值B.屏幕显示"换电池'--更换电池C.有异常代码--根据特定指导解决D.无异常代码--强制开阀(正确答案)11.民用超声波燃气表有那几款规格？A.G1.6-G4(正确答案)B.G1.6-G6C.G6-G25D.G1.6-G612.民用超声波燃气表G1.6规格的始动流量是多少dm？A.1dmB.2dmC.3dm(正确答案)D.4dm13.先锋电子超声波燃气表的防护等级是：A.IP65(正确答案)B.IP67C.IP68D.没有防护等级14.防护等级IP68中的"6'代表什么？A.防尘等级(正确答案)B.防水等级C.防静电等级D.防火等级15.防护等级IP68中的"8'代表什么？A.防尘等级B.防水等级(正确答案)C.防静电等级D.防火等级16.先锋电子超声波燃气表的防爆等级是：A.ExibIIBT4Gb(正确答案)B.ExibIIBT3GbC.ExdIIBT3GbD.没有防爆等级17.工商业超声波燃气表的测量范围是：A.1.6-40m/hB.10-65m/h(正确答案)C.6-40m/hD.25-200m/h18.民用、工商业超声波燃气表的温度范围通常是：A.-10C至50CB.-20C至60CC.-25C至55C(正确答案)D.-50C至150C19.工商业超声波燃气表的锂电池寿命是多久？A.D型锂电池≧1年/C型锂电池5年B.D型锂电池≧3年/C型锂电池5年C.D型锂电池≧3年/C型锂电池10年(正确答案)D.D型锂电池≧10年/C型锂电池10年20.工商用超声波燃气表的检定周期通常是多久？A.1年B.3年(正确答案)C.5年D.10年21.工商用超声波燃气表G16-G40规格对应管口径是多少？A.DN15B.DN40(正确答案)C.DN50D.DN8022.民用、工商业超声波燃气表外部通信协议分别是那两种？A.红外、蓝牙(正确答案)B.NB-IOT、4GC.GPU、以太网D.wifi、rola23.先锋电子超声波燃气表的基壳材料通常是：A.塑料B.铝合金C.不锈钢(正确答案)D.碳钢24.先锋电子超声波燃气表的显示屏类型通常是：A.液晶显示屏(正确答案)B.LED显示屏C.OLED显示屏D.显示指针25.先锋电子超声波燃气表是否具有温度补偿功能？A.有压力补偿，无温度补偿B.无压力补偿，有温度补偿C.有压力补偿。
燃气安全知识大全
燃气安全知识大全燃气安全知识大全1、使用燃气时，需要消耗大量空气，因此要保持室内空气流通。
2、用气结束后，应关闭燃气具开关，同时关闭燃气表后的分阀门。
长时间不用时，应关闭燃气表前总阀。
3、经常检查燃气橡胶软管，如果发现有破裂、老化，应立即更换。
橡胶软管正常使用情况下2年更换一次，更换时注意两端使用专用管夹固定，软管长度不应超过2米;提倡使用金属软管，可防止老鼠咬损软管。
4、若发生燃气泄漏等异常情况，严禁开关任何电器，严禁使用明火检查，关闭表前总阀后，立即拨打抢修电话。
5、请管道燃气用户配合燃气公司2年一次的入户安检工作。
6、检查燃气管道设施是否泄漏，应使用发泡剂(如洗洁精、洗衣粉兑水后的稀释液或肥皂水)涂抹进行检查漏气情况。
煤气安全注意事项1、勿动管道：室内燃气管道的用材、敷设是严格按照国家规范要求的并经层层检测、验收确保了安全可靠，如果自行改动户内管道及设施往往为事故的发生埋下安全隐患。
2、切忌封闭：燃气泄漏易造成爆炸、起火，因此进行户内装修时，确保通风良好，避免形成密闭空间造成事故隐患。
3、有人照看：使用燃气时要有人照看，防止干烧、溢水等原因造成漏气或起火。
使用后及时关闭灶前阀，间歇使用或长期不使用燃气时要关闭总阀。
煤气的安全值是多少焦炉煤气的爆炸极限6%-30%。
焦炉煤气在空气中的爆炸下限为6%，爆炸上限为30%。
低于(或高于)这个浓度在空气中是不会爆炸的。
焦炉煤气是一种混合煤气，里面有不同组分的可燃气体，每个单位每个厂生产出的焦炉煤气组分成分比例不一样。
焦炉煤气主要成分为氢气(55%-60%)和甲烷(23%-27%)，另外还含有少量的一氧化碳(5%-8%)、C2以上不饱和烃(2%-4%)、二氧化碳(1.5%-3%)、氧气(0.3%-0.8%)、氮气(3%-7%)。
氢气、甲烷、一氧化碳、C2以上不饱和烃为可燃组分，二氧化碳、氮气、氧气为不可燃组分。
可燃物质(可燃气体、蒸气和粉尘)与空气(或氧气)必须在一定的浓度范围内均匀混合，形成预混气，遇着火源才会发生爆炸，这个浓度范围称为爆炸极限，或爆炸浓度极限。
