汽车制动系统毕业设计
毕业设计-汽车制动器设计【范本模板】
齐齐哈尔工程学院毕业设计（论文)汽车制动器设计汽车制动器设计摘要制动器是制动系统的重要组成部分，本论文主要介绍了制动器设计.从盘式和鼓式制动器的结构与性能对比入手，考虑到盘式制动器制动效能更好，且尺寸和质量都相对较小，散热性能好，且所设计商务车的发动机转矩和功率较大，车速较高，整体性能较好，属于中高档车,故本设计前后轮均选用了浮盘式制动器。
基本结构选定后本论文对制动器展开了以下设计。
第一制动系的参数：包括制动力分配系数、同步附着系数、制动强度、附着系数利用率以及最大制动力矩等参数的选择计算；第二制动器及其零部件:制动盘、制动钳体、摩擦衬块等制动器零部件的尺寸计算与材料选择;第三驻车制动：本设计选用了后轮驻车制动，在后轮盘式制动器上加装了驻车制动的机械结构;第四制动驱动机构：制动轮缸、制动主缸、以及踏板行程的设计计算。
关键词：制动器，盘式制动器,机械结构,制动力AbstractBrakes are an important part of the braking system, this paper i n t r o d u c e s t h e b r a k e d e s i g n。
S t a r t i n g f r o m t h e s t r u c t u r e a n d performance comparison disc and drum brakes, disc brakes braking efficiency taking into account the better，and the size and quality are r e l a t i v e l y s m a l l,g o o d t h e r m a l p e r f o r m a n c e,a n d t h e d e s i g n o f commercial vehicle engine torque and power than the large，higher speed, better overall performance，are in high—end cars，so the desi gn front and rear wheels are m ade of a fl oati ng dis c brakes.The basic structure of the present paper is selected after the brake started following design. Parameters of the first brake s ystem include: b r a k i n g f o r c e d i s t r i b u t i o n c o e ff i c i e n t,s yn c h r o n i z a t i o n a d h e s i o n coefficient，brake strength，adhesion coefficient utilization，and selecting the maximum braking torque para meters of computation; the second brake parts and components: brake disc s ystem sizing and material selection caliper body，the friction pads and other brake parts; thirdly Parking brake：This design uses a rear parking brake，rear disc brakes installed on the parking brake mechanical structure; fourth brake drive mechanism：brake wheel cylinders，brake master cylinder, a n d t h e p e d a l s t r o k e d e s i g n c a l c u l a t i o n s.Keywords：brakes, disc brakes，mechanical structure, the braking f o r c e目录摘要 (I)Abstract (II)前言 (1)第1章盘式制动器概述 (7)1.1 盘式制动器结构形式简介 (7)1。
汽车制动系统~毕业设计论文(论文)
1 引言汽车制动系的概述制动系的功用是使汽车以适当的减速度降速行驶直至停车，在下坡行驶时使汽车保持适当的稳定车速，使汽车可靠地停在原地或坡道上。
制动系至少有行车制动装置和驻车制动装置。
前者用来保证第一项功能和在不长的坡道上行驶时保证第二项功能，而后者则用来保证第三项功能。
除此之外，有些汽车还设有应急制动和辅助制动装置。
应急制动装置利用机械力源(如强力压缩弹簧)进行制动。
在某些采用动力制动或伺服制动的汽车上，一旦发生蓄压装置压力过低等故障时，可用应急制动装置实现汽车制动。
同时，在人力控制下它还能兼作驻车制动用。
辅助制动装置可实现汽车下长坡时持续地减速或保持稳定的车速，并减轻或者解除行车制动装置的负荷。
行车制动装置和驻车制动装置，都由制动器和制动驱动机构两部分组成。
防止制动时车轮被抱死，有利于提高汽车在制动过程中的方向稳定性和转向操纵能力，缩短制动距离，所以近年来制动防抱死系统(ABS)在汽车上得到很快的发展和应用。
此外，含有石棉的摩擦材料，因存在石棉有致癌公害问题已被逐渐淘汰，取而代之的是各种无石棉型材料并相继研制成功[1]。
1.1汽车制动系统的分类(1) 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。
用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。
上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。
(2)按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。
以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成图 2 双回路液压系统中的串联式双腔制动主缸 1-套；2-密封套；3-第一活塞；4-盖；5-防动圈；6、13-密封圈 7-垫片；8-挡片；9-第二活塞；10-弹簧；11-缸体；12-第二工作室 14、15-进油孔；16-定位圈；17-第一工作室；18-补偿孔；19-回油孔 图1 制动系统的组成示意图 1-前轮盘制动器；2-制动总泵；3-真空助力器；4-制动踏板机构；5-后轮鼓式制动；6-制动组合阀；7-制动警的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统[2]。
汽车车制动系统设计毕业设计论文
摘要随着社会的飞速发展，科技越来越发达，世界也变得越来越小了，造成这个现象的基本原因就是交通工具的发展和普及，尤其是汽车的应用，灵活高速的汽车给我们的生活带来了极大便利。
一方面，轿车变的越来越重、动力越来越大；另一方面，人们越来越强调汽车驾乘的舒适性和安全性。
因而，作为能保证汽车安全行驶的组成部分之一—制动系，有必要对它的组成构件进行设计计算。
本文系统详细的介绍了汽车制动系的结构型式及其主要构件的设计计算，阐述了制动器的两种结构型式的选择和各自的工作原理、制动系的主要参数及其选择、制动器主要零部件的结构设计和分析计算、制动驱动结构的结构型式选择与设计计算。
并且通过以上的比较分析，在经济可靠的基础上选择归纳了伊兰特轿车制动系主要构件的结构与参数，予以最为合理的配置。
其中重点介绍了汽车车制动系的主要构件——浮钳盘式制动器、液压双回路制动主缸的分析计算。
关键词：汽车；制动系统；盘式制动器；液压驱动；驻车制动ABSTRACTAs the society is making great progress, scientific technology becomes more and more developed, and the world becomes smaller and smaller. The basic cause of this is the development and popularization of transportations, especially the application of automobiles, which bring great convenience to our lives. On one hand, what the car changes is heavier and heavier, motive force is greater and greater; On the other hand, people emphasize comfortableness and security that the automobile drives more and more. Therefore, as guaranteeing one of the components that the automobile goes safely--the brake system, it is necessary to carry on exhaustive designing calculation .This text mainly introduces the structure pattern of the brake system and its designing calculation of main departments, and explains two kinds of structure patterns and choosing and one's own operation principle of the brake , main parameter of the brake system in the department and choosing, structural design and calculation of the main spare part of the brake , applying the brake urges the structure pattern of the structure to choose and design and calculate , makes the regulation device that power distributes. Through comparative analysis of the above , is it sum up Elantra apply the brake structure and parameter , department of main member to choose on the basis of the thing that economy is reliable , in order to reach and dispose best. Especially, it introduces the main member of the department of the brake system among them --Float pincers records of type brake , hydraulic pressure pairs of meeting way apply the brake analysis of master cylinder calculate with anti-lock braking system , urge slip resistance systematic theory analyse. And have checked to rubing the friction characteristic lined with slice at the end of the thesis.Keyword: Automobile；The brake system；Disk brake；Hydraulic drive；Parking brakeII目录摘要 (I)Abstract (II)第1章绪论 (3)1.1 课题背景及目的 (3)1.2 国内外研究现状 (3)1.3 课题研究方法 (5)1.4 本设计的主要内容 (5)第2章总体设计方案 (6)2.1 制动能源的选择 (7)2.2 行车制动系 (8)2.3 制动管路的布置及原理 (8)2.3.1 制动原理和工作过程 (8)2.4 制动器的结构方案分析 (8)2.5 本章小结 (9)第3章制动系主要参数确定 (10)3.1基本参数 (10)3.2同步附着系数的确定 (10)3.3 制动器最大制动力矩确定 (12)3.4盘式制动器的主要参数选择 (12)3.5.1制动盘直径D (13)3.5.2制动盘厚度h (14)3.5.3摩擦衬块外半径R2和内半径R1 (14)3.5.4摩擦块工作面积A (15)3.6本章小结 (16)第4章制动器的设计与计算 (17)4.1 盘式制动器制动力矩计算 (17)4.2驻车制动的制动力矩计算 ........................... 错误！未定义书签。

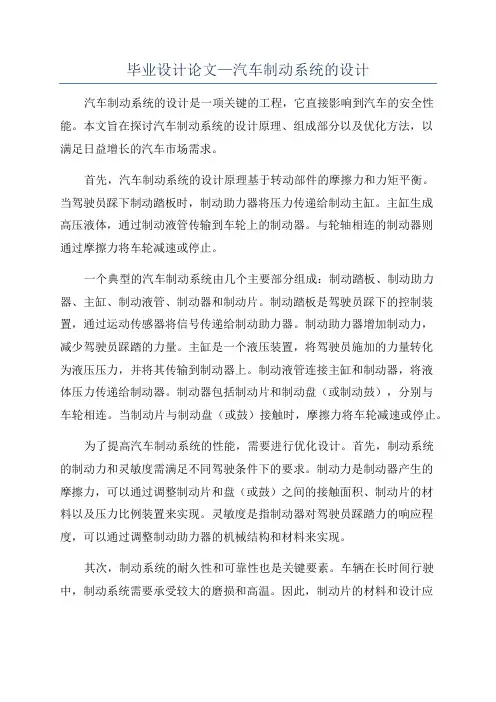

毕业设计论文—汽车制动系统的设计
毕业设计论文—汽车制动系统的设计汽车制动系统的设计是一项关键的工程，它直接影响到汽车的安全性能。
本文旨在探讨汽车制动系统的设计原理、组成部分以及优化方法，以满足日益增长的汽车市场需求。
首先，汽车制动系统的设计原理基于转动部件的摩擦力和力矩平衡。
当驾驶员踩下制动踏板时，制动助力器将压力传递给制动主缸。
主缸生成高压液体，通过制动液管传输到车轮上的制动器。
与轮轴相连的制动器则通过摩擦力将车轮减速或停止。
一个典型的汽车制动系统由几个主要部分组成：制动踏板、制动助力器、主缸、制动液管、制动器和制动片。
制动踏板是驾驶员踩下的控制装置，通过运动传感器将信号传递给制动助力器。
制动助力器增加制动力，减少驾驶员踩踏的力量。
主缸是一个液压装置，将驾驶员施加的力量转化为液压压力，并将其传输到制动器上。
制动液管连接主缸和制动器，将液体压力传递给制动器。
制动器包括制动片和制动盘（或制动鼓），分别与车轮相连。
当制动片与制动盘（或鼓）接触时，摩擦力将车轮减速或停止。
为了提高汽车制动系统的性能，需要进行优化设计。
首先，制动系统的制动力和灵敏度需满足不同驾驶条件下的要求。
制动力是制动器产生的摩擦力，可以通过调整制动片和盘（或鼓）之间的接触面积、制动片的材料以及压力比例装置来实现。
灵敏度是指制动器对驾驶员踩踏力的响应程度，可以通过调整制动助力器的机械结构和材料来实现。
其次，制动系统的耐久性和可靠性也是关键要素。
车辆在长时间行驶中，制动系统需要承受较大的磨损和高温。
因此，制动片的材料和设计应具有良好的耐磨和耐高温性能。
此外，制动液管和连接件应具有高强度和密封性，以防止液压泄漏和系统失效。
最后，制动系统的安全性是设计的重要目标。
为了提高系统的安全性，制动系统应具有防抱死制动系统（ABS）和电子制动力分配系统（EBD）。
ABS系统能够避免车轮因制动过度而导致车辆失控，而EBD系统能够根据不同车轮的情况分配适当的制动力，以实现最佳制动性能。
汽车制动系统设计毕业论文【范本模板】
XXXXXXXX大学XXX学院毕业论文汽车制动系统设计专业：汽车检测与维修班级：汽车XXX班学号: XXXXXXXXXX 姓名: 张三指导教师:李四二0一五年十一月摘要汽车制动（俗称刹车）,是汽车的主动安全系统，它从诞生至发展与汽车从诞生至发展是完全同步的.没有哪种汽车不是以良好的制动性能为保证来发展它优良的行驶性能.良好的制动性能是车辆安全行驶的重要保证。
因为制动性能下降或失效而引发严重的交通事故，已成为突发性交通事故的主要原因之一.因而在汽车检测与维修中，制动系统的检测与维修显得尤其重要，我国公安部、交通运输部规定对汽车制动实行定期的强制检测与维护。
本毕业论文题目是汽车制动系统常见故障的诊断与分析，共分八章.主要从制动器与传动装置这两方面介绍了汽车制动系统常见的故障及诊断与分析，又在此基础上系统的介绍了ABS制动防抱死系统的常见故障以及汽车故障诊断的一些基本步骤和方法。
由构造、工作原理、类型到故障的诊断与分析，一步步深入，具体而又形象.本论文是在指导老师的指导下完成的，感谢指导老师给予的鼓励和帮助。
通过本毕业论文,我对过去所学的知识又进一步的巩固和掌握,对汽车制动系统故障的诊断与分析又有了深入的了解,而且做到了理论与实践的相结合。
关键词汽车制动;故障；诊断；分析ABSTRACTAutomobile brake (known as the brake)，is the active safety system，car since its creation to development and bus from birth to development is completely in sync。
No other car is not good for guarantee the brake to develop it good driving performance。
Good braking performance is the important guarantee of safe driving vehicles。

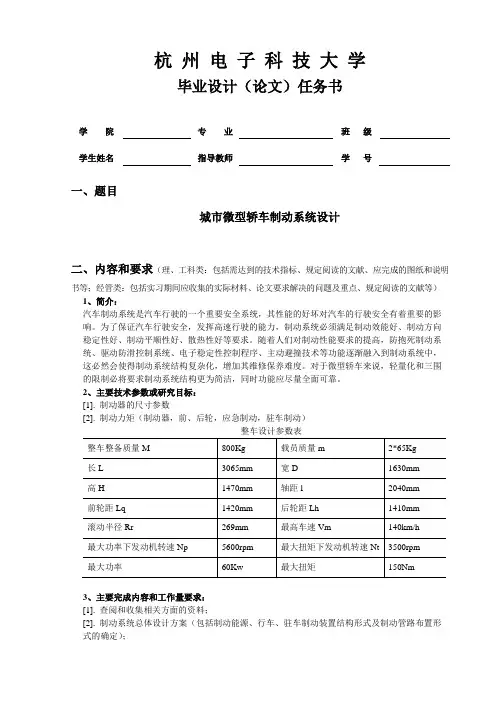

毕业设计(论文)任务书制动系统
杭州电子科技大学毕业设计（论文）任务书学院专业班级学生姓名指导教师学号一、题目城市微型轿车制动系统设计二、内容和要求（理、工科类：包括需达到的技术指标、规定阅读的文献、应完成的图纸和说明书等；经管类：包括实习期间应收集的实际材料、论文要求解决的问题及重点、规定阅读的文献等）1、简介：汽车制动系统是汽车行驶的一个重要安全系统，其性能的好坏对汽车的行驶安全有着重要的影响。
为了保证汽车行驶安全，发挥高速行驶的能力，制动系统必须满足制动效能好、制动方向稳定性好、制动平顺性好、散热性好等要求。
随着人们对制动性能要求的提高，防抱死制动系统、驱动防滑控制系统、电子稳定性控制程序、主动避撞技术等功能逐渐融入到制动系统中，这必然会使得制动系统结构复杂化，增加其维修保养难度。
对于微型轿车来说，轻量化和三围的限制必将要求制动系统结构更为简洁，同时功能应尽量全面可靠。
2、主要技术参数或研究目标：[1]. 制动器的尺寸参数[2]. 制动力矩（制动器，前、后轮，应急制动，驻车制动）整车设计参数表3、主要完成内容和工作量要求：[1]. 查阅和收集相关方面的资料；[2]. 制动系统总体设计方案（包括制动能源、行车、驻车制动装置结构形式及制动管路布置形式的确定）；[3]. 制动器主要参数确定及设计计算；[4]. 制动驱动系统设计计算；[5]. 制动系统图纸设计，绘制完成装配图、零件图等合计3张0号图幅的CAD图纸；[6]. 撰写和完成毕业设计论文, 翻译英文文献。
4、主要参考文献：[1] 陈家瑞.汽车构造（下册）第3版[M].北京:机械工业出版社,2009.2[2] 余志生.汽车理论（第4版）[M].北京:机械工业出版社,2006.5[3] 王望予.汽车设计（第4版）[M].北京:机械工业出版社,2004.8[4] 孙桓,陈作模,葛文杰.机械原理（第7版）[M].北京:高等教育出版社,2006.5[5] 濮良贵,纪名刚.机械设计（第8版）[M].北京:高等教育出版社,2006.5[6] 王国权.汽车设计课程设计指导书[M].北京:机械工业出版社,2010[7] 韩守身.微型轿车的使用与构造图册[M].北京:人民邮电出版社,1996[8] 刘惟信.汽车设计[M].北京:清华大学出版社,20015、指定翻译的外文文献及其阅读范围：Choi SB. Antilock Brake System With a Continuous Wheel Slip Control to Maximize the Braking Performance and the Ride Quality. IEEE Transactions on Control Systems Technology. 2008, 16(5):996-1003.三、起止日期及进度安排起止日期：2015 年11 月10 日至2016 年 6 月10 日进度安排：序号时间内容1 2015.11-2016.1 开题阶段（搜集资料、方案确定）2 2016.1-2016.3 初期阶段（设计、实验、研究、论文）3 2016.3-2016.4 中期检查4 2016.4-2016.5 修改定稿阶段5 2016.5-2016.6 答辩及成绩评定678910指导教师（签名）年月日四、教研室审查意见：教研室主任（签名）年月日学院批准人（签名）年月日。
车辆工程毕业设计94捷达轿车制动系统进行设计
车辆工程毕业设计94捷达轿车制动系统进行设计引言：随着汽车工业的发展，汽车制动系统的重要性逐渐被人们所重视。
制动系统是汽车安全性能的重要保障，直接关系到行车时的安全性和舒适性。
因此，在设计94捷达轿车制动系统时，需要考虑多种因素，如制动力、制动反应时间、制动系统的稳定性、制动系统的散热性能等。
一、制动力设计：制动力是制动系统最基本的设计要求之一、根据车辆质量和制动减速度的要求，可以确定制动器的类型和规格。
考虑到94捷达轿车的使用情况，我们可以选择液压制动系统。
液压制动系统由主泵、制动缸、制动阀门等组成，它通过液力放大器将踏板的力转化为制动套筒的力，从而实现对车轮的制动。
制动器的设计要满足94捷达轿车的制动需求，即可靠性高、制动力强劲、制动反应迅速等。
二、制动反应时间设计：车辆制动反应时间是指驾驶员踩下刹车踏板到车辆制动开始的时间。
制动系统的设计要尽量减小制动反应时间，提高制动系统的响应速度。
为实现这一目标，可以采用电子制动控制装置，通过微电脑控制制动系统，减小系统的传输延迟，提高制动的反应速度。
三、制动系统的稳定性设计：制动系统的稳定性是指制动过程中车辆的操控稳定性。
为了保证系统稳定性，我们可以选择合适的制动力分配方式，使左右轮制动力分配均匀。
可以采用制动力分配器来实现，它能够根据车速、车辆负载等参数自动调整前后轮的制动力分配比例，从而提高制动的平衡性和稳定性。
四、制动系统的散热性能设计：制动过程中，制动器会产生大量热量，如果无法及时散发，会导致制动器过热甚至失效。
为了保证制动系统的散热性能，可以在制动器设计中设置散热装置，如风扇、散热鳍片等。
同时，也可以提高制动系统的冷却液流动速度，增加散热效果。
结论：通过以上的设计，可以满足94捷达轿车制动系统的设计要求，确保车辆在制动过程中的安全性和舒适性。
制动力、反应时间、稳定性和散热性能的设计都是制动系统设计的重要内容，需要全面考虑车辆的使用情况和需求。
汽车制动系统毕业设计
汽车制动系统毕业设计综合以上优缺点最终确定本次设计采⽤前后盘式制动器，且均为浮钳盘式制动器。
液压式的简单制动系统通常称为液压制动系，⽤于⾏车制动装置。
其优点是作⽤滞后时间短（0.1-0.3s),⼯作压⼒⼤（可达10MPa-12MPa),缸径尺⼨⼩，可布置在制动器内部作为制动蹄的张开机构或制动块的压紧机构，使之结构简单、紧凑、质量⼩、造价低。
但其有限的⼒传动⽐限制了它在汽车上的适⽤范围。
第3章制动系统设计计算3.1 制动系统主要参数数值3.1.1 相关主要参数1.汽车相关主要参数如表3.1所⽰。
表3.1 汽车相关主要参数编号名称符号数值单位备注1 质量M0320.000 kg2 重⼒G 3136.000 N3 质⼼⾼h g300.000 mm 11.82 inch4 轴距L 1600.000 mm 63.04 inch5 质⼼⾄前轴的距离 a 848.000 mm 33.41 inch6 质⼼⾄后轴的距离 b 752.000 mm 29.63 inch7 前轴负荷W f1473.920 N 47.00 %8 后轴负荷W r1662.080 N 53.00 %2.2010年FSAE赞助轮胎相关参数如表3.2所⽰。
表3.2 2010年FSAE赞助轮胎相关参数规格180/530R13标准轮辋内距8轮胎胎⾯宽(mm inch) 223 8.8轮胎外径(mm inch) 533 21.0轮胎接地⾯宽(mm inch) 185 7.3轮胎半径(mm) 244轮胎周长1626轮辋内距7.5-8.53.1.2 同步附着系数的分析（1）当0??<时：制动时总是前轮先抱死，这是⼀种稳定⼯况，但丧失了转向能⼒；（2）当0??>时：制动时总是后轮先抱死，这是容易发⽣后轴策划⽽使汽车丧失⽅向稳定性；（3）当0??=时：制动时汽车前后轮同时抱死，是⼀种稳定⼯况，但也丧失了转向能⼒。
分析表明，汽车在同步系数为?的路⾯上制动（前后轮同时抱死）时，其制动减速度为g qg dtdu0==?，即q =0?,q 为制动强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要Formula SAE比赛由美国车辆工程师学会（SAE）于1979年创立，每年在世界各地有600余支大学车队参加各个分站赛，2011年将在中国举办第一届中国大学生方程式赛车，本设计将针对中国赛程规定进行设计。
本说明书主要介绍了大学生方程式赛车制动的设计，首先介绍了汽车制动系统的设计意义、研究现状以及设计目标。
然后对制动系统进行方案论证分析与选择，主要包括制动器形式方案分析、制动驱动机构的机构形式选择、液压分路系统的形式选择和液压制动主缸的设计方案，最后确定方案采用简单人力液压制动双回路前后盘式制动器。
除此之外，还根据已知的汽车相关参数，通过计算得到了制动器主要参数、前后制动力矩分配系数、制动力矩和制动力以及液压制动驱动机构相关参数。
最后对制动性能进行了详细分析。
关键字：制动、盘式制动器、液压AbstractFormula SAE race was founded in 1979 by the American cars institute of Engineers every year more than 600 teams participate in various races around the world,China will hold the first Formula one for Chinese college students,the design will be for design of the provisions of the Chinese calendar.This paper mainly introduces the design of breaking system of the Formula Student.First of all,breaking system's development,structure and category are shown,and according to the structures,virtues and weakness of drum brake and disc brake analysis is done. At last, the plan adopting hydroid two-backway brake with front disc and rear disc.Besides, this paper also introduces the designing process of front brake and rear break,braking cylinder,parameter's choice of main components braking and channel settings and the analysis of brake performance.Key words:braking,braking disc,hydroid pressure目录摘要 (Ⅰ)Abstract (Ⅱ)目录 (Ⅲ)第1章绪论 (1)1.1 制动系统设计的意义 (1)1.2 制动系统研究现状 (1)1.3 本次制动系统应达到的目标 (1)1.4 大学生方程式赛车制动规则和要求 (2)1.4.1 制动系统——概况 (2)1.4.2 制动测试 (2)1.4.3 刹车踏板超程开关 (2)1.4.4 刹车灯 (2)1.5 本次制动系统设计任务 (3)第2章制动系统方案论证分析与选择 (4)2.1 制动器形式方案分析 (4)2.1.1 鼓式制动器 (4)2.1.2 盘式制动器 (7)2.2 制动驱动机构的机构形式选择 (8)2.2.1 简单制动系 (8)2.2.2 动力制动系 (8)2.2.3 伺服制动系 (9)2.3 液压分路系统的形式的选择 (10)2.4 液压制动主缸的设计方案 (11)第3章制动系统设计计算 (12)3.1 制动系统主要参数数值 (12)3.1.1 相关主要参数 (12)3.1.2 同步附着系数的分析 (13)3.1.3 地面对前、后轮的法向反作用力 (13)3.2 制动器有关计算 (14)3.2.1 确定前后制动力矩分配系数 (14)3.2.2 制动器制动力矩的确定 (14)3.2.3 盘式制动器主要参数确定 (14)3.2.4 盘式制动器的制动力计算 (16)3.3 制动器主要零部件的结构设计 (17)第4章液压制动驱动机构的设计计算 (19)4.1 前轮制动轮缸直径d的确定 (19)4.2 制动主缸直径0d的确定 (19)4.3 制动踏板力p F和制动踏板工作行程p S (20)第5章制动性能分析 (22)5.1 制动性能评价指标 (22)5.2 制动效能 (22)5.3 制动效能的恒定性 (22)5.4 制动时汽车方向的稳定性 (22)5.5 制动器制动力分配曲线分析 (23)5.6 制动减速度j和制动距离S (24)5.7 摩擦衬块的磨损特性计算 (24)参考文献 (27)致谢 (28)附录 (29)第1章绪论1.1 制动系统设计的意义汽车是现代交通工具中用得最多、最普遍、也是运用得最方便的交通工具。
汽车制动系统是汽车底盘上的一个重要系统，它是制约汽车运动的装置，而制动器又是制动系中直接作用制约汽车运动的一个关键装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
随着公路业的迅速发展和车流密度的日益增大，人们对安全性、可靠性的要求越来越高，为保证人身和车辆安全，必须为汽车配备十分可靠的制动系统。
本次毕业设计题目为大学生方程式赛车制动系统设计。
1.2 制动系统研究现状车辆在形式过程中要频繁进行制动操作，由于制动性能的好坏直接关系到交通和人身安全，因此制动性能是车辆非常重要的性能之一，改善汽车的制动性能始终是汽车设计制造和使用部门的重要任务。
当车辆制动时，由于车辆受到与行驶方向相反的外力，所以才导致汽车的速度逐步减小到0，对这一过程中车辆受力情况的分析有助于制动系统的分析和设计，因此制动过程受力情况分析是车辆试验和设计的基础，由于这一过程较为复杂，因此一般在实际中只能建立简化模型分析，通常人们从三个方面来对制动系统进行分析和评价：1）制动效能：即制动距离与制动减速度；2）制动效能的恒定性：即热衰退性；3）制动时汽车方向的稳定性；目前，对于整车制动系统的研究主要通过路试或台架进行，由于在汽车道路试验中车轮扭矩不易测量，因此，多数有关制动系的试验均通过间接测量来进行汽车在道路上的行驶，其车轮与地面的作用力是汽车运动变化的根据，在汽车道路试验中，如果能够方便地测量出车轮上扭矩的变化，则可为汽车整车制动性能研究提供更全面的试验数据和性能评价。
1.3 本次制动系统应达到的目标1）具有良好的制动效能；2）具有良好的制动效能稳定性；3）制动时汽车操纵稳定性好；4）制动效能的热稳定性好；1.4 大学生方程式赛车制动规则和要求1.4.1 制动系统——概况赛车必须配备有刹车系统。
并且作用于所有四个车轮上，而且只被一个控制器控制。
1）它必须有两套独立的液压回路，以防系统泄漏或失效时，至少在两轮上还保持有有效的制动力。
每个液压回路必须有其专属的储油罐（可用独立储油罐或用原厂的储油罐）。
2）单个刹车作用时，有限的滑移差是可以接受的。
3）刹车系统必须在以下的测试中，能够抱死所有四个轮。
4）线控制动是禁止的。
5）没有保护的塑料刹车线是禁止的。
6）刹车系统必须装有碎片护罩，以防传动系失效或小碰撞（引起的碎片破坏制动系统）。
7）从侧面看，安装在赛车簧上（簧上质量：指悬架支撑的质量）部分上的刹车系统的任何部分都不可以伸到车架或者承载式车身的下表面以下。
（新内容）1.4.2制动测试刹车系统将在动态中测试。
并且必须能四轮抱死，并且不跑偏，同时能够在由制动性能检查官员指定的加速赛尽头停车。
1.4.3 刹车踏板超程开关1）车上必须装有一个刹车踏板超程开关。
在万一刹车踏板超程引起刹车系统失效时，这个开关必须能够被启动并停止发动机。
该开关必须能够彻底断绝点火，同时切断传给任何电动燃油泵的电力。
2）重复启用此开关不能恢复给这些部件的动力。
并且它必须被设计成不能被车手重置。
3）开关只有被相似的部件代替才可，而不是通过依靠逻辑程序控制器、发动机控制单元，或有相似功能的数字控制器来替代。
1.4.4 刹车灯1）赛车必须配备有至少15w，或可以从后面看等效的清晰可见的红色刹车灯。
如果使用了LED（发光二极管）灯源，它必须在非常强的日光下也清晰可见。
2）刹车灯必须安置在两轮之间的中线并在垂直方向上和车手的肩膀的高度齐高，并且在侧面，接近赛车的中线。
1.5本次制动系统设计任务1）学习大学生方程式赛车的相关规程2）根据整车基本参数对制动系统的主要部件制动器进行设计计算，并选择合适的制动器部件。
合理设计制动系统，满足赛车相关要求3）计算并得出赛车的I曲线和β线，论证制动系统设计的合理性。
4）设计过程中要考虑具有刹车踏板超程开关、刹车灯，要求完成其控制电路设计。
5）绘制制动系统装配图6）将方案论证的结果及设计计算的结果整理，完成毕业论文。
第2章制动系统方案论证分析与选择2.1制动器形式方案分析汽车制动器几乎均为机械摩擦式，即利用旋转元件和固定元件两工作表面间的摩擦产生的制动力矩使汽车减速或停车。
一般摩擦式制动器按旋转元件的形状分为鼓式和盘式两大类。
2.1.1鼓式制动器鼓式制动器是最早形式汽车制动器，当盘式制动器还没有出现前，它已经广泛应用于各类汽车上。
鼓式制动器又分为内张型鼓式制动器和外束型鼓式制动器两种结构型式。
内张型鼓式制动器的摩擦元件是一对带有圆弧形摩擦蹄片的制动蹄，后者则安装在制动底板上，而制动底板则紧固在前桥的前梁或后桥桥壳半轴套管的凸缘上，其旋转的摩擦元件作为制动鼓。
车轮制动器的制动鼓均固定在轮毂上。
制动时，利用制动鼓的圆柱内表面与制动蹄摩擦蹄片的外表面作为一对摩擦表面在制动鼓上产生摩擦力矩，故又称为蹄式制动器。
外束型鼓式制动器的固定摩擦元件是带有摩擦片且刚度较小的制动带，其旋转摩擦元件为制动鼓，并利用制动鼓的外圆柱表面与制动带摩擦片的内圆弧作为一对摩擦表面，产生摩擦力矩作用于制动鼓，故又称为带式制动器。
在汽车制动系中，带式制动器曾仅用作一些汽车的中央制动器，通常所说的鼓式制动器就是指这种内张型鼓式结构，鼓式制动器按蹄的类型分为:1) 领从蹄式制动器如图2-1所示，若图上方的旋向箭头代表汽车前进时制动鼓的旋转方向（制动鼓正向旋转），则蹄1为领蹄，蹄2为从蹄。
汽车倒车时制动鼓的旋转方向变为反向旋转，则相应得使领蹄与从蹄也就相互对调了。
这种当制动鼓正、反反向旋转时总具有一个领蹄和一个从蹄的内张型鼓式制动器称为领从蹄使制动器。
