充电站及充电桩电电气测量和计量设计规范
(完整版)电动汽车充电站及充电桩验收规范
ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。
电动汽车充电站及充电桩设计规范 中国南方电网QCSG 11516.2—2010
电动汽车充电站及充电桩设计规范中国南方电网有限责任公司企业标准（Q/CSG 11516.2—2010）1范围本规范规定了电动汽车充电站、充电桩设计应遵循的基本原则和主要技术要求。
本规范适用于中国南方电网有限责任公司及所属（含代管）各有关单位电动汽车充电站、充电桩建设与改造。
接入南方电网的用户电动汽车充电设施可参照执行。
2规范性引用文件下列文件中的条款通过本规范的引用而构成本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 50052-2009供配电系统设计规范GB 5005310kV及以下变电所设计规范GB 50054低压配电设计规范GB 12325-2008电能质量供电电压允许偏差GB/T 14549电能质量公用电网谐波GB 17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/Z 17625.6-2003电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生谐波电流的限制GB/T 50063-2008电力装置的电测量仪表装置设计规范GB 50217-2008电力工程电缆设计规范GB 50229-2006火力发电厂与变电站设计防火规范GB 50016-2006建筑设计防火规范GB 50058爆炸和火灾危险环境场所电力装置设计规范GB 50057建筑物防雷设计规范（2000年版）GB 50034-2004建筑照明设计标准GB 50156-2006汽车加油加气站设计与施工规范GB 50289城市工程管线综合规划规范GB 4208-2008外壳防护等级（IP代码）GB 3096-2008声环境质量标准DL/T 5137-2008电测量及电能计量装置设计技术规程DL/T 621交流电气装置的接地DL 5027电力设备典型消防规程电监安全[2008]23号关于加强重要电力用户供电电源及自备应急电源配置监督管理的意见Q/CSG 10001-2004变电站安键环设施标准Q/CSG 11516.1-2010电动汽车充电设施通用技术要求Q/CSG 11516.3-2010电动汽车非车载充电机技术规范Q/CSG 11516.4-2010电动汽车交流充电桩技术规范Q/CSG 11516.5-2010电动汽车非车载充电机充电接口规范Q/CSG 11516.7-2010电动汽车充电站监控系统技术规范3名词术语3.1电动汽车electric vehicle（EV）用于在道路上使用，由电动机驱动的汽车，电动机的动力电源源于可充电电池或其他易携带能量存储的设备。
充电桩计量建标规范指南
充电桩计量建标规范指南充电桩计量建标规范指南引言：随着电动汽车的普及和市场需求的增加，充电桩的使用也得到了广泛推广。
为了确保充电桩的正常运行和消费者的合法权益，充电桩计量建标规范成为了至关重要的指南。
本文将介绍充电桩计量建标规范的重要性以及其主要内容，并探讨其对于充电桩行业健康发展的影响。
第一部分：充电桩计量建标规范的重要性对于充电桩市场而言，计量建标规范是保证充电桩计量准确性和可靠性的核心要素。
在保障充电信息的准确性和真实性的计量建标规范也能提高充电桩的安全性和可用性，进一步增强消费者的信心。
一套完善的计量建标规范将推动充电桩行业的规范化发展，促进电动汽车市场的健康成长。
第二部分：充电桩计量建标规范的主要内容1. 计量准确性要求：充电桩的计量准确性是其最基本的要求之一。
该项规范将详细阐述充电桩计量系统和设备的准确性要求，并规定了检定和维护计量设备的程序和方法。
2. 数据采集和传输：充电桩计量建标规范还包括了数据采集和传输的要求。
通过规定数据采集和传输的协议和流程，可以确保充电桩所产生的数据能够准确、及时地传输给计量管理系统，实现数据的监测和管理。
3. 用户信息保护：随着智能化充电桩的普及，用户信息保护变得尤为重要。
充电桩计量建标规范将规定用户隐私信息的收集、存储和使用等方面的要求，保护用户信息的安全性和合法权益。
4. 设备安全要求：充电桩计量建标规范也将关注设备的安全性要求。
这包括防雷、防火、漏电保护等方面的规范，确保充电桩的运行安全，避免发生意外事故。
第三部分：充电桩计量建标规范对行业的影响1. 促进市场竞争和健康发展：一套规范的计量建标将推动充电桩行业的规范化发展，提高行业的标准化水平，增加市场的透明度和公平性，为行业的良性竞争提供有力支持。
2. 提升用户体验和信任度：充电桩计量建标规范的执行将提高充电桩的可靠性和准确性，减少故障和意外情况的发生，提升用户使用充电桩的体验，增强用户对电动汽车的信心。
SZDBZ电动汽车充电系统技术规范 充电站及充电桩设计规范
充电设施应靠近充电区停车位设置，电动汽车在停车位充电时不应妨碍站内其他车辆的充电与通行。
充电区应考虑安装防雨设施，以保护站内充电设施、方便进站充电的电动汽车驾乘人员。
充电站不应设在厕所、浴室等场所的正下方，安装电气设备的功能用房不应与上述场所贴邻。
充电站不应设在室外地势低洼易产生积水的场所和易发生次生灾害的地点。
充电站应预留一定的备用场地。
充电站布置
一般要求
充电站总体布置应满足便于电动汽车的出入和充电时停放，保障站内人员及设施的安全。
充电区的入口和出口应至少有两条车道与站外道路连接，充电站应设置缓冲距离或缓冲地带便于电动汽车的停发和进出。
具有特定控制功能和通信功能的，将电能量传送到电动汽车的设施总称。
配电站DistributionStation
在中低压配电网中用于接受并分配电力、将10（20）kV变换为380V电压的供电设施。
车载充电机?On-BoardCharger
固定安装在电动汽车上的充电机。
非车载充电机?Off，与其他建筑物、构筑物之间的防火间距应参照GB50016-2006、GB50229-2006的要求。
充电站不应设在有爆炸危险环境场所的正上方或正下方，当与有爆炸危险的建筑物毗邻时，应满足GB50058-1992的要求。
充电站不应设在有剧烈振动或高温的场所。
不宜设在多尘、水雾或有腐蚀性气体的场所，当无法远离时，不应设在上述场所风向的下风侧。
办公、生产等场所的停车场宜根据深圳市电动汽车发展总体规划的要求，按照停车位数量设置一定比例的充电桩。
电动汽车专用停车区应设置靠近临近的配电站。
(完整版)电动汽车充电站及充电桩验收规范
ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准电动汽车充电站及充电桩验收规范Code for acceptance of construction of EV charging stationsand charging points中国南方电网有限责任公司发布目次前言 (II)1 范围.............................................................................................................................................................. - 1 -2 规范性引用文件.......................................................................................................................................... - 1 -3 名词术语...................................................................................................................................................... - 2 -4 总则.............................................................................................................................................................. - 3 -5 充电站验收.................................................................................................................................................. - 3 - 5.1验收内容及要求........................................................................................................................................ - 3 - 5.2验收合格标准............................................................................................................................................ - 4 - 5.3验收文档资料............................................................................................................................................ - 4 - 6充电桩验收................................................................................................................................................... - 5 - 6.1 验收内容及要求....................................................................................................................................... - 5 - 6.2 验收合格标准........................................................................................................................................... - 5 - 6.3 验收文档资料........................................................................................................................................... - 5 - 附录A 充电站（桩）验收流程（规范性附录） ........................................................................................ - 7 - 附录B 充电机验收大纲（规范性附录） .................................................................................................... - 8 - 附录C 充电站监控系统验收大纲（规范性附录） .................................................................................. - 10 - 附录D 充电站系统整体性能验收大纲（规范性附录） .......................................................................... - 15 - D.1 通信测试................................................................................................................................................ - 15 - D.2 变配电设备的可靠性测试 .................................................................................................................... - 17 - D.3 充电站对配电网的谐波影响测试 ........................................................................................................ - 18 - D.4 用户界面及程序入口............................................................................................................................ - 18 -前言为贯彻落实国家节能环保，促进电动汽车推广应用，延伸供电服务价值链，指导和规范南方电网电动汽车配套充电设施建设，特制定本规范。

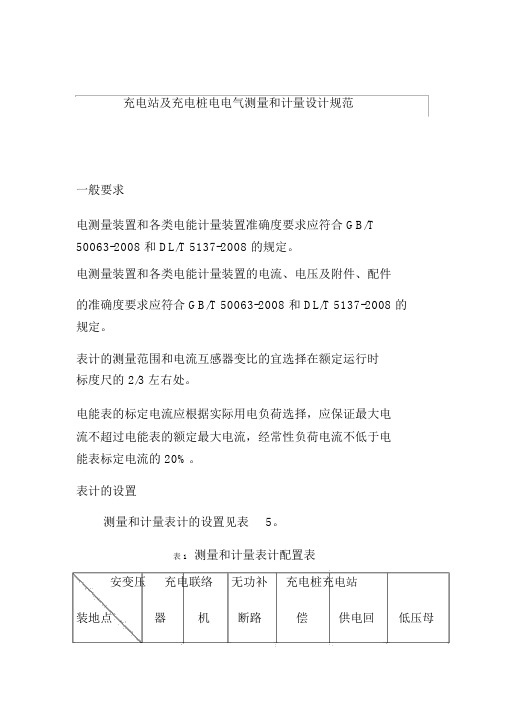

充电站及充电桩电电气测量和计量设计规范
充电站及充电桩电电气测量和计量设计规范
一般要求
电测量装置和各类电能计量装置准确度要求应符合 GB/T
50063-2008 和 DL/T 5137-2008 的规定。
电测量装置和各类电能计量装置的电流、电压及附件、配件
的准确度要求应符合 GB/T 50063-2008 和 DL/T 5137-2008 的
规定。
表计的测量范围和电流互感器变比的宜选择在额定运行时
标度尺的 2/3 左右处。
电能表的标定电流应根据实际用电负荷选择，应保证最大电
流不超过电能表的额定最大电流，经常性负荷电流不低于电
能表标定电流的 20%。
表计的设置
测量和计量表计的设置见表5。
表 1 测量和计量表计配置表
安变压充电联络无功补充电桩充电站
装地点器机断路偿供电回低压母
表计高低回路器路线种类压侧
进线
A√√√√√
V√Wh√√√
VARh√
注 1：电流表宜三相配置。
注 2：电压表按低压母线设置，能够通过转换开关测量三相线
电压、相电压。
表计的类型
电能表宜采用电子化、低损耗电子式电能表，也可采用长寿
命机械式电能表。
中性点直接接地系统应选用三相四线电能表，中性点非直接
接地系统应选用三相三线电能表。
电能表规格宜选用过载 4 倍及以上。
电动汽车充电站及充电桩设计规范
电动汽车充电站及充电桩设计规范中国南方电网有限责任公司企业标准（Q/CSG 11516.2—2010）1范围本规范规定了电动汽车充电站、充电桩设计应遵循的基本原则和主要技术要求。
本规范适用于中国南方电网有限责任公司及所属（含代管）各有关单位电动汽车充电站、充电桩建设与改造。
接入南方电网的用户电动汽车充电设施可参照执行。
2规范性引用文件下列文件中的条款通过本规范的引用而构成本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 50052-2009供配电系统设计规范GB 5005310kV及以下变电所设计规范GB 50054低压配电设计规范GB 12325-2008电能质量 供电电压允许偏差GB/T 14549电能质量 公用电网谐波GB 17625.1-2003电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A）GB/Z 17625.6-2003电磁兼容 限值 对额定电流大于16A的设备在低压供电系统中产生谐波电流的限制GB/T 50063-2008电力装置的电测量仪表装置设计规范GB 50217-2008电力工程电缆设计规范GB 50229-2006火力发电厂与变电站设计防火规范GB 50016-2006建筑设计防火规范GB 50058爆炸和火灾危险环境场所电力装置设计规范GB 50057建筑物防雷设计规范（2000年版）GB 50034-2004建筑照明设计标准GB 50156-2006汽车加油加气站设计与施工规范GB 50289城市工程管线综合规划规范GB 4208-2008外壳防护等级（IP代码）GB 3096-2008声环境质量标准DL/T 5137-2008电测量及电能计量装置设计技术规程DL/T 621交流电气装置的接地DL 5027电力设备典型消防规程电监安全[2008]23号关于加强重要电力用户供电电源及自备应急电源配置监督管理的意见Q/CSG 10001-2004变电站安键环设施标准Q/CSG 11516.1-2010电动汽车充电设施通用技术要求Q/CSG 11516.3-2010电动汽车非车载充电机技术规范Q/CSG 11516.4-2010电动汽车交流充电桩技术规范Q/CSG 11516.5-2010电动汽车非车载充电机充电接口规范Q/CSG 11516.7-2010电动汽车充电站监控系统技术规范3名词术语3.1电动汽车electric vehicle（EV）用于在道路上使用，由电动机驱动的汽车，电动机的动力电源源于可充电电池或其他易携带能量存储的设备。
TCAEE026-2020电动汽车充电站及充电桩设计规范
ICS 29.020D 4420团体标准T/CAEE 026-2020 电动汽车充电站及充电桩设计规范Technical specification of electric vehicle charging station and chargingpoint2020-5-15 发布2020-8-15 实施中国电子装备技术开发协会发布T/CAEE 026-2020目次前言 (1)1范围 (2)2规范性引用文件 (2)3术语和定义 (2)4总则 (4)5充电站和充电桩 (5)6充电站和充电桩电气部分 (7)7电能质量的要求 (9)8电气照明 (11)9防雷与接地 (13)10电气测量和计量 (14)11监控系统 (15)12充电站安全防护 (15)13对其他专业的设计要求 (16)参考文献 (16)IT/CAEE 026-2020前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中国电子装备技术开发协会提出并归口。
电动汽车充电站及充电桩设计规范1范围本规范规定了电动汽车充电站、充电桩设计应遵循的基本原则和主要技术要求。
本规范适用于电动汽车充电站及充电桩新建、扩建和改建工程的设计和建设工作。
本规范不适用于电动汽车电池更换站的设计和建设。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3096-2008 声环境质量标准GB 17625.1-2003 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16 A）GB/Z 17625.6-2003 电磁兼容限值对额定电流大于 16A 的设备在低压供电系统中产生谐波电流的限制GB 50016-2006 建筑设计防火规范GB 50052-2009 供配电系统设计规范GB 50053-1994 10 kV 及以下变电所设计规范GB 50054-1995 低压配电设计规范GB 50057-2000 建筑物防雷设计规范GB 50058-1992 爆炸和火灾危险环境场所电力装置设计规范GB/T 50063-2008 电力装置的电测量仪表装置设计规范GB 50229-2006 火力发电厂与变电站设计防火规范GB 50289-1998 城市工程管线综合规划规范DL/T 621-1997 交流电气装置的接地DL 5027-1993 电力设备典型消防规程DL/T 5137-2008 电测量及电能计量装置设计技术规程DL 5027 电力设备典型消防规程电监安全 [2008]23 号关于加强重要电力用户供电电源及自备应急电源配置监督管理的意见3术语和定义以下列出了本规范中使用的术语和定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充电站及充电桩电电气测量和计量设计规范
一般要求
电测量装置和各类电能计量装置准确度要求应符合GB/T 50063-2008和DL/T 5137-2008的规定。
电测量装置和各类电能计量装置的电流、电压及附件、配件的准确度要求应符合GB/T 50063-2008和DL/T 5137-2008的规定。
表计的测量范围和电流互感器变比的宜选择在额定运行时标度尺的2/3左右处。
电能表的标定电流应根据实际用电负荷选择，应保证最大电流不超过电能表的额定最大电流，经常性负荷电流不低于电能表标定电流的20%。
表计的设置
测量和计量表计的设置见表5。
表1 测量和计量表计配置表
表计的类型
电能表宜采用电子化、低损耗电子式电能表，也可采用长寿命机械式电能表。
中性点直接接地系统应选用三相四线电能表，中性点非直接接地系统应选用三相三线电能表。
电能表规格宜选用过载4倍及以上。
