智能变电站验收及运检方法研究
智能变电站现场检修及校验方案
备用 刀闸1合 刀闸2合 刀闸3合 备用 备用 备用
备用 切为1母 切为2母 切为3母 备用 备用 备用
DMU–831 合并单元
备用
备用
备用
副母B相启动电压
A相启动电流
副母C相B相保保护护电电压流
副母C相B相启启动动电电压流
C相保护电流
C相启动电流
重合闸开入
永跳/闭重三跳开 入
线路保护
A相保护电压 A相启动电压 B相保护电压
2.合并单元的检验：MU电压切换检验、MU准确度测试。 3. 智能终端检验：动作时间检测。 4.继电保护检验：交流量精度检查（可与MU整组做）、开入 开出实端子信号检查、虚端子信号检查（可与智能终端、MU
整组做）、整定值的整定及检验（选取主保护校定值，重 点在定值及软件版本核对）。
四 智能设备的校验及报告
三 智能设备的检修及校验报告
3.1 检修压板
1.检修压板：原则——相同处理，相异丢弃 2.SV报文的检修处理机制： a） 当合并单元装置检修压板投入时，发送采样值报文中采样值数据的品质q的
Test位应置True； b） SV接收端装置应将接收的SV报文中的test位与装置自身的检修压板状态进
行比较，只有两者一致时才将该信号用于保护逻辑，否则应不参加保护逻辑 的计算。对于状态不一致的信号，接收端装置仍应计算和显示其幅值； 3.GOOSE 报文检修处理机制 答：a）当装置检修压板投入时，装置发送的 GOOSE 报文中的 test 应置位； b）GOOSE 接收端装置应将接收的 GOOSE 报文中的 test 位与装置自身的检 修压板状态进行比较，只有两者一致时才将信号作为有效进行处理或动作， 否则丢弃。
保护动作情况
0

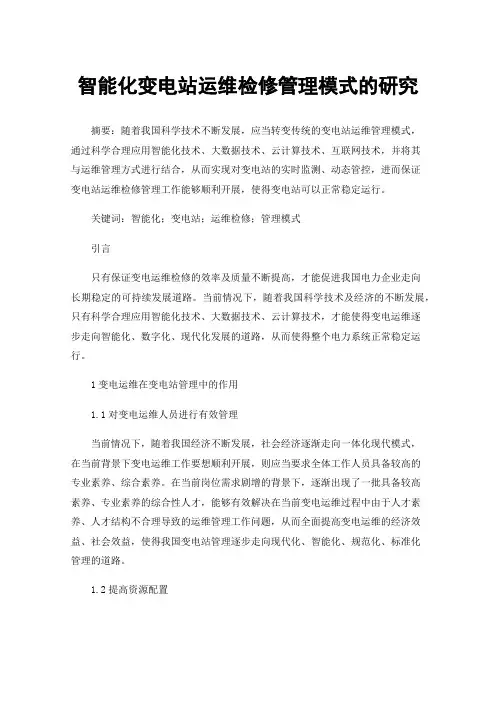

智能化变电站运维检修管理模式的研究
智能化变电站运维检修管理模式的研究摘要：随着我国科学技术不断发展，应当转变传统的变电站运维管理模式，通过科学合理应用智能化技术、大数据技术、云计算技术、互联网技术，并将其与运维管理方式进行结合，从而实现对变电站的实时监测、动态管控，进而保证变电站运维检修管理工作能够顺利开展，使得变电站可以正常稳定运行。
关键词：智能化；变电站；运维检修；管理模式引言只有保证变电运维检修的效率及质量不断提高，才能促进我国电力企业走向长期稳定的可持续发展道路。
当前情况下，随着我国科学技术及经济的不断发展，只有科学合理应用智能化技术、大数据技术、云计算技术，才能使得变电运维逐步走向智能化、数字化、现代化发展的道路，从而使得整个电力系统正常稳定运行。
1变电运维在变电站管理中的作用1.1对变电运维人员进行有效管理当前情况下，随着我国经济不断发展，社会经济逐渐走向一体化现代模式，在当前背景下变电运维工作要想顺利开展，则应当要求全体工作人员具备较高的专业素养、综合素养。
在当前岗位需求剧增的背景下，逐渐出现了一批具备较高素养、专业素养的综合性人才，能够有效解决在当前变电运维过程中由于人才素养、人才结构不合理导致的运维管理工作问题，从而全面提高变电运维的经济效益、社会效益，使得我国变电站管理逐步走向现代化、智能化、规范化、标准化管理的道路。
1.2提高资源配置通过科学合理应用智能化、规范化、标准化的变电运维模式，能够提高当前变电运维过程中的资源配置。
具体来说，针对夜间或者节假日排班，需要对现有的变电运营模式进行优化、完善、调整，结合实际的岗位需求，对各个班组进行合理安排，进而要求具备较高专业素养、综合素养的检修小组作为变电运维的核心力量，全面保证整个变电运维资源能够得到有效利用，使得变电运维管理工作有效开展。
通过对资源以及人力的合理调配，可以保证变电站运维管理工作更加具备科学性、合理性。
2变电运维管理中的问题2.1运维人员承载力无法适应业务的快速增长现阶段，变电运维人员承载力不适应业务规模快速增长的形势，例如变电运维人员数量随着员工退休不断减少，随着公司深度拓展业务领域的同时，且巡视、操作等重复劳动耗时费力等。
探讨智能变电站继电保护调试验收工作的对策
探讨智能变电站继电保护调试验收工作的对策摘要：现代化社会发展背景下，人们生活水平日益提高，对电能需求逐渐增加，也同时对电力系统的运行带来了极大的压力和挑战。
基于此，电网系统增容迫在眉睫。
智能变电站建设数量逐渐增多，为了保障其安全稳定性运行，需要对智能变电站的设备进行科学调试和验收，减少运行故障的出现几率。
本文主要对智能变电站继电保护调试验收工作要点以及需要注意的事项进行综合性分析，旨在进一步提高智能变电站的运行效率，优化供电质量，强化人们的用电体验。
关键词：智能变电站继电保护调试验收工作与传统的变电站不同，智能变电站中不仅包含一次设备，而且还有合并单元以及智能操作箱等智能组件，并可以利用网络交换机进行数据共享，实现一次设备与数字化网络接口问题的有效性解决，并利用以太网对各个隔层中的单位设备进行有效连接，实现电流量、电压量的共享，实现虚拟端的保护动作，减少接线操作，保障运行稳定性。
因此，需要对智能变电站继电保护进行合理调试和验收，确保其符合标准要求，以便推动变电站的安全稳定性运行，优化电网系统的高质量运转。
一、智能变电站继电保护调试验收工作要点（一）做好准备工作开展调试工作之前，需要结合实际工作需求，做好全面的准备工作，对相关设备材料准备充足，如带有光口的数字式继电保护试验仪、光纤、试验线缆等，并要准备好配套SCD文件。
在实际操作之前，需要对智能变电站外观开展全方位的检查，保障其处于正常的运行状态，尤其要对光纤接口的收发功率开展科学检查，主要是检查方式是利用光功率计对接口功率进行测量和计算。
在对最小功率进行检测时，需要把光衰耗器连接到保护装置上，并依次调低功率，直到警报灯亮起，然后读取光衰耗器上显示的数值进行记录，这就是最小接收功率。
同时，也要对SV、GOOSE、MMS设备的IP地址等展开全面精准的检查，并对GOOSE报文发送帧数、间隔等进行核对，确保其符合标准要求。
检查光纤回路，如衰耗程度、光缆标识的清晰度等。
关于智能变电站二次系统施工验收方法的分析
关于智能变电站二次系统施工验收方法的分析摘要：新世纪随着我国生产力的提高，各行各业对电的需求变得越来越大，在此背景下智能化变电站应运而生。
由于智能变电站在设计、实现理念上，和传统变电站有很大的差异，所以对于智能变电站二次系统的施工验收工作应该有全新的思路。
本文对智能变电站二次系统施工验收方法进行分析。
关键词：智能变电站；二次系统；施工验收；方法1智能变电站的新变化1.1新的思维模式传统变电站和智能变电站最大的区别是在思维模式上，智能变电站是遵照IEC61850标准来进行操作的，在电力设备上实现了统一标准，统一模型，互联开放的新格局。
它延继了面向对象的思维方式，依照电力系统传送过程的情况，统一管理变电站的有关设施、信息传播系统和功能等，使通信模式更加完善。
从IEC61850标准上看，智能变电站的功能可视为能够互相传送信息的最小功能单位的逻辑点即LN，它代表着功能所需要的多个数据及数据的属性，使用相同建模语言，逐渐转变为智能电子设备模型，简称IED。
IED设备信息和功能处理方式被“隐藏”起来，在外部设有接口，我们只需通过这个接口就可以完成信息互换。
此种建模方法具有可以重用及可以传承的特性，在功能方面实现在各类装置上自主的分布与分配，做到了从传统变电站设备方式转变为智能信息化处理方式。
1.2设备与技术的提升在现阶段我国投入使用的智能化变电站中采用的IED装置都满足IEC61850标准。
在建设智能化变电站的过程中还有很多软硬件为变电站的建设提供了强而有力的保障，例如网络分析仪等间隔层设施、测控保护装置等；此外，还包含了电子式互感器、在线监控、一体化五防、视频监控、智能终端等过程层、后台监测、光纤测温等站控层设施等，这些设施的组合有助于智能变电站的使用和长远发展，为其打下了坚实的基础。
而且IED设备不仅具有强大功能的微型处理器，其网络处理模块也非常优秀，因而可以很好的对系统中的信息进行处理、采集同时保持通信功能。
解析智能变电站监控系统的调试及验收
解析智能变电站监控系统的调试及验收摘要：随着我国经济的快速发展，变电站的建设越来越完善，本文将以智能变电站的监控系统为重点，利用直接组网法从监控系统的调试验收方法方面进行分析，希望能够为众多智能变电站的工作提供一些参考。
关键词：智能变电站；监控系统；调试验收引言在我国的智能变电站当中，变电站的监控系统采用先进的计算机科学技术、电力电子技术、通信技术等实现对变电站二次设备的功能重新合成，通过智能变电站监控系统的广泛适用，逐渐改善智能变电站的设计，对整个500kV智能变电站的正常合理使用以及后期检修都实行监控。
并通过监控系统及时对500kV智能变电站进行调试和维护，从而不断地提高电能质量，逐渐改善城市的生产水平以及人民的生活质量[1]。
1直接组网法的基本操作流程在使用直接组网法对智能变电站监控系统进行调试验收之前，技术工作人员必须要对直接组网法的基本流程有着深刻的认识。
直接组网法的相关特征与传统的调试验收方式有所不同，直接组网法在工厂时只调试，不验收，在工作现场进行直接组网，同时开展整体的传动调试，使调试和验收工作同步进行。
直接组网调试的基本流程如下：首先是工厂调试，进行监控系统的单体调试，随后进行现场的调试和验收，对系统及其装置进行整体的检查、全站组网调试验收、整改及重新试验、调试验收、最后将资料移交[2]。
2调试验收的准备工作在对智能变电站的监控系统进行调试验收之前，要做好充分的准备工作，主要分为三个方面：第一，对调试验收人员的准备工作，由于直接组网法与传统的调试验收的方法有所不同，它是将验收和调试工作同步进行的，在此之前，要确保相关工作人员能够及时到位，要求厂家、施工单位、验收方要同时到场，共同完成验收工作。
第二，要准备好调试验收所需要相关的道具，这其中包括万用表、相位仪、光数字校正仪、直流信号发生器等，同时还需要保证智能变电站的二次施工作业已经完成，一些与调试验收工作相关的设备也要能够正常运转。
智能变电站继电保护调试验收要点分析 田鑫
摘要：在变电工程的所有工作中，最复杂的和最特殊的工作是变电站继电保护和二次回路的验收、投运。由于这两项工作比较零碎、烦琐和复杂，因此，在项目中常出现一些漏洞。根据自身的工作经验，分析了如何对新安装变电站的验收工作进行严格把关，从而弥补变电站投运后的设备缺陷，避免因停电而造成的巨额经济损失，同时，也为设备的检修提供了准确、可靠的资料。
参考文献
[1]王同文，谢民，孙月琴，等.智能变电站继电保护系统可靠性分析[J].电力系统保护与控制，2015（06）：58-66.
③对于常规互感器，应在合并单元输入端进行核相。二次电流回路中性线电流的幅值和二次电压回路中性线对地电压幅值应在正常范围内。
5.整组传动试验
①检查各保护装置之间的配合关系、直采直跳唯一性、保护和断路器动作行为的正确性；故障录波器、保护信息子站、自动化监控系统信息采集的正确性。
②线路纵联保护、远方跳闸等应与线路对侧保护进行联动试验，且两侧保护应正确动作；重合闸的充放电条件、动作逻辑和动作次数应满足整定要求。
4.带负荷测试
①启动投运前应对所有二次接线、光纤、连片等进行紧固；保护装置、二次回路及过程层链路通信应正常；装置定值整定应正确，试验记录完整、结论正确。
②采用负荷电流及工作电压检验新保护装置。一次设备带电后，应检查交流二次电压电流的幅值及相位关系与当时系统潮流大小及方向的一致性，确保电压电流极性和变比正确。变压器充电时还应检验差动保护躲过励磁涌流的能力。
7.结语
智能变电站相比于传统变电站增加了过程层网络和包含合并单元和智能终端等的智能电子设备，使得继电保护验收时面对的设备数量大幅提升；同时由虚拟的二次回路代替了电缆等硬接线回路，依赖通信报文实现信息的传递，使得保护装置间联闭锁回路更为复杂。为此，智能变电站继电保护验收工作对项目组织、人员技术水平、仪器仪表等提出了更高的要求。在实际现场验收过程中应严格执行继电保护反措和检验规程，注重验收细节，排除影响运行的不安全因素，为电网稳定运行打下坚实的基础。
智能化变电站的验收工作及其生产管理
智能化变电站的验收工作及其生产管理随着各行业各领域对电力需求的增长，改革现有电力体系，建设网络化、智能化的国家电网，确保电力系统的稳定性和安全性势在必行。
作为普及和推广智能化变电站的主要技术因素，充分了解和掌握智能化变电站的验收工作和生产管理，重视对具体项目的验收要求，是确保智能化变电站正常工作必不可少的一道工序。
1 智能化变电站智能化变电站是一种具备计量、控制、保护、自动化的信息采集和测量等基本功能的高功能变电站。
它采用集成、环保、可靠的智能设备，通过对通信平台的网络化、信息的数字化和共享的标准化等基本要求，对国家电网进行自动实时控制和在线分析，进而达到对电网的协同互动和智能调节。
智能化变电站不但改善了常规电站系统协调性不好、施工过程繁杂、数据难以共享、安全系数低等主要问题，而且对电网的数字化、智能化的管理，数据共享也变得更简单。
在电网实际运行过程中，智能化变电站具有高度的可靠性，能够有效预防变电站出现故障，并且能及时对故障进行排查处理，保障了电力的顺利运行。
其次不仅可以做到对信息的采集、测量和分析，而且通过网络可以进行数据的共享，做到和网内高级复杂系统的良好互动，确保电网安全稳定的运行。
2 智能化变电站的验收2.1 验收要求智能化变电站的验收工作很重要。
首先要依据国家相关法规和文件，按照具体工程质量的验收标准，进行资料的审查，主要包括设备说明书、出厂报告和合格证、检验报告和调试记录等。
其次，考虑智能变电站在不同电压下一次设备与二次设备的工作情况，根据具体情况制定不同的验收方案。
再次要对现场位置和光缆、图纸、生产设备一一校对，并做出详细检查，比如智能装置的编号和光缆的备用光芯的检查，光纤通道衰耗程度的测试并要记录下来。
最后，必须进行智能化变电站的竣工验收，这是确保其安全可靠地投入运行所必须的前提。
2.2 验收项目智能变电站的验收项目主要分为设备和智能化的验收。
设备验收也称作常规验收，其主要项目包括主体设备和附属的零件验收、现场的交接试验验收等。
关于智能变电站验收问题的探讨
关于智能变电站验收问题的探讨摘要：智能变电站是国家电网发展智能化技术的必然趋势，因此智能变电站的验收工作是确保其安全可靠运行的基础，具有至关重要的意义。
本文作者结合自身实践就我国变电站中国智能变电站验收问题进行探讨和分析。
以供同仁参考。
关键词：智能变电站;验收;问题引言智能电网是新的经济增长点、新能源利用的关键、节约能源的重要举措。
建设智能电网的有助于开发新资源，以及达到节能的目的，同时也能快速带动我国的经济发展。
我国按照国家电网公司的总体部署安排。
为了适应我国经济可持续发展的时代背景来看，我过智能电网的建设还处于初步阶段，对变电站进行智能设计已经成为必要。
结合变电站设计的特点，设计人员需要从电站智能化设计的要点出发来进行设计。
本文作者接下来论述智能变电站验收中出现的问题：1验收总体要求（一）随着近些年来智能变电站数目的递增，以及工程数量的增加，因此在智能变电站投入工作之前需要对智能变电站进行竣工验收，因此在智能变电站工程完成后，在其生产运行前的移交过程中，需要对整体工程的设计、设备制造、施工、设计和生产准备等各个环节进行全面的检查，确保各个环节都能够达到智能变电站建设的标准要求，确保智能变电站投产后能够安全、可行的运行。
智能变电站建设或改造工程移交生产运行前，必须进行工程的竣工验收，这是智能变电站验收过程中的重要环节，也是保证智能变电运行的基础。
（二）对于智能变电站验收的时候，变电站工程人员需要按照相应的法律法规的要求来智能变电站的工程项目进行验收，首先，在进行变电站改造的时候需要工作人员严格按照相应的文件来进行，而且国家和相关行业主管部门也颁布了对于智能变电站的送变电工程建设的现行标准及相关的规范和法规，这些文件、标准、规范和法规都是进行验收时的必要依据。
施工人员在进行智能变电站建设或改造工程的验收一定要遵循相应的法律法规的规定，以及严格遵守相应的规定来进行考核。
（三）智能变电站分为间隔层、过程层和站控层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站验收及运检方法研究
发表时间：2018-06-20T10:44:57.403Z 来源：《电力设备》2018年第4期作者：冯博源石睿东
[导读] 摘要在我国电力事业不断发展的过程中，智能变电站得到了较多的建设与应用。
（国网西咸新区供电公司陕西咸阳 712000）
摘要在我国电力事业不断发展的过程中，智能变电站得到了较多的建设与应用。
在本文中，将就智能变电站验收及运检方法进行一定的研究。
关键词：智能变电站；验收；运检；
1 引言
近年来，较多的智能变电站得到了建设，同常规电站相比，其在二次系统方面具有着较大的差异与不同。
而在建设速度不断加快的情况下，智能电站在运检以及验收方面还存在着一定的滞后现象，并因此对电站的智能化步伐造成了阻碍，也因此使电网在安全运行方面存在着一定的威胁。
对此，即需要能够对该项工作引起重视，保障电网的稳定运行。
2 验收方法
2.1 验收准备
在验收工作正式开展之前，运检人员需要能够来到现场做好勘察工作，在对工作进度进行了解的基础上对适当的验收时机进行选择，对验收计划以及人员进行合理的安排。
在验收工作进行之前，需要组织人员对验收工作当中的注意事项进行充分的讨论，在同实际情况相结合的基础上对科学的验收工作日程表进行制定，保障在时间以及人员方面都能够满足具体工作要求。
在智能电站当中，二次系统设备具有数量多以及类型多的特点，在验收工作开展之前，需要做好相关材料的充分准备，如果还没有进行图纸的交接，则需要施工方能够提前做好相关图纸资料的准备。
在验收工作之前，班组则需要要求施工各单位能够对验收当中需要使用的仪器设备进行准备，如果条件允许也可以自行准备，具体设备类型有相位表、低电压跳合试验台、数字万用表、标签机、CT变比极性测试仪以及红光源等。
2.2 验收内容
第一，二次系统接线。
在智能变电站当中，其中的电缆线芯主要存在于合并单元以及智能终端的智能控制柜当中，对该部分内容来说，其属于系统的过程层。
其余屏柜方面，除了装置自身的直流电源，则需要通过光纤的应用进行连接。
此时，即需要检查二次系统的接线外观情况，主要包括有线帽同设计图纸是否具有良好的一致性，二次线是否存在破损情况，接线工艺是否能够同标准要求相满足等。
在检查工作进行前，需要做好连接片以及端子排螺丝的紧固处理，之后再对螺丝进行细致的检查，看是否存在松动情况。
对于验收过程当中所发现没有达标的内容，则需要统一做好其记录处理，在完成整改后进行复验，直至满足要求为止；第二，绝缘电阻测量。
在对二次回路绝缘电阻进行测量时，其主要具有两种方法，即全部二次回路绝缘测量以及单回路绝缘测量。
在具体工作开展当中，要通过1000V数字绝缘表的应用对单个二次回路进行测量，在保证所获得测量值在10兆欧姆以上时才合格。
同时，需要以短接线的方式实现所有二次回路的连接，之后通过数字绝缘表的使用对二次回路对地的绝缘电阻值进行测量，通常来说，该值需要在1兆欧姆以上时才合格，在测量中，如果发现不能够满足要求的情况，则需要做好对应的记录工作，积极督促施工方能够再做好整改工作的同时进行复验。
之后，要对二次回路通过交流升压器的使用进行介质的强度检测，将检测时间控制在1min。
在完成试验之后，再对二次回路的绝缘电阻值进行复测，保证其不存在显著变化为止；第三，直流系统验收。
直流系统配置情况验收方面，需要对充电柜当中的交流电源进行检查，判断其是否来自两段馈线母线，包括有两组电源是否具有互为背投的特征，判定直流馈线目前在具体接线方式方面是否具有较好的合理性。
充电机验收方面，即对充电机的充电以及供电功能进行检查，在分别实现对单个充电机投入的基础上对连接直线馈线母线的电压情况进行测量，包括有蓄电池充电情况等。
蓄电池充放电能力方面，即需要对交流馈电屏上直流充电电源的空气开关进行退出处理，在将所有直流负载投入的情况下看蓄电池在带负荷方面是否正常，并观察蓄电池电压下降速度，看在该方面是否能够对备用电源相关要求进行满足。
最后，要做好直流馈线方式的检查，包括有馈线是否对辐射状进行应用，是否具有无屏顶直流小母线情况等，如果存在不符合要求的情况，则需要及时要求其整改处理。
3 运检方法
3.1 投入主变保护
同传统变电站相比，智能变电站在运检工作当中的主要区别即体现在保护出口投入以及保护功能方面。
在传统电站保护屏上，具有各类保护功能的跳闸出口以及投入硬压板，在保护装置内部，且就有保护投入软压板以及控制字等。
通常情况下，保护投入控制字处于保护定值当中，由继电保护人员对其进行整定处理，在单独的菜单下，保护投入软压板也具有专门的继电保护人员压装，在少数情况下在后台监控机上由人员进行操作。
对于保护跳闸出口以及保护功能投入硬压板来说，其都具有较为直观的特征，且上方具有明显的标志，由运维人员负责具体的投退处理。
在主变保护投入之前，对1#主变分接头进行检查，保证其处于0档位置，之后对1#主变保护软压板进行以及投高压侧后备保护进行投入。
在具体对主变进行冲击时，即需要做好所有保护的投入，包括有主变重瓦斯、主变差动、主变中压测以及主变高压侧保护等，以此在主变冲击下因故障问题的发生能够及时做好电网同故障的隔离。
在完成主变保护软压板操作、完成微机操作后，在
装置的软压板菜单上对其具体执行情况进行核对。
3.2 主变冲击送电
对于具有中性点接地的刀闸，主变在具体冲击送电之前，即需要能够做好主变中性点的接地运行处理，避免在主变受到冲击时因系统单相接地使非接地电压升高到系统线电压，对设备的绝缘以及主变绝缘造成损坏。
对此，在具体冲击送电处理时，即需要做好主变中性点的接地处理。
3.3 运检注意事项
在传统变电站当中，其保护屏上具有不同功能的跳闸出口硬压板以投入应压板，在具体操作方面具有直观明了的特征。
在智能电站保护屏上，则没有这部分硬压板，而具有GOOSE软压板，需要由运维人员对其进行遥控操作处理，检查当地装置。
在该项工作开展中，即需要能够做好重点的把握，避免因同以往工作差异情况的存在影响处理效果。
4 结束语
在智能变电站运行中，验收与运检是两项非常重要的工作。
对此，即需要能够对两项工作引起重视，在结合智能电站特点的基础上把握重点，保障两项工作的顺利开展。
参考文献：
[1]张文璟，田肖艳，邵剑峰，叶铮.220kV泸定智能变电站过程层网络的优化[J].华东电力.2012（06）
[2]冯祎鑫.电子式互感器及其在智能变电站中的应用[J].科技创新导报.2012（10）
[3]朱莹，邰能灵，刘海洋.电子式互感器在泸定站智能化改造中的应用[J].华东电力.2012（03）。
