人教版八年级物理：光学实验(附答案)
光学实验（附答案）
光学实验主要包括探究光的反射定律、探究平面镜成像的特点、探究光的折射规
律．
1．探究光的反射定律实验，往往是验证三线共面、反射角与入射角的关系、入射角变化时反射角的变化规律总结、光路可逆性的验证．解答时从实验器材的特点入手，通
过折纸板的翻折验证出三线共面、根据两角的大小关系得出反射角与入射角的关系．2．探究平面镜成像特点时，要理解几个关键点：一是等效替代法的应用．实验中，用玻璃板而不用平面镜是为了便于确定像的位置；实验中为了确定像的位置和比较像与
物体大小的关系，取的是完全相同的蜡烛来探究，这样使得一个复杂的问题简单化，这
种方法在物理学中成为“等效替代法”．二是实验需要多次重复进行，目的是更好的得
出平面镜成像的特点．
3．探究光的折射规律实验，往往从两角的识别、两角的大小关系、实验数据的分析、光路可逆性的验证．解答时以实验现象为切入点，以实验数据为关键点得出所需验证的
结论．
类型1 探究光的反射规律
1．如图所示，在研究光的反射规律实验中，平面镜M平放在平板上，E、F是两粘
接起来的硬纸板，可绕垂直于镜面的接缝ON转动．
(1)如图甲，当E、F在同一平面上时，让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向ON靠近，则OB______(填“靠近”或“远离”)ON.
(2)如图乙，把半面纸板F向前或向后折，则______(填“能”或“不能”)看到反射光线，说明反射光线与入射光线及法线ON在____________．
2．小明利用如图所示的实验装置，进行“探究光的反射规律”的实验．
试验次数入射角反射角
130°30°
240°40°
350°50°
(1)使光线以不同角度入射进行实验，测量结果如上表所示．由此可得：在反射现象中，反射角______入射角．
(2)将一束光贴着纸板A沿EO射到O点，若将纸板B向前或向后折，目的是探究反射光线与入射光线是否在________内，此时，在纸板B上______(填“能”或“不能”)看到反射光线．
(3)若将一束光贴着纸板B沿FO射到O点，光将沿图中的______方向射出．
类型2 探究平面镜成像特点
3． (济南中考)小明同学利用如图所示装置进行“探究平面镜成像的特点”的实验：
(1)小明选用玻璃板而不选用平面镜，是因为这样____________________．
(2)实验时，小明在玻璃板前放一支点燃的蜡烛甲，还要在玻璃板后面放一支未点燃的蜡烛乙．对这两只蜡烛的要求是__________________．
(3)小明在寻找蜡烛甲的像的位置时，眼睛应在玻璃板放有蜡烛______(填“甲”或“乙”)的一侧观察．
(4)如果小明在寻找蜡烛甲的像的位置时，无论怎样沿桌面移动蜡烛乙，都不能使它与蜡烛甲的像重合，可能的原因是____________________．
(5)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛甲的两个像．形成两个像的原因是____________________________________________；解决这一问题的办法是
__________________．
4． (云南中考)如图是“探究平面镜成像特点”的实验装置．
(1)除图1所示的实验仪器外，还需用到的测量工具是________．
(2)实验时，玻璃板要与纸面______放置．沿玻璃板画一条直线MN代表______的位置，然后把一支点燃的蜡烛放在玻璃板的前面，可以看到蜡烛在玻璃板后面所成的像．这个像是由于光的______形成的．
(3)图2是某小组同学用白纸记录的蜡烛和它所成的像的位置关系．分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离______；像和物的连线与平面镜
______．有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面______．
5． (南宁中考)如图是探究平面镜成像特点的实验装置图．
(1)实验器材有：带底座的玻璃板、白纸、笔、光屏各一，两支外形相同的蜡烛A和
B.还缺少的器材是________．选用玻璃板代替平面镜，主要是为了便于确定像的______．
(2)在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖立在玻璃板后面移动，人眼一直在玻璃板______(填“前”或“后”)观察，直至它与蜡烛A的像完全重合．这种确定像与物大小关系的方法是__________(填“控制变量法”或“等效替代法”)．
(3)移去蜡烛B，在其原来位置上放置一块光屏，光屏上无法呈现蜡烛的像，这说明平面镜成的是______像．
(4)当蜡烛A向玻璃板靠近，蜡烛A的像______(填“变大”“不变”或“变小”)．
类型3 探究光的折射规律
6．某同学在做探究光的折射特点的实验，如图是光从空气射入水中时的光路．实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：
入射角α0°15°30°45°60°
反射角β0°15°30°45°60°
折射角γ0°11°22.1°35.4°40.9°
(1)分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生________和______现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是：
____________________________，且折射角______(填“大于”“等于”或“小于”)入射角．当光从空气垂直射到水面时，折射角等于______．
(2)请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．是否存在不足？答：______(填“是”或“否”)；请简要说明理由：
________________________________________________________________.
7．小明在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图1，老师告诉他这是光的全反射现象．课后，小明查到光从玻璃射向空气时的一些数据如下表：
图1 图2
入射角i折射角r反射能量
0°0°5%
10°15.2°7%
20°30.9°26%
30°48.6°43%
40°74.6°77%
41.2°81°84%
41.8°90°100%
42°/100%
(1)分析以上数据可知光从玻璃射向空气时，折射角随入射角的变化关系是
____________________________．
(2)光从玻璃斜射向空气时，反射能量随着入射角的增大而______，当入射角
i≥______°时，反射能量达到100%，就发生了全反射现象．
(3)由表格数据可知：图2中图线______(填“a”或“b”)反映了上述实验中的两角关系．
(4)根据光路可逆，当光从空气斜射向玻璃时，折射角______(填“大于”“等于”或“小于”)入射角，因此折射光线不能消失，则______(填“能”或“不能”)发生全反射现象．
参考答案
小专题(一) 光学实验
1．(1)靠近 (2)不能 同一平面内 2.(1)等于 (2)同一平面 不能 (3)OE 3.(1)便于确定像的位置 (2)高度、粗细相同 (3)甲 (4)玻璃板与桌面不垂直 (5)玻璃的两个表面同时反射，每个表面成一个像 换较薄的玻璃板 4.(1)刻度尺 (2)垂直 平面镜 反射 (3)相等 垂直 对称 5.(1)刻度尺 位置 (2)前 等效替代法 (3)虚 (4)不变 6.(1)①折射 反射 ②入射角增大，折射角增大 小于 零 (2)是 探究过程不完整，
还应该做其他多种透明介质之间的折射实验 7.(1)折射角随入射角的增大而增大 (2)增大 41.8 (3)a (4)小于 不能。
部编物理八年级上册专题05光现象实验(解析版)含答案
专题05 光现象实验（解析版）类型一 探究光的反射定律【方法技巧】考点:(1)验证三线共面。
(2)反射角与入射角的关系。
(3)入射角变化时反射角的变化规律总结、光路可逆性。
技巧：解答时从实验器材的特点入手，通过纸板的翻折验证出三线共面、根据两角的关系得出反射角等于入射角。
【专项训练】1.用如图所示装置探究光的反射定律，白色硬纸板EF 垂直于平面镜放置，能沿ON 折转，ON 垂直于平面镜．(1)让入射光贴着纸板EF 沿AO 射向平面镜上的O 点，观察反射光的方向．多次改变入射光的方向，观察并描绘光的径迹，量出入射角i 和反射角r ，记录如上表．比较r 和i ，可以得出：光反射时，反射角________入射角．(2)纸板EF 右侧没有沿ON 折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、入射光线和法线在____________．(3)将一束光贴着纸板EF 沿BO 射到O 点，光沿图中的OA 方向射出，说明光反射时，光路是________的．(4)由于光在纸板上发生了________(选填“镜面反射”或“漫反射”)，所以从不同方向都可以观察到光在纸板上传播的径迹．【答案】(1)等于 (2)同一平面内 (3)可逆 (4) 漫反射【解析】(1)由表中反射角和入射角的度数，可得光反射时反射角等于入射角；(2)纸板EF 右侧没有沿ON 折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两侧不在同一平面，说明光反射时，反射光线、入射光线和法线在同一平面内；(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，可知将反射光线改为入射光线，光路图照样成立，表明：光反射时，光路是可逆的；(4)实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在纸板上发生了漫反射的缘故．2.为了探究光反射时的规律，同学们进行如图所示的实验。
(1)为了完成实验，需要的测量工具是______。

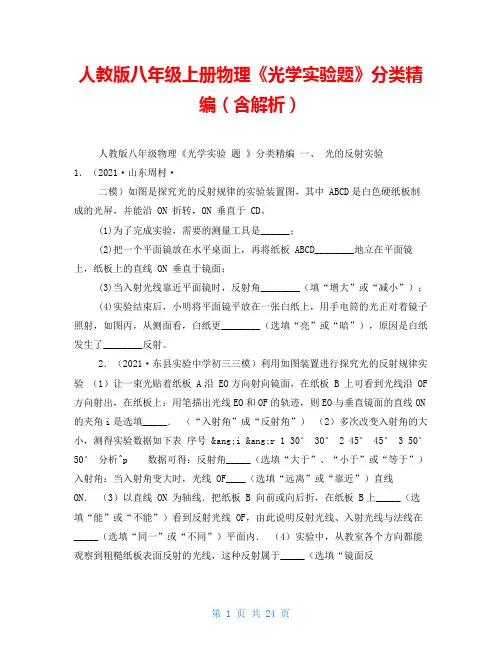

人教版八年级上册物理《光学实验题》分类精编(含解析)
人教版八年级上册物理《光学实验题》分类精编（含解析）人教版八年级物理《光学实验题》分类精编一、光的反射实验1．（2021·山东周村·二模）如图是探究光的反射规律的实验装置图，其中 ABCD是白色硬纸板制成的光屏，并能沿 ON 折转，ON 垂直于 CD。
(1)为了完成实验，需要的测量工具是______；(2)把一个平面镜放在水平桌面上，再将纸板 ABCD________地立在平面镜上，纸板上的直线 ON 垂直于镜面；(3)当入射光线靠近平面镜时，反射角________（填“增大”或“减小”）；(4)实验结束后，小明将平面镜平放在一张白纸上，用手电筒的光正对着镜子照射，如图丙，从侧面看，白纸更________（选填“亮”或“暗”），原因是白纸发生了________反射。
2．（2021·东县实验中学初三三模）利用如图装置进行探究光的反射规律实验（1）让一束光贴着纸板 A沿 EO方向射向镜面，在纸板 B 上可看到光线沿 OF 方向射出，在纸板上：用笔描出光线EO和OF的轨迹，则EO与垂直镜面的直线ON 的夹角i是选填_____．（“入射角”成“反射角”）（2）多次改变入射角的大小，测得实验数据如下表序号∠i ∠r 1 30° 30° 2 45° 45° 3 50° 50° 分析^p 数据可得：反射角_____（选填“大于”、“小于”或“等于”）入射角：当入射角变大时，光线 OF____（选填“远离”或“靠近”）直线ON．（3）以直线 ON 为轴线．把纸板 B 向前或向后折，在纸板 B上_____（选填“能”或“不能”）看到反射光线 OF，由此说明反射光线、入射光线与法线在_____（选填“同一”或“不同”）平面内．（4）实验中，从教室各个方向都能观察到粗糙纸板表面反射的光线，这种反射属于_____（选填“镜面反第 2 页，总 17 页射”或“漫反射） 3．（2021·山东青岛·初二期末）如图，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的 E、F两块板组成。
八年级物理光学相关习题及参考答案.doc
1. 下图中，S是光源，A是不透明的物体，L是竖直墙血，试画出光源S照不到墙血的范围LAS2. 若把正在收看的电视机放在真空玻璃罩内，我们会发现（）A. 图像和声音一样正常B.图像和声音同时消失C.可以听到声音，但看不到图像D.可以看到图像但听不到声音3. 太阳、月亮、荧火虫，其中不是光源的是_______ 。
“小孔成像”所成的像是_像（填“实”或“虚”），它是由于______________ 形成的。
4. “影”是我们日常生活屮常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等。
以下列出的“影”与物理知识对应关系不正确的是A. 手影一一光的直线传播B.皮影一光的反射C.倒影一一平面镜成像D.摄影一一凸透镜成像5. 人沿看街道走向路灯，再从路灯下走远，则他的影子长短的变化是（）A. 变长B.变短C.先变长再变短D.先变短再变长6. 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有-•些圆形的光斑，这些光斑是（）A. 树叶的实像B.树叶的虚线C.太阳的实像D.太阳的虚像7. 如图3所示的四种现彖一中，由于光的直线传摘形成的是（）A・竹的倒 B.水面'折戏 D.镜中花8. 在灯光下靠近墙的地方，用手做各种姿态，在墙上会形成手影，当电灯保持静止，手向墙•靠拢时，在墙上的手影将：A. 变小；B.变大；C.不变；D.无法确定.9. 在纸上剪一个很小的方形孔，让太阳光垂冑照在方形孔上，那么地面上产生的光斑：A.是方形的；；B.是圆形的；；C.它是太阳的像；；D .是长方形的10如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置。
将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）__________________________ 烛焰在塑料薄膜上所成的像是_________________________ （填“实像”或“虚像”）；其成像的原理是__ ；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是一9A.三角形光斑B.圆形光斑C.烛焰的正立像D.烛焰的倒立像（3）从右侧眼睛看过去，将蜡烛在孔前绕顺时针旋转，则人眼看到的塑料薄膜上的像是_（选填“顺”或“逆”）时针旋转的；（4） ______________________________________________ 为了增大烛焰所成的像，可采取的办法是：:（5）晴夭太阳透过树叶缝隙形成的圆形光斑与上述原理相同，共圆形光斑大小不一的原因是_______________________________ 。

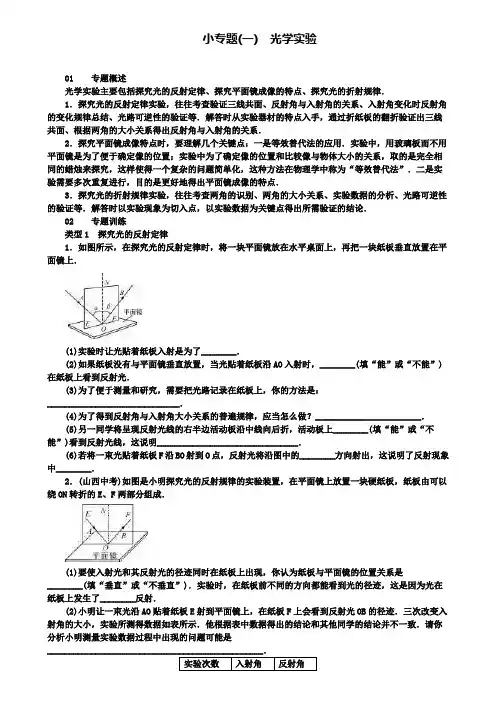

八年级物理上册小专题(一)光学实验
小专题(一) 光学实验01 专题概述光学实验主要包括探究光的反射定律、探究平面镜成像的特点、探究光的折射规律．1．探究光的反射定律实验，往往考查验证三线共面、反射角与入射角的关系、入射角变化时反射角的变化规律总结、光路可逆性的验证等．解答时从实验器材的特点入手，通过折纸板的翻折验证出三线共面、根据两角的大小关系得出反射角与入射角的关系．2．探究平面镜成像特点时，要理解几个关键点：一是等效替代法的应用．实验中，用玻璃板而不用平面镜是为了便于确定像的位置；实验中为了确定像的位置和比较像与物体大小的关系，取的是完全相同的蜡烛来探究，这样使得一个复杂的问题简单化，这种方法在物理学中称为“等效替代法”．二是实验需要多次重复进行，目的是更好地得出平面镜成像的特点．3．探究光的折射规律实验，往往考查两角的识别、两角的大小关系、实验数据的分析、光路可逆性的验证等．解答时以实验现象为切入点，以实验数据为关键点得出所需验证的结论．02 专题训练类型1 探究光的反射定律1．如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上．(1)实验时让光贴着纸板入射是为了________．(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，________(填“能”或“不能”)在纸板上看到反射光．(3)为了便于测量和研究，需要把光路记录在纸板上，你的方法是：______________________________．(4)为了得到反射角与入射角大小关系的普遍规律，应当怎么做？________________________．(5)另一同学将呈现反射光线的右半边活动板沿中线向后折，活动板上________(填“能”或“不能”)看到反射光线，这说明________________________________．(6)若将一束光贴着纸板F沿BO射到O点，反射光将沿图中的________方向射出，这说明了反射现象中________．2．(山西中考)如图是小明探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成．(1)要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是________(填“垂直”或“不垂直”)．实验时，在纸板前不同的方向都能看到光的径迹，这是因为光在纸板上发生了________反射．(2)小明让一束光沿AO贴着纸板E射到平面镜上，在纸板F上会看到反射光OB的径迹．三次改变入射角的大小，实验所测得数据如表所示．他根据表中数据得出的结论和其他同学的结论并不一致．请你分析小明测量实验数据过程中出现的问题可能是(3)中，反射光线、入射光线和法线都在同一平面内”．请你评估小明的做法是否合理并说明理由：___________________________________________________________________________________________ _____________________________________________________.类型2 探究平面镜成像特点3．(泰州中考)小华用两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点，实验装置如图．(1)无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合．出现这种情况的原因是________________________________．排除问题后，移动棋子B，使它与棋子A的像完全重合，这样做的目的除了能确定棋子A经平面镜所成像的位置，同时还能得出____________________关系．(2)用铅笔画出平面镜及棋子A和棋子B的位置，并画出棋子A和棋子B位置的连线，经测量发现：两棋子的连线与镜面________，两棋子到镜面的距离相等．(3)移去棋子B，将一张白卡片竖直放在棋子B所在的位置，观察到白卡片上没有棋子A的像，说明棋子A经平面镜所成的是________像．(4)用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前________(填“能”或“不能”)看见棋子A的像．4．(广东中考)在“探究平面镜成像特点”的实验中，如图1所示．(1)现有厚度分别为5 mm和2 mm的两块玻璃板，应选择________mm厚的玻璃板做实验，目的是________________________________________．(2)用玻璃板代替平面镜的原因是________________________，便于研究平面镜的成像特点．(3)若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是________cm，无论用光屏在玻璃板后面如何移动，在光屏上都________(填“能”或“不能”)成像，说明平面镜所成的是________像．(4)如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间．5．(长沙中考)小红为小鹏表演了一个“水火相融”的小魔术，她先用一块透明的薄玻璃板将桌子分割成甲、乙两个区域后，再用一块不透明的挡板将乙区域分割成两部分．小红在甲区域内放置了一个盛满水的烧杯，且里面浸没着一支蜡烛A，并在乙区域挡板后的指定位置放置蜡烛B.准备就绪后，小红请小鹏坐在乙区域一侧的某点P(如图所示)，并迅速将乙区域已准备好的蜡烛B点燃，在小红一只手麻利地在小鹏眼前绕过的同时，另一只手悄悄地将挡板拉开一个缝隙MN.当小鹏沿着小红的手指望向蜡烛A时，奇迹出现了：蜡烛A竟然在水中燃烧了！(1)若实验中完全相同的蜡烛A和B到薄玻璃板的垂直距离分别为s1和s2，则s1________s2(填“＞”“＜”或“＝”)．(2)小鹏之所以能看到“水火相融”的奇迹，是因为他看到的燃烧的蜡烛是蜡烛B通过薄玻璃板所成的等大、________的________像．类型3 探究光的折射规律6．(云南中考)某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”．(1)使用可折转的光屏，是为了观察折射光线和入射光线是否在____________．(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置．由此可得出，光从空气斜射入水中时，折射角随入射角的增大而________，且折射角________(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于________度．7．在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论．经讨论，同学们认为这一方案是可行的，于是进行了探究实验．(1)要实现探究目标，他们应选择下图中的________(填字母序号)两图的实验．(2)由(1)中A、D两图的实验________(填“能”或“不能”)得出结论，原因是________________________．(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图乙所示，经分析可知：光从空气斜射入水和油时，________对光的偏折本领较大．参考答案小专题(一) 光学实验1．(1)显示光路(2)不能(3)用笔在纸板上沿着光路将其描画下来(4)改变入射角多次进行实验(5)不能反射光线、入射光线和法线在同一平面(6)OA 光路可逆 2.(1)垂直漫(2)把反射光线与镜面的夹角当成了反射角(3)不合理．应将纸板F沿法线方向折转，再次观察纸板上是否还能看到反射光 3.(1)玻璃板没有与桌面垂直放置像与物的大小(2)垂直(3)虚(4)能 4.(1)2 防止厚玻璃板出现两个像，影响到实验效果(2)便于观察和确定像的位置(3)20 不能虚(4) 5．(1)＝(2)正立虚 6.(1)同一平面内(2)增大小于0 7.(1)B、D (2)不能没有控制液面的高度相同(3)油2019-2020学年八上物理期末试卷一、选择题1．如图所示是甲和乙两种物质的质量和体积关系图象，下列说法正确的是（）A．乙物质的密度比水大B．体积为50cm3的乙物质的质量为35gC．质量为25g的甲物质的体积为30cm3D．当甲和乙两物质的质量相同时，乙物质的体积较大2．在用托盘天平测量物体的质量时，下列情况会造成测量结果偏小的是A．调节横梁平衡时，指针偏向分度盘左边就停止调节螺母B．调节天平平衡时，忘了把游码放在左端的零刻度线处C．使用磨损的砝码D．读数时，实验者头部偏向游码右边，会造成视线与游码左侧的标尺不垂直3．某同学利用太阳光测量凸透镜的焦距，方法如图所示，他注意到凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑不是最小最亮时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距是A．一定小于L B．一定大于L C．可能等于L D．可能小于L，也可能大于L 4．如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（）A．aB．bC．cD．d5．古诗词中有许多描述光现象的句子，如“潭清疑水浅”、“池水映月明”，这两句诗描述的分别是光的（）A．反射、反射 B．反射、折射 C．折射、反射 D．折射、折射6．某天中午时分太阳几乎直射高雄地区。

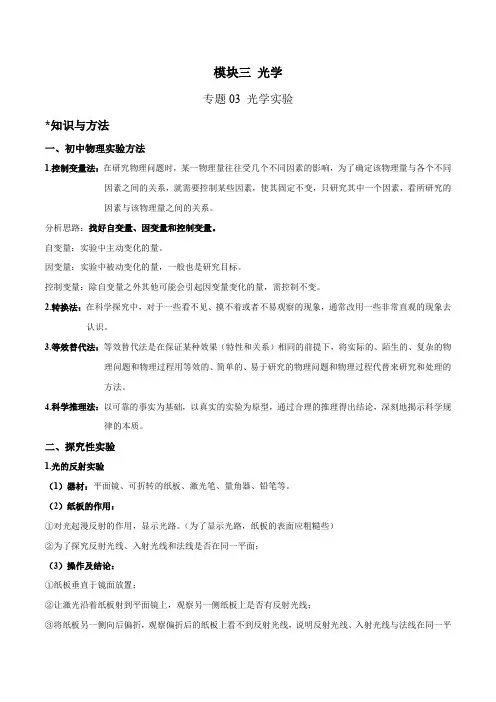

专题03 光学实验(解析版)
模块三光学专题03 光学实验*知识与方法一、初中物理实验方法1.控制变量法：在研究物理问题时，某一物理量往往受几个不同因素的影响，为了确定该物理量与各个不同因素之间的关系，就需要控制某些因素，使其固定不变，只研究其中一个因素，看所研究的因素与该物理量之间的关系。
分析思路：找好自变量、因变量和控制变量。
自变量：实验中主动变化的量。
因变量：实验中被动变化的量，一般也是研究目标。
控制变量：除自变量之外其他可能会引起因变量变化的量，需控制不变。
2.转换法：在科学探究中，对于一些看不见、摸不着或者不易观察的现象，通常改用一些非常直观的现象去认识。
3.等效替代法：等效替代法是在保证某种效果（特性和关系）相同的前提下，将实际的、陌生的、复杂的物理问题和物理过程用等效的、简单的、易于研究的物理问题和物理过程代替来研究和处理的方法。
4.科学推理法：以可靠的事实为基础，以真实的实验为原型，通过合理的推理得出结论，深刻地揭示科学规律的本质。
二、探究性实验1.光的反射实验（1）器材：平面镜、可折转的纸板、激光笔、量角器、铅笔等。
（2）纸板的作用：①对光起漫反射的作用，显示光路。
（为了显示光路，纸板的表面应粗糙些）②为了探究反射光线、入射光线和法线是否在同一平面；（3）操作及结论：①纸板垂直于镜面放置；②让激光沿着纸板射到平面镜上，观察另一侧纸板上是否有反射光线；③将纸板另一侧向后偏折，观察偏折后的纸板上看不到反射光线，说明反射光线、入射光线与法线在同一平面内。
④让激光笔发出的光逆着原来的反射光线射向镜面时，此时的反射光线将沿着OE方向射出，说明光路可逆。
（4）在实验中，多次改变入射角的大小去测量反射角大小的目的是：多次实验总结普遍规律，避免偶然性。
2.平面镜成像特点及实验（1）器材：带支架的透明薄玻璃板、两根完全相同的蜡烛、火柴、白纸、铅笔、刻度尺、光屏。
（2）实验步骤：①把一块较薄的玻璃板垂直放在白纸上，作为平面镜；②在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察蜡烛A 的像；③把一支完全相同的、未点燃的蜡烛B 放在平面镜的后面并移动位置，从蜡烛A 所在的这一侧观察，直到蜡烛B与蜡烛A 像完全重合，在白纸上标出两个蜡烛的位置；④改变蜡烛A 到玻璃板的距离，重做几次实验。
2020年人教版八年级物理上册：小专题《光学实验》(含答案)
小专题《光学实验》1.小红为小鹏表演了一个“水火相融”的小魔术，她先用一块透明的薄玻璃板将桌子分割成甲、乙两个区域后，再用一块不透明的挡板将乙区域分割成两部分.小红在甲区域内放置了一个盛满水的烧杯，且里面浸没着一支蜡烛A，并在乙区域挡板后的指定位置放置蜡烛B.准备就绪后，小红请小鹏坐在乙区域一侧的某点P(如图所示)，并迅速将乙区域已准备好的蜡烛B点燃，在小红一只手麻利地在小鹏眼前绕过的同时，另一只手悄悄地将挡板拉开一个缝隙MN.当小鹏沿着小红的手指望向蜡烛A时，奇迹出现了：蜡烛A竟然在水中燃烧了！(1)若实验中完全相同的蜡烛A和B到薄玻璃板的垂直距离分别为s1和s2，则s1________s2(填“＞”“＜”或“＝”).(2)小鹏之所以能看到“水火相融”的奇迹，是因为他看到的燃烧的蜡烛是蜡烛B通过薄玻璃板所成的等大、________的________像.2.在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置(如图甲所示)；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论.经讨论，同学们认为这一方案是可行的，于是进行了探究实验.(1)要实现探究目标，他们应选择下图中的________(填字母序号)两图的实验.(2)由(1)中A、D两图的实验________(填“能”或“不能”)得出结论，原因是________________________.(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图乙所示，经分析可知：光从空气斜射入水和油时，________对光的偏折本领较大.3.某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”.(1)使用可折转的光屏，是为了观察折射光线和入射光线是否在____________.(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置.由此可得出，光从空气斜射入水中时，折射角随入射角的增大而________，且折射角________(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于________度.4.如图是小明探究光的反射规律的实验装置，在平面镜上放置一块硬纸板，纸板由可以绕ON转折的E、F两部分组成.(1)要使入射光和其反射光的径迹同时在纸板上出现，你认为纸板与平面镜的位置关系是________(填“垂直”或“不垂直”).实验时，在纸板前不同的方向都能看到光的径迹，这是因为光在纸板上发生了________反射.(2)小明让一束光沿AO贴着纸板E射到平面镜上，在纸板F上会看到反射光OB的径迹.三次改变入射角的大小，实验所测得数据如表所示.他根据表中数据得出的结论和其他同学的结论并不一致.请你分析小明测量实验数据过程中出现的问题可能是_________________.(3)三次实验中，总能在纸板上观察到入射光和反射光的径迹.由此小明得出结论：“在反射现象中，反射光线、入射光线和法线都在同一平面内”.请你评估小明的做法是否合理并说明理由：_____________________________________________.5.如图所示，在探究光的反射定律时，将一块平面镜放在水平桌面上，再把一块纸板垂直放置在平面镜上.(1)实验时让光贴着纸板入射是为了________.(2)如果纸板没有与平面镜垂直放置，当光贴着纸板沿AO入射时，________(填“能”或“不能”)在纸板上看到反射光.(3)为了便于测量和研究，需要把光路记录在纸板上，你的方法是：______________.(4)为了得到反射角与入射角大小关系的普遍规律，应当怎么做？______________.(5)另一同学将呈现反射光线的右半边活动板沿中线向后折，活动板上________(填“能”或“不能”)看到反射光线，这说明________________________________.(6)若将一束光贴着纸板F沿BO射到O点，反射光将沿图中的________方向射出，这说明了反射现象中________.6.在“探究平面镜成像特点”的实验中，如图1所示.(1)现有厚度分别为5 mm和2 mm的两块玻璃板，应选择________mm厚的玻璃板做实验，目的是________________________________________.(2)用玻璃板代替平面镜的原因是________________________，便于研究平面镜的成像特点.(3)若白纸上每方格长度是5 cm，将点燃的蜡烛由A点移至B点，此时它与移动后在玻璃板中所成的像的距离是________cm，无论用光屏在玻璃板后面如何移动，在光屏上都________(填“能”或“不能”)成像，说明平面镜所成的是________像.(4)如图2甲所示是从平面镜中看到墙上的时钟的像，请在乙图上画出时钟的实际时间. 7.小华用两个完全相同的棋子A和棋子B，在水平桌面上探究平面镜成像的特点，实验装置如图.(1)无论怎样在桌面上移动棋子B，都无法使它与棋子A的像完全重合.出现这种情况的原因是________________________________.排除问题后，移动棋子B，使它与棋子A的像完全重合，这样做的目的除了能确定棋子A经平面镜所成像的位置，同时还能得出____________________关系.(2)用铅笔画出平面镜及棋子A和棋子B的位置，并画出棋子A和棋子B位置的连线，经测量发现：两棋子的连线与镜面________，两棋子到镜面的距离相等.(3)移去棋子B，将一张白卡片竖直放在棋子B所在的位置，观察到白卡片上没有棋子A的像，说明棋子A经平面镜所成的是________像.(4)用木板紧贴玻璃板背面，挡住玻璃板后的光，人眼在玻璃板前________(填“能”或“不能”)看见棋子A的像.参考答案1.答案为：(1)＝(2)正立虚2.答案为：(1)B、D (2)不能没有控制液面的高度相同(3)油3.答案为：(1)同一平面内(2)增大小于04.答案为：(1)垂直漫(2)把反射光线与镜面的夹角当成了反射角(3)不合理.应将纸板F沿法线方向折转，再次观察纸板上是否还能看到反射光5.答案为：(1)显示光路(2)不能(3)用笔在纸板上沿着光路将其描画下来(4)改变入射角多次进行实验(5)不能反射光线、入射光线和法线在同一平面(6)OA 光路可逆6.答案为：(1)2 防止厚玻璃板出现两个像，影响到实验效果(2)便于观察和确定像的位置(3)20 不能虚(4)如图所示：7.答案为：(1)玻璃板没有与桌面垂直放置像与物的大小(2)垂直(3)虚(4)能。
最新人教版八年级上册物理 光现象实验(篇)(Word版 含解析)
一、初二物理光现象实验易错压轴题（难）1．如图是小明利用透明玻璃板“探究平面镜成像特点”的实验装置。
（1）实验时，玻璃板应该_____（选填“竖立”、“斜立”）在白纸上。
（2）实验中选择两根完全一样的蜡烛A和B，其目的是_____。
移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是_____。
（3）当蜡烛A远离玻璃板时，它的像将_____（选填“靠近”、“远离”）玻璃板，像_____（选填“变大”“变小”“不变”）。
（4）细心的小明透过玻璃观察蜡烛A的像时，看到像的后面还有一个较模糊、与像有部重叠的像，出现两个像的原因是_____。
【答案】竖立为了比较物像的大小关系便于比较像与物到玻璃板的距离是否相等远离不变玻璃的两个表面同时反射，每个表面成一个像【解析】【分析】（1）玻璃板要竖直放置，否则不论怎样移动后面的蜡烛都不会与前面蜡烛成的像完全重合。
（2）平面镜成的像与物体的大小相等；到镜面的距离相等；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，便于比较像与物到玻璃板的距离是否相等；（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
（4）从玻璃的两面都能反射光，利用光的反射现象可知能成两个像，从这个角度去析此题。
【详解】（1）像与物是关于镜子对称的，实验时玻璃板要竖立放置，如果不竖立，成的像就偏高或偏低，后面的蜡烛是摆在桌面上的，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合。
（2）实验中选择两根完全一样的蜡烛A 和B，是为了比较物像的大小关系；移动蜡烛B直到它与蜡烛的像位置相同，小明记录了两根蜡烛的位置，目的是便于比较像与物到玻璃板的距离是否相等；（3）物与像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体远离平面镜，像也远离平面镜，像的大小不变（等于物体的大小）。
人教版八年级物理上册专题13《光学实验探究总结复习》(答案)
1．如图，小明给两个空罐的底部中央分别打上一个小圆孔和一个小方孔，再用两片半透明的塑料膜蒙在空罐的口上，然后分别将小孔对着烛焰和灯丝，可以看到烛焰和灯丝通过小孔所成的像。
（1）通过实验，可以看到烛焰和灯丝在塑料膜上成的都是倒立（选填“正立”或“倒立”）的实像。
该实验的成像原理和树荫下的圆形光斑的原理相同（选填“相同”或“不同”）。
（2）如果小孔变大，则它在薄膜上的像将变模糊（填“清晰”或“模糊”）（3）比较甲、乙两图，可以得出结论：小孔所成的像的形状和孔的形状无关。
【解答】解：（1）观察三次成像可知：所成的像是倒立的实像，成像的原理是小孔成像；而树萌下的圆形光斑的原理（太阳是光源，树叶相当于小孔）也是小孔成像，该实验的成像原理和树萌下的圆形光斑的原理相同；（2）如果小孔变大，则相当于在光屏上有很多的小孔同时成像，且小孔的位置不同，所以蜡烛所成的像亮度增大，像变模糊；（3）比较甲、乙两图，可以得出结论：小孔成像的形状和孔的形状无关。
2．如图所示，找一个空的易拉罐，用钉子在易拉罐底部的中央敲一个小孔，将易拉罐的顶部剪去后，蒙上一层塑料薄膜，这样就制成了一个针孔照相机，其实就是小孔成像的实验装置．将点燃的蜡烛置于小孔前的适当位置，观察并研究小孔成像的特点：（1）烛焰在塑料薄膜上所成的像是实像（填“实像”或“虚像”）；其成像的原理是光的直线传播；（2）如果易拉罐底部小孔是三角形，则他在半透明纸上看到的像是DA.三角形光斑B.圆形光斑C.烛焰的正立像D.烛焰的倒立像（3）从右侧眼睛看过去，将蜡烛在孔前绕顺时针旋转，则人眼看到的塑料薄膜上的像是顺（选填“顺”或“逆”）时针旋转的；（4）为了增大烛焰所成的像，可采取的办法是：减小物距；（5）晴天太阳透过树叶缝隙形成的圆形光斑与上述原理相同，其圆形光斑大小不一的原因是树叶缝隙离地面的距离不同。
（6）薄膜上一直没有观察到像的原因是环境亮。
【解答】解：（1）蜡烛在塑料薄膜上所成的像是倒立的实像，其成像的原理是光的直线传播；（2）蜡烛经小孔成倒立的实像，像的形状与蜡烛形状相同，像与小孔的形状无关，即蜡烛在塑料薄膜上成的像是蜡烛的倒立像，选D；（3）将蜡烛在孔前绕顺时针旋转，烛焰所成实像上下左右与烛焰相反。
初中物理中考专题复习《光学实验》(附参考答案)
初中物理中考专题复习《光学实验》（附参考答案）考点一、平面镜成像规律解题关键：等大、等距、垂直、虚像1.例题1：利用图甲装置探究“平面镜成像的特点”。
在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是像。
（2）图乙是小强某次测量蜡烛A到平面镜的距离L为 cm，则蜡烛B到平面镜的距离为 cm；将蜡烛靠近玻璃板，像的大小将（选填“变大”、“变小”或“不变”）（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的（选填“①”或“②”）处。
考点总结：1.平面镜成像规律：对称（等大、等距、垂直）；虚像（光屏无法承接）2.用玻璃板代替平面镜的目的？3.寻找蜡烛像的位置，眼睛应位于哪一侧？2.变式1:如图，是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。
(1)为便于观察，该实验最好在（选填“较明亮”或“较黑暗”）环境中进行；此外，采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到巧妙地解决了确定像的位置和大小的问题。
(2)点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像为止，这时发现像与物的大小 ;进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板 ;；像和物到玻璃板的距离 . （3)为证实上述有关成像特点是否可靠，你认为应采取的操作是 .A、保持A,B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察B、保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述（2)相同的操作．考点二、凸透镜成像规律解题关键：一倍焦距分虚实、二倍焦距分大小。
实像异侧倒立、虚像同侧正立。
人教版物理八年级(上)光学实验探究：凸透镜成像的规律
实验探究：凸透镜成像的规律【实验步骤分解】1、作出猜想：观察下图，你的猜想是。
【答案】凸透镜所成像的大小、正倒可能与放大镜以及物体的位置有关。
2、实验过程：用蜡烛作物体，把放在桌面同一直线上。
点燃蜡烛，使。
先把蜡烛放在离透镜较远的地方，然后逐渐向移动，移动的过程中，选取若干个位置，并调整的位置，直到，观察。
如果无论怎样移动光屏，光屏上都不能成清晰的像，则。
将所得数据填人表格，根据所得数据和现象总结凸透镜成像的规律。
【答案】蜡烛、凸透镜、光屏依次；烛焰、凸透镜、光屏的中心大致在同一高度；透镜；光屏；光屏上成清晰的像为止；成像的情况；在合适范围内，透过透镜直接观察像的情况.3、对实验步骤的分析：（1）调整蜡烛、凸透镜、光屏的中心大致在同一高度的目的是：。
（2）实验时，甲小组同学改变蜡烛位置后，移动光屏去寻找蜡烛的像，而乙小组同学改变光屏的位置后，移动蜡烛在光屏上寻找像，你认为做法比较合理，因为。
（3）将蜡烛从很远的地方逐渐向凸透镜靠近，观察在这个过程中，蜡烛经过位置以后，所成的像由缩小变成放大，经过位置以后，由实像变成虚像。
（4）实验时，固定蜡烛和凸透镜的位置，移动光屏位置却出现无论怎样调整光屏的位置，都不能在光屏上成一个清晰的像，原因可能是什么？【答案】（1）成像在光屏的中央；（2）甲；探究的是物距对凸透镜成像规律的影响，所以应该改变物距后，去寻找像的位置；（3）二倍焦距；一倍焦距（4）原因是物体放在一倍焦距内或焦点上，成的是虚像或不成像，无法用光屏承接或烛焰、凸透镜、光屏的中心不在同一直线、同一高度上4、画出此实验的表格。
【答案】略5、从能量的角度解释实像和虚像的区别。
【答案】光屏能承接到的是实像，是实际光线会聚成的，是能量的聚集；光屏上不能承接，但眼睛能看到的是虚像，不是实际光线会聚成的，在像的位置上没有能量的聚集。
6、实验时蜡烛在凸透镜前，光屏上呈现烛焰倒立、放大的实像，保持蜡烛和光屏的位置不变，将透镜向光屏方向移动至某一位置，光屏上将再次成一个像，一段时间后，发现像成在光屏的上方，小宇的调节是将光屏向上调节，使像成在光屏的中央，你的调节。
