【CN209786108U】一种锂离子电池的电芯结构【专利】

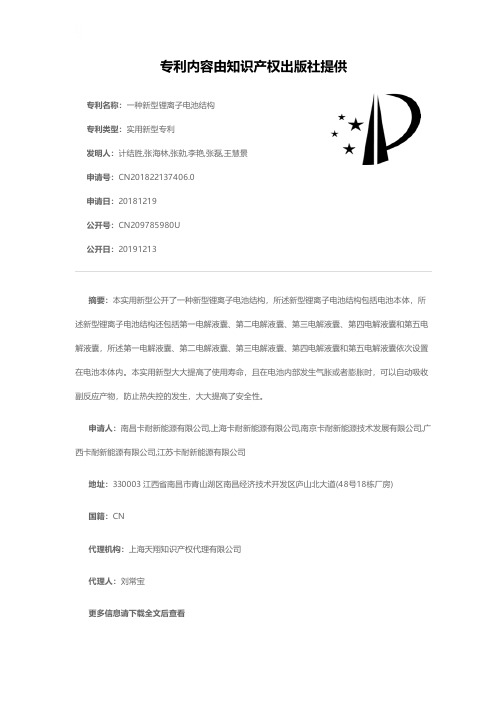

一种新型锂离子电池结构[实用新型专利]
![一种新型锂离子电池结构[实用新型专利]](https://img.taocdn.com/s3/m/e206a6eee87101f69f319529.png)
专利名称：一种新型锂离子电池结构
专利类型：实用新型专利
发明人：计结胜,张海林,张勍,李艳,张磊,王慧景申请号：CN201822137406.0
申请日：20181219
公开号：CN209785980U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型锂离子电池结构，所述新型锂离子电池结构包括电池本体，所述新型锂离子电池结构还包括第一电解液囊、第二电解液囊、第三电解液囊、第四电解液囊和第五电解液囊，所述第一电解液囊、第二电解液囊、第三电解液囊、第四电解液囊和第五电解液囊依次设置在电池本体内。
本实用新型大大提高了使用寿命，且在电池内部发生气胀或者膨胀时，可以自动吸收副反应产物，防止热失控的发生，大大提高了安全性。
申请人：南昌卡耐新能源有限公司,上海卡耐新能源有限公司,南京卡耐新能源技术发展有限公司,广西卡耐新能源有限公司,江苏卡耐新能源有限公司
地址：330003 江西省南昌市青山湖区南昌经济技术开发区庐山北大道(48号18栋厂房)
国籍：CN
代理机构：上海天翔知识产权代理有限公司
代理人：刘常宝
更多信息请下载全文后查看。

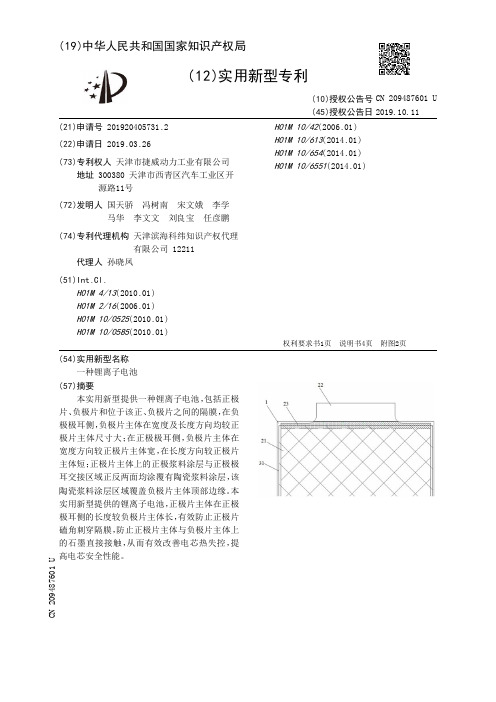

【CN209487601U】一种锂离子电池【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920405731.2(22)申请日 2019.03.26(73)专利权人 天津市捷威动力工业有限公司地址 300380 天津市西青区汽车工业区开源路11号(72)发明人 国天骄 冯树南 宋文娥 李学 马华 李文文 刘良宝 任彦鹏 (74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 孙晓凤(51)Int.Cl.H01M 4/13(2010.01)H01M 2/16(2006.01)H01M 10/0525(2010.01)H01M 10/0585(2010.01)H01M 10/42(2006.01)H01M 10/613(2014.01)H01M 10/654(2014.01)H01M 10/6551(2014.01)(54)实用新型名称一种锂离子电池(57)摘要本实用新型提供一种锂离子电池，包括正极片、负极片和位于该正、负极片之间的隔膜，在负极极耳侧，负极片主体在宽度及长度方向均较正极片主体尺寸大；在正极极耳侧，负极片主体在宽度方向较正极片主体宽，在长度方向较正极片主体短；正极片主体上的正极浆料涂层与正极极耳交接区域正反两面均涂覆有陶瓷浆料涂层，该陶瓷浆料涂层区域覆盖负极片主体顶部边缘。
本实用新型提供的锂离子电池，正极片主体在正极极耳侧的长度较负极片主体长，有效防止正极片磕角刺穿隔膜，防止正极片主体与负极片主体上的石墨直接接触，从而有效改善电芯热失控，提高电芯安全性能。
权利要求书1页 说明书4页 附图2页CN 209487601 U 2019.10.11C N 209487601U权 利 要 求 书1/1页CN 209487601 U1.一种锂离子电池，其特征在于，包括正极片、负极片和位于该正、负极片之间的隔膜，所述正极片包括正极集流体和涂覆在正极集流体表面的正极浆料涂层，所述负极片包括负极集流体和涂覆在负极集流体表面的正极浆料涂层；所述正极集流体包括正极片主体和正极极耳；所述负极集流体包括负极片主体和负极极耳；在负极极耳侧，所述负极片主体在宽度及长度方向均较所述正极集流体尺寸大；在正极极耳侧，所述负极片主体在宽度方向较所述正极片主体宽，在长度方向较所述正极片主体短；所述正极片主体上的正极浆料涂层与正极极耳交接区域正反两面均涂覆有陶瓷浆料涂层，该陶瓷浆料涂层区域覆盖所述负极片主体顶部边缘。

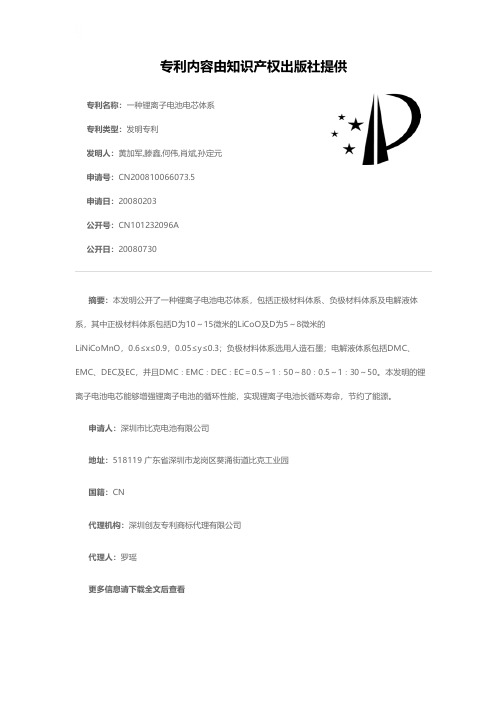

一种锂离子电池电芯体系[发明专利]
![一种锂离子电池电芯体系[发明专利]](https://img.taocdn.com/s3/m/c9c8f57bdaef5ef7bb0d3c26.png)
专利名称：一种锂离子电池电芯体系专利类型：发明专利
发明人：黄加军,滕鑫,何伟,肖斌,孙定元申请号：CN200810066073.5
申请日：20080203
公开号：CN101232096A
公开日：
20080730
专利内容由知识产权出版社提供
摘要：本发明公开了一种锂离子电池电芯体系，包括正极材料体系、负极材料体系及电解液体系，其中正极材料体系包括D为10～15微米的LiCoO及D为5～8微米的
LiNiCoMnO，0.6≤x≤0.9，0.05≤y≤0.3；负极材料体系选用人造石墨；电解液体系包括DMC、EMC、DEC及EC，并且DMC∶EMC∶DEC∶EC＝0.5～1∶50～80∶0.5～1∶30～50。
本发明的锂离子电池电芯能够增强锂离子电池的循环性能，实现锂离子电池长循环寿命，节约了能源。
申请人：深圳市比克电池有限公司
地址：518119 广东省深圳市龙岗区葵涌街道比克工业园
国籍：CN
代理机构：深圳创友专利商标代理有限公司
代理人：罗瑶
更多信息请下载全文后查看。

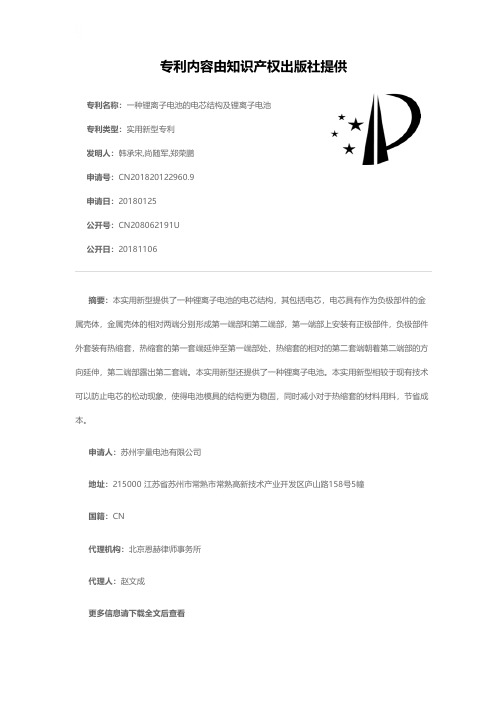

一种锂离子电池的电芯结构及锂离子电池[实用新型专利]
![一种锂离子电池的电芯结构及锂离子电池[实用新型专利]](https://img.taocdn.com/s3/m/b59a573c360cba1aa911dad1.png)
专利名称：一种锂离子电池的电芯结构及锂离子电池专利类型：实用新型专利
发明人：韩承宋,尚随军,郑荣鹏
申请号：CN201820122960.9
申请日：20180125
公开号：CN208062191U
公开日：
20181106
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种锂离子电池的电芯结构，其包括电芯，电芯具有作为负极部件的金属壳体，金属壳体的相对两端分别形成第一端部和第二端部，第一端部上安装有正极部件，负极部件外套装有热缩套，热缩套的第一套端延伸至第一端部处，热缩套的相对的第二套端朝着第二端部的方向延伸，第二端部露出第二套端。
本实用新型还提供了一种锂离子电池。
本实用新型相较于现有技术可以防止电芯的松动现象，使得电池模具的结构更为稳固，同时减小对于热缩套的材料用料，节省成本。
申请人：苏州宇量电池有限公司
地址：215000 江苏省苏州市常熟市常熟高新技术产业开发区庐山路158号5幢
国籍：CN
代理机构：北京恩赫律师事务所
代理人：赵文成
更多信息请下载全文后查看。

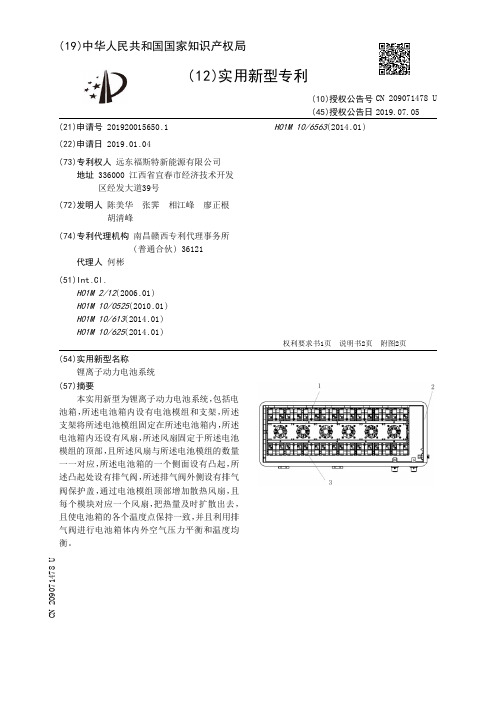

【CN209071478U】锂离子动力电池系统【专利】
池箱 ，所述电 池箱内设有电 池模组 和支架 ，所述 支架将所述电 池模组固定在所述电 池箱内 ，所述 电池箱内还设有风扇，所述风扇固定于所述电池 模组的顶部，且所述风扇与所述电池模组的数量 一一对应 ，所述电 池箱的 一个 侧面设有凸起 ，所 述凸起处设有排气阀 ，所述排气阀外侧设有排气 阀 保 护盖 ，通过电 池模组 顶部 增加散热风 扇 ，且 每个模块对应一个风 扇 ，把热量及时 扩散出去 ， 且使电池箱的各个温度点保持一致，并且利用排 气阀 进行电 池箱体内 外空 气压 力平衡 和温 度均 衡。
2 .根据权利要求1所述的锂离子动力电池系统 ，其特征在于：所述电池箱上还设有插 孔，与电池箱外界进行电连接。
3 .根据权利要求2所述的锂离子动力电池系统，其特征在于：所述风扇通过螺栓与所述 电池模组固定连接。
4 .根据权利要求3所述的锂离子动力电池系统，其特征在于：所述排气阀数量至少为两 个。
5 .根据权利要求4所述的锂离子动力电池系统，其特征在于：所述电池箱靠近上边缘处 的四面均设有凸边。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920015650 .1
(22)申请日 2019 .01 .04
(73)专利权人 远东福斯特新能源有限公司 地址 336000 江西省宜春市经济技术开发 区经发大道39号
(72)发明人 陈美华 张霁 相江峰 廖正根 胡清峰
6 .根据权利要求5所述的锂离子动力电池系统 ，其特征在于：所述电池箱底部设有螺 孔，数量至少为6个。
7 .根据权利要求1所述的。
8 .根据权利要求1-7任一所述的锂离子动力电池系统，其特征在于：所述电池模组由若 干锂离子动力电池单体组成。
锂离子电池电芯结构[实用新型专利]
![锂离子电池电芯结构[实用新型专利]](https://img.taocdn.com/s3/m/15678fff0b4e767f5bcfce11.png)
专利名称：锂离子电池电芯结构专利类型：实用新型专利
发明人：陈玉红
申请号：CN201920458738.0申请日：20190404
公开号：CN209804817U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种锂离子电池电芯结构，包括壳体，容置在壳体内并具有极耳的电芯，位于壳体顶部的盖板，以及构成极耳与可穿出盖板的极柱之间连接的连接片，且连接片包括与极耳连接的第一连接片，与电池的极柱连接的第二连接片，以及沿第一连接片的长度方向延伸并与第二连接片连接的中间连接片，且于中间连接片的远离第一连接片的一端连接有加强连接片，同时，在中间连接片与加强连接片、第二连接片之间的连接处分别设置有翻折引导部。
本实用新型所述的锂离子电池电芯结构，通过设置翻折引导部，可使加强连接片先翻折并与中间连接片同步翻折并叠放在第二连接片上，其翻折方式方便，有利于提高生产效率；并可提高电池的安全性。
申请人：河北化工医药职业技术学院
地址：050000 河北省石家庄市裕华区方兴路88号
国籍：CN
代理机构：石家庄旭昌知识产权代理事务所(特殊普通合伙)
代理人：雷莹
更多信息请下载全文后查看。
一种锂离子电池的新型电芯结构[实用新型专利]
专利名称：一种锂离子电池的新型电芯结构专利类型：实用新型专利
发明人：杨越,毛文才,黄新平,王肖肖
申请号：CN201320458997.6
申请日：20130731
公开号：CN203456556U
公开日：
20140226
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂离子电池的新型电芯结构，它主要由正极片、正极耳、负极片和负极耳构成，所述正极耳固定在正极片的中间位置形成正极，负极耳固定在负极片的最前端位置形成负极，正极片和负极片卷绕在一起形成电芯，正极耳位于电芯上端的中心与最外层的中间位置穿出，负极耳位于电芯下端的中心位置穿出，本实用新型优点是：结构设计合理，正极耳位于电芯上端的中心与最外层的中间位置，减小了电芯的内阻，降低了欧母极化，从而提升了电池循环性能和电池容量，负极耳位于电芯下端的中心位置，使得负极耳与电芯和外壳固定更加牢固，有效延长电池使用寿命。
申请人：湖北天神高新技术有限公司
地址：431900 湖北省荆门市钟祥市西环路53号
国籍：CN
代理机构：荆门市首创专利事务所
代理人：王锋
更多信息请下载全文后查看。
一种锂离子电芯结构[实用新型专利]
专利名称：一种锂离子电芯结构专利类型：实用新型专利
发明人：刘喜,陈振
申请号：CN201720976737.6申请日：20170807
公开号：CN207183446U
公开日：
20180403
专利内容由知识产权出版社提供
摘要：本实用新型属于锂离子电池技术领域，尤其涉及一种锂离子电芯结构，包括由正极片、隔膜和负极片依次层叠后沿同一方向卷绕形成的裸电芯，所述裸电芯头尾两端的隔膜分别熔融密封形成隔膜封装袋。
相比于现有技术，本实用新型通过使裸电芯头尾两端的隔膜分别熔融密封形成隔膜封装袋，这样可避免因为电解液浸泡或化成分容工序所产生的颗粒物质跑到电芯表面，而造成电芯外观不良的现象，有效解决了电芯表面凸点问题，提高了电芯的安全可靠性，并保证了成品品质。
申请人：湖南立方新能源科技有限责任公司
地址：412000 湖南省株洲市天元区金龙路新马工业园
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：潘俊达
更多信息请下载全文后查看。
一种锂电池电芯结构[实用新型专利]
专利名称：一种锂电池电芯结构专利类型：实用新型专利
发明人：邓健想,许汉良,郭春泰申请号：CN200420103577.7申请日：20041229
公开号：CN2763997Y
公开日：
20060308
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池电芯结构，包括依次层叠在一起的正极、隔膜和负极，其中依次层叠的首片和尾片是裸露的，在第二片极片和倒数第二片极片之间层叠设置有隔膜，隔膜的首端和尾端相连接，层叠的隔膜呈Z字形，极片间隔膜均为单层。
本实用新型所提供的电芯结构至少可缩短1.2倍极片宽的隔膜长度，可直接降低隔膜成本，并减少电芯厚度，为聚合物锂离子电芯容量提升增加了几何空间。
申请人：惠州TCL金能电池有限公司
地址：516005 广东省惠州市水口镇童福路惠州TCL金能电池有限公司
国籍：CN
代理机构：广州粤高专利代理有限公司
代理人：罗晓林
更多信息请下载全文后查看。
一种动力锂离子电池的内部结构[发明专利]
专利名称：一种动力锂离子电池的内部结构专利类型：发明专利
发明人：张雷,高峰柱
申请号：CN201310322428.3
申请日：20130730
公开号：CN103390731A
公开日：
20131113
专利内容由知识产权出版社提供
摘要：本发明的目的是提出一种动力锂离子电池的内部结构，以解决电池气胀、隔膜褶皱问题，提高电池的比容量、比功率、比能量，从而提高动力锂离子电池的功率、容量、寿命和安全性。
本发明的动力锂离子电池的内部结构中，包括卷绕式电芯、固定在电芯极片上的极耳，关键在于所述电芯放置于一个设有漏液孔的包裹壳内。
本发明的动力锂离子电池的内部结构利用特殊设计的包裹壳对电芯进行收紧和固定，保证了电芯各个部位受力均匀，增大了电池的放电效率，大大提高了电池比容量和比功率，可得到性能优异的电池，具有很好的实用性。
申请人：奇瑞汽车股份有限公司
地址：241009 安徽省芜湖市经济技术开发区长春路8号
国籍：CN
代理机构：广州中瀚专利商标事务所
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述绝缘带(4)的宽 度大于所述正极耳(121)的宽度。
3 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述正极耳(121)为 矩形箔片结构或梯形箔片结构。
4 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述负极片(2)的宽 度大于所述正极片(1)的宽度。
实用新型内容 [0004] 本实用新型的目的在于：针对现有技术的不足，提供一种锂离子电池的电芯结构， 采 用在极片上 切割极耳的 设计 ，有利于降 低电 池生产成本 ，而且采 用绝缘材料封盖正极涂 覆区延伸到正极耳的区域 ，解决负极片容易析锂的问题 ，同时 ，保证电 池整体的能量密度 ， 有助于提高电池的可靠性。 [0005] 为了实现上述目的，本实用新型采用如下技术方案： [0006] 一种锂离子电池的电芯结构，包括正极片、负极片及隔离膜，所述隔离膜设置在所 述正极片和所述负极片之间 ，所述正极片设置有正极涂覆区 和正极未涂覆区 ，所述负极片 设置有负极涂覆区 和负极未涂覆区 ，所述正极未涂覆区 切割成正极耳 ，所述正极耳的一端 固定有绝缘带，所述绝缘带用于封盖所述正极涂覆区延伸到所述正极耳的区域。 [0007] 作为本实用新型所述的一种锂离子电池的电芯结构的一种改进，所述绝缘带的宽 度大于所述正极耳的宽度。 [0008] 作为本实用新型所述的一种锂离子电池的电芯结构的一种改进，所述正极耳为矩 形箔片结构或梯形箔片结构。 [0009] 作为本实用新型所述的一种锂离子电池的电芯结构的一种改进，所述负极片的宽 度大于所述正极片的宽度。 [0010] 作为本实用新型所述的一种锂离子电池的电芯结构的一种改进，所述隔离膜的宽 度大于所述负极片的宽度。 [0011] 作为本实用新型所述的一种锂离子电池的电芯结构的一种改进，所述绝缘带固定 方式为压印、丝印或粘贴。
(10)授权公告号 CN 209786108 U (45)授权公告日 2019.12.13 H01M 4/13(2010 .01) H01M 2/26(附图4页
CN 209786108 U
CN 209786108 U
权 利 要 求 书
1/1 页
1 .一种锂离子电池的电芯结构，包括正极片(1)、负极片(2)及隔离膜(3) ，所述隔离膜 (3)设置在所述正极片(1)和所述负极片(2)之间，所述正极片(1)设置有正极涂覆区(11)和 正极未涂覆区 (12) ，所述负极片(2)设置有负极涂覆区 (21) 和负极未涂覆区 (22) ，其特征在 于：所述正极未涂覆区(12) 切割成正极耳(121) ，所述正极耳(121)的一端固定有绝缘带 (4) ，所述绝缘带 (4) 用于封盖所述正极涂覆区 (11) 延伸到所述正极耳 (121)的区域。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920145877 .8
(22)申请日 2019 .01 .28
(73)专利权人 江苏塔菲尔新能源科技股份有限 公司
地址 211100 江苏省南京市江宁区空港经 济开发区蓝天路249号
专利权人 东莞塔菲尔新能源科技有限公司 深圳塔菲尔新能源科技有限公司
5 .如权利要求4所述的一种锂离子电池的电芯结构，其特征在于：所述隔离膜(3)的宽 度大于所述负极片(2)的宽度。
6 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述绝缘带(4)固定 方式为压印、丝印或粘贴。
7 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述绝缘带(4)为耐 电解液的PET胶纸、PP胶纸、PC胶纸、PVC胶纸中的一种。
8 .如权利要求1所述的一种锂离子电池的电芯结构，其特征在于：所述负极未涂覆区 (22)切割成负极耳(221)。
9 .如权利要求8所述的一种锂离子电池的电芯结构，其特征在于：所述正极耳(121)为 铝材质，所述负极耳(221)为铜材质。
2
CN 209786108 U
说 明 书
1/4 页
一种锂离子电池的电芯结构
(72)发明人 刘飞 金敏 马笑笑 李恺
(74)专利代理机构 天津市北洋有限责任专利代 理事务所 12201
代理人 潘俊达
(51)Int .Cl . H01M 10/0525(2010 .01) H01M 10/058(2010 .01)
( 54 )实用新型名称 一种锂离子电池的电芯结构
( 57 )摘要 本实 用新型公开了一 种锂离子电 池的电 芯
技术领域 [0001] 本实用新型属于电池电芯的技术领域，具体涉及一种锂离子电池的电芯结构。
背景技术 [0002] 如今，伴随着信息化高科技时代的来临，能源应用形态正在发生变化，可再生、无 污染 、小型分立的 可移动高 性能电 源需 求快速 增长。各国 都 在大 力发展绿色 、高效二次电 池。锂离子电池作为一种新型二次电池，具有能量密度和功率密度大、工作电压高、重量轻、 体积小、循环寿命长、安全性好、绿色环保等优点，在便携式电器、电动工具、大型贮能、电动 交通动力电源等方面具有广阔的应用前景。 [0003] 其中，中国专利文献公开了一种铝箔正极耳锂离子电池(公开号：CN 202121016 U) ，包括：由正极片、负极片组成的电芯，电芯顶部有正极耳、负极耳，正极耳与负极耳之间 贴有绝缘胶布，所述正极耳为铝箔正极耳。上述的方案在一定程度上防止正极耳和负极耳 发生短路 ，但是这种方案至少还存在以 下缺陷 ：第一 ，极耳仍需要焊接在极片上 ，增加了电 池生产成本 ；第二 ，由 于涂布、切割等工序存在一定的 误差 和波动 ，导致正极片涂覆区 延 伸 到正极耳的端部，使负极片在电池充放电循环过程中也容易出现析锂。
