水表安装规范
建筑水表配置和安装维护管理规范-2024标准
目次1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4水表选择 (2)基本要求 (3)选择依据 (3)选型要求 (3)智能水表的功能要求 (3)5水表配备 (4)配备原则 (4)配备范围 (4)水表配备率 (5)准确度等级 (5)6水表安装 (5)安装位置 (5)安装环境 (6)安装前的准备 (6)安装状态要求 (6)管件设置要求 (6)水力扰动的消除 (6)安装或修理后的首次使用要求 (7)水表的防护要求 (7)水表的安全操作 (7)7水表维护管理 (8)首次检定 (8)检定周期 (8)日常维护 (8)水表更换 (9)建筑水表配置和安装维护管理规范1范围本文件规定了建筑水表配置的术语和定义、水表选择、水表配备、水表安装和水表维护管理。
本文件适用于民用建筑和小区、工业建筑和厂区等新建、改建、扩建项目的供水管道工程，其他工程参照使用。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T778.1—2018饮用冷水水表和热水水表第1部分：计量要求和技术要求GB/T778.5—2018饮用冷水水表和热水水表第5部分：安装要求GB24789用水单位水计量器具配备和管理通则GB50015—2019建筑给水排水设计标准JJG162—2019饮用冷水水表检定规程JJG1030超声流量计检定规程JJG1033电磁流量计检定规程JB/T12390水表产品型号编制方法CJ/T535—2018物联网水表3术语和定义GB/T778.1—2018、JB/T12390界定的以及下列术语和定义适用于本文件。
引入管service pipe由市政供水管道或自建设施供水管道引入小区、厂区或独栋建筑的连接管段。
一级计量水表primary water meter在引入管上设置的水表。

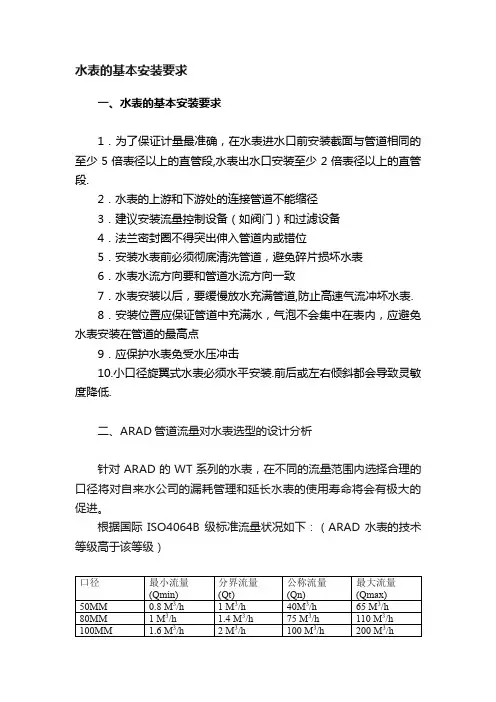

水表的基本安装要求
水表的基本安装要求一、水表的基本安装要求1．为了保证计量最准确，在水表进水口前安装截面与管道相同的至少5倍表径以上的直管段,水表出水口安装至少2倍表径以上的直管段.2．水表的上游和下游处的连接管道不能缩径3．建议安装流量控制设备（如阀门）和过滤设备4．法兰密封圈不得突出伸入管道内或错位5．安装水表前必须彻底清洗管道，避免碎片损坏水表6．水表水流方向要和管道水流方向一致7．水表安装以后，要缓慢放水充满管道,防止高速气流冲坏水表.8．安装位置应保证管道中充满水，气泡不会集中在表内，应避免水表安装在管道的最高点9．应保护水表免受水压冲击10.小口径旋翼式水表必须水平安装.前后或左右倾斜都会导致灵敏度降低.二、ARAD管道流量对水表选型的设计分析针对ARAD的WT系列的水表，在不同的流量范围内选择合理的口径将对自来水公司的漏耗管理和延长水表的使用寿命将会有极大的促进。
根据国际ISO4064B级标准流量状况如下：（ARAD水表的技术等级高于该等级）组合水表应根据以上的流量指标来确定水表的使用口径和水表类型。
如果无法判断各计量点的流量使用状况，可采用GSM高频流量测试仪对各流量点进行监测，时间周期为一星期，根据采样数据确定水表口径和水表类型。
该类方式计算的数据将是十分准确的。
具体原则如下：（注明：QN为水表的公称流量）1．如果流量长期保证在该类口径公称流量-80% 到+50%的流量区间，该流量点的水表口径安装合适。
（0.2QN—1.5QN）2．如果长期超过该类口径公称流量+50%，则该流量点应上浮一个等级安装。
(>1.5QN)超过流量的时间每天在该流量状况计量时间不要超过一个小时。
3．如果低于该类口径公称流量10%，建议使用该类口径的组合水表，如果峰值流量没有超过下一个等级的公称流量的150%，从成本上考虑，也可以下一个等级安装水表。
（<0。
1QN AND <1.5QN）4．200MM的以上口径水表，峰值流量长期在最大流量点上工作，每天工作时间超过一小时，而低流量下长期接近分界流量，建议该类区域安装全管式电磁流量计，而保证长期的精确计量。
水表安装要求

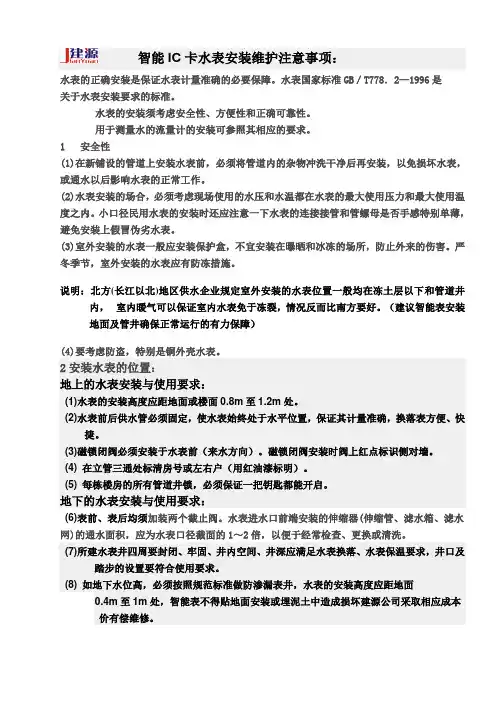

智能IC卡水表安装维护注意事项：水表的正确安装是保证水表计量准确的必要保障。
水表国家标准GBZ T778. 2—1996是关于水表安装要求的标准。
水表的安装须考虑安全性、方便性和正确可靠性。
用于测量水的流量计的安装可参照其相应的要求。
1 安全性(1) 在新铺设的管道上安装水表前，必须将管道内的杂物冲洗干净后再安装，以免损坏水表，或通水以后影响水表的正常工作。
(2) 水表安装的场合，必须考虑现场使用的水压和水温都在水表的最大使用压力和最大使用温度之内。
小口径民用水表的安装时还应注意一下水表的连接接管和管螺母是否手感特别单薄，避免安装上假冒伪劣水表。
(3) 室外安装的水表一般应安装保护盒，不宜安装在曝晒和冰冻的场所，防止外来的伤害。
严冬季节，室外安装的水表应有防冻措施。
说明：北方(长江以北)地区供水企业规定室外安装的水表位置一般均在冻土层以下和管道井内，室内暖气可以保证室内水表免于冻裂，情况反而比南方要好。
(建议智能表安装地面及管井确保正常运行的有力保障)(4) 要考虑防盗，特别是铜外壳水表。
2安装水表的位置：地上的水表安装与使用要求：(1) 水表的安装高度应距地面或楼面至处。
(2) 水表前后供水管必须固定，使水表始终处于水平位置，保证其计量准确，换落表方便、快捷。
(3) 磁锁闭阀必须安装于水表前(来水方向)。
磁锁闭阀安装时阀上红点标识侧对墙。
(4) 在立管三通处标清房号或左右户(用红油漆标明)。
(5) 每栋楼房的所有管道井锁，必须保证一把钥匙都能开启。
地下的水表安装与使用要求：(6) 表前、表后均须加装两个截止阀。
水表进水口前端安装的伸缩器(伸缩管、滤水箱、滤水网)的通水面积，应为水表口径截面的1〜2倍，以便于经常检查、更换或清洗。
(7) 所建水表井四周要封闭、牢固、井内空间、井深应满足水表换落、水表保温要求，井口及踏步的设置要符合使用要求。
(8) 如地下水位高，必须按照规范标准做防渗漏表井，水表的安装高度应距地面至1m处，智能表不得贴地面安装或埋泥土中造成损坏建源公司采取相应成本价有偿维修。
水表安装标准
酒钢公共服务中心给排水作业区水表安装标准一、为了水表能准确计量、提供可靠的数据，便于对水表进行维护，结合《国家冷水水表安装规范》（GB/T 778.2-1996），特制定本标准。
二、本规定适用于公共服务中心内冷水水表的安装。
三、水表安装标准1、领用水表时，应检查水表的表盖、表封圈、合格证和铅封线是否完好，不得领用、安装无合格证或无铅封的水表。
2、领用DN80及以上水表时应同时领取水表过滤器。
3、水表应安装在公共、安全、方便抄表和维护的地方。
4、水表前后直管段的材料要求为钢管或钢塑管或公司规定的管材，不允许使用塑料管。
5、水表前后直管段的口径应与水表口径大小一致。
6、水表前管段（进水管段）要求直线长度不少于5D，后管段（出水管段）要求长度不少于3D（D指水表口径，阀门长度可计入直管长度内）。
7、水表前后管段直线长度范围内，禁止开叉接管。
8、水表组一般包括：水表、表前阀门、表后阀门和过滤器（DN80及以上水表安装使用）。
过滤器应安装在表前阀门之后，与表前阀门和水表连接。
9、需要安装倒流防止器的水表组，倒流防止器应安装在水表之后、表后阀门之前并与水表和表后阀门连接。
10、水表应按表身箭头所示顺向安装，不得倒装、侧装、斜装、垂直装，管径≥100mm 的水表组应有支墩支承。
11、水表安装高度为管中轴距设计地面0.4m -0.6m，与建筑物水平距离以水表可以安全拆卸维护为准。
二个水表及以上（只限DN80及以上口径）需上下或水平并联安装时，水表间距以能打开水表盖和水表组能安全拆卸维护为准，原则上不允许二个以上水表上下安装。
13、安装水表后应做通水试验，检查水表是否运行正常；当水表停行、滞行，应及时拆装并通知、配合客服中心检查原因。
14、水表不不允许安装的地点：1）经常堆放杂物的地方；2）经常关闭的房间或闸门内；3）倒污水、残渣、垃圾的地方；4）堆放腐蚀性物品的地方；5）行人和车辆容易碰到的地方；6）昏黑阴暗的地方；7）建筑物正立面（特别是临街处）。
水表安装规范
水表安装规范水表安装规范是指在城市居民区、农村和工矿企事业单位等电力供应系统中，对水表进行安装和使用的一系列规范和操作要求。
水表安装规范的目的是确保水表正常运行，准确计量用水量，保障人民群众的合法权益，并提供数据支持为供水管理提供基础。
一、安装地点选择1. 水表应安装在冷水供水系统的最低点，以减少水压对水表的影响。
2. 安装地点应选择在通风、湿度适宜的地方，避免直接阳光照射和易受潮的地方。
二、水表安装高度1. 安装室内水表时，水表表冠离地面高度一般为1.2m，以方便用户读数。
2. 安装户外水表时，水表表冠应小于1.8m，以方便抄表员读取数据。
三、安装设施1. 必须安装水表防盗装置，防止水表被盗或非法操作。
2. 安装后，水表周围应留有足够的空间，便于维修和更换。
3. 水表进出水口处应安装闸阀，以便于日常维护和紧急情况下切断供水。
四、安装要求1. 水表应垂直安装，不得倾斜或歪曲，以免影响计量准确性。
2. 安装水表时，应立即冲洗水管道，清除管道中的泥沙和杂质，保证水表的正常运行。
3. 水表进、出口连接管件应采用标准管件，并配备密封垫圈，确保水表无渗漏现象。
五、安装验收1. 完成水表安装后，必须进行验收。
包括检查水表是否完好、连接是否牢固、计量准确性是否达标等。
2. 在水表安装现场进行验收，并出具验收报告。
六、维护保养1. 水表安装后，需要定期进行维护保养，包括清洗水表和管道，检查密封性能和计量准确性等。
2. 维护保养工作应由专业人员进行，确保水表长期正常运行。
七、记录管理1. 水表安装后，需要建立档案记录，并进行编号标识，以便于管理和查询。
2. 每次维修、更换等操作，都需要及时记录并进行相应的更新。
总之，水表安装规范是保障用水计量准确性和供水管理的重要环节。
通过规范的安装和维护管理，可以有效防止水表故障和水资源浪费，提高供水管理的效率和水源保护的水平。
同时，也能更好地保护用户的权益，确保用水计费的公平合理性。
水表安装要求
智能IC卡水表安装维护注意事项：水表的正确安装是保证水表计量准确的必要保障。
水表国家标准GB／T778．2—1996是关于水表安装要求的标准。
水表的安装须考虑安全性、方便性和正确可靠性。
用于测量水的流量计的安装可参照其相应的要求。
1 安全性(1)在新铺设的管道上安装水表前，必须将管道内的杂物冲洗干净后再安装，以免损坏水表，或通水以后影响水表的正常工作。
(2)水表安装的场合，必须考虑现场使用的水压和水温都在水表的最大使用压力和最大使用温度之内。
小口径民用水表的安装时还应注意一下水表的连接接管和管螺母是否手感特别单薄，避免安装上假冒伪劣水表。
(3)室外安装的水表一般应安装保护盒，不宜安装在曝晒和冰冻的场所，防止外来的伤害。
严冬季节，室外安装的水表应有防冻措施。
说明：北方(长江以北)地区供水企业规定室外安装的水表位置一般均在冻土层以下和管道井内，室内暖气可以保证室内水表免于冻裂，情况反而比南方要好。
（建议智能表安装地面及管井确保正常运行的有力保障）(4)要考虑防盗，特别是铜外壳水表。
2安装水表的位置：地上的水表安装与使用要求：(1)水表的安装高度应距地面或楼面0.8m至1.2m处。
(2)水表前后供水管必须固定，使水表始终处于水平位置，保证其计量准确，换落表方便、快捷。
(3)磁锁闭阀必须安装于水表前（来水方向）。
磁锁闭阀安装时阀上红点标识侧对墙。
(4) 在立管三通处标清房号或左右户（用红油漆标明）。
(5) 每栋楼房的所有管道井锁，必须保证一把钥匙都能开启。
地下的水表安装与使用要求：(6)表前、表后均须加装两个截止阀。
水表进水口前端安装的伸缩器(伸缩管、滤水箱、滤水网)的通水面积，应为水表口径截面的1～2倍，以便于经常检查、更换或清洗。
(7)所建水表井四周要封闭、牢固、井内空间、井深应满足水表换落、水表保温要求，井口及踏步的设置要符合使用要求。
(8) 如地下水位高，必须按照规范标准做防渗漏表井，水表的安装高度应距地面0.4m至1m处，智能表不得贴地面安装或埋泥土中造成损坏建源公司采取相应成本价有偿维修。
消防水泵房水池给水水表安装规范
消防水泵房水池给水水表安装规范
案例一
1、为了保证计量准确，在水表进水口前安装截面与管道相同的至少5倍表径以上的直管段，水表出水口安装至少2倍表径以上的直管段。
2、水表的上游和下游处的连接管道不能缩径。
3、安装水表前必须彻底清洗管道，避免碎片灰尘等损坏水表。
4、水表水流方向要和管道水流方向一致。
5、安装位置应保证管道中充满水，气泡不会集中在表内，应避免水表安装在管道的最高点。
6、水表的口径应根据安装管道的口径而定，安装位置应避免曝晒、水淹、冰冻和污染，方便拆装和刷卡。
7、水表安装时应注意水表下游管道出水口高于水表0.5m以上，以防水表因管道内水流不足而引发计量不正确。
案例二
1 为了保证计量准确，在水表进水口前安装截面与管道相同的至少5倍表径以上的直管段，水表出水口安装至少2倍表径以上的直管段。
2 安装位置应保证管道中充满水，气泡不会集中在表内，应避免水表安装在管道的最高点。
3 水表安装时应注意水表下游管道出水口高于水表0.5m以上，以防水表因管道内水流不足而引发计量不正确。
水表安装管理制度
水表安装管理制度第一章总则第一条为了规范水表的安装管理，保障供水安全和水费的公平透明，制定本制度。
第二条本制度适用于本单位及其下属分支机构的水表安装管理工作。
第三条水表安装管理应遵循公平、公正、公开的原则，严格执行相关法律法规和政策，确保水表安装的质量和效率。
第四条水表安装管理应加强监督检查，建立健全监督机制，实行责任制，保证水表安装工作的顺利进行。
第五条水表安装管理应注重技术培训和经验积累，提高水表安装人员的技术水平和专业素养。
第六条水表安装管理应强化安全意识，加强安全防范措施，确保水表安装过程中的安全。
第七条水表安装管理应加强宣传教育，提高用户的水表安装意识和理解，增强用户对水表安装工作的支持和配合。
第八条水表安装管理应建立健全档案管理制度，妥善保存水表安装相关资料，为监督检查和统计分析提供数据支持。
第九条水表安装管理应主动接受社会监督，积极回应用户意见和建议，及时解决存在的问题和困难。
第二章组织机构第十条本单位设立水表安装管理中心，负责水表安装管理工作的具体执行。
第十一条水表安装管理中心设立水表安装部门，具体负责水表安装工作的组织、协调和管理。
第十二条水表安装部门设立水表安装队伍，组织具体的水表安装工作。
第十三条水表安装队伍包括水表安装人员和监督检查人员，分别负责水表的安装和监督检查工作。
第十四条水表安装管理中心负责对水表安装的过程和结果进行监督和检查，确保水表安装工作的规范和合格。
第十五条水表安装管理中心负责组织开展水表安装技术培训和经验交流活动，提高水表安第十六条水表安装管理中心负责建立水表安装档案管理系统，记录水表安装的相关资料，为监督检查和统计分析提供支持。
第十七条水表安装管理中心负责建立健全安全管理制度，加强安全防范措施，确保水表安装过程中的安全。
第十八条水表安装管理中心负责开展水表安装宣传教育工作，提高用户的水表安装意识和理解。
第十九条水表安装管理中心负责接收用户的意见和建议，及时回应用户的要求，解决存在的问题和困难。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水表安装规范
一，水表安装须根据水表标度盘上或罩子上的提示，有“H”标识的为水平安装，有“V”标识的为垂直安装，水表标度盘朝上，表壳箭头与管道水流方向一致，水表上下游应装有控制阀门便
于水表拆换和维修
二，安装位置要避免曝晒，冰冻，污染和水淹，高寒地区应尽量避免装在户外，要采取防晒，防冻措施，以免水表曝晒，冻裂，
影响正常使用
三，为使水表能长期正常工作，水表内应始终充满水，如果空气有可能进入水表，应在水表上游安装排气阀
四，应防止极端水温和极端气温损坏水表和防止外界环境腐蚀导致水表损坏
五，应采取措施防止不利的水力条件，空转，浪涌，水锤
六，水表上下游水管应有固定托架，以保证在拆除水表或断开一侧连接时，任何部分都不会因水的推力而移位或将管件坠坏
七，水表在安装前，必须清除管道内杂物，水表安装时，注意水表的连接长度，当两端管路间距超过水表连接长度时，应修正管
路间距，满足水表连接长度，否则间距过大强行安装将造成水
表螺纹连接端或管接头或连接螺母以及连接法兰断裂和损坏，
间距过小将无法安装水表，若水表的两端管路不在同一轴线上，应通过其它途径来修正管路在同一轴线上，满足水表的安装要
求。
八，水表在长期使用过程中，若管道内有杂物，铁锈等沉积物难免会堵塞滤水网而影响供水和准确计量，如出现上述情况应与当
地自来水公司取得联系并解决，不得自行拆装
九，为保证计量精度，一般情况下水表前应保留最少10D（公分）以上直管段，表后应保留5D（公分）以上直管段，同时尽量避
免弯头，三通，锥管，泵的干拢，若表前管道有缩径管时，表
前直管段应在15D（公分）以上，表前管有90度弯头时，表前
直管段在20D（公分）以上，表前管道有半开的阀门时，表前
直管段在50D（公分）以上
十，水表在不用时，指针如有间歇性小转动，是由于管道中的水压不稳定或其它原因引起的，指针若连续均匀转动，则表明表后
管道有滴漏跑冒水现象，应立即维修。
在水表安装时，在进水
口端必须安装止回阀，以减少由于管道水压波动引起的水表自
转现象
十一，水表表号，主杆标注必须与用户卡号，门牌号相符，不准串号，按顺序进行排列
十二，户表工程水表安装应在公共场所，避免安装在用户家中，充分做好保暖工作，水表箱安装不得挡住阀门和水表，便于水表检
定，维修
