激光粒度分析仪
激光粒度分析仪课件
02
03
光路设计
采用开角式、闭角式或光 纤式等不同光路设计，以 满足不同测量需求。
光学元件
反射镜、聚焦
保持光束质量稳定，以提 高测量精度和重复性。
检测器
检测器类型
光电倍增管、光电二极管 等，根据测量需求选择合 适的检测器。
动态范围
检测器的动态范围需满足 测量需求，以提高测量精 度和线性度。
进行测量
将标准样品放入仪器中，进行 测量并记录结果。
分析结果
根据标准样品的已知粒径，分 析仪器的测量结果是否准确。
结果评估与误差分析
结果评估
将仪器测量的结果与标准样品的已知粒 径进行比较，评估仪器测量的准确性。
VS
误差分析
分析仪器测量结果与标准样品已知粒径之 间的误差，找出误差来源，如仪器误差、 样品制备误差等。
动态光散射法
通过测量颗粒在运动状态时散射光的频率变化来分析颗粒粒径。
动态光散射法利用了颗粒在溶液中做布朗运动的现象，当颗粒运动时，散射光的 频率发生变化。通过测量散射光的频移，可以反推出颗粒的粒径分布。该方法具 有较高的测量精度，适用于测量较窄粒径范围，尤其适用于小颗粒的测量。
透射法
通过测量光线通过颗粒悬浮液时透射光的光强来分析颗粒 粒径。
电信号经过处理后，可 以输出颗粒大小的分布 结果。
应用领域
01
02
03
04
化工
用于研究化学反应过程中颗粒 大小的变化，以及催化剂、填
料等颗粒的粒度分布。
制药
用于研究药物颗粒的粒度分布 ，以及制备微粉、纳米药物等
。
陶瓷
用于研究陶瓷材料的颗粒大小 和分布，以及烧结过程中的变
化。
环境

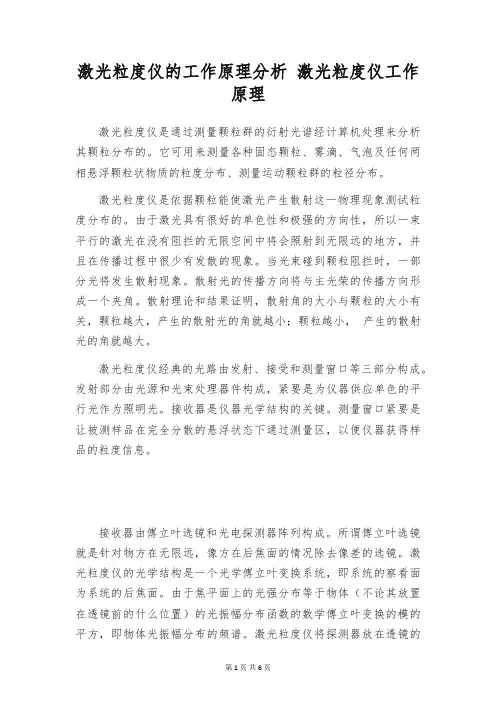

激光粒度仪的工作原理分析 激光粒度仪工作原理
激光粒度仪的工作原理分析激光粒度仪工作原理激光粒度仪是通过测量颗粒群的衍射光谱经计算机处理来分析其颗粒分布的。
它可用来测量各种固态颗粒、雾滴、气泡及任何两相悬浮颗粒状物质的粒度分布、测量运动颗粒群的粒径分布。
激光粒度仪是依据颗粒能使激光产生散射这一物理现象测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以一束平行的激光在没有阻拦的无限空间中将会照射到无限远的地方，并且在传播过程中很少有发散的现象。
当光束碰到颗粒阻拦时，一部分光将发生散射现象。
散射光的传播方向将与主光荣的传播方向形成一个夹角。
散射理论和结果证明，散射角的大小与颗粒的大小有关，颗粒越大，产生的散射光的角就越小；颗粒越小，产生的散射光的角就越大。
激光粒度仪经典的光路由发射、接受和测量窗口等三部分构成。
发射部分由光源和光束处理器件构成，紧要是为仪器供应单色的平行光作为照明光。
接收器是仪器光学结构的关键。
测量窗口紧要是让被测样品在完全分散的悬浮状态下通过测量区，以便仪器获得样品的粒度信息。
接收器由傅立叶选镜和光电探测器阵列构成。
所谓傅立叶选镜就是针对物方在无限远，像方在后焦面的情况除去像差的选镜。
激光粒度仪的光学结构是一个光学傅立叶变换系统，即系统的察看面为系统的后焦面。
由于焦平面上的光强分布等于物体（不论其放置在透镜前的什么位置）的光振幅分布函数的数学傅立叶变换的模的平方，即物体光振幅分布的频谱。
激光粒度仪将探测器放在透镜的后焦面上，因此相同传播方向的平行光将聚焦在探测器的同一点上。
据测器由多个中心在光轴上的同心圆环构成，每一环是一个独立的探测单元。
这样的探测器又称为环形光电探测器阵列，简称光电探测器阵列。
激光器发出的激光束经聚焦、低通滤波和准直后，变成直径为8～25 mm的平行光。
平行光束照到测量窗口内的颗粒后，发生散射。
散射光经过傅立叶透镜后，同样散射角的光被聚焦到探测器的同一半径上。
一个探测单元输出的光电信号就代表一个角度范围（大小由探测器的内、外半径之差及透镜的焦距决议）内的散射光能量，各单元输出的信号就构成了散射光能的分布。

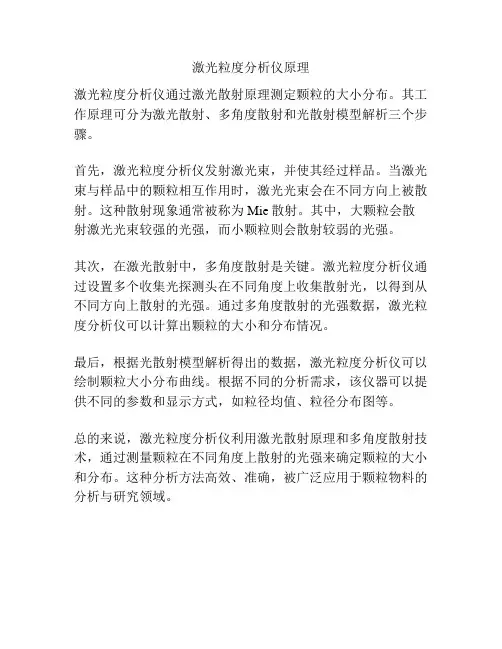

激光粒度分析仪原理
激光粒度分析仪原理
激光粒度分析仪通过激光散射原理测定颗粒的大小分布。
其工作原理可分为激光散射、多角度散射和光散射模型解析三个步骤。
首先，激光粒度分析仪发射激光束，并使其经过样品。
当激光束与样品中的颗粒相互作用时，激光光束会在不同方向上被散射。
这种散射现象通常被称为Mie散射。
其中，大颗粒会散射激光光束较强的光强，而小颗粒则会散射较弱的光强。
其次，在激光散射中，多角度散射是关键。
激光粒度分析仪通过设置多个收集光探测头在不同角度上收集散射光，以得到从不同方向上散射的光强。
通过多角度散射的光强数据，激光粒度分析仪可以计算出颗粒的大小和分布情况。
最后，根据光散射模型解析得出的数据，激光粒度分析仪可以绘制颗粒大小分布曲线。
根据不同的分析需求，该仪器可以提供不同的参数和显示方式，如粒径均值、粒径分布图等。
总的来说，激光粒度分析仪利用激光散射原理和多角度散射技术，通过测量颗粒在不同角度上散射的光强来确定颗粒的大小和分布。
这种分析方法高效、准确，被广泛应用于颗粒物料的分析与研究领域。

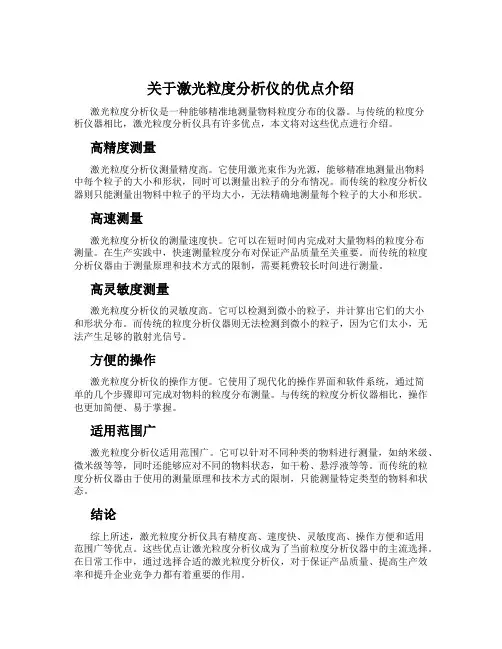

关于激光粒度分析仪的优点介绍
关于激光粒度分析仪的优点介绍激光粒度分析仪是一种能够精准地测量物料粒度分布的仪器。
与传统的粒度分析仪器相比，激光粒度分析仪具有许多优点，本文将对这些优点进行介绍。
高精度测量激光粒度分析仪测量精度高。
它使用激光束作为光源，能够精准地测量出物料中每个粒子的大小和形状，同时可以测量出粒子的分布情况。
而传统的粒度分析仪器则只能测量出物料中粒子的平均大小，无法精确地测量每个粒子的大小和形状。
高速测量激光粒度分析仪的测量速度快。
它可以在短时间内完成对大量物料的粒度分布测量。
在生产实践中，快速测量粒度分布对保证产品质量至关重要。
而传统的粒度分析仪器由于测量原理和技术方式的限制，需要耗费较长时间进行测量。
高灵敏度测量激光粒度分析仪的灵敏度高。
它可以检测到微小的粒子，并计算出它们的大小和形状分布。
而传统的粒度分析仪器则无法检测到微小的粒子，因为它们太小，无法产生足够的散射光信号。
方便的操作激光粒度分析仪的操作方便。
它使用了现代化的操作界面和软件系统，通过简单的几个步骤即可完成对物料的粒度分布测量。
与传统的粒度分析仪器相比，操作也更加简便、易于掌握。
适用范围广激光粒度分析仪适用范围广。
它可以针对不同种类的物料进行测量，如纳米级、微米级等等，同时还能够应对不同的物料状态，如干粉、悬浮液等等。
而传统的粒度分析仪器由于使用的测量原理和技术方式的限制，只能测量特定类型的物料和状态。
结论综上所述，激光粒度分析仪具有精度高、速度快、灵敏度高、操作方便和适用范围广等优点。
这些优点让激光粒度分析仪成为了当前粒度分析仪器中的主流选择。
在日常工作中，通过选择合适的激光粒度分析仪，对于保证产品质量、提高生产效率和提升企业竞争力都有着重要的作用。

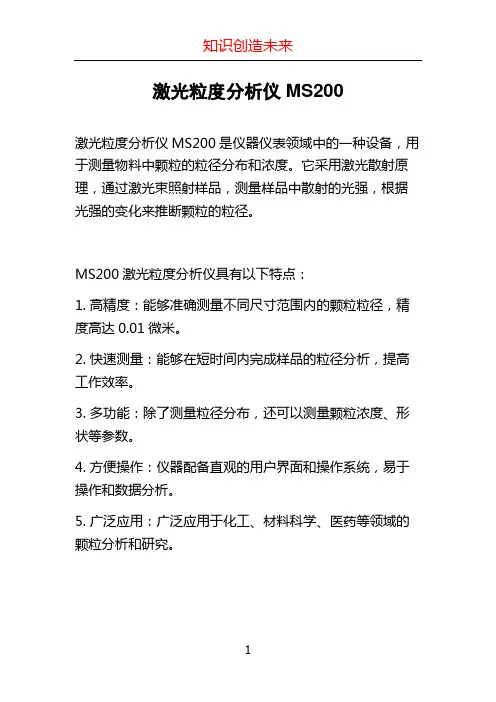

激光粒度分析仪MS200
激光粒度分析仪MS200
激光粒度分析仪MS200是仪器仪表领域中的一种设备，用于测量物料中颗粒的粒径分布和浓度。
它采用激光散射原理，通过激光束照射样品，测量样品中散射的光强，根据光强的变化来推断颗粒的粒径。
MS200激光粒度分析仪具有以下特点：
1. 高精度：能够准确测量不同尺寸范围内的颗粒粒径，精度高达0.01微米。
2. 快速测量：能够在短时间内完成样品的粒径分析，提高工作效率。
3. 多功能：除了测量粒径分布，还可以测量颗粒浓度、形状等参数。
4. 方便操作：仪器配备直观的用户界面和操作系统，易于操作和数据分析。
5. 广泛应用：广泛应用于化工、材料科学、医药等领域的颗粒分析和研究。
MS200激光粒度分析仪是一种先进的仪器设备，能够快速、准确地进行颗粒粒径分析，广泛应用于不同行业的研究和
生产过程中。

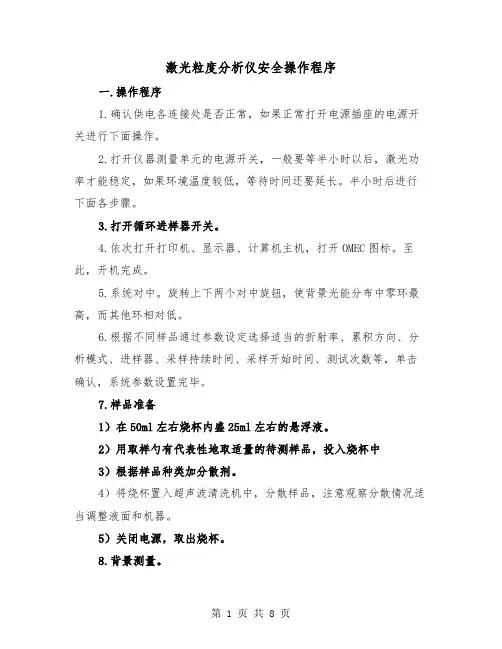

激光粒度分析仪安全操作程序(三篇)
激光粒度分析仪安全操作程序一.操作程序1.确认供电各连接处是否正常，如果正常打开电源插座的电源开关进行下面操作。
2.打开仪器测量单元的电源开关，一般要等半小时以后，激光功率才能稳定，如果环境温度较低，等待时间还要延长。
半小时后进行下面各步骤。
3.打开循环进样器开关。
4.依次打开打印机、显示器、计算机主机，打开OMEC图标。
至此，开机完成。
5.系统对中。
旋转上下两个对中旋钮，使背景光能分布中零环最高，而其他环相对低。
6.根据不同样品通过参数设定选择适当的折射率、累积方向、分析模式、进样器、采样持续时间、采样开始时间、测试次数等，单击确认，系统参数设置完毕。
7.样品准备1）在50ml左右烧杯内盛25ml左右的悬浮液。
2）用取样勺有代表性地取适量的待测样品，投入烧杯中3）根据样品种类加分散剂。
4）将烧杯置入超声波清洗机中，分散样品，注意观察分散情况适当调整液面和机器。
5）关闭电源，取出烧杯。
8.背景测量。
9.样品测量。
10.关机过程1）关闭计算机主机2）依次关掉计算机显示器、激光粒度分析仪主机和打印机的电源开关。
3）将循环进样器清洗干净，将循环介质排光，关闭循环进样器电源。
4）关闭电源插座电源5）全套仪器罩上防尘罩。
二.安全事项1.激光安全注意事项1）激光是高强度、高相干性光源，因此严禁直接或间接去看激光束，以免伤害眼睛。
2）尽量避免打开仪器测量单元的外罩。
3）使用者应注意激光辐射，避免长时间呆在激光束经过的地方。
4）同激光有关的所有修理和维护工作必须由厂家人员进行。
2.电气安全注意事项1）仪器插电源线，或在仪器的各单元之间作电气或信号连接时，必须确保电源开关是关着的，否则有可能造成人体触电或仪器损坏。
2）必须保证电力供应与仪器电力要求的电压和频率一致。
3）换保险管时须保证其额定电流与标签一致。
4）仪器正在测量时不作电气连接，以免产生火花而爆炸。
5）可靠接地。
3.安全防护其他注意事项1）仪器的全套设备无论是否处于工作状态，都应放置在清洁干燥的环境中。
粒度分析仪简介及使用
实验7、粒度分析仪简介及使用纯牛奶粒度分布的测定（激光粒度法）一、实验目的：1．掌握粒度分析仪的测定原理及操作方法。
2．测定纳米粒子的粒度尺径及分布和Zeta电位性质。
二、实验原理：2.1 激光粒度仪介绍激光粒度分析仪仪是利用粒子的布朗运动，根据光的散射原理测量粉颗粒大小的，是一种比较通用的粒度仪。
其特点是测量的动态范围宽、测量速度快、操作方便，尤其适合测量粒度分布范围宽的粉体和液体雾滴。
对粒度均匀的粉体，比如磨料微粉，要慎重选用。
激光粒度仪集成了激光技术、现代光电技术、电子技术、精密机械和计算机技术，具有测量速度快、动态范围大、操作简便、重复性好等优点，现已成为全世界最流行的粒度测试仪器。
激光粒度仪作为一种新型的粒度测试仪器，已经在其它粉体加工与应用领域得到广泛的应用。
它的特点是测试速度快、重复性好、准确性好、操作简便。
对提高产品质量、降低能源消耗有着重要的意义。
2.2激光粒度仪的原理激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。
由于激光具有很好的单色性和极强的方向性，所以在没有阻碍的无限空间中激光将会照射到无穷远的地方，并且在传播过程中很少有发散的现象。
如图1所示。
图1，激光束在无阻碍状态下的传播示意图米氏散射理论表明，当光束遇到颗粒阻挡时，一部分光将发生散射现象，散射光的传播方向将与主光束的传播方向形成一个夹角θ，θ角的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。
即小角度(θ)的散射光是有大颗粒引起的；大角度(θ1)的散射光是由小颗粒引起的，如图2所示。
进一步研究表明，散射光的强度代表该粒径颗粒的数量。
这样，测量不同角度上的散射光的强度，就可以得到样品的粒度分布了。
图2，不同粒径的颗粒产生不同角度的散射光为了测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。
我们在光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，不同角度的散射光通过富氏透镜照射到多元光电探测器上时，光信号将被转换成电信号并传输到电脑中，通过专用软件对这些信号进行处理，就会准确地得到粒度分布了，如图3所示。
激光粒度分析仪原理
激光粒度分析仪原理
激光粒度分析仪用于测量固体颗粒的各种粒径，可以直接测量各种颗粒的尺寸，例如粮食、煤炭、矿石、化工原料、园林绿化装饰材料、造纸原料、建筑材料、工业产品等。
它采用了激光原理，不仅可以测量粒径，还可以测量粒度曲线，它能很好地反映物料的粒度性质。
激光粒度仪得工作原理是：用激光源从上向下发出激光束，使激光束穿过颗粒空间中的颗粒，由微处理机检测激光和颗粒交点，获取和统计颗粒的粒径和个数，最终得出颗粒粒度的分布情况并做出曲线图，从而得出粒径的最大最小值及对应的比例，以进行状况的分析。
激光粒度仪的优点是，测量粒径的精度高，而且呈现粒度分布曲线准确，获取粒径曲线相对容易，可作轻量级或台式仪器使用，易于携带，尤其是用来测量细小颗粒，它有得天独厚的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JL9200型
激光粒度仪功能简介
JL9200型激光粒度分析仪是通过测量颗粒群的 散射谱经计算机进行数据处理来分析其颗粒粒度分布 的。它可以用来测量各种固态颗粒，测量雾、气泡及 任何二相悬浮颗粒状物质的粒度分布以及运动颗粒群 的粒度分布。
仪器具有超声、搅拌的样品分散系统，测量范围 广，分辨能力强，自动化程度高，操作方便，测试速 度快，测量结果准确、可靠、重复性好。
基本特点
• 1． 仪器采用先进的成型工艺，使仪器的结构紧 凑合理，外形美观大方，使用维护方便；采用最 新的抗干扰技术，使仪器的电气稳定性更好，故 障率更低。
• 2． 本系统提供微量样品池和循环泵两种进样方 式，可以根据需要选择一种或两种进样方式的配 置，两种进样方式的转换方便快捷。
• 3． 为满足不同样品的测试和对比的需要，数据 处理方法有米氏散射与弗朗和费衍射两理方法和分布模型。
颗粒－等效粒径
粒度测试中的典型数据
激光法粒度测试原理
激光粒度分析仪结构原理
性能指标
• 1. 测试范围：0.1μm—340μm。 • 2. 进样方式：微量样品池式和循环泵式。 • 3. 重复性误差：小于1%(标样D50相对偏差) • 4. 测试时间：一般2-3min/次。 • 5. 仪器净重32kg；体积660×280×290mm；
功率180w；电压220V 。
测试对象
• 1. 各种非金属粉：如重钙、轻钙、滑石粉、 高岭土、石墨、硅灰石、水镁石、重晶石、云母 粉、膨润土、硅藻土、黏土等。
• 2. 各种金属粉：如铝粉、锌粉、钼粉、钨粉、 镁粉、铜粉以及稀土金属粉、合金粉等。
• 3. 其它粉体：如催化剂、水泥、磨料、医药、 农药、食品、涂料、染料、荧光粉、河流泥沙、 陶瓷原料、各种乳浊液等。
• 7. 具有中英、文六种不同的报告单格式，内容包括累 计粒度分布数据与曲线、区间粒度分布数据与直方图、典 型粒径值如D3、 D10、,D25、,D50、,D75、,D84、,D90、,D97、,D98等。 报告单的格式、色彩、字体可以根据需要任意编辑。
精品课件！
精品课件！
基本特点
• 4． 采用串行数据传输方式，可以方便地与各种笔台式电 脑、记本电脑连接组成粒度测试系统，彻底告别了传统的 板卡连接方式。
• 6. 独特设计的具有76个探测器的光电探测器阵列，使 仪器的分辨率更高；测试软件界面友好、操作简便。具有 结果存储、查询、比较、合并、编辑、删除、帮助等功能 功能。
