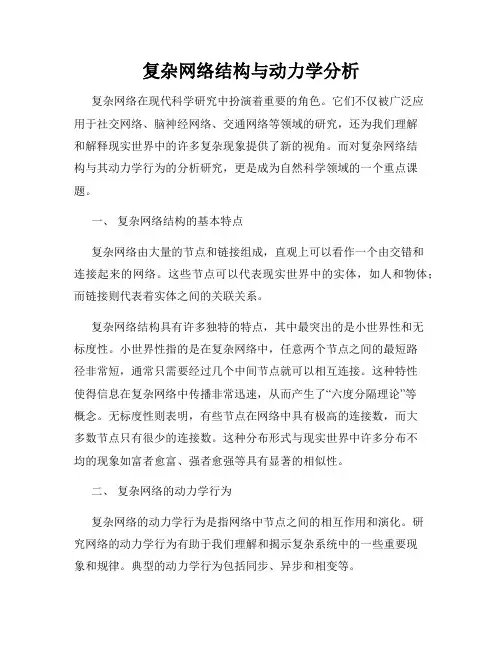

复杂网络结构与动力学分析
复杂网络结构与动力学分析复杂网络在现代科学研究中扮演着重要的角色。
它们不仅被广泛应用于社交网络、脑神经网络、交通网络等领域的研究，还为我们理解和解释现实世界中的许多复杂现象提供了新的视角。
而对复杂网络结构与其动力学行为的分析研究，更是成为自然科学领域的一个重点课题。
一、复杂网络结构的基本特点复杂网络由大量的节点和链接组成，直观上可以看作一个由交错和连接起来的网络。
这些节点可以代表现实世界中的实体，如人和物体；而链接则代表着实体之间的关联关系。
复杂网络结构具有许多独特的特点，其中最突出的是小世界性和无标度性。
小世界性指的是在复杂网络中，任意两个节点之间的最短路径非常短，通常只需要经过几个中间节点就可以相互连接。
这种特性使得信息在复杂网络中传播非常迅速，从而产生了“六度分隔理论”等概念。
无标度性则表明，有些节点在网络中具有极高的连接数，而大多数节点只有很少的连接数。
这种分布形式与现实世界中许多分布不均的现象如富者愈富、强者愈强等具有显著的相似性。
二、复杂网络的动力学行为复杂网络的动力学行为是指网络中节点之间的相互作用和演化。
研究网络的动力学行为有助于我们理解和揭示复杂系统中的一些重要现象和规律。
典型的动力学行为包括同步、异步和相变等。
同步是指网络中的节点在演化过程中，相互之间的状态趋于一致。
这种集体性的行为在许多实际应用中十分常见，如心脏细胞之间的同步跳动。
异步则相反，节点之间的状态是不一致的。
相变则是指在一定条件下，网络的状态会发生突变，从而引发新的动力学行为。
例如，在疾病传播的研究中，随着感染率的变化，整个网络系统可能突然从无疫态转变为流行态。
三、复杂网络结构与动力学的关联复杂网络结构与其动力学行为之间存在密切的关联。
网络结构的特征会直接影响到系统的动力学行为。
例如，节点之间链接的多少和分布模式会影响到同步的发生和传播。
在一个稳定的网络中，同步可能很难实现，而在具有小世界和无标度结构的网络中，同步往往更容易发生。
复杂网络的动力学研究
复杂网络的动力学研究随着网络技术的日益发展，网络系统正变得愈加复杂。
网络中的节点和连接不仅数量庞大，而且还存在着各种不稳定和随机性，使得其行为表现出各种复杂特征。
复杂网络动力学研究就是对这些复杂网络系统进行研究和探索的学科。
一、复杂网络概述复杂网络是指由大量节点和连接组成的网络系统，其拓扑结构分布无序、随机，并且存在着较强的动态变化性和性能异质性。
复杂网络系统包括社交网络、交通网络和生物网络等。
在复杂网络中，每个节点代表一个实体，连接表示实体之间的关系。
复杂网络中的节点和连接数量可以是任意的，拓扑结构可以是随机的、规则的、分形的、层次的或具有自相似性的。
二、复杂网络动力学复杂网络动力学是研究复杂网络系统中的节点之间以及节点与连接之间的相互作用和大规模行为规律的学科。
在这个领域中，人们关注的是如何描述和预测网络中各个节点的运动、状态和发展趋势，以及分析网络中节点之间以及节点与连接之间的相互作用。
网络中的动力学模型通常包括节点动力学模型和连接动力学模型。
在节点动力学模型中，每个节点的状态和行为受到其邻居节点和外部输入的影响。
连接动力学模型描述了连接的动态演化和改变。
三、复杂网络动力学研究现状在复杂网络动力学研究领域中，人们尝试建立各种数学模型和理论，以分析和预测复杂网络的行为。
其中，著名的模型包括：1. 随机网络模型：基于随机化方法建立的复杂网络模型，包括随机图、随机网络等。
2. 小世界网络模型：模拟现实社交网络的经验法则建立的模型，包括沃茨-斯特罗格兹模型等。
3. 无标度网络模型：与生物网络的拓扑结构相似的复杂网络模型，包括巴拉巴西-阿尔伯特模型等。
此外，人们还研究了复杂网络系统的同步现象、群体行为、稳定性和控制策略等方面的问题。
在这些研究中，人们使用复杂网络动力学模型和数学方法，以及计算机仿真和实验研究等手段进行分析。
四、复杂网络动力学的应用复杂网络动力学已经被广泛应用于各个领域，包括社交网络、物理学、化学、生物学、交通运输和互联网等。
复杂网络结构及动力学模型研究与应用
复杂网络结构及动力学模型研究与应用概述：复杂网络结构及动力学模型是计算机科学与应用数学领域中的重要研究方向，近年来受到广泛关注。
本文将介绍复杂网络的基本概念、典型结构以及常用的动力学模型，并重点探讨其在现实生活中的应用。
一、复杂网络的概念与特征复杂网络是由大量节点和连接节点的边所构成的网络结构，它具有以下几个重要特征：1. 尺度无关性：复杂网络的节点度数分布呈幂律分布，即存在少量节点具有极高的连接度。
2. 小世界性：任意两个节点之间的平均最短路径长度较短，网络具有快速的信息传播能力。
3. 聚类特性：网络中的节点倾向于形成聚类，即存在多个密集连接的子群。
二、复杂网络的典型结构1. 随机网络：节点之间的连接随机分布，节点度数呈高斯分布。
2. 规则网络：节点之间的连接按照固定的规则形成，例如正方形晶格、环形结构等。
3. 无标度网络：节点度数分布呈幂律分布，少数节点具有极高的度数。
三、常用的动力学模型1. 随机游走模型：节点按照一定概率随机地选择与之相连的节点进行信息传递。
2. 光波传播模型：模拟信息在复杂网络中的传播过程，节点之间的边具有传播概率，节点接收到信息后可能以一定的概率继续传播。
3. 病毒传播模型：模拟疾病在人群中的传播过程，节点之间的边表示人与人之间的接触关系，节点可能具有感染病毒的概率，疾病传播具有阈值效应。
四、复杂网络在现实生活中的应用1. 社交网络分析：借助复杂网络理论，可以研究社交网络中的信息传播、群体行为等。
例如，利用动力学模型可以预测疾病在社交网络中的传播趋势，从而制定有效的防控策略。
2. 物流网络优化：将物流系统中的节点与边抽象为复杂网络结构，可以利用复杂网络模型优化物流运输路径以及货物分配策略，提高物流效率。
3. 金融风险管理：通过构建金融网络模型，可以研究金融系统中的风险传播和系统性风险。
借助动力学模型，可以模拟金融市场的波动、投资者行为以及系统性风险的爆发。
五、研究挑战与展望复杂网络与动力学模型的研究仍面临一些挑战，例如难以准确地刻画真实系统中的复杂网络特征，设计适用于不同领域的动力学模型等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“计算机辅助动力学分析”第五讲——基于复杂模型的系统分析和设计技术主讲：何闻（hewens@）2008年冬季现代制造工程研究所2008-12-19现代制造工程研究所内容提要高阶系统的建模 高阶系统的分析 高阶系统的设计 有限元技术及其应用2008-12-19现代制造工程研究所1 高阶系统的建模（1）高阶系统的定义具有一个以上变量定义的动态系统称为高阶系统。
微分方程的阶次大于2。
高阶系统通常采用微分方程组来表示。
2008-12-19现代制造工程研究所1 高阶系统的建模（2）例1：电机和泵如图所示，一台电机拖动一台液压泵运转。
连接轴具有刚度系数，而泵内流体具有阻尼；为电机转子的转动惯量；为泵中旋转部件的转动惯量。
输入系统扭矩作用在转动惯量上，而连接轴作用在的扭矩为，同时作用在上，阻尼也作用在上，试建立系统的模型。
K D 1J 2J a T 1J 1J k T k T 2J D 2J2008-12-19现代制造工程研究所1 高阶系统的建模（3）解：分别对和进行受力分析，并根据牛顿第二定律，有1J 2J )(2111θθθ−−=−=K T T T J a k a 和22122)(θθθθ D K T T J d k −−=−=整理后，有⎩⎨⎧=+−+=−+0212222111θθθθθθθK K D J T K K J a1L11112008-12-19现代制造工程研究所2 高阶系统的分析（1）分析的最有效方法——拉氏变换法采用拉氏变换将微分方程组化为代数方程组。
采用克莱姆法则求解代数方程组。
根据反拉氏变换求得最后解。
2008-12-19现代制造工程研究所2 高阶系统的分析（2）例1：电机和泵（续解）⎩⎨⎧=+−+=−+0212222111θθθθθθθK K D J T K K J a系统模型为（微分方程组）假设系统初始条件0，方程两边拉氏变换，得到：⎩⎨⎧=Θ+++Θ−=Θ−Θ+0)()()(22212121K Ds s J K s T K K s J a2 高阶系统的分析（3）2 高阶系统的分析（4）2 高阶系统的分析（5）2 高阶系统的分析（6）2 高阶系统的分析（7）2 高阶系统的分析（8）2008-12-19现代制造工程研究所3 高阶系统的设计（1）例：往复式压缩机的动力吸振器空调的往复式压缩机由四只隔振器支撑着，如图所示。
这样可以减少其振动向周围环境的传播。
已知泵的转速为600rpm ，现发现系统自身振动较强烈，试设计装置，使系统振幅降低。
设电机转速变化的幅值为10%。
已知：kg 1=P M kg91=M N/m108.24×=K 0≈D3 高阶系统的设计（2）3 高阶系统的设计（3）2008-12-19现代制造工程研究所3 高阶系统的设计（4）(3)动力吸振器数学模型。
⎩⎨⎧=−+=−++0)()()(12222212111x x K x M t F x x K x K x M 假设系统初始条件0，方程两边拉氏变换，得到：⎩⎨⎧=++−=−++0)()()(222212221212X K s M X K s F X K X K K Ms3 高阶系统的设计（5）2008-12-19现代制造工程研究所3 高阶系统的设计（6）(5)动力吸振器的频率特性曲线3 高阶系统的设计（7）2008-12-19现代制造工程研究所4 有限元技术及其应用有限元的基本概念有限元的发展简史典型有限元法的实施步骤 ANSYS 及其应用2008-12-19现代制造工程研究所4.1 有限元的基本概念有限元方法（Finite Element Method ）的基本思想是将结构离散化，用有限个容易分析的单元来表示复杂的对象，单元之间通过有限个节点相互连接，然后根据变形协调条件综合求解。
由于单元的数目是有限的，节点的数目也是有限的，所以称为有限元法。
这种方法灵活性很大，只要改变单元的数目，就可以使解的精确度改变，得到与真实情况无限接近的解。
有限元方法的基本理论要用到数学、力学方面的各种知识。
2008-12-19现代制造工程研究所4.2 有限元的发展简史1943年，Courant 首先提出了“单元”的概念。
20世纪50年代初，有限元法作为处理固体力学问题的方法而提出。
1945年-1955年，Argyris 等人在结构矩阵分析方面取得很大进展。
1956年，Turner 、Clough 等人把钢架位移法的思路推广应用到弹性力学平面问题。
1960年，Clough 首先把这种方法称为“有限元法”。
20世纪50年代末60年代初，我国的计算数学家冯康（1920-1993）独立于西方创造了有限元法——基于变分原理的差分格式。
2008-12-19现代制造工程研究所4.3 典型有限元法的实施步骤以弹性力学问题位移法为例进行说明。
将连续的求解域离散为由虚拟的线或面构成的有限个“单元”的组合体。
“单元”之间由边界上的结点相互连接，而结点的位移为基本未知量。
利用结点未知量，选择一组插值函数唯一地定义每个单元相应物理场（应力、位移和应变等）。
将各种类型的载荷变换为只作用在结点上的等效载荷。
并建立基本未知量和等效载荷之间的基本方程。
求解基本方程，得到基本未知量的解答。
2008-12-19现代制造工程研究所4.4 ANSYS 及其应用ANSYS 简介ANSYS 的发展历史ANSYS 的组成和特点ANSYS 的功能 ANSYS 的应用实例2008-12-19现代制造工程研究所4.4.1 ANSYS 简介ANSYS(ANalysis SYStem)是一种融结构、热、流体、电磁和声学于一体的大型CAE 通用有限元分析软件。
该软件可在大多数计算机（PC 、工作站或巨型计算机）及操作系统（如Windows 、UNIX 、Linux 等）。
ANSYS 的计算流体动力学（CFD ）功能是第一个，也是唯一一个包括多物理场分析功能的软件。
4.4.2 ANSYS2008-12-19现代制造工程研究所4.4.3 ANSYS 的组成和特点ANSYS 的组成前处理模块 求解模块后处理模块ANSYS 的特点可实现多场及多场耦合功能。
具有流场优化功能的CFD 软件。
最早采用并行计算技术的FEA 软件。
具有良好的用户开发环境，等等。
2008-12-19现代制造工程研究所4.4.4 ANSYS 的功能结构静力分析 结构动力学分析 结构非线性分析 动力学分析 热分析 电磁场分析计算流体动力学分析 声场分析压电分析2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（1）例1 静态应力分析。
在操作一把钢制内六角扳手(具体尺寸见图) 时，在其末端施加100 N 的拧紧力，同时又有20 N 的向下压力情况下，扳手内部的应力情况及变形情况。
已知钢的弹性模量：Pa1007.211×=E2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（2）计算结果：2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（3）例2 结构模态分析。
假设模型飞机机翼沿长度方向各参数均匀分布，横截面见图；其一端固支（固定在机身上），另一端自由。
机翼采用聚乙烯材料，具体参数为：(1)弹性模量为38x103psi ；(2)泊松比为0.3；(3)密度为8.3e-5 lb-sec 2/in42008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（4）Hz9.121=f Hz0.612=f Hz2.823=f Hz6.1274=f 计算结果2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（5）例3 温度场分析。
这个例子用来模拟铸钢与沙模之间热交换过程中温度的变化过程。
铸模为一个L 形的沙模，外形尺寸见图。
仅研究沿沙模长度方向的中间断面，可视为2维情形，考虑到对称性，仅研究模型的下半部分。
2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（6）计算结果2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（7）例4 流场分析。
这个例子用来分析重力场下的对流换热问题，如图所示。
传热通道截面尺寸为0.03m x 0.03m;重力加速度为9.81 m/s 2。
左墙温度始终保持在320K;右墙温度始终保持在280K。
2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（8）计算结果温度场流场2008-12-19现代制造工程研究所4.4.5 ANSYS 的应用实例（9）例5 电路分析。
2008-12-19现代制造工程研究所完。
