ZXJ10(V10)交换机模块间通讯处理
ZXJ10(V10)交换机模块间通讯处理
ZXJ10(V10)交换机是一种大型局用交换机，其处围模块数可达62个模块，总容量超过50万线。
这样一个庞大的交换系统，为保证系统的正常运行，尤其是各模块间的通讯畅通，就必须有一种安全、稳定的通讯系统。
ZXJ10(V10)交换机采用安全、可靠的HDLC通讯方式，保证系统能够长时间地稳定运行。
一、模块间通讯通路的建立。
（一）、物理通路的建立：
如下图所示：
MP和COMM（MPMP）板间通过后背板上的总线相连，MP级的DSNI板完成COMM板上平衡2M数据流至NET板差分2M数据流的转换，通讯时隙在T网上通过半固定连接桥接至FBI板或SP级的DSNI板，再通过DT/ODT连至PSM或RSM的相应时隙。
（二）、数据配置
数据配置实质上是半固定接续的建立过程，即将各单板上的2M或8M时隙中取8个时隙，每4个时隙构成一个超信道，这些时隙在经过半固定接续后，将中心网的MP
和处围模块的MP连接起来，从而建立起各模块间数据传送的通道。
模块间通讯数据的配置涉及以下几个方面：
1、中心网的配置
中心网的配置主要完成9#、10#平面至1#平面的半固定连接，这一部分实际包括了9、10两网和1~4平面的所有连接，也就是将2#模块和1#模块连接起来。
具体配置详见有关文档。
这一部分配置好后，即打通了远端DT/ODT至中心网1#平面的连接
2、外围模块至中心网的组网配置
完成外围模块至中心网的半固定连接，有二种方法：一是通过DT连接，二是通过ODT/ODRV方式连接。
A、通过DT相连，这种方法是一种较常见的方法。
这只需选定DT上PCM的8个时隙
和T网的半固定连接对应起来即可，这8个时隙可放于同一个PCM，也可每4个
一组（一个超信道），分位于两个PCM上（推荐）；
B、通过ODT相连，一般用于中心架和A型近端间的连接，此时通讯时隙已固定在
第15HW，具体连接方法可见相关文档。
二、问题处理。
模块间通讯一般有两种问题：一种是模块间通讯阻断，从而造成模块间的各种数据传送均告失败；一种为模块间通讯不畅，其后果为模块间电话不通，文件管理系统不正常，但模块间通讯未完全中断。
（一）、模块间通讯阻断。
1、现象：后台告警有“模块间阻断”告警消息，后台不可见该模块数据或消息。
MONIPROJ中通讯链路断。
2、故障分析：在出现这一故障时，应冷静处理，逐步进行。
模块间通讯链路的建立如下（以SNM->RSM为例）：
SNM上MP<->COMM<->DSNI（MP）<->T网<->DSNI（SP）<->DT/ODT<->远端DT/ODRV<->DSNI（SP）<->T网<->DSNI（MP）<->COMM<->MP
查找步骤如下：
1、查看中心架至RSM间的传输中继是否好，这可通过查看后台告警中有无
对应该模块的中心架上PCM告警（走通讯时隙），或直接至机架前看对
应PCM灯是否长亮来辨别。
如是，则查看传输系统是否正常，中心架及
远端DT是否工作正常。
一般来说，对一个已正常运行一时间的系统来
说，传输出问题的可能较大。
2、如非中继问题，且更换对应DT板后，故障仍旧，则可考虑是否为对应
DSNI板（与DT相连）是否正常，DT和DSNI板间相连的HW线是否
好，这可通过更换正常的单板及HW线来辨别（在试验是否为DSNI故
障是，应只保留一块在机架上，另一块拔掉）。
如不能排除，则至下一步
3、主备T网倒换，倒换及至更换MP级DSNI板，排除T网及DSNI板的
故障，一般应可排除，此种情况应为DSNI板故障引起较多。
如仍不能
解决，则至下一步
4、复位对应通道上的COMM板，通过MONIPROJ观察通讯时隙是否可用，
解决可能由于COMM程序问题引起的通讯中止问题。
（一般来说不大可
能两块COMM均坏）
5、MP倒换，及MP复位，解决可能的MP内存问题，这一问题出现时，可
通过探针来观察其模块间数据是否存在且正确（R_mtree、R_tsmap
R_nerghbor、R_hwmap、R_hwset等表）。
6、若在上述步骤后均不能解决，则可考虑将该模块移至一正常使用的通道
上看是否正常，若正常，则为后背板（BCTRL）问题，如仍不行，则应
通知南研所开发人员复查软件问题。
注：若是在开局时发生上述故障，则应重点查DSNI板（MP级和SP级的跳
线或该板本身是否正常）
（二）、模块间通讯不畅
1、故障现象：告警后台无模块间通讯阻断消息，但电话已不可通；文件管理中对
MP的DATA目录观察时好时坏，时钟维护中可看到该模块号。
2、分析解决：一般来说，在发生上述现象时，通过MONIPROJ要看到对应该模
块的通道有CIC误码或有FRAMEDROP，且较为严重。
其中，CIC误码的产
生一般和传输系统有关联，因此应重点查和PCM直接相关的东西，如传输通
路、DT板、DSNI板，当然也可能和MPMP有关。
而对于FRAMEDROP错
来说一般需重点考虑时钟系统，在CIC误码大的情况下，也可能性产生这一
错。
三、MONIPROJ用法：
V10版机提供了一个可以观测前台通讯数据的工具：MONIPROJ，它主要用来观察前台当前通讯信道的半固定连接是否存在以及是否可用，信道上的通讯质量如何等，也可对模块内的各通讯板数据进行观察，还可以调试观察前台MP上有内存分配及使用情况。
熟练
的使用它，可迅速定位故障位置，达到事半功倍的效果。
在‘模块间BOARD数据’及‘模块间MP数据’两页中可对前台模块间的通讯数据进行观察，如图一至图四所示。
在‘模块间BOARD数据’页中，‘模块选择’表示需观察的模块，‘通信板选择’表示要观察模块上的COMM板位置，对A型机来说，COMM板是从右至左数，因而对于模块间的MPMP板而言，即只能是第五、六号通信板。
对B型机RSM/PSM来说，COMM板从左至右，一般13、14两槽位为模块间通讯板。
在中心架上，则只有1号模块上的COMM板为模块间通讯板（2号模块上13、14两槽位的MPMP板只用来和1号模块互通），共可插6对，由于每对COMM板上只有8个通道，因而中心架本身最大只可能带48个外围模块。
‘观察选项’选中‘基本状态’项，可观察选定通信板所连的模块及这条链路的通断情况，从‘通信板状态’项也可看该块通信板是否处于工作状态。
见图一所示。
图一、基本状态
选中‘收发记录’项，弹出如图二所示图。
在这项中，可观察某一选定信道的通讯质量，如是否有CIC误码等。
在正常情况下，链路当前状态应为1，表示链路已连接，链路通断计数及链路重发计数均应不变化且值应较小，收、发帧错误或丢弃计数均应无变化（点击刷新按钮），而收、发帧计数值应不断变化增加。
如出现收、发帧错误或丢弃较多，则此信道通讯质量下降，严重时将导致模块间通讯中断，即使不中断，也可能出现跨模块电话不通的故障。
图二收发记录
在观察到信道有误码或有丢弃帧后，可选取中‘线路状态’，以观察原因，如图三所示。
图三线路状态
选择需观察的通信板，点击‘数据刷新’按钮，若收或发的CIC值不停增加，则必为线路问题，应着重查传输系统（交换机侧主要是DT板），对CRC_NONINT也一样，对ABORT 则应看COMM板通信是否正常。
一般来说，如发上有CRC，则应查本端，若收上有，则应查对端。
也可以通过看模块间MP上数据来定位故障，如图四所示。
图四模块间MP数据
点击选中Record，弹出如图四所示界面，其中，模块号选发端，目的模块选收端模块。
点击数据刷新按钮，则应看到数据区有变化。
其中，MOUDLE指目的模块号，Txcount为发端所发数据的计数，TxAbort为发送丢弃项，若此项有变化，则应为发端COMM有问题OverLoad、TooLong、FrameDrop等均在线中有问题时产生，一般此时应有CRC误码。
应重点查时钟系统或传输部分。
End.。
中兴交换机ZXJ10功能单元及单板介绍
故障(红灯)：错误状态指示灯 主用(绿灯)：主用状态运行指示灯 备用(绿灯)：备用状态运行指示灯 •在上电复位时，运行灯快闪，停，再快闪，然后进入正常 时的均匀慢闪态； •当主备SP通信失败时，故障灯灭0.5s，亮0.5s闪烁。
三、PSM中继单元及单板介绍
2、指示灯：运行(绿灯)：正常运行指示灯 故障(红灯)：错误状态指示灯
DT1（绿灯）：第一路中继状态指示灯 DT2（绿灯）：第二路中继状态指示灯 DT3（绿灯）：第三路中继状态指示灯 DT4（绿灯）：第四路中继状态指示灯 DT1—DT4每一个灯代表一个子单元。若某个子单元没有 配数据或没有连中继线时 对应的灯是灭的，否则灯常亮 或闪烁。
单元结构图
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
P O W B
DD TT II
DD TT II
DD TT II
DD TT II
DD TT II
DD TT II
DD TT II
AA SS II GG
一、外围模块(PSM)介绍
1、 外围交换模块的主要功能
1） 完成本模块内部的用户之间的呼叫处理和话路交换； 2） 将本交换模块内部的用户和其他交换模块的用户之间
的呼叫的消息和话路接模块(PSM)介绍
PSM由以下基本单元组成： 用户单元 数字中继单元 模拟信令单元 主控单元 交换网单元 同步时钟单元
插不致损坏电源板本身或损坏其它任何电路板。POWERA 也可用在中继层和控制层供电。
ZXJ10(V10)交换机系统篇 6.V4.X接入V10.0
1.1.作PSM（近端）
在A型机的原配置的基础上每个模块作如下改动：
●原2块模块间通讯板MPMP换成2块COMA板；
●原2块驱动板NETD换成2块ODRV板，与ODT配对使用，接入B型机；
●更换MP主板2块，内存由16M换为64M
●改造时钟系统：
有两种方式可供选择，其中方式1中用SYZ板的成本较高（SYZ板约8000元，CKG 板大约1000元。
）
1)在A型PSM上增加2块SYZ板，保留原模块上的CKG板，增加2条ODRV至SYZ
的E8K电缆，增加2条SYZ至CKG的时钟电缆，增加2条CKG至ODRV的时钟电缆，都是2芯黑头电缆；
2)将CKG板更换为CKG9809, 增加2条ODRV至CKG的E8K电缆，增加2条CKG至
ODRV的电缆，都是2芯黑头电缆。
B型机侧在B型机的原配置的基础上作如下改动：
对每个接入的A型模块，B型机上需增加2块ODT，且增加2条ODT至A型机的ODRV的光缆2条(长度根据需要确定)。
如原有告警箱，无须再配B型机的告警箱，但告警箱上程序要更换。
1.2.作RSM
在原A型机配置的基础上作如下改动：
●原2块模块间通讯板MPMP换成2块COMA板；
●更换MP主板2块，内存由16M换为64M
作RSM时，不能有维护操作后台
此时B型机不做任何改动
另外，COMA还可配为7号或V5，配为7号时每板8条链路，配为V5时每板16条链路。
ZXJ10(V10)交换机维护篇 告警
后台告警系统1.1系统简介程控交换机投入运行后，必须集中监控它的整个运行状况，以便对交换机实时维护和修复。
这一功能是由告警系统来实现的。
1.1.1功能简介ZXJ10（V10.0）程控交换机后台告警系统具体可实现的功能如下：屏蔽或解屏蔽告警，设置环境告警条件；控制告警盘（可选）；动态显示机架图；实时显示和立即打印最新告警信息查询当前告警和历史告警和通知的内容；对各种查询结果可立即打印。
查询界面命令执行结果。
1.1.2结构简介告警系统的框架结构如图1.图1 告警系统的框架结构图第一部分：交换机前台告警系统的主要功能：及时地反映机架的运行状态；监测机架上各板位的状态，如发现问题及时地上报给后台告警系统；处理环境监控板等发送的信息、处理结果向后台告警系统转发；完成后台界面人机命令的执行及结果返回。
第二部分：服务器端告警系统的主要功能：存储历史告警；存储通知信息；存储屏蔽信息；存储调试信息；存储环境信息；存储配置信息；保证与交换机前台和后台客户端的同步，来自MP的消息及时转发给客户端；处理来自客户端的各种设置命令；控制告警盘（可选）。
第三部分：客户器端告警系统的主要功能：实时显示最新告警信息；立即打印最新告警信息；查询和打印当前告警内容；查询和打印历史告警内容；查询和打印通知信息；设定和解除告警屏蔽；环境告警条件设定，启动和关闭环境告警；对应于各级节点的信息显示、机架图的显示；人机命令的操作和运行结果的显示；控制告警盘（可选）。
第四部分：告警盘：告警盘为交换机运行告警的声光指示器，告警盘具有标准RJ45接口,把它和HUB相连,这样告警盘使用标准TCP/IP协议通过以太网接受局域网上MP或后台客户端服务器控制。
MP起动后就可控制告警盘，而客户端或服务器端需进行设置（在后台告警系统安装时会提示是否控制告警盘）。
MP控制告警盘时，告警盘显示的是该模块的告警状态，后台客户端或服务器控制告警盘时，告警盘显示的是整个交换局的告警状态。

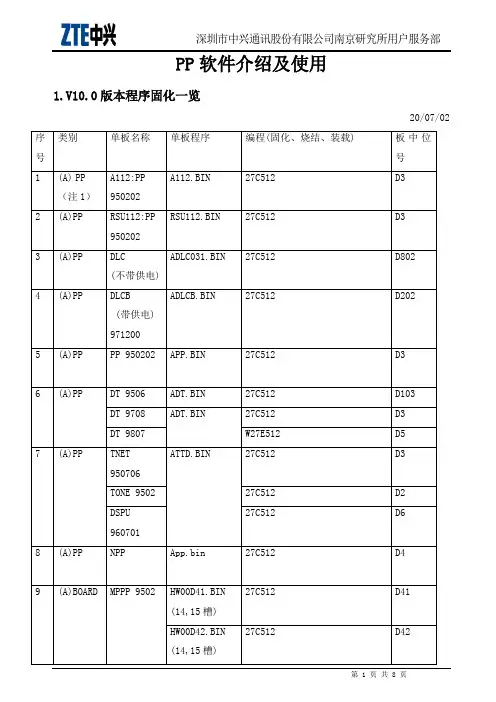

ZXJ10(V10)交换机 PP软件介绍及使用
PP软件介绍及使用1.V10.0版本程序固化一览13/04/282.A接B需要更换的程序APP0409.BIN : 不支持DT9708，DT9807 ，不支持模块间连接时隙交叉功能；不支持带TSLC的用户PP（含远端用户单元），不支持PPS，不支持NPP，不支持DSPU64 ，不支持模拟中继。
2.2.V10.0.203.01.6版本最新的V10.0.203.01.6版本将分为以下五部份：(1)APP.BIN：用于除远端用户单元及测试PP 外的用户PP ，支持普通PP，NPP。
支持SLC,FSLC,DSLC,各种模拟中继（载波2400，载波2600，环路，磁石，E&M， AB实线）；支持新TSLC （新TSLC指有C50的TSLC）的测试PP；(2)ADT.BIN：用于DT9506,DT9708,DT9807（注意：DT9708不支持30B+D，DT9506和DT9807,支持30B+D）；均支持随路，共路，V5，模块间连接；(3)ATTD.BIN：用于TNET,老TONE,DSPU32,DSPU64；TTD为TNET,TONE,DSPU的头一个字母的组合；其中DSPU32（只有一个C50）和DSPU64（有两个C50）均支持DTMF,MFC,TONE,CID，需视C50程序而配；(4)A112.BIN：用于仅带老TSLC （老TSLC指无C50的TSLC）的测试PP；(5)ARSUPP.BIN：用于远端用户单元PP，支持普通PP，NPP。
支持SLC, FSLC，DSLC,新老TSLC，不支持模拟中继；另：用于连接远端用户单元的母局侧的DT和远端用户单元侧的DT不用更换版本，仍用A型机程序。
2.3.AB兼容DT的灯的闪烁作如下更改：DT9506：刚上电时如通信好且已配数据类型，则红灯有规律闪烁5次，否则不闪。
此后不闪灯。
PCM有告警时才点亮红灯（常亮直至告警消失，以下同）；DT9708：如已配数据类型，则两个绿灯2秒闪烁一下，PCM有告警时才点亮红灯；DT9807：如已配数据类型，则两个绿灯100毫秒闪烁一下，PCM有告警时才点亮红灯；3.附注注1：版本目录安排：(A)PP、(B)PP 在版本目录的位置：$pp\(A)BOARD、(B)BOARD在版本目录的位置：$board\HARD 在版本目录的位置：$hard\其中$为版本根目录。

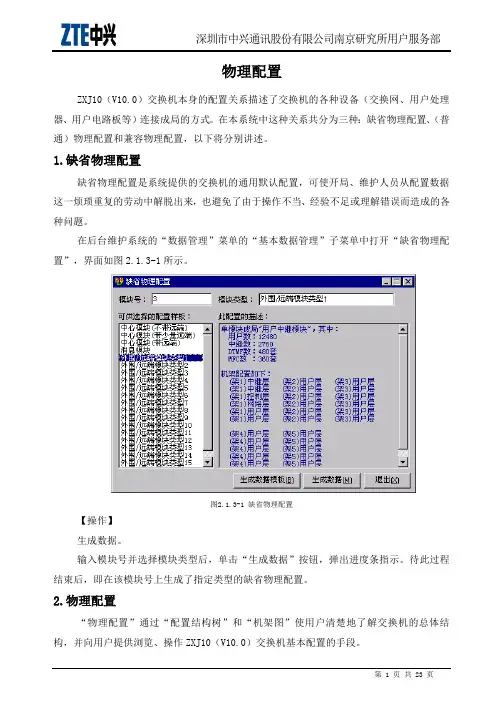

ZXJ10(V10)交换机开局篇 物理配置
物理配置ZXJ10（V10.0）交换机本身的配置关系描述了交换机的各种设备（交换网、用户处理器、用户电路板等）连接成局的方式。
在本系统中这种关系共分为三种：缺省物理配置、（普通）物理配置和兼容物理配置，以下将分别讲述。
1.缺省物理配置缺省物理配置是系统提供的交换机的通用默认配置，可使开局、维护人员从配置数据这一烦琐重复的劳动中解脱出来，也避免了由于操作不当、经验不足或理解错误而造成的各种问题。
在后台维护系统的“数据管理”菜单的“基本数据管理”子菜单中打开“缺省物理配置”，界面如图2.1.3-1所示。
图2.1.3-1 缺省物理配置【操作】生成数据。
输入模块号并选择模块类型后，单击“生成数据”按钮，弹出进度条指示。
待此过程结束后，即在该模块号上生成了指定类型的缺省物理配置。
2.物理配置“物理配置”通过“配置结构树”和“机架图”使用户清楚地了解交换机的总体结构，并向用户提供浏览、操作ZXJ10（V10.0）交换机基本配置的手段。
序相反。
用户在进行配置操作或删除操作时必须严格按照顺序进行。
增加或删除模块、机架或机框时，首先选择该对象的父对象，然后通过鼠标右键菜单或命令按钮来进行；而修改模块、机架或机框的属性或参数则通过其本身的对象本身的右键菜单或命令按钮来进行。
物理配置管理界面的主要功能有：浏览交换局的物理结构（模块、机架、机框、电路板的层次结构等）；修改交换机物理配置（例如增加、修改或删除模块、机架、机框、电路板等）；数据生成（根据用户要求，生成默认的物理配置等）。
2.1.交换机配置ZXJ10（V10.0）交换机由多个模块连接组成，配置什么样的交换模块及如何连接是交换机组网的首要问题。
模块管理主要包括模块的增加、删除和属性修改，操作中注意：增加模块必须指定模块的属性，若交换局是多模块局，则需在模块生成后修改其邻接模块属性。
删除模块必须在模块所属的机架删除以后方能进行。
模块生成后用户可以选择两种增加其他数据的方法：逐条地加入机架、机框、电路板。

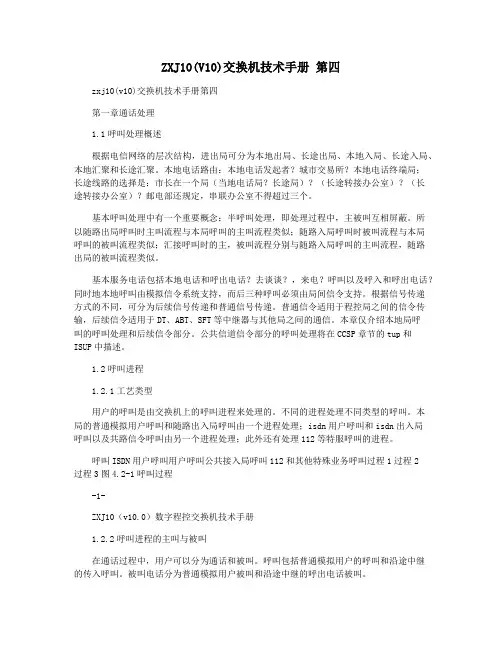

ZXJ10(V10)交换机技术手册 第四
