QTZ63塔吊基础施工方案
QTZ63(5510)塔吊专项施工方案
目录一、工程概况 (2)二、编制依据 (2)三、施工计划 (2)四、施工工艺技术 (4)五、施工安全保证措施 (16)六、劳动力计划 (19)七、计算书及附图 (20)一、工程概况本工程位于中山市火炬开发区大岭村，框架剪力墙结构，工程总建筑面积103413.14㎡，现拟建12栋16层建筑物，建筑高度均为52m，根据施工需要及工程现场实际情况，经项目部研究决定,分别在C-2栋外侧20/B—C轴处，A—3栋外侧4/B-C轴处各安装一台QTZ63（5510)塔吊，塔吊的中心距20轴和4轴线均为4.4m，安装高度分别为：70m、77m。
在整个塔吊安装、拆除期间，由公司安全处、项目部全程监督安装、拆除.二、编制依据1、张家港市天运建筑机械有限公司《QTZ63（5510）塔式起重机使用说明书》。
2、《“岭汇名轩”商住小区工程施工总平面布置图》3、GBJ17—88《钢结构设计规范》4、中国建筑工业出版社《简明结构吊装手册》5、中国建筑工业出版社《建筑机械工程师常用规范选》6、《建筑机械技术试验规程》7、GB5031—85《塔式起重机性能试验规范和要求》三、施工计划1、塔吊安、拆所需主要材料与设备计划：2、施工进度计划安排：⑴塔吊基础：2010年5月28日至6月12日完成；⑵塔机组装：2010年6月13日至6月21日完成（含第一道附墙）；⑶标准节顶升：按照主体结构施工进度统筹安排(含附墙的加设）；⑷塔机拆卸：装饰装修、屋面工程工程全面完工后组织拆卸。
四、施工工艺技术（一）塔式起重机的基本技术参数:1.性能表2.重量表(二）塔吊安装工艺流程及施工方法1、安装1.1安装前准备工作（1)清理现场，清除塔机安装区域的一切杂物，填平凹坑，以便汽车吊进场及拼装塔机各组件。
（2)工具准备.见机具表(3)装塔小组人员配备。
具有安装操作证的安装工人4~6人,电工1人,塔司1人，应熟悉本塔机的安装工艺。
（4）选择并架设塔机用电源，并注意电源容量，应满足塔机施工的要求。
QTZ63塔吊基础方案
QTZ63(5510)塔吊基础方案第一节塔吊选型及布置一、编制依据：1、QTZ63型塔机说明书。
2、根据勘察研究院《岩土工程勘察报告》的建设场地层划分。
3、设计图纸及施工组织设计中的总平面布置图。
二、地基、地质概况：1、根据塔机基础要求，土质承载力fak≥250kpa，压缩量Es≥15mpa。
三、塔吊性能：QTZ63塔式起重机起吊性能：①最大起重量：6吨②最大臂长：56米③独立高度：40米④工作幅度：2.5-55米⑤起升速度:80/40/20m/min ⑥回转速度:0～0.60r/min⑦变幅速度:44/22m/min ⑧顶升速度:0.40～0.70 m/min塔吊天然基础的计算书一. 参数信息塔吊型号: QTZ63 自重(包括压重):F1=450.80kN 最大起重荷载: F2=50.00kN 塔吊倾覆力距: M=500.00kN.m 塔吊起重高度: H=40.00m 塔身宽度: B=1.60m混凝土强度等级:C35 钢筋级别: Ⅲ级地基承载力特征值: 400.00kPa 基础最小宽度: Bc=6.00m 基础最小厚度: h=1.20m 基础埋深: D=4.95m 预埋件埋深: h=0.60m二. 基础最小尺寸计算基础的最小厚度取:H=1.20m基础的最小宽度取:Bc=6.00m三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:由于偏心距 e=M/(F+G)=882.00/(510.80+2160.00)=0.33≤B/6=1.00所以按小偏心计算，计算公式如下：当考虑附着时的基础设计值计算公式：式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=510.80kN；G──基础自重与基础上面的土的自重，G=25.0×B c×B c×H c+20.0×B c×B c×D =2160.00kN；B c──基础底面的宽度，取B c=6.00m；W──基础底面的抵抗矩，W=B c×B c×B c/6=36.00m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×630.00=882.00kN.m；经过计算得到:最大压力设计值 P max=1.2×(510.80+2160.00)/6.002+882.00/36.00=113.53kPa最小压力设计值 P min=1.2×(510.80+2160.00)/6.002-882.00/36.00=64.53kPa有附着的压力设计值 P k=1.2×(510.80+2160.00)/6.002=89.03kPa四. 地基基础承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
QTZ63塔吊基础方案
目录一、工程概况 (2)二、编制依据 (2)三、地基、地质概况 (2)四、塔吊性能 (2)五、塔吊基础承台顶面的竖向力和弯矩计算 (2)六、承台斜截面抗剪切计算 (4)七、桩承载力验算 (5)八、塔吊基础平面图、剖面图 (6)九、塔吊基础施工 (6)十、塔吊基础位置平面图 (10)QTZ63（QTZ5510）塔吊基础施工方案第一节塔吊选型及布置一、工程概况本工程为广中江高速公路附属房建—荷塘住宿区工程，项目总建筑面积约为㎡，地上1、2、5层，地下室\ 层，建筑地上高度米，属多层公共建筑，结构总高度米，主体结构形式为钢筋混凝土框架结构，建筑结构的合理使用年限为50年，结构抗震烈度为7度，建筑结构安全等级为二级。
本工程决定以塔吊作为垂直运输机械，采用塔吊QTZ63型号自升式塔式起重机，负责3栋宿舍楼、1栋办公综合楼、1栋收费雨棚垂直运输的覆盖，塔吊安装位置位于宿舍楼与办公综合楼之间（详见塔吊基础位置平面图）。
二、编制依据：1、QTZ63型塔机说明书。
2、根据勘察研究院《岩土工程勘察报告》的建设场地层划分。
基础持力层为人工填沙, 土质承载力在经过压实后fak≥220kpa.3、设计图纸及施工组织设计中的总平面布置图。
三、地基、地质概况：1、根据塔机基础要求，土质承载力fak≥200kpa，设计基础持力层为人工填沙，经压实处理后土质承载力fak≥220kpa，满足要求.压缩量Es≥15ｍpa。
四、塔吊性能：QTZ63塔式起重机起吊性能：①最大起重量：6吨②最大臂长：55米③独立高度：39米④工作幅度：米⑤起升速度:80/40/20m/min ⑥回转速度:0~min ⑦变幅速度:44/22m/min ⑧顶升速度:~ m/min五、塔吊基础承台顶面的竖向力和弯矩计算塔吊自重（包括压重）F1=，塔吊最大起重荷载F2=，作用于桩基承台顶面的竖向力F=×(F1+F2)=，塔吊倾覆力矩M=×=·m1. 桩顶竖向力的计算依据《建筑桩技术规范》（JGJ94-2008）的第条，在实际情况中x、y轴是随机变化的，所以取最不利情况计算。
QTZ63格构式塔吊基础专项方案( 含计算书)
第六章：格构柱式塔吊基础专项施工方案1.编制依据本工程地质勘察报告，塔吊安装使用说明书、《钢结构设计规范》（GB50017－2003）、《钢结构设计手册》（第三版）、《建筑结构静力计算手册》（第二版）、《结构荷载规范》（GB5009－2001）、《混凝土结构设计规范》（GB50010-2002）、《建筑桩基技术规范》（JGJ94－2008）、《建筑地基基础设计规范》（GB50007－2002）等。
2.塔吊基础方案2.1塔吊布置及基础概况本工程使用六台中联QTZ63（5610）塔吊，具体位位置详附图；塔吊初次自由起升高度35m<h0<40m，足以避开周边已有建筑物；塔吊最终高度约50m、60m、110m、120m，配套相应附墙件（详见塔吊安装专项方案）。
其中2#、3#塔吊基础采用格构式基础，结合桩基；2#、3#塔吊设置4根塔吊专用的基础桩，有效桩长度必须保证12m，（遇到溶洞桩加长）直径800mm，桩端进入本工程地质勘察报告所述○32岩层1m。
格构柱采用L140×14角钢作为主材，进入桩内3m，详见相应图纸。
地面塔吊承台采用C40混凝土配筋，厚度1.2m，长×宽=3.5m×3.5m。
桩顶标高146.7m，承台底标高152.00m。
详见后附塔吊基础施工图纸。
2.2塔吊专用基础桩涉及土层参数（引自地质勘查报告）表一序号名称h i(m) q sik(kPa) q pk(kPa) ψsi ψp1 粘土○21 5 68 1.02 质粘土○22 2 38 1.03 强风化白云质灰岩○314 160 1.04 中风化白云质灰岩○32 8.2 单轴饱和抗压强度的标准值47.2Mpa表二序号土层厚度h i(m) 重度γi(kN/m3) 极限侧阻(kPa) 压缩模量E i(MPa)1 5 19 68 5.92 2 18.1 38 3.63 4 26.2 1604 8.2 26.5 单轴饱和抗压强度的标准47.2Mpa2.3格构柱、格构式塔吊基础施工要求1、格构柱端锚入混凝土承台长度不小于450mm和1/3承台厚度；混凝土强度等级不小于C35；本工程定为格构柱端锚入混凝土承台长度700mm，混凝土强度等级C40。
QTZ63塔吊基础施工方案

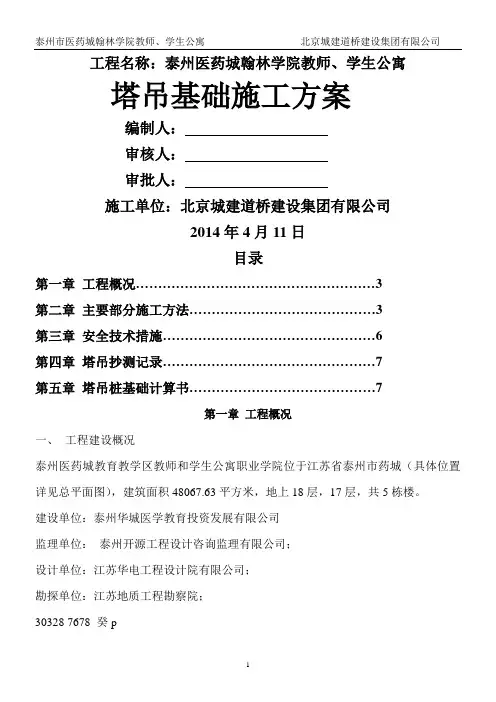

工程名称：泰州医药城翰林学院教师、学生公寓塔吊基础施工方案编制人：审核人：审批人：施工单位：北京城建道桥建设集团有限公司2014年4月11日目录第一章工程概况 (3)第二章主要部分施工方法 (3)第三章安全技术措施 (6)第四章塔吊抄测记录 (7)第五章塔吊桩基础计算书 (7)第一章工程概况一、工程建设概况泰州医药城教育教学区教师和学生公寓职业学院位于江苏省泰州市药城（具体位置详见总平面图），建筑面积48067.63平方米，地上18层，17层，共5栋楼。
建设单位：泰州华城医学教育投资发展有限公司监理单位：泰州开源工程设计咨询监理有限公司；设计单位：江苏华电工程设计院有限公司；勘探单位：江苏地质工程勘察院；30328 7678 癸p20589 506D 偭626309 66C5 曅G33091 8143 腃施工单位：北京城建道桥建设集团有限公司。
建筑物总高度为65.5米，因此选用QTZ63型号的塔式起重机，塔吊臂长58米。
根据厂家提供图纸编制施工方案。
二、塔吊概况工程计划采用QTZ63型塔吊，基础型式为板式基础，回转半径56m，最大起重量为6t，最小起重量为1.3t，出厂时间为2010年。
第二章主要部分施工方法一、土方工程1、施工场地地势平坦，故机械挖土从室外场地自然地面挖至基础底为7.3米，采用大开挖1：1放坡，塔吊基础高1200mm，长*宽=5000mm*5000mm，查地质勘查报告，得承载力达到：210kpa.，QTZ63型塔吊安装要求基础配重不得低于60T，因此本工程地耐力不能满足技术要求。
（塔吊位置及截面尺寸详见附图）。
塔吊基础需采用4根砼管桩，桩极限值根据场地岩土工程勘察报告书，j17取值，桩极限端阻力值参照计算软件中土层参数取值，桩总长20米，直径￠500，才能满足塔吊的荷载要求，及塔吊作业时的抗拔要求（见塔吊桩基础计算书）。
2、开挖土方后，复核标高尺寸，为防止地基扰动，土方应预留300mm厚，进行人工清理。

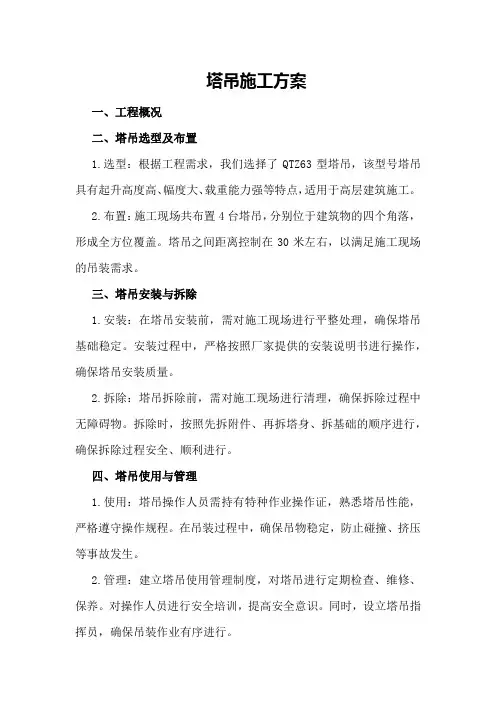

塔吊施工方案
塔吊施工方案一、工程概况二、塔吊选型及布置1.选型：根据工程需求，我们选择了QTZ63型塔吊，该型号塔吊具有起升高度高、幅度大、载重能力强等特点，适用于高层建筑施工。
2.布置：施工现场共布置4台塔吊，分别位于建筑物的四个角落，形成全方位覆盖。
塔吊之间距离控制在30米左右，以满足施工现场的吊装需求。
三、塔吊安装与拆除1.安装：在塔吊安装前，需对施工现场进行平整处理，确保塔吊基础稳定。
安装过程中，严格按照厂家提供的安装说明书进行操作，确保塔吊安装质量。
2.拆除：塔吊拆除前，需对施工现场进行清理，确保拆除过程中无障碍物。
拆除时，按照先拆附件、再拆塔身、拆基础的顺序进行，确保拆除过程安全、顺利进行。
四、塔吊使用与管理1.使用：塔吊操作人员需持有特种作业操作证，熟悉塔吊性能，严格遵守操作规程。
在吊装过程中，确保吊物稳定，防止碰撞、挤压等事故发生。
2.管理：建立塔吊使用管理制度，对塔吊进行定期检查、维修、保养。
对操作人员进行安全培训，提高安全意识。
同时，设立塔吊指挥员，确保吊装作业有序进行。
五、安全防护措施1.施工现场设置安全防护网，防止高空坠落事故发生。
2.塔吊基础周围设置警示标志，提醒施工现场人员注意安全。
3.塔吊操作室配备通讯设备，确保与施工现场其他人员保持联系。
4.施工现场设置消防器材，定期进行消防检查，确保消防设施正常运行。
5.对施工现场人员进行安全帽、安全带等个人防护装备的佩戴，提高安全防护能力。
六、应急预案1.成立塔吊应急指挥部，明确各部门职责。
2.制定塔吊事故应急预案，包括事故报警、现场救援、事故调查等内容。
3.定期组织塔吊事故应急演练，提高应对事故的能力。
4.建立塔吊事故档案，对事故原因进行分析，防止类似事故再次发生。
七、施工进度与质量保障1.制定详细的施工进度计划，确保塔吊施工与整体施工进度相协调。
2.对塔吊施工人员进行技能培训，提高施工质量。
3.设立质量监管部门，对塔吊施工过程进行全程监控，确保施工质量。
QTZ63(5510)塔吊基础设计方案4
QTZ63(5510)塔吊基础设计方案一、方案编制依据1、广州番禺南粤勘察设计有限公司堪察的《岩土工程堪察报告》。
2、我司为本设计所进行的现场堪察。
3、《建筑施工手册》（第四版）。
4、佛山市南海高达建筑机械有限公司QTZ63(5510)塔式起重机使用说明书。
二、塔吊布置根据总体施工部署和施工现场总平面布置规划，本1#塔吊设置在银辉酒店主楼5轴交D-E轴处。
三、塔吊基础的确定本1#塔吊拟选用4500*4500*1400的塔吊基础，塔吊的自由高故为55m，根据塔吊说明书所提供的数据显示需要的地基承载力设计值为20t/m2。
塔吊基础持力层地基拟采用桩基础，桩基选用型号用相同桩径的4根￠400预应力管桩，单桩承载力为1200KN，桩基础承台尺寸为4500*4500*1400。
四、桩基设计1、承台尺寸1#塔吊承台尺寸为4500*4500*1400。
2、桩基承台混凝土等级C25，钢筋选用Ⅱ级，f y=310N/mm2，具体配筋与塔吊说明书相同。
3、桩基承台构造要求：承台最小宽度不应小于500m，承台边缘至桩中心的距离不宜小于桩的直径或边长，且边缘挑出部分不应小于150mm（详见建筑桩基技术规范JGJ94-94）。
本1#塔吊布置如附图五、桩基承载力验算一. 参数信息塔吊型号: 佛山市南海高达建筑机械有限公司生产QTZ63,自重(包括压重)F1=450.80kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=630.00kN.m,塔吊起重高度H=55.00m,塔身宽度B=2.5m混凝土强度:C25,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=4.50m 桩直径或方桩边长 d=0.50m,桩间距a=3.50m,承台厚度Hc=1.40m 基础埋深D=1.50m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=450.80kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=612.96kN塔吊的倾覆力矩 M=1.4×630.00=882.00kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
改扩建工程QTZ63塔吊施工方案
目录1.工程概况 (2)2.塔吊施工方案 (2)2.1机械设备选用 (2)2.2平面布置及场地情况 (2)2.3塔机的主要参数 (2)2.4塔吊基础 (3)2.5塔吊的安装 (3)2.6 塔吊拆除 (3)2.6.1施工准备 (8)2.6.2塔机拆卸的工艺流程 (8)2.7施工安全措施 (9)2.8安全、技术注意事项 (10)3.塔吊安全验算 (11)4.附图：塔吊平面图、塔吊基础图 (13)1、工程概况本工程项目原建筑始建于1996年，为一幢十四层的办公写字楼，层高为地下一层3.7米，地上一和二层4.5米，三至十四层3.5米。
本工程在满足规划及对原建筑加固的前提下，在原主塔楼的基础上，新加建六个标准层（层高3.5米）。
建筑基地面积3884平方米；层数：20层（原有建筑14层，加建6层）；加层后建筑总高度74.5米；建筑面积：约为15975.4平方米（原有建筑面积为11236.3平方米，新增建筑面积4739.1平方米，含保温层面积106.5平方米，以规划部门最终核定为准）；结构类型：框架-核心筒结构。
2、塔吊施工方案本施工方案根据GB10057《塔式起重机》、JGJ33-2001《建筑机械使用安全技术规范》、（JG/T100-99）《塔式起重机操作使用规程》、（GB6067-85）《起重机安全规程》、GB5082-85《起重吊运指挥信号》和GB5144-94《塔式起重机安全规程》、设计施工图纸（包括总平面图）、施工组织设计的要求进行编制。
2.1、机械设备选用根据工程的实际情况及现场条件，选用1台QTZ63的塔吊进行施工。
2.2、平面布置及场地情况行政楼塔吊设在西侧，距建筑物15米处。
根据现场勘察，塔吊基础为道路路面，地基承载力设计值为80Kpa，确定塔吊基础底绝对标高为路面。
塔吊的平面布置详见塔吊平面布置图。
2.3、塔机的主要参数塔机安装类型：附墙式。
最大起重量：6T，起重臂长度55米处（现场使用时取50米），额定起重量为1.02T。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QTZ63型塔式起重机基础施工方案
一、工程概况：
本工程位于亭卫公路月工路 ,场地较为平整；经我公司研究决定采用两台QTZ63型自升式塔式起重机，以确保工程垂直及水平运输的需要。
二、塔基基础：
2.1基础类型
1、根据业主提供详细地质勘察资料，基础持力层取二类土。
承台满足塔吊基础结构，承台板厚1.35米,承台尺寸为5.0M×5.0M,砼标号为C35 承台基础作为塔吊基础，其尺寸 5.0×5.0×1.35,基础砼强度等级为C35,基础结构配筋见附图。
2、根据上海市有关针对塔吊基础的强制性条文，为增大地基的承载力，塔吊基础下采用4根KFZ-AB 400(240)-12M的预应力方桩进行加强处理，桩距为3M，填芯钢筋采用4Φ20主筋、箍筋Φ8@150，插入桩芯内1500，灌注C35砼，主筋锚入基础内700，桩顶嵌入承台内100，以满足钢筋锚固及地基处理规范要求。
三、基础施工方案
1．定位放线
根据设计图纸对塔吊基础进行定位，根据现场勘察塔吊的最有利的位置应放置在 7/E 外轴处，中心距 E 轴 4.8 米处，用经纬仪定位放线放出基槽灰线。
2.基槽开控
由于基槽土方方量大，采用机械开挖人工清理，基槽宽为6500ｍｍ、深度为1.0ｍ，故不需要放坡。
挖槽过程中，随时用钢巻尺对基槽宽度进行检查，不够时及时修整。
用水平仪测量槽底标高，最后再进行侧面和底槽的修整，以便下道工序施工。
3.钢筋绑扎
根据设计要求塔吊基础采用ф18@180的双层双向钢筋网片，马凳采用ф18钢筋1M高，间距1M。
4、螺丝予埋
塔吊安装时予埋螺丝的精确度要求很高，所以在予埋过程中，用木模开孔固定进行定位，用水平仪对螺丝的标高进行控制。
5.砼浇筑
砼标号为C35，浇筑时，先将振动棒放入基槽中，在慢慢放入砼，振捣时间要充分，保证砼的密实度。
连续作业分批浇筑到顶。
最后用木抹子压实、抹平表面不得有松散，砼浇筑完12小时内，对砼用麻包加以覆盖，并浇水养护。
