CAD 导入和导出坐标步骤详细说明
CAD坐标批量导出入方法
3.标准横断的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
（二）编辑左侧板块输入 主板块的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
5.重命名文件 把“csv”后缀改成“dat”
6.打开cass 点击“绘图处理”“展野外测点点号”选择保存好的文件 打开 完成
交点法数据输入
1.平曲线参数
例：（一）新建工程选择“交点法”点击曲线参数设置
1.在桌面新建一个Excel文件进入点“文件”“打开” 打开要导入点的文件
2.出现一个导入导向对话框，点“下一步”把“Tab键”改成“逗号”完成
3.把导好的x轴y轴坐标互换位置（x轴在前 y在后）完成后点“另存为” 下面文件类型选择“csv逗号分隔”保存
4.打开保存好的文件 在坐标前面插入一列空白格 保存退出
5.要导的点都点好了 回车结束
6.回到桌面 选择到出点的文件点重命名 选择后缀名“dat”改成“csv”
7.进入csv文件 把x轴y轴调换位置 点击保存
8.回到桌面把保存好的“csv”后缀文件改成“txt” 完成
CAD坐标批量导入
CAD坐标批量导出
1.单击cass工具栏中的“工程应用”
2.选择“指定点生成数据”
3.弹出保存文件选择桌面，自定义名称
4.选择要导出的点，地物代码回车、高程（可以输入高程数据，不要的可以回车）回车、点号回车（可自定义点号标记）然后选择下的一点重复 以上操作
（二）插入起始点 “开始里程”、X轴坐标、Y轴坐标
（三）编辑交点 输入交点编号“编号200”、“半径15000”、交点的X轴坐标、Y轴坐标
（四）有几个交点 同上操作全部插入
（五）编辑“终点”输入终点的X轴坐标、Y轴坐标
CAD文件的数据导入和导出技巧
CAD文件的数据导入和导出技巧以CAD文件的数据导入和导出技巧为题，以下是一篇1500字左右的高质量文章。
CAD文件是计算机辅助设计的常用文件格式，广泛应用于工程设计、建筑设计、电子设计等领域。
在设计过程中，常常需要将CAD文件导入到其他软件中进行进一步的处理，或者将其他软件中的数据导入到CAD软件中进行设计。
本文将介绍一些CAD文件的数据导入和导出技巧，帮助读者更好地应用CAD软件。
一、CAD文件的数据导入1. 导入常见文件格式CAD软件通常支持导入多种常见文件格式，如DXF、DWG、STEP、IGES等。
在导入时，需要注意选择正确的文件格式，并根据需要设置导入选项，如单位、文件精度等。
此外，还可以根据文件内容的不同选择合适的导入模式，如导入构件、导入点等。
2. 提前准备工作在将CAD文件导入到其他软件中之前，有时需要进行一些提前准备工作。
例如，如果导入的CAD文件中有字体或材质文件，在导入前应确认其在其他软件中是否可用，需要事先安装字体或导入材质文件。
此外，还应对CAD文件进行简化处理，删除不必要的元素，以减小导入的数据量。
3. 校验导入结果导入CAD文件后，应仔细校验导入结果，确保导入的数据与原始CAD文件保持一致。
可以逐个比对导入结果中的元素，如线条、曲线、面片等，确认其位置、形状、属性等是否正确。
如发现问题，可以尝试重新导入或调整导入选项，以获得更好的导入结果。
二、CAD文件的数据导出1. 导出常见文件格式与导入相类似，CAD软件也支持导出多种常见文件格式。
在导出时，同样需要选择正确的文件格式，并根据需要设置导出选项，如单位、文件精度等。
此外，还可以选择导出的CAD元素，如线条、曲线、面片等，以满足导出文件的需求。
2. 导出前数据清理在将CAD文件导出到其他软件中之前，应进行一些数据清理工作。
首先，应删除不需要导出的元素，减小导出文件的数据量。
其次，应检查导出文件中的线段、曲线是否光滑，面片是否封闭，确保导出的数据符合其他软件的要求。
如何在CAD中进行导入和导出操作
如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。
在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。
本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。
一、导入操作CAD软件通常支持导入多种不同格式的设计文件。
下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。
要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。
- 浏览并选择要导入的DWG/DXF文件。
- 点击“打开”按钮，CAD软件将会导入选定的文件。
2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。
要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。
- 浏览并选择要导入的图片文件。
- 确定导入选项，如缩放比例、位置等。
- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。
3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。
导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。
二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。
以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。
- 指定导出文件的保存路径和文件名。
- 选择导出选项，如版本、图层、坐标系等。
- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。
2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。

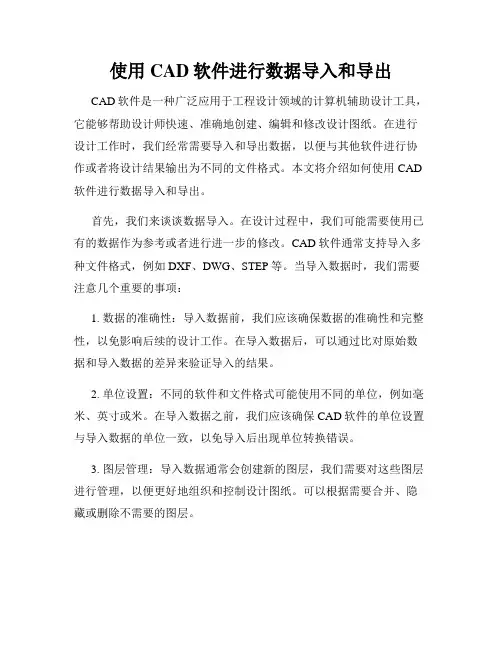

使用CAD软件进行数据导入和导出
使用CAD软件进行数据导入和导出CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具，它能够帮助设计师快速、准确地创建、编辑和修改设计图纸。
在进行设计工作时，我们经常需要导入和导出数据，以便与其他软件进行协作或者将设计结果输出为不同的文件格式。
本文将介绍如何使用CAD 软件进行数据导入和导出。
首先，我们来谈谈数据导入。
在设计过程中，我们可能需要使用已有的数据作为参考或者进行进一步的修改。
CAD软件通常支持导入多种文件格式，例如DXF、DWG、STEP等。
当导入数据时，我们需要注意几个重要的事项：1. 数据的准确性：导入数据前，我们应该确保数据的准确性和完整性，以免影响后续的设计工作。
在导入数据后，可以通过比对原始数据和导入数据的差异来验证导入的结果。
2. 单位设置：不同的软件和文件格式可能使用不同的单位，例如毫米、英寸或米。
在导入数据之前，我们应该确保CAD软件的单位设置与导入数据的单位一致，以免导入后出现单位转换错误。
3. 图层管理：导入数据通常会创建新的图层，我们需要对这些图层进行管理，以便更好地组织和控制设计图纸。
可以根据需要合并、隐藏或删除不需要的图层。
导入数据后，我们可以开始进行修改和设计工作。
CAD软件提供了丰富的工具和功能，包括绘图、建模、渲染等，可以帮助我们快速地创建和编辑图纸。
接下来，我们来讨论数据的导出。
在设计完成后，我们常常需要将设计结果输出为其他软件可以识别的文件格式，以便与其他人共享或进行后续处理。
CAD软件同样支持多种文件格式的导出，例如JPEG、PDF、STL等。
在导出数据时，我们同样要注意以下几个方面：1. 文件格式选择：根据需要选择合适的文件格式进行导出。
例如，如果需要共享设计图纸，PDF格式是一个不错的选择；如果需要进行3D打印，STL格式是必需的。
2. 尺寸和比例：导出数据时，我们需要确保尺寸和比例的准确性。
有些文件格式可能会引入缩放或者改变尺寸的问题，需要进行调整和修复。
CAD教程 导入与导出数据的方法
CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。
在使用CAD软件时，导入和导出数据是经常会遇到的任务。
本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。
一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。
用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。
下面是几种常见的导入数据的方法。
1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。
用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。
2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。
3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。
用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。
4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。
用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。
二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。
下面是几种常见的导出数据的方法。
1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。
2. 导出命令：一些CAD软件提供了特定的导出命令。
用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。
3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。
4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。

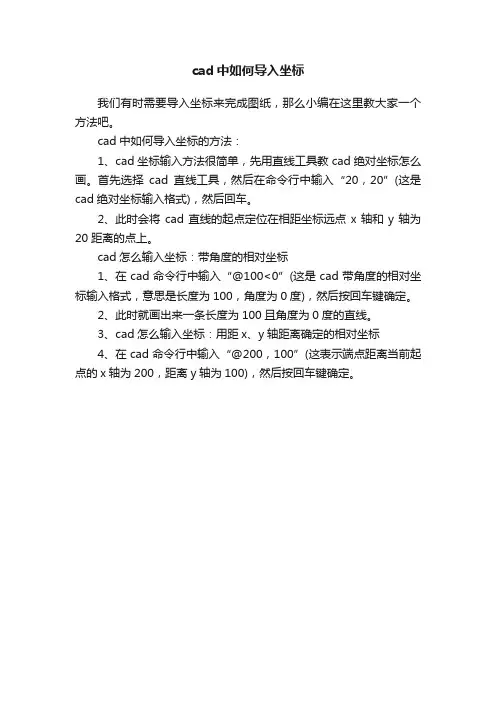

cad中如何导入坐标
cad中如何导入坐标
我们有时需要导入坐标来完成图纸，那么小编在这里教大家一个方法吧。
cad中如何导入坐标的方法：
1、cad坐标输入方法很简单，先用直线工具教cad绝对坐标怎么画。
首先选择cad直线工具，然后在命令行中输入“20，20”(这是cad绝对坐标输入格式)，然后回车。
2、此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。
cad怎么输入坐标：带角度的相对坐标
1、在cad命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度)，然后按回车键确定。
2、此时就画出来一条长度为100且角度为0度的直线。
3、cad怎么输入坐标：用距x、y轴距离确定的相对坐标
4、在cad命令行中输入“@200，100”(这表示端点距离当前起点的x轴为200，距离y轴为100)，然后按回车键确定。
CAD文件的数据导入和导出
CAD文件的数据导入和导出在现代工程设计和制造中，CAD（Computer-Aided Design，计算机辅助设计）软件起到了重要的作用。
CAD文件可以包含丰富的三维模型和设计数据，这些数据是进行产品设计、模拟和制造的基础。
然而，在设计过程中，我们可能需要将CAD文件中的数据导入到其他软件或将数据从其他软件导出到CAD文件中。
因此，掌握CAD文件的数据导入和导出技巧显得尤为重要。
一、CAD文件的数据导入在实际工作中，我们常常会遇到需要从一个CAD软件将数据导入到另一个CAD软件中的情况。
这可能是由于不同的CAD软件支持不同的文件格式，或者我们希望在不同的软件之间进行设计协作。
下面将分别介绍几种常见的CAD文件导入方式。
1.文件格式转换CAD软件通常支持多种文件格式，如STEP、IGES、STL等。
如果我们需要将一个CAD文件从一种软件导入到另一种软件，一种常见的方法是首先将源文件转换为目标软件支持的格式。
例如，如果我们要从SolidWorks导入到CATIA中，可以先将SolidWorks文件保存为STEP格式，然后在CATIA中导入该文件。
在进行文件格式转换时，需要注意转换过程中可能会丢失一些细节或者造成数据损失的问题，因此在导入后要仔细检查数据的完整性。
2.直接导入有些CAD软件支持直接导入其他软件的原生文件格式，这样可以避免文件格式转换带来的潜在问题。
例如，AutoCAD支持直接导入SolidWorks的SLDPRT文件和CATIA的CATPart文件，这样可以保留源文件的所有细节和属性。
在进行CAD文件的数据导入时，还应该注意处理模型之间的尺寸单位不一致的问题。
不同的CAD软件可能使用不同的单位系统，导入时要确保模型的尺寸一致，及时进行单位换算和校准。
二、CAD文件的数据导出除了将CAD文件导入到其他软件中，有时还需要将CAD文件中的数据导出到其他格式，以满足不同的需求。
下面介绍几种常见的CAD 文件导出方式。
CAD导入与导出数据教程
CAD导入与导出数据教程在设计领域，CAD（计算机辅助设计）软件被广泛使用来创建和编辑各种复杂的图形和模型。
与此同时，CAD软件也可以处理导入或导出数据，以便与其他软件进行集成或转换。
CAD软件中的导入和导出数据功能非常强大，可以帮助用户在不同的设计工具和平台之间实现无缝的数据交换。
本教程将重点介绍如何正确地导入和导出CAD数据，以充分利用这些功能。
第一步是导入CAD数据。
在导入之前，请确保你已经选择了正确的文件格式，例如DWG（CAD绘图文件）或DXF（数据交换文件）。
根据你正在使用的CAD软件，你可能需要进行一些设置或配置，以确保数据正确导入。
一般来说，导入数据的步骤如下：1. 在CAD软件中选择“导入”或“打开”选项。
2. 在弹出的对话框中浏览并选择要导入的CAD文件。
3. 选择正确的文件格式并设置其他参数，例如图层、比例尺等。
4. 点击“导入”或“打开”按钮开始导入数据。
一旦数据成功导入，你将能够在CAD软件中查看和编辑它们。
你可以使用各种CAD工具和功能，如修改、缩放、旋转等，来对导入的数据进行进一步的处理。
在处理完成后，记得保存你的工作。
接下来是关于导出CAD数据的一些技巧。
使用CAD软件导出数据的目的之一是与其他设计软件进行协作或共享。
导出数据时，请确保选择合适的文件格式，并且设置正确的参数。
以下是一些常用的导出格式和步骤：1. DWG：选择“导出”或“另存为”选项，在弹出的对话框中选择DWG格式，并设置其他参数，如图层、单位等。
点击“保存”按钮导出DWG文件。
2. DXF：与导出DWG文件的步骤类似，只需选择DXF格式并保存文件即可。
DXF是一种通用的CAD数据交换格式，可以被广泛支持。
3. STL：如果你需要将CAD数据用于3D打印或其他CAD软件，可以选择导出STL格式。
在导出时，你可以设置模型的精度、尺寸等参数。
除了上述常用格式，CAD软件还支持其他各种文件格式，如STEP、IGES、OBJ等，这些格式适用于不同的设计需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在Excel中将（x,y）转换为（y,x）
接下来输入公式：【=D3&","&C3 回车后】，复制公式，效果如下图； 带括号效果的公式：【="("&C3&","&D3&")" 】，示例效果为：（10，15）
B列下的（x,y）即变 成E列下的（y,x）了；
2019/1/30
在Excel中将（x,y）转换为（y,x）
上两图中方法一和方法二的区别:
方法一是在数据上一单元格中输入 多段线命令 “ _PL” , 注意命令前一定要加下划线”_” ; 方法二是在连接X,Y坐标值前面再增加多线段命令 “PL” , PL后要用空格隔开 ;
公式：
注意PL命令和数字之间必须要有个空格隔开；
范例如下：
2019/1/30
CAD技巧
先讲一下：在Excel中将（x,y）转换为（y,x）
主要用到“数据/分列” 例如原始数据如下图示：选择A列要分列的区域，数据/分列。
不带括号
带括号
选择要分列的数据， 点“数据”/“分列”
2019/1/30
在Excel中将（x,y）转换为（y,x）
上左图“数据预览”中不正确，是上面“其他”未勾或输入符号 不正确，上右图正确了
7、依下图步骤往下继续。
2019/1/30
CAD坐标导出方法
2019/1/30
CAD坐标导出方法
8、得到分列后的数据。
9、整理得到坐标数据如下图
CAD坐标导出 OK
。
2019/1/30
CAD技巧
将Excel坐标导入CAD画线方法
2019/1/30
在Excel：A列给X值，B列给Y值，C2输入画线命令：“_pl”多段线， C3输入公式 =A3&”,”&B3， 数据最后依下图输入”Z””E”即画线命令结束。 复制C列从“_pl命令 到E”。 打开cad，只需将复制的数据粘贴到命令行即可出现如下图图形。
1、打开要转的图形。
2、将要转出的坐标用 pl多线段按所需要 的顺序连起来。
2019/1/30
CAD坐标导出方法
3、输入Li“ list”命令，空格或右 键后，选中多线段。
4、得到详细坐标点，如下图中 “于端点……”即为坐标值。
2019/1/30
CAD坐标导出方法
5、复制粘贴到Excle中。
6、选择A列要分列的区域，数据/分列。
将Excel坐标导入CAD画线方法
2019/1/30
画多段线连X,Y,Z公式：【="pl "&E5&","&F5&","&G5】直接用PL命令连 范例效果是：【pl -23.25,40.2702,-46.5】 画多段线连接X,Y公式：【="pl "&E5&","&F5】直接用PL命令连 范例效果是：【pl -23.25,40.2702】 绝对引用形式：【=$B$16&" "&C6&","&D6&","&E6】将PL命令写在单元格中 效果是：【pl 23.2105,40.2103,-23.36】 再次提示：PL命令和数字之间必须要用空格隔开；
如果要得到两个分开的多段线，在要分开的后面加 “Z”、“E”,如下图效果：
2019/1/30
2019/1/30
如果单元格中是带有括号的下左图效果，分列后可以处理掉其中一个括号， 剩下一个用替换方式处理；
按Ctrl+F键，点成“替换”，输入如下，点“全部替换”：即可处理掉右括号； 剩下再用公式： =D3&","&C3 连接成 y ，X 效果了；
2019/1/30
CAD技巧
2019/1/30
CAD坐标导出方法
